上海大众新帕萨特轿车-02-舒适系统电路图
PASSAT-1.8,1.8T,2.0L舒适系统电路图
A82 —连接线（风窗加热） ，在仪表板线束内 196 —接地连接线，在左后线束内（由 57B 分出）
技术总监：王谷泉
[PASSAT-1.8/1.8T/2.0L 舒适系统电路图]
第 10 页 共 12 页
资料来源：国内最大的维修资料库 精通维修下载：/
沈阳上海大众汽车新长城特约维修站—技术培训 2005_10_18
技术总监：王谷泉
[PASSAT-1.8/1.8T/2.0L 舒适系统电路图]
第 4 页 共 12 页
资料来源：国内最大的维修资料库 精通维修下载：/
沈阳上海大众汽车新长城特约维修站—技术培训 2005_10_18
上海 PASSAT 轿车舒适系统电路图
5/5
W29（CAN1）--CAN 总线的 A 线（高位） ，在底盘线束内 W30（CAN2）--CAN 总线的 B 线（低位） ，在底盘线束内
44A –接地点，在左 A 柱处 86 –接地连接线，在后线束内
205 –接地连接线，在驾驶员侧车门线束内
技术总监：王谷泉
[PASSAT-1.8/1.8T/2SAT 轿车舒适系统电路图
11/5
D—点火开关 E204—油箱盖开启开关 J285—组合仪表控制单元 J393—舒适电子中央控制单元 L104—遥控闭锁开启开关的照明灯 R—收放机 T8—8 针插头，在收放机上 T1a—单针插头（安全气囊信号） ，棕色，在左右 A 柱处的 A 位 T10f—10 针插头，蓝色，在左 A 柱处（6 号位） T16—16 针插头，在手制动杆附近，自诊断接口内 T23—23 针插头，在舒适电子中央控制单元上 T32a—32 针插头，蓝色，在组合仪表上 V155—油箱盖开启马达 A21 —连接线，在仪表板线束内 A76 —连接线（自诊断 K 线） ，在仪表板线束内 A117 —连接线，在底盘线束内
上汽大众帕萨特GP返修电路图-自适应底盘调节系统 DCC
2016/2/2
w
上海大众全新帕萨特轿车
电路图
页码，4/8(W)
编号 39 / 4
左前汽车高度传感器, 后部车身加速传感器, 减震电子调节控制单 元
G78 - 左前汽车高度传感器
w
上海大众全新帕萨特轿车
页码，2/8(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
编号 39 / 2

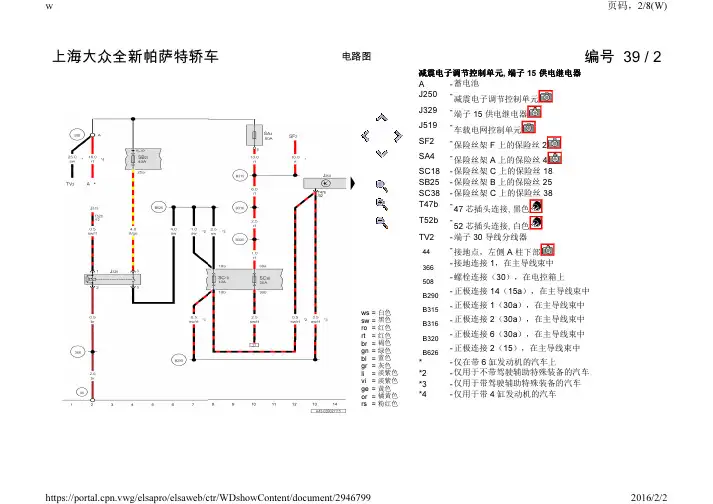

减震电子调节控制单元, 端子 15 供电继电器
J250 - 减震电子调节控制单元
N336 - 左前减震调节阀
T2gc - 2 芯插头连接, 棕色 T4af - 4 芯插头连接, 黑色
T47b
B476 B477 B478 B538 B539
- 47 芯插头连接, 黑色 - 连接 12，在主导线束中 - 连接 13，在主导线束中 - 连接 14，在主导线束中 - 连接 29，在主导线束中 - 连接 30，在主导线束中
2016/2/2
w
上海大众全新帕萨特轿车
页码，7/8(W)
电路图
编号 39 / 7
减震电子调节控制单元, 右前减震调节阀, 左后减震调节阀, 右后减 震调节阀
J250 - 减震电子调节控制单元
N337 - 右前减震调节阀
N338 - 左后减震调节阀
N339 - 右后减震调节阀
T2gd T2ge T2gf
上海大众汽车电路图PPT课件
10A
19
感谢您的阅读！ 为了便于学习和使用，本 文档下载后内容可随意修 改调整及打印。 欢迎下载！
5一元件代号 在电路图下方可以查到元 件的名称。
6一元件的符号 可参见电路图符号说明。
14
大众汽车维修技师培训
7一内部接线(细实线) 该接线并不是作为导线设 置的，而是表示元件或导 线束内部的电路。
8一指示内部接线的去向 字母表示内部接线在下一 页电路图中与标有相同字 母的内部接线相连。
9一接地点的代号 在电路图下方可查到该代 号接地点在汽车上的位 置。
4．继电器、熔断器及其连接件部分
这一部分表示在图的上部，反映的内容有：继电器位置 号、继电器名称，中央配电盒上插接件符号、中央配电盒 上连接件符号、熔断器座标号及熔断器容量等。
6
大众汽车维修技师培训
5．电路接续号(地址码）
在图的最下方，这一标号只是制图和识图的标记号， 数字的大小没有实际的物理意义。它有两个作用，一是 可顺序表达整个车的全部电路内容，便于每一部分既相 对独立又相互联系；另一个作用是便于反映在一部分电 路图中难以表达的接续部分。
85- 线圈输出（绕组负端或地） 86- 线圈起始端 87- 输入端子（负载端） 87a - 常闭触点侧的第一输出端子
大众汽车维修技师培训
10
大众汽车维修技师培训
电路图结构
1. 最上端的四条横线为供电电源； 中央电器、继电器和保险座， 用灰色区标出
2. 中间区域为连接导线、负载回 路、电器元件
3.下端为车辆接地导线，圆圈内的 数字为接地点位置
13
电路图例解
大众汽车维修技师培训
1一三角箭头 表示下接下一页电路图。
2一保险丝代号 图中S5表示该保险丝位 于保险丝座第5号位，10 安培。
基本电路图(上海帕萨特GLI、GSI轿车)
内容编号1、基本电路图（上海帕萨特GLI、GSI轿车）蓄电池、点火开关、发电机起动机、X触点继电器…………………….………….1／1电子防盗器、防盗器报警灯、自诊断接口、发电机冲电指示灯…………………..1／2仪表板、数字钟、里程表、灯光打开时的报警蜂鸣器等…………………………..1／3仪表板、制动系统警告灯、转向警告灯、远光指示灯、制动液位报警开关等…..1／4仪表板温度传感器、冷却液温度传感器、冷却液液位开关、燃油表传感器、CAN总线和机油状态传感器等……………………………………..1／5 手制动开关、清洗液位传感器、制动磨损信号开关等………………………………1／6 转向开关、大灯变光开关、停车灯开关、左前灯……………………………………1／7 带转向继电器的警告灯开关、右前灯…………………………………………………1／8 制动灯开关、制动灯、尾灯……………………………………………………………1／9 收放机、点烟器、仪表板通风照明……………………………………………………1／10 开关和仪表灯光控制、大灯调节、大灯调节马达……………………………………1／11 灯光开关、雾灯开关、杂物箱灯、牌照灯……………………………………………1／12 前后雾灯、倒车灯………………………………………………………………………1／13 双音喇叭及继电器………………………………………………………………………1／14 新鲜空气鼓风电机开关、鼓风机和空气循环开关、新鲜空气／循环叶板定位马达1／15 后风窗加热开关、后风窗加热器………………………………………………………1／16 雨刮器继电器、雨刮器开关、前风档玻璃清洗马达…………………………………1／17 2、ANQ发动机电路图（上海帕萨特GLI、GSI轿车）蓄电池、起动机、发电机……………………………………………………………….2／1 发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）………………………………………………………………………….2／2 发动机控制单元、节气门控制部件、暴震传感器1和进气温度传感器…………….2／3 发动机控制单元、曲轴位置传感器（发动机转速传感器）和暴震传感器2………..2／4 发动机控制单元、空气质量计、燃油泵继位器和喷嘴……………………………….2／5 发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管控制阀和凸轮轴调节阀（可变进气门相位）……………………………………………………………..2／6 发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞…………………..2／7 机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液开关和机油状态传感器………………………………………………………………………………..2／8 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表…………..2／9内容编号3、ABS防抱死制动系统电路图（上海帕萨特GLI、GSI轿车）ABS控制单元、车轮转速传感器………………………………………………………..3／1 ABS控制单元、ABS液压泵、电磁阀等………………………………………………..3／2 ABS控制单元、ABS报警灯……………………………………………………………..3／3 4、安全气囊系统电路图（上海帕萨特GLI、GSI轿车）安全气囊控制单元………………………………………………………………………….4／1安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯…….4／2 5、舒适电子系统电路图（上海帕萨特GLI、GSI轿车）驾驶员侧车门控制单元、电动摇窗机开关、车内中央闭锁开关………………………..5／1 驾驶员侧车门控制单元、闭锁单元、左前闭锁“安全”报警灯………………………..5／2 驾驶员侧车门控制单元、后视镜调节开关及驾驶员侧后视镜的加热器………………..5／3 左后车门控制单元、闭锁单元及左后电动摇窗机………………………………………..5／4 右前车门控制单元、闭锁单元及右前门灯………………………………………………..5／5 右前车门控制单元、右前电动摇窗机开关及右前后视镜加热器………………………..5／6 右后车门控制单元、闭锁单元、左后电动摇窗机及右后门灯…………………………..5／7 前车内顶车灯、阅读灯及遮阳板和化妆镜照明灯………………………………………..5／8 舒适电子中央控制单元、行李箱照明灯…………………………………………………..5／9 舒适电子中央控制单元、行李箱盖闭锁装置……………………………………………..5／10 舒适电子中央控制单元、加油箱摇控开启开关…………………………………………..5／11 舒适电子中央控制单元、中央闭锁系统（摇控）天线…………………………………..5／12 6、收放机电路图（上海帕萨特GLI、GSI轿车）收放机、天线…………………………………………………………………………………6／1 收放机、前扬声器……………………………………………………………………………6／2 收放机、后扬声器……………………………………………………………………………6／3 收放机、CD机……….…………………………………….…………………………………6／4 7、空调系统电路图（上海帕萨特GLI轿车）新鲜空气鼓风机、空调开关、环境温度开关、空气循环控制阀…………………………..7／1 空调控制单元、空调电磁离合器和环境温度传感器…………………………………………7／2 锁止二级管、风扇继电器……………………………………………………………………..7／3 空调压力开关、风扇热敏开关、风扇继电器和风扇………………………………………..7／4内容编号8、自动空调电路图（上海帕萨特GSI轿车）自动空调控制单元、温度叶板定位电机……………………………………………………8／1 自动空调控制单元、搁脚/除霜及中央叶板定位电机、发电机控制单元控制压缩机的通断………………………………………………………………………………….8／2 自动空调控制单元、送风叶板定位电机、太阳光线穿透传感器、通风温度传感器………………………………………………………………………………..8／3 自动空调控制单元、压缩机开关、环境温度传感器、通风温度传感器…………………..8／4 自动空调控制单元、前新鲜空气鼓风机、控制电磁离合器的继电器、电磁离合器……………………………………………………………………………………..8／5 散热风扇及速度控制继电器、风扇速度调节电阻、风扇热敏开关………………………..8／6 9、AG4电子控制自动变速器电路图（上海帕萨特GSI轿车）自动变速器控制单元、起动限制和倒车灯继电器……………………………………………9／1 自动变速器控制单元、多功能开关、CCS开关和自动变速器转速传感器………………..9／2 自动变速器控制单元、电磁阀、车速传感器、变速器油温度传感器等…………………..9／3 自动变速器控制单元、强制换入低档开关…………………………………………………...9／4 自动变速器控制单元、换档操纵杆锁止电磁阀、换档操纵杆照明灯及警告灯……………9／5 10、巡航定速控制系统电路图（上海帕萨特GSI轿车）制动灯开关……………………………………………………………………………………10／1 巡航定速控制单元、巡航定速控制开关、制动踏板开关………………………………...10／2 巡航定速控制单元、真空控制单元…………..……………………………………………10／3电动座椅调节电路图（上海帕萨特GSI轿车）驾驶员侧座椅高度调节、座椅倾角调节电机及开关………………………………………..11／1 驾驶员侧座椅前后调节、座椅靠背调节电机及开关……………………………………….11／2 左前座椅调节机电及开关………………………………………………………….……….11／3内容编号12、AWL发动机电路图（上海帕萨特1.8T轿车）蓄电池、起动机和发动机…………………………………………………………………..12／1 发动机控制单元凸轮轴调节阀（可变进气门相位）他凸轮轴调节阀继电器…………..12／2 发动机控制单元、发电机温度传感器、凸轮位置传感器（霍尔传感器）和CAN（L）总线……….…………………………………………………………………..12／3 发动机控制单元、增压压力传感器、加速踏板位置传感器和CAN（H）总线………...12／4 发动机控制单元、节气门控制部件、增压压力限制电磁阀、增压空气再循环阀和进气温度传感器……………………………………..…………………………..12／5 发动机控制单元、爆震传感器和曲轴位置传感器（发动机转速传感器）……..………..12／6 发动机控制单元、喷嘴…..…………………………………………………………………..12／7 发动机控制单元、点火线圈、火花塞连接器和火花塞……………………………………..12／8 发动机控制单元、空气质量计和催化净化器前的氧化传感器……………………………..12／9 发动机控制单元、催化净化器后的氧化传感器和活性碳罐电磁阀……………………..12／10 发动机控制单元、燃油泵、燃油表传感器和里程表传感器……………………………..12／11 机油压力开关、机油状态传感器、冷却液位传感器和里程表传感器…………………..12／12 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表……………..12／13 13、AG5电子控制自动变速器电路图（上海帕萨特1.8T轿车）自动变速箱控制单元、起动限制继电器……………………………………………………13／1 自动变速箱控制单元、多功能开关、CAN总线……………………………………………13／2 自动变速箱控制单元、变速器转速传感器、变速箱倒档开关…………………………….13／3 自动变速箱控制单元、电磁阀、车速传感器1、变速器油和温度传感器………………..13／4 自动变速箱控制单元、换档操纵杆锁止电磁阀和换档操纵杆照明灯及警告灯………….13／5 自动变速箱控制单元、制动踏板开关………………………………………………………13／6内容编号桑塔纳2000GSI AT中央电器继电器位置和名称……………………………………………..……………………………1／1 保险丝名称容量………………………………………………..……………………………1／2 中央电器板、保险丝架及插头布置（上海帕萨特GLI、GSI轿车）发动机控制单元防护罩内布置、中央电器板正面…………..……………………………3／1 中央电器板背面、附加继电器板……………………………..…………………………….4／1 保险丝架………………………………………………………..……………………………5／1 左A柱、左B柱……………………………………………..………………………………6／1 右A柱、右B柱……………………………………………..………………….…………...7／1 中央电器板、保险丝架及插头布置（上海帕萨特1.8T轿车）发动机控制单元防护罩内布置、中央电器板正面…………………..………………..….8／1 中央电器板背面、附加继电器板……………………………………..……………………9／1 保险丝架……………………………………………………………………………………10／1 左A柱、左B柱……………………………………………………………………………11／1 右A柱、右B柱……………………………………………………………………………12／1 组合仪表插头插脚分配……………………………………………………………………13／1 中央电器板、保险丝架及插头布置（上海帕萨特2.8V6轿车）发动机控制单元防护罩内布置、发动机控制单元防护罩内附加继电器板…………….14／1 继电器板、中央电器板正面…………………………………………………………..……15／1 中央电器背面、附加继电器板…………………………………………………………….16／1 保险丝架……………………………………………………………………………………17／1 左A柱、左B柱……………………………………………………………………………18／1 右A柱、右B柱……………………………………………………………………………19／1 前座椅底部插头布置………………………………………………………………………20／1内容编号33、组合仪表电路图组合仪表控制单元……………………………………………………………………33／1 组合仪表控制单元、数据总线的诊断接口、发电机充电指示灯…………………33／2 数据总线的诊断接口…………………………………………………………………33／3 数据总线的诊断接口…………………………………………………………………33／4 数据总线的诊断接口组合仪表控制单元、电子节气门控制故障灯………………33／5 组合仪表控制单元、转速表、车速表、里程表……………………………………33／6 组合仪表控制单元、数字钟、数字显示照明灯……………………………………33／7 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、远光灯指示灯、后雾灯警告灯、防盗器报警灯………………………………………………………33／8 组合仪表控制单元、ABS警告灯、制动系统警告灯、手制动警告灯、制动片磨损报警灯、安全气囊报警灯、右侧转向指示灯…………………………33／9 组合仪表控制单元、机油压力报警器、机油液面报警灯、左侧转向指示灯…..33／10 组合仪表控制单元、冷却液温度/液位报警指示灯、燃油表、冷却液温度表、清洗液面液位警告灯…………………….………………………..33／11 组合仪表控制单元…..………………………………………………………………33／12内容编号34、空调系统电路图空调开关、环境温度开关和新鲜/循环空气板定位马达…………………………34／1新鲜空气鼓风机和新鲜空气鼓风开关…………………………………………..34／2空调切换控制单元、空调电磁离合器和过热/空调锁止二级管……………….34／3散热风扇继电器和空调压力开关……………………………………………...34／4散热风扇热敏开关、散热风扇继电器和散热风扇……………………………..34／5内容编号中央电器板、保险丝架及插头布置（上海帕萨特2.0轿车）发动机控制单元防护罩内布置、发动机控制单元防护罩内附加继电器板…………….30／1 中央电器板正面、继电器..…………………………………………………………..……31／1 中央电器背面…………………………..………………………………………………….32／1 附加继电器板、附加继电器及保险丝……………………………………………………33／1 左A柱………………………………………………………………………………………34／1 右A柱………………………………………………………………………………………35／1 左B柱、右B柱…………………………………………………………………………..36／1内容编号56、BFF发动机电路图蓄电池、起动机和发动机调压器………………………………………………...56／1 发动机控制单元、点火线圈、主继电器、火花塞和火花塞连接器…………….56／2 发动机控制单元、冷却液温度表传感器、发电机温度传感器、机油液面温度传感器和加热电阻（曲轴箱通风）……………………………….56／3 发动机控制单元、发动转速传感器和爆震传感器……………………………….56／4 发动机控制单元和节气门控制单元……………………………………………….56／5 发动机控制单元、燃油泵继电器和喷嘴………………………………………….56／6 发动机控制单元和氧传感器……………………………………………………….56／7 发动机控制单元、控制质量计、活性碳罐电磁阀和可变路径进气管控制阀….56／8 发动机控制单元、巡航定速控制设定按扭、巡航定速控制开关、制动灯开关、制动踏板开关和离合器踏板开关………………………………………………….56／9 发动机控制单元、霍尔传感器和加速器踏板位置传感器……………………….56／10 燃油表传感器、燃油泵、机油压力开关、冷却液液位传感器和里程表传感器…56／11 组合仪表控制单元冷却液温度表、燃油表、转速表机油压力报警器、电子节气门控制故障灯、数字显示照明灯和发动机舱盖接触开关…………….56／12 组合仪表控制单元、数据总线的诊断接口、里程表、发电机充电指示灯、机油压力报警灯、巡航控制报警灯、废气报警灯和点烟器照明灯……………………………56／13.内容编号14、基本电路电路图（上海帕萨特2.8V6轿车）蓄电池、X触点继电器……………………………………………………………..14／1 点火开关……………………………………………………………………………..14／2 组合仪表控制单元、制动灯开关、自诊断接口..………………………………..14／3 组合仪表控制单元、数据总线的诊断接口………………………………………..14／4 组合仪表控制单元、发电机充电指示灯、环境温度传感器……………………..14／5 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、防盗器报警灯、灯光打开时报警蜂鸣器、数字显示照明灯数字钟、里程表………………………14／6 组合仪表控制单元、转速表、车速表、无光指示灯、后雾灯警告灯、转向指示灯、制动系统警告灯、制动液位报警开关………….………………………………….14／7 清洗液液位警告灯….………………………………………………………………14／8 手制动报警开关、清洗液液位传感器、杂物箱灯………………………………..14／9 转向开关、大灯变光开关、停车灯开关、左前灯………………………………..14／10 带转向继电器的警告灯开关、右前灯……………………………………………..14／11 转向灯、制动灯、尾灯、高位制动灯……………………………………………..14／12 收放机、点烟器、仪表板通风照明灯.…………………………………………..14／13 开关和仪表照明控制………………………….…………………………………..14／14 灯光开关、雾灯开关………………………………….…………………………..14／15 牌照灯、多功能开关………………………………………….…………………..14／16 喇叭、双音喇叭继电器、喇叭按钮、安全气囊螺旋型电览连接器.…………..14／17 自动空调控制单元、新鲜空气鼓风机……………………………………….…..14／18 后风窗加热开关、后风窗加热器………………………………………………….14／19 雨刮器继电器、前风窗雨刮器马达……………………………………………….14／20 雨刮器继电器、雨刮器开关、前风窗清洗泵、大灯清洗泵…………………….14／21 风窗清洗喷嘴加热电阻…………………………………………………………….14／22 15、BBG发动机电路图(上海帕萨特2.8V6轿车)蓄电池、起动机、发电机………………………………………………………….15／1 发动机控制单元、节气门控制单元、燃油泵继电器、点火线圈、火花塞、火花塞连接器………………………………………………………………………..15／2 发动机控制单元、进气温度传感器、爆震传感器…………………………………15／3 发动机控制单元、制动阻力继电器、(电子)制动真空泵、内容编号曲轴位置传感器(发动机转速传感器)………………………………………………15／4 发动机控制单元、发动机温度传感器、冷却液温度表传感器、霍尔传感器、制动助力压力传感器……………………………………………………………..15／5发动机控制单元、巡航定速控制开关、制动踏板开关…………………………15／6发动机控制单元、喷嘴……………………………………………………………15／7发动机控制单元、加速踏板位置传感器…………………………………………15／8发动机控制单元、空气质量计、活性碳罐电磁阀、可变路径进气管控制阀、凸轮轴调节阀……………………………………………………………………….15／9 发动机控制单元、氧传感器(催化净化器前)…………………………………….15／10 发动机控制单元、氧传感器(催化净化器前)…………………………………….15／11 发动机控制单元、二次空气泵继电器、二次空气泵阀、二次进气阀马达…….15／12 机油压力开关、机油液面温度传感器、发动机舱盖接触开关、冷却液液位传感器、里程表传感器……………………………………………………………………….15／13 组合仪表控制单元、燃油表传感器、燃油泵、机油液面报警灯……………….15／14 组合仪表控制单元、数据总线的诊断接口、燃油泵、里程表、转速表、冷却液温度表、发电机充电指示灯、机油压力报警器、巡航控制报警灯、电子节气门控制故障灯…….15／15 16、AG5电子控制自动变速器电路图(上海帕萨特2.8V6轿车)自动变速箱控制单元、起动限制继电器…………………………………………..16／1 自动变速箱控制单元、多功能开关、CAN总线、自诊断插座……………………16／2 自动变速箱控制单元、变速器转速传感器………………………………………..16／3 自动变速箱控制单元、温度传感器、电池阀……………………………………..16／4 自动变速箱控制单元、换档操纵杆锁止电池阀、换档操纵杆照明灯、Tiptronic开关…..16／5 自动变速箱控制单元、制动踏板开关……………………………………………….16／6 带记忆的驾驶员座椅调整控制单元…………………………………………………16／7 带记忆的驾驶员座椅调整控制单元…………………………………………………16／8 17、ABS抱死制动系统电路图(上海帕萨特2.8V6轿车)ABS控制单元、车轮转速传感器…………………………………………………….17／1 ABS控制单元、ABS液压泵、电池阀等…………………………………………….17／2 ABS控制单元、电池阀……………………………………………………………….17／3 ABS控制单元、组合仪表控制单元、ABS警告灯、前轮制动片磨损信号开关….17／4内容编号18、安全气囊系统电路图(上海帕萨特2.8V6轿车)安全气囊控制单元、侧面安全气囊气体发生器、侧面安全气囊撞击传感器…..18／1 安全气囊控制单元、安全气囊气体发生器、安全气囊螺旋型电览连接器………18／2 安全气囊控制单元、组合仪表控制单元、数据总线的诊断接口、安全气囊报警灯……….18／3 19、舒适电子系统控制电路图(上海帕萨特2.8V6轿车)驾驶员侧车门控制单元、驾驶员侧电动摇窗机开关、车内中央闭锁开关……….19／1 驾驶员侧车门控制单元、驾驶员侧的闭锁控制单元、左前门踏步灯……………19／2 驾驶员侧车门控制单元、后视镜调节／调节转换开关、车外后视镜加热开关….19／3 驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧后视镜的加热器19／4 驾驶员侧车门控制单元、油箱盖开启开关、油箱盖开启马达、中央锁系统(带安全功能)的警告指示灯…………………………………………………………19／5 左后控制单元、左后闭锁控制单元、左后电动摇窗机开关、左后门踏步灯…..19／6 右前门控制单元、右前闭锁控制单元、右前门踏步灯…………………………..19／7 右前门控制单元、右前后视镜调节马达、右前玻璃加热器………………………19／8 右前门控制单元、右后车门控制单元、右前电动摇窗机开关、右后电动摇窗机开关…..19／9 右前门控制单元、右后闭锁控制单元、右后门踏步灯…………………………..19／10 车内顶灯、阅读灯、化妆镜照明灯……………………………………………….19／11 舒适电子系统控制单元、行李箱照明灯、行李箱盖马达……………………….19／12 舒适电子系统控制单元、尾门／防盗锁芯接触开关报警系统／中央集控锁系统19／13 舒适电子系统控制单元…………………………………………………………….19／14 舒适电子系统控制单元、发动机舱盖接触开关、无线电远程控制天线……….19／15 20、收放机电路图(上海帕萨特2.8V6轿车)收放机、天线………………………………………………………………………..20／1 收放机、前扬声器…………………………………………………………………..20／2 收放机、后扬声器…………………………………………………………………..20／3 收放机、CD机0..…………………………………………………………………..20／4 21、车载电话电路图(上海帕萨特2.8V6轿车)收放机、X触点继电器、自诊断插座……………………………………………….21／1 车载电话控制单元、车载移动电话、收放机、电话话筒、收放机／电话天线..21／2内容编号22、Climatronic空调系统电路图(上海帕萨特2.8V6轿车)自动空调控制单元、空调电池离合器、电池离合器继电器………………….22／1自动空调控制单元、中央叶板定位电机、搁脚／除霜叶板定位电机……….22／2自动空调控制单元、新鲜空气进口通道温度传感器、太阳光线穿透传感器、中央通风温度传感器、送风叶板定位电机……………………………………..22／3自动空调控制单元、温度叶板定位电机…………………………………………22／4自动空调控制单元、环境温度传感器、搁脚处通风温度传感器、蒸发箱温度传感器………………………………………………………………….22／5 自动空调控制单元、空调压力开关……………………………………………….22／6 自动空调控制单元、新鲜空气鼓风机…………………………………………….22／7 散热风扇控制单元、Continued冷却液循环泵、右散热风扇、散热风扇热敏开关……..22／8 23、自动防眩目后视镜及雨刮传感器电路图(上海帕萨特2.8V6轿车)雨刮间隙继电器、雨量传感器………………………………………………………23／1 自动防眩目内部后视镜……………………………………………………………..23／2 24、带气体放电大灯的大灯照射范围控制电路图(上海帕萨特2.8V6轿车)大灯调节控制单元、车辆角度传感器……………………………………………..24／1 大灯调节控制单元、大灯调节马达………………………………………………..24／2 25、气体放电大灯电路图(上海帕萨特2.8V6轿车)左充电大灯控制单元、左充电大灯、左侧远光灯、左前停车灯、灯光开关…..25／1 右充电大灯控制单元、右充电大灯、右侧远光灯、右前停车灯…………………25／2 开关和仪表照明控制、牌照灯……………………………………………………..25／3 26、CAN-BUS驱动系统电路图(上海帕萨特2.8V6轿车)组合仪表控制单元、数据总线的诊断接口…………………………………………26／1 发动机控制单元、安全气囊控制单元、变速箱控制单元…………………………26／2 27、CAN-BUS舒适系统电路图(上海帕萨特2.8V6轿车)组合仪表控制单元、自诊断接口…………………………………………………….27／1 舒适电子系统控制单元、自动空调控制单元………………………………………27／2 带记忆的驾驶员座椅调整控制单元、驾驶员侧车门控制单元、左后车门控制单元………27／3 右前车门控制单元、右后车门控制单元……………………………………………27／4内容编号28、带记忆功能的电动座椅调节电路图（上海帕萨特2.8V6轿车）带记忆的驾驶员座椅调节控制单元、驾驶员座椅调节开关、驾驶员座椅记忆按钮……..28／1 带记忆的座椅调节控制单元、右前座椅调节电机………………………………..28／2 带记忆的座椅调节控制单元、驾驶员座椅靠背调节电机…………..…………..28／3 带记忆的座椅调节控制单元、驾驶员侧车门控制单元…………………………..28／4 驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧后视镜加热器…28／5 右前座椅侧车门控制单元、右前座椅后视镜调节马达、右前座椅后视镜加热器28／6 右前座椅调节开关、右前座椅调节电机…………………………………………..28／7 29、座椅加热电路图(上海帕萨特2.8V6轿车)驾驶员座椅加热器调整开关…………………………………………………………29／1 驾驶员座椅温度传感器、驾驶员座椅加热器……………………………………….29／2 右前座椅温度传感器、右前座椅热器调整开关…………………………………..29／3 右前座椅热器…………………………………………………………………………29／4内容编号30、组合仪表电路图-带ESP和多功能显示组合仪表(上海帕萨特V6轿车)组合仪表控制单元………………………………………………………………….30／1 组合仪表控制单元、数据总线的诊断接口、发电机充电指示灯…..………….30／2 数据总线的诊断接口……………………………………………………………….30／3 数据总线的诊断接口……………………………………………………………….30／4 数据总线的诊断接口、电子节气门控制故障灯………………………………….30／5 组合仪表控制单元、转速表、车速表、里程表………………………………….30／6 组合仪表控制单元、数字钏钟、数字显示照明灯……………………………….30／7 组合仪表控制单元、防盗器控制单元、防盗器识读线圈、远光指示灯、后雾灯警告灯、防盗器报警灯……………………………………………………30／8组合仪表控制单元、座椅安全带报警灯-报警系统、ABS警告灯、ESP报警灯、制动系统警告灯手动警告灯、制动片磨损报警灯、安全气囊报警灯右侧转向指示灯…30／9 组合仪表控制单元、机油压力报警灯、机油液面报警灯、左侧转向指示灯……30／10 组合仪表控制单元、冷却液温度表/液位报警指示灯、燃油表、冷却液温度表、清洗液液位警告灯………………………………………………………………….30／11 组合仪表控制单元、多功能显示器、多功能显示调节开关、多功能显示记忆开关……..30／12 31、CAN-bus驱动系统电路图-ESP和多功能显示组合仪表(上海帕萨特V6轿车)组合仪表控制单元、数据总线的诊断接口………………………………………..31／1 发动机控制单元、安全气囊控制单元、转向角度传感器………………………..31／2 自动变速器控制单元、带有EDL的ABS控制单元………………………………..31／3 36、行李箱插座电路图-带ESP和多功能显示组合仪表()上海帕萨特V6轿车)12V电源插座…………………………………………………………………………36／1 77、ABS/EDL/ESP电路图-带ESP和多功能显示组合仪表(上海帕萨特V6轿车)带有ESP的ABS的控制单元、ESP按扭、制动灯开关……………………………77／1 带有ESP的ABS的控制单元、ABS回油泵、ABS回油泵继电器………………….77／2 带有ESP的ABS的控制单元、车轮转速传感器……………………………………77／3 带有ESP的ABS的控制单元、制动压力传感器、侧向加速传感器和偏转率传感器……..77／4 带有ESP的ABS的控制单元、组合仪表控制单元转向角度传感器、数据总线的诊断接口、自诊断接口ABS警告灯、ESP报警灯……………………77／5内 容 编号中央电器板、保险丝架及插头布置（桑塔纳2000 轿车）继电器位置和名、继电器插座分布…………………………………………………………21／1 中央电器上保险丝名称和容量………………………………………………………………22／1 附加继电器板上保险丝名称和容量…………………………………………………………23／1 中央电器附加电器板上插头布置及插头插角分布………………………………………24／1 中央电器背面板插头和线束名称…………………………………………………………25／1 中央电器板、保险丝架及插头布置-带ESP 和多功能显示纵使仪表 (上海帕萨特V6轿车)保险丝架………………………………………………………………………………………27／1 附加继电器板…………………………………………………………………………………28／1 组合仪表插头脚分配…………………………………………………………………………29／1手动档：自LSVHH133322091860起 自动档：自LSVHJ133622093770起内容编号42、天窗电路图（上海帕萨特V6轿车）舒适电子系统控制单元…………………………………………………………….…42／1 天窗调节控制单元、天窗电机、天窗上升/下降开关、天窗调节器………….….42／2 96、停车辅助系统电路图（上海帕萨特V6轿车）停车辅助系统控制单元、蜂鸣器………………………………………………………96／1 停车辅助系统控制单元、停车辅助传感器……………………………………………96／2 停车辅助系统控制单元、组合仪表控制单元…………………………………………96／3。
大众帕萨特中控与天窗原理图
1.中央控制门锁系统组成结构图
图 中央控制门锁系统组成
2.中央控制门锁系统闭锁微动开关结构图
图2 微动开关在门锁总成中的位置
旋转锁闩 微动开关2+3发出信号：
微动开关4+5发出信
号：
闭锁车门
闭锁车门，有保险 微动开关信号： 车门手柄操作
电机
3.机械钥匙闭锁过程示意图
图机械钥匙闭锁过程4.帕萨特中央控制门锁系统电气连接示意图
图 中央控制门锁系统电气连接示意图
5.中央控制门锁系统的组成
30电源
线
BUS-H
BUS-L
驾驶员侧车门控制单元
F220
31接地
线
E150
图 中央控制门锁系统的组成
6.帕萨特车内中央闭锁开关原理图
舒适系统电控单元
门控单元
门锁总
后备箱盖
门锁总成
钥匙
J386左前门控单元
搭铁线
棕色线
左前门
组合开
关
E150 车内中央闭锁黄/黑线
图车内中央闭锁开关原理图7.车窗玻璃升降控制示意图
前电动车窗
电动车
前电动车窗
图车窗玻璃升降控制
8.帕萨特电动车窗控制电路原理图（局部）
图电动车窗控制电路原理图（局部）9.电动车窗防夹功能结构示意图
图电动车窗防夹功能10.天窗自动关闭示意图
图天窗自动关闭
11.天窗自动关闭原理图
天窗电
中央电舒适系门控单
图天窗自动关闭原理
12.天窗系统组成示意图
电动机及
图天窗系统组成13.电动天窗控制示意图
舒适系
图天窗控制示意图
14.帕萨特天窗电控单元外围电路原理图
图天窗电控单元外围电路原理图。
上汽大众帕萨特GP返修电路图-带记忆功能的座椅和后视镜调节装置
编号 26 / 10
右前座椅调节操作单元, 副驾驶员座椅的前部高度调节开关, 副驾 驶员座椅靠背调节开关, 副驾驶员座椅的前部高度调节电机, 副驾 驶员座椅靠背调节电机
EX34 - 右前座椅调节操作单元
E65 E98 T4aL T4as
- 副驾驶员座椅的前部高度调节开关 - 副驾驶员座椅靠背调节开关 - 4 芯插头连接, 黑色 - 4 芯插头连接, 黑色
2016/2/2
w
上海大众全新帕萨特轿车
电路图
页码，6/14(W)
编号 26 / 6
驾驶员座椅调节控制单元, 驾驶员座椅的前部高度调节电机, 驾驶 员座椅的后部高度调节电机, 驾驶员座椅靠背调节电机
J810 - 驾驶员座椅调节控制单元
T4ai T4aj T4ak
- 4 芯插头连接, 黑色 - 4 芯插头连接, 黑色 - 4 芯插头连接, 黑色
https://portal.cpn.vwg/elsapro/elsaweb/ctr/WDshowContent/document/2946786
2016/2/2
w
上海大众全新帕萨特轿车
页码，10/14(W)
电路图
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
M41 - 连接 1，在驾驶员侧座椅导线束中
ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色
第07章帕萨特轿车电路图2
图7-2-19 蓄电池、起动机、发电机（1-14）电路图A-蓄电池B-起动机C-发电机C1-发电机调压器D-点火开关S231-保险丝，（在保险丝架上）S232-保险丝，20A，（在保险丝架上）S237-保险丝，（在保险丝架上）T1-单针插头，在发动机缸体的右侧，蓝色T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）-正极连接点（15号火线），在仪表板线束内-连接点（61），在仪表板线束内-连接点（15a），在仪表板线束内-螺栓连接点2（30B号火线），在继电器板上①-接地点，蓄电池至车身②-接地点，变速器至车身图7-2-20 发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）（15-28）电路图G2-发动机温度传感器G40-凸轮轴位置传感器（霍尔传感器）G62-发动机温度传感器（用于水温表）J220-发动机控制单元，在发动机室的防护罩内T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10e-10针插头，橙色，在发动机室中的控制单元防护罩内的左侧（4号位）T80-80针插头，在发动机室控制单元上-连接点（15a火线），在仪表板线束内-连接点，在仪表板线束内-接地连接点（传感器接地点），在发动机线束内图7-2-21 发动机控制单元、节气门控制部件、爆震传感器1和进气温度传感器（29-42）电路图F60-怠速开关G61-爆震传感器1G69-节气门电位计G42-进气温度传感器G88-节气门定位电位计J220-发动机控制单元，在发动机室的防罩内J338-节气门控制部件T3a-3针插头，在挡水隔板的左侧，绿色T8h-8针插头，在节气门控制部件上T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T（16+3）-19针插头，橙/红色，在发动机室中的控制单元防护罩内（3号位）T80-80针插头，在发动机控制单元上V60-怠速稳定电机-接地连接点，在发动机室线束内（由分出）-螺钉连接点2（30B号火线），在继电器板上-连接点1，在发动机室线束内图7-2-22 发动机控制单元、曲轴位置传感器（发动机转速传感器）和爆震传感器2（43-56）电路图G28-曲轴位置传感器（发动机转速传感器）G66-爆震传感器2J220-发动机控制单元，在发动机室的防护罩内T3b-3针插头，在挡水隔板的左侧，灰色T3c-3针插头，在挡水隔板的左侧，蓝色T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机室控制单元上-接地点，在发动机室内的左侧-接地连接点，在发动机室线束内（由分出）-接地连接点（传感器接地点），发动机室线束内-接地连接点，在发动机室线束内（由分出）图7-2-23 发动机控制单元、空气质量计、燃油泵继电器和喷油器（57-70）电路图G70-空气质量计J17-燃油泵继电器（208），在继电器板上的4号位J220-发动机控制单元，在发动机室的防护罩内N30-喷油器，第1缸N31-喷油器，第2缸N32-喷油器，第3缸N33-喷油器，第4缸S234-保险丝，15A（在保险丝架上）T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T80-80针插头，在发动机室控制单元上-连接点（50a），在仪表板线束内-连接点（喷油器），在发动机室线束内-连接点（87a），在发动机室线束内S3-6针插座，红色，在中央电器板处图7-2-24 发动机控制单元、氧传感器、活性碳罐电磁阀、可变路径进气管阀和凸轮轴调节阀（可变进气门相位）（71-84）电路图G39-氧传感器J220-发动机控制单元，在发动机室的防护罩内N80-活性炭罐电磁阀N156-可变路径进气管控制阀N205-凸轮轴调节阀（可变进气门相位）S229-保险丝，20A（在保险丝架上）T4-4针插头，黑色T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）T80-80针插头，在发动机控制单元上螺栓连接点，（87F号火线），在继电器板上-连接点（车速信号），在仪表板线束内-连接点（燃油信号），在仪表板线束内-接地连接点（转速信号），在仪表板线束内-连接点(87a)，在发动机线束内图7-2-25 发动机控制单元、四个气缸的点火线圈、火花塞连接器和火花塞（85-98）电路图J220-发动机控制单元，在发动机室防护罩内N1-第一缸点火线圈N2-第二缸点火线圈N3-第三缸点火线圈N4-第四缸点火线圈P-火花塞连接器Q-火花塞T10e-10针插头，在发动机室中的控制单元防护罩内的左侧，橙色（4号位）T80-80针插头，在发动机控制单元上-接地连接点，在发动机室线束内（由分出）⑩-接地点，发动机气缸盖上-接地点，发动机气缸盖上图7-2-26 机油压力开关、燃油泵、燃油表传感器、里程表传感器、冷却液位开关和机油状态传感器（99-112）电路图F1-机油压力开关G-燃油表传感器G6-燃油泵G22-里程表传感器，在变速器的左侧上F66-冷却液位开关传感器S228-保险丝（在保险丝架上）T3d-3针插头，在发动机室的左前侧T6c-6针插头，在左A柱处，蓝色（11号位）T10a-10针插头，在左A柱处，棕色（8号位）T10b-10针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1号位）T10d-10针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2号位）接地点，在右后柱处-接地连接点，在发动机室线束内-接地连接点，在后线束内-接地连接点（传感器接地点）1，在仪表板线束内图7-2-27 组合仪表、声光机油压力报警器、里程表、冷却液位和温度表、燃油表（113-126）电路图G1-燃油泵G3-冷却液温度表H11-机油压力报警器J285-组合仪表控制单元K2-发电机充电指示灯K3-机油压力报警灯K28-冷却液温度/液位报警指示灯L75-数字显示照明灯T32a-32针插头，在组合仪表上，蓝色T32b-32针插头，在组合仪表上，绿色Y4-里程表-连接点（车速信号），在仪表板线束内-连接点（燃油信号），在仪表板线束内-接地连接点（转速信号），在仪表板线束内图7-2-28 ABS控制单元、车轮转速传感器（1-14）电路图D-点火开关G44-右后车轮转速传感器G45-右前车轮转速传感器G46-左后车轮转速传感器G47-左前车轮转速传感器J104-ABS控制单元，在液压单元上J106-ABS电磁阀的继电器S7-保险丝7，10A，在保险丝架上T2a-2针插头，在后座椅下T2b-2针插头，在右前车轮壳体内T2c-2针插头，在后座椅下T2d-2针插头，在左前轮壳体内T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上-正极连接点（15号火线），在仪表板线束图7-2-29 ABS控制单元、ABS液压泵、电磁阀等（15-28）电路图J104-ABS控制单元，在液压单元上J105-ABS液压泵继电器N133-右后ABS进油阀N134-左后ABS进油阀N135-右后ABS出油阀N136-左后ABS出油阀T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上V39-ABS液压泵连接点（54），在仪表板线束内（制动灯开关）-接地点，近液压泵处图7-2-30 ABS控制单元、ABS警告灯（29-42）电路图F34-制动液液位报警开关J220-发动机控制单元J104-ABS控制单元，在液压单元上J285-组合仪表的控制单元K47-ABS的警告灯K118-制动系统警告灯N99-右前ABS进油阀N100-右前ABS出油阀N101-左前ABS进油阀N102-左前ABS出油阀T10g-10针插头，灰色，在右A柱处（11号位）S53A-30A保险丝，在附加继电器板上S53B-30A保险丝，在附加继电器板上T10c-10针插头，紫色，在左A柱处（17号位）T10n-10针插头，橙色，在左A柱处（15号位）T25-25针插头，在ABS控制单元上T32a-32针插头，蓝色，在组合仪表上T32b-32针插头，绿色，在组合仪表上501D –螺钉连接点2（30B号火线），在继电器板上-连接点（K诊断线），在仪表板线束内-连接点（制动系统监视信号），在仪表板线束内图7-2-31 自动变速器控制单元、电磁阀电路图B-起动机E122-程序开关F-制动灯开关F8-强制换入低档开关，在发动机舱中间油门拉索上F125-多功能开关G68-车速传感器1，在变速器顶部右侧G69-节气门电位计G93-变速器油温传感器，在变速器的扁状导线内J213-巡航系统控制单元J217-自动变速器控制单元，在右侧座椅地毯下面J226-起动电机闭锁器和倒车灯继电器M16-左倒车灯M17-右倒车灯N88~N94-电磁阀1~电磁阀7 N110-换档锁止电磁阀，在换档杆上图7-2-32 用于自动变速器的控制器、节气门电位计、发动机转速传感器电路图图7-2-33 自动变速器控制器、选择区域显示、程序开关电路图图7-2-34 安全气囊控制单元（1-14）电路图J234-安全气囊控制单元，在中央通道上T10p-10针插头，黄色，在右A柱处（5号位）T4-4针插头，黄/紫色，在右A柱处T75-75针插头，在安全气囊控制单元上T32b-32针插头，绿色，在组合仪表上图7-2-35 安全气囊控制单元、前气囊气体发生器、螺旋型电缆连接器和安全气囊报警灯（15-28）电路图D-点火开关F138-安全气囊螺旋型电缆连接器J234-安全气囊控制单元J285-组合仪表控制单元J393-舒适电子系统的控制单元K75-安全气囊报警灯，在组合仪表板上N95-气囊气体发生器，驾驶员侧N131-气囊气体发生器，右前侧T1a-单针插头，在右A柱处（A位）T2a-2针插头，黄色，在左A柱处T3-3针插头T4-4针插头，黄/紫色，在右A柱处T5c-5针插头，黄色，在转向管柱开关面板下T10p-10针插头，黄色，在右A柱处（5号位）T16-16针插头，在手制动杆附近，自诊断接口T23-23针插头，在舒适电子系统的控制单元上T32a-32针插头，蓝色，在组合仪表上T75-75针插头，在安全气囊控制单元上-正极连接点（15号火线），在仪表板线束内-连接点（K诊断线），在仪表板线束内–连接点在底盘线束内。
1大众车型防盗与舒适系统原理图
1.大众车系第二代防盗系统原理图
图大众第二代防盗系统组成2.大众车系第三代防盗系统原理图
图大众第三代防盗系统组成防盗报警灯
发动机电控单元
防盗电控单元识读线圈
钥匙+防盗芯片识读线圈
发动机电控单元
防盗电控单元
防盗报警灯钥匙+防盗芯片
3.中央门锁系统控制系统结构图
图 中央门锁
4.帕萨特领驭舒适系统组成和功能图解
图 舒适系统功能图
5.
行李箱盖中央门锁 车内灯自动打开和延时关闭控制
无线电遥控 滑动、倾斜天窗 启动防盗报警系统
车门中央闭锁、开锁
关闭车窗
电动调节、加热的外部反光镜
电动座椅记忆
自诊断
图2-9 舒适电控单元J393外围连接图1
图2-10 舒适电控单元J393外围连接图2
图2-11 舒适电控单元J393外围连接图3
正极线30a
CAN 线
阅读灯
行李箱照明灯 行李箱盖中央锁马达
滑动天窗控制单元J245
油箱盖开启开关 电动天窗控制单元
行李箱盖锁开关
按钮、开关等辅助照明 后视镜加热开关。
上汽大众全新辉昂2020返修电路图-2 舒适便捷系统
12.2016舒适便捷系统自 2016 年 12 月起ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色车载电网控制单元, 保险丝架 CA - 蓄电池J519 - 车载电网控制单元SA1 - 保险丝架 A 上的保险丝1 SA4 - 保险丝架 A 上的保险丝4 SC - 保险丝架 CSC25 - 保险丝架 C 上的保险丝 25 SC27 - 保险丝架 C 上的保险丝 27 SC39 - 保险丝架 C 上的保险丝 39 SC42 - 保险丝架 C 上的保险丝 42 T2bi - 2芯插头连接, 黑色T73a - 73 芯插头连接, 黑色T73c - 73 芯插头连接, 黑色ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色后部车窗升降器锁止开关, 前左车窗升降器, 驾驶员车门中的后左车窗升降器开关, 驾驶员车门中的后右车窗升降器开关, 驾驶员车门中的前右车窗升降器开关, 驾驶员车门中的车窗升降器中央开关, 驾驶员侧车门控制单元, 车载电网控制单元, 后部车窗升降器锁止指示灯, 开关照明灯泡E39 - 后部车窗升降器锁止开关E40 - 前左车窗升降器E53 - 驾驶员车门中的后左车窗升降器开关E55 - 驾驶员车门中的后右车窗升降器开关E81 - 驾驶员车门中的前右车窗升降器开关E189 - 驾驶员车门中的车窗升降器中央开关J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元K194 - 后部车窗升降器锁止指示灯L156 - 开关照明灯泡T10h - 10 芯插头连接, 黑色T32a - 32 芯插头连接, 蓝色R81- 连接 1（58d），在驾驶员侧车门电缆导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色驾驶员侧车门控制单元, 车载电网控制单元, 左侧车窗升降器电机J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元T3ao - 3芯插头连接, 蓝色T6am - 6芯插头连接, 黑色T20d - 20 芯插头连接, 黑色T27a - 27 芯插头连接, 左侧 A 柱上, 黑色T29a - 29 芯插头连接, 左侧 A 柱上, 白色V14 - 左侧车窗升降器电机B318- 正极连接 4（30a），在主导线束中* - 仅用于带周围环境摄像机的汽车*2 - 仅用于不带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色驾驶员侧车门接触开关, 驾驶员侧中央门锁开关, 驾驶员侧车门控制单元, 车载电网控制单元, 驾驶员车门闭锁单元F2 - 驾驶员侧车门接触开关F59 - 驾驶员侧中央门锁开关J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元T8j - 8芯插头连接, 黑色T20d - 20 芯插头连接, 黑色T20e - 20 芯插头连接, 黑色T27a - 27 芯插头连接, 左侧 A 柱上, 黑色T29a - 29 芯插头连接, 左侧 A 柱上, 白色VX21 - 驾驶员车门闭锁单元205- 接地连接，在驾驶员侧车门电缆导线束中366- 接地连接 1，在主导线束中639- 左A 柱上的接地点* - 仅用于带周围环境摄像机的汽车*2 - 仅用于不带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色行李厢盖遥控开锁按钮, 中央门锁按钮, 驾驶员侧车门控制单元, 车载电网控制单元, 驾驶员侧车内联锁指示灯, 按钮照明灯泡E233 - 行李厢盖遥控开锁按钮E600 - 中央门锁按钮J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元K174 - 驾驶员侧车内联锁指示灯L76 - 按钮照明灯泡T4am - 4芯插头连接, 蓝色T4be - 4芯插头连接, 黑色T32a - 32 芯插头连接, 蓝色267- 接地连接 2，在驾驶员侧车门电缆导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色车外后视镜调节, 后视镜调节开关, 后视镜调节转换开关, 车外后视镜加热按钮, 后视镜内折开关, 驾驶员侧车门控制单元, 车载电网控制单元, 后视镜调节开关照明灯泡EX11 - 车外后视镜调节E43 - 后视镜调节开关E48 - 后视镜调节转换开关E231 - 车外后视镜加热按钮E263 - 后视镜内折开关J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元L78 - 后视镜调节开关照明灯泡T6r - 6芯插头连接, 棕色T32a - 32 芯插头连接, 蓝色267- 接地连接 2，在驾驶员侧车门电缆导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色调节电机 2, 驾驶员侧后视镜内折电机，, 驾驶员侧后视镜调节电机J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元T16d - 16 芯插头连接, 黑色VX4 - 驾驶员侧车外后视镜V17 - 驾驶员侧后视镜调节电机 2V121 - 驾驶员侧后视镜内折电机，V149 - 驾驶员侧后视镜调节电机* - 仅用于带电动座椅调节和记忆功能的汽车*2 - 仅用于带后视镜折叠机构的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色车外后视镜, 车外后视镜内的登车照明灯，驾驶员侧, 驾驶员侧可加热车外后视镜J386 - 驾驶员侧车门控制单元J519 - 车载电网控制单元J533 - 数据总线诊断接口L131 - 驾驶员侧外后视镜警告灯泡T16d - 16 芯插头连接, 黑色T20c - 20 芯插头连接, 黑色T20d - 20 芯插头连接, 黑色T27a - 27 芯插头连接, 左侧 A 柱上, 黑色T29a - 29 芯插头连接, 左侧 A 柱上, 白色T73a - 73 芯插头连接, 黑色VX4 - 驾驶员侧车外后视镜W52 - 车外后视镜内的登车照明灯，驾驶员侧Z4 - 驾驶员侧可加热车外后视镜B397- 连接 1（舒适 CAN 总线，High），在主导线束中B398- 连接 2（舒适 CAN 总线，High），在主导线束中B406- 连接 1（舒适 CAN 总线，Low），在主导线束中B407- 连接 2（舒适 CAN 总线，Low），在主导线束中* - 仅用于驾驶员侧车外后视镜中带有登车照明灯的汽车*2 - 仅用于不带周围环境摄像机的汽车*3 - 仅用于带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色副驾驶员侧车门接触开关, 副驾驶员侧车门控制单元, 车载电网控制单元, 副驾驶员车门闭锁单元F3 - 副驾驶员侧车门接触开关J387 - 副驾驶员侧车门控制单元J519 - 车载电网控制单元T8c - 8芯插头连接, 黑色T20e - 20 芯插头连接, 黑色T27b - 27 芯插头连接, 右侧 A 柱上, 黑色T29b - 29 芯插头连接, 右侧 A 柱上, 白色VX22 - 副驾驶员车门闭锁单元206- 接地连接，在副驾驶员侧车门电缆导线束中375- 接地连接 10，在主导线束中638- 右A 柱上的接地点* - 仅用于不带周围环境摄像机的汽车*2 - 仅用于带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色副驾驶员侧车门控制单元, 车载电网控制单元J387 - 副驾驶员侧车门控制单元J519 - 车载电网控制单元T20e - 20 芯插头连接, 黑色T27b - 27 芯插头连接, 右侧 A 柱上, 黑色T29b - 29 芯插头连接, 右侧 A 柱上, 白色B319- 正极连接 5（30a），在主导线束中B399- 连接 3（舒适 CAN 总线，High），在主导线束中 B408- 连接 3（舒适 CAN 总线，Low），在主导线束中* - 仅用于不带周围环境摄像机的汽车*2 - 仅用于带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色副驾驶员侧车内锁闭按钮, 副驾驶员侧车门控制单元, 车载电网控制单元, 副驾驶员侧车内联锁指示灯, 按钮照明灯泡E309 - 副驾驶员侧车内锁闭按钮J387 - 副驾驶员侧车门控制单元J519 - 车载电网控制单元K175 - 副驾驶员侧车内联锁指示灯L76 - 按钮照明灯泡T4bf - 4芯插头连接, 蓝色T20e - 20 芯插头连接, 黑色T27b - 27 芯插头连接, 右侧 A 柱上, 黑色T29b - 29 芯插头连接, 右侧 A 柱上, 白色T32b - 32 芯插头连接, 蓝色268- 接地连接 2，在副驾驶员侧车门电缆导线束中* - 仅用于带周围环境摄像机的汽车*2 - 仅用于不带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色副驾驶员车门中的车窗升降器开关, 副驾驶员侧车门控制单元, 车载电网控制单元, 开关照明灯泡, 右侧车窗升降器电机E107 - 副驾驶员车门中的车窗升降器开关J387 - 副驾驶员侧车门控制单元J519 - 车载电网控制单元L156 - 开关照明灯泡T3az - 3芯插头连接, 蓝色T4an - 4芯插头连接, 黑色T6an - 6芯插头连接, 黑色T32b - 32 芯插头连接, 蓝色V15 - 右侧车窗升降器电机268- 接地连接 2，在副驾驶员侧车门电缆导线束中R100- 连接 3，在副驾驶员侧车门电缆导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色副驾驶员侧车门控制单元, 车载电网控制单元, 副驾驶员侧车外后视镜, 副驾驶员侧后视镜调节电机 2, 副驾驶员侧后视镜内折电机, 副驾驶员侧后视镜调节电机J387 - 副驾驶员侧车门控制单元J519 - 车载电网控制单元T16f - 16 芯插头连接, 黑色VX5 - 副驾驶员侧车外后视镜V25 - 副驾驶员侧后视镜调节电机 2V122 - 副驾驶员侧后视镜内折电机V150 - 副驾驶员侧后视镜调节电机* - 仅用于带后视镜折叠机构的汽车*2 - 仅用于带电动座椅调节和记忆功能的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色油箱盖解锁装置, 副驾驶员侧车门控制单元, 左后车门控制单元, 车载电网控制单元, 副驾驶员侧外后视镜警告灯泡, 副驾驶员侧车外后视镜, 后左车窗升降器电机, 车外后视镜内的登车照明灯，副驾驶员侧, 副驾驶员侧可加热式车外后视镜EX13 - 油箱盖解锁装置J387 - 副驾驶员侧车门控制单元J388 - 左后车门控制单元J519 - 车载电网控制单元L132 - 副驾驶员侧外后视镜警告灯泡T2bc - 2芯插头连接, 黑色T3bf - 3芯插头连接, 棕色T6w - 6芯插头连接, 黑色T16f - 16 芯插头连接, 黑色T73a - 73 芯插头连接, 黑色VX5 - 副驾驶员侧车外后视镜V26 - 后左车窗升降器电机W53 - 车外后视镜内的登车照明灯，副驾驶员侧Z5 - 副驾驶员侧可加热式车外后视镜* - 仅用于副驾驶员侧车外后视镜中带有登车照明灯的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色左后车门内的车窗升降器开关, 左后车门控制单元, 车载电网控制单元, 开关照明灯泡E52 - 左后车门内的车窗升降器开关J388 - 左后车门控制单元J519 - 车载电网控制单元L156 - 开关照明灯泡T4x - 4芯插头连接, 黑色T16e - 16 芯插头连接, 黑色T20h - 20 芯插头连接, 黑色T27c - 27 芯插头连接, 左侧 B 柱上, 黑色350- 接地连接 2，在左后车门电缆导线束中* - 仅用于不带周围环境摄像机的汽车*2 - 仅用于带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色左后车门接触开关, 左后车门控制单元, 车载电网控制单元, 左后车门闭锁单元F10 - 左后车门接触开关J388 - 左后车门控制单元J519 - 车载电网控制单元T8k - 8芯插头连接, 黑色T20h - 20 芯插头连接, 黑色T27c - 27 芯插头连接, 左侧 B 柱上, 黑色VX23 - 左后车门闭锁单元77- 左侧 B 柱下的接地点207- 接地连接，在左后车门电缆导线束中377- 接地连接 12，在主导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色右后车门车窗升降器开关, 右后车门控制单元, 车载电网控制单元, 开关照明灯泡, 后右车窗升降器电机E54 - 右后车门车窗升降器开关J389 - 右后车门控制单元J519 - 车载电网控制单元L156 - 开关照明灯泡T3bg - 3芯插头连接, 棕色T4y - 4芯插头连接, 黑色T6v - 6芯插头连接, 黑色T16h - 16 芯插头连接, 黑色T20i - 20 芯插头连接, 黑色T27d - 27 芯插头连接, 右侧 B 柱上, 黑色V27 - 后右车窗升降器电机351- 接地连接 2，右后车门电缆导线束中* - 仅用于不带周围环境摄像机的汽车*2 - 仅用于带周围环境摄像机的汽车ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色右后车门接触开关, 右后车门控制单元, 车载电网控制单元, 右后车门闭锁单元F11 - 右后车门接触开关J389 - 右后车门控制单元J519 - 车载电网控制单元T8L - 8芯插头连接, 黑色T20i - 20 芯插头连接, 黑色T27d - 27 芯插头连接, 右侧 B 柱上, 黑色VX24 - 右后车门闭锁单元78- 右侧 B 柱下部接地点208- 接地连接，在右后车门电缆导线束中378- 接地连接 13，在主导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色行李厢盖把手中的解锁按钮, 行李厢盖闭锁单元, 车载电网控制单元, 行李厢盖中中央门锁电机E234 - 行李厢盖把手中的解锁按钮F256 - 行李厢盖闭锁单元J519 - 车载电网控制单元T2bd - 2芯插头连接, 黑色T4ac - 4芯插头连接, 黑色T10i - 10 芯插头连接, 行李厢盖的连接位置, 黑色T73a - 73 芯插头连接, 黑色V53 - 行李厢盖中中央门锁电机50- 行李厢内左侧的接地点218- 接地连接 1，在行李厢盖导线束中373- 接地连接 8，在主导线束中B470- 连接 6，在主导线束中Q22- 连接 1，在行李厢盖导线束中。
帕萨特整车电路
帕萨特电路图识读指南ANQ发动机电路特点一、帕萨特发动机系统空气流量计、燃油泵继电器、喷油器电路分析案例1-空气流量计故障引起怠速抖动、尾气超标故障案例2-空气流量计热膜脏引起冷车起动困难案例3-发动机加速至3500r／min时转速不上升，反而下降案例4-空气流量计故障引起发动机动力不足案例5-1.8T空气流量计针脚错误引起怠速抖动故障案例6-1.8T轿车喷油器故障引起起动困难案例7-2.8(V6)发动机主线破损引起熔丝易烧毁故障发动机电子控制单元、进气温度传感器、节气门控制部件电路分析案例8-线路断路引起汽车大负荷时加速无力案例9-进气传感器与进气歧管插反导致热车熄火案例10-GSi轿车行驶过程中脱档，发动机有时熄火案例11-进气温度传感器插头错误导致无怠速，起动困难案例12-1.8T轿车发动机熄火故障案例13-1.8T轿车起动困难时常熄火故障案例14-1.8T发动机ECU故障导致间歇性怠速抖动案例15-开空调不提速案例16-发动机无怠速案例17-清洗节气门体后怠速转速居高不下案例18-怠速发抖，加速无力案例19-1.8T压力传感器连接松动导致加谏无力怠速基本设定解析发动机温度传感器、霍尔传感器、发动机转速传感器和爆燃传感器电路分析案例20-1.8L轿车尾气严重超标，加速无力案例21-曲轴传感器线束老化导致怠速不稳案例22-凸轮轴脉冲环脱落后导致汽车运行中突然熄火，再也无法起动案例23-V6凸轮轴位置传感器损坏，车辆无法起动案例24-电脑控制继电器故障导致热车熄火案例25-发动机线束故障导致冷、热车难起动案例26-2.0L帕萨特GLi轿车热车熄火案例27-加速响应慢，加速无力ECU、活性炭罐电磁阀、凸轮轴调节阀、氧传感器电路分析案例28-1.8T轿车行驶中自动熄火案例29-1.8T轿车发动机加速异响案例30-2.8L V6轿车，正时调节器装反导致怠速严重抖动点火系统电路分析案例31-CLi轿车搭铁不良出现偶尔熄火现象案例32-点火线圈故障导致偶尔熄火现象案例33-1.8T轿车点火线圈故障引起发动机自动熄火案例34-点火线圈工作不良导致低速和急加速不良案例35-途中熄火约30分钟后，再次点火无法起动案例36-易熄火故障分析案例37-18T轿车有时不能正常起动案例38-经常熄火故障二、帕萨特底盘系统自动变速器控制单元、电磁阀电路分析自诊断程序流程案例1-自动变速器线束损坏故障排除案例2-自动变速器ECU故障造成2档升3档冲击故障案例3-N98电磁阀线束断路造成汽车无2档和4档案例4-1.8T自动变速器ECU进水导致起步冲击案例5-1.8GSi轿车换档冲击案例6-倒车灯起动继电器故障导致在R位能够起动案例7-01N型自动变速器4档工作不正常案例8-油压过高产生的换档冲击案例9-自动变速器故障案例10-自动变速器不升档ABS系统电路分析案例11-前轮速传感器错位导致制动效果不好案例12-液压泵插座根部虚焊导致ABS灯突然亮起故障案例13-ABS液压泵故障导致ABSg盯亮起案例14-左前轮转速传感器故障导致ABS泵不正常工作案例15-车速传感器信号转子错位故障案例16-行驶中ABS故障灯间歇性亮起案例17-ABS控制单元故障导致ABS灯亮，ABS不起作用案例18-K线对地短路造成ABS故障灯亮案例19-ABS指示灯常亮，且ASR指示灯也同时亮起，ABS不起作用案例20-1个熔丝给28轿车带来的麻烦案例21-ABS灯突然亮起故障B5车型ABS系统排气程序2.8/V6更换控制器J104或转角传感器G85后对ESP的设定步骤案例22-ESP报警灯亮案例23-制动开关故障不能熄火案例24-ABS、ESP故障灯常亮案例25-不能熄火三、帕萨特安全气囊系统SRS电路分析案例1-控制单元线東破损导致帕萨特18T起动困难案例2-28L轿车安全气囊指示灯常亮案例3-安全气囊触点故障案例4-控制单元编码错误引起SRS灯亮案例5-自动变速器控制单元信号干扰引起SRS灯亮四、帕萨特防盗系统防盗系统电路分析案例1-门灯系统电路故障案例2-防盗钥匙匹配后出现特殊故障案例3-防盗控制单元损坏导致发动机不能正常起动案例4-遥控钥匙失控遥控钥匙功能的匹配案例5一防盗装置被锁死，无法起动案例6-1.8T轿车加装防盗后无法起动案例7-一起动就熄火五、帕萨特仪表系统仪表板电路分析案例1-里程表传感器故障导致车速里程表不工作案例2-里程表传感器被人为拔下引发的故障案例3-机油压力报警器报警案例4-急加速时各故障指示灯交替闪烁案例5-机油油位传感器搭铁故障导致报警案例6-机油压力报警灯与安全气囊故障灯报警，转速表不能运行六、帕萨特自动空调系统空调系统电路分析案例1-搭铁不良造成空调软性故障案例2-外界温度传感器损坏造成行驶中空调系统突然不工作案例3-空调系统时好时坏案例4-电子扇故障造成空调时好时坏案例5-由毛细管引起的汽车故障案例6-发动机ECU端子虚焊案例7-节气门插头虚插，B5空调系统突然不工作案例8-空调系统不工作，温度显示-49℃不变案例9-空调不制冷七、帕萨特舒适电子系统音响使用与维修案例1-右扬声器线破损，行车时收音机不响案例2-GSi型轿车收放机左前扬声器不响案例3-电动窗升降器失灵故障案例4-CSi轿车行驶过程中脱档，发动机有时熄火案例5-室内灯故障上海帕萨特轿车采用的是5气门ANQ型发动机，是大众公司最新研制的一种新机型，采用了许多当今世界最新技术，也可使用于奥迪A6轿车。
上海大众帕萨特电路图
第二章设备使用方法一、整车电气系统基本操作.点火开关的功能说明插入点火钥匙并将点火开关置于不同位置时，如右图所示，各档位功能如下：位置①－关闭：开关旋到至此位置时，将关闭发动机系统电源；位置②－点火：启动后发动机系统可以在此位置运行；位置③－启动：换档手柄置于档或档时，将点火开关旋至此位置约秒钟，可以启动发动机系统及充电系统。
若重新启动，需要将点火钥匙开关转到位置“①”后再启动。
.组合仪表功能说明()转速表：指示发动机转速，发动机怠速时约±；()冷却液温度表：用于指示冷却液的温度，当冷却液温度过高时，指示灯指示灯常亮或闪烁，同时仪表会发出警告声响；()燃油存储量表：用于指示燃油储量，当燃油储量过低时，指示灯点亮，同时仪表发出警告声响；()车速表：用于指示当前汽车行驶速度；()数字时钟：通过旋转仪表右下侧的调节旋钮可以调整时钟，逆时针旋转到底可以调整小时，短时间调整此旋钮可以以小时为单位调整，旋转并且保持，可以连续以小时为单位调整；顺时针旋转可以调整分钟，方法同小时调整方法；()变速器档位指示区：用于指示变速器当前档位；()多功能显示屏：通过仪表上的显示装置可显示多种信息；()里程表：上面一排指示行驶总距离，下面一排用于指示短时间行驶距离。
()安全气囊指示灯：打开点火开关至点火位置时，此灯连续闪烁约秒后熄灭，若此灯连续点亮或闪烁，说明系统存在故障；()大灯打开指示灯：该车型不具备此功能；()巡航状态指示灯：该车型不具备此功能；()制动踏板指示灯：当踩下制动踏板时此灯熄灭，此时可将档位开关移开档或档；()后雾灯指示灯：后雾灯打开时，此指示灯点亮；()电子油门指示灯：打开点火开关至点火位置时，此灯点亮，直至发动机系统启动后此灯熄灭,若此灯连需点亮，说明电子油门系统存在故障；()转向指示灯：当对应的转向指示灯打开时同步闪烁；()远光灯指示灯：当远光灯打开时，此灯点亮；()电子稳定系统指示灯：该车型不具备此功能；()指示灯：打开点火开关至点火位置时，系统进行自检，此灯点亮几秒钟后熄灭，如果常亮否则说明该系统有故障；()电子防盗装置指示灯：打开点火开关至点火位置时，若钥匙未授权，此灯将闪烁，此时系统无法启动，若钥匙已授权，即已匹配好，则此灯会熄灭；()制动系统指示灯：按下手刹状态开关，此灯熄灭，若此灯闪亮表明制动液不足；()发电机工作指示灯（或充电指示灯）：发电机正常工作后此灯熄灭；()安全带未系警告灯：当车速超过25km/h时，此灯点亮，同时仪表发出警告声响；()冷却液温度冷却液液面指示灯：发动机运转一段时间后时，当冷却液温度过高或冷却液液面过低时，指示灯常亮或闪烁，同时仪表会发出警告声响；()发动机机油指示灯：发动机运转一段时间后时，当机油压力过低或润滑系统有故障时，此灯常亮或闪烁，同时仪表会发出警告声响；()车门及行李箱门开启状态指示灯：当车辆的车门或行李箱盖打开时，该灯点亮；()风窗洗涤液液面高度指示灯：当洗涤液液面过低时，此灯点亮；()制动摩擦片磨损警告灯：当制动摩擦片破损过度时，此灯点亮；()燃油存储量指示灯：当燃油存储量过低时，此灯点亮；()排放控制系统警告灯：该车型不具备此功能。
帕萨特新领驭舒适系统电路图CAN总线
S6 - 6 5 保险丝，安培S14 - 1410 保险丝，安培S238 - 3815 保险丝，安培61438仪表板左侧保险丝架舒适系统电路图总线 ( )CAN CH97-0288=> 注意在一览中的安装位置！继电器位置分配和保险丝位置分配多针脚插头连接控制单元和继电器接地点说明信息用于装备记忆电动调节加热外后视镜，带停车电动折叠功能的车型/CH97-0422仪表板左侧下方中央电器板正极螺栓连接点 ( 30 )正极螺栓连接点 ( 30 )正极螺栓连接点 ( 30 )500501502仪表板左侧下方位置附加继电器板8 A GS37 - 30 车窗升降器单独保险丝，，黄色插座安培S111 - 15 防盗报警装置和防盗锁止系统保险丝，，灰色插座安培CH97-0275驾驶员侧车门控制单元、后部车窗升降器联锁开关、车窗升降器开关、驾驶员侧车内联锁开关、驾驶53408153535355531503953A E39E40E53E55E81E150J386L53S37V147蓄电池，在排水槽中部后部车窗升降器联锁开关，在驾驶员车门内左前车窗升降器开关，在驾驶员车门内左后车窗升降器开关驾驶员控制，在驾驶员车门内 ( )右后车窗升降器开关驾驶员控制，在驾驶员车门内 ( )右前车窗升降器开关驾驶员控制，在驾驶员车门上 ( )驾驶员侧车内联锁开关，在驾驶员车门内 驾驶员侧车门控制单元，在驾驶员车门内车窗升降器开关照明灯泡车窗升降器单独保险丝，安培，黄色插座，在仪表板左侧下方位置附加继电器板上号位30 8 A 驾驶员侧车窗升降器马达，在驾驶员车门内T10L T16c T29a 10 A 2针插头，黑色，在左柱处号位16 针插头，棕色，驾驶员侧电动摇窗机开关插头29 针插头，黑色，驾驶员侧车门控制单元插头正极螺栓连接点，在中央电器板上 ( 30 )正极连接线，在车身线束内( 30a )正极螺栓连接点，在中央电器板上 ( 30 )正极螺栓连接点，在中央电器板上 ( 30 )驾驶员侧车门控制单元、驾驶员侧中央门锁闭锁单元、左前登车照明灯F220J386T2hu T8bi T10L T29a W31驾驶员侧中央门锁闭锁单元，在驾驶员侧车门锁上驾驶员侧车门控制单元，在驾驶员车门内2 针插头，黑色，左前登车照明灯插头8 针插头，黑色，驾驶员侧中央门锁闭锁单元插头29 针插头，黑色，驾驶员侧车门控制单元插头J136带记忆的驾驶员座椅调整控制单元，在驾驶员座椅底部左侧T10g T10z T2810 A 2针插头，黑色，在左柱处号位10 A 16 针插头，灰色，在左柱处号位10 4 针插头，棕色，在驾驶员座椅底部号位左前登车照明灯，在左前车门饰板下方28 针插头，红色，带记忆的驾驶员座椅调整控制单元插头接地点，在中央继电器板左侧前部连接线，在驾驶员侧车门线束内 连接线总线的高位，在车身线束内 ( CAN )连接线总线的低位，在车身线束内 ( CAN )连接线，在车身线束内驾驶员侧车门控制单元、后视镜调节开关、后视镜调节转换开关、后视镜内折开关、车外后视镜加热正极连接线，在仪表板线束内 ( 15 )正极连接线，在仪表板线束内 ( 30 )正极连接线，在车身线束内( 30a )点火起动开关，在转向柱上部后视镜调节转换开关，在驾驶员车门内 后视镜调节开关照明后视镜调节开关，在驾驶员车门内车外后视镜加热按钮，在驾驶员车门内后视镜内折开关，在驾驶员车门内驾驶员侧车门控制单元，在驾驶员车门内29 针插头，黑色，驾驶员侧车门控制单元插头10 A 6 针插头，蓝色，在左柱处号位T10f 8 针插头，黑色，点火起动开关插头T10L 10 A 2 针插头，黑色，在左柱处号位D E43E48E231E263J386L78S6S14S238T29aT8v T10ab 10 针插头，黑色，后视镜调节开关插头正极螺栓连接点，在中央电器板上 ( 30 )保险丝，安培，车门控制单元保险丝，在仪表板左侧保险丝架上3815 保险丝，安培，车外后视镜加热按钮保险丝，在仪表板左侧保险丝架上6 5 保险丝，安培，舒适便利功能系统中央控制单元、油箱盖开启开关、内部照明灯供电保险丝，在仪表板左侧保险丝架上1410 /驾驶员侧车门控制单元、驾驶员侧后视镜调节马达、驾驶员侧可加热车外后视镜、驾驶员侧外后视镜J386L131T1bg T1bh T2gh T3dr T8cf 驾驶员侧车门控制单元，在驾驶员车门内驾驶员侧外后视镜转向信号灯灯泡，在驾驶员侧后视镜内 1 针插头，无塑壳，驾驶员侧可加热车外后视镜插头 1 针插头，无塑壳，驾驶员侧可加热车外后视镜插头 2 针插头，白色，驾驶员侧后视镜折叠马达插头3 针插头，黑色，驾驶员侧外后视镜转向信号灯灯泡插头 8 针插头，绿色，驾驶员侧后视镜调节马达插头T12bd T29a 接地连接线，在驾驶员侧车门线束内( 31 )V17V121V149驾驶员侧后视镜调节马达，在驾驶员侧后视镜内驾驶员侧后视镜折叠马达，在驾驶员侧后视镜内驾驶员侧后视镜调节马达，在驾驶员侧后视镜内驾驶员侧可加热车外后视镜，在驾驶员侧后视镜内29 针插头，黑色，驾驶员侧车门控制单元插头T10L T10g 10 A 2针插头，黑色，在左柱处号位10 A 16 针插头，灰色，在左柱处号位J136带记忆的驾驶员座椅调整控制单元，在驾驶员座椅底部左侧T10z 10 4 针插头，棕色，在驾驶员座椅底部号位T2812 针插头，黑色，在驾驶员车门内28 针插头，红色，带记忆的驾驶员座椅调整控制单元插头驾驶员侧车门控制单元、后行李箱盖遥控开锁锁止的钥匙开关、中央门锁指示灯、后行李箱盖SAFE104J386 驾驶员侧车门控制单元，在驾驶员车门内L104E188E232K133中央门锁指示灯 SAFE，在驾驶员车门内T5asT2go 2 针插头，黑色，中央门锁指示灯插头T2gn 2 针插头，黑色，后行李箱盖遥控开锁锁止的钥匙开关插头5 针插头，红色，后行李箱盖遥控开锁开关插头遥控开锁开关照明后行李箱盖遥控开锁开关，在驾驶员车门内后行李箱盖遥控开锁锁止的钥匙开关，在驾驶员车门内T10g10 A 16针插头，灰色，在左柱处号位29 针插头，黑色，驾驶员侧车门控制单元插头连接线，在驾驶员侧车门线束内( 58b )接地连接线，在驾驶员侧车门线束内( 31 )油箱盖开启开关、油箱盖板联锁装置马达、遥控开锁开关照明T5arT10aT10gT32bT2dsJ285L104E204油箱盖板联锁装置马达，在后行李箱内右侧组合仪表中带显示单元的控制单元，在仪表板左侧遥控开锁开关照明油箱盖开启开关，在驾驶员车门内10 A 8针插头，棕色，在左柱处号位5 针插头，灰色，油箱盖开启开关插头2 针插头，黑色，油箱盖板联锁装置马达插头10 A 16针插头，灰色，在左柱处号位32 针插头，绿色，组合仪表中带显示单元的控制单元插头接地连接线，在驾驶员侧车门线束内( 31 )连接线总线的高位，在仪表板线束内( CAN )连接线总线的低位，在仪表板线束内( CAN )连接线，在驾驶员侧车门线束内( 58b )连接线总线的高位，在车身线束内( CAN )连接线总线的低位，在车身线束内( CAN )接地连接线，在车身线束内( 31 )接地点，在右柱下部B左后车门控制单元、左后车窗升降器马达、左后中央门锁闭锁单元、左后登车照明灯T8t J388T18a F222T2hw T6bp 左后车门控制单元，在左后车门内V26左后车窗升降器马达，在左后车门内2 针插头，黑色，插头左后登车照明灯6 针插头，黑色，左后中央门锁闭锁单元插头左后登车照明灯，在左后车门饰板下方正极连接线，在车身线束内 ( 30a )连接线总线的高位，在车身线束内 ( CAN )接地点，在左柱下部 B 正极连接线，在车身线束内 ( 30a )连接线总线的低位，在车身线束内( CAN )连接线，在左后车门线束内左后中央门锁闭锁单元，在左后车门锁上18 针插头，黑色，左后车门控制单元插头8 B 针插头，黑色，在左柱中部前座乘客侧车门控制单元左后车门控制单元左后车窗升降器开关车窗升降器开关照明灯泡、、、E52J387J388L53接地点，在右柱下面中部 A 左后车窗升降器开关，在左后车门内前座乘客侧车门控制单元，在前座乘客车门内车窗升降器开关照明灯泡T5j T10w T18a 29 针插头，黑色，前座乘客侧车门控制单元插头18 针插头，黑色，左后车门控制单元插头10 A 3 针插头，黑色，在右柱处号位5 针插头，黑色，左后车窗升降器开关插头左后车门控制单元，在左后车门内 ( 30a )正极连接线，在车身线束内 ( 30a )正极连接线，在车身线束内前座乘客侧车门控制单元前座乘客侧中央门锁闭锁单元右前登车照明灯、、F221J387T2hv T8bj 前座乘客侧中央门锁闭锁单元，在前座乘客车门锁上前座乘客侧车门控制单元，在前座乘客车门内右前登车照明灯，在右前车门饰板下方T10w T29b 10 A 3 针插头，黑色，在右柱处号位29 针插头，黑色，前座乘客侧车门控制单元插头2 针插头，黑色，插头右前登车照明灯8 针插头，黑色，前座乘客侧中央门锁闭锁单元插头接地连接线，在前座乘客侧车门线束内 ( 31 )连接线，在前座乘客侧车门线束内前座乘客侧车门控制单元前座乘客侧后视镜调节马达、前座乘客侧后视镜折叠马达、前座乘客侧可、V25前座乘客侧后视镜调节马达，在前座乘客后视镜内J387L132前座乘客侧车门控制单元，在前座乘客车门内前座乘客侧外后视镜转向信号灯灯泡，在前座乘客侧后视镜内T12a T29b J136带记忆的驾驶员座椅调整控制单元，在驾驶员座椅底部左侧T10aa 29 针插头，黑色，前座乘客侧车门控制单元插头T2810 A 16 针插头，绿色，在右柱处号位12 针插头，黑色，在右前车门内V122V150Z5前座乘客侧后视镜折叠马达，在前座乘客后视镜内前座乘客侧后视镜调节马达，在前座乘客后视镜内前座乘客侧可加热车外后视镜，在前座乘客侧后视镜内连接线总线的高位，在车身线束内 ( CAN )连接线总线的低位，在车身线束内 ( CAN )连接线，在车身线束内T10w T8cg T3ds T2hr T1bL T1bk T10z 10 A 3针插头，黑色，在右柱处号位8 针插头，绿色，前座乘客侧后视镜调节马达插头3 针插头，黑色，前座乘客侧外后视镜转向信号灯灯泡插头2 针插头，白色，前座乘客侧后视镜折叠马达插头1 针插头，无塑壳，前座乘客侧可加热车外后视镜插头1 针插头，无塑壳，前座乘客侧可加热车外后视镜插头10 4 针插头，棕色，在驾驶员座椅底部号位28 针插头，红色，带记忆的驾驶员座椅调整控制单元插头前座乘客侧车门控制单元前座乘客侧车窗升降器马达前座乘客侧车窗升降器开关、车窗升降器开关照明灯泡、、E107J387J136L53T5f T10g T10z T10aa T28前座乘客侧车窗升降器开关，在前座乘客侧车门上前座乘客侧车门控制单元，在前座乘客车门内带记忆的驾驶员座椅调整控制单元，在驾驶员座椅底部左侧车窗升降器开关照明灯泡5 针插头，黑色，前座乘客侧车窗升降器开关插头10 A 16 针插头，灰色，在左柱处号位10 4 针插头，棕色，在驾驶员座椅底部号位T29b 29 针插头，黑色，前座乘客侧车门控制单元插头10 A 16 针插头，绿色，在右柱处号位28 针插头，红色，带记忆的驾驶员座椅调整控制单元插头前座乘客侧车窗升降器马达，在前座乘客车门内正极连接线，在车身线束内( 5v )右后车门控制单元右后车窗升降器马达右后车窗升降器开关车窗升降器开关照明灯泡、、、T8u 8 B 针插头，黑色，在右柱中部右后车门控制单元，在右后车门内右后车窗升降器马达，在右后车门内5 针插头，黑色，右后车窗升降器开关插头车窗升降器开关照明灯泡接地点，在右柱下部B 右后车窗升降器开关，在右后车门内18 针插头，黑色，右后车门控制单元插头E54T5g L53T18b J389连接线总线的低位，在车身线束内( CAN ) ( 30a )正极连接线，在车身线束内右后车门控制单元右后中央门锁闭锁单元右后登车照明灯、、F223J389右后中央门锁闭锁单元，在右后车门锁上右后车门控制单元，在右后车门内右后登车照明灯，在右后车门饰板下方T2hx T6bh T8u T18b 2 针插头，黑色，插头右后登车照明灯6 针插头，黑色，右后中央门锁闭锁单元插头8 B 针插头，黑色，在右柱中部18 针插头，黑色，右后车门控制单元插头连接线总线的高位，在车身线束内( CAN ) 连接线，在右后车门线束内 ( 30a )正极连接线，在车身线束内化妆镜接触开关、滑动天窗开关照明灯泡、化妆镜照明灯、中部阅读灯、前部车内照明灯、中控台照明128R57R6连接线，在车顶线束内W W14W20W39W40前部车内照明灯，在车顶前部中间前座乘客侧化妆镜照明灯，在车顶前部右侧驾驶员侧化妆镜照明灯，在车顶前部左侧左侧中部阅读灯，在前部内顶灯上右侧中部阅读灯，在前部内顶灯上F147F148L65L150T2es T2eq T2et T2ep T2gt T6dr 驾驶员侧化妆镜接触开关，在驾驶员侧遮阳板内前座乘客侧化妆镜接触开关，在前座乘客侧遮阳板内滑动天窗开关照明灯泡，在天窗调节器内中控台照明，在内顶灯上T10o 10 A 3 针插头，浅蓝色，在左柱处号位6 针插头，黑色，前部车内照明灯插头2 针插头，黑色，驾驶员侧化妆镜照明灯插头2 针插头，白色，在内顶灯上2 针插头，黑色，前座乘客侧化妆镜照明灯插头2 针插头，黑色，前座乘客侧化妆镜接触开关插头2 针插头，黑色，驾驶员侧化妆镜接触开关插头连接线，在车顶线束内接地连接线，在车顶线束内行李箱照明灯开关阅读灯后部车内照明灯行李箱照明灯手套箱照明灯、、、、W11W12左后阅读灯，在车顶后部中间右后阅读灯，在车顶后部中间后部车内照明灯，在车顶后部中间T4cuT10f10 A 3针插头，浅蓝色，在左柱处号位4 针插头，黑色，后部车内照明灯插头10 A 6针插头，蓝色，在左柱处号位连接线，在车顶线束内接地连接线，在车顶线束内接地点，在中央继电器板左侧后部T10oF5T2dy行李箱照明灯开关，在后行李箱盖锁上2 针插头，黑色，行李箱照明灯开关插头T2ebT2hp2 针插头，黑色，行李箱照明灯插头2 针插头，黑色，手套箱照明灯插头W3W6行李箱照明灯，在后行李箱内顶部中间手套箱照明灯，在前座乘客手套箱内接地点，在左柱下部B接地连接线，在仪表板线束内( 31 )连接线，在车顶线束内正极连接线，在车身线束内( 30a )连接线，在车顶线束内接地连接线，在车身线束内( 31 )接地连接线，在车身线束内( 31 )连接线，在车身线束内用于装备带天窗的车型用于装备不带天窗的车型***舒适便利功能系统中央控制单元、后行李箱盖中央门锁马达/J245J393滑动天窗调节控制单元，在车顶前方中间内顶灯旁舒适便利功能系统中央控制单元，在驾驶员侧搁脚空间下面/ T2dz T6cc T6dd T10o 23 / 针插头，黑色，舒适便利功能系统中央控制单元插头T23 2 针插头，黑色，后行李箱盖中央门锁马达插头6 针插头，蓝色，在前部内顶灯上方6 针插头，蓝色，滑动天窗调节控制单元插头10 A 3 针插头，浅蓝色，在左柱处号位后行李箱盖中央门锁马达，在行李箱盖内右侧连接线总线的高位，在车身线束内 ( CAN )连接线总线的低位，在车身线束内 ( CAN )正极连接线，在车身线束内 ( 30a )接地连接线，在车身线束内( 31 )连接线，在车身线束内舒适便利功能系统中央控制单元、后行李箱盖把手开锁按钮、后行李箱盖锁芯开锁按钮 /J393车灯开关，在仪表板左侧出风口下方后行李箱盖把手开锁按钮，在行李箱盖中部后行李箱盖锁芯开锁按钮，在行李箱盖后部右侧滑动天窗调节控制单元，在车顶前方中间内顶灯旁舒适便利功能系统中央控制单元，在驾驶员侧搁脚空间下面/E1E234F248J245T10LT10o10 A 2针插头，黑色，在左柱处号位10 A 3针插头，浅蓝色，在左柱处号位T17T2317 针插头，黑色，车灯开关插头23 /针插头，黑色，舒适便利功能系统中央控制单元插头T2bh 2 针插头，黑色，插头后行李箱盖把手开锁按钮T3abT6ccT6dd3 针插头，黑色，插头后行李箱盖锁芯开锁按钮6 针插头，蓝色，在前部内顶灯上方6 针插头，蓝色，滑动天窗调节控制单元插头连接线，在仪表板线束内( 58d )正极连接线，在车身线束内( 30a )正极连接线，在车身线束内( 58d )连接线，在车身线束内T10f10 A 6针插头，蓝色，在左柱处号位接地连接线，在车身线束内( 31 )舒适便利功能系统中央控制单元、中央门锁和防盗报警装置天线/D J245J285J393点火起动开关，在转向柱上部滑动天窗调节控制单元，在车顶前方中间内顶灯旁组合仪表中带显示单元的控制单元，在仪表板左侧T6cc T6dd T10f T10v T10ae T15T15ab+3T16T23T32a 舒适空间下面/ 10 A 6 针插头，蓝色，在左柱处号位10 A 6 针插头，淡红色，在右柱处号位10 A 11 针插头，灰色，在右柱处号位15 / 针插头，黑色，舒适便利功能系统中央控制单元插头18 A 1 针插头，绿色，在左柱处号位23 / 针插头，黑色，舒适便利功能系统中央控制单元插头6 针插头，蓝色，在前部内顶灯上方6 针插头，蓝色，滑动天窗调节控制单元插头T8v 8 针插头，黑色，点火起动开关插头16 针插头，黑色，自诊断接口插头，在仪表板左侧下方32 针插头，蓝色，组合仪表中带显示单元的控制单元插头R47S111中央门锁和防盗报警装置天线，在右柱上A 防盗报警装置和防盗锁止系统保险丝，安培，灰色插座，在仪表板左侧下方位置附加继电器板上号位15 8 G 连接线诊断线，在仪表板线束内( K )连接线，在仪表板线束内连接线，在仪表板线束内 ( 86s )正极连接线右转向信号，在仪表板线束内 ( )接地点，在驾驶员搁脚空间，近左柱处 A 正极连接线左转向信号，在仪表板线束内 ( )。
帕萨特领域整车电路图word精品
多功能方向盘电路图（帕萨特V6轿车）2004.07帕萨特V6轿车多功能方向盘控制单元、安全气囊摞旋型电缆连接器，方向盘中多功能按钮+ 驾驶员弓囊气値览生器、喇叭按a （1-14）D 一点嵐开关E221 — 方向豈中的摄件单元，在方向盘上E44D --方甸盘中多功龍litfl ，左费，在方向盘上 Ed4f — 方甸俄中琴功能按曲-右鸥.在方両盘上 F138 —安全*dS 怪極型电樂琵崔蚕，在方问盘下方 H -斶叭按钮f 开董）Q24 — 安金P 的控制单元，拄中央揑制台的n 卞方 J285 — 鎚含仗表裡別单元 ^53 爭功能方同餌拎制单元，在蚪电笳扳上E, 9号 12（461堆电静）MQ5 -弓赛丸悴发生辭，甥累员峪，蛊方向盘由 55 —保5.衽保怡丝須上 T3L ?材価扶，看邑.在左M4疝圣克槃左侧 T5 —5计摑汝，貨色-在绸合开关上TSn — 5针疲头.背色•在安全"爆璇型电端连接錢上 T 阳 总针播头，孚色-圧点火斧关上TlSm — 18 nW 头，甲鱼,豊雄电為板上养9号位上 T32b 32tt 赠址，嫌邑，在纳含牧丢上 T75 — 荐廿捆纵，在S!±^315*1单元上J2BST32br£lJ 265T32ueIMI3 0 356 36— 正扱连扭战［W ］，在收盍板筑束内正枫住狂诜门&3】，在仪表叛坟朿内— 连挂罐I 亡AJN 总线喜位）“盲仪豪扳堀朿内连Ufi 1 CAW 低但），在價表扳強克円—檯地点.在中史电m&w接地连曲饋-住悦裹扳嫂朿内 按堆i 土扭饭•咅恢表扳绒束内37/2多功能方向盘电路图（帕萨特V6轿车）务功能方向盘控制单元、巡航定速控制开关Sion 03E45 —巡航定速控刮幵关.在铝合羿关上J220 -境动机控制单元.在境电机室的防护罩内J453 一多功龍方向盘控制单元・在境电器扳上乳勺号t （451 »电袪）S1D -保险贸10. 5A.在操险莖架上S252 一谍睦建3N 20A.蛊保验趣架上TIObhi 一Bit播勲黑色，在塑合开菲上T15a+3- 1S W头・白鱼.在岌功机控甜单元肪护睪内W号位）T18m —18tt播躺静色■要堆电WMS上氏9号位上T121 - 121 在览动机控制单元上—正械连接址4 （ 30a ）+在價験板线耒内15a）.在牧蛊板披束内一连接皴・在仪克扳竣童内1303Tl®nTl3J453f Tim'14Ti5a*^7J22Omi J・■XneinHlTl5a*3ii&D.35JlJDT121J57T1 flrW16JT153+3U00.35J 220T 121^751.0txflfE452004.07多功能方向盘电路图（帕萨特V6轿车} 37/3爹功能方向盘控制单元、双音喇肌继电器、喇叭（29-42）KfHQ.5 1.53 30 31 J2 33 M 36 36 37 39 S 40 甜42H2 —舄音粛叽H7 —低音审叭関刃吕PM叭维电器.在中央赴務板上4号性（53堆电词！J59 — X越点舞电器.在中鸞电髀扳上2号位（STCl!?电器）^53 -务功能方向盘控制单无，奇纯电褓徵上筑2号也（451维电器）S240 - 尿险址40, 25 A -在煤险星槃上1■弘—石针播头，肛色.住右A枉处汕号位］T15t —Wtt捆纵，虹色，在左A ft St {9号位）T16 自塗斷榷口. 1S HI® .黒色，在樓档慢颯肝阳近T10m—侗针插孙，黑色，靈地电盘板上E. §号位上*??）连越违（自搐BiK張h在悦芸版线束碎AMI—连援筑（痛驰］.在故寰板线束内^）-接地点.柱右A柱业④—摧堆点，在左人柱处剧—接览连楼馥.在右丸il迪東舟订巧扭地连推桂，在左大灯境童内2004.07导航系统电路图（舶萨特V6轿车）38/12004.07D -点沁抨摊E2fl —开天利仪表服明性割 J5S — XMA^电器，在中央电器扳上2号位（370堆电静） J285 地合仪表控務单元J412 一车我血诂的控剝单元，柱乎制动杆左側 R38 一电话话筒，在内顶灯内 Tlsi 1 Sfe.在车戟电话的檯削单丘上.用于车戦电话 T2bq 一2体病轶*黒色.在内顶均内 T3 —31111头"黒色，在开关和悦號累明谓节茁上 T8v 一8桂猶头* 在百朮开天上 TlOtia — W 针抽头.御色，在左瓦柱睦「寻谊］ T18： 一 18軒陌去一黑也在车益电话腔制单元上 T32a — 32H|S^-盘色，在绍台仗表腔制单元上一连｝S«t （58d ］,在仪表板逹束内一连接（ &6s ）.在仪东抿线束内§车载电话的控制单元*电话话筒（1-14）1T1OT1iS0.5K 0 5 ■ T :■he 科世0$ 'T2M?A51白 fl.5 H±TiDbaf3甲 Tiotaw討 Fn 白0.5 iQ.5Y.trim T19H1BJrial1 Q111■ D 蚀J 屬T32aJ30沙一正凰连接堆心0】”在仪裳梅线束片阿—正朋産技线［30釧，在仪表悔块束內 »?■ 一正轅黑锥连推点（3口）“在申央电器扳上 益，一按地点〔收故初J.在中央控制台创下方左憫1-T1W10|血Q5t.O3的 导航系统电路图（帕萨特V6轿车）2004.07收音机和导航系址的帯显示单元的控制单元、临音机，车载电话/导航系统（GPS ）夫线、扬声器门｝3Q15161? 20212233 M 25 26 2733JCT3 -收圧机和导航系统的带显示单元的哇削单元，在悅it 扳中间R20 一左前岛音插庐鉢-在左甫车门上 R21 一左前抵皆杨尹睛-在左前车门上 R22 右前高音扬帛辭，在右前车门上 F?23 —右阶烁音插声器，在右前牛门上收誉机/车嶷电活/导肮（ GPS ） Sift.在车顶上一1杆插头.&&■在收音tfl 和寻航乘蛟帥芾呪示单元的控制单元上.用干肆航^9c （GPS ）—1 ttlSife.白色，在收童削和导航系绞的带品示组元前檯制单元上'用干44誉担 -1計病头.金在车两话面&91.书于异航系纯［GPS ） —1针插头，按黑鱼、柱车颅后面右制“用于牢甑电话 —1廿插圭，S&.在车顶后面左魯.甲干收音机T1am - 1 tSSft.在換档肝左倩，用于导航乐块（GPS ） Tlw - 1针病头.黑色,屣換档杆左隔，用于收昔机 T2ck 一 2杆恬头.黑色.在左前门内.懈宙机上方 T2CL 一2针括头，翼色，在右葫门内.帕宙机上方TS& —8打牺菲，棕色，在牧音机和号航玉统的蕃显示单元的揑制单元上 T8c — 8»ft，在左 Allfib （ 4 号位）T8d —8廿福去.囂色，在右AGSh （ 7号位）T32< 一 32杆施釆，抚色一在收晋趴凰导航乐统的带忌示单怎的悴制单元上r?$+ 丁f* 「-Ml 苛R"回■RI0.50.9I蜕2M21 ) 0 OJ1班』屮节1 1 1孔 AJaJahB1 1- .1 .1 1.Wil 1.0fUtlwrtiRjgWl* 1.D0.5il I 0aT 肚52EL/2导航系统电路图（帕萨特V6轿车）36/32004.07收音机和导詭系统的带显示单元的控制.单元、扬芦器｛萌-42、J503 4S2W1和导航系竦的帛显示单元的桂制单;FL 在仪佥扳中间R15 一左馬桶内錄-在左后车门上 R15 一右后陽声在右后车门上T6f 一0针插头■辽色，在左E»±±bJ5O3rTea'4 iTBanT导航系统电路图（帕萨特V6轿车）36/3 TBfirl —6甘则典.虹鱼，在右B柱扯T&a 8甘挡央.擁色，在.收吕帆和导肮系统的帯显示单元的控制单死上T&C —8针陆头*禺色，在左人柱牡（日号|1]T閒一8林粧头.甕色,在a A41Sfc（7号位]2004.072004.07收音机和导航系统的带显示单元的控制单元、CA 忖总线，自诊断K 线（43-56 ）H! LI r-i血!>1 星±11.0 l.flF1J5 —冬功堆开关 J265一组合枝弱痊制单元J5O3-牧育机聃导航為统的带量示单元的控制单元.在议我權申间 M16—左惋车fjM17 一右倒生灯S237 — 保37. 2DA,在憬检覺架上S308 — 保醴星.15A-在收音机和琴航系皎的帝星示单元的控劃葷元上 T&3 — B&.在左庫灯上 T66 - 6WW 头“ Bfer 在右用灯上—连啞线（转連悟号）■在仪套扳栽束内 一连段缆I 自樓断KiS ）,在價表扳舉束内 连惓理（创车坊），在仪临扳线车内 連膜线I. CAN 总蝮离悅）.建仪表扳进束内 连旌媒I CAN卜 在仗it 板贱束内—SFWB4S 连接点130）,窃中吏电诽扳上I®T32C/1F125T1(hJ6 J 獅T32WH CAJJ-L0.5IIMi? M IBI —L□ Tl5^n+3yi 0JmT33W6 CiW HIT20b T32a TS2b T32cT& 黑邑.在牧画机甜琴航系坡时带品示单元的樗制单兀上T1th —10 tt插丛.市零功能开关上T15aa+3 - 侣针插头.袍，灯邑-在右A Hit （15号也〕Tl5m+fi —刘针播头.棕色' 在右A柱14号位）T10 一目谆舒犠口，帖甘播头.粵色，僅損档W!纵杆附近20 t+（Sjl（r色.在收音机和寻航系统的带显示单元的控制单元上32针描头.蓝色"在组合價豪上—32针描贰.母色.在组合仪醍上—32HI4头・在收政机和异航系统附带且汞单兀的慄制单冗上—IF岷连（ Ms）,在仪耒板线車内2004.07导航系统电路图（帕萨特V6轿车）36/52004.07收音机和导航系统的带显示单元的控制单元、CD 转换盒（55 ）J503 一牧晋机豹导IK 系统的带51示单元的栓嗣单元，在申间 R41 — CD5S1S*.在行麥無内左IWTlObm —10针插去 蓝事 在右A 注J4（2耳世）T12bb — 12SHS*,鼎色•，CD 机上T.2Db — M 针瞒头.直酋序色，在枚音机和耳航系统聒带显示单元的控制单元上T2Wr20T 岡朗g T20bi'1 d T2flb ilT2O6flBJ2QD T20DI1 3fT2flW12收音机和导航系统的帯显示单元的控制单元、DVD 播放机（57-70 ）71 7273 74 75 75 77 76 閃 80 协 即 阳 84J5DJ收青机和导航系统的帯显示单元的控制单元.抚故表板中间R129 DVDM 机.在后座舞背中间枝手后面 T2cs - 2 0'头.如在DVtHS^机上 T2d - 2针插头.白色"社DVD 播放机上 T2cu 一 2针描头.红色.在D¥D 播放机上 HObs -馆計摘头.白色，在£Att12号位30n035n T7'aiT32c - J2针插头，在收音机和导航系垃豹带显示单元前控制单元上后座椅控制电路图（帕萨特V6轿车）2004.07后部扶手内的副驾驶员座椅纵向谓藥开癸：后部扶手内前副驾驶员座椅靠背调节异关（勺十）E2fl 一开蓋和仅电朋明控制 EJ75 副生驶员座樹纵曲ifl 整打关"后訓扶宇内E478 削皤驶貝座釉11背调节幵关-后記快手内L76- tSTBffi 明灯\3 一3针描魂，里色、在卉关和視熹醐明iffl 书鼎上 T4U —4针聒殳-里色，衣后座埜中间下面T&aa —5针幡头.黑色、忒鱼标记，左刑翹疲员座苗甜背训节开关上，后邸找手内 TSab 弓针括头一里色，艳色标记，在副童驶员堀血迥整并黄上，后耶扶手冉 TS BC --6卄厢头一红色.在刚裁驶员轻揖底部（F 号忸】TlOr 一忙针価企，菠色.在左AliSlHE 号位） 一连技线｛5M ）,莊仪表扳蜿克内连技线|5跑），在后座抽桎制过克内 —住無煤，在后座將捏別找耒内—iiiKiS ，枉后座带揑剝钱車内连强绪.在后議掛椁刖栽束内ilUtitlSW ）.在后诜束冉!TE<7539/2后座椅控制电路图（帕萨特V6轿车）2004.Q7后部扶手内的剧驾驶员座椅前后部高度调节开关（15■輩、E4再一刨驾裁员座狗前部咼度洞节开关，后和按手内 EJ77 — I'J 驾確貝应畅后筍髙糜田节开曲，后亂扶手内 L76 — fSIBM 明灯rSad —5针皤头.黑色,虹鱼抹记.蛊訓驾骏员座椅后部烏證洞节开关上，后郵扶丰内 iSae —5针旃头.黑色，绿色抹记，衽刖管址员座抽罰闸鬲Jt 训节开英上，宾刪搓手由 两 —iti^ I 5Sd ）,在后座惜揑制线童的 @ 一连按线-在馬座焉控制线束内（冏—连）8^-在后寵掛裡刖嬪朿内 |錶;i连損线-在后sterns 内WH0.5Q.5 0.5id'zll^ad'lfiTEadrsE477T fL 帀j|T£M-后座椅控制电路图（帕萨特V6轿车）39/32004.07可加热副驾驶员座椅控制单元、副驾驶员座椅纵向调整开关*副驾驶员座椅前部高度调整开关、 副驾驶员座椅后部高度调整开关（29-42 ）E&J 剧驾亚貝肿简纵厨闪幣幵芜.在副骂莊员腔厲茹炉右便EB5 一抑骂驻見屋體前茁鬲度過帚幵关-在*1骂转员座特笙右陋 一刖鸳驶员宦鶴后邯高度渦整开关，右訓驾驶贵座特垫右博E 対 剧骂驻刁屋輛第背谒节幵关-在"骂雅貝厘橋蛰若倔J132 —可加怡利曹瞠员座柏控制单元.衽副驾驶员座昭庭部右厦 T2tob —2林柚乳黑帕在刷驾驻見序杓畔禅诵节丑关上 T80h — SHfS^-Sfe-在座轲调幣丑关上Tiaaa — is 针播召:.霍芭-在可加抽劇塚驻贵座樹控帛1单元上®zT1汕Ti 血mf16TlSija I MSTIM T103百TIE 垃 占T1曲』-ife Ju -lu T§bN?JT Hbh£ •T 牝 hrt T 軸曲郭邛btV 】閉T 】bh 门EB5Eb6后座椅控制电路图（帕萨特V6轿车）2004.07可加热副驾驶员座椅控制单元、副驾驶员座椅前后遷节电机、副驾驶员座椅前后高庚调节电机、 副驾驶员座椅靠背调节电机（4弘56 \J1S2 可加曲訓暫驻员座椅桂制单元T2bp — g 廿惭头，慝色，症剖勾韭员座椅下，座掛％节开共左（B T4g — 4（113^.在右前止榊下 T4bj d 计桔头，在右新座肚下 T4bk —4针播头,在右hi 座特下T4bm4针隹头，在右粘座椅下Teat — E 针播头，虹色-在冇前座樹底林｛J 粹恂） TISaa — 18tt 怔头，在可拒I 热剧鴛毗旦陞椅腔剧单元上 S80 抿险丝.St 色W- 30A .在閑勺』肆申.去権上号也）VJ1 —副驾驶员座出前后调节电机“在副SWM 座槽底部前而 V32—圖弼驶员座崎前就逹渕节电机，在副驾韭员座椅底般右恻VM -则莺驶员座様后高度训节电桃，在副包址贲座椅髭和右憫 VAG —制驾驶员痙榴和背闵穷电机，在罰彗莊貝It 音左侧下面 两-连按农，在副耳驻座轻地束内（U€）—按地点，在左A 枉处金）fftawts 连棲点iso ）,在电曳电益扳上®1 「的训1「羽 3M|⑴时血P-Tiea^il\ 1r r2.5HJ5E1V 站T<tW7Lribnfi43 Jd4E 4T 4B dg 50 51 32 53 gd 55 562.$T+gQ后座椅加热电路图（帕萨特\/6轿车）40/12004.07左侧可加热后座倚的调节开关（1-14 ）D 一点火开关E20 —开关和仪衰灯樫制 E12S 左罰可加捕后座描的谓书开关，在后匹幡申间扶手上 L76 —按tl 卿碑灯S5 — 侏除程5, 10A,窃保隐鶴果上 S244 - 尿险竺斗山3CA-在携险星槃上TS —乞针插头，壶开关和悦蛊昭昭讽书器上 T&ci —取甘描头，蓝色”左辰座描塑下面中闻 T&v - - £ ft 摑扶，31&.衽点火开关上T10h — 10林插扯，痔色，在右A 柱» （12号位］ 回 正换莊接?V ：T5）,在仪表扳址車内 @ — 连tf^（58db 在便舅梅疑克円Q 正枫连IfttS （ 30 ），住仪表皈战束内（Arx ）— 正换注接线（M5ah 在怛:需梅纯棗內 備—正规连ffii ■： 30a h 在仪表tfi 蛭束內Di;12 3 4 5 5 7 9 5 10 11 12 13 14连按境（畀日|.在后找束内 — 正拔建接线比前自卜在后统束内 — 正换連接皱厂関h 在后统束内 -接扼洼接蜕.沱后徉末内 — 扭地席，在中央电SS 左整.按圮连按堆，在炊熹板线束内 —正扱抿挣连接点；3D ）,在中史电務梅上40/2后座椅加热电路图(帕萨特V6轿车)2004.07左测可加热后座椅及靠背、后座区左侧的温度传感器(15-2B ) J.T LIum1*3U£rG&4 后座逗左鬧混宦廿感瞬，在左個后座将垫内T2un — 2针插天.黑:白邑，座特垫下方 T6€L —取针擂头，堀色、左左IH 后座杨塑下方 Z10 左删可加抓后座描.在莅側后Jffi 椅墜内Z11— 左到可加热后决枸-K 背.在左制后脛将書肖内@ —接抱遅接线，在岩线束内(ABI ；—扭也连提妹，衽后座抽加松竦束内 ® -正按逢按堆，在后座樹加岳纯朿由后座椅加热电路图(帕萨特V6轿车)40/32004.0729 42 )E129 iffl 节开关，右他可加烘后座筒.征后座楷申间扶宇上 G95 — 港践传感誰，后座区右怖，在右1M 后止楷tfr 内 L7B —搖 tBSlIfi 灯T2tn 2 ft 価臥，黒;白色,在右刮后At 辑St 下方 TScm — 6 沁、在右隔后摩插绘下方 TfiA 右针插头，煮色.在后座椅墨下面中阎 Z12 - 右洞可加热后脛荊一在右鳴后舉焉炼内213 — 右關可扣朋后座樹-ttft,拄右舸后座罂韋*内 剧—扭览连tiUt.在后业椅加松疑束内/阳;—正扱連按域，在后座樹加盘连朿内 W —擢览连權罐.在后战束内3號 fl2 O.i 0 51.D2004.07DVD 播放控制单元、DVD 播放控制器｛ 1-14）D -点火升瓷E800 — DWD+1戲性用|窃，后脛，蛊后腔翥禅中间狀手內J812 — DVD 捣披控制怕元.往厅率轩内左后疑章上拧 S186 - 保駐丝，7.5A.在菲和绯电誥板上］日号位| TBv — 8封捆冬，Sib 在盘況开芙上TlOf - 10针播头.宦鱼、在左A 桩处*号笛〕T12N — 12軒描头.在后l®flt 背中间挾干内 T 仁切—仁针插头.翼氐在祎李箱内左倚悴*上方 T12tA 一 12 绿性，在DVD 播敲標糾卑无上T12bl — 12«+樋头・Kft-在DVD 苗啟控制单元上 倒［：-痒15找*血），在（JtSfett 束内 W -正段连慕坡［30a h 在石经束内 斤遍一连接釦睑）-咅后卿m Q —踐地连接线-在信蟲来内 @— 正职蛛桂连崔点（30）.在中央电務飯上W 一 孩地点（收育机.1-莊中虫咗制台前下有左他il 斥 05u.ynawfi% 亠IWJD^T12bW1J013®|T1：tW12^T12H/1 iT12DLf2r 『|T 12WJ<i-T1 35L/5I ■iT12tU121D.J5 D1 •350 1J5DJS0.35 (1.35Mil铉(©nm0.35L AD 、F '2W212&P3LTiitiin 23&州DVD 播放电路图（帕萨特V6轿车） 41/12004.0741/2DVD 播放电路图(帕萨特V6轿车)J 箭31a yE?oaE20 奔黄相仪表兼明悼制 E800 DVD 舐故控帮為.后座-在后座琳背中崗扶手内 J393 — 都适电子駅统控制单无JA13 — DWDjfi 放控制单兀.在柿李甫肉左后龜罩上方 T3 — 3 ttlS 头，黑鮎在开关和仪表鸵明闪节苛上 T10f — 10 H 插％,區赳，在左Att»( 5号位］T12bi — 也卄插咲，B&.在后座尊背中间強手內 T12bj 12 H 插圭.黒邑，在厅李莉内左后轮孑上方 TMaa — 20 球L 在DVD 厝放揺制单丘上 T2? — Z3廿啣氓，黒色，在野迢泵统腔制单元上it 接^(58d)r 金快熹槪线韦由 连tftHt ( 58d}.在后戏束内T12L U ^D.3503^ 14j.Tia)riQITi-ui'aI2M4OD.-35右 ITU 羽口JHoaaJlTD 松MT Ubvil^ITiW'DDX/D播放控制单元；前座DW 幡放控制器（24A2 ）E301 前座DVD K故控制萃，奁摆宿卄后面J313 —DVD皿族控制单元，在冇李絹内左后轮罩上方TKIbT - 10It 18^.白色，在前IfiDVDIija槿剖誥上门2味一12tt|S^.味色.在D¥D播绘绘制单丘上连扭5Sd].在岳圾束内接建腔按维，打后线束内2004.0741/4DVD 播放电路图（帕萨特V6轿车）2004.07DHD 播放控制单元、DVD 播放机、收音机和导航系统的带显示单元的控制单元｛43>56）Q.35 |D.36 | fl 35I'0JL ,:£rl 'P lLTi ohfl±Ti "诙JT i 曲如T 使毎「阳J T 1 o 昭1 Q $ |rg可苗 |('7 Ts TJ503 -收音机和导粧甬统的带堰示单元的控帮处元.往仪表板中间 J813 DVD 摄故惶制e 元.在柝李祓耳左岳轧审上方 R1M - DVD 播故机-■&后座矗背中间扶手曾面 S309 —保竹延一 g 庄DVD 拇放机上在DVD 檔绘桃上.—2tt*S*.白色,—红色,—8筍福兴，堀色, 在D¥D 播按机上. 在DVD 檔按机上. 在DVD 曙粗机上 S. DVD K 箍枇上 用于左出in 刍疑捡出 用于石宙谏吕麵霑出T15b5 - 忙针価头.白色，在A#± 12号位T12t?k — 規色，在DVD 播股泾制单元上T'J2c 一 32ft Ji 头"蛊收音机和导航爭址的痒显示单元的腔制单元上JfilS1^T1S«W5 1T12BW2胡严勰严旳严胳口讦T1如T2ts T2tt T2tu TBtopTBtoq T 目呦1T 邮5505155T 帥屮Q —按址连找蛛.在后蛭末内2004.07242004.0725H©¥HS7 80 is 6* 61 6263 &J 常 EE fi7 EE 曲 76Jfll2 DVD 播故控制单兀“征疔李箱内左后轮罩上右 T1Cbq — 10 t+IS^.白芭.在驾世员轶战鬧的显.示屏上 T12b*n - I2$ta 头” JH 色.在霍掘员座構应韶右优 T2flaa -■ 20 捶法，圾芭.在DVD 播血桂別单元上 Y22 — 彗驶员的星示屏.牲住驶员弘枕后面DHD 播放控制单元、驾驶员头枕恻的显示屏(57-70 )J&13 ■T ZOaaJUT2Daa^160 3$0 3=5 0 35®_ ^T2O3 3/1 afl SirT2Daa^i9T I2brrt1,T12bi^2T 1 2lHiV8ljLTT2bmnS 0.35fl.35 a0.350.35 亍丁血昭Vj1Obqf10'Tl2brttf712L.M90.3541/eDVD 播放电路图（帕萨特V6轿车）2004.07D\/D 播放控制单兀、副驾驶员侧的显示屏（71-04Tl 72 73 T4 75 76 77 78 73 SQ 31 B2 S3 34J813 T10brT12bn TMaa Y23 -DvDfflfe 控制单元-在疔辛藕阿左馬轮罩上方 …10针病灵，白色-在刖監驶凤兴枕■删的昼示吊上 -12针描头，卑色-在刖雲驶员產樹底締庄制 —20针插从，蟻色-DVD«te 控制車元上 —科驾驶员头枕傅的星示屏.程副耳驻员*枕后面iTTDaai 1?T^DjaJCAr^paaiH rT2Uai? T2g 用T^Daarig4* r iSbrn 1!I T12DFV2:Ti2bm !0O.»0.35^T10brJ10白STi 2bi«el2brM7 口0.35^TIObNBI2bnf&TTIDbrt?iTinhrfefl.Kf TlObrJ2Ano 咖舒适电子系统电路图（帕萨特V6轿车）43/12007 07驾驶员側车门控制单元‘驾驶员侧电动捲窗机开关、车内中央闭锁幵关（卜也）E39 一后电动揺£机锁止并关 E40 一左前电动摇窗机幵关E53 -左后电动捉窗机幵关（驾驻贯控制） E5£ 一右后电动摇耳粗开关［驾驶员理剖） E81 -右前电动握窗机幵关（驾驶员控制） E1CC 一车内中虫闭钱幵关（驾驻员控制） J385 -驾戦员構卑门捋制单jt L5i -摇曲机齐董指示灯S37 一慄磴扯.黄色描座.3€A h 在附加堆电誤板上［E 号位\ T10L -⑴针插头 黑色.在左人桔处M 号位） T16C - 16针橢圣，棕色■在里券员韵车门控制单元上 T29a - 25针描舟蛊骂驻貝侧车门控制单元上 V147 -驾驶员恻电动撓窗机马迭负I 一正战连損蛙（3帖卜在后蛭束内 罰-正輟端栓连接点（30a在中央电器扳上」2北耳pg 曲£®Vur II/T2&BH5 -iITl Sa.'25I I T29a'23j17293/6TfcT2T16tJ3TT\6tii6 " Tl 5C15 T1D £M1Ess L$) El 50 EJ9U'tl i*Je AJfi9 350.355 E^i43/2舒适电子系统电路图（帕萨特V6轿车）驾驶员側车门控制单元、驾驶员侧的闭锁控制单元、左前门踏步灯（15-28）FM?「一驾驻员优的闭锁控制单元J135 一带记忆朗驾驶员座拇训整揑制单元 J3B6 -驾驶貝桶车门控制单元TSbi 一8针插头，孚色，在驾驻员删的闭锁捏制单元上 TlDg -M.在左冉柱«：（ 16号鳖】T10L - 10 016^- Sfe-存左 Af±St （2 号（± }T10z 一 10针桶头-棒色-在骂驶员建畅戯和M 号曲） T28 加*怖头.红色.在带记悒的驾惓员座椅iffl 节控制单尤上 T2&B - 29针插头，在驾驶貝*1率门擦制单元上—左苗门越步町@ 一樓地点.在左A 柱处|>1 I 连接如开门信号）”在驾驶M 车门线来内l ；W5<J — 连按饯,;CAN 忌強的高位}.在虑盘堆束內 仏蜀一连t£iM （ C A 忖趙践的眠位h 在底盘蟻束內2004072S 26 2BQ 邹 D3S &15J3S6^■129^10 ±■729^26 i T29*'51T3WI11-129^1F2200T1QLJ7 BUSrL T2W27EIWC<| '.'ll T^W6op«nTBhrtRMg iflbUJ ■ 31 TEth 1Uc.C" E T 2颁TBDL'1RMY rsbirs舒适电子系统电路图（帕萨特V6轿车）43/32004 07驾驶员侧车门控制单元、后视镜调节F 调节转换开关、车外后视镜加热幵关（29-42 ）0 -点火幵关E43 —盾视镀调节并关 E48 后祝烧调节转悔幵关 £231 -车坏后视镜抑掷并关E253 —后祝悽同搐幵芜 J3B6 —驾驶员初车门控刮卑元 L73 后祝權调书幵天朋明灯 S6 保睑竝乳5A.在保睑址架上 T 弧 一£针描头，憩色、在知焙关上T1Cf 一忡针插缺，蓝色，在左A ■柱处2号代） T1CL —10针拖矢 里色，在左点柱处号位】 T10^b — 10针插头 在后视镶调节开挂上T29a -却针痞头*在驾驶员韵车门控制单元上 正15 ）,在怛査板裟束內30a ）.轻后部姚秦内Tiaabi'630 E>'t20.35LfFTICatulOE. 3335noairfsJJtl 战1.CJ129^3F a iiJ186riaoi J rp opneg.'s43/2舒适电子系统电路图（帕萨特V6轿车）驾驶员恻车巧扌空制单元：驾驶员侧融金调节马达「驾驶员两后範卷的加'嬴器7 43-56：43 44 45 盟 WT 朋 SO 5152 53 54 55 56Jt36 -爭记1Z 时彗腔貝曲櫛iffl 黯控解单无 JB06 —気驶员傅车门控制单元T1O0 — 10针插头.灰色，在左遇柱怔（〃号滋】T10? — 10针插头，棕色，在驾驶员座禍底部（4号位） T12bd — 12 Sft.在左前门内棉習输上方T2S — 2B 针播头，红色，柱带记忆的驾驻贾座椅涸书腔制单畝上 T29f] — 79针插头.在空驶员帕车门控制单兀上 V17 —驾驶调节马达V149 —驾舱員1M 后枫Utiffl 节込达 2二-弼驻艮佰后侧徙加第器@ —在接建I 后视谨洞整〕，在驾驶员髓车门役束内 （205 1 —接地曲魏fc,在驾驶员侧车门线束内 蠡） 確地羽赛线（传!S 制赛地！，枉底盘线末內2004.07li?u啪C-5田't d b 255-.一FH^話l-i'T 驚*旳h 12/4:ag;Eg=hi M3—卜 M屿戶E Im口^=a.-Q診J 卸2?T捫B bo05_5.Jl^E21iT3J« *lT2Stf2 召 T 对和 T5_舒适电子系统电路图（帕萨特V6轿车）43/32004 07驾戦员側车门控制单元、油箱盖开启开关.油箱盖幵启马达、遥控闭锁幵启开关的昭明灯“ 中央诩锁系统｛帶安金功能）的警告指示町｛ 57-70 ） ____ ___________________31 -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- J0E20 一开是相攸融啤明控制 E2D4 -油箱茧幵启开关 JG85 -细合仅在柱制单元JHS6 一驾驶员侧车门腔制单元 K133 中央闭矗岳统i 带安全功能）的誉吉指示町 L.104 - i£控闭兹卄启开戋的照阴灯T3 一 3計橘豊-在开去和牧表照明调节JS 上 TlCf — W 针插头.蓝也，査左心柱处｛目耳立） T2«a 29 itti 头，在驾兼员備车门控制单元上T22a — 32针描头"更色，在塑合仪衰上 VI 55 —讷轴益JF 启马达电;i—连核城（58d h 在仪盍扳蟻熏内（fi5U —连楼述（旳bh 在弩理员侧车门徴朿內 備｝-正扱连接S （ 30a ）H 在后邯氏束内（mo ： 一连f5^（58d ）.在地漲蛭束内 Q ）—睚罐点・在年A 柱处-按地点，在右日苍处—按地连拄线.拄左犬灯线東内t 由：少岀） 一接地连接线.左后纯東内（由④份出）■接地连接线.在骂驶员UH 车门S E SA*■孑 L^p罟0 353bJ2时 T32ai'20T2Bai1243/2 舒适电子系统电路图（帕萨特V6轿车）左后车门痊制单元、左后闭锁控制单元，左后电动揺窗机开关、左后门踏歩灯（刊述4）jljE52 -左后电动橋窗机幵关F222 -左后闭顿控制单元」阻中幵关处于车门打幵的忖蹩）J386 一左后车门揑制单元L&5 -摇蛮帆幵董指示灯T5f— 5针插头T6tp 一 fl针插头T8t 一玄针価头.黑色，在左E莊处T16a 18针插头.在:t后车门控制单亢上V26 -左后电劲摇窗机马遠g 左后门晔步灯-连揺纯.在左居车门线来內-正般遑嶽线（冏B）,崔后线貶内-iEtfiU接线（泊在）.在后线来內连接纯（GAN梏坯的髙赴1，在底盘绞轰內_琵接绞（CAN总般的恆位|，在底盘线束內接地点.7F左日柱业2004071』0.35J51 eus-LJ38BI B U5-HfTisarii0甲F耐】f-TIBaiH TT1N19ATieaiiE-i T18ai,11183/2'TCbp'ST1836TIM，TUBai?Tt：Lp 4■TaUx1 JUJH0.5I5TITIBS13T1B3H4T阳的run! ofT«bp-674eo Bl0.5rjjfl m 白IS舒适电子系统电路图(帕萨特V6轿车) 43/72004.0785-98 )F221 -右苗闭锚控倒单元J285 绡含仪袤控制单元JBBr -右前车门悝制単7ET9bj £针插头，喫色，在右前闭锁控到单兀上Tig —10针播去棕色.在左A拄觇*号位〉T1OW - 10针插头，熱色,在右A拄处M号位) 丁29b -曲针插头，在右前门控制单元上T32b —32 编色，在组合仪表上W32 -右龍门踏歩町iRis) 一连毬堆.在右擁率门线束内(m}—正按注按址⑶ah在后堆乘内g：-连接绒(C＞血总變的高位」，在便訓板线束内碍 -连檢罐［CAN幕堆的怔竝I.在悝表梅蛭朿內:呵-正垠连接萄h在后线秦内碍.一连按i*( CAN总线前离位卜崙底保统卑内U吵—连複线(CAM J J；娃的低位；，在底盘蛙束内④—接地点.在右AttSb：^：- 一接地逹接线，征右蔽车门垓朿內i.3J*yhil uT2W1 T29tif4 T2BW3TBW1Ct 35JhasT^MSiCAN-LJ1E5 T鲜毗CAH-h1 jM却輝抑fjkD.5 15 06tygi^nTW2 '7tehM -i TBWi|9 妁㉛血Brfl 應i4 II咱切Hi T I ow. *U.i白2.5T-T^brttlT：呵D31TiOw旳43/8舒适电子系统电路图（帕萨特V6轿车）2004.07右前车门控制单元、右前后视境调节马达.右前后观镜加热器（99-112}©T IMI脚ElQK"21国習9 100101 102 103 m W5 107 tOB 1W U0 111 112J136 -带远忆前鹳驶员座椅诵fi!腔制甲元 J3S7 -石前车门控制甲元Tioaa-何针插坠.绿色.在右A 柱处［1E 号偉） T10w- 10针插头•黒隹，衽右A 柱处{3号注］T1te - 1E1针插头 棕色.在爲翌员座椅庭祁［4号位］ T12a W 针插论床色，在右曲门内福極机上方T23 - 2BlttS 头.红色在带记忆的第把员座槁谄节担制单兀上 T29b —爲针描头"牲右前门樫制单元上 V25 -右前后報慷调节马达 V150 -右前后视镜调节马达 冬-右前后权働瞒善迪站-加赛卷在右前车门皱耒内 ④-连后观镰记忆〕-在底趣規束内画-连搭皓＜ CAW 杀罐灼高位）-在程瞬束内 爲;〕-（ CAN 的低位h 在底盘统奉內3DT29iyi4- T29N1T0.35Iffjrjffl 1临 a 抬@ T U D W J2：b舒适电子系统电路图（帕萨特V6轿车）43/9右前车门控制单元、右后车门控制单元、右前电动摇窗机开关、右后电动摇窗机开关（113■穆乔_V I *rrrr対白a CTH比伯L53 E FT113 114 115 116 117 lia tig 150 lit 122 1?3 12J 125 1?SE54 一右后电动摇苗机幵羌E137 —电讷襦苗机幵址｛在右前车门上〕J367 -右前车门控呂偉元JJ99 右后车门控制单元L53 一福童机弈摊指示灯T5f —5针插头，嵩色T5g — 5针插莫.B*T18b— 1E针描头，昏右后斗门控制单元上T29b - 在右前门控制单比上V27 一右后距琲程窗机马达V143 -右前电动祥商机马达2004 0743/10舒适电子系统电路图（帕萨特V6轿车）2004.07右后车门控制单元*右后闭琐控制单元*右辰门踏歩灯「2匸MO ）F22S -石后闲鎳腔拈单元 的日9 -右后牟门控駅单元 T6bh - 6T8u — 8针插去 屋色，在右B 牲处TISb - 1F 计插头，亞右后车门控制能元上 WJ4 -右后门跨歩灯@ —连1£^-2-.在右后傘门圾束内（m ） •正极连勺範\ 3fla ），在就東内連云-正极连搭炒1 30a ],在謀束内 皿、 连建妓（CAN 总垃的高恆h 在底盘妓束内-连样绒I 匚阴总址的低位卜在底盘疑聚内摆地点-秆右E 柱处3a 15 0J5i2.5fflTausHT B ^itottUM a ?5ti.» 2.5 ■ |B ^L I ■T 1BI^12 JsfiS1 5U3-H 1^0甲 n stunTTIBWIQ古Th 別训別玄E T T BW ST10W6j T18tW7T 心二蔚也 妝ft.0.5 0 50.5『IT6WV5 T6fehM'4 TSbhi3。
2大众帕萨特中控与天窗原理图
1.中央控制门锁系统组成结构图
图 中央控制门锁系统组成
1 2 3 4 5 6 7 8 9 10
19 18 17 16 15 14 13 12 11 旋转锁闩
微动开关
微动开关2+3发出信号：
“闭锁”指令 “开锁”指令
微动开关4+5闭锁车门闭锁车门，有保险微动开关信号：“车门打开”指令“关闭车门”指令车门手柄操作
电机
图机械钥匙闭锁过程
4.帕萨特中央控制门锁系统电气连接示意图
30电源线
BUS-H BUS-L
驾驶员侧车门控制单元
F220
31接地线E150
图中央控制门锁系统电气连接示意图
5.中央控制门锁系统的组成
图 中央控制门锁系统的组成
6.帕萨特车内中央闭锁开关原理图
图 车内中央闭锁开关原理图
舒适系统电控
单元 门控单元
钥匙 J386左前门控单元
搭铁线
棕色线
左前门组
合开关
E150 车内中央闭锁开关
黄/黑线
图 车窗玻璃升降控制 9.电动车窗防夹功能结构示意图
图 电动车窗防夹功能
11.天窗自动关闭原理图
图 天窗自动关闭原理
12.天窗系统组成示意图
电动车窗主开关
电动车窗副开关
电动车窗电动升降机
前电动车窗玻璃
升降机
电动车窗
电动机 前电动车窗玻璃
升降机
电动车窗电动机 印刷电路板 电机轴
霍尔传感器
环形磁铁
天窗旋钮 天窗电机
天窗模块 雨量传感器
13.电动天窗控制示意图
图 天窗控制示意图
门控单元
舒适系统
电控单元
天窗电控单元
蓄电池。
