氩弧焊焊接参数表
编制：
审核：
批准：
戴好头面罩手套穿好工作服工作鞋以避免电弧光中的紫外线和红外线灼伤焊丝直径co2气体保护焊参数表
xx公司

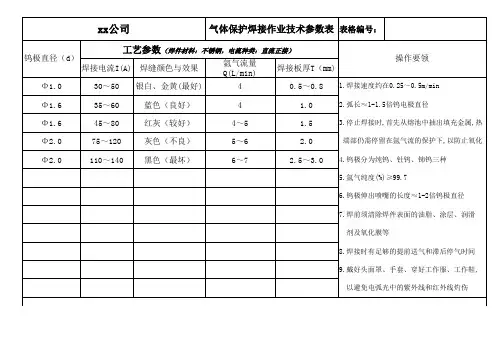

气体保护焊接作业技术参数表 表格编号：
工艺参数（焊件材料：不锈钢，电流种类：直流正接）
钨极直径（d） 焊接电流I(A) 焊缝颜色与效果
氩气流量 Q(L/min)
焊接板厚T（mm)
操作要领
Φ1.0
30～50 银白、金黄(最好)
Φ2.0
110～140 黑色（最坏）
6～7
2.5～3.0 4.钨极分为纯钨、钍钨、铈钨三种
5.氩气纯度(%)≥99.7
6.钨极伸出喷嘴的长度≈1-2倍钨极直径
7.焊前须清除焊件表面的油脂、涂层、润滑
剂及氧化膜等
8.焊接时有足够的提前送气和滞后停气时间
9.戴好头面罩、手套、穿好工作服、工作鞋,
以避免电弧光中的紫外线和红外线灼伤
4
0.5～0.8 1.焊接速度约在0.25～0.5m/min
Φ1.6
35～60
蓝色（良好）
4
1.0
2.弧长≈1-1.5倍钨电极直径
Φ1.6
45～80
红灰（较好）
4～5
1.5
3.停止焊接时,首先从熔池中抽出填充金属,热
Φ2.0
75～120
灰色（不良）
5～6
2.0
端部仍需停留在氩气流的保ห้องสมุดไป่ตู้下,以防止氧化
钨极氩弧焊的工艺参数主要有焊接电流种类及极性
钨极氩弧焊的工艺参数主要有焊接电流种类及极性、焊接电流、钨极直径及端部形状、保护气体流量等，对于自动钨极氩弧焊还包括焊接速度和送丝速度。
脉冲钨极氩弧焊主要参数有Ip 、tp 、Ib 、tb 、fa脉幅比RA = Ip / Ib 、脉冲电流占空比Rw ＝tp / tb+ tp(1) 钨极氩弧焊工艺参数1) 焊接电流种类及大小一般根据工件材料选择电流种类，焊接电流大小是决定焊缝熔深的最主要参数，它主要根据工件材料、厚度、接头形式、焊接位置，有时还考虑焊工技术水平( 钨极氩弧时) 等因素选择。
2) 钨极直径及端部形状，钨极直径根据焊接电流大小、电流种类选择。
钨极端部形状是一个重要工艺参数。
根据所用焊接电流种类，选用不同的端部形状。
尖端角度α 的大小会影响钨极的许用电流、引弧及稳弧性能。
表1列出了钨极不同尖端尺寸推荐的电流范围。
小电流焊接时，选用小直径钨极和小的锥角，可使电弧容易引燃和稳定；在大电流焊接时，增大锥角可避免尖端过热熔化，减少损耗，并防止电弧往上扩展而影响阴极斑点的稳定性。
表1 钨极尖端形状和电流范围（直流正接）钨极尖端角度对焊缝熔深和熔宽也有一定影响。
减小锥角，焊缝熔深减小，熔宽增大，反之则熔深增大，熔宽减小。
3) 气体流量和喷嘴直径在一定条件下，气体流量和喷嘴直径有一个最佳范围，此时，气体保护效果最佳，有效保护区最大。
如气体流量过低，气流挺度差，排除周围空气的能力弱，保护效果不佳：流量太大，容易变成紊流，使空气卷入，也会降低保护效果。
同样，在流量子定时，喷嘴直径过小，保护范围小，且因气流速度过高而形成紊流；喷嘴过大，不仅妨碍焊工观察，而且气流流速过低，挺度小，保护效果也不好。
所以，气体流量和喷嘴直径要有一定配合。
一般手工氩弧焊喷嘴孔径和保护气流量的选用见表2。
表 2 喷嘴孔径与保护气流量选用范围4) 焊接速度焊接速度的选择主要根据工件厚度决定并和焊接电流、预热温度等配合以保证获得所需的熔深和熔宽。
不锈钢氩弧焊工艺参数
不锈钢氩弧焊工艺参数
不锈钢氩弧焊的工艺参数包括焊接电流、焊接电压、氩气流量和焊接速度等。
具体的参数设置应根据不锈钢的合金成分、厚度和焊接位置等因素来确定。
一般而言，建议的工艺参数如下：
1. 焊接电流：一般为80-120安培，具体取决于不锈钢材料的厚度，一般厚度越大，所需电流越高。
2. 焊接电压：一般为18-25伏特，具体取决于不锈钢材料的厚度和焊接电流，较大的电流需要较高的电压。
3. 氩气流量：一般为8-15升/分钟，具体取决于焊接电流和不锈钢材料的厚度，较大的电流和厚度需要较大的氩气流量。
4. 焊接速度：一般为6-10厘米/分钟，具体取决于焊接电流和不锈钢材料的厚度，较大的电流和厚度需要较慢的焊接速度。
以上参数仅供参考，实际的工艺参数需要根据具体情况进行调整和优化。
在进行焊接作业前，建议先进行试焊，并通过实际试验来确定最佳的工艺参数。
还要注意随时检查焊接质量，并确保焊缝的均匀和牢固。
氩弧焊焊接工艺参数
氩弧焊焊接工艺参数一、电特性参数1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的，焊接电流增加时，熔深增大，焊缝的宽度和余高稍有增加，但增加很少，焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。
2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的，弧长增加，电弧电压增高，焊缝宽度增加，熔深减小。
电弧太长电弧电压过高时，容易引起未焊透及咬边，而且保护效果不好。
但电弧也不能太短，电弧电压过低、电弧太短时，焊丝给送时容易碰到钨极引起短路，使钨极烧损，还容易夹钨，故通常使弧长近似等于钨极直径。
3.焊接速度焊接速度增加时，熔深和熔宽减小，焊接速度过快时，容易产生未熔合及未焊透，焊接速度过慢时，焊缝很宽，而且还可能产生焊漏、烧穿等缺陷。
手工钨极氩弧焊时，通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。
二、其它参数1.喷嘴直径喷嘴直径（指内径）增大，应增加保护气体流量，此时保护区范围大，保护效果好。
但喷嘴过大时，不仅使氩气的消耗增加，而且不便于观察焊接电弧及焊接操作。
因此，通常使用的喷嘴直径一般取8mm～20mm为宜。
2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离，这个距离越小，保护效果越好。
所以，喷嘴与焊件间的距离应尽可能小些，但过小将不便于观察熔池，因此通常取喷嘴至焊件间的距离为7mm～15mm。
3.钨极伸出长度为防止电弧过热烧坏喷嘴，通常钨极端部应伸出喷嘴以外。
钨极端头至喷嘴端面的距离为钨极伸出长度，钨极伸出长度越小，喷嘴与工件间距离越近，保护效果越好，但过小会妨碍观察熔池。
通常焊对接缝时，钨极伸出长度为5mm～6mm较好；焊角焊缝时，钨极伸出长度为7mm～8mm较好。
4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外，还可以根据施焊空间将喷嘴制成扁状（如窄间隙钨极氩弧焊）或其他形状。
焊接根部焊缝时，焊件背部焊缝会受空气污染氧化，因此必须采用背部充气保护。
氩弧焊通用焊接工艺
氩弧焊通用焊接工艺(总17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--手工钨极氩弧焊通用焊接工艺目录1、一般要求2、应用范围3、焊接准备4、操作技术5、焊接6、氩气焊丝和焊条7、焊接工艺8、质量记录9、焊接及注意事项10、钨极氩弧焊安全规程11、焊接危险点危险源辩识、评价及控制对策表一、一般要求1、焊接材料焊丝：用于GB的焊丝应符合GB/T8110的有关规定,对于入库时间长而有锈斑，影响使用的应予报废。
保护气体的种类和质量：采用纯度大于%纯氩。
钨极的种类：采用钍钨极或铈钨电极，其端头的几何形状应根据电流的大小选择，采用小电流时，端头夹角为30度。
焊接设备：氩弧焊机。
焊接辅助装备：安全防护用品、手锤、角向砂轮等。
焊工资格：焊工必须经过南昌市技术质量监督局培训，并且取得相应的合格项目，方可从事相关焊接工作。
焊接工作必须按照技要、技术标准进行。
焊接环境：当风速大于2m/s、相对湿度大于90%、雨、雪环境、焊件温度低于0℃时，均应采取相应的措施来保证焊接质量。
当焊件温度在-18~0℃之间时，应将始焊点周围100mm 的母材预热到约15℃再开始焊接。
否则禁止施焊。
焊接极性：直流正接既焊枪接负极，工件接正极。
在操作过程中若有个人无法解决的问题，应立即与班组长、检验员或焊接工程师联系。
2、焊前准备根据焊接位置、持证项目、接头形式和作业情况等选择合适的焊接辅助装置。
去除坡口内、外20mm范围内的水、锈、油污等杂质。
根据图纸、工艺要求核对坡口形式及角度、材质、坡口尺寸及装配质量。
如需要标记移植，检查标记移植情况。
检查所用设备是否完好情况。
不锈钢管焊接的接头，应内部充氩保护，保护时，管子两头和管子四周的孔应该用美纹纸或铁板封住，以增强保护效果。
试焊，根据表1调节焊接参数。
表1焊接参数二、应用范围不同直径的钢管及耐热合金钢管子一般采用钨极氩弧焊打底，手工电弧焊填充及盖面层焊接，小直径管子可用手工钨极氩弧焊打底及盖面层焊接。
氩弧焊焊接工艺参数的选择
氩弧焊焊接工艺参数的选择钨极氩弧焊的工艺参数主要有焊接电流种类及极性、焊接电流、钨极直径及端部形状、保护气体流量等，对于自动钨极氩弧焊还包括焊接速度和送丝速度。
脉冲钨极氩弧焊主要参数有 Ip 、 tp 、 Ib 、 tb 、 fa脉幅比 RA = Ip / Ib 、脉冲电流占空比 Rw ＝ tp / tb+ tp(1) 钨极氩弧焊工艺参数1) 焊接电流种类及大小一般根据工件材料选择电流种类，焊接电流大小是决定焊缝熔深的最主要参数，它主要根据工件材料、厚度、接头形式、焊接位置，有时还考虑焊工技术水平 ( 钨极氩弧时 ) 等因素选择。
2) 钨极直径及端部形状，钨极直径根据焊接电流大小、电流种类选择。
钨极端部形状是一个重要工艺参数。
根据所用焊接电流种类，选用不同的端部形状。
尖端角度α的大小会影响钨极的许用电流、引弧及稳弧性能。
表1列出了钨极不同尖端尺寸推荐的电流范围。
小电流焊接时，选用小直径钨极和小的锥角，可使电弧容易引燃和稳定；在大电流焊接时，增大锥角可避免尖端过热熔化，减少损耗，并防止电弧往上扩展而影响阴极斑点的稳定性。
表1 钨极尖端形状和电流范围（直流正接）钨极尖端角度对焊缝熔深和熔宽也有一定影响。
减小锥角，焊缝熔深减小，熔宽增大，反之则熔深增大，熔宽减小。
3) 气体流量和喷嘴直径在一定条件下，气体流量和喷嘴直径有一个最佳范围，此时，气体保护效果最佳，有效保护区最大。
如气体流量过低，气流挺度差，排除周围空气的能力弱，保护效果不佳：流量太大，容易变成紊流，使空气卷入，也会降低保护效果。
同样，在流量子定时，喷嘴直径过小，保护范围小，且因气流速度过高而形成紊流；喷嘴过大，不仅妨碍焊工观察，而且气流流速过低，挺度小，保护效果也不好。
所以，气体流量和喷嘴直径要有一定配合。
一般手工氩弧焊喷嘴孔径和保护气流量的选用见表 2。
表 2 喷嘴孔径与保护气流量选用范围4) 焊接速度焊接速度的选择主要根据工件厚度决定并和焊接电流、预热温度等配合以保证获得所需的熔深和熔宽。
氩弧焊焊接工艺参数-百度文库(精)
氩弧焊焊接工艺参数一、电特性参数1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的,焊接电流增加时,熔深增大,焊缝的宽度和余高稍有增加,但增加很少,焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。
2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的,弧长增加,电弧电压增高,焊缝宽度增加,熔深减小。
电弧太长电弧电压过高时,容易引起未焊透及咬边,而且保护效果不好。
但电弧也不能太短,电弧电压过低、电弧太短时,焊丝给送时容易碰到钨极引起短路,使钨极烧损,还容易夹钨,故通常使弧长近似等于钨极直径。
3.焊接速度焊接速度增加时,熔深和熔宽减小,焊接速度过快时,容易产生未熔合及未焊透,焊接速度过慢时,焊缝很宽,而且还可能产生焊漏、烧穿等缺陷。
手工钨极氩弧焊时,通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。
二、其它参数1.喷嘴直径喷嘴直径（指内径增大,应增加保护气体流量,此时保护区范围大,保护效果好。
但喷嘴过大时,不仅使氩气的消耗增加,而且不便于观察焊接电弧及焊接操作。
因此,通常使用的喷嘴直径一般取8mm~20mm为宜。
2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离,这个距离越小,保护效果越好。
所以,喷嘴与焊件间的距离应尽可能小些,但过小将不便于观察熔池,因此通常取喷嘴至焊件间的距离为7mm~15mm。
3.钨极伸出长度为防止电弧过热烧坏喷嘴,通常钨极端部应伸出喷嘴以外。
钨极端头至喷嘴端面的距离为钨极伸出长度,钨极伸出长度越小,喷嘴与工件间距离越近,保护效果越好,但过小会妨碍观察熔池。
通常焊对接缝时,钨极伸出长度为5mm~6mm较好;焊角焊缝时,钨极伸出长度为7mm~8mm较好。
4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外,还可以根据施焊空间将喷嘴制成扁状（如窄间隙钨极氩弧焊或其他形状。
焊接根部焊缝时,焊件背部焊缝会受空气污染氧化,因此必须采用背部充气保护。
氩弧焊焊接工艺参数的选择
氩弧焊焊接工艺参数的选择钨极氩弧焊的工艺参数主要有焊接电流种类及极性、焊接电流、钨极直径及端部形状、保护气体流量等，对于自动钨极氩弧焊还包括焊接速度和送丝速度。
脉冲钨极氩弧焊主要参数有Ip 、tp 、Ib 、tb 、fa脉幅比RA = Ip / Ib 、脉冲电流占空比Rw ＝tp / tb+ tp(1) 钨极氩弧焊工艺参数1) 焊接电流种类及大小一般根据工件材料选择电流种类，焊接电流大小是决定焊缝熔深的最主要参数，它主要根据工件材料、厚度、接头形式、焊接位置，有时还考虑焊工技术水平( 钨极氩弧时) 等因素选择。
2) 钨极直径及端部形状，钨极直径根据焊接电流大小、电流种类选择。
钨极端部形状是一个重要工艺参数。
根据所用焊接电流种类，选用不同的端部形状。
尖端角度α 的大小会影响钨极的许用电流、引弧及稳弧性能。
表1列出了钨极不同尖端尺寸推荐的电流范围。
小电流焊接时，选用小直径钨极和小的锥角，可使电弧容易引燃和稳定；在大电流焊接时，增大锥角可避免尖端过热熔化，减少损耗，并防止电弧往上扩展而影响阴极斑点的稳定性。
表1 钨极尖端形状和电流范围（直流正接）钨极尖端角度对焊缝熔深和熔宽也有一定影响。
减小锥角，焊缝熔深减小，熔宽增大，反之则熔深增大，熔宽减小。
3) 气体流量和喷嘴直径在一定条件下，气体流量和喷嘴直径有一个最佳范围，此时，气体保护效果最佳，有效保护区最大。
如气体流量过低，气流挺度差，排除周围空气的能力弱，保护效果不佳：流量太大，容易变成紊流，使空气卷入，也会降低保护效果。
同样，在流量子定时，喷嘴直径过小，保护范围小，且因气流速度过高而形成紊流；喷嘴过大，不仅妨碍焊工观察，而且气流流速过低，挺度小，保护效果也不好。
所以，气体流量和喷嘴直径要有一定配合。
一般手工氩弧焊喷嘴孔径和保护气流量的选用见表2。
表 2 喷嘴孔径与保护气流量选用范围4) 焊接速度焊接速度的选择主要根据工件厚度决定并和焊接电流、预热温度等配合以保证获得所需的熔深和熔宽。
钨极氩弧焊(TIG焊)焊接工艺参数
钨极氩弧焊(TIG焊)的焊接工艺参数
钨极氩弧焊简称为TIG焊,它使用熔点很高的纯钨或钨合金(钍钨、铈钨)作为不熔化电极的氩气保护焊,故也称不熔化极氩弧焊。
为了确保钨极氩弧焊的质量,必须对焊件与焊丝表面进行清理,去除金属表面的氧化膜、油污等杂质,否则在焊接过程中将会影响电弧的稳定性,产生气孔和未熔合等缺陷.焊接工艺参数如下；
1)钨极直径：
钨极直径主要根据焊件厚度选取.此外,在同等焊接条件下,选用不同的电流种类和极性,钨极电流许用值不同,采用的钨极直径也不同.如钨极直径选择不当,将造成电弧不稳、钨极烧损和焊缝夹钨现象；
2)焊接电流：
当钨极直径选定后,再选择合适的焊接电流.各种直径的钍(铈)钨极许用电流值见表1-001;
3)氩气流量：
氩气流量主要根据钨极直径和喷嘴直径来选取,通常在3~20L/min范围内；
4)焊接速度：
氩气保护层是柔性的,当遇到侧向风力或焊接速度过快时,则氩气气流会产生弯曲而偏离熔池,影响气体保护效果,而且焊接速度会影响焊缝成形,因此应选择合适的焊接速度；
5)工艺因素：
主要指喷嘴形状与直径、喷嘴至焊件的距离、钨极伸出长度、填充焊丝直径等.虽然这些工艺因索变化不大,但对气体保护效果和焊接过程有一定影响,应根据具体情况选择.通常喷嘴直径在5~20mm内选用;喷嘴至焊件的距离不超过15mm;钨极伸出喷嘴长度为3~4mm;填充焊丝直径根据焊件厚度选择。
TIG焊焊接工艺参数：
杨怡平
2011-6-19。
氩弧焊焊接工艺参数
氩弧焊焊接工艺参数一、电特性参数1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的，焊接电流增加时，熔深增大，焊缝的宽度和余高稍有增加，但增加很少，焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。
2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的，弧长增加，电弧电压增高，焊缝宽度增加，熔深减小。
电弧太长电弧电压过高时，容易引起未焊透及咬边，而且保护效果不好。
但电弧也不能太短，电弧电压过低、电弧太短时，焊丝给送时容易碰到钨极引起短路，使钨极烧损，还容易夹钨，故通常使弧长近似等于钨极直径。
3.焊接速度焊接速度增加时，熔深和熔宽减小，焊接速度过快时，容易产生未熔合及未焊透，焊接速度过慢时，焊缝很宽，而且还可能产生焊漏、烧穿等缺陷。
手工钨极氩弧焊时，通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。
二、其它参数1.喷嘴直径喷嘴直径（指内径）增大，应增加保护气体流量，此时保护区范围大，保护效果好。
但喷嘴过大时，不仅使氩气的消耗增加，而且不便于观察焊接电弧及焊接操作。
因此，通常使用的喷嘴直径一般取8mm～20mm为宜。
2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离，这个距离越小，保护效果越好。
所以，喷嘴与焊件间的距离应尽可能小些，但过小将不便于观察熔池，因此通常取喷嘴至焊件间的距离为7mm～15mm。
3.钨极伸出长度为防止电弧过热烧坏喷嘴，通常钨极端部应伸出喷嘴以外。
钨极端头至喷嘴端面的距离为钨极伸出长度，钨极伸出长度越小，喷嘴与工件间距离越近，保护效果越好，但过小会妨碍观察熔池。
通常焊对接缝时，钨极伸出长度为5mm～6mm较好；焊角焊缝时，钨极伸出长度为7mm～8mm较好。
4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外，还可以根据施焊空间将喷嘴制成扁状（如窄间隙钨极氩弧焊）或其他形状。
焊接根部焊缝时，焊件背部焊缝会受空气污染氧化，因此必须采用背部充气保护。
氩弧焊焊接中工艺参数
氩弧焊焊接工艺参数一、电特性参数1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的，焊接电流增加时，熔深增大，焊缝的宽度和余高稍有增加，但增加很少，焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。
2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的，弧长增加，电弧电压增高，焊缝宽度增加，熔深减小。
电弧太长电弧电压过高时，容易引起未焊透及咬边，而且保护效果不好。
但电弧也不能太短，电弧电压过低、电弧太短时，焊丝给送时容易碰到钨极引起短路，使钨极烧损，还容易夹钨，故通常使弧长近似等于钨极直径。
3.焊接速度焊接速度增加时，熔深和熔宽减小，焊接速度过快时，容易产生未熔合及未焊透，焊接速度过慢时，焊缝很宽，而且还可能产生焊漏、烧穿等缺陷。
手工钨极氩弧焊时，通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。
二、其它参数1.喷嘴直径喷嘴直径（指内径）增大，应增加保护气体流量，此时保护区范围大，保护效果好。
但喷嘴过大时，不仅使氩气的消耗增加，而且不便于观察焊接电弧及焊接操作。
因此，通常使用的喷嘴直径一般取8mm～20mm为宜。
2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离，这个距离越小，保护效果越好。
所以，喷嘴与焊件间的距离应尽可能小些，但过小将不便于观察熔池，因此通常取喷嘴至焊件间的距离为7mm～15mm。
3.钨极伸出长度为防止电弧过热烧坏喷嘴，通常钨极端部应伸出喷嘴以外。
钨极端头至喷嘴端面的距离为钨极伸出长度，钨极伸出长度越小，喷嘴与工件间距离越近，保护效果越好，但过小会妨碍观察熔池。
通常焊对接缝时，钨极伸出长度为5mm～6mm较好；焊角焊缝时，钨极伸出长度为7mm～8mm较好。
4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外，还可以根据施焊空间将喷嘴制成扁状（如窄间隙钨极氩弧焊）或其他形状。
焊接根部焊缝时，焊件背部焊缝会受空气污染氧化，因此必须采用背部充气保护。
钨极氩弧焊焊接工艺参数
氧化。
任务实施
1．焊前准备
（1）焊接设备 WS-300型钨极氩弧焊机。 （2）氩气瓶及氩气流量调节器（AT-15型）
（3）铈钨极 Wce-20，直径为2.4mm。
（4）气冷式焊枪 QQ-85°/150-1型。 （5）焊件 Q235-A，长×宽×厚为300×100×3mm。 （6）焊丝 H08A，直径为2.0mm。 （7）焊件与焊丝清理。
在气孔来判定气体保护效果如何，见下表。
2．手工钨极氩弧焊操作要点
（1）引弧 通常手工钨极氩弧焊机本身具有引弧装置（高压脉 冲发生器或高频振荡器），钨极与焊件并不接触保持一定距离， 就能在施焊点上直接引燃电弧。如没有引弧装置操作时，可使
用纯铜板或石墨板作引弧板，在其上引弧，使钨极端头受热到
一定温度（约1s），立即移到焊接部位引弧焊接。这种接触引
迅速触及焊接部位进行试探，当感到该部位变软开始熔化
时，立即填加焊丝，焊丝的填充一般采用断续点滴填充法， 同时，焊枪向前作微微摆动。
焊接过程中，若焊件间隙变小时，则应停止填丝，将电弧压 低1～2mm，直接进行击穿；当间隙增大时，应快速向熔 池填加焊丝，然后向前移动焊枪。
Hale Waihona Puke 一根焊丝用完后，焊枪暂不抬起，按下电流衰减开关，左手
钨极氩弧焊可以采用交流或直流两种焊接电源，采用哪种电 源与所焊金属或合金种类有关；采用直流电源时还要考虑极 性的选择。
a）直流反接
b）直流正接
采用直流反接时，焊件是阴极，质量较大的氩正离子流向焊件，
撞击金属熔池表面，可将铝、镁等金属表面致密难熔的氧化膜
击碎，这种现象称为“阴极破碎”作用。
但是直流反接时，钨极因接正极温度较高，容易过热或烧损。 所以，铝、镁及其合金一般不采用直流反接，而应尽可能使用 交流电进行焊接。 采用直流正接，没有“阴极破碎”作用，故适用于焊接不锈钢、 耐热钢、钛、铜及其合金。
氩弧焊工艺
铝镁合金氩弧焊基础知识及焊接工艺参数一、氩弧焊接基础知识1、喷嘴至工件的距离为8~10mm。
2、铝焊钨极外伸长度为2mm。
3、钨极端部形状和电流范围/ A钨极/mm 尖端直径/mm 尖端角度/（º）恒定电流/A 脉冲电流/A2.4 0.8 35 12~90 12~1802.4 1.1 45 15~150 15~2503.2 1.1 60 20~200 20~3003.2 1.5 90 25~250 25~3504、添加焊丝时电弧长度一般为5~7mm。
5、焊丝与待焊接工件的夹角一般为10°~15°，焊炬与待焊接工件的夹角一般为45°~55°。
6、焊接过程中气体保护效果铝镁合金工件焊接区域的效果根据焊缝颜色的判定：银白金黄为最好、银白光亮为良好、白无光亮为较好、灰白为不好、灰黑为最差。
7、焊接铝镁合金工件时，钨极直径应该略小于焊丝直径（即选用2mm钨极）。
8、焊接电流I范围为55~100A。
交流电源为55A，直流正接为100A。
9、喷嘴直径D为7.5mm左右。
10、气体流量Q为6L/min。
11、铝的预热温度为150℃~250℃。
12、击穿引弧法：手握焊炬垂直于工件，使钨极与工件间保持3~5mm距离，接通电源，在高压高频或高压脉冲作用下，击穿间隙放电，使保护气电离形成离子流而引燃电弧。
电弧引燃后，焊炬停留在引弧位置大约3~5s时间，当获得一定大小，明亮清晰和保护良好的熔池后，就可以添加焊丝开始焊接过程了。
13、焊丝融入熔池大致可分为五个步骤：①焊炬垂直于工件，引燃电弧形成熔池，当熔池被电弧加热到呈现白亮并将发生流动时，就要准备将焊丝送入。
②焊炬稍向后移动并倾斜10°~15°。
③向熔池前方内侧边缘约在熔池的1/3处送入焊丝末端，靠熔池的热量将焊丝接触溶入，不要像气焊那样搅拌熔池。
（②③同时进行）④抽回焊丝但其末端并不离开保护区，与熔池前沿保持着如分似离得状态准备再次加入焊丝。
氩弧焊焊接工艺参数
---------------------------------------------------------------最新资料推荐------------------------------------------------------氩弧焊焊接工艺参数氩弧焊焊接工艺参数一、电特性参数 1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的，焊接电流增加时，熔深增大，焊缝的宽度和余高稍有增加，但增加很少，焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。
2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的，弧长增加，电弧电压增高，焊缝宽度增加，熔深减小。
电弧太长电弧电压过高时，容易引起未焊透及咬边，而且保护效果不好。
但电弧也不能太短，电弧电压过低、电弧太短时，焊丝给送时容易碰到钨极引起短路，使钨极烧损，还容易夹钨，故通常使弧长近似等于钨极直径。
3.焊接速度焊接速度增加时，熔深和熔宽减小，焊接速度过快时，容易产生未熔合及未焊透，焊接速度过慢时，焊缝很宽，而且还可能产生焊漏、烧穿等缺陷。
手工钨极氩弧焊时，通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。
二、其它参数 1.喷嘴直径喷嘴直径（指内径）增大，应增加保护气体流量，此时保护区范围大，保护效果好。
但喷嘴过大时，不仅使氩气的消耗增加，而且不便于观察焊接1/ 10电弧及焊接操作。
因此，通常使用的喷嘴直径一般取 8mm～20mm 为宜。
2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离，这个距离越小，保护效果越好。
所以，喷嘴与焊件间的距离应尽---------------------------------------------------------------最新资料推荐------------------------------------------------------ 可能小些，但过小将不便于观察熔池，因此通常取喷嘴至焊件间的距离为 7mm～15mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氩弧焊焊接工艺参数
一、电特性参数
1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的,焊接电流增加时,熔深增大,焊缝的宽度和余高稍有增加,但增加很少,焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。
2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的,弧长增加,电弧电压增高,焊缝宽度增加,熔深减小。
电弧太长电弧电压过高时,容易引起未焊透及咬边,而且保护效果不好。
但电弧也不能太短,电弧电压过低、电弧太短时,焊丝给送时容易碰到钨极引起短路,使钨极烧损,还容易夹钨,故通常使弧长近似等于钨极直径。
3.焊接速度焊接速度增加时,熔深和熔宽减小,焊接速度过快时,容易产生未熔合及未焊透,焊接速度过慢时,焊缝很宽,而且还可能产生焊漏、烧穿等缺陷。
手工钨极氩弧焊时,通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。
二、其它参数
1.喷嘴直径喷嘴直径(指内径增大,应增加保护气体流量,此时保护区范围大,保护效果好。
但喷嘴过大时,不仅使氩气的消耗增加,而且不便于观察焊接电弧及焊接操作。
因此,通常使用的喷嘴直径一般取8mm~20mm为宜。
2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离,这个距离越小,保护效果越好。
所以,喷嘴与焊件间的距离应尽
可能小些,但过小将不便于观察熔池,因此通常取喷嘴至焊件间的距离为
7mm~15mm。
3.钨极伸出长度为防止电弧过热烧坏喷嘴,通常钨极端部应伸出喷嘴以外。
钨极端头至喷嘴端面的距离为钨极伸出长度,钨极伸出长度越小,喷嘴与工件间距离越近,保护效果越好,但过小会妨碍观察熔池。
通常焊对接缝时,钨极伸出长度为
5mm~6mm较好;焊角焊缝时,钨极伸出长度为7mm~8mm较好。
4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外,还可以根据施焊空间将喷嘴制成扁状(如窄间隙钨极氩弧焊或其他形状。
焊接根部焊缝时,焊件背部焊缝会受空气污染氧化,因此必须采用背部充气保护。
氩气和氦气是所有材料焊接时,背部充气最安全的气体。
而氮气是不锈钢和铜合金焊接时,背部充气保护最安全的气体。
一般惰性气体背部充气保护的气体流量范围为0.5~ 42L/min。
当喷嘴直径、钨极伸出长度增加时,气体流量也应相应增加。
若气流量过小,保护气流软弱无力,保护效果不好,易产生气孔和焊缝被氧化等缺陷;若气流量过大,容易产生紊流,保护效果也不好,还会影响电弧的稳定燃烧。
对管件内充气时,应留适当的气体出口,防止焊接时管内气体压力过大。
在根部焊道焊接结束前的25~50毫米时,要保证管内内充气体压力不能过大,以便防止焊接熔池吹出或根部内凹。
当采用氩气进行管件焊接背面保护时,最好从下部进入,使空气向上排出,并且使气体出口远离焊缝。
请教不锈钢304的焊接工艺
理论:对304不锈钢结构进行焊接的要点:由于不锈钢本身所具有的特性,与普碳钢相比不锈钢的焊接有着其特殊性,更易在其焊接接头及其热影响区(HAZ产生各种缺陷。
焊接时要特别注意不锈钢的物理性质。
例如304不锈钢的热膨胀系数是低碳钢和高铬系不锈钢的1.5倍;导热系数约是低碳钢的1/3,而高铬系不锈钢的导热系数约是低碳钢的1/2;比电阻是低碳钢的4倍以上,而高铬系不锈钢是低碳钢的3倍。
这些条件加上金属的密度、表面张力、磁性等条件都对焊接条件产生影响。
电焊:304不锈钢的焊接原则上不须进行焊前预热和焊后热处理。
一般具有良好的焊接性能。
但有时候易产生高温裂纹。
另外还易发生б相脆化,在铁素体生成元素的作用下生成的铁素体引起低温脆化,以及耐蚀性下降和应力腐蚀裂纹等缺陷。
经焊接后,焊接接头的力学性能一般良好,但当在热影响区中的晶界上有铬的碳化物时会极易生成贫铬层,而贫铬层和出现将在使用过程中易产生晶间腐蚀。
为避免问题的发生,应采用低碳(C≤0.03%的牌号或添加钛、铌的牌号。
为防止焊接金属的高温裂纹,通常认为控制奥氏体中的δ铁素体肯定是有效的。
一般提倡在室温下含5%以上的δ铁素体,进行适当的焊后热处理。
氩弧焊:钨极氩弧焊或熔化极氩弧焊都可以。
不知道你
厂用的是那种?焊前准备:4mm一下的厚度不用开破口,直接焊接,单面一次焊透。
4到6 mm厚度对接焊缝可采用不开破口接头双面焊。
6 mm以上,一般开V或U,X形坡口。
其次:对焊件,填充焊丝进行除油和去氧化皮。
以保证焊接质量。
焊接参数:
包括焊接电流,钨极直径,弧长,电弧电压,焊接速度,保护气流,喷嘴直径等。
1,焊接电流是决定焊缝成形的关键因素。
通常根据焊件材料,厚度,及坡口形状来决定的。
2,焊极直径根据焊接电流大小决定,电流越大,直径也越大。
3,焊弧和电弧电影,弧长范围约0.5到3mm,对应的电弧电压为8~10V。
4,焊速:选择时要考虑到电流大小,焊件材料敏感度,焊接位置及操作方式等因素决定。
氩弧焊,不过看你这个壁厚只有1MM,氩弧焊的话速度不会太快,而且容易焊透,造成氧化,量大的话,建议用钎焊,很快的,不过要考虑变型问题,真空钎焊就不错
实际上就是不锈钢焊接工艺。
焊道背面充氩,小电流(比碳钢、合金钢要小,一般焊接电流在60左右,短电弧(电弧电压在10V以下,焊接过程摆动要利用锯齿形摆动方式,层间温度尽量低,焊缝颜色以白黄为标准,氩弧焊焊枪角度于前进方向成90度及以下角度,对口间隙控制在2mm左右。
不锈钢管 304 1.2-1.5厚焊接工艺规范
焊条电弧焊
焊条A102/直径1.6 电流约60A 焊接一层即可。
钨极氩弧焊
焊丝H0Cr21Ni10(ER308/直径1.6或2.0 也可以不填充焊丝电流电流约50A
焊接工艺规程需要有相应的焊接工艺评定报告支持,
也就是说,做压力容器焊接工艺规程之前,应该事先做好焊接工艺的评定工作。
压力容器行业目前的工艺评定标准是JB4708-2000,依据标准进行评定。
具体要求,以及配套表格文件,标准中都有。
评定完成后,根据评定中的“焊接工艺指导书”来编制具体的焊接工艺规程。
工艺规程方面的标准是JB/T4709-2000,规定了一些焊接环境,焊前准备,施焊过程,焊后处理,以及相应的焊接材料选择。
不锈钢薄板焊接怎么控制变形
口子形焊缝0.5板厚尺寸基本是300*700这样的
(1使用直径较小之焊条及较小电流。
(2改正焊接顺序
(3焊接前,使用夹具将焊件固定以免发生翘曲。
(4避免冷却过速或预热母材。
(5选用穿透力低之焊材。
(6减少焊缝间隙,减少开槽度数。
(7注意焊接尺寸,不使焊道过大。
(8注意防止变形的固定措施。
不锈钢焊接工艺
一般不锈钢用钨极氩弧焊或熔化极氩弧焊都可以。
不知道你厂用的是那种?
焊前准备:4mm一下的厚度不用开破口,直接焊接,单面一次焊透。
4到6 mm厚度对接焊缝
可采用不开破口接头双面焊。
6 mm以上,一般开V或U,X形坡口。
其次:对焊件,填充焊丝进行除油和去氧化皮。
以保证焊接质量。
焊接参数:包括焊接电流,钨极直径,弧长,电弧电压,焊接速度,保护气流,喷嘴直径等。
1,焊接电流是决定焊缝成形的关键因素。
不锈钢管,不锈钢无缝管,不锈钢镜面管,不锈钢焊管,焊接三通,快装堵头通常根据焊件材料,厚度,及坡口形状来决定的。
2,焊极直径根据焊接电流大小决定,电流越大,直径也越大。
3,焊弧和电弧电影,弧长范围约0.5到3mm,对应的电弧电压为8~10V。
4,焊速:选择时要考虑到电流大小,焊件材料敏感度,焊接位置及操作方式等因素决定。
