16款RU1 VTEC控制阀因滑阀卡滞致发动机故障灯点亮(飞度培训车)
本田雅阁VTEC电磁阀电路故障的检修与排除.
国家职业资格全国统一鉴定汽车维修电工技师论文（国家职业资格二级）本田雅阁VTEC电磁阀电路故障的检修与排除姓名：***身份证：44022214准考证号：所在省市：广东省韶关市所在单位：**学校本田雅阁VTEC电磁阀电路故障的检修与排除姓名：***单位：**8**********学校摘要：本文根据一辆本田雅阁2.2轿车（发动机型号F22B1）,行驶里程为85000km，故障指示灯(MIL)显示故障诊断代码(DTC)为22，加速缓慢、动力不足的故障现象。
怀疑功率下降与VTEC系统失效大有关系，结合该车TVEC系统对配气相位的性能影响、以及VTEC 结构和工作原理，对这一故障进行了比较深入的分析和讨论，并加以排除。
关键词：故障诊断代码22 VTEC系统VTEC电磁阀压力开关功率下降前言:本田雅阁轿车所用的可变配气正时及气门升程机构(VTEC)是20世纪80年代的研制和开发的技术，VTEC可使配气相位和气门升程根据发动机转速的变化作出相应的实时调整，使气缸的充气量同时满足发动机低速和高转速下的不同需要，从面提高了发动机的动力性和经济性。
一辆本田雅阁2.2轿车，发动机型号为F22B1，SOHC电子控制程序多点燃油喷射，且配置三元催化转化器。
该发动机装备有可变气门正时和气门升程电子控制系统（VTEC）。
行驶约8.5万km，故障灯“CHECK ENGINE”异常亮起，发动机加速缓慢、动力不足，而为了弄清这个问题，彻底解决故障的根源，我作了比较深入的分析和讨论。
论文内容（一）配气相位的性能分析及要求配气相时位是指用曲轴转角来表示进、排气门开闭刻和开启持续时间，主要包括进气门开启提前角、进气门迟后关闭角、排气门开启图1-2提前角、排气门迟后关闭角等。
如图1-1所示：发动机进排气门的运动规律（开闭时刻、开启时间和气门升程），对发动机的性能有着较多影响，最佳的气门运动规律因发动机工况而异。
同一台发动机的转速不同时应有不同的配气相位角。
广汽本田飞度轿车发动机故障警告灯点亮的检修思路
广汽本田飞度轿车发动机故障警告灯点亮的检修思路
佚名
【期刊名称】《《汽车与驾驶维修：维修版》》
【年(卷),期】2012(000)008
【摘要】涉及车型：2008年款广汽本田飞度轿车的部分车型。
通报内容：以上部分车型会产生发动机故障警告灯点亮和空调系统不制冷同时出现的现象，具体的检修思路如下。
【总页数】1页(P59-59)
【正文语种】中文
【中图分类】U472.41
【相关文献】
1.广汽本田雅阁轿车发动机故障报警灯突然点亮的检修思路 [J],
2.广汽本田锋范发动机故障警告灯缘何偶尔点亮 [J], 王海龙
3.广汽本田雅阁轿车发动机无法起动的检修思路 [J],
4.广汽本田飞度轿车间歇性无法起动的检修思路 [J],
5.广汽本田雅阁2．4L发动机故障警告灯为何偶尔点亮 [J], 李景军; 张立新
因版权原因，仅展示原文概要，查看原文内容请购买。

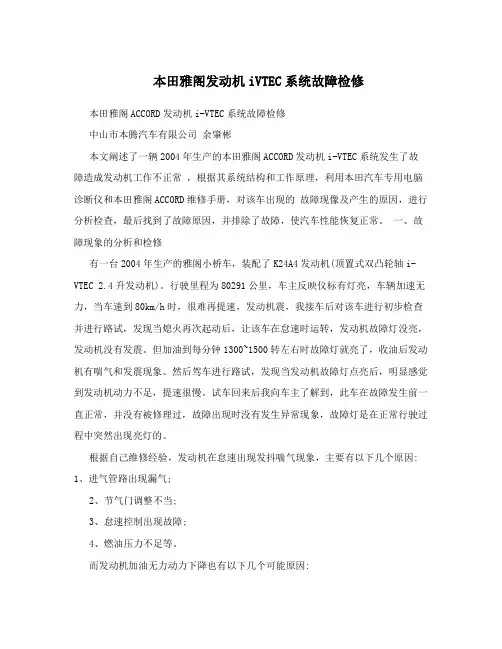

本田雅阁发动机iVTEC系统故障检修
本田雅阁发动机iVTEC系统故障检修本田雅阁ACCORD发动机i-VTEC系统故障检修中山市本腾汽车有限公司余肇彬本文阐述了一辆2004年生产的本田雅阁ACCORD发动机i-VTEC系统发生了故障造成发动机工作不正常，根据其系统结构和工作原理，利用本田汽车专用电脑诊断仪和本田雅阁ACCORD维修手册，对该车出现的故障现像及产生的原因，进行分析检查，最后找到了故障原因，并排除了故障，使汽车性能恢复正常。
一、故障现象的分析和检修有一台2004年生产的雅阁小桥车，装配了K24A4发动机(顶置式双凸轮轴i-VTEC 2.4升发动机)。
行驶里程为80291公里，车主反映仪标有灯亮，车辆加速无力，当车速到80km/h时，很难再提速，发动机震，我接车后对该车进行初步检查并进行路试，发现当熄火再次起动后，让该车在怠速时运转，发动机故障灯没亮，发动机没有发震。
但加油到每分钟1300~1500转左右时故障灯就亮了，收油后发动机有喘气和发震现象。
然后驾车进行路试，发现当发动机故障灯点亮后，明显感觉到发动机动力不足，提速很慢。
试车回来后我向车主了解到，此车在故障发生前一直正常，并没有被修理过，故障出现时没有发生异常现象，故障灯是在正常行驶过程中突然出现亮灯的。
根据自己维修经验，发动机在怠速出现发抖喘气现象，主要有以下几个原因:1、进气管路出现漏气;2、节气门调整不当;3、怠速控制出现故障;4、燃油压力不足等。
而发动机加油无力动力下降也有以下几个可能原因:1、燃油系统故障;2、点火系统故障;3、气缸压力不足;4、变速箱出现故障等。
此车由于发动机故障指示灯长亮，发动机电脑已经自我诊断出故障，并记忆了故障码。
因此我用本田的专用电脑诊断仪对此车进行诊断，读出故障码P0344:凸轮轴转角(CMP)传感器间歇性中断。
根据我自己的维修经验和习惯，当故障车辆的发动机出现故障并有故障代码读出，就应该优先处理，了解故障代码所指示的故障内容是否对发生的故障有关联。

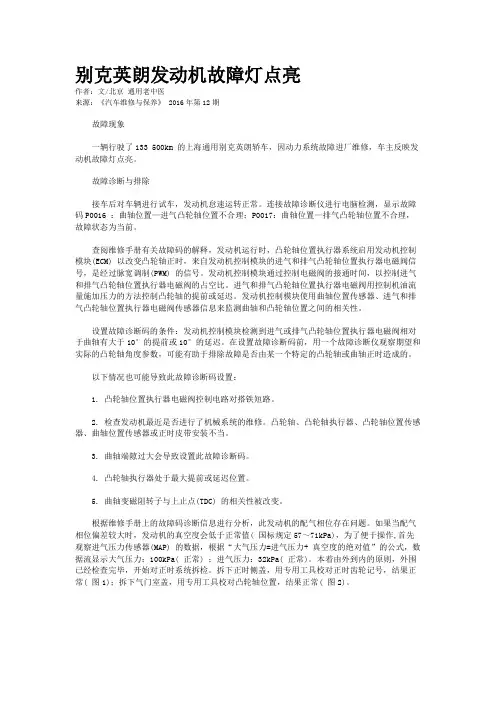

别克英朗发动机故障灯点亮
别克英朗发动机故障灯点亮作者：文/北京通用老中医来源：《汽车维修与保养》 2016年第12期故障现象一辆行驶了133 500km 的上海通用别克英朗轿车，因动力系统故障进厂维修，车主反映发动机故障灯点亮。
故障诊断与排除接车后对车辆进行试车，发动机怠速运转正常。
连接故障诊断仪进行电脑检测，显示故障码P0016 ：曲轴位置—进气凸轮轴位置不合理；P0017：曲轴位置—排气凸轮轴位置不合理，故障状态为当前。
查阅维修手册有关故障码的解释，发动机运行时，凸轮轴位置执行器系统启用发动机控制模块(ECM) 以改变凸轮轴正时，来自发动机控制模块的进气和排气凸轮轴位置执行器电磁阀信号，是经过脉宽调制(PWM) 的信号。
发动机控制模块通过控制电磁阀的接通时间，以控制进气和排气凸轮轴位置执行器电磁阀的占空比。
进气和排气凸轮轴位置执行器电磁阀用控制机油流量施加压力的方法控制凸轮轴的提前或延迟。
发动机控制模块使用曲轴位置传感器、进气和排气凸轮轴位置执行器电磁阀传感器信息来监测曲轴和凸轮轴位置之间的相关性。
设置故障诊断码的条件：发动机控制模块检测到进气或排气凸轮轴位置执行器电磁阀相对于曲轴有大于10°的提前或10°的延迟。
在设置故障诊断码前，用一个故障诊断仪观察期望和实际的凸轮轴角度参数，可能有助于排除故障是否由某一个特定的凸轮轴或曲轴正时造成的。
以下情况也可能导致此故障诊断码设置：1. 凸轮轴位置执行器电磁阀控制电路对搭铁短路。
2. 检查发动机最近是否进行了机械系统的维修。
凸轮轴、凸轮轴执行器、凸轮轴位置传感器、曲轴位置传感器或正时皮带安装不当。
3. 曲轴端隙过大会导致设置此故障诊断码。
4. 凸轮轴执行器处于最大提前或延迟位置。
5. 曲轴变磁阻转子与上止点(TDC) 的相关性被改变。
根据维修手册上的故障码诊断信息进行分析，此发动机的配气相位存在问题。
如果当配气相位偏差较大时，发动机的真空度会低于正常值( 国标规定57～71kPa)，为了便于操作,首先观察进气压力传感器(MAP) 的数据，根据“大气压力=进气压力+ 真空度的绝对值”的公式，数据流显示大气压力：100kPa( 正常) ；进气压力：32kPa( 正常)。

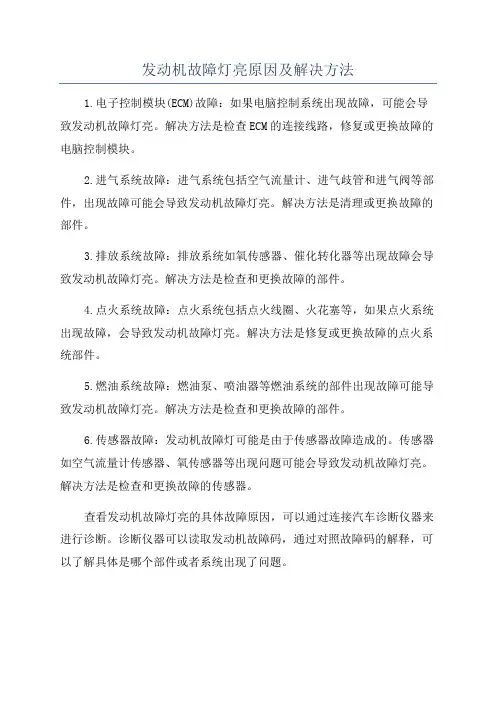

发动机故障灯亮原因及解决方法
发动机故障灯亮原因及解决方法
1.电子控制模块(ECM)故障：如果电脑控制系统出现故障，可能会导致发动机故障灯亮。
解决方法是检查ECM的连接线路，修复或更换故障的电脑控制模块。
2.进气系统故障：进气系统包括空气流量计、进气歧管和进气阀等部件，出现故障可能会导致发动机故障灯亮。
解决方法是清理或更换故障的部件。
3.排放系统故障：排放系统如氧传感器、催化转化器等出现故障会导致发动机故障灯亮。
解决方法是检查和更换故障的部件。
4.点火系统故障：点火系统包括点火线圈、火花塞等，如果点火系统出现故障，会导致发动机故障灯亮。
解决方法是修复或更换故障的点火系统部件。
5.燃油系统故障：燃油泵、喷油器等燃油系统的部件出现故障可能导致发动机故障灯亮。
解决方法是检查和更换故障的部件。
6.传感器故障：发动机故障灯可能是由于传感器故障造成的。
传感器如空气流量计传感器、氧传感器等出现问题可能会导致发动机故障灯亮。
解决方法是检查和更换故障的传感器。
查看发动机故障灯亮的具体故障原因，可以通过连接汽车诊断仪器来进行诊断。
诊断仪器可以读取发动机故障码，通过对照故障码的解释，可以了解具体是哪个部件或者系统出现了问题。
在解决发动机故障的过程中，车主应该找到专业的汽车维修技师进行检查和修复。
因为发动机是车辆最重要的部件之一，修复过程需要一定的专业知识和经验。
总之，发动机故障灯亮可能是由于多种原因导致的，解决方法需要根据具体故障原因来确定。
如果发动机故障灯亮，车主应该及时检查并解决问题，以确保行车安全和延长发动机的使用寿命。

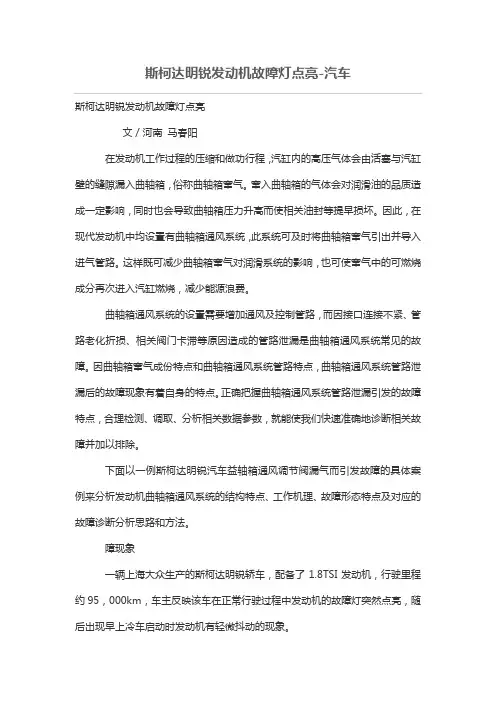

斯柯达明锐发动故障灯点亮
斯柯达明锐发动机故障灯点亮-汽车斯柯达明锐发动机故障灯点亮文／河南马春阳在发动机工作过程的压缩和做功行程，汽缸内的高压气体会由活塞与汽缸壁的缝隙漏入曲轴箱，俗称曲轴箱窜气。
窜入曲轴箱的气体会对润滑油的品质造成一定影响，同时也会导致曲轴箱压力升高而使相关油封等提早损坏。
因此，在现代发动机中均设置有曲轴箱通风系统，此系统可及时将曲轴箱窜气引出并导入进气管路。
这样既可减少曲轴箱窜气对润滑系统的影响，也可使窜气中的可燃烧成分再次进入汽缸燃烧，减少能源浪费。
曲轴箱通风系统的设置需要增加通风及控制管路，而因接口连接不紧、管路老化折损、相关阀门卡滞等原因造成的管路泄漏是曲轴箱通风系统常见的故障。
因曲轴箱窜气成份特点和曲轴箱通风系统管路特点，曲轴箱通风系统管路泄漏后的故障现象有着自身的特点。
正确把握曲轴箱通风系统管路泄漏引发的故障特点，合理检测、调取、分析相关数据参数，就能使我们快速准确地诊断相关故障并加以排除。
下面以一例斯柯达明锐汽车益轴箱通风调节阀漏气而引发故障的具体案例来分析发动机曲轴箱通风系统的结构特点、工作机理、故障形态特点及对应的故障诊断分析思路和方法。
障现象一辆上海大众生产的斯柯达明锐轿车，配备了1.8TSI发动机，行驶里程约95，000km，车主反映该车在正常行驶过程中发动机的故障灯突然点亮，随后出现早上冷车启动时发动机有轻微抖动的现象。
故障诊断与排除因该车发动机故障灯已经点亮，说明发动机控制单元的自诊断系统已经检测到并储存相关故障信息，所以接车后首先用VAS5052B电脑诊断仪对发动机进行检查。
通过VAS5052B电脑诊断仪发现发动机控制单元中存储一个可以清除的故障码00368/P0171，含义为汽缸列1系统过稀／偶然。
读取相关数据，氧传感器、过量空气系统λ调节值等参数数值都与读取的故障码相一致，说明00368/P0171这个故障码真实可信。
00368/P0171这个故障码经常见到，发动机控制单元生成并储存该故障码的原因是氧传感器输入发动机控制单元的信号电压过低或伴随较高的正燃油修正值，发动机控制单元据此判断系统混合汽偏稀。
12款东风本田CRVVTC系统故障诊断与排除
12款东风本⽥CRV VTC 系统故障诊断与排除2019-04-18【摘要】VTC系统控制进⽓凸轮轴的凸轮相位，最新设计的VTC（可变正时控制）可连续不断地控制⽓门正时（凸轮相位）。
i-VTEC是VTEC和VTC系统的组合，它能够控制⽓门升程、正时并连续不断地控制凸轮相位，以便优化低速、中速和⾼速时的燃烧。
该系统还能提⾼燃油经济性，并获得低排放。
⼀个少量提前迟延的凸轮相位减少了重叠量，从⽽将EGR量降⾄最低，并稳定燃烧。
该功能还能够实现更低的怠速点。
⼀个⼤量提前的凸轮相位增⼤了重叠量，使EGR效率得以提⾼。
⽽EGR效率提⾼能够降低泵送损失，减少排放。
【关键词】发动机；可变正时系统；检测；排除0 前⾔汽车⾃诞⽣以来，⼀直被⼈们认为是⼀种不可缺少的交通⼯具，⽽汽车发动机系统I-VTEC中的VTC作为发动机关键技术也⽇益受到关注，⼤部分的汽车已经普及，尤其90年代以来，可变⽓门正时控制在⾼级轿车已经逐渐普及，相对于传统发动机⽅法，含可变⽓门正时控制系统的发动机维修更注重检测、分析诊断，因此作为汽车维修⼈员，应不断学习相关的知识，不断提⾼⾃⾝的技术⽔平和对故障的综合分析能⼒，同时在维修的过程中应更细⼼、细致只有这样我们才能更快、更好的解决各种问题。
1 故障的现象⼀辆12款东风本⽥CRV，该发动机型号为：K24Z8，⾏驶⾥程为50000KM，发动机故障指⽰灯亮，读取故障码为P0011：VTC系统故障，消除故障码后试车半⼩时，故障灯没有再次亮起，诊断为间歇性故障，交车。
⽤户出店后⾏驶两天后故障灯再次亮起，再次回店做检修，读取故障码仍然为暂时性故障码P0011：VTC系统故障。
消除故障码，检查VTC电磁阀能够动作良好，VTC滤⽹没有堵塞，试车半⼩时左右没有故障灯点亮，但是为了全⾯检修，应该按照维修流程继续检查VTC作动器和缸盖内的相关油路，但是由于⽤户反对拆解发动机，只好暂时交车，⽤户返回途中故障灯再次点亮。
飞度轿车CVT变速器D档指示灯故障检修
包含 多 种 传 感 器 �执 行 器 � 各 元 件 在 车上 的位 置如图 1 所 示� 1 D 档 指示灯 常亮
检 查电 压 是否 至 少有 2 为蓄 电 池电 � 检 查本田 � C M 测试 仪或 H D 修 CM
是否连接到数 据传输插接 器 ( D C ) 压 � 如 果有 2 为 蓄电 池电 压�则 为仪 号 端子 之 间 的 C 导 线 的 对 地 短 路 � � 上� 并且 选择了 维修 检查 信号 ( 模式 ( 本田 C ) 表 总成 内 的 D 档指 示 灯电 路 有故 故障 �如果 不导 通�则 进行 第� 步� 插接 器 E ( 3 1 针) � 或 HD 是否 障 � 应更 换 仪 表 总 成 �如 果 没 有 蓄 电 CN 测 试 仪 � �断开 C M
� � � � � � � � � � � � � � � � � � � � �
汽车诊所
飞度轿车 C
广州本田飞度轿车装备 C ( C 变速 器�称 为无 级变 速器 � C 变速
变速器 D 档指示灯故障检修
� 安徽 /朱会田
端子之间的
李
洪
王
远
插接 器端 子的配 合是 否松 动� 如 果需 重新
C 导 线 的 对地 短 路 故
驾驶舱 � 发动机舱 � 图1 C 变速器电控系统元件分布
( L
�低速 档) � � 到 第� 步� H D 与 DL C 的 连 接� 并 重 新检 查 D 飞度 轿 车 C 变 速 器电 控 系 统 � 将点火 开关 置于 " OFF "� � 在仪 表总 成插 接 器 89 端 子与 车 身接地 之间 连接 数字 万用 表� � 将点 火 开 关置 于 " ON " ( Ⅱ) � 档指示灯�如 果不是则进行 第�步� � 将 点火开 关置 于 " OFF "� � 检 查 DL C 的 9 号 端 子与 车 身 接地 之间 的导 通 性� 如果 导 通�应 维 插接 器 E2 9 端 子与 DL C 的 9
发动机故障灯亮原因及解决方法
发动机故障灯亮原因及解决方法当您开着爱车在路上行驶时，如果突然发现仪表盘上的发动机故障灯亮了，那心里肯定会“咯噔”一下。
发动机故障灯亮起，意味着车辆的发动机可能出现了问题，但具体是什么原因，又该如何解决呢？别着急，下面咱们就来详细聊聊。
首先，咱们来说说导致发动机故障灯亮的常见原因。
氧传感器故障是比较常见的一种情况。
氧传感器就像是发动机的“鼻子”，它负责监测排气中的氧气含量，并将这些信息反馈给车辆的电子控制单元（ECU），以帮助调整燃油喷射量。
如果氧传感器出现故障，ECU 就无法准确地控制燃油喷射，从而导致发动机工作不正常，故障灯亮起。
燃油系统出现问题也会让故障灯“发脾气”。
比如说，燃油滤清器堵塞，会导致燃油供应不足，影响发动机的正常运转。
又或者是喷油嘴故障，喷油不均匀或者喷油过多、过少，都可能引发发动机工作异常。
火花塞和点火线圈的问题也不容忽视。
火花塞长时间使用后，可能会磨损、积碳，导致点火不良。
点火线圈如果损坏，就无法为火花塞提供足够的能量，这都会影响燃烧过程，进而引发发动机故障。
进气系统故障也会惹麻烦。
空气滤清器过脏，会减少进入发动机的空气量；进气管道泄漏，会导致进气不准确，这些都会影响发动机的燃烧效率。
发动机的机械部件出现故障也会导致灯亮。
比如，正时链条或皮带失调、气门故障、气缸磨损等，都会影响发动机的正常工作。
此外，车辆的电子控制单元（ECU）本身出现故障，或者是传感器与 ECU 之间的连接线路出现问题，也可能导致发动机故障灯亮起。
那么，当发动机故障灯亮了，我们该怎么解决呢？第一步，不要惊慌，先确保行车安全。
如果车辆行驶中没有明显的异常，比如抖动严重、动力明显下降等，可以先小心地将车辆开到附近的维修店或者回家。
如果车辆有明显的异常，比如抖动厉害、加速无力，甚至熄火，那就不要继续行驶了，立即联系救援服务。
到达维修店后，维修师傅一般会使用专业的诊断工具读取车辆的故障码。
这些故障码就像是发动机的“病情报告”，能够帮助维修师傅快速定位问题所在。
威驰轿车发动机故障灯突然点亮
80℃ 14℃ 10.5° 0km/h 985rpm 146kPa 0.05V -0.0%
ESC
保存
图 1 车辆故障码
ESC
帮助
打印
记录
停止
OK
图 2 读取数据流
V1
1
2
真空传感器 3
29 12 17
C
C
C
发动机控制单元 Engine ECU
图 3 真空传感器电路原理图
拧到一 起的导 线，已 脱开
图 4 故障部位的线路已经脱开 故 障 码 显 示 为 ：P0105 歧 管 绝 对 压
（作者单位：山东交通技师学院）
35 汽车维修 2014.4
威驰轿车发动机故障灯突然点亮
作者： 作者单位： 刊名：
郑爱华 山东交通技师学院
汽车维修
英文刊名： 年，卷(期)：
Automobile Maintenance 2014(4)
本文链接：/Periodical_qcwx201404017.aspx
技师手记
威驰轿车发动机故障灯 突然点亮
郑爱华
故障现象
有 1 辆丰田威驰轿车， 配有 2SZ 发动机，行驶里程 2.8 万 km，行驶过 程中发动机故障灯突然点亮， 车主将 车开到 4S 店维修。
起动发动机时， 感觉到明显抖 动，并且故障现象与车主描述一样，发 动机故障指示灯在发动机运转时一 直点亮，把加速踏板踩到底时，发动 机转速在 3200～3600r/min 之间来回
发动机熄火，首先检查真空传感 器 V1 的插接器的连接情况，没有接 触不良的现象。 但发现真空传感器 V1 的线路上包裹着胶带， 有被修理 过的痕迹。 接下来查阅丰田威驰轿车 电路图，真空传感器 V1 和发动机控 制单元（ECU）之间有 3 根导线相连 （图 3 所示），测量 3 根导线的工作情 况。 测量真空传感器 V1 的 1 号端子 与发动机缸体之间搭铁正常。 闭合点 火开关，用万用表电压挡测量 V1 的 2 号端子，显示为 0V，说明真空传感 器的 2 号端子跟 ECU 之间导线断路 故障。 测量 V1 的 3 号端子，电压显 示为 5V，正常。
