• 接 头 形 式 的 选 择 与 设 计
接头形式应根据结构形状、强度要 求、工件厚度、焊后变形大小、焊 条消耗量、坡口加工难易程度、焊 接方法等综合因素考虑。 在焊条电弧焊时，当板厚小于６ mm一般不开坡口（即Ｉ形坡口）， 板厚大于６mm时，为保证焊透， 需开坡口。
管子坡口机
３、接头过渡形式
第四章 焊接结构设计
第一节 第二节 焊接结构件材料的选择 焊接接头的工艺设计
第一节
焊接结构件材料的选择
常用金属材料的焊接性
第二节
焊接接头的工艺设计
（1） 焊缝布置应尽量分散 （2） 焊缝的位置应尽可能对称布置 （3） 焊缝应尽量避开最大应力断面和应 力集中位置。 （4） 焊缝应尽量避开机械加工表面 （5） 焊缝位置应便于焊接操作
一、焊缝的布置
Hale Waihona Puke 焊缝分散布置的设计焊缝对称布置的设计
焊缝避开最大应力断面和应力 集中位置的设计
焊缝避开机械加工表面的设计
焊缝位置便于焊接操作的设计
焊缝位置便于焊接操作的设计
手工电弧焊接头形式与坡口形状
１、接头形式 对接接头 T形接头 角接接头 搭接接头
２、坡口形状
Ｉ形坡口 Ｖ形坡口 Ｘ形坡口 Ｕ形坡口
?4焊缝应尽量避开机械加工表面?5焊缝位置应便于焊接操作焊缝分散布置的设计焊缝对称布置的设计焊缝避开最大应力断面和应力集中位置的设计焊缝避开机械加工表面的设计焊缝位置便于焊接操作的设计焊缝位置便于焊接操作的设计手工电弧焊接头形式与坡口形状1接头形式?对接接头?t形接头?角接接头?搭接接头2坡口形状?i形坡口?v形坡口?x形坡口?u形坡口?接头形式的选择与设计?接头形式应根据结构形状强度要求工件厚度焊后变形大小焊条消耗量坡口加工难易程度焊接方法等综合因素考虑
预埋件加工焊接焊缝标注

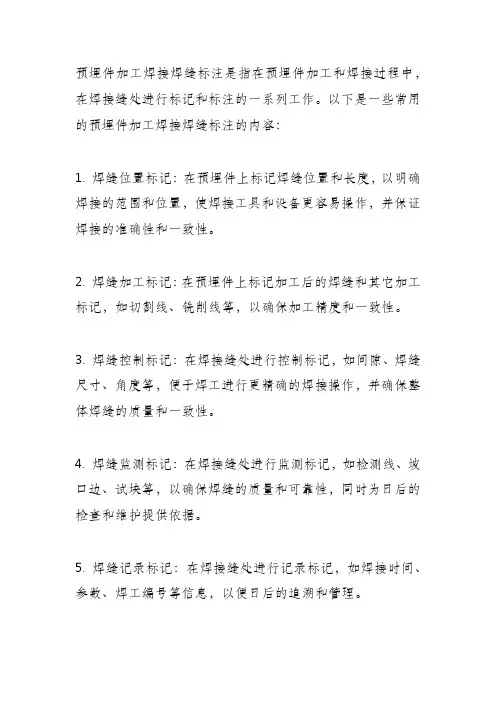

预埋件加工焊接焊缝标注是指在预埋件加工和焊接过程中，在焊接缝处进行标记和标注的一系列工作。
以下是一些常用的预埋件加工焊接焊缝标注的内容：
1. 焊缝位置标记：在预埋件上标记焊缝位置和长度，以明确焊接的范围和位置，使焊接工具和设备更容易操作，并保证焊接的准确性和一致性。
2. 焊缝加工标记：在预埋件上标记加工后的焊缝和其它加工标记，如切割线、铣削线等，以确保加工精度和一致性。
3. 焊缝控制标记：在焊接缝处进行控制标记，如间隙、焊缝尺寸、角度等，便于焊工进行更精确的焊接操作，并确保整体焊缝的质量和一致性。
4. 焊缝监测标记：在焊接缝处进行监测标记，如检测线、坡口边、试块等，以确保焊缝的质量和可靠性，同时为日后的检查和维护提供依据。
5. 焊缝记录标记：在焊接缝处进行记录标记，如焊接时间、参数、焊工编号等信息，以便日后的追溯和管理。
综上所述，针对预埋件的加工和焊接过程，进行焊缝位置标记、加工标记、控制标记、监测标记和记录标记等工作，有利于确保焊缝的定位精度和一致性，提高焊缝的可靠性和质量，避免焊接缺陷的发生。
此外，这些标记和标注还有助于日后的维护和维修，为相应的操作提供指导和依据。
焊接基础知识
