2. 面向KLOC的估算模型 (1) Walston_Felix模型 E=5.2×(KLOC)0.91 (2) Bailey_Basili模型 E=5.5+0.73×(KLOC)1.16 (3) Boehm简单模型 E=3.2×(KLOC)1.05 (4) Doty模型(在KLOC>9时适用) E=5.288×(KLOC)1.047
下图是用PROJECT制作的甲项目的最简单的一个甘特图
早期的甘特图的最大缺点是通常不反映依赖关系, 但是如果在Project上建立了依赖关系,这种依赖关系会自动 显示在甘特图上。
甘特图
使用项目管理软件可以创建更为复杂的甘特图
甘特图
跟踪甘特图可以用来评价项目的进展
注意: 任务用两种水平横线表示。下部表示计划历史(基准计划历史); 上部表示实际历史。 由于跟踪甘特图是建立在实际开始与完成日期的基础之上,将计划 与实际的项目进度信息进行比较,所以,项目经理可以用它来监控 单个任务和整体项目的进展情况。
对于相同的KLOC或FP值,用不同模型估算将 得出不同的结果。 主要原因是,这些模型多数都是仅根据若干应 用领域中有限个项目的经验数据推导出来的,适用 范围有限。 因此,必须根据当前项目的特点选择适用的估 算模型,并且根据需要适当地调整(例如,修改模 型常数)估算模型。
13.2.2 动态多变量模型
P生产率参数,反映了下述因素对工作量的影响: 总体过程成熟度及管理水平; 使用良好的软件工程实践的程度; 使用的程序设计语言的级别; 软件环境; 软件项目组的技术及经验; 应用系统的复杂程度。 开发实时嵌入式软件时:P~=2000;电信系统和系 统软件时:P=10000;商业应用系统:P=28000。 如果把项目持续时间延长一些,则可降低完成 项目所需的工作量。
项目网络图有两种表示形式:
(1)前导图法(PDM:Precedence Diagramming Method) (2)箭线图法(ADM:Arrow Diagramming Method)
项目网络图
甲项目例
甲项目中包含的活动清单、各个活动的历时以及活动间 的依赖关系如下:
各活动的依赖关系:
• • • • • • • A、B、C可以同时开始; D必须在A完成后开始; E、F必须在B完成后开始; G必须在C完成后开始; H必须在D、E完成后开始; I必须在G完成后开始; J必须在F、H、I完成后开 始。
(2) 计算技术复杂性因子TCF 14种技术因素Fi(1≤i≤14)对软件规模的影响程 度。每个因素分配一个从0(无影响)到5(有很大 影响) DI= 值在0~70之间 F 技术复杂性因子TCF由下式计算:
14 i 1 i
TCF=0.65+0.01×DI (3) 计算功能点数FP FP=UFP×TCF 功能点数与所用的编程语言无关。在判断信息 域特性复杂级别和技术因素的影响程度时,存在着 相当大的主观因素。
13.3.1 估算开发时间
工期 >=工作量/人力 正常情况下, 估算开发时间的模型方程: (1) Walston_Felix模型: T=2.5E0.35 (2) 原始的COCOMO模型: T=2.5E0.38 (3) COCOMO2模型: T=3.0E0.33+0.2×(b-1.01) (4) Putnam模型: T=2.4E1/3 E是开发工作量(以人月为单位), T是开发时间(以月为单位)。
这类模型的总体结构形式如下: E=A+B×(ev)C 其中,A、B和C是由经验数据导出的常数,E是以 人月为单位的工作量,ev是估算变量(KLOC或 FP)。下面给出几个典型的静态单变量模型。 1.面向FP的估算模型 (1) Albrecht & Gaffney模型 E=-13.39+0.0545FP (2) Maston,Barnett和Mellichamp模型 E=585.7+15.12FP
i 1
13.3 进度计划
目的:保证项目按时完成 影响工期的因素: 工作量, 资源(人力,设备), 项目特点 方法:把项目分解成许多小任务以利于估计, 执行, 监控 难点:根据项目, 合理分配任务, 优化使用资源, 留有余地 工具: 经验模型, GANTT图, 工程网络 项目管理者必须定义全部项目任务,识别出关键任 务,跟踪关键任务的进展状况。 制定一个详细的进度表,监督项目进度并控制整个 项目。
2. 估算功能点的步骤 用下述3个步骤,可估算出一个软件的功能点 数(即软件规模)。 FP=UFP×TCF
(1) 计算未调整的功能点数UFP 每个特性(即Inp、Out、Inq、Maf和Inf)都分类为简 单级、平均级或复杂级 UFP=a1×Inp+a2×Out+a3×Inq+a4×Maf+a5×Inf 其中,ai(1≤i≤5)是特性系数,其值由相应特性的复 杂级别决定,如表13.1
后体系结构模型软件开发工作量函数: 17 E= a KLOC b f i (13.3)
i 1
E是开发工作量(以人月为单位), a是模型系数, KLOC是估计的源代码行数(以千行为单位), b是模型指数, fi(i=1~17)是成本因素,见下表。
(1) 新增加了4个成本因素: 要求的可重用性、需 要的文档量、人员连续性(即人员稳定程度)和多 地点开发。 (2) 略去了原始模型中的2个成本因素(计算机 切换时间和使用现代程序设计实践)。 (3) 某些成本因素(分析员能力、平台经验、语 言和工具经验)对生产率的影响(即工作量系数最 大值与最小值的比率)增加了,另一些成本因素 (程序员能力)的影响减小了。
13.2 工作量估算
软件估算模型由经验导出的公式来预测软件开 发工作量,工作量是软件规模(KLOC或FP)的函 数,工作量的单位通常是人月(pm)。 估算模型的经验数据,是从有限个项目的样本 集中总结出来的,因此,没有一个估算模型可以适 用于所有类型的软件和开发环境。
13.2.1 静态单变量模型
从上面的公式可以看出:为了缩短开发时间应该增 加开发工作的人数。 但是,随着开发小组规模扩大,个人生产率将下降, 开发时间与开发工作的人数并非简单的反比关系主 要原因有两个: 当小组变大时,通信开销增加了。 新成员要额外花费小组其他成员的时间。 被称为Brooks规律的下述现象: 向一个已经延期 的项目增加人力,可能(只)会使得它更加延期。
13.2.3 COCOMO2模型
构造性成本模型:COCOMO(COnstructive COst Model) 。1981年Boehm在《软件工程经济学》中 首次提出了COCOMO模型。1997年Boehm等人提 出的COCOMO2,修订了COCOMO。 3个层次的软件开发工作量估算模型: (1) 应用系统组成模型用于估算构建原型的工作量。 (2) 早期设计模型适用于体系结构设计阶段。 (3)后体系结构模型适用于完成体系结构设计之后的 软件开发阶段。
甘特图
甘特图与网络图的比较
甘特图
在进度报告中很有效 在做管理陈述时易于读懂和使用。 作为计划编制工具不是太强。 没有表示活动间的逻辑关系。 网络图
表明活动和事件间的相互关系。 识别关键路径,项目历程和活动排序。 表明工作流程。 帮助编制计划和组织工作。
关键路径法
查找关键路径实例: • 使用箭线图来确定关键路径。 • 使用前导图来确定关键路径。

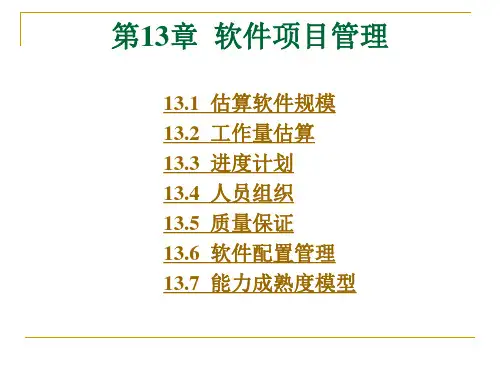

第13章 软件项目管理
第13章 软件项目管理
13.1 13.2 13.3 13.4 13.5 13.6 13.7 13.8 估算软件规模 工作量估算 进度计划 人员组织 质量保证 软件配置管理 能力成熟度模型 小结
13.1 估算软件规模
13.1.1 代码行技术
依据以往开发类似产品的经验和历史数据,估 计实现一个功能所需要的源程序行数。 把实现每个功能所需要的源程序行数累加起来, 就可得到实现整个软件所需要的源程序行数。
COCOMO2采用了更加精细得多的b分级模型,这 个模型使用5个分级因素Wi(1≤i≤5): 划分成从甚低 (Wi=5)到特高 5 (Wi=0)的6个级别 b= 1.01 1.01 Wi (13.4)
b的取值范围为1.01~1.26。 5个分级因素如下所述: (1) 项目先例性: 该项目的新奇程度。 (2) 开发灵活性: 约束多少。 (3) 风险排除度: 重大风险已被消除的比例。 (4) 项目组凝聚力: 开发人员相互协作度。 (5) 过程成熟度: 按照能力成熟度模型(见13.7 节)
制定进度计划
项目网络图
什么是项目网络图?
项目网络图是项目的所有活动以及它们之间逻辑关系或排 序的图形显示。
项目网络图是活动排序的输出,它有以下作用:
(1)能表示项目活动,并表示活动之间的依赖关系。 (2)表明项目活动将以什么顺序继续。 (3)在进行工期估计时,表明项目将需要多长时间。 (4Leabharlann Baidu当改变某项活动工期时,表明项目工期将如何变化。
项目组规模与项目组总生产率的关系。 P名项目组员之间的通信路径数: MIN= P-1, MAX= P(P-1)/2 通信路径数大约为Pα,其中1<α<2。 一个组员不与任何人通信时个人生产率为L, 每条通信路径导致生产率减少l, 组员个人平均生产率为: Lr=L-l(P-1)r (13.5) 其中,r是对通信路径数的度量,0<r≤1
由多名有经验的软件工程师分别做出估计。 每个人都估计程序的最小规模(a)、最大规模 (b)和最可能的规模(m),分别算出这3种规模的平 均值, 再用下式计算程序规模的估计值: a 4m b L= (13.1)
6
单位是代码行数(LOC) 或千行代码数(KLOC)
代码行技术的优点: 代码是所有软件开发项目都 有的“产品”,且容易计算行数。 代码行技术的缺点是: 源程序仅是软件配置的一 个成分。 为了克服代码行技术的缺点,人们提出了功能 点技术。
13.1.2 功能点技术
依据软件信息域特性和软件复杂性,用功能 点(FP)为单位度量软件规模。 1. 信息域特性 功能点技术定义了信息域的5个特性: 输入项 数(Inp)、输出项数(Out)、查询数(Inq)、主文件数 (Maf)和外部接口数(Inf)。 (1) 输入项数: 用户向软件输入的项数,这些 输入给软件提供面向应用的数据。
动态多变量模型是根据从4000多个当代软件 项目中收集的生产率数据推导出来的。 工作量是软件规模和开发时间这两个变量的函数。 E=(LOC×B0.333/P)3×(1/t)4 (13.2) E是以人月或人年为单位的工作量; t>1是以月或年为单位的项目持续时间; B是特殊技术因子,它随着规模和要求的增加而缓 慢增加:小的程序(KLOC=5~15),B=0.16, 超过70 KLOC的程序,B=0.39; P是生产率参数 (2000-30000)
(2) 输出项数: 软件向用户输出的项数,它们 向用户提供面向应用的信息,例如,报表和出错信 息等。报表内的数据项不单独计数。 (3) 查询数: 查询即是一次联机输入,它导致 软件产生某种即时响应(输出)。 (4) 主文件数: 逻辑主文件(即数据的一个逻 辑组合,它可能是大型数据库的一部分或是一个独 立的文件)的数目。 (5) 外部接口数: 机器可读的全部接口(例如, 磁盘或磁带上的数据文件)的数量,用这些接口把 信息传送给另一个系统。
甲项目的箭线图(ADM)或 双代号网络图(AOA)示例
采用PDM绘制的甲项目的网络图示例
活动历时估计
活动历时估计是根据任务分解中定义的项目活动
和项目活动清单来估计完成这些项目所需要的工期。 工期包括一项活动所消耗的实际工作时间 加上间歇时间。
制定进度计划
甘特图
甘特图,通过日历形式列出项目活动及其相 应的开始和结束日期,它为反映项目进度信 息提供了一种标准形式。
规模为P的项目组的总生产率为 Ltot=P(L-l(P-1)r) (13.6)
对于给定的L,l和r的值,总生产率Ltot是P的函数。 存在一个最佳的项目组规模Popt,其总生产率最高。 Boehm根据经验指出,软件项目的开发时间最多可 以减少到正常开发时间的75%。
任务(活动)之间的依赖关系类型
