大型体育馆满堂外脚手架施工方案1.doc
大型体育馆满堂外脚手架施工方案1ξ1、概况与部署1.1.工程概况本方案为比赛馆外部钢管扣件式脚手架操作平台搭设补充方案，内部满堂架搭设方案见前面脚手架专项方案。
从外沿至内，钢网架外沿最高为30.66m，支座处最大标高为24.163m，外沿高而内低。
从中往东西两侧，钢网架由外沿30.66m降至±0.000，中间高而东西两侧低。
在标高5.100m处为内圈二层钢砼楼板，楼板宽约4m；标高4.75m处为外圈二层钢砼楼板，宽在5～8m。
在内圈面积范围，上部钢结构屋面传到球形连接点的荷载经计算为1.98t。
1.2.工程部署架子主要搭设在内圈范围，采用纵横交错的井字型。
根据以上实际情况，脚手架平台搭设采用外高内低、中间高两侧低阶梯形，架子立杆将落在二层楼板上；因局部架子传到楼板的荷载远大于楼板设计均布荷载，故该部位须设底部支撑体系,具体由后面计算确定；考虑工程施工要求，架体宽要比上部钢屋架投影宽1.2m；对球形节点下承重体系，若先施工支座内侧支撑桁架及部分网架,再施工外侧桁架,则外侧桁架的自重将被内侧结构平衡掉,即在这种情况下可以不考虑外侧桁架自重对脚手架承重的影响.这样,整个脚手架体系布置为:立杆纵、横距为1.2m，局部达到1.3m；步高1.5m。
立杆下布置槽钢或50mm厚木板底垫。
拉接采用刚性拉接与钢筋混凝土柱拉接。
1.3.编制依据。
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
《建筑施工脚手架实用手册》ξ2、搭设施工2.1.搭设要求：1、主体钢砼结构已经施工完毕并强度达到设计强度要求。
2、室外地面已作硬化处理。
要求搭设脚手架区域的地面已经碾压平整，局部软弱土层已经处理。
地面排水畅通无积水。
2.2.搭设准备：1、材料准备。
钢管和扣件：必须有租赁方或生产厂家的质量证明合格证。
搭设现场派专人检验钢管和扣件质量，不合格不使用。
钢管外径D48，壁厚3.5，钢管必须顺直，弯曲、变形或损坏严重的不能使用，特别注意钢管壁厚少于3mm的禁止使用。
体育馆外墙保温脚手架施工方案
滁州新一中高中部体育馆工程双排扣件式钢管落地脚手架施工方案编制：审核：审批：滁州市金品劳务责任有限公司二0一二年8月7日目录1编制依据 02工程概况 03施工部署 03.1组织机构 03.2设计总体思路 03.3劳动力准备 (1)3.4材料准备 (1)3.5机具准备 (2)3.6技术准备 (2)4脚手架构造要求 (2)4.1总的设计尺寸 (2)4.2纵向水平杆 (2)4.3横向水平杆 (3)4.4脚手板 (3)4.5立杆 (3)4.6连墙件 (3)4.7门洞 (3)4.8剪刀撑 (4)4.9扣件 (4)4.10基础 (4)4.11上人斜道 (4)5脚手架的搭设和拆除施工工艺 (4)5.1落地脚手架搭设施工工艺 (4)5.2脚手架的拆除施工工艺 (5)6目标和验收标准 (5)7安全文明施工保证措施 (5)7.1材质及其使用的安全技术措施 (5)7.2脚手架搭设的安全技术措施 (6)7.3脚手架上施工作业的安全技术措施 (6)7.4脚手架拆除的安全技术措施 (6)7.5文明施工要求 (7)7.6应执行的强制性条文 (8)8设计计算 (9)8.1荷载传递路线 (9)8.2横向水平杆强度计算 (9)8.3纵向水平杆强度计算 (10)8.4连接扣件抗滑承载力计算 (11)8.5立杆稳定性计算 (11)8.6连墙件验算 (14)8.7立杆地基承载力计算 (14)9 附图附图-1 外架平面布置图附图-2 外架剖面图和立面图附图-3 基础、门洞和连墙件做法1编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001，2002年版）；《建筑施工安全检查标准》（JGJ59-99）；《建筑施工高处作业安全技术规范》（JGJ80-91）；本工程施工图纸和投标文件；本工程施工组织设计。
2工程概况一、基本情况1.1 工程名称：滁州市第一中学体育馆外墙包装钢筋双排扣件式脚手架1.2 施工单位：滁州市金鹏建筑装饰工程有限公司1.3 劳务单位：滁州市金品劳务脚手架搭设公司1.4搭设面积：4000平方1.5 结构层数：五层从二层顶部开始搭设双排脚手架1.6 脚手架形式：钢管扣件式双排脚手架，立杆横距0.3M，接立杆离墙边为30CM，大横杆部距为1.8M，立杆底座填芯必须设置扫地杆本工程位于滁州市新一中高中部体育馆，框架结构。
XX市体育中心综合训练馆外脚手架专项施工方案
XX市体育中心综合训练馆外脚手架专项施工方案一、项目概况XX市体育中心综合训练馆外脚手架专项施工方案是为了满足体育馆外墙翻新工程的需要。
该项目包括脚手架搭设、安全防护、施工监测等内容。
本方案将详细介绍脚手架搭设的方案设计、安全防护措施和施工监测方法，确保该项目的施工过程安全、高效。
二、工程内容1.脚手架搭设在XX市体育中心综合训练馆外墙翻新工程中，需要搭设一套符合国家标准的脚手架。
脚手架的搭设应符合相关要求，能够满足施工需要。
搭设完成后，需进行验收并办理审图手续。
2.安全防护在脚手架搭设施工过程中，必须做好安全防护工作。
包括但不限于悬挑脚手架的固定、脚手架的承载能力、脚手架的防护网设置等。
在施工中需设置专人进行安全监督，并做好安全教育工作。
3.施工监测为了确保脚手架施工的安全可靠，需要对脚手架进行监测。
包括脚手架结构的稳定性、脚手架各个节点的连接情况、脚手架承载能力等。
监测结果应及时反馈给相关负责人，确保脚手架施工的安全。
三、脚手架搭设方案设计1.设置基础：根据脚手架的需求和实际情况，采用适当的基础设置方式进行脚手架的支撑。
基础需满足脚手架的稳固性和承载能力。
2.框架搭设：按照标准要求和设计方案，进行脚手架的框架搭设。
保证框架稳定、结构合理、连接牢固。
3.链接设置：脚手架的各个节点连接应采用专用连接件进行，确保连接牢固，不易松动。
节点连接点需进行定期检查，确保连接牢固。
4.安全措施：脚手架的四周必须设置防护栏杆和防护网，避免人员或物品从脚手架上掉落。
悬挑脚手架需设置固定点进行固定。
四、安全防护措施1.施工人员必须经过相关培训，持证上岗。
不得贪图方便违章操作。
2.制定安全施工方案，严格按照规范要求进行脚手架的搭设和拆除。
3.施工现场应设置警示标识，告知施工人员注意安全。
4.建立安全监控体系，定期检查和整改施工中存在的安全隐患。
5.严格禁止在脚手架上施工外的其他作业行为，确保安全施工。
五、施工监测方法1.建立脚手架的监测体系，包括结构稳定性的监测、节点连接点的监测、承载能力的监测等。
大型体育馆满堂外脚手架施工方案
ξ1、概况与部署1.1.工程概况本方案为比赛馆外部钢管扣件式脚手架操作平台搭设补充方案，内部满堂架搭设方案见前面脚手架专项方案。
从外沿至内，钢网架外沿最高为30.66m，支座处最大标高为24.163m，外沿高而内低。
从中往东西两侧，钢网架由外沿30.66m降至±0.000，中间高而东西两侧低。
在标高5.100m处为内圈二层钢砼楼板，楼板宽约4m；标高4.75m处为外圈二层钢砼楼板，宽在5～8m。
在内圈面积范围，上部钢结构屋面传到球形连接点的荷载经计算为1.98t。
1.2.工程部署架子主要搭设在内圈范围，采用纵横交错的井字型。
根据以上实际情况，脚手架平台搭设采用外高内低、中间高两侧低阶梯形，架子立杆将落在二层楼板上；因局部架子传到楼板的荷载远大于楼板设计均布荷载，故该部位须设底部支撑体系,具体由后面计算确定；考虑工程施工要求，架体宽要比上部钢屋架投影宽1.2m；对球形节点下承重体系，若先施工支座内侧支撑桁架及部分网架,再施工外侧桁架,则外侧桁架的自重将被内侧结构平衡掉,即在这种情况下可以不考虑外侧桁架自重对脚手架承重的影响.这样,整个脚手架体系布置为:立杆纵、横距为1.2m，局部达到1.3m；步高1.5m。
立杆下布置槽钢或50mm厚木板底垫。
拉接采用刚性拉接与钢筋混凝土柱拉接。
1.3.编制依据。
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
《建筑施工脚手架实用手册》ξ2、搭设施工2.1.搭设要求：1、主体钢砼结构已经施工完毕并强度达到设计强度要求。
2、室外地面已作硬化处理。
要求搭设脚手架区域的地面已经碾压平整，局部软弱土层已经处理。
地面排水畅通无积水。
2.2.搭设准备：1、材料准备。
钢管和扣件：必须有租赁方或生产厂家的质量证明合格证。
搭设现场派专人检验钢管和扣件质量，不合格不使用。
钢管外径D48，壁厚3.5，钢管必须顺直，弯曲、变形或损坏严重的不能使用，特别注意钢管壁厚少于3mm的禁止使用。

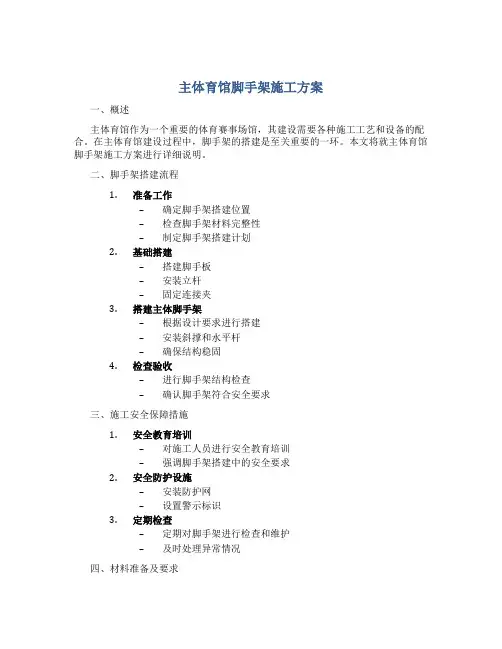

主体育馆脚手架施工方案
