发动机的拆装步骤(精)

发动机的拆装步骤发动机(Engine是一种能够把其它形式的能转化为机械能的机器,包括如内燃机(汽油发动机等、外燃机(斯特林发动机、蒸汽机等、电动机等。

如内燃机通常是把化学能转化为机械能。

发动机既适用于动力发生装置,也可指包括动力装置的整个机器(如:汽油发动机、航空发动机。

发动机最早诞生在英国,所以,发动机的概念也源于英语,它的本义是指那种“产生动力的机械装置”。

发动机是汽车领域技术最密集的关键部件,在汽车发动机装配过程中,由于被装配零件的多样性、工艺的繁琐性,汽车发动机装配线就显得尤为重要。

汽车发动机装配线是一个对发动机顺序装配的流水线工艺过程,每个工位之间是流水线生产,因此,每个环节的控制都必须具备高可靠性和一定的灵敏度,才能保证生产的连续性和稳定性。

合理地规划发动机装配线可以更好地实现产品的高精度、高效率、高柔性和高质量。

发动机装配线主要包括总装线、分装线、工位器具及线上工具等。

在总装线和分装线上,目前国内普遍采用柔性输送线输送工件,并在线上配置自动化装配设备以提高效率。

柔性输送线主要有:摩擦辊道和启停式动力辊道两种。

装配线上的自动化设备主要有自动打号机、拧紧机、自动翻转机以及其它专用装配设备等,可大大提高装配线的装配能力。

目前,装配线普遍采用现场总线控制方式,通过现场分布I/O统一控制装配线的运行及完成各工位间的通讯。

组建现场信息监控系统采用以太网等方式,完成装配线上的信息采集、排产下达、工位监控及装配提示等功能。

发动机装配在其生产过程中是不可缺少的重要步骤,而合理地规划发动机装配线可以更好地实现产品的高精度、高效率、高柔性和高质量。

在现代化的发动机生产装配线中,成熟的装配工艺、设备选择、质量控制及物流方式均值得人们去借鉴。

在发动机生产中,装配线是发动机最终状态、最终结构、最终精度的展示,对确保发动机的精度、质量至关重要。

一条发动机装配线要保证发动机的装配技术条件,实现高精度;要保证装配节拍,实现高效率;要多机型同时装配,实现高柔性;要有效地控制装配精度,实现高质量。

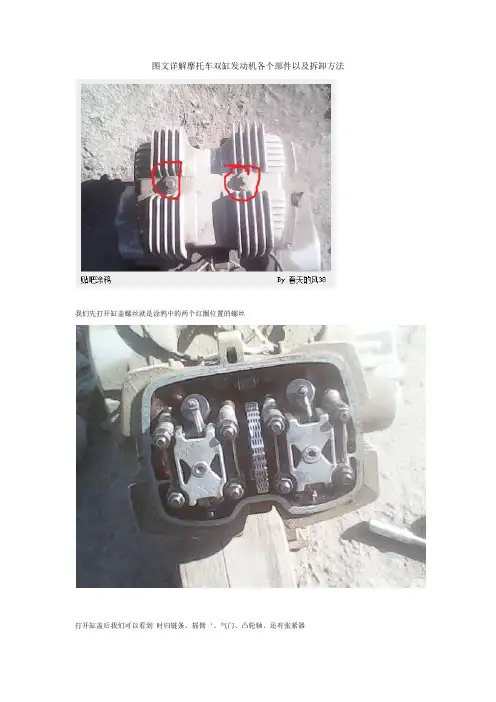

图文详解摩托车双缸发动机各个部件以及拆卸方法

图文详解摩托车双缸发动机各个部件以及拆卸方法我们先打开缸盖螺丝就是涂鸦中的两个红圈位置的螺丝打开缸盖后我们可以看到时归链条、摇臂‘、气门、凸轮轴、还有张紧器卸掉红圈当中的螺丝就可以把摇臂卸掉了这个就是shoc发动机的摇臂推动气门的用的gw250也是这样类似的配气结构很老的一种配气技术摇臂卸掉之后就要卸掉凸轮轴和正时齿轮（就是红圈当中的螺丝）第一图是张紧器的调整螺丝暂时不用卸掉把他松开把小链条调整到最松（不然凸轮轴拿不下来））凸轮轴和正时齿轮卸掉缸盖上的螺丝注意红圈上的螺丝比较隐蔽必须卸掉不然缸头拿不下来钢桶和缸盖都可以直接拔掉了但是注意红圈位置的张紧器传销必须卸掉不然张紧器压条会连着接下来我们就要把两个活塞卸掉卸掉活塞轴的卡簧活塞轴就能推出来了活塞卸掉以后气缸部分就不用管了我们开始拆发动机两侧两侧的螺丝很明显我就不一一介绍了我就简单的介绍下线圈两个红圈位置是触发线圈是提供曲轴位置信号给点火器的一个线圈控制一个气缸的点火线路2图里面画红圈的是低压线圈是给点火器提供供电的（直流点火没有这个线圈）3图中画的是照明线圈这个是给发动机充电的线圈负责给电瓶充电拆掉磁电机注意刻度这个装机的时候对点火时间的时候必须要用图中固定在磁电机上的是超越离合器（大排量基本都是独立的小排量基本都是和磁电机连着的）接下来就可以看到启动链条和启动齿轮还有启动机全部卸掉他发动机左面就完事之后再把发动机翻过来卸掉离合器大鼓盖就可以看到离合器机油泵梅花毽变速轴等等机油泵机油滤芯启动轴变速轴定位轴都在这个圈里先卸掉4个离合器的压盖螺丝在卸掉主轴螺丝离合器就可以卸掉了拔出小鼓旋转离合器的梅花锁垫片大鼓就可以拔出来了我们可以看到这个离合器是带有分离片的离合器（分离片就是可以让离合器分离更清楚的一片特殊的离合器片en 和gs都没有这离合）图上是正常的离合器片有4片木片（cbr等等跑车有6片同样也有一片分离片）图上的就是分离片（大部分本田的车可以通用 ybr也行也能改 cg也行cbr也行都一样的无非是多了几片而已单片是一样的)接下来卸掉机油泵的3个螺丝机油泵就下来了（这机油泵可像蜗牛了呢）机油泵和离合器都卸掉了我们要卸掉启动轴变速轴定位轴和梅花毽梅花毽这个是控制档位的每一个凹陷就是一个档位的位置比较小的凹陷的那个就是空档（这是国际档的梅花）定位轴负责固定档位的这个东西有问题也会掉档或者用力的时候掉档变速轴负责挂档的没他你就挂不了档启动轴你们说的烧火棍就是连接到他身上的（有的cbt有有的版本没有）最后把唯一的一个齿轮拆掉就完事了就可以开箱了把所有箱体的螺丝卸掉就好（注意cbt必须要在离合器这面开不能再另一面开因为里面还有个小的曲轴箱1缸的曲轴箱开箱了里面只有曲轴一根副轴一根主轴一根拨叉3个变速鼓一个拨叉传销一根挡轮12个剩下什么都没有了变速鼓整个档位的控制中心通过旋转来控制档位齿轮的变化拨叉负责拨动齿轮完成换挡456档位的都是3个拨叉7个档位的有4个拨叉8个档的车没见过不知道主轴曲轴第一个连接的轴通过离合器连接到曲轴完成动力的传递副轴一头连接主轴一头连接小牙盘发动机的最后一个动力衔接点曲轴发动机的动力来源发动机转速最高的部件好了完成了一台双缸的发动机全部拆解介绍完毕其他车型的双缸箱体也基本都这样无非就是冷却系统配气系统区别很大其他的部件原理基本都是一样的@海豹六队9我说缸盖你说叫气门盖其实叫气门盖也也可以但是在摩托车配件行业里我们都管这个就叫缸盖我是修摩托车的也是卖摩托车配件的下图中的调气门之前打开的大螺丝我们管这个叫气门盖。

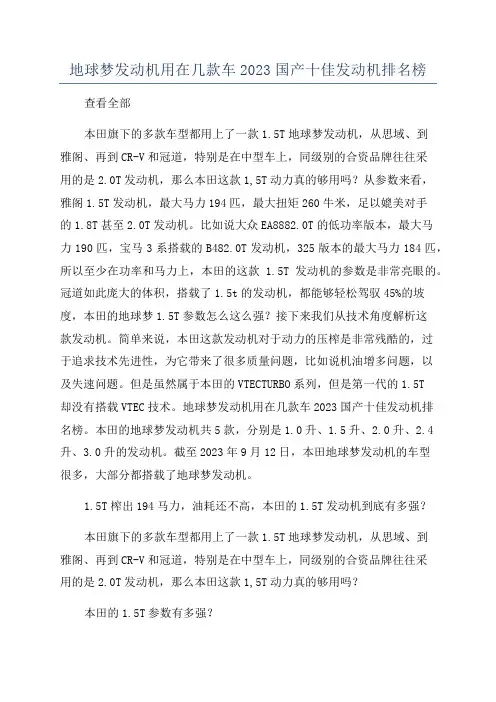

地球梦发动机用在几款车2023国产十佳发动机排名榜

地球梦发动机用在几款车2023国产十佳发动机排名榜查看全部本田旗下的多款车型都用上了一款1.5T地球梦发动机，从思域、到雅阁、再到CR-V和冠道，特别是在中型车上，同级别的合资品牌往往采用的是2.0T发动机，那么本田这款1,5T动力真的够用吗？从参数来看，雅阁1.5T发动机，最大马力194匹，最大扭矩260牛米，足以媲美对手的1.8T甚至2.0T发动机。

比如说大众EA8882.0T的低功率版本，最大马力190匹，宝马3系搭载的B482.0T发动机，325版本的最大马力184匹，所以至少在功率和马力上，本田的这款 1.5T发动机的参数是非常亮眼的。

冠道如此庞大的体积，搭载了1.5t的发动机，都能够轻松驾驭45%的坡度，本田的地球梦1.5T参数怎么这么强？接下来我们从技术角度解析这款发动机。

简单来说，本田这款发动机对于动力的压榨是非常残酷的，过于追求技术先进性，为它带来了很多质量问题，比如说机油增多问题，以及失速问题。

但是虽然属于本田的VTECTURBO系列，但是第一代的1.5T却没有搭载VTEC技术。

地球梦发动机用在几款车2023国产十佳发动机排名榜。

本田的地球梦发动机共5款，分别是1.0升、1.5升、2.0升、2.4升、3.0升的发动机。

截至2023年9月12日，本田地球梦发动机的车型很多，大部分都搭载了地球梦发动机。

1.5T榨出194马力，油耗还不高，本田的1.5T发动机到底有多强？本田旗下的多款车型都用上了一款1.5T地球梦发动机，从思域、到雅阁、再到CR-V和冠道，特别是在中型车上，同级别的合资品牌往往采用的是2.0T发动机，那么本田这款1,5T动力真的够用吗？本田的1.5T参数有多强？从参数来看，雅阁1.5T发动机，最大马力194匹，最大扭矩260牛米，足以媲美对手的1.8T甚至2.0T发动机。

本田发动机拆装实训报告

一、实训目的本次本田发动机拆装实训的主要目的是通过实际操作，让学生熟悉本田发动机的结构，掌握发动机拆装的基本技能，提高动手实践能力，培养严谨的工作态度和团队协作精神。

二、实训内容1. 实训对象：本田L15B型发动机2. 实训内容：（1）发动机整体结构认识和解体；（2）零部件的清洗与检测；（3）发动机的装配与调试；（4）零部件的更换。

三、实训过程1. 发动机整体结构认识和解体（1）观察发动机外观，了解其整体结构；（2）根据发动机结构图，了解各部件的名称和功能；（3）使用专用工具，按照拆卸顺序，将发动机分解为各个部件。

2. 零部件的清洗与检测（1）将拆卸下来的零部件放入清洗液中，进行清洗；（2）使用放大镜等工具，检查零部件的磨损、裂纹等情况；（3）根据检测结果，确定更换或维修的零部件。

3. 发动机的装配与调试（1）根据零部件的清洗和检测结果，进行零部件的更换；（2）按照装配顺序，将零部件组装成发动机；（3）检查发动机的装配质量，确保各部件之间的间隙符合要求；（4）进行发动机的调试，调整气门间隙、点火正时等参数。

4. 零部件的更换（1）根据发动机的拆卸和检测结果，确定更换的零部件；（2）使用专用工具，将损坏的零部件拆卸下来；（3）将新的零部件安装到发动机上；（4）检查安装质量，确保零部件的安装牢固。

四、实训总结1. 通过本次实训，我对本田L15B型发动机的结构有了更深入的了解，掌握了发动机拆装的基本技能。

2. 在实训过程中，我学会了如何使用专用工具，提高了动手实践能力。

3. 在团队合作方面，我学会了与他人沟通交流，共同解决问题。

4. 实训过程中，我认识到严谨的工作态度和团队协作精神对于完成工作任务的重要性。

五、实训心得1. 发动机拆装是一项技术性较强的工作，需要具备一定的理论基础和实际操作经验。

2. 在实训过程中，要注重细节，严格按照操作规程进行，确保拆装质量。

3. 面对复杂的问题，要学会分析原因，寻找解决方案。

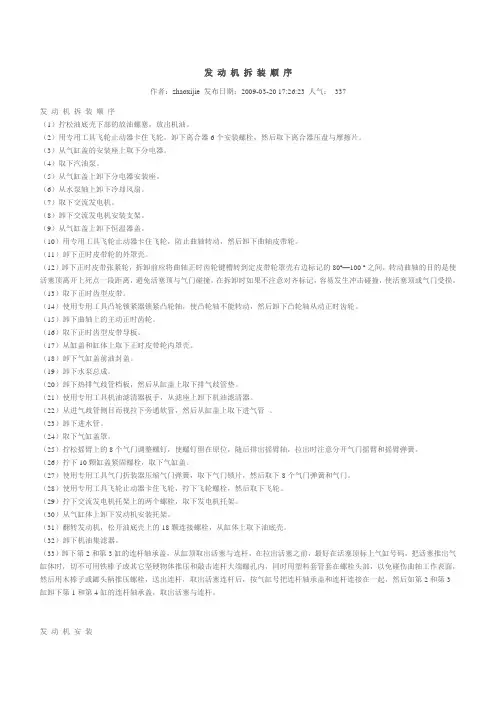

发动机拆装顺序

发动机拆装顺序作者：zhaoxijie 发布日期：2009-03-20 17:26:23 人气：337发动机拆装顺序（1）拧松油底壳下部的放油螺塞，放出机油。

（2）用专用工具飞轮止动器卡住飞轮，卸下离合器6个安装螺栓，然后取下离合器压盘与摩擦片。

（3）从气缸盖的安装座上取下分电器。

（4）取下汽油泵。

（5）从气缸盖上卸下分电器安装座。

（6）从水泵轴上卸下冷却风扇。

（7）取下交流发电机。

（8）卸下交流发电机安装支架。

（9）从气缸盖上卸下恒温器盖。

（10）用专用工具飞轮止动器卡住飞轮，防止曲轴转动，然后卸下曲轴皮带轮。

（11）卸下正时皮带轮的外罩壳。

（12）卸下正时皮带张紧轮，拆卸前应将曲轴正时齿轮键槽转到定皮带轮罩壳右边标记的80º—100 º之间，转动曲轴的目的是使活塞顶离开上死点一段距离，避免活塞顶与气门碰撞，在拆卸时如果不注意对齐标记，容易发生冲击碰撞，使活塞顶或气门受损。

（13）取下正时齿型皮带。

（14）使用专用工具凸轮锁紧器锁紧凸轮轴，使凸轮轴不能转动，然后卸下凸轮轴从动正时齿轮。

（15）卸下曲轴上的主动正时齿轮。

（16）取下正时齿型皮带导板。

（17）从缸盖和缸体上取下正时皮带轮内罩壳。

（18）卸下气缸盖前油封盖。

（19）卸下水泵总成。

（20）卸下热排气歧管档板，然后从缸盖上取下排气歧管垫。

（21）使用专用工具机油滤清器板手，从滤座上卸下机油滤清器。

（22）从进气歧管侧目而视拉下旁通软管，然后从缸盖上取下进气管。

（23）卸下进水管。

（24）取下气缸盖罩。

（25）拧松摇臂上的8个气门调整螺钉，使螺钉留在原位，随后排出摇臂轴，拉出时注意分开气门摇臂和摇臂弹簧。

（26）拧下10颗缸盖紧固螺栓，取下气缸盖。

（27）使用专用工具气门折装器压缩气门弹簧，取下气门锁片，然后取下8个气门弹簧和气门。

（28）使用专用工具飞轮止动器卡住飞轮，拧下飞轮螺栓，然后取下飞轮。

（29）拧下交流发电机托架上的两个螺栓，取下发电机托架。

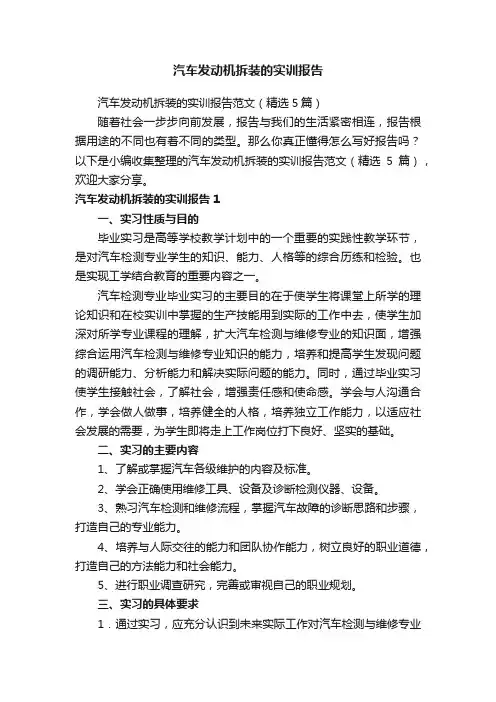

汽车发动机拆装的实训报告范文（精选5篇）

汽车发动机拆装的实训报告汽车发动机拆装的实训报告范文（精选5篇）随着社会一步步向前发展，报告与我们的生活紧密相连，报告根据用途的不同也有着不同的类型。

那么你真正懂得怎么写好报告吗？以下是小编收集整理的汽车发动机拆装的实训报告范文（精选5篇），欢迎大家分享。

汽车发动机拆装的实训报告1一、实习性质与目的毕业实习是高等学校教学计划中的一个重要的实践性教学环节，是对汽车检测专业学生的知识、能力、人格等的综合历练和检验。

也是实现工学结合教育的重要内容之一。

汽车检测专业毕业实习的主要目的在于使学生将课堂上所学的理论知识和在校实训中掌握的生产技能用到实际的工作中去，使学生加深对所学专业课程的理解，扩大汽车检测与维修专业的知识面，增强综合运用汽车检测与维修专业知识的能力，培养和提高学生发现问题的调研能力、分析能力和解决实际问题的能力。

同时，通过毕业实习使学生接触社会，了解社会，增强责任感和使命感。

学会与人沟通合作，学会做人做事，培养健全的人格，培养独立工作能力，以适应社会发展的需要，为学生即将走上工作岗位打下良好、坚实的基础。

二、实习的主要内容1、了解或掌握汽车各级维护的内容及标准。

2、学会正确使用维修工具、设备及诊断检测仪器、设备。

3、熟习汽车检测和维修流程，掌握汽车故障的诊断思路和步骤，打造自己的专业能力。

4、培养与人际交往的能力和团队协作能力，树立良好的职业道德，打造自己的方法能力和社会能力。

5、进行职业调查研究，完善或审视自己的职业规划。

三、实习的具体要求1．通过实习，应充分认识到未来实际工作对汽车检测与维修专业知识的要求，找准差距，确定需要补充和完善的学习内容。

2．在实习过程中应注重锻炼运用所学的汽车检测与维修专业知识解决实际问题的能力。

要学生在解决实际问题时，着重对所学的专业知识加以融会贯通，锻炼和提高自身的综合技能。

3．在实习过程中还应注重提高自身协调、沟通的能力、团队合作的能力和组织管理能力等，以尽快适应未来实际工作的要求。

本田L15B2地球梦发动机正时链条安装（正时校对）

本田L15B2地球梦发动机正时链条安装（正时校对）1. 上止点（曲轴测）上的1号活塞设置（1）将凸轮轴设置到上止点(TDC)。

将曲轴链轮上的TDC 标记(A) 与油泵上的指针 (B) 对齐。

（2）拆下曲轴链轮。

2.将直径5 mm的销插入凸轮轴维修孔中。

3.安装凸轮轴链条（1）将凸轮轴链条安装到曲轴链轮上，有颜色的连杆片(A)与曲轴链轮上的标记(B)对齐。

（2）将凸轮轴链条安装到VTC作动器链轮，有颜色的连杆片(A)与VTC作动器链轮上的标记(B)对齐。

（3）将凸轮轴链条安装到排气凸轮轴，有颜色的连杆片(A)与排气凸轮轴链轮上的标记(B)对齐。

4.安装凸轮轴链条导向和张紧器臂安装凸轮轴链条导向和(A)和凸轮轴链条张紧器臂(B)。

5.将直径5mm的销从凸轮轴维修孔中拆下。

6.安装凸轮轴链条导向B7.安装凸轮轴链条自动张紧器（1）更换凸轮轴链条时，压缩凸轮轴链条自动张紧器。

将在拆卸期间安装的销(A)从凸轮轴链条自动张紧器上拆下。

逆时针转动片(B)以释放锁止，然后压下杆(C)，并将第一个凸轮(D)设置到齿条(E)的第一个边缘。

将直径1.2mm的销插回孔(F)中。

注意：如果未按照描述设置凸轮轴链条自动张紧器，则凸轮轴链条自动张紧器将损坏。

（2）安装凸轮轴链条自动张紧器。

（3）顺时针旋转凸轮轴链条张紧器滑块以压缩凸轮轴链条张紧器，并安装其余螺栓，然后将螺栓拧至规定扭矩。

（4）将销从凸轮轴链条自动张紧器上拆下。

8.安装凸轮轴链条箱（1）检查皮带轮端曲轴油封是否损坏。

如果油封损坏，则更换皮带轮端曲轴油封。

（2）将所有旧的密封胶从链条箱接合面、螺栓和螺栓孔上清除。

（3）清洁并晾干链条箱接合面。

（4）在链条箱的发动机气缸体接合面和螺栓孔内缘涂抹密封胶。

涂抹密封胶后4分钟内安装零部件。

（5）在链条箱的油底壳接合面和螺栓孔内缘涂抹密封胶。

涂抹密封胶后4分钟内安装零部件。

注意：①沿虚线 (A)涂抹直径约2.5 mm的密封胶胶条。
