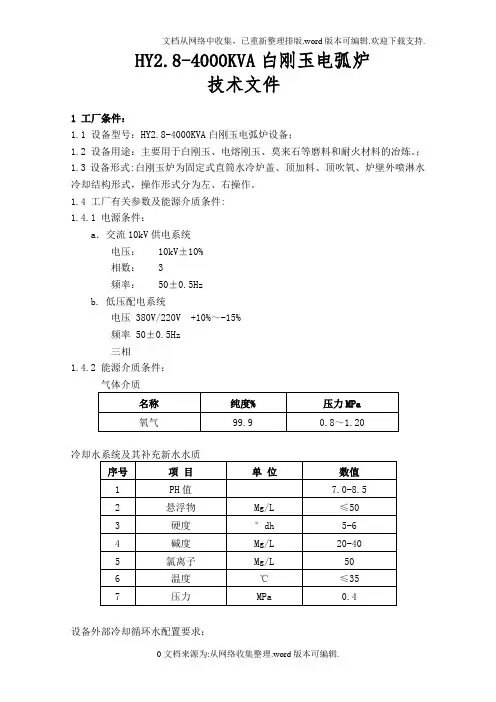

HY2.8-4000kva刚玉电弧炉技术文件

HY2.8-4000KVA白刚玉电弧炉

技术文件

1 工厂条件：

1.1 设备型号：HY

2.8-4000KVA白刚玉电弧炉设备；

1.2 设备用途：主要用于白刚玉、电熔刚玉、莫来石等磨料和耐火材料的冶炼。；

1.3设备形式:白刚玉炉为固定式直筒水冷炉盖、顶加料、顶吹氧、炉壁外喷淋水冷却结构形式，操作形式分为左、右操作。

1.4 工厂有关参数及能源介质条件:

1.4.1 电源条件：

a．交流10kV供电系统

电压：10kV±10%

相数： 3

频率：50±0.5Hz

b. 低压配电系统

电压 380V/220V +10%～-15%

频率 50±0.5Hz

三相

1.4.2 能源介质条件：

设备外部冷却循环水配置要求：

冷却塔：不小于150～200t/h

调节水池：60～80m3

1.5 产量：

1套设备0日产量25吨，年工作日330天，连续式工作制，年产量8250吨。如果需要年常量达到3万吨，则需要4套设备才能满足要求。

2 结构特点:

2.1 、顶加料、顶吹氧、炉壁外喷淋水冷却结构形式；

2.2 每相采用两根大截面（Φ1600Χ2）内水冷电缆、补偿器、穿墙铜排、铜-钢复合导电横臂（小车升降式）等组成空间三角形布置的节能型短网。短网阻抗值≤3ｍΩ，三相阻抗不平衡度≤8%；

2.3 先进可靠的变频电机式电极升降自动调节器：可自动和手动操作。弧流整定范围：25%—150% lm。电极响应时间：0.15S。

2.4 炉体倾动采用液压传动，集成块式液压阀；

2.5 电极夹头采用抱带式夹紧，使用可靠、寿命长。

2.6 电极夹放采用气动驱动方式。

2.7 电极自动升降调节器采用德国西门子PLC可编程控制器控制。

2.8 变压器一次侧电压10KV，二次电压220-110V。电动调压，顶出线方式；

2.9 冷却水系统有压力和水温监控，声光报警。为防止停电事故用户需设高位水箱。

2.10 电炉参数实行工业计算机监控与管理。

4 机械结构说明及工作原理

白刚玉炉为固定式直筒水冷炉盖、顶装料、顶吹氧，炉体平台为固定轴式倾动方式，炉壁外喷淋水冷却结构形式，其机械部分由以下几部分组成：

a、炉体;

b、炉体倾动装置;

c、短网系统;

d、固定式直筒水冷炉盖(板式)；

e、电极升降装置;

f、液压系统;

g、水冷系统;

h、气动系统；

4.1炉体装置：

该部件由炉壳、出料槽构成。

a、炉壳为可快速更换。上部由20mm锅炉钢板焊接而成的直筒形，底部呈椭圆形封头结构。炉壳前设有一个出料槽口，上部有水冷却加强圈及炉壳外部喷淋水管，以防止炉壳变形。炉壳上部焊有与倾动装置固定的联结法兰，在联结法兰园周方向备有8个园孔，园孔与位于倾动装置上的8个销轴相配；炉底中心开有一个小孔以便炉衬砌筑后透气用。

b、出料口由铸钢浇铸而成，通过联结板用螺栓固定在炉壳的出料嘴的开口处。

4.2倾动装置：

倾动装置由倾炉液压缸及倾动平台和支承机构等组成。

a、支架和平台均由普通钢板组焊接而成，支架与平台通过安装，支座联接采用螺栓联结，用户现场安装时需在该部分的螺栓联结处电焊焊牢。

b、倾动支座亦由槽钢及钢板焊接而成，下部有地脚螺栓与基础固定。

c、倾炉液压缸结构采用柱塞形式。柱塞外表面镀硬铬珩磨，采用YX型聚氨脂密封圈，倾炉缸上下两端分别通过球型铰链，固定于倾动平台和基础上，倾炉缸由炉前操作台上的操作手柄控制液压站的油路方向进行控制前倾、后倾。

4.3水冷炉盖与炉门机构：

炉盖为固定式直筒型板式水冷炉盖，炉盖上设有三个电极孔、一个吹氧孔及一个加料孔。炉盖侧下部设有二个活动门，用于辅助加料和电极故障处理。

炉盖外环下部安放于炉壳砂封槽内，起密封作用，通过销轴固定炉盖。

二号电极正对出料嘴。

炉盖进水、回水管均联接在总进水、回水管上。

炉盖制作完成后，应进行自然时效处理以消除焊接应力，并进行水压检漏。

4.4 电极升降装置

电极升降装置由小车式导电横臂、立柱、电极夹紧机构、比例阀式全液压电极升降装置等组成。

小车式导电横臂为铜钢复合型横臂，是由铜钢复合板制成的全水冷箱形结构。横臂后段装有电极夹紧机构，电极夹紧采用碟簧抱紧形式，即正常工作时电极由碟簧夹紧，松放电极时由气动缸压缩碟簧完成。立柱是由钢管及钢板焊成的V型导轨构件,立柱两面设有两个导轨面，导轨面经过机械加工，以保证直线度和形位公差。直立安装于炉盖旋转架上。通过比例阀式全液压电极升降装置完成电极臂和电极的自动升降。

电极夹头采用铬铜锻件，铬铜具有导电性好，机械强度高，抗耐磨等优点。在结构上摒弃传统埋管冷却的方式，而采用打深孔内部通水直接冷却，从而大大地增强了冷却效果，提高了夹头的使用寿命。电极抱闸采用非导磁不锈钢制成。该电极升降装置具有以下优点：

☆铜钢复合型导电横臂升降灵活，系统惯性小，刚性好；

☆结构大大简化，绝缘性能好，可靠性高；

☆能方便可靠的夹紧、放松电极；

☆电极夹紧力大，夹头处不易发生打火现象；

☆电极抱闸为水冷构件，不会因处于高温区而发生热胀造成电极下滑。

4.5 短网系统（大电流线路）

大电流线路由电炉变压器二次出线端的连接铜排、补偿器、穿墙铜排、电缆接头、大截面内水冷电缆、导电横臂、电极夹头、石墨电极以及支架等组成。水冷电缆与穿墙铜材和导电横臂之间用不锈钢螺栓连接。穿墙铜排、水冷电缆及导电横臂内，通水冷却。在设计上通过短网工程计算，采用空间三角形布置，使三相阻抗不平衡度尽量小（数值<8%），使输入炉内的各相能量尽量平衡、合理，从而可以缩短熔化时间，有效地提高炉衬炉龄。

4.6 液压系统

液压系统压力为12MPa，工作介质为抗磨液压油。系统包括液压源和各种控制阀门、蓄液箱、压力继电器等。

液压源有二台液压油泵（一用一备）。蓄液箱上设有温度及液位控制仪表，动作控制选用优质名牌滑阀和锻钢球阀。

液压系统设置高压过滤器，以保证系统的清洁度，使整个系统运行可靠。·液压系统控制,炉体锁定,炉体倾动等。
