ANSYS错误集锦 李
ansys错误集
接触问题的关键在于接触体间的相互关系，此关系又可分为在接触前后的法向关系与切向关系。
法向关系：在法向，必须实现两点：1）接触力的传递。
2）两接触面间没有穿透。
ANSYS通过两种算法来实现此法向接触关系：罚函数法和拉格朗日乘子法。
1．罚函数法是通过接触刚度在接触力与接触面间的穿透值（接触位移）间建立力与位移的线性关系： 接触刚度*接触位移=法向接触力对面面接触单元17*，接触刚度由实常数FKN来定义。
穿透值在程序中通过分离的接触体上节点间的距离来计算。
接触刚度越大，则穿透就越小，理论上在接触刚度为无穷大时，可以实现完全的接触状态，使穿透值等于零。
但是显而易见，在程序计算中，接触刚度不可能为无穷大（否则病态），穿透也就不可能真实达到零，而只能是个接近于零的有限值。
以上力与位移的接触关系可以很容易地合并入整个结构的平衡方程组K*X=F中去。
并不改变总刚K的大小。
这种罚函数法有以下几个问题必须解决：1）接触刚度FKN应该取多大？2）接触刚度FKN取大些可以减少虚假穿透，但是会使刚度矩阵成为病态。
3）既然与实际情况不符合的虚假穿透既然是不可避免的，那么可以允许有多大为合适？因此，在ANSYS程序里，通常输入FKN实常数不是直接定义接触刚度的数值，而是接触体下单元刚度的一个因子，这使得用户可以方便地定义接触刚度了，一般FKN取0.1到1中间的值。
当然，在需要时，也可以把接触刚度直接定义，FKN输入为负数，则程序将其值理解为直接输入的接触刚度值。
对于接近病态的刚度阵，不要使用迭代求解器，例如PCG等。
它们会需要更多的迭代次数，并有可能不收敛。
可以使用直接法求解器，例如稀疏求解器等。
这些求解器可以有效求解病态问题。
穿透的大小影响结果的精度。
用户可以用PLESOL,CONT,PENE来在后处理中查看穿透的数值大小。
如果使用的是罚函数法求解接触问题，用户一般需要试用多个FKN值进行计算，可以先用一个较小的FKN值开始计算，例如0.1。
ANSYS出现的各种错误及解决方法
ansys警告和错误持续更新2010-12-20 11:05:161、The value of UY at node 1195 is is greater than the current limit of generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1.出现了刚体位移,要增加约束2.求解之前先merge或者压缩一下节点3.有没有接触,如果接触定义不当,也会出现这样类似的情况4材料属性设置不对会出现这种情况,例如密度设置的太离谱；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model.出现这个错误很可能的原因是约束不够请仔细检查模型3、开始求解后出现以下提示,Solid model data is contaminated后来终于找到原因了有限元网格里包含一些未被划分网格的线,一般来说出现在面于面之间有重合的线,导致虽然面被划分了网格,却包含未被划分网格的线;解决办法,把模型存为.cdb格式去掉几何信息,然后再读取,就可以求解了命令：cdwrite,db,模型名,cdb听起来不错,不过也没遇到过,一般在划分后用一下NUMMRG命令,合并元素,以避免这种情况出现4、WARNINGThere are 79 small equation solver pivot terms.几个可能：1 约束不够,但警告有79 个方程出现小主元,这一条可能性较小,但也不妨检查一下;2 材料参数有问题,可以检查一下材料数据有否输错;3 或者有的单元未赋于材料号;可以用Select Entities -> Element -> Attributes -> Material Type -> 0 材料号给以0,看看是否有此情况4 结构不是一体,即存在几个独立的实体组,可以先做一下模态分析,看看有没有东西单独振动甚至飞出来;5、在导入IGES文件时出现Because keypoint merging has not been performed,automatic volume creation is suppressed.分析：这句警告说明模型里有重合的点解决办法：1把要导入的.iges文件复制到ANSYS默认保存的目录,再次打开即可;2把要导入的.iges文件保存成.x-t格式的文件,使用SolidWorks等软件;对于稍微复杂的模型都不建议用iges格式,建议用.prt格式或者.x-t格式另外推荐大家学习ansys workbench它的接口做的比ansys强很多6、negative radius on element出现负半径这样的错误的原因：ANSYS里规定轴对称问题跟别的软件不太一样;要求轴线必须是Y轴,而且模型必须画在x轴的正半边,如果你的模型画到X的负半边就会有所谓负半径的提示信息了;7、input/output error on unit=9. possible full disk可能：1ansys工作目录所在的硬盘分区满了；可能性很大2系统虚拟内存所在的硬盘分区满了；有一定可能性3硬盘有坏道;可能性较小有时实际上是其它错误如计算不收敛等,却误报为盘空间不够,因此,需要观察计算过程中盘空间的变化,以判断是否确实是盘空间的问题;8、在ansys里划分网格时出现16 ANGLE LESS THAN DEGREES FOUND IN TRIANGLE FACETS OF VOLUME1,WITHSMALLEST ANGLE = POOR ELEMENT QUALITY OR MESH FAILURE MAY RESULT. 应该如何设置才能不出现这个警告;如果忽略在求解时会有什么问题么ps ：我用的时自动网格划分模型时有ug导入ansys版本为直接导入的模型必须经过修理才行把小尺寸的线段合并一下一些无关紧要的细节去掉然后才可以划分网格直接划分肯定要导致很多畸变单元的出现9、Real constant set -1 undefined but referenced by element 232.232号单元引用的构件性质实参数出错;10、加载运行后出现警告both solid model and finite element model boundary conditon have been apply to this model ,as solid loads are transferred to the nodes or elements,they can overwrite directly applied loads11、运行后出再错误Boolean operation failed. Try adjusting the tolerance value on theBTOL command to some fraction of the minimum keypointSize current problem +001, current BTOL setting, minimum KPT distance .12、Discontinuous drag line pattern for ADRAG command or more than twolines attached to a keypoint in the drag line pattern.在拖拉线成面的过程中,如果想一次多拖拉几条线时应该注意,上述错误是说,拖拉对象线是间断的,或者与路径线有交点;也就是说,如果要想一次多拖拉几条线的话,应该保证这些线是连续的,且与路径线不相交;input volumes do not meet the conditions required for the VGLU operation. No new entities were created. The VOVLAP operation is a possible alternative.在对体进行固结操作时,有干涉发生,或者程序认为要连接的体距离过大而报错;另外,尽量不要选择Pick All一次选择所有的体,每次只选择2,3个这样出错时容易发现;。
ansys出错及警告信息汇总
NO.0011、
我在计算三维的时候出现一个error，如图所示，不知道代表什么意思啊？是说我的内存不足么？请问各位大侠，碰到这种问题应该怎么解决呢？当选择自由划分网格的时候，怎么样能使默认最小的网格更小呢？
error：Meshing of volume 5 has been aborted because of a lack of memory. Closed down other processes and/or choose a larger element size, then try the VMESH command again. Minimum additional memory required=853MB（by kitty_zoe ）
NO.0004、 *TREAD end-of-file in data read
txt中的表格数据不完整！
NO.0005、 No *CREATE for *END. The *END command is ignored
忘了写*END了吧，呵呵
NO.0006、 Keypoint 1 is referenced by only one line. Improperly connected line set for AL command
这是ANSYS里面系统自己规定的操作要求的。（by wishangtian）

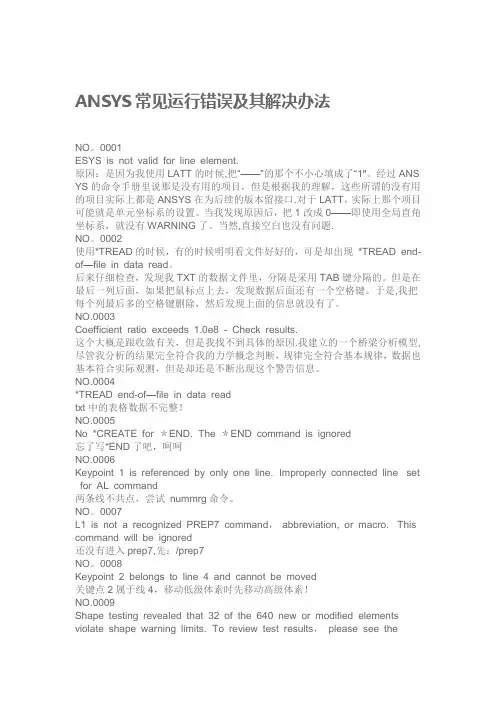

ansys常见运行错误及解决办法
ANSYS常见运行错误及其解决办法NO。
0001ESYS is not valid for line element.原因：是因为我使用LATT的时候,把“——”的那个不小心填成了“1"。
经过ANS YS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口.对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然,直接空白也没有问题.NO。
0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of—file in data read。
后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是,我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因.我建立的一个桥梁分析模型,尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
NO.0004*TREAD end-of—file in data readtxt中的表格数据不完整！NO.0005No *CREATE for ＊END. The ＊END command is ignored忘了写*END了吧，呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点，尝试nummrg命令。
NO。
0007L1 is not a recognized PREP7 command，abbreviation, or macro. This command will be ignored还没有进入prep7,先：/prep7NO。
Ansys报错大全
Ansys报错大全ansys使用中问题（警告）汇集（转或自己总结不断添加中）2010-12-27 11:38:54| 分类：ansys/ls-dyna | 标签：|举报|字号大中小订阅NO.0001ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS 在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试nummrg命令。
ANSYS-出现的各种错误及解决方法
ansys警告和错误(持续更新)(2010-12-20 11:05:16)1、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1).出现了刚体位移，要增加约束2).求解之前先merge或者压缩一下节点3).有没有接触，如果接触定义不当，也会出现这样类似的情况4）材料属性设置不对会出现这种情况，例如密度设置的太离谱；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model.出现这个错误很可能的原因是约束不够！请仔细检查模型！3、开始求解后出现以下提示，Solid model data is contaminated后来终于找到原因了有限元网格里包含一些未被划分网格的线，一般来说出现在面于面之间有重合的线，导致虽然面被划分了网格，却包含未被划分网格的线。
解决办法，把模型存为.cdb格式（去掉几何信息），然后再读取，就可以求解了命令：cdwrite，db，模型名，cdb听起来不错，不过也没遇到过，一般在划分后用一下NUMMRG命令，合并元素，以避免这种情况出现4、*** WARNING ***There are 79 small equation solver pivot terms.几个可能：1) 约束不够，但警告有79 个方程出现小主元，这一条可能性较小，但也不妨检查一下。
ansys错误汇总大全史上最全
ANSYS分析出现问题NSYS error message 错误信息汇总2011-10-19 12:57:12| 分类：ANSYS | 标签：ansys 错误error |举报|字号订阅以前很多的心得全丢了，现在把新遇到的error message及解决方法逐一添加如下：1\ Too many expressions.表达式太长，ansys要求一个表达式不要超过6个分段，比如以下不对A22=y1*z2-y1*z3-y2*z1+y2*z3+y3*z1-y3*z2 有7个段改为A22=y1*z2-y1*z3-y2*z1+y2*z3+y3*z1A22=A22-y3*z2就行了2\ No *DO trips needed, enter *ENDDO .循环执行次数为0，说明下标的变化范围越界，就是形如下面的循环*do,i,0,-1..........*enddo3\ *** NOTE *** CP = 227.688 TIME= 12:30:54One or more elements have become highly distorted. Excessivedistortion of elements is usually a symptom indicating the need forcorrective action elsewhere. Try incrementing the load more slowly(increase the number of substeps or decrease the time step size). Youmay need to improve your mesh to obtain elements with better aspectratios. Also consider the behavior of materials, contact pairs,and/or constraint equations. If this message appears in the firstiteration of first substep, be sure to perform element shape checking.为什么上面的错误信息用深色底纹标出呢？原因很简单，上面的错误出现在非线性计算中意味着致命错误，说明计算无法收敛，遇到这个错误是非常头疼的，下面重点讨论这个问题的由来和解决办法。
ansys常见错误汇总
常见waring/erroe 汇总NO.0001ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
------------------------------------------------------------------------------------------------------------------ NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read. 后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
------------------------------------------------------------------------------------------------------------------ NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
------------------------------------------------------------------------------------------------------------------ NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！------------------------------------------------------------------------------------------------------------------ NO.0005No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵------------------------------------------------------------------------------------------------------------------ NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command 两条线不共点,尝试nummrg命令。
ANSYS错误整编李
ansys分析出现问题NO.0052some contact elements overlap with the other contact element which can cause over constraint.这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远场载荷（MPC）的定义，操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度，以消除过约束NO.0053Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits.是什么原因造成的呢？单元网格质量不够好尽量，用规则化网格，或者再较为细密一点NO.0054在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。
ansys的布尔操作能力比较弱。
如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。
建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansysNO.0055There are 21 small equation solver pivot terms.;SOLID45 wedges are recommended only in regions of relatively lowstress gradients.第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因。
ANSYS 出现的各种错误及解决方法
ansys警告和错误(持续更新)(2010-12-20 11:05:16)1、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1).出现了刚体位移，要增加约束2).求解之前先merge或者压缩一下节点3).有没有接触，如果接触定义不当，也会出现这样类似的情况4）材料属性设置不对会出现这种情况，例如密度设置的太离谱；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model.出现这个错误很可能的原因是约束不够！请仔细检查模型！3、开始求解后出现以下提示，Solid model data is contaminated后来终于找到原因了有限元网格里包含一些未被划分网格的线，一般来说出现在面于面之间有重合的线，导致虽然面被划分了网格，却包含未被划分网格的线。
解决办法，把模型存为.cdb格式（去掉几何信息），然后再读取，就可以求解了命令：cdwrite，db，模型名，cdb听起来不错，不过也没遇到过，一般在划分后用一下NUMMRG命令，合并元素，以避免这种情况出现4、*** WARNING ***There are 79 small equation solver pivot terms.几个可能：1) 约束不够，但警告有79 个方程出现小主元，这一条可能性较小，但也不妨检查一下。
ansys常见运行错误及解决办法
ANSYS常见运行错误及其解决办法ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSY S的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
Coefficient ratio exceeds - Check results.？这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
？*TREAD end-of-file in data readtxt中的表格数据不完整！？No *CREATE for *END.The *END command is ignored忘了写*END了吧，呵呵？Keypoint 1 is referenced by only one line.Improperly connected lineset fo r AL command两条线不共点,尝试nummrg命令。
L1 is not a recognized PREP7 command, abbreviation, or macro.This co mmand will be ignored还没有进入prep7，先：/prep7Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4，移动低级体素时先移动高级体素！Shape testing revealed that 32 of the 640 new or modified elements？violate shape warning limits.To review test results, please see the？output file or issue the CHECK command.？单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closest？to a keypoint KP of the given area 95) is orthogonal to the area？normal at that KP.Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令出现的环境ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , ,27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题。
ansys警告和报错信息汇总 (1)
javascript:showReg(0);ANSYS警告和报错信息汇总NO.0001、ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
NO.0002、使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，，然后发现上面的信息就没有了。
NO.0003、Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
有人知道这个信息是什么意思，怎么调试能消除吗？NO.0004、*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005、No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006、Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试nummrg命令NO.0007、L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored还没有进入prep7，先：/prep7NO.0008、Keypoint 2 belongs to line 4 and cannot be moved同一位置点2已经存在了，尝试对同位置的生成新点换个编号，比如1002NO.0009、Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010、用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令。
ansys常见错误集合-非常有用
第一个问题：说明结构刚度矩阵出现小主元。如果矩阵D 的所有主元都是正的，这时结构的切线刚度矩阵正定，结构处于稳定状态；如果矩阵D 的 主元有小于0 的，则切线刚度矩阵非正定，结构处于不稳定状态。
15、Large negative pivot value ( -8.419662714E-03 ) in Eqn.system. May be because of a badtemperature-dependent material property used in the model.
13、Topolgical degeneracy detected for ASBA command.Try modifying geometry slightly or loosening the tolerance(BTOL command).If BTOL is relaxed ,be sure to change the tolerance back to the default after operation
ANSYS错误小结1、 把体用面分割的时候出现的错误提示：
Boolean operation failed.
try adjusting the tolerance value on the BTOL commmand to some fraction of the
minimum keypoint distance.
Model Size (current problem)1.183933e+000,BTOL setting 1.00000e-005,minmum KPT distance 4.308365e-006
先在要分割的地方设置一个工作平面，用布尔运算“divided --volume by working plane”进行分割的时候，出现上述错误，主要原因可能是设置的公差太小，
ansys错误汇总大全,史上最全
ANSYS分析出现问题NSYS error message 错误信息汇总2011-10-19 12:57:12| 分类：ANSYS | 标签：ansys 错误error |举报|字号订阅以前很多的心得全丢了，现在把新遇到的error message及解决方法逐一添加如下：1\ Too many expressions.表达式太长，ansys要求一个表达式不要超过6个分段，比如以下不对A22=y1*z2-y1*z3-y2*z1+y2*z3+y3*z1-y3*z2 有7个段改为A22=y1*z2-y1*z3-y2*z1+y2*z3+y3*z1A22=A22-y3*z2就行了2\ No *DO trips needed, enter *ENDDO .循环执行次数为0，说明下标的变化范围越界，就是形如下面的循环*do,i,0,-1..........*enddo3\ *** NOTE *** CP = 227.688 TIME= 12:30:54One or more elements have become highly distorted. Excessivedistortion of elements is usually a symptom indicating the need forcorrective action elsewhere. Try incrementing the load more slowly(increase the number of substeps or decrease the time step size). Youmay need to improve your mesh to obtain elements with better aspectratios. Also consider the behavior of materials, contact pairs,and/or constraint equations. If this message appears in the firstiteration of first substep, be sure to perform element shape checking.为什么上面的错误信息用深色底纹标出呢？原因很简单，上面的错误出现在非线性计算中意味着致命错误，说明计算无法收敛，遇到这个错误是非常头疼的，下面重点讨论这个问题的由来和解决办法。
ANSYS软件错误锦集
ANSYS软件错误锦集1 在Ansys中出现“Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits.”，是什么原因造成的呢？单元网格质量不够好，尽量用规则化网格，或者再较为细密一点。
2 在Ansys中，用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。
ansys的布尔操作能力比较弱。
如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。
建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansys。
3 在Ansys中，出现错误“There are 21 small equation solver pivot terms。
”，是否是在建立接触contact时出现的错误？不是建立接触对的错误，一般是单元形状质量太差（例如有接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms4 在Ansys中，出现警告“SOLID45 wedges are recommended only in regions of relatively low stress gradients.”，是什么意思？"这只是一个警告，它告诉你：推荐SOLID45单元只用在应力梯度较低的区域。
它只是告诉你注意这个问题，如果应力梯度较高，则可能计算结果不可信。
"5 ansys向adams导的过程中，出现如下问题“There is not enough memory for the Sparse Matrix Solver to proceed.Please shut down other applications that may be running or increase the virtual memory on your system and return ANSYS.Memory currently allocated for the Sparse Matrix Solver=50MB.Memory currently required for the Sparse Matrix Solver to continue=25MB”，是什么原因造成的？不清楚你ansys导入adams过程中怎么还需要使用Sparse Matrix Solver（稀疏矩阵求解器）。
ANSYS-出现的各种错误及解决方法
ansys警告和错误(持续更新)(2010-12-20 11:05:16)1、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1).出现了刚体位移，要增加约束2).求解之前先merge或者压缩一下节点3).有没有接触，如果接触定义不当，也会出现这样类似的情况4）材料属性设置不对会出现这种情况，例如密度设置的太离谱；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model.出现这个错误很可能的原因是约束不够！请仔细检查模型！3、开始求解后出现以下提示，Solid model data is contaminated后来终于找到原因了有限元网格里包含一些未被划分网格的线，一般来说出现在面于面之间有重合的线，导致虽然面被划分了网格，却包含未被划分网格的线。
解决办法，把模型存为.cdb格式（去掉几何信息），然后再读取，就可以求解了命令：cdwrite，db，模型名，cdb听起来不错，不过也没遇到过，一般在划分后用一下NUMMRG命令，合并元素，以避免这种情况出现4、*** WARNING ***There are 79 small equation solver pivot terms.几个可能：1) 约束不够，但警告有79 个方程出现小主元，这一条可能性较小，但也不妨检查一下。
ansys警告错误信息汇总 (1)
警告错误信息汇总NO.0001、ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
NO.0002、使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in dataread.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，，然后发现上面的信息就没有了。
NO.0003、Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
有人知道这个信息是什么意思，怎么调试能消除吗？NO.0004、*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005、No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006、Keypoint 1 is referenced by only one line. Improperly connected lineset for ALcommand两条线不共点,尝试nummrg命令NO.0007、L1 is not a recognized PREP7 command, abbreviation, or macro.This command willbe ignored还没有进入prep7，先：/prep7NO.0008、Keypoint 2 belongs to line 4 and cannot be moved同一位置点2已经存在了，尝试对同位置的生成新点换个编号，比如1002NO.0009、Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010、用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令。
ANSYS错误集锦 李
ansys分析出现问题NO.0052some contact elements overlap with the other contact element which can cause over constraint.这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远场载荷（MPC）的定义，操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度，以消除过约束NO.0053Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits. 是什么原因造成的呢？单元网格质量不够好尽量，用规则化网格，或者再较为细密一点NO.0054在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。
ansys的布尔操作能力比较弱。
如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。
建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansysNO.0055There are 21 small equation solver pivot terms.;SOLID45 wedges are recommended only in regions of relatively lowstress gradients.第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因。
ANSYS出错集锦
ansys软件出错警告信息大全-----------------------------------------------------------------------------------------NO.0001、ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
NO.0002、使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-fil e in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，，然后发现上面的信息就没有了。
NO.0003、Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
有人知道这个信息是什么意思，怎么调试能消除吗？by timebirds----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------NO.0004、*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005、No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006、Keypoint 1 is referenced by only one line. Improperly connected line set f or AL command两条线不共点,尝试nummrg命令NO.0007、L1 is not a recognized PREP7 command, abbreviation, or macro.This command will be ignored还没有进入prep7，先：/prep7NO.0008、Keypoint 2 belongs to line 4 and cannot be moved同一位置点2已经存在了，尝试对同位置的生成新点换个编号，比如1002by paladinlau1-----------------------------------------------------------------------------------------------NO.0009、Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010、用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令出现的环境ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , , 27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题检查发现选面的命令多选了一些面，把挨着要选择面的一些面选进来了将该语句修改后没有问题ASEL,S,LOC,Z,143e-3，144e-3位置的最大最小值可能需要根据具体的模型调整by cowry---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------NO.0011、我在计算三维的时候出现一个error，如图所示，不知道代表什么意思啊？是说我的内存不足么？请问各位大侠，碰到这种问题应该怎么解决呢？当选择自由划分网格的时候，怎么样能使默认最小的网格更小呢？error：Meshing of volume 5 has been aborted because of a lack of memory. Closed dow n other processes and/or choose a larger element size, then try the VMESH command a gain. Minimum additional memory required=853MB（by kitty_zoe）你划分的网格太细了，内存不足。
ansys_出现的各种错误及解决方法
ansys警告和错误(持续更新)(2010-12-20 11:05:16)1、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1).出现了刚体位移，要增加约束2).求解之前先merge或者压缩一下节点3).有没有接触，如果接触定义不当，也会出现这样类似的情况4）材料属性设置不对会出现这种情况，例如密度设置的太离谱；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model.出现这个错误很可能的原因是约束不够！请仔细检查模型！3、开始求解后出现以下提示，Solid model data is contaminated后来终于找到原因了有限元网格里包含一些未被划分网格的线，一般来说出现在面于面之间有重合的线，导致虽然面被划分了网格，却包含未被划分网格的线。
解决办法，把模型存为.cdb格式（去掉几何信息），然后再读取，就可以求解了命令：cdwrite，db，模型名，cdb听起来不错，不过也没遇到过，一般在划分后用一下NUMMRG命令，合并元素，以避免这种情况出现4、*** WARNING ***There are 79 small equation solver pivot terms.几个可能：1) 约束不够，但警告有79 个方程出现小主元，这一条可能性较小，但也不妨检查一下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ansys分析出现问题NO.0052 some contact elements overlap with the other contact element which cancause over constraint.这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远场载荷（MPC）的定义，操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度，以消除过约束NO.0053 Shape testing revealed that 450 of the 1500 new or modified elementsviolate shape warning limits.是什么原因造成的呢？单元网格质量不够好尽量，用规则化网格，或者再较为细密一点NO.0054在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。
ansys的布尔操作能力比较弱。
如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。
建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansysNO.0055There are 21 small equation solver pivot terms.; SOLID45 wedges are recommended only in regions of relatively lowstress gradients.第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因。
还有一个：initial penetration 4.44089×10E-6 was detacted between contact element 53928 and target element 53616;也是建立接触是出现的，也还没有接近。
第一个问题：There are 21 small equation solver pivot terms.;不是建立接触对的错误，一般是单元形状质量太差（例如有i接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms 第二个问题:SOLID45 wedges are recommended only in regions ofrelatively lowstress gradients.这只是一个警告，它告诉你：推荐SOLID45单元只用在应力梯度较低的区域。
它只是告诉你注意这个问题，如果应力梯度较高，则可能计算结果不可信。
NO.0056ansys向adams导的过程中，出现如下问题There is not enough memory for the Sparse Matrix Solver toproceed.Please shut down other applications that may be running or increase the virtual memory on your system and return ANSYS.Memory currently allocated for the Sparse Matrix Solver=50MB.Memory currently required for the Sparse Matrix Solver to continue=25MB 可是我的内存不小呀，512MB应该够了吧，我设的虚拟内存4072MB，也应该够了吧。
不清楚你ansys导入adams过程中怎么还需要使用Sparse Matrix Solver（稀疏矩阵求解器）。
估计是scrach memery太低了，从ansys product launcher 进入设置内存，total workspace和dataspace的差就是scrach memery如我给的图中所示，total workspace 1150MBdataspace200MB，scrach memery 就是1150-200=950MBNO.0057 error：element type 1 is PLANE42，which can't be used with the VMEScommand, meshing of volume 3 aborted.意思是：单元类型1是PLANE42，不能使用划分体网格的命令VMES，划分体3中止。
改进办法：1修改单元类型为适合体网格的单元类型。
如solid，或shell2不使用VMES命令，使用AMESHNO.0058error:keypoint 10 is referenced by only one line. Improperly connected lineset for AL command.意思是：关键点10只在一条线上。
不适合使用AL命令连接线。
AL命令是用线来定义面，而选择两条线可能只有两个关键点，因为关键点10不在线上，而定义面至少有三个点。
改进办法：再选一条线NO.0059 waring：constraint equation 212 does not have a unique slave dof.原因：边界约束条件和约束方程在同一节点位置交叠解决方法：或者只加约束条件，或者只加约束方程NO.0060node 8471 does not lie on or near the selected elements.The CEINTF operation produced no results for this node.——单元装配时，中间操作/命令流步骤，添加了冗余的操作/命令。
正确步骤为：1）XSEL/ESLX/CM，X-ELEM，ELEM；2）XSEL/NSLX/CM，X-NODE，NODE；3）CEINTF 顺序不乱，也不能有冗余命令。
任何诸如CM，X-X，X，比如CM,A-No,AREA出现在步骤中，都会导致错误。
NO.0061 1.Constraint equation 212 does not have a unique slave dof.和Constrainteqaution 171 has specified dof constraint at all node/dof 。
constraintequation dleted。
这一Warning常发生在边界约束条件与约束方程相互交叠的节点位置。
解决方法是不选边界约束位置节点，或不选约束方程位置节点。
第一个warning发生当节点位置对称边界条件与约束方程向冲突时。
第二个warning发生当节点位置约束条件与约束方程相冲突时。
2.Term 4 （node 5000 rotz）on CE number 3331 is not active onany element。
This term is ignored。
这一warning发生当主节点坐标系与从节点坐标系不在同一个坐标体系下时。
例如主节点坐标系为总体直角坐标系，而从节点坐标系为总体圆柱体坐标系。
解决方法，就是保证二者坐标体系相一致。
NO.0062模型中有圆柱和长方体相切，所以相切的附近单元划分的不好出现警告，但是我这个也没法倒角单元出现高度扭曲。
解决方法一：寻求划分比较好的网格质量（最佳方法）。
可以通过改变建模策略和网格划分策略实现解决方法二：采用更多的载荷步，以及更多的载荷子步。
NO.0063 Term 1 (node 3525 ROTX) on CE number 4 is not active on any elementThis CE is ignored.这是在一个实体模型上家弯矩后出现的警告，CE（约束方程）被忽略。
原因：Term 1 (node 3525 ROTX) on CE number 4 is not active on anyelement 就是说，节点3525的ROTX自由度不在任何单元中active，没有哪个单元支持ROTX自由度。
NO.0064把体用面分割的时候出现的错误提示：Boolean operation failed. try adjusting the tolerance value on the BTOL commmand to some fractionof theminimum keypoint distance.Model Size (current problem)1.183933e+000,BTOL setting1.00000e-005,minmum KPT distance 4.308365e-006先在要分割的地方设置一个工作平面，用布尔运算“divided --volume by working plane”进行分割的时候，出现上述错误，主要愿意可能是设置的公差太小，当时试了几次都么有成功，最后干脆把体重新建立了一个，又画了一个很大的面，终于成功了NO.0065 real contant set 1 undefined but referenced by element 70 . 实常数1没有定义，但单元70还要参照它。
total of thickness for layered elements may not epual zero.check realcontstant table 1 层合单元的总厚度可能不等于零，检查实常数表1这是我做层合板问题时遇到的两个错误。
NO.0066 For item= LOC, the component ( 90-() is invalid.The NSEL command is ignored.这个错误是在定义选取一定范围节点时候遇到的。
我后来进行分析，查找错误，发现是因为在编写命令流时候，括号是用中文输入法输入，导致命令无法识别。
同样的类似情况很多，大家在编写命令时候一定记住把输入法切入英文模式，以避免以后不必要的麻烦！NO.0067对一个复杂型面的叶片划分单元，采用自由划分网格，出现如下警告和错误，应该怎么解决？*** WARNING *** CP = 55.703 TIME= 15:57:23 Initial attempt to mesh area 13 was unsuccessful. Automaticallyattempting to correct and remesh. (5).*** ERROR *** CP = 393.641 TIME= 16:03:06 Error meshing area 13. Redefine number of divisions on boundary oradjust element size parameters.这个应该是因为你面积13的形状比较特殊，网格在这个面积划分时候，质量特别不好导致。
