1 前言随着我国社会经济迅速发展,自控领域中的佼佼者DCS也得到了快速的推广。
在我厂“8.13”工程中自控仪表部分就采用了3套国外DCS系统,造气、合成装置DCS采用的是霍尼韦尔公司的TPS系统,尿素装置DCS采用的是罗斯蒙特的RS3。
DCS即Distributed Control System 的缩写,我国习惯上称为集散控制系统,它包含了4C技术的应用成果,集中了连续控制、批量控制、顺序逻辑控制、数据采集等功能为一体。
虽然DCS在管理上:采取了管理、操作、显示、记录的集中式;在控制上:采取了功能分散、负荷分散、危险分散式的工作方式。
但是,DCS系统中的任何一个环节一旦出现问题,都将会带来严重的后果。
因此,如何正确地使用、维护DCS,确保DCS的长周期安全运行显得尤为重要。
2 TPS系统的概貌TPS是Total Plant Solution 的缩写,它是一个将整个工厂的商业信息系统与生产过程控制系统统一在一个平台上的自动化系统。
2.1 TPS系统的特点A、开放性TPS系统的PCN网络即工厂信息网络,采用的是目前办公自动化领域中使用最广泛的以太网。
TPS系统中的GUS全方位操作站提供标准的以太网接口,可使全厂管、控一体化轻而易举地完成。
GUS工作站以WINDOWS NT作为操作平台,TPS被设计为Native Window而嵌入在NT环境中,它拥有NT更多功能。
TPS系统的LCN、UCN通信网络均采用了ISO(国际标准化组织)制定的ISO802. 4和IEEE(美国电机及电子工程师学会)制定的IEEE802. 4开放系统互连的标准,以ISO的OSI 七层模型为基础,遵循MPA(工厂自动化协议)网络标准,令牌总线网络通讯。
B、人机接口TPS系统全方位用户操作站(GUS),它是面向过程的单一窗口。
TPS过程点组态
DI数字输入点:通过选择不同的FTA,可处理 24VDC、110VAC、或220VAC的开关量输入信号
功能: *PV输入方式选择(AUTO/MAN/SUB) *状态报警检查 *输入正、反向选择
* DI类型选择
Status:状态输入
Latched:锁存输入
Accum:累加输入
DO数字输出点: 接受控制算法的输出,并通过FTA转换成 24VDC、110VAC或220VAC开关量信号 功能:
* INIT初始化功能等等
Regulatory PV Point常规PV处理点
RPV点提供对过程变量的进一步处理,通过选择相 关PV处理算法,可完成输入变量选择、计算流量补 偿、流量累加等功能。 每个PV点必须至少定义一个输入连接,不能定义输 出连接 RPV点提供的PV处理算法包括: *数据采集算法 *流量补偿算法 *三选中选择器 *加法器 *流量累加器 *计算器 *多段折线转换等。
输出连接:一个逻辑点最多12个输出连接,用于将 逻辑点的内部参数赋值给指定的外部点参数 一个逻辑点的输入连接,输出连接及逻辑运算块的 数量可有三种组合方式12-24-4、12-16-8、12-8-12
Digital Composite 数字组合点
DC数字组合点是一种多输入多输出点,它提 供对马达、泵、电动阀等离散型设备的控制操 作面板。 DC点的状态:可操作及显示现场设备的两个或 三个状态 DC点的输入输出连接:最多可连接三个输出, 两个输入
数寄存器、4个时间寄存器、16个字符串寄存器。
DC点的联锁参数:提供多种外部逻辑联锁接口 参数,可处理及显示相关联锁条件
Process Module CL程序点 PM点:是操作CL程序的窗口,用于装载、调试、启 动和监控CL程序的执行。 PM点结构:
【2024版】《霍尼韦尔PKS控制系统硬件及组态介绍》PPT课件
— 选择点,继续定义其单位、点细目画面等
点该 AICHANNEL 块名并把它拖到 CM 窗口。 窗口内出现以下图形:
l 用同法将以下功能块拖拉到 CM 窗口: Library 目录 Block 块名 DATAACQ DATAACQ REGCTL PID IOCHANNEL AOCHANNEL
组态介绍
Starting Control Builder
CONTROL BUILDER分为三部分: 1、PROJECT用于下位机程序的编写与存储。 2、LIBRARY,所有程序模块库。 3、MONTITORING 用于对下位机程序的监控。 这三部分在CONTROL BUILDER 的左边都可以找到。我们所有程序的编写都应在PROJECT 里进行,不要再其他地方进行编写。编写完毕后,下载在控制器中并 在MONTITORING 进行监控。
AGENDA
C300 控制器模块
在PKS R300 版本,C300 是新一代的基于CEE 执行环境的控制器 C300 有几部分组成: 控制器硬件 相应机电部份 柜内电源 控制网络接口 - Fault Tolerant Ethernet (FTE) 2 本地 I/O Link 接口
C300 控制器模块
l 在左边的 Available Modules 上点击 IOMs 标签 可以看到设置的 IO 。 l 在 Assignments Information 框内 查找定位 : — IOLINK101
l 在 IOMs 标签内,用 <CTRL>key 和鼠标左键选中: AO0101 HLAI0301 DO0201
l 点击 Assign 按钮,几秒钟后在Assigned Modules 标签内的IO 左边会出现分配图标。

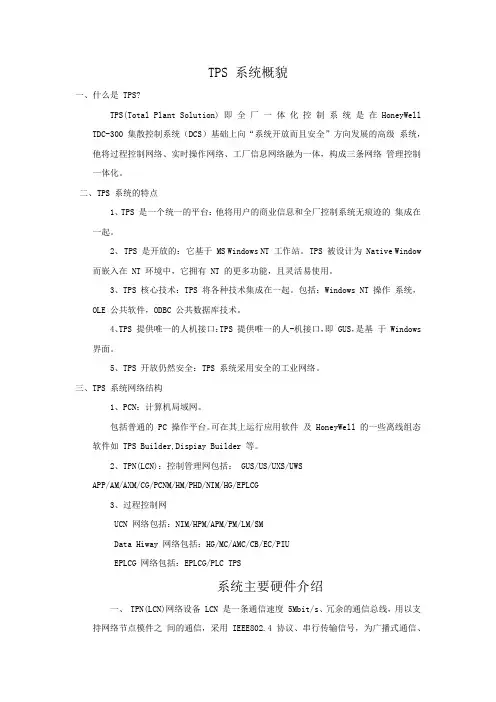

tps系统概述
TPS 系统概貌一、什么是 TPS?TPS(Total Plant Solution) 即全厂一体化控制系统是在 HoneyWell TDC-300 集散控制系统(DCS)基础上向“系统开放而且安全”方向发展的高级系统,他将过程控制网络、实时操作网络、工厂信息网络融为一体,构成三条网络管理控制一体化。
二、TPS 系统的特点1、TPS 是一个统一的平台:他将用户的商业信息和全厂控制系统无痕迹的集成在一起。
2、 TPS 是开放的:它基于 MS Windows NT 工作站。
TPS 被设计为 Native Window而嵌入在 NT 环境中,它拥有 NT 的更多功能,且灵活易使用。
3、TPS 核心技术:TPS 将各种技术集成在一起。
包括:Windows NT 操作系统,OLE 公共软件,ODBC 公共数据库技术。
4、TPS 提供唯一的人机接口:TPS 提供唯一的人-机接口,即 GUS,是基于 Windows界面。
5、TPS 开放仍然安全:TPS 系统采用安全的工业网络。
三、TPS 系统网络结构1、PCN:计算机局域网。
包括普通的 PC 操作平台。
可在其上运行应用软件及 HoneyWell 的一些离线组态软件如 TPS Builder,Dispiay Builder 等。
2、TPN(LCN):控制管理网包括: GUS/US/UXS/UWSAPP/AM/AXM/CG/PCNM/HM/PHD/NIM/HG/EPLCG3、过程控制网UCN 网络包括:NIM/HPM/APM/PM/LM/SMData Hiway 网络包括:HG/MC/AMC/CB/EC/PIUEPLCG 网络包括:EPLCG/PLC TPS系统主要硬件介绍一、 TPN(LCN)网络设备 LCN 是一条通信速度 5Mbit/s、冗余的通信总线,用以支持网络节点模件之间的通信,采用 IEEE802.4 协议、串行传输信号,为广播式通信、令牌存取通信控制方式,总线拓扑结构。
1.2 HONEYWELL PKS系统—硬件组态
1.HONEYWELL PKS系统 1.2 HONEYWELL PKS系统—硬件组态
组态分为两部分:硬件组态
硬件组态:
在实际控制器上硬件组态顺序:
1.进行FTEB卡件组态 2.进行控制器组态 3.进行RM卡件组态 4.进行IOLIM模块组态 5.进行PM I/O卡件组态
将组态后的各种 PMIO 卡件进行下装
点击
点击
点击
下装后要进 行激活
激活后 PMIO卡 变绿
建立虚拟控制器

输入服务器IP
下装控制器
单击
单击
选择启动控 制器方式
启动控制器
启动控制器 后颜色变绿
停止控制器
停止控制器成功 后变蓝色
单击
进行IOLIM模块组态
建 立 虚 拟 IOLIM 卡件
输入服务器IP
单击
下装IOLIM卡件
单击
单击
下装成功后颜色变绿
进行PM
IO卡件组态
将所需卡件 拖入此处
单K
双击此处后出 现下面对话框
勾选卡件是否 为冗余卡件 输 入 PMIO 卡 件 所 属卡件箱号 输 入 PMIO 卡 件 所 属卡件箱号
输 入 PMIO 卡 件 在 卡 件箱内所属位号
输 入 PMIO 卡 件 在 卡 件箱内所属位号
软件组态
仿真控制器上硬件组态顺序:
1.进行控制器组态 2.进行IOLIM模块组态 3.进行PM I/O卡件组态
启动组态软件
Configuration Studio
双击启动动
选择所需服务器
将服务器加入系统
输入服务器名
点击
点击展开
单击
点击
霍尼韦尔TPS控制系统硬件介绍
• TPS控制系统的特点
TPS是一个统一的平台:将用户的商业信息和工厂控 制系统无缝地集成在一起。
TPS是开放的:基于MS WindowsNT工作站,TPS被 设计为NatiVe Window而嵌入在NT环境中,拥有 NT的更多功能,灵活易使用。
TPS核心技术:TPS将包括Windows NT操作系统、 OLE公共软件、ODBC公共数据库等技术集成在一 起。
1984年开发局部控制网络(Local Control Network, LCN),推出TDC3000系统,原有的TDC2000系统 的设备通过数据高速通道接口(Hiway Gateway, HG)与LCN相连。
1988 年 , 推 出 通 用 控 制 网 络 (Universal Control Network,UCN),过程管理器(Process Manager, PM)和逻辑管理器(Logic Manager,LM)。UCN通 过 网 络 接 口 模 件 (Network Interface Module , NIM)与LCN相连。
1996年,推出了基于Power PC的第一代全厂一 体化解决方案系统(Total Plant Solutions,TPS)
1997年改为基于DELL PC的系统,并开发以DELL PC为硬件平台,以Windows NT为软件平台的应 用节点(Application Node,APP Node)
均值(User Average)保存 可保存一周的小时平均值、42个班的班平均值、
31天的日平均值和12个月的月平均值等
• 硬件: K4LCN板 SPC板
Smart Peripheral Controller LCN I/O板 SPC I/O板 • 软件: HMI初始化属性软件 HMO在线操作属性 软件
