QHQ-便携式铅笔法硬度计标准操作规程ASTMD
铅笔硬度计认真说明 硬度计如何操作
铅笔硬度计认真说明硬度计如何操作铅笔硬度计认真说明：●笔尖重负：7505g。
●铅笔规格：6B～HB～6H（13支）。
●重量：1.9Kg。
●外形尺寸：1207560mm（长宽高）。
●笔尖重负：5005g。
●铅笔规格：6B～HB～6H（13支）。
●重量：1.6Kg。
●外形尺寸：907560mm（长宽高）。
●笔尖重负：10005g。
●铅笔规格：6B～HB～6H（13支）。
●重量：2.4Kg。
●外形尺寸：1307560mm（长宽高）。
相关设备尼克斯测厚仪铅笔硬度计工作原理：本仪器紧要由铅笔架和试验台构成，铅笔架与立柱等构成四连杆结构，保证了砝码的重量垂直作用于铅笔芯与试验台的交点上，并使铅笔与试验台成45夹角，并保持不变。
试验台可横向、纵向移动，用它固定涂料样板，并使样板朝着划痕方向滑动，铅笔就在试片上划出相应轨迹来。
换用不同铅笔划不同痕迹，据此可判定涂膜的硬度值。
铅笔硬度计试验步骤：●用削笔刀将铅笔削至露出4—6mm柱型笔芯（不可松动或削伤笔芯），握住铅笔使其与400#砂纸面垂直，在砂纸上磨划，直至获得端面平整，边缘锋利的笔端为止（边缘不得有碎裂或缺口），铅笔使用一次后要旋转180再用或重磨后使用。
●手工操作程序：把试样固定在水平台面上，握住已削磨的铅笔使其与涂层成45角，用力以约1mm/s的速度向前推动，用力程度以使铅笔边缘碎裂或犁破涂层为宜。
从zui硬的铅笔开始，用每级铅笔划5次，5次中若有两次能犁破涂层则换用较软的铅笔一支，直至找出5次中至少有4次不能犁破涂层的铅笔为止，此铅笔的硬度即为被测涂层的铅笔硬度。
●仪器操作程序：削磨好的铅笔装入仪器夹具内，将试样待测面朝上固定在仪器的试样台上。
调整水平砝码使铅笔对试样表面负荷为零，然后加上10.05kg的砝码。
让试样与铅笔反向移动3mm，移动速度约为0.5mm/s。
转动铅笔使无损伤的铅芯边缘接触涂层，并变换试验位置，依次犁划5次，从zui硬的铅笔开始试验，5次中若有两次能犁破涂层则换用较软的铅笔一支，直至找出5次中至少有4次不能犁破涂层的铅笔为止，此铅笔的硬度即为被测涂层的铅笔硬度。
011铅笔硬度操作规程
新丰也乐化学工业制造有限公司ISO9001:2008质量管理体系文件 受控文件 严禁复印 1. 目的
规范硬度测试的标准作业。
2. 范围
适用于成品的硬度检测。
3. 权责
质检部负责日常保养和定期校验 流程: 操作说明:
1.工具:削笔刀 三棱铅笔 400#水砂纸 硬度计 砝码
2.A.试验用笔的制备：用削笔刀削去末杆部分，使铅蕊圆柱状
露出约3mm ，在坚硬的平面上放置砂纸，将铅蕊垂直靠在砂
纸上画圆圈，直至铅笔尖端磨成平面。
将试板放置在硬度计试验台上，涂膜向上夹紧固定，拿
掉砝码用平衡锤调节水平，并用止动罗钉固定水平，再放上
合适的砝码，把磨好的铅笔放入铅笔夹中，让铅笔芯刚接触
待测试样板表面固定好铅笔，拧开止动罗钉,按顺时针方向
摇动手轮，让铅笔以匀速约1cm/s 的速度向前推进，在涂膜
上刮划约2cm ，旋动止动罗钉至撑起砝码，然后取下铅笔及
被测试样板，用橡皮擦掉测试点观察铅笔划伤情况。
每刮划一道需对铅笔蕊的尖端研磨平，对同一硬度标号的铅笔重复刮划四道。
D.涂膜的刮破情况：在同一铅笔的刮划试验中，如有二道或二道以上认为未刮划到底材层涂 膜时，则换用前一位硬度标号的铅笔，进行同样的试验，直到找出涂膜被划破二道或二道以上的铅笔。
E.对于硬度标号相邻的两支铅笔，找出涂膜被划破二道以上及未满二道铅笔的硬度标号作为涂膜的铅笔硬度。
3.硬度等级为6H 、5H 、4H 、3H 、2H 、H 、F 、HB 、B 、2B 、3B 、4B 、5B 、6B ，其中6H 为最硬，6B 为最软，由6H-6B 硬度递减。

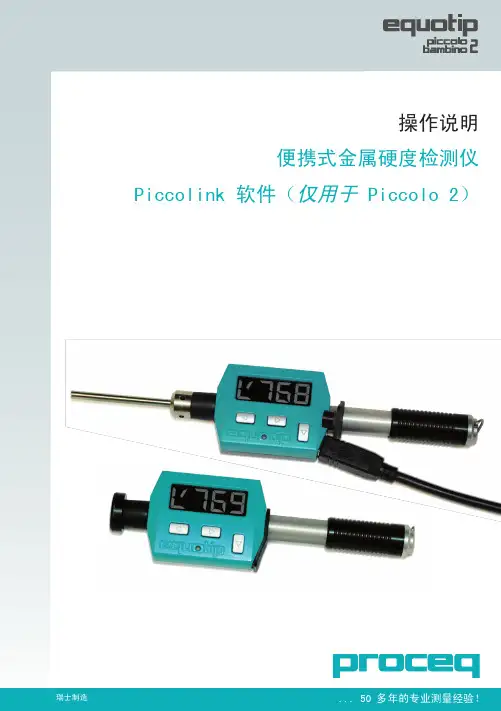

便携式金属硬度检测仪使用说明
硬度计操作规程
硬度计操作规程一、引言硬度测试是工程材料力学性能测试中的重要环节之一。
硬度计是用来测量材料硬度的仪器，通过对材料表面施加标准化的压力，测量产生的压痕大小来评估材料的硬度。
本操作规程旨在确保硬度计的正确操作，保证测试结果的准确性和可靠性。
二、设备准备1. 硬度计：确保硬度计处于正常工作状态，校准时间在有效期内。
2. 标准硬度块：使用经过校准的标准硬度块进行硬度计的校准和验证。
三、操作步骤1. 准备工作：a. 将硬度计放置在平稳的工作台上，确保周围环境安静，无振动。
b. 打开硬度计电源，等待硬度计初始化完成。
c. 根据硬度计型号和测试要求选择合适的压头。
d. 将标准硬度块放置在硬度计工作台上，确保平稳。
e. 按照硬度计的操作手册进行校准，确保硬度计的准确性。
2. 测试操作：a. 将待测材料放置在硬度计工作台上，确保平稳。
b. 调整硬度计的测试参数，如测试力、停留时间等，根据测试要求进行设置。
c. 使用硬度计的压头轻轻接触待测材料表面，确保垂直于材料表面施加力。
d. 按下硬度计的测试按钮，开始测试。
e. 测试完成后，记录测试结果。
3. 数据处理：a. 根据硬度计的型号和测试要求，将测试结果转换为相应的硬度值。
b. 对测试结果进行统计分析，如计算平均值、标准偏差等。
c. 将测试结果整理并记录在相应的测试报告中。
四、注意事项1. 在操作硬度计之前，应仔细阅读硬度计的操作手册，并按照要求进行校准和验证。
2. 确保硬度计的周围环境安静、无振动，以避免测试误差。
3. 在测试过程中，压头与待测材料的接触应轻柔，确保垂直施加力。
4. 确保测试参数的准确性和一致性，如测试力、停留时间等。
5. 在测试过程中，应注意观察硬度计的指示是否稳定，避免测试过程中的干扰。
6. 测试结果应及时记录，并按照要求进行数据处理和分析。
7. 定期对硬度计进行维护和保养，确保其长期稳定工作。
五、常见问题及解决方法1. 硬度计显示异常：解决方法：检查硬度计的电源供应是否正常，重新启动硬度计。
铅笔硬度作业指导书
作
色样品用白色记号笔
300mm~350mm左右
步
骤
步 骤 ⑨
注意事项：
制作:
审核:
核准:
No.
修改时间 修改内容 版本
修改人
1
变
更
2
记 录
3
4
5
表பைடு நூலகம்编 号：
设备名称
步 骤 ①
铅笔硬度
设备型号
实 验 室 设 备 操 作 指 导 书(SOP)
版次
步
步
骤
骤
②
③
文件编码
步 骤 ④
1.先确认测试SPC,再选择对应硬度的铅笔， 铅笔露出长度约5~6mm
2.用#400或更细的沙纸将铅笔磨平
3.铅笔固定在750g测试仪上,调整高度铅笔笔尖露 4.小心的把测试仪放在待测样品表面,要确保测试 出约5mm （根据测试要求选择不同的重量） 仪尽量平齐
步
步
步
步
骤
骤
骤
骤
⑤
⑥
⑦
⑧
设
6.分别在待测品上画三条线，每条最短3cm,每次 7.判定样品前用软橡皮清除铅笔残留,也可以用软
备
5.用拇指和食指握住测试仪的轮子，缓慢向前推 测试旋转120°需重新准备新笔头,用记号笔标注每 布IPA轻轻擦拭,注意不能擦花表面影响判定结
操
动
条线的铅笔等级,浅色样品用黑色记号笔标记; 深 果，使用D65灯光检查外观，目视距离
铅笔硬度测试仪操作规范
铅笔硬度测试仪操作规范版次第一版
一、目的：
验证我司产品表面硬度能力,以保证产品质量,符合安规及使用需求.
二、设备:
铅笔硬度测试仪、适用硬度的铅笔
三、条件:
1、将物料固定在铅笔硬度测试仪上,依据相应的测试要求对物料进行测试
2、在温度为23+/-2℃，湿度在50+/-5%
四、操作步骤：
1、将试验片平整的放在铅笔硬度测试仪的物料操作平台面上，如下图1
压块可
移动
图1 图2
2、物料平台移动行程调试步骤，打开仪器后盖—调试转轴处螺钉位置，如上图2：
3、将削好的铅笔插入仪器主体孔内,铅笔芯菱边接触到工作台,旋紧螺钉使孔内铅笔夹紧(反旋
螺钉可卸下铅笔),反复调紧固定铅笔；如下图：
铅笔硬度测试仪操作规范
版次
第一版
4、选择测试要求使用的砝码，砝码确定后放在铅笔夹具上面，如下图： ⑴、砝码重量（50克、100克、200克、300克、500克）
5、测试次数的设定，从最右边倒数第二位是个位数，倒数第三位是十位数，倒数第四位是百位数，倒数第五位是千位数，（倒数第一位有三个按键，1表示前面的数字乘以1、10表示前面的数字乘以10、100表示前面的数字乘以100）测试前按RET 键将计数器清零
6、上述所有步骤调试准备完成后，应手动转动调试一次看是否会碰到操作平台上压块等，如无异常则按仪器控制面板上的绿色按键开始测试，测试途中如有异常可按红色按键停止
；
砝码
测试时砝码支撑块不能碰到下面支撑臂
此处内六角螺丝为固定铅笔夹具的
此处内六角
螺丝固定铅笔的，前后有两颗螺钉。
铅笔硬度测试标准
铅笔硬度测试标准铅笔硬度测试标准是指对铅笔的硬度进行测试和评定的一系列标准。
铅笔硬度是指铅芯的硬度，硬度的不同会影响书写的效果和使用的感觉。
因此，对铅笔硬度进行测试和标准化是非常重要的。
首先，铅笔硬度测试需要使用专门的测试仪器，通常是硬度计或者铅笔硬度测试仪。
测试时，需要将铅笔芯置于测试仪器上，通过一定的压力进行测试，得到铅笔硬度的数值。
这个数值通常是以“H”和“B”来表示的，H代表硬度（Hardness），B代表黑度（Blackness）。
硬度的数值越高，铅芯越硬，书写时留下的痕迹越浅；反之，硬度的数值越低，铅芯越软，书写时留下的痕迹越深。
在实际的测试中，需要根据不同的国家和地区制定相应的标准来进行测试。
例如，欧洲标准（EN 71-1）对儿童玩具安全进行了规定，其中也包括了铅笔硬度的测试标准。
而美国则采用ASTM D4236标准来规范铅笔的硬度测试。
这些标准通常包括了测试方法、测试条件、测试结果的评定等内容，确保测试的准确性和可比性。
除了国际标准外，不同的铅笔制造商也会有自己的硬度测试标准。
他们会根据自身的生产工艺和产品特点来确定测试方法和评定标准。
这些标准通常会包括铅芯的成分、加工工艺、硬度范围等内容，以确保生产出符合要求的铅笔产品。
在日常生活中，铅笔硬度测试标准的重要性不言而喻。
消费者可以通过硬度标准来选择适合自己书写习惯的铅笔；生产商可以根据标准来控制产品质量，确保产品的稳定性和可靠性；同时，硬度测试标准也为相关行业的监督和管理提供了依据，保障了消费者的权益。
总之，铅笔硬度测试标准对于铅笔制造商、消费者和相关监管部门来说都具有重要意义。
通过制定和遵守硬度测试标准，可以确保铅笔产品的质量和安全，促进行业的健康发展。
同时，也为消费者提供了更好的购买和使用体验。
因此，我们应该重视铅笔硬度测试标准，并在实践中加以应用和推广。
铅笔硬度测试仪操作规范
XXX有限公司
铅笔硬度计操作规范文件编号 :WI-ZL-045
版本/版次: A/1
页次：1/ 1
1.目的：
为保证手机结构件硬度测试能正确可靠地进行，特编制本使用规范。
2.制依据：
《 Q/ZX M 12.001.1-2004 手机塑料件及喷漆件测试规范》
《QHQ铅笔硬度计说明书》
3. 使用环境：
环境温度：15℃～35℃；
4.测试前准备：
4.1将硬度计放置在水平台面上。
4.2将指定品牌和规格铅笔笔芯削成圆柱形，笔芯外露部分大约0.5CM，然后在400目砂纸上磨平。
4.3将铅笔放入硬度计笔槽内，垫上基准量块。
5．试验操作：
5.1置测试样本：选取样本一个待测试面（尽可能是平面），将铅笔笔芯压在样本测试面上，笔芯与被测
试面成45度夹角；
5.2固定铅笔：将硬度计上的两颗螺丝拧紧以固定铅笔，并抽出基准量块；
5.3滑行划痕：匀速向前推动硬度计，当笔芯向前移动0.5cm时停止，拿起硬度计选择另一起点再进行测
试,共计进行5次相同操作；
5.4外观检查：检查产品表面有无划痕或划破面漆现象；
5.5记录数据:将样品表面擦拭干净后,观察样品表面的划痕情况,并记录好数据。
6．注意事项：
6.1铅笔笔芯不能外露过长,否则在测试过程中容易折断.应保持在0.5CM左右为最佳；
6.2操作过程中,尽量避免在笔尖上施加重力,从而影响测试结果；
6.3向前推动硬度计时,用力要均匀,避免因用力过大笔尖滑出样品表面落在台面上折断笔芯；
6.4仪器放入盒中,应轻拿轻放,避免仪器掉在地上或损伤；
6.5铅笔在每次测试前，应将笔芯磨平后方可进行。
便携式硬度计操作规程
便携式硬度计操作规程一、前期准备1.确保便携式硬度计和相关配套设备完好，并处于工作状态。
2.根据实际需要，选择合适的硬度测试方法和对应的探头。
3.根据被测试材料的特点，对便携式硬度计进行合适的预设和校准。
二、操作流程1.将便携式硬度计探头安装到设备上，确保安装牢固。
2.将设备放置在被测材料表面，确保探头与被测材料接触牢固。
3.观察便携式硬度计的显示屏并记录读数，根据具体测试要求确定测试时间。
4.测试完成后，将便携式硬度计从被测材料上移开。
三、注意事项1.在操作过程中，要注意避免探头与硬物的碰撞，以免损坏设备。
2.不要在高温、湿度、腐蚀性环境下进行测试，以免影响测试结果和设备寿命。
3.在进行多个测试点时，应将探头清洁干净，以免杂质影响测试结果。
4.对于需要连续测试的场合，应注意便携式硬度计的使用时间，及时更换电池以保证准确性。
5.在使用过程中，要定期对设备进行校准和维护，保持便携式硬度计的精确度和可靠性。
四、设备维护1.使用完毕后，应将便携式硬度计探头清洁干净，并采取适当的保护措施，防止探头被损坏。
2.定期对设备进行维护和校准，以确保便携式硬度计的准确度和稳定性。
五、操作规范1.确保操作人员具备相关硬度计知识和相关使用经验。
2.严格按照操作规程进行操作，不得随意更改或省略任何步骤。
3.在操作过程中，要严格遵守相关安全操作规范，确保人身安全。
六、紧急事故处理1.如出现设备故障或操作不当导致紧急事故，应立即停止使用设备，并采取相应的紧急处理措施。
2.在紧急事故发生后，应及时报告上级主管部门，并配合进行事故调查和处理。
七、操作记录1.在每次操作前，应向上级主管部门报告测试任务和相关要求。
2.在进行测试过程中，应详细记录测试点位、测试时间、测试结果等相关数据。
3.操作结束后，应及时整理测试记录，并向上级主管部门上报。
便携式硬度计操作规程应严格遵守以上步骤和要求，确保测试结果的准确性和可靠性。
只有正确操作和合理维护，才能保证便携式硬度计的正常运行和长期使用。
硬度计安全操作规程标准范本
操作规程编号：LX-FS-A48545 硬度计安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑硬度计安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
[一]洛氏硬度计1．使用前应通知保管人。
2．在安装、拆卸金钢钻头及调换载物台时，—定要用手保护好钻头尖部，以免碰坏钻头。
3．试样表面要平整放稳，保证在加载荷过程中不发生摆动。
4．用圆体打硬度时，用前使“U”形载物台槽对正钻头中心。
5．加载过程中，应保证没有冲击或变更载荷现象。
[二]布氏硬度计1．使用前须通知保管人。
2．试样平面倾斜不能大于5°。
3．用“U”形载物台槽，要对正钻头中心。
4．绝不允许平面载物台打圆柱试样，以免损坏钻头或样品挤动伤人。
[三]显微硬度计1．使用前应通知保管人。
2．操作时应慢慢调节焦距。
[四]维氏硬度计1．将试样子稳紧固地放在样品台上。
2．操作要小心谨慎，防止顶针损坏。
3．工作完毕，清理机器，最后罩上机器罩。
——摘自《机械工人安全技术操作规程》请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。
铅笔硬度计操作规程
版本/版次：C.0 体系文件铅笔硬度计操作规程生效日期：2020.10.09
1．适用范围
适用于检测油漆领域的硬度，具体应用于金属涂层、装饰材料、合成皮革等。
2. 术语
无
3．规范性引用文件
通用型铅笔硬度计用户手册
4．流程
4.1测定角度：45°；荷定测重：500g、765g、1kg 。
4.2测定极数：6b、5b 、4 b、3 b、2 b、b、hb 、f 、h 、2 h 、3 h 、4 h 、5 h 、6 h 。
4.3主机结构：
4.4使用说明：
4.4.1准备：用削笔刀将铅笔削至露出柱形铅芯5-6mm（切不可松动或削伤笔芯），握住铅笔
使其与“No:400”砂纸面成90°夹角，并在砂纸上不停划圈，以摩擦笔芯端面，直至获得端面平整边缘锐利的铅芯为止（边缘不得有破碎或缺口）铅笔每使用一次后要旋转180°再用或重磨后再用。
4.4.2操作：
4.4.2.1将准备好的铅笔插入小车中的斜孔内，调整好铅笔伸出的长度与测试样板面接触，
扭好固定铅笔旋钮固定铅笔位置（注意：固定铅笔旋钮轻轻扭紧固定铅笔即可，不
可用力过大破坏铅笔），移开滚动垫块（注意：不要使铅笔笔芯边缘受到任何破坏）；。
硬度计操作规程【必看版】
硬度计操作规程:1、目的：规范洛氏硬度计操作，确保设备安全正常运行。
2、职责：各使用人员负责仪器使用前和使用后对本仪器的检查和防护工作。
3、硬度计的操作及调整：3.1、使用准备：A 根据试样材料、厚度、标尺极限确定使用的洛氏硬度标尺。
B 根据材料及标尺确定洛氏硬度试验的压头及试验力的组合。
压头总试验力N（kgf）度盘数字金刚石圆锥压头1471(150) 白色钢球压头φ1.5875 980(100) 红色C 根据试样选择一个试台。
D 安装试台安装试台前应先降下螺杆，使之有足够空间来安装试台；应根据试件大小、形状来选择合适试台；试台安装前，应将螺杆上安装试台的孔内擦清洁（用螺纹安装试台，应擦清洁螺纹）试台安装后，应在上面用试块进行几次硬度试验，试验力选择钮压头试台升降旋轮阀针扭以将试台安牢在螺杆上。
3．2试验步骤1）将试样或试块放在试台上2）调节度盘，使大指针指“C ”点3）将试验力选择钮转到试验所需标尺相应的试验力 4）在注视度盘的同时，顺时针转动旋轮使螺杆上升，直至硬度刻度指针（在指针）转三圈，初试验力指针（小指针）指向红色标记。
如果硬度指针转三圈后，偏离“C ”零位时，允许在偏离“C ”±5HR 范围内，将度盘上刻度“C ”零位转到对准大指针对零。
将试验力操纵手柄推向硬度计后方，硬度计开始加总试验力，表针开始移动。
注意：当硬度计在施加主试验力和保持试验力时间期间，不要去触动旋轮手柄及试验力操纵手柄。
7）在硬度计刻度指针停止移动后，即进入保持试验力时间，待保持时间结束，将试验操纵手柄平稳无冲击拉向硬度计的前方，从而卸除了主试验力。
试验力操纵手柄红色标记8）主试验力卸除后，即可读取刻度盘上指针所指刻度上相应颜色数字对应洛氏硬度。
9）硬度值读取后，即可以逆时针转动旋轮降下升降螺杆，卸除初试验力。
4 维护保养4．1硬度计需定期清洁。
包括升降螺杆及试台之间配合表面，压头的轴肩及主轴杆表面，试件表面。
硬度计操作规程
硬度计操作规程一、引言硬度计是一种用于测量材料硬度的仪器，广泛应用于金属材料、塑料、橡胶等各种工业领域。
为了确保硬度测试结果的准确性和可靠性，制定本操作规程，以规范硬度计的操作流程。
二、适用范围本操作规程适用于所有使用硬度计进行硬度测试的人员。
三、设备准备1. 硬度计：确保硬度计处于正常工作状态，检查仪器的电源、控制面板、测量头等部件是否正常。
2. 校准块：使用已经校准过的标准块进行校准，确保硬度计的准确性。
3. 清洁布：用于擦拭硬度计的测量头和工作台面。
四、操作流程1. 准备工作a. 将硬度计放置在平稳的工作台面上，并确保周围环境干净、整洁。
b. 打开硬度计电源，等待硬度计初始化完成。
c. 检查硬度计的测量头是否干净，如有污垢应使用清洁布进行清洁。
d. 使用校准块对硬度计进行校准，校准过程请参考硬度计的操作手册。
2. 测量操作a. 将待测材料放置在硬度计的工作台面上，并确保其与测量头接触紧密。
b. 在硬度计的控制面板上选择合适的测试参数，如测试力、停留时间等。
c. 轻轻按下测试按钮，使测量头与待测材料接触并施加测试力。
d. 硬度计会自动测量材料的硬度，并在显示屏上显示测试结果。
e. 根据需要，可以进行多次测量以获取更准确的平均值。
3. 结果记录与分析a. 将测量结果记录在硬度测试报告中，包括测试日期、测试人员、待测材料信息等。
b. 根据测量结果进行分析，判断材料的硬度是否符合要求。
c. 如有必要，可以进行进一步的测试或调整测试参数，直至获得满意的测试结果。
五、注意事项1. 在操作硬度计时，应遵循操作规程，严禁随意更改测试参数或操作流程。
2. 使用校准块进行定期校准，确保硬度计的准确性。
3. 每次测试前，应检查测量头的清洁程度，如有污垢应及时清洁。
4. 在测量过程中，应确保待测材料与测量头的接触紧密，避免产生误差。
5. 如发现硬度计存在故障或异常情况，应及时停止使用并进行维修或更换。
六、附录1. 校准块的使用方法：将校准块放置在硬度计的工作台面上，按照操作规程进行校准。
铅笔硬度计作业指导书.doc
铅笔硬度计作业指导书.doc技术创新品质卓越满足客户要求文件名稱铅笔硬度计作指导书文件編號WI-QG-10版本/次 1.0制訂部門品保部制訂日期2003.04.08 修訂日期頁碼第 1頁，共 3頁一.目的为规范本仪器的操作，特制定本指导书二.适用范围本公司所有烤漆件都在此范围内。
三．使用环境及相对温度3.1.使用环境：10℃~40℃，相对湿度：25%~80%;3.2.存放欢迎：10℃~50℃，相对湿度：10%~90%四．权责品保部检测人员及相关人员。
五．操作步骤5.1外观检查要求所检查的样品为烤漆件，并样品表面无油污、无刮痕、平整，最小尺寸为60*150mm（要求在零件上画出20mm长的痕迹）的零件。
5.2仪器使用前注意事项5.2.1在使用本仪器前需要带手套，避免仪器生锈。
5.2.1仪器的各个部件安装完成后如图所示1.砝码2.本体3.水平板4.铅笔(有2H 3H 4H)5.移动轮5.2.3 本仪器需要测试者自行安装，步骤如下；5.2.3.1.削好的铅笔笔芯形状为四方形，如下图所示制訂部門品保部制訂日期20013.04.08 修訂日期頁碼第2頁，共3 頁5.2.3.2 安装步骤如下三步：a，将水平板放在仪器本体之下b，将削好的铅笔放入45°孔中c，旋转铅笔，使笔芯的一条棱紧贴被测物表面，并拧紧螺丝，卡紧铅笔，即可完成安装。
（砝码一般是不安装的，根据客户要求来决定是否安装）1.将水平板放在仪器本体之.2.将削好的铅笔放入45°孔中3.旋转铅笔，使铅笔的一条棱紧贴被测物表面4.拧紧螺丝，卡紧铅笔5.2.3.3根据要求选用相应的铅笔5.3.仪器的使用5.3.1.将安装好的仪器放在被测物的表面或推或拉20mm 长取下仪器，用仪器盒內附带的橡皮擦擦拭，观察烤漆表面如有超过2㎜的的刮痕则判定NG.如下图所示:制訂部門品保部制訂日期20013.04.08 修訂日期頁碼第3頁，共3 頁1.推或拉30-50㎜长5.4测试完成后要对仪器进行拆卸，要先取下铅笔，再取下砝码（没有加砝码的可以省略次步骤）将铅笔，砝码，及仪器本体分别放入仪器盒内。
铅笔硬度计作业指导书
4.5.本儀器的日常保養事項：為了更好的使用鉛筆硬度計，由使用人在用完後進行保養,保養可分為以下三步：
4.5.1.可用無水酒精擦拭機身的油污，灰塵及有指紋的地方；
4.5.2.儀器超過1個月不用，做好防銹措施。
5.參考文件
鉛筆硬度計使用說明書
Description of Change
V1.0
2007/12/05
初版
會審單位：研展處;製造處;品保處;業務處;管理處;資材處;稽核室;中國辦事處
Review Board
核 准
Approved By
審 核
Reviewed By
製 訂
Prepared By
發
行
Issue
Allen Huang
n/a
4.2.儀器使用前注意事項:
4.2.1.在使用本儀器前需要戴手套，以避免儀器生銹.
4.2.2.儀器的各部件安裝完成後如下圖所示:
1.荷重砝碼2.本體3.水平板4.鉛筆(有2H 3H 4H) 5.移動輪
4.2.3.本儀器需要測試者自行安裝，步驟如下：
4.2.3.1.削好的鉛筆筆芯形狀為四方形，如下圖所示.
Category：Quality
Writer：SAYA
Division：QA
鉛筆硬度計作業指導書
Doc. No.：B3-QA-015
Version：V1.0
Date：2007/12/06
版 別 變 更 記 錄：
Version Change Record
版次
Version
QHQ-A便携式铅笔硬度计
东莞市迈科仪器设备有限公司
产品简介
• 便携式铅笔硬度计依据GB/T5739设计制造．采用为机 械式，三点接触被测表面（二点为轮，一点为铅芯）始终 保证铅笔与被测表面形成45°夹角，用于推动仪器运动， 即可完成测试过程，测定涂膜抵抗变形的能力。此方法是 按手工操作而设计制造，以铅笔标号表示．适用于涂膜硬 度测定。 • 涂膜硬度是涂料制造、涂料使用（涂表）行业进行质量 认定的必测指标。我国也已在涂料的发展研究和工业生产 中推广这种测试方法。本仪器可在实验室使用，也可适用 于施工现场，并能在任意方向上对涂膜硬度进行鉴定。
谢谢浏览！
产品图片
产品参数
• 1、试验角度：45° • 2、试验荷重可选： • 单荷重：500g / 750g（765g） / 1000g三种可选
• 三荷重：500g、750g（765g）、100g三种荷重
• 3、试验铅笔规格：标配中华牌6B-6H
产品测试
• 1、用铅笔刀将每支铅笔的一段削去大约5mm-6mm的木头，小心操作， 以留下原样的、未划伤的圆柱形铅笔笔芯； • 2、垂直握住铅笔，与砂纸保持90°角在砂纸上前后移动铅笔，把铅 笔芯尖端磨平（成直角），持续移动铅笔直至获得一个平整光滑的圆 形横截面，且边缘没有碎屑和缺口，每次使用铅笔前都要重复这个步 骤； • 3、将产品放在水平的、稳固的表面上，将铅笔插入铅笔硬度计中并 用手柄将其固定，使仪器保持水平，铅笔的尖端放在产品的表面上； • 4、当铅笔的尖端刚接触到产品后立即推动试板，以一定速度朝离开 操作者的方向推动至少7mm的距离； • 5、除非另外商定，30S以后检查产品表面，对比测试结果：用软布 擦拭产品测试表面或者用橡皮擦擦拭，当擦净涂层表面上铅笔芯所有 碎屑后，破坏更容易评定； • 6、如果未出现划痕，在未进行过试验的区域重复试验，更换较高硬 度的铅笔直到3mm长的划痕为止；如果已经出现超过3mm的划痕， 则降低铅笔的硬度重复试验，直到超过3mm不在出现为止。 • 7、平行测定两次，如果两次测定结果不一致，应重新试验。
电动铅笔硬度计作业指导书
公司logo 作业指导书电动铅笔硬度计作业指导书修改记录：1、目的为了确保测试结果的准确，避免非正规操作对仪器的损耗及人身的危害，并延长仪器的使用寿命，特制定本作业指导书。
2、适用范围适用于使用电动铅笔硬度计的所有人员。
3、职责和权限3.1 检测主管：负责电动铅笔硬度计的外校维修安排、校准及本作业指导书的更新；3.2 检测工程师及检测技术员：负责电动铅笔硬度计的日常维护保养、相关记录及结果判定。
4、定义4.1 铅笔硬度又称涂膜硬度铅笔测定法。
用具有规定尺寸、形状和硬度铅笔芯划过被测物表面时，被测物表面耐划痕或产生划痕、划伤的缺陷性能。
是一种标定涂膜硬度的测试方法和量度体系。
5、内容5.1 操作前准备5.1.1 一套具有不同硬度的木制三菱硬度测试铅笔，铅笔标号为6H 、5H 、4H 、3H 、2H 、H 、F 、HB 、B、2B 、3B 、4B 、5B 、6B ，其中6H 最硬，6B 最软，由6H 到6B 硬度递减； 5.1.2 特殊机械削笔刀，可只削去木头，留下完整的无损伤的圆柱形铅笔；图1 铅笔削好后示意图5.1.3 砂纸，砂粒粒度为600号；5.1.4 软布、橡皮或脱脂棉擦，用于试验结束后擦净样板； 5.2 操作步骤5.2.1 除非另外商定，在温度（23±3）℃和相对湿度（60±15）%条件下进行试验； 5.2.2 用5.1.2所示机械铅笔刀将每支铅笔的一端削去大约5mm ～6mm 的木头，小心操作，以留下原样的、未划伤的、光滑的圆柱形铅笔笔芯；5.2.3 垂直握住铅笔，与砂纸保持90°角在砂纸（5.1.3）上不停划圈，直至获得一个平整光滑的圆形横截面，且边缘没有碎屑（可用软布轻轻擦拭笔芯端口清理）和缺口；使用一次后要旋转180°再使用，或重磨后再使用；5.2.4 调整仪器至水平,在无砝码的情况下仪器保证0°，将水平仪放在电动铅笔硬度计上，调整底下螺丝，使气泡位于水平仪中间；5.2.5 开启红色按钮电源，打开黑色按钮使它处于开启状态，调节移动速率为3～4mm/s（调节马达转速，直至转速表数值显示为44）；5.2.6 扭动荷重砝码，直至测试杆上的水平仪气泡位于中间，使得测试杆能够保持平衡；5.2.7 检查确认样板板面平整、无杂质、污渍后，将需测试的样板放置在测试平台，并拧紧螺钉，将测样板固定在测试平台；5.2.8根据相关产品检测标准，放置相应重量的砝码（1Kg/750g），向下旋动定位杆，抬起测试杆；选取所需削好的铅笔插入测试杆孔内，铅笔笔尖距离板面一定的高度拧紧螺钉使其卡紧铅笔；向上旋动定位杆，使铅笔笔尖与测试片平面接触（测试杆上的水平仪气泡要求位于中间，否则需要重新向下旋动定位杆，抬起测试杆，再次调整铅笔的固定位置；直至水平仪气泡位于中间），即完成铅笔安装；5.2.9 按下向右移动按钮测试，移动30～40mm后按下停止移动测试按钮，完成一次犁划；从最硬的铅笔开始，每级铅笔犁划5条痕迹；5.2.10 铅笔犁划完后，向下旋动定位杆，抬起测试杆，拧松螺钉将被测试样板取出，迎光目视观察测试片平面，若所犁划的5条痕迹，有1条或以上出现超过3mm的划痕，则在未进行过试验区域重复试验（5.2.6～5.2.10），更换较低硬度的铅笔直到不出现超过3mm的划痕为止；5.2.11 判定：以没有使被测样板表面出现3mm及以上划痕的最硬铅笔的硬度表示样品的铅笔硬度；5.2.12 卸除荷重砝码、铅笔，做好测试平台清洁工作，测试样板留样处理，记录好测试结果，完成试验。
铅笔硬度测试仪操作规范
生效日期：铅笔硬度测试仪操作规范版 本共 2 页第 1 页1 目的规范铅笔硬度测试的准确操作,确保测试的准确性. 2 适用范围适用于本公司生产所有产品的铅笔硬度测试操作指导. 3 职责测试员:负责产品铅笔硬度的测试,仪器的使用与保管. 4 仪器图示5 操作方法5.1 拿下测试砝码并松开固定螺钉，调整平衡砝码直到水平仪在水平位置.5.2 把要测试的产品固定在置物台上.5.3拿起客户要求相应硬度的铅笔在砂纸上垂直磨平装上测试仪并扭紧铅笔紧固螺钉,铅笔笔尖贴紧待测试产品表面后水平仪必须是水平的,如果不是水平则需重新调整铅笔伸出长度或待测试产品的高度.5.4 顺时针扭下固定螺钉让铅笔尖离开待测试产品表面. 5.5 装上客户要求重量的测试砝码.5.6 慢慢松开固定螺钉直到固定螺钉底部完全脱离下面的支架处于悬空状态. 5.7 顺时针摇动手摇轮直到铅笔划出客户要求的长度停止. 5.8 顺时针扭下固定螺钉让铅笔尖离开待测试产品表面. 5.9 逆时针摇动手摇轮直到铅笔尖回来刚测试的起点停止.5.10 扭动位置调节旋钮调整待测试品的位置,不可与刚测试的划痕重合.平衡砝码测试砝码紧固螺钉水平仪 测试铅笔置物台位置调节旋钮5.12 慢慢松开固定螺钉直到固定螺钉底部完全脱离下面的支架处于悬空状态.5.13 顺时针摇动手摇轮直到铅笔划出客户要求的长度停止.5.14 顺时针扭下固定螺钉让铅笔尖离开待测试产品表面.5.15 重复以上5.9-5.14划出客户要求的条数.5.16 拆下待测试品用橡皮擦把刚划过的铅笔痕迹擦掉.5.17 测试完成,根据客户标准判定测试是否OK.6 维护与保养6.1保持铅笔硬度测试表面清洁,轻拿轻放.7 记录表单无核准: 审核: 制定:。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NINGBO SPRING COMMUNICATION TECHNOLOGIES CO.,LTD
编制：谭金武
审核：王承勇
批准: 郑高明
一．用途：
1．本仪器是根据国家标准“涂膜硬度铅笔测定法”《GB6739-96》第2、3条手工操作法而设计制造的。
２.仪器可在实验室使用也可在施工现场使用，并能在任意方向上对涂膜硬度进行检定。
3 .涂膜硬度是涂料制造，涂料使用（涂装）行业进行质量认定的必测指标。
二．技术指标：
触头压力1、1000g±50g 2、750g±30g 3、500g±25g。
三．结构及工作原理：
仪器为机械式，三点接触被测表面（二点为轮，一点为铅芯）始终保证铅笔与被测表面形成45°夹角，用手推动仪器运动。
即可完成测试过程。
四．使用要求：
1．按GB1279-79《漆膜一般制备法》制备验件三块，一般为平滑马口铁120X50X（0.2-0.3）mm或产品另行规定的底材及尺寸。
2．试验条件：按产品标准法规定或施工要求进行。
五．使用方法：
1.准备：用削笔刀将铅笔削至露出柱形铅芯5-6mm（切不可松动或削伤笔芯），握住铅笔使其与“No:400”
砂纸面成90°夹角，并在砂纸上不停划圈，以摩擦笔芯端面，直至获得端面平整边缘锐利的铅芯为止（边缘不得有破碎或缺口）铅笔每使用一次后要旋转180°再用或重磨后再用。
2.操作：仪器放在平整的工作台上，将标准垫块放置在仪器铅笔出孔的前方，使仪器保持水平位置。
削
好的铅笔插入仪器主体孔内，铅芯棱边接触到工作台，即旋紧螺钉。
将仪器放在被测试板上，用力（此力大小或使铅芯端缘破碎或犁伤涂膜）以每秒约1mm的速度向前推进。
从最硬的铅笔开始，每级铅笔犁五道3mm长的痕迹，直至找出都不犁伤涂膜的铅笔为止，此铅笔的硬度即代表所测涂膜的铅笔硬度。
NINGBO SPRING COMMUNICATION TECHNOLOGIES CO.,LTD 冲击试验报表：
产品名称：产品图号：
产品描述：说明：
涂膜硬度：试验日期：。
