B123八管半导体收音机组装和调试

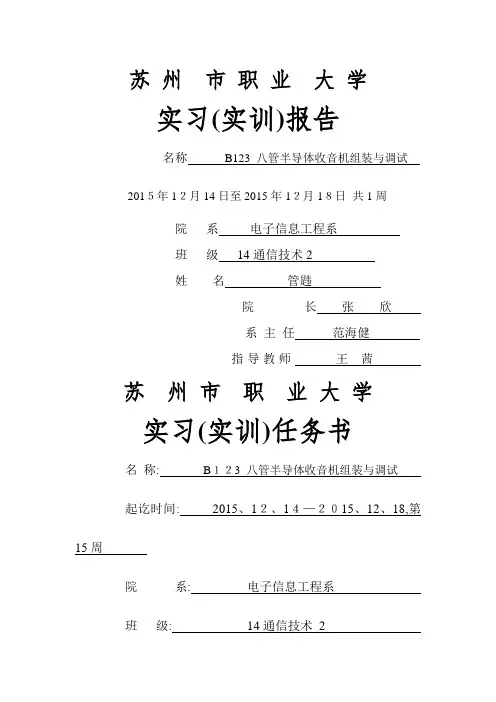

苏州市职业大学实习（实训）报告名称B123八管半导体收音机组装和调试2015年12月14日至2015年12月18日共1周院系电子信息工程系_____________班级14通信技术2 ____________姓名___________ 管韪____________院长张欣系主任范海健_______________指导教师________ 王茜_________苏州市职业大学实习（实训）任务书一、实习（实训）目的和要求通过对一只正规产品收音机的安装、焊接、调试，了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。

二、实习（实训）内容（1）熟悉收音机原理，清点和测量元器件（2）按照技术要求正确组装收音机（3）按照技术要求调试好收音机（4）应用现代技术查询关键元件的参数（5）书写详细的实训报告三、实习（实训）方式"集中□分散 "校内口校外四、实习（实训）具体安排第一天、任务布置，收音机原理分析第二天、组装收音机、调试收音机。

第三天、查询关键器件资料。

第四天、书写实训报告。

验收调试好的收音机，交实训报告。

五、实习（实训）报告内容1、目录2、概述3、调幅超外差收音机的基本原理按照电路原理图，应至少包括以下内容（电路图和工作原理）：1）输入调谐回路、2）变频级电路（混频电路，本机振荡电路）、3）中频放大器、4）检波电路、5）功率放大电路。

4、B123八管半导体收音机组装和调试至少包括以下内容：1）组装和调试步骤、2）元件清单、3）B123八管半导体收音机电路原理图、5、本次实训的体会、总结6、3到5个参考文献（书，期刊，论文，网址等）目录第一章概述 ................. 错误！未定义书签。

1.1实习名称 (1)1.2实习目的 (1)第二章调幅超外差收音机的基本原理…… 错误！未定义书签。

2.1输入调谐回路 (2)2.2变频级电路（混频电路，本机振荡电路） (3)2.3中频放大器 (3)2.4检波电路 (4)2.5功率放大器 (4)2.5.1 前置低频放大器 (4)2.5.2 末极功率放大器 (5)第三章B123八管半导体收音机组装和调试..错误！未定义书签。

3.1 B123八管半导体收音机电路原理图 (9)3.2收音机的组装和调制 (6)3.2.1 收音机的组装 (6)3.3.2 收音机的调试 (7)3.3 收音机检测要领及方法 (8)3.4 元件清单 (9)第四章实验总结 (10)参考文献 (11)第一章概述1.1实习名称电子产品安装实习——超外差式调幅收音机的安装，B123八管半导体收音机组装和调试，图1超外差调幅广播收音机的一般工作框图图1超外差调幅广播收音机的一般工作框图1.2实习目的(1) 从电路板上拆旧的元器件并测量，然后又把元器件焊接上去；(2) 学习元器件的基本识别方法和参数测试方法；学习万用表的基本使用方法;(3) 焊接收音机的电路板，安装收音机，了解收音机的工作原理；(4) 学会看懂收音机的电路原理图；(5) 了解装配技术有关常识；⑹ 掌握基本的焊接技术，培养在工作中耐心细致，一丝不苟的作风；(7) 学习使用万用表对电路性能测试方法和测量数据的分析；(8) 通过对收音机的安装，焊接，调试，了解电子产品的装配全过程，训练动手能力掌握元器件的识别，建议测试，及整机调试，装配工艺；(9) 收音机的装配和调试合格；(10) 学习科研生产工作的总结方法。

第二章调幅超外差收音机的基本原理2.1输入调谐回路作为天线，它能将空中许许多多的无线电载波信号都能接收下来，但对于一个接收机的某个时间或某个时间段而言，只需某一个无线电载波信号。

这时，就需要一个电路能从千百个信号中选择出所需要的信号，它就是输入调谐电路。

输入调谐电路也叫输入选择回路，简称输入回路，它是信号进入接收机的第一道“大门”。

输入回路的结构形式和性能对接收机的性能有重要影响。

天线是空中无线电信号与输入回路之间的传输介质，本任务将结合天线一起学习输入；此外，因输入调谐回路中的调谐电容与变频电路中的调谐电容是同轴相联的，因而有关输入调谐的实训将结合变频电路实施。

输入调谐回路与调谐原理输入调谐回路实际上就是一个并联谐振回路，由个电感线圈和一个可变电容组成。

如图2所示。

当并联谐振回路谐振时，呈现的阻抗最大，且为纯电阻。

输入调谐回路就是利用此特性，当电路谐振时获得的无线电波信号最大；失谐时，呈现的阻抗很小，获得的信号就很小。

通过改变电容的容量就可改变输入回路的谐振频率，也就是改变所选信号的频率，达到选频的目的。

有关输入调谐回路的选频特性参见高频谐振电路。

电容的容量调节有传统的机械调节电容器和电控调节的变容二极管。

2.2变频级电路 （混频电路，本机振荡电路）从输入回路送来的调幅信号和本机振荡器产生的等幅信号一起送到变频极，经过变频极产生一个新的频率，这一新的频率恰好是输入信号频率的差值， 称为 差频。

在超外差收音机中，本机振荡频率始终要比输入信号的频率高一个 465KHz 这个在变频过程中新产生的差频比原来输入信号的频率要低，比音频信 号却高的多，因此把它叫作中频。

混频和本振电路图如图3所示。

电台信号C1、L1谐振于要接受的频率，再经过L1、L2的互感送至变频管V1的基极，L4、CB 组成振荡回路，震荡信号通 过C3耦合送给V1的发射极。

B3是谐振于465KHZ 的中频变压器，电路中C1A CB 微调电容是为了统调与调整频率范围的。

R1、R2组成变频管V1的偏置电路, 作的稳定性，并有足够大大则V1增益反而下降，电流偏大则噪声也大IP|II图3混频和本振电路原理1（中频放大器是超外差晶体管收音机的一个重要组成部分，它的好坏直接影响 到收音机的电气性能，如灵敏度、选择性、失真和自动增益控制等指标。

中频放 大器的工作频率为465KHz 由于它的工作效率低，所以它的增益可以做到很高 而不产生自激振荡，从而可以大大提高整机灵敏度。

一级中放的增益为25-35dB ， 通常中放级包括1-2级放大及2-3级调谐回路。

另外，通常选用并联 LC 调谐回 路，使得发生谐振时特性阻抗很大，回路两端电压最高，损耗最小。

中频放大器电路原理图如图4所示，465KHZ 的中频信号输入有L1、CL1组为V1建立工作点。

C2为旁路电容。

为了保证变频管般将 Vl|的工作电流lg 选在0.18-0.3mA 范围。

电流 的增益和较高的信噪比,2.3中频放大电路2.4检波电路检波管采用晶体管的一个PN 结进行检波，也可以用高频二极管替代。

检波级的作用是把所需要的低频信号从中频信号中取出来常利用二极管实现，并耦合 到低频放大级去。

由于二极管的单向导电性，中频调幅信号通过检波二极管后将 得到包含有多种频率成份的脉动电压,音频信号和直流分量。

图5所示, 然后经过滤波电路滤除不要的成份，取出 V4为检波管，其发射极接的R9 C8 C9组成 检波负载，起滤波作用。

为检波滤波电容，RP 为 V5三极管作为 I R 极管用，R9为检波滤波电阻，C8 C9 皀自动增益控制电路中的滤波电阻。

打I .111|L图5检波电路I 鴉』2.5功率放大器2.5.1前置低频放大电路 由检波级输出的音频信号很小，大约只有几毫伏到几十毫伏，要经过前置低频放成的谐振回路，通过互感器由L2送至V2基极进行放大，L3、CL3组成的谐振回 路进一步对信号加以选择，然后由 L4送至下级。

电路中R5 R6 R8 R9组成 V2、V3的直流偏置电路，C4 C5 C6构成交流旁路电容。

图4中频放大器原理图大和末级功率放大电路才能推动扬声器工作，电压放大的任务就是将它放大到几十到几百倍。

前置低放推动末级功放工作，其输出只要满足末级功放的输入要求即可。

前置低频放大电路如图6所示。

低频电压放大级的输出虽然可以到达到几伏，但是它的带负载能力还很差，这是因为它的内阻比较大，只能输出不到1mA的电流，所以还要再经过功率放大才能推动扬声器还原声音。

2.5.2末级功率放大器功率放大电路可以采用图7所示的推挽功率放大器，效率高、省电，而且输出功率大。

在推挽功率放大器中，晶体管工作在乙类状态，即两个晶体管在无信号是处于截至状态。

在有信号时两个晶体管分别在信号的正半周和负半周轮流工期中，放大器后的两个半波再由输出变压器合成一个完整的波形，送到扬声器发出声音作。

这样，在信号的一个周图7推挽功率放大器II!第三章B123八管半导体收音机组装和调试3.1 B123八管半导体收音机电路原理图图8 B123八管半导体收音机电路原理图3.2收音机的组装和调试3.2.1收音机的组装焊接前电阻要看清阻值大小，并用万用表校核。

电容、三极管要看清极性。

一旦焊错要小心地用烙铁加热后取下重焊。

拨下的动作要轻，如果安装孔堵塞， 要边加热，边用针通开。

电阻的读数方向要一致，色环不清楚时要用万用表测定 阻值后再装。

上螺丝、螺母时用力要合适，不可用力太大。

总之，动手焊接前用万用表将各元件测量一下，做到心中有数，安装时先安装低矮和耐热元件（如电阻），然后再装大一点的元件（如中周、变压器），最后 装怕热的元件（如三极管）。

电阻的安装：将电阻的阻值选择好后根据两孔的距 离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统 瓷片电容和三极管的脚剪的长短要适中， 它们不要超过中周的高度。

电解电容紧 贴线路板立式焊接，太高会影响后盖的安装。

、棒线圈的四根引线头可直接用电 烙铁配合松香焊锡丝来回摩擦几次即3〜5 mA4~10 mAR 1051K R 11 1K C 11 223+~' C 15 100卩1 “KC 3 103甘R 2 2KC 4+ = 4.7卩 Rs 15'C 9・22D l ~D 2IN414100 B10.18〜0.22 mAB 5B2B 4红 白■CR 7C l CBM223PR 4 20KC 2一223C 13 223C 7 223 V 29018H-LJ ---------R12 220V 3 9018卜R 13 24KR8 1KC 6 223 V 1 9018H 0.4~0.8 mA 1~2 mA七亠C 14i_ 100|ij R6 」62K 黑 V 49018HC 1C + 4.7u R9SP 680C 5屮223C 8 22t.r8-.R 3 100B 3黄B 6B 7V 6 9013HV 5 90148QDC 3VC 12 2239V 73H..-D 3IN4148W 5K ,可自动上锡，四个线头对应的焊在线路板的铜泊面。

由于调谐用的双联拨盘安装时离电路板很进，所以在它的圆周内的高出部分的元件脚在焊锡前先用斜口钳剪去，以免安装或调协时有障碍，影响拨盘调谐的元件有T2和T4的引脚及接地焊片、双联的三个引出脚、电位器的开关脚和一个引脚脚。
