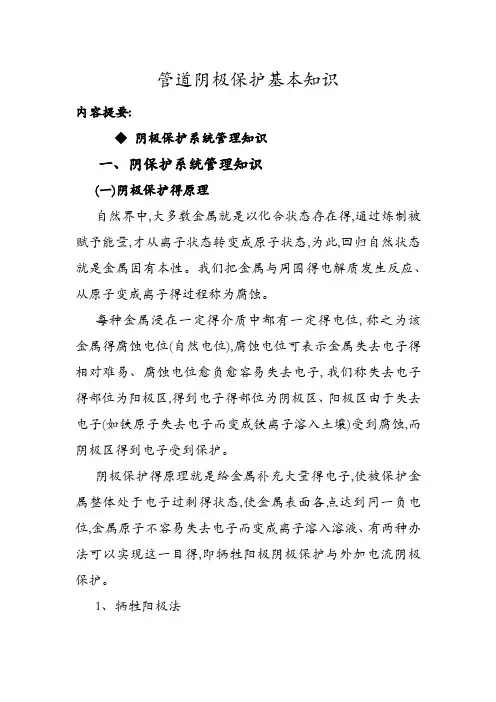

内容提要：

◆阴极保护系统管理知识

◆阴极保护系统测试方法

◆恒电位仪的基本操作

一、阴保护系统管理知识

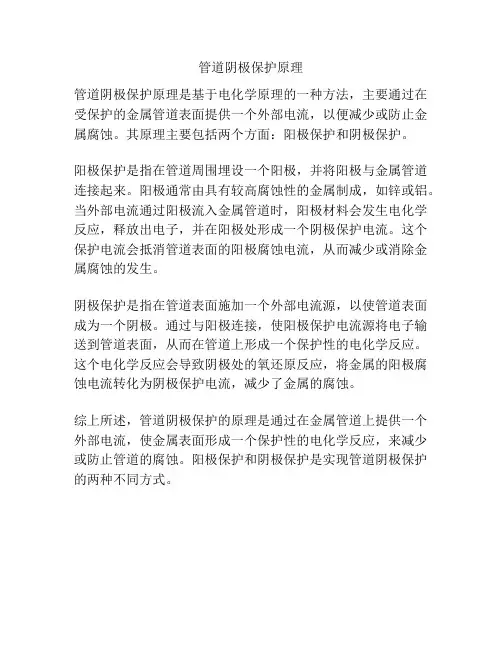

（一）阴极保护的原理

自然界中，大多数金属是以化合状态存在的，通过炼制被赋予能量，才从离子状态转变成原子状态，为此，回归自然状态是金属固有本性。我们把金属与周围的电解质发生反应、从原子变成离子的过程称为腐蚀。

每种金属浸在一定的介质中都有一定的电位, 称之为该金属的腐蚀电位（自然电位），腐蚀电位可表示金属失去电子的相对难易。腐蚀电位愈负愈容易失去电子, 我们称失去电子的部位为阳极区，得到电子的部位为阴极区。阳极区由于失去电子（如铁原子失去电子而变成铁离子溶入土壤）受到腐蚀，而阴极区得到电子受到保护。

阴极保护的原理是给金属补充大量的电子，使被保护金属整体处于电子过剩的状态，使金属表面各点达到同一负电位，金属原子不容易失去电子而变成离子溶入溶液。有两种办法可以实现这一目的，即牺牲阳极阴极保护和外加电流阴极保护。

1、牺牲阳极法

将被保护金属和一种可以提供阴极保护电流的金属或合金（即牺牲阳极）相连，使被保护体极化以降低腐蚀速率的方法。

在被保护金属与牺牲阳极所形成的大地电池中，被保护金属体为阴极，牺牲阳极的电位往往负于被保护金属体的电位值，在保护电池中是阳极，被腐蚀消耗，故此称之为“牺牲”阳极，从而实现了对阴极的被保护金属体的防护，如图1—3。

牺牲阳极材料有高钝镁，其电位为-1.75V；高钝锌，其电位为-1.1V；工业纯铝，其电位为-0.8V（相对于饱和硫酸铜参比电极）。

2、强制电流法（外加电流法）

将被保护金属与外加电源负极相连，由外部电源提供保护电流，以降低腐蚀速率的方法。其方式有：恒电位、恒电流、恒电压、整流器等。如图1-4示。

图1-4恒电位方式示意图

外部电源通过埋地的辅助阳极将保护电流引入地下，通过土壤提供给被保护金属，被保护金属在大地中仍为阴极，其表面只发生还原反应，不会再发生金属离子化的氧化反应，使腐蚀受到抑制。而辅助阳极表面则发生丢电子氧化反应，因此，辅助阳极本身存在消耗。

阴极保护的上述两种方法，都是通过一个阴极保护电流源向受到腐蚀或存在腐蚀，需要保护的金属体，提供足够的与原腐蚀电流方向相反的保护电流，使之恰好抵消金属内原本存在的腐蚀电流。两种方法的差别只在于产生保护电流的方式和“源”不同。一种是利用电位更负的金属或合金，另一种则利用直

流电源。

强制电流阴极保护驱动电压高，输出电流大，有效保护范围广，适用于被保护面积大的长距离、大口径管道。

牺牲阳极阴极保护不需外部电源，维护管理经济，简单，对邻近地下金属构筑物干扰影响小，适用于短距离、小口径、分散的管道。

（二）外加电流阴极保护系统的组成

1、恒电位仪：珠三角管道采用的是IHF系列数控高频开关恒电位仪，它的主要作用是向管道输出保护电流。

2、阳极地床：由若干支辅助阳极（高硅铸铁）组成，通过辅助阳极把保护电流送入土壤，经土壤流入被保护的管道，使管道表面进行阴极极化 (防止电化学腐蚀)，电流再由管道流入电源负极形成一个回路，这一回路形成了一个电解池，管道在回路中为负极处于还原环境中，防止腐蚀，而辅助阳极进行氧化反应遭受腐蚀，或是周围电解质被氧化。

阴保站的电能60％消耗在阳极接地电阻上, 故阳极材料的选择和埋设方式、场所的选择,对减小电阻节约电能是至关重要的。珠三角管道的阳极地床辅助阳极一般为40支，阳极地床的接地电阻小于3Ω（设计要求），阳极地床与管道的垂直距离要大于50米。

3、参比电极：为了对各种金属的电极电位进行比较，必须有一个公共的参比电极，其电极电位具有良好的重复性和稳定性，构造简单，通常由饱和硫酸铜参比电极、锌电极等。

4、绝缘接头：阴极保护系统保护的是输油站外的长输管道，绝缘接头的作用是将阴极保护电流限制在两个阴极保护站之间的管道上。

5、检查片：由与管道同材质的金属制成50×100mm的挂片，检查片有两组，一组与输油管道相连，处于阴极保护状态，一组不与管道相连，处于自然腐蚀状态。经过一定时间后将两组检查片的失重量进行比较，可分析管道的阴极保护效果。

6、测试桩：为了检测维护管道的阴极保护系统，在管道沿线设置电流及电位测试桩，电位测试桩每公里设置一个；电流测试桩每5公里设一个；套管电位测试桩每个套管处设置一个；绝缘接头电位测试桩每一绝缘处设一个。

（三）阴极保护的基本参数

（1）最小保护电流密度

阴极保护时，使腐蚀停止，或达到允许程度时所需的电流密度值称为最小保护电流密度。

最小保护电流密度的大小取决于被保护金属的种类、表面状况、腐蚀介质的性质、组成、浓度、温度和金属表面绝缘层质量等。防腐绝缘层种类不同，所需要的保护电流密度也不同。防腐绝缘层的电阻值越高，所需的保护电流密度值越小。

（2）最小保护电位

为使腐蚀过程停止，金属经阴极极化后所必须达到的绝对值最小的负电位值，称之为最小保护电位。

最小保护电位也与金属的种类、腐蚀介质的组成、温度、浓度等有关。最小保护电位值常常是用来判断阴极保护是否充分的基准。因此该电位值是监控阴极保护的重要参数。

实验测定在土壤中的最小保护电位为－0.85V（相对饱和硫酸铜参比电极）。

（3）最大保护电位

在阴极保护中，所允许施加的阴极极化的绝对值最大的负电位值，在此电位下管道的防腐层不受到破坏。此电位值就是最大保护电位。

最大保护电位值的大小通过试验确定。一般取－1.5V（CSE）。

阴极保护电位越大，防腐程度越高，单站保护距离也越长，但是过大的电位将使被保护管道的防腐绝缘层与管道金属表面的粘接力受到破坏，产生阴极剥离，严重时可以出现金属“氢破裂”。同时太大的电位将消耗过多的保护电流，形成能量浪费。

（四）阴极保护投入前的准备和验收

1、阴极保护投入前对被保护管道的检查

管道对地绝缘的检查：从阴极保护的原理介绍, 已得知没有绝缘就没有保护。为了确保阴极保护的正常运行，在施加阴极保护电流前，必须确保管道的各项绝缘措施正确无误。应检查管道的绝缘接头的绝缘性能是否正常；管道沿线的阀门应与土壤有良好的绝缘；管道与固定墩、跨越塔架、穿越套管处也应
