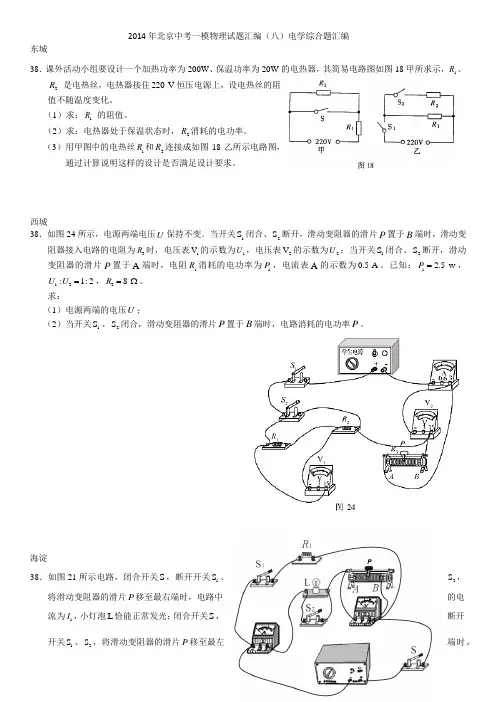

2014年北京中考一模物理试题汇编（八）电学综合题汇编东城38．课外活动小组要设计一个加热功率为200W 、保温功率为20W 的电热器，其简易电路图如图18甲所求示，1R 、2R 是电热丝，电热器接住220V 恒压电源上，设电热丝的阻值不随温度变化。
（1）求：1R 的阻值。
（2）求：电热器处于保温状态时，2R 消耗的电功率。
（3）用甲图中的电热丝1R 和2R 连接成如图18乙所示电路图，通过计算说明这样的设计是否满足设计要求。
西城38．如图24所示，电源两端电压U 保持不变。
当开关1S 闭合、2S 断开，滑动变阻器的滑片P 置于B 端时，滑动变阻器接入电路的电阻为3R 时，电压表1V 的示数为1U ，电压表2V 的示数为2U ；当开关1S 闭合、2S 断开，滑动变阻器的滑片P 置于A 端时，电阻1R 消耗的电功率为1P ，电流表A 的示数为0.5A 。
已知：1 2.5w P =，12:1:2U U =，28R =Ω。
求：（1）电源两端的电压U ；（2）当开关1S 、2S 闭合，滑动变阻器的滑片P 置于B 端时，电路消耗的电功率P 。
海淀38．如图21所示电路，闭合开关S ，断开开关1S 、2S ，将滑动变阻器的滑片P 移至最右端时，电路中的电流为1I ，小灯泡L 恰能正常发光；闭合开关S ，断开开关1S 、2S ，将滑动变阻器的滑片P 移至最左端时，电路中的电流为2I ，小灯泡L 的电功率L P 是其额定电功率的916，滑动变阻器的电功率为0P ；保持滑动变阻器的滑片P 在最左端，闭合开关S 、1S 和2S ，阻值为1R 的定值电阻的电功率1P 为1W ，此时电路的总功率P 总与0P 之比为20:1。
设电路工作过程中电源两端的电压及小灯泡的电阻值保持不变，滑动变阻器的最大阻值班为2R 。
求：（1）1I 与2I 的比值； （2）1R 与2R 的比值； （3）P 总的大小。
朝阳40．如图22所示电路，电源电压保持不变，小灯泡标有“3V 0.3A ”，且灯丝电阻不随温度变化，1R 为定值电阻，1V 和2V 是两块相同的电压表。
2014年中考物理压轴题(含答案)

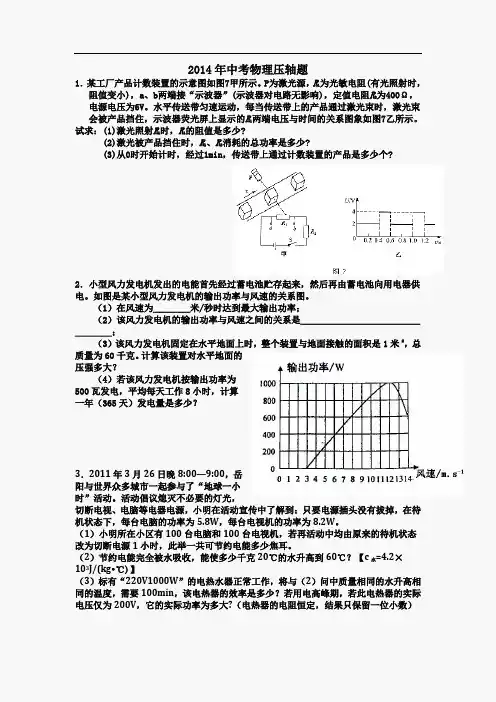

2014年中考物理压轴题1．某工厂产品计数装置的示意图如图7甲所示。
P为激光源，R1为光敏电阻(有光照射时，阻值变小)，a、b两端接“示波器”(示波器对电路无影响)，定值电阻R2为400Ω，电源电压为6V。
水平传送带匀速运动，每当传送带上的产品通过激光束时，激光束会被产品挡住，示波器荧光屏上显示的R1两端电压与时间的关系图象如图7乙所示。
试求：(1)激光照射R1时，R1的阻值是多少?(2)激光被产品挡住时，R1、R2消耗的总功率是多少?(3)从0时开始计时，经过1min，传送带上通过计数装置的产品是多少个?2．小型风力发电机发出的电能首先经过蓄电池贮存起来，然后再由蓄电池向用电器供电。
如图是某小型风力发电机的输出功率与风速的关系图。
（1）在风速为＿＿＿＿米/秒时达到最大输出功率；（2）该风力发电机的输出功率与风速之间的关系是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；（3）该风力发电机固定在水平地面上时，整个装置与地面接触的面积是1米2，总质量为60千克。
计算该装置对水平地面的压强多大？（4）若该风力发电机按输出功率为500瓦发电，平均每天工作8小时，计算一年（365天）发电量是多少？3．2011年3月26日晚8:00—9:00，岳阳与世界众多城市一起参与了“地球一小时”活动。
活动倡议熄灭不必要的灯光，切断电视、电脑等电器电源，小明在活动宣传中了解到：只要电源插头没有拔掉，在待机状态下，每台电脑的功率为5.8W，每台电视机的功率为8.2W。
（1）小明所在小区有100台电脑和100台电视机，若再活动中均由原来的待机状态改为切断电源1小时，此举一共可节约电能多少焦耳。
（2）节约电能完全被水吸收，能使多少千克20℃的水升高到60℃？【c水=4.2×103J/(kg•℃)】（3）标有“220V1000W”的电热水器正常工作，将与（2）问中质量相同的水升高相同的温度，需要100min，该电热器的效率是多少？若用电高峰期，若此电热器的实际电压仅为200V，它的实际功率为多大?（电热器的电阻恒定，结果只保留一位小数）4、图甲是内胆为铝质材料的电饭锅，内部电路如图乙所示，R1是加热电阻，阻值为48.4Ω；R2是限流电阻，阻值为484Ω。
2014年中考物理压轴题解析---难度加深,经典题型大变脸
M甲
乙N
8h
A 图 10 B
③若在图示水平面 MN 处两种液体的压强相等。现从两容器中分别抽出高均 △h 的液体后，容器对各自水平面的压强为 PA 和 PB。请通过计算比较 PA 和 PB 的 大小关系及其对应△h 的取值范围。
今年的压强计算题遵循了模拟考试出题的思路，把知识点灵活运用到题目
中，为解题打开突破口，从而得到正确结果。我在复习时重点讲到的液体压强
今年的实验题考查了伏安法测电阻实验，表格归纳题没有过多考综合归纳， 相对以往较易，也算是给学生们的安慰，但在教学中我们不能降低要求，只有准 备的更充足，才能做得更好。
中考物理难度的曲线一直缓慢向上延生，在稳定的同时产生不断的新变化， 所以新初三的同学要加强锻炼自己逻辑思维能力，以赶上考试趋势的变化。
化这两种题型:
7．在图 1 所示的电路中，电源电压保持不变，闭合电建 S，电路正常工作。
பைடு நூலகம்
一段时间后，电流表 A 的示数变小，电压表 V 的示数不变。若故障只发生
在电阻 R1、R2 上，用某完好的定值电阻 R（R＜R1）替换 R2，替换前、后
两电表的示数恰好不变，则
R1
（）
A． R1 一定断路 C． R1 可能断路
A
S
R2
V
B． R2 一定 断路 D． R2 可能断路
图1
这种题型在讲串联并联电路故障专题时，以及冲刺阶段特别训练了这类题
型，一般同学稍微细心点都能做到。
8．如图 2 所示，水平面上的圆柱形容器 A、B 中分别盛有甲、乙两种液体，
且甲对容器底部的压强大于乙。现在两容器中各放入一个物体，物体均漂浮在页

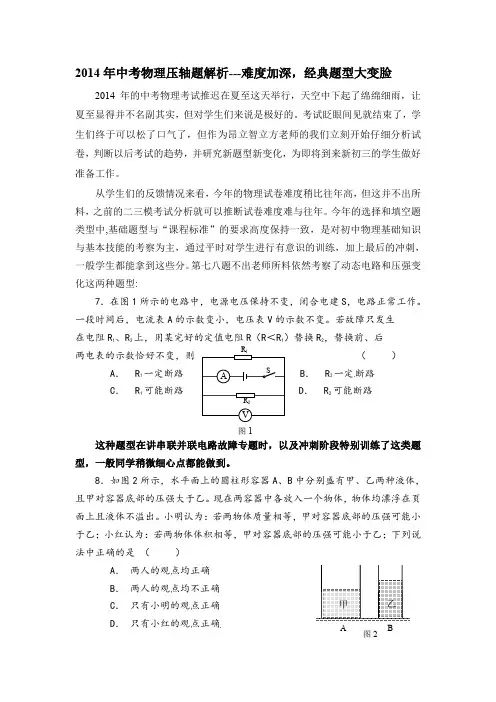

2014 年中考物理压轴题解析---难度加深，经典题型大变脸
2014年中考模拟电学压轴题荟萃

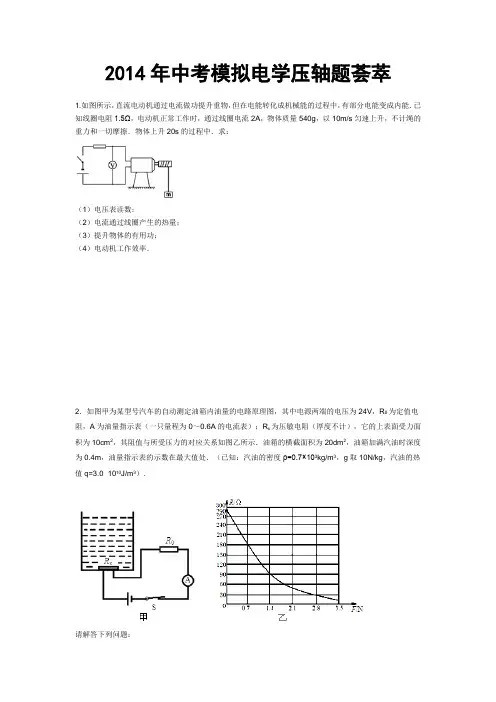

2014年中考模拟电学压轴题荟萃1.如图所示，直流电动机通过电流做功提升重物，但在电能转化成机械能的过程中，有部分电能变成内能．已知线圈电阻1.5Ω，电动机正常工作时，通过线圈电流2A，物体质量540g，以10m/s匀速上升，不计绳的重力和一切摩擦．物体上升20s的过程中．求：（1）电压表读数；（2）电流通过线圈产生的热量；（3）提升物体的有用功；（4）电动机工作效率．2．如图甲为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压为24V，R0为定值电阻，A为油量指示表（一只量程为0～0.6A的电流表）；R x为压敏电阻（厚度不计），它的上表面受力面积为10cm2，其阻值与所受压力的对应关系如图乙所示．油箱的横截面积为20dm2，油箱加满汽油时深度为0.4m，油量指示表的示数在最大值处．（已知：汽油的密度ρ=0.7×103kg/m3，g取10N/kg，汽油的热值q=3.0×1010J/m3）．请解答下列问题：（1）当油箱装满汽油时，压敏电阻R x上表面受到的压力是多大？（2）当油箱装满汽油时，定值电阻R0的阻值是多大？当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（3）当该车匀速行驶1h消耗10L（1L=1dm3）汽油时，汽油完全燃烧放出的热量有30%转化成汽车的有用功，则汽车在这段时间的功率是多少？3．如图所示，是某型号电压力锅简化的工作电路．R0是阻值为484Ω的保温电阻，R1是规格为“220V 800W”的主加热电阻，R2是副加热电阻．用电压力锅分为“加热升压→保压→保温”三阶段，通过如图乙所示的锅内工作压强与时间“（P-t）”关系图象可了解其工作过程：接通电源，启动智能控制开关S，S自动接到a．同时S1自动闭合，电压力锅进入加热升压状态；当锅内工作压强达80kPa时，S1自动断开，进入保压状态，当锅内工作压强降至60kPa时，S1又会自动闭合；当保压状态结束，S自动接到b，进入保温状态．请回答如下问题：（1）R1正常工作时的阻值是多大？（2）电压力锅煮饭时，在正常加热升压和保压状态共耗电0.25kW•h，则R2的额定功率是多大？（3）电压力锅正常工作时的最大电流是多大？4．目前，小汽车已进入寻常百姓家．如图1所示为某汽车公司自动测定油箱内油面高度的电路原理图．其中电源电压恒为12V，R0为定值电阻．为油量表（实际是一只量程为0-0.6A的电流表），R x为压敏电阻（其电阻值随电阻表面受到的液体压强增大而减小）．关于压敏电阻R x的阻值与所受汽油压强的关系如33（1）该汽车油箱是长方体形容器，底面积为0.3m，油箱内汽油高度达到18cm时，油箱即装满，则油箱装满时汽油的质量是多少？（2）油箱装满时，油量表的示数如图2所示，求定值电阻R0的值．（3）当油箱内汽油用完时，油量表的指针指向某一位置，求此位置所对应的电流值．（4）为了测试该汽车的油耗，将汽车油箱装满后，沿高速公路行驶300km的路程，油量表的指针向左逐渐偏转到“E”，如图3所示，问该汽车每行驶100km消耗汽油多少L（1L=1dm3）？5．灯泡L 标着“6V6W”，求：（1）灯泡L正常发光时的电流和电阻（2）如图1所示，把灯泡L与电压恒为6V 的电源相接，在t=0s时刻，合上开关S，测得流过灯泡L的电流与通电时间关系如图2所示．①合上开关S瞬间，流过灯泡的电流多大？②哪一时刻开始灯泡正常发光？③合上开关瞬间灯泡的电阻为R1，正常发光时电阻为R2，求R1/R26．在如图所示的电路中，电流表的量程为0～0.6A，电压表的量程为0～15V，电源电压U=18V．灯泡的阻值保持不变．（请画出每个小题的等效电路图）（1）闭合开关S1、S3时，电路消耗的功率为16.2W，则灯泡R1的阻值为多少？（2）闭合开关S1、S2、S3时，电路消耗的总功率为27W，则灯泡R2的阻值为多少？（请写出该小题的解题思路后再求解）（3）闭合开关S4．然后，分别闭合S1、S2，在不损坏电流表、电压表的情况下，通过调节滑动变阻器，使电路中的电流都达到允许的最大值．这两种情况滑动变阻器消耗的功率之比为多少？7．科技小组的同学们制作了一个多档位电热器模型．为了分析接入电路的电阻对电热器电功率的影响，他们将电表接入电路中，如图所示．当只闭合开关S1时，电压表的示数为U1，电阻R3消耗的电功率为P3；当只闭合开关S2时，电压表的示数为U2，电阻R3消耗的电功率为P′3，测得此时电阻R2消耗的电功率为0.9W．已知3U1=U2，P3=9P'3，电源两端电压保持不变．求：（1）在只闭合开关S1和只闭合开关S2两个工作状态下，通过电阻R3电流的比值．（2）电阻R2与电阻R3的比值．（3）此电路消耗的最大电功率．（请在解题步骤中画出相应的等效电路图．）8．如图所示是某煲汤用的电热锅的工作电路图，ND为标有“6V100mA”的指示灯，R1为限流电阻，R2、R3是阻值分别为423.5Ω、60.5Ω的发热电阻．接通电源，闭合S1、S2，电热锅开始加热，当锅内水温达到100℃时，S2自动断开，S1仍闭合，维持小火炖煮．求：（1）要使指示灯正常发光，R1的阻值是多少？（2）小火炖煮时发热电阻的功率是多少？（3）在一个标准大气压下，电热锅将4.5L，20℃的水烧开需要35min，则电热锅的功率是多少？[水的比热容为4.2×103J（kg℃），密度为1.0×103kg/m3]．9．某物理学习小组设计了一个机械自动拉开开关，如图1所示．该装置主要由滑轮组，重物C、铁块D、电磁铁E以及杠杆AB和控制电路组成，重物C通过细绳与动滑轮Q相连，重物C、铁块D分别通过支架固定在杠杆AB两端，支架与杠杆垂直．杠杆的B端置于水平台面上，杠杆可以绕支点O在竖直平面内逆时针转动，自动拉开开关被拉开前，杠杆在水平位置处于平衡状态，已知滑轮Q的质量为0.2kg，OA：OB=3：1，重物C、铁块D的质量分别为1.5kg和3kg，若刚好拉开开关所需的拉力T为6N，D的正上方有一电磁铁，它对D的吸引力大小F与通过的电流I的关系（如图2所示），电源电压为12V，滑动变阻器的最大阻值为20Ω，不计电磁铁电阻，不计细绳、杠杆的重力和一切摩擦，g取10N/kg．求：（1）当控制电路上的电键S断开，杠杆B端对水平台面的压力刚好为零时，与机械自动拉开开关相连的细绳上的拉力是多少？（2）闭合控制电路上的电键S后，当变阻器的滑片移到中点时，自动拉开开关刚好被拉开，则保护电阻R0的电阻值是多少？10．如图甲所示，透明玻璃壳内有一个标有“6V3W”字样的小灯泡L和一个由某种金属材料制成的电阻R，A、B、C是其外露的三个接线柱．图乙为电源电压恒为6V的实验装置，其中M、O、N为三个接线柱．用导线先把，M、N分别与A、B相连，再把O与M相连，闭合开关S，移动滑动变阻器的滑片P，测得多组电压表与电流表的读数，并绘制成如图丙所示的图线．求：（1）小灯泡L正常发光时的电阻．（2）在原来连线的基础上，再用导线连接A、C，闭合开关S，当把滑片P移到最左端时，电流表的示数是多少？（3）拆除上述在A、B、C、M、O、N间所有连接导线．把M、O、N分别与A、B、C相连，闭合开关S，电流表示数为0.35A，此时滑动变阻器连入电路的电阻为2Ω，小灯泡消耗的实际功率为多少？11.图甲是某种压力秤原理示意图，电压表（量程为0-3V）可对应显示压力的大小，已知R0=100Ω．电源电压U=4.5V保持不变，压力传感器R的阻值随所受的压力变化的图象如图乙．（设踏板的重力忽略不计）（1）当一个重力大小为600N的中学生站在压力秤上时，电压表的示数为多少伏特？（2）此时电路所消耗的总功率为多少瓦特？12．化学电池内部的电解液有一定的电阻，这个电阻构成了电池内阻．与新电池相比，旧电池的电压其实并没有发生太大的变化，但它的内阻却变得很大．这就是为什么小灯泡接新电池时很亮，而接旧电池时灯泡几乎不亮的原因．对于旧电池，我们可以将它等效为一个电压恒定不变的新电池与一个定值电阻r串联，如图2所示．为了研究某一电池的电压和内阻，小明设计了如下实验：（1）请根据电路图1，将图3中的实物连接成电路图．（2）如果电路中电流表和电压表的度数如图4所示，则电流表的度数为A，电压表的读数为V，滑动变阻器接入电路部分的电阻与灯泡电阻之和为Ω．（3）通过调节滑动变阻器改变电路的电阻，小明获得了多组U和I的数据，下列描述U和I的关系的图线正确的是A．B．C．D．13．某课外小组制作了一个测量物体质量的电子秤，其原理如图1所示．它主要由四部分构成：托板和水平压力杠杆OBA，标有“10V5W”字样的指示灯L（灯的电阻保持不变），压力传感器R（电阻值会随所受压力大小变化的可变电阻），显示质量大小的仪表（实质是电流表）．已知电源电压为10V，OB=6cm，OA=30cm．压力传感器R的阻值与所受压力的关系如图2所示．若不计托板和杠杆组件的质量，不计摩擦．求：（1）指示灯L的电阻；（2）当压力传感器R的电阻为30Ω时，指示灯L的实际功率；（3）当电流表的示数为0.1A时，电子秤托板上物体的质量．14．如图所示的电路中，电源电压保持不变．灯泡标有“2V2W”字样．闭合开关S，当滑片P置于a点时，灯泡正常发光，电压表V1的示数为4V；当滑片P置于b点时，电压表V1与电压表V2的示数之比为8：11．己知滑片P分别置于a、b两点时，灯泡消耗的功率之比为4：1，（灯丝电阻不随温度改变）求：（1）灯丝电阻．（2）滑片P分别置于a、b两点时，电路中的电流之比．（3）R0的阻值．15．图甲是某班科技小组设计的风力测定装置示意图，图乙是其电路图．电阻R′随风力变化关系如图丙所示．已知电源电压恒为9V，定值电阻R0=2Ω，电压表量程为0～3V．使用该装置测定风力，则（1）电阻R′的阻值随风力的增大怎样变化？（2）求无风时电压表的示数．（3）如果保持电压表量程不变，且只能在电路中增加一个电阻R，使该装置能测量的最大风力增加到900N，计算电阻R的阻值，并说明其连接方式．（4）计算改装后该装置电路总功率的变化范围．（计算结果保留一位小数）16．额定电压为2.5V的小灯泡连入如图甲所示的电路中，电源电压保持不变，滑动变阻器R0的最大电阻为10Ω．闭合开关S，滑片从b端向a端滑动，直到小灯泡正常发光，得到如图乙所示的I-U图象．求：（1）小灯泡的额定功率．（2）滑片在b端时小灯泡的电阻．（3）电源电压．17．如图所示，灯L上标有“6V3W”字样（不考虑温度对灯泡电阻的影响），电阻R1=20Ω．求：（1）灯泡的电阻；（2）当开关S1闭合，S2、S3都断开时，灯L正常发光，电源电压；（3）开关S1、S2、S3都闭合，且滑片P在b端时，电流表的示数为2.4A，滑动变阻器R2的最大阻值；（4）当开关S1断开，S2、S3都闭合，且滑片P在a、b间中点时，在1min内滑动变阻器产生的热量．18．在青少年科技创新活动中，小明同学利用所学物理知识设计了一个电子拉力计，如图甲是其原理图．硬质弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R接触良好且摩擦不计）．定值电阻R0=5Ω，R是一根长为L=5cm的均匀电阻线（阻值跟长度成正比），其最大阻值为R=25Ω，电源电压为U=3V，电压表的量程为0～3V，当不拉拉环时，金属滑片P刚好处于b端．已知该弹簧伸长的长度△L与所受拉力F的关系如图乙所示，闭合开关S，求：（1）当拉环将滑片P拉到a端时，弹簧的伸长量为5cm，由图乙可知拉环所受拉力是多少？（2）当不拉拉环时，电压表读数是多少？（3）请你推导出此电子拉力计的拉力F与电压表示数U x的关系式？19．某中学物理兴趣小组开展活动时，老师拿给同学们一个小灯泡、一个符合测量要求的电压表和电阻箱，另有合适的电源、开关等．要求测量出该小灯泡的额定功率．同学们先查看了小灯泡的铭牌，发现铭牌上只能看见“6V”字样．于是，同学们设计了如图所示的电路进行测量．图中R是电阻箱，电源电压恒定，不考虑温度对灯泡电阻的影响．请你回答下列问题：（1）电路闭合后，逐渐减小电阻箱R接入电路的电阻，当R接人电阻为48Ω时，电压表读数为l2V，当R接入电阻为38Ω时，电压表读数为11.4V，根据这两组数据，请你通过计算，求出电源的电压？（2）要测量出小灯泡的额定功率，此时伏特表的读数应该调为多少？电阻箱R接入电路的电阻是多少？小灯泡的额定功率是多少？20．现有一个电源电压为10V的电源和一个“12V，12W”的灯泡，灯泡的电流随电压变化关系图象如图所示．（1）把电源和灯泡构成一个闭合电路，求灯泡的电功率；（2）若在（1）问的电路中再串联一个规格为“20Ω”的滑动变阻器和量程为0-0.6A的电流表，求滑动变阻器接入电路电阻的最小值；（3）若把该电源和一个定值电阻R0=10Ω以及上述滑动变阻器构成串联电路，求滑动变阻器R电功率的最大值．。
2014中考物理压轴解题分类

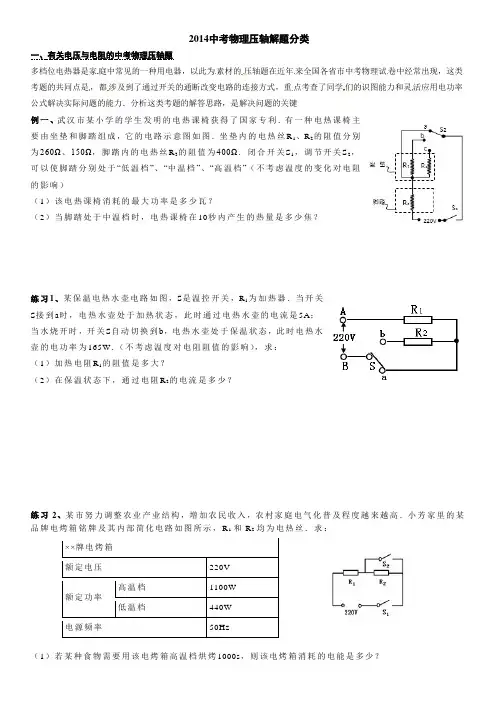

2014中考物理压轴解题分类一、有关电压与电阻的中考物理压轴题多档位电热器是家庭中常见的一种用电器，以此为素材的压轴题在近年来全国各省市中考物理试卷中经常出现，这类考题的共同点是，都涉及到了通过开关的通断改变电路的连接方式，重点考查了同学们的识图能力和灵活应用电功率公式解决实际问题的能力．分析这类考题的解答思路，是解决问题的关键例一、武汉市某小学的学生发明的电热课椅获得了国家专利．有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如图．坐垫内的电热丝R 1、R 2的阻值分别为260Ω、150Ω，脚踏内的电热丝R 3的阻值为400Ω．闭合开关S 1，调节开关S 2，可以使脚踏分别处于“低温档”、“中温档”、“高温档”（不考虑温度的变化对电阻的影响）（1）该电热课椅消耗的最大功率是多少瓦？（2）当脚踏处于中温档时，电热课椅在10秒内产生的热量是多少焦？练习1、某保温电热水壶电路如图，S 是温控开关，R 1为加热器．当开关S 接到a 时，电热水壶处于加热状态，此时通过电热水壶的电流是5A ；当水烧开时，开关S 自动切换到b ，电热水壶处于保温状态，此时电热水壶的电功率为165W ．（不考虑温度对电阻阻值的影响），求： （1）加热电阻R 1的阻值是多大？（2）在保温状态下，通过电阻R 2的电流是多少？练习2、某市努力调整农业产业结构，增加农民收入，农村家庭电气化普及程度越来越高．小芳家里的某品牌电烤箱铭牌及其内部简化电路如图所示，R 1和R 2均为电热丝．求：（1）若某种食物需要用该电烤箱高温档烘烤1000s ，则该电烤箱消耗的电能是多少？××牌电烤箱 额定电压220V 额定功率高温档1100W低温档440W 电源频率 50Hz（2）电路中R 1的阻值是多少？（3）该电烤箱在低温档正常工作时，电路中的电流和R 1的功率分别是多少？二、有关电压与电功率的中考物理压轴题电能表是中考试卷中的老面孔，多出现在计算类填空题中，但是近年来也出现在压轴题中，这些与电能表有关的考题的共同特点是都需要利用表盘上的信息，计算用电器消耗的电能、实际功率等相关物理量例二、某同学家的电子式电能表上个月月初、月末的表盘如图所示．表盘上“1600imp/kw•h”表示每用电1kw•h 指示灯闪烁1600次．根据表盘上的信息，回答下列问题： （1）该同学家上个月共用电多少kw•h ？（2）该同学家同时使用的用电器总功率不得超过多少？ （3）若只让一个标有“220V ，484W”的电热器工作3min ，观察到电能表的指示灯闪烁了32次，则该同学家的实际电压是多大？（设电热器的电阻不变）练习3、小明家电能表表盘如图所示，表格中列出了他家主要用电器的相关参数．请根据图表信息解答下列问题：（1）小明家的这些用电器的连接方式应是联（选填“串”或“并”）；（2）电热水壶正常工作，将2kg 水从20℃加热到100℃，用时800s ，求电热水壶的热效率；（3）在用电高峰期，如果将其它用电器都关闭，只让电风扇工作，小明发现电能表转盘在5min 内转了9圈，求电风扇的实际功率．练习4、小明把两电热棒R 1、R 2分别通过规格完全相同的两个电能表接到电压恒为220V 照明电路．电能表转盘每转一圈表明消耗电能5000J ．如图所示，R1、R2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如下表 （1）R 1通电100s 消耗多少电能？（2）R 1的电功率多大？ （3）R1的电阻多大？（4）两杯水用于升温所需消耗电能应相同，而根据表中实验数据知道R1与R2消耗的电能不同．请分析什么原因导致R2消耗的电能比R1的大？用电器 节能灯6盏 电视机 电风扇 电热水壶 额定电压 220V 220V 220V 220V 额定功率每盏20W150W80W1000WR 1 R 2 电能表转盘转过的圈数/圈 2030加热水所用的时间/s100 200三、有关调光灯电路的中考物理压轴题生活中的台灯或舞台的灯光的明暗很多是可以调节的，它们大多是通过改变电流来实现的．为例，和同学们一起分析调光灯电路的原理以及涉及的考点。
北京中考电学压轴题2014

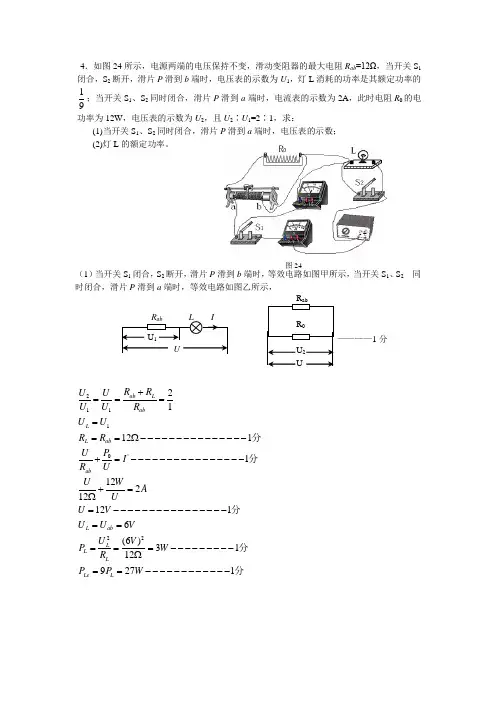

4．如图24所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：(1)当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电压表的示数； (2)灯L 的额定功率。
（1）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，等效电路如图甲所示，当开关S 1、S 2 同时闭合，滑片P 滑到a 端时，等效电路如图乙所示，————1分2111'022211211122121216(6)31129271ab L ab L L ab ab L ab L L L Le L R R U U U U R U U R R P UI R UU WA UU V U U VU V P W R P P W +======Ω---------------+=----------------+=Ω=----------------=====---------Ω==------------分分分分分图24 - +解法二：根据题意，由图甲可得，)(1L ab abR R R U U +=① 由图乙可得，)(222abR R U I U P -= ② 将①②联立，且将U 2∶U 1=2∶1，R ab =12Ω，I =2A ，P R 2=12W 代入，解得U = U 2=12V R L =12Ω（2）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，灯L 消耗的功率P L /=91P L ，则I L /=31I L ， I L =3 I L /=3×Lab R R U+=1.5A ，P L =I 2 R L =27W5. 如图19所示电路电源两端电压恒定，定值电阻R 1＝15Ω，忽略灯丝电阻值R L 随温度的变化。
2014年中考物理压轴题
1．在图（a）所示的电路中，电源电压为6伏且保持不变．电阻R1的阻值为30欧．闭合电键S，电流表的示数如图（b）所示．①求通过电阻R1的电流；②求电阻R2的阻值；③若一段时间内电流对电阻R l做的功为30焦，求这段时间内电流对电阻R2做的功W2．5．如图所示，体重为600N的小明利用滑轮组匀速提升重物时，他使用的最省力的绕绳方式，绕在滑轮组上的绳子（图中未画出）能承受的最大拉力为1000N，动滑轮总重300N，连接重物与动滑轮挂钩的绳子能承受的最大拉力为3000N．不计绳重、轮与轴的摩擦及水的阻力，g取10N/kg．求：（1）小明用此滑轮组匀速地将物体全部提出水面，则物体的最大物重不能超过多少？（2）小明用此滑轮组匀速提升一个高为2m，底面积为0.05m2的圆柱体A，若此过程中A始终不露出水面，则A的密度不能超过多少？（3）现有一个与圆柱体A形状完全相同的圆柱体B，其下表面距水面10m．小明用300N的拉力将其以0.1m/s的速度匀速提升了5m．在此过程中，拉力的功率和滑轮组的机械效率各是多少？6．如图所示，灯L上标有“6V3W”字样（不考虑温度对灯泡电阻的影响），电阻R1=20Ω．求：（1）灯泡的电阻；（2）当开关S1闭合，S2、S3都断开时，灯L正常发光，电源电压；（3）开关S1、S2、S3都闭合，且滑片P在b端时，电流表的示数为2.4A，滑动变阻器R2的最大阻值；（4）当开关S1断开，S2、S3都闭合，且滑片P在a、b间中点时，在1min内滑动变阻器产生的热量．请回答下列问题：（1）开关处于位置2时，它放出的是热水还是温水？请求出电热丝R1的阻值．（2）如果进水口的水温是14℃，水龙头1min流出1kg的水，放出热水的水温能达到50℃，此时该水龙头的电热效率是多少？[水的比热容为4.2×103J/（kg•℃）]．20．如图所示是某帆船运动爱好者使用的一款帆船，帆船由船体、帆杆、面积为8m2的三角帆和带有万向节的桅杆组成，质量为20kg，依靠风力在海面上行驶．下表是不同风速下，风能强度值．。
2014年度上海中考物理压轴题强化训练专辑(电功率实验)
2014年度上海中考物理压轴题强化训练专辑电功率实验专题（三）【例1】 按如图a 所示电路进行“测定小灯泡额定功率”的实验。
已知灯泡的额定电压可能为3.8V 或2.2V 、功率小于1瓦，电源电压小于6伏。
实验时，将滑片P 从B 端向A 端移动过程中，观察灯泡发光情况，发现滑片P 移到中点附近某位置时，灯泡发光正常。
此时三个电表的示数如图b 所示。
请分别读出三个电表的示数: ______伏、______伏和______安；该小灯泡的额定功率为______瓦。
【例2】 小明利用如图所示的实验器材测电阻Rx 的阻值，电源是由两节新干电池组成，有一根导线没有连接，请你以笔线代替导线把电路连接正确；闭合电键前，应将滑动变阻器的滑片移到图中的______ (选填“A ”或“B ”)。
图1 图21)当闭合电键后，电流表与电压表的示数如图2所示，则电流表的示数为______安，电压表的示数为______伏。
2)小华更换了电阻Rx 和滑动变阻器R ´后重新进行实验，发现电流表示数始终为0，于是他用一只完好的灯L 替换Rx 后，发现灯能发光，若电路中只有一处故障，且只发生在Rx 或R ´上，可以判断是______故障。
小明认为不需要灯L ，只要观察到______现象，也能判断出这一故障。
【例3】 在“测量小灯泡电功率”的实验中. 已知电源电压为3伏，小灯泡的额定电压为2.5伏.（1）连接电路时，电键应______.（2）请你用笔画线代替导线将图16中的电路连接完整.（3）闭合电键前，应先将滑动变阻器的滑片移到______端（选填“A ”或“B ”）. 闭合电键后，发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是______.（4）排除故障后，实验得到的数据如下表. 在第1次实验中，小灯泡两端电压为2伏时，电流表示数如图17所示，则通过小灯泡的电流为______安，此时小灯泡的实际功率为______瓦.图b图aVLVBA P A图17实验次数电压表示数V电流表示数A小灯泡电功率W1 2.02 2.5 0.22 0.55 32.80.240.67图1（5）由上表可知，小灯泡的额定功率为______瓦. （6）分析上表中的数据，可得出的结论是：a. ____________________________________________________________b. ____________________________________________________________【例4】 小明在“测小灯泡功率”的实验中，所用的实验器材包括：电源，电键、电压表、电流表、若干导线、待测额定电压为1.5伏的小灯若干，滑动变阻器两个（甲：“20Ω 2A ”，乙：“50Ω 2A ”）。
上海 2014 中考 电学 计算 压轴题
第8讲电学计算第一部分：同种电表指针偏转问题【例1】（2012•金山区二模）如图所示的电路中，电源电压保持不变，滑动变阻器R2上标有“50Ω2A”字样．闭合电键S，移动滑片P到某位置时，电压表V的示数为6伏，电压表V1的示数如图所示，电流表A的示数为0.2安．①电阻R1的阻值．②通电10秒，电流通过R1所做的功．③改变滑片的位置，使两电压表的指针偏离零刻度线的角度恰好相同？如有可能，求出R2的值．解：（1）R1= 10Ω．（2）W1=U1I1t=2V×0.2A×10S=4J．（3）∵U1＜U'V1量程选择0﹣3V，V表量程选择0﹣15V又∵U=6V不变，∴V表偏离零刻度线12格不变由题意知两电压表偏离零刻度线的角度相同∴U1'=1.2VU2=6V﹣1.2V=4.8VI1' =0.12A．R240 Ω＜50∴当两个电压表都用0﹣﹣15V时，当滑片滑到最左端时，R2=0，两表示数相同都是6V，U1=U=6V．所以有这种可能．【例2】（2008•黄浦区二模）在图所示的电路中，电源电压保持不变，滑动变阻器R2上标有“20Ω，3A”字样，各电表的量程选择合理．闭合电键后，当滑动变阻器的滑片P恰好在中点位置时，电流表A1和电流表A的示数分别如图中的（a）、（b）所示．求：（1）电源电压．（2）电阻R1的阻值．（3）滑动变阻器R2工作时消耗的最小功率．（4）在滑动变阻器滑片P从b点开始向左缓慢移动过程中，当电流表A2的指针偏离刚移动时原刻度线的角度恰好等于电流表A1的指针偏离零刻度线的角度的一半时，滑动变阻器R2接入电路中的阻值是多少？解：①电压表A的量程为0～3A，分度值为0.1A，A1的量程为0～0.6A，分度值为0.02A；所以I=1A，I1=0.4A，通过滑动变阻器的电流为I2=I﹣I1=1A﹣0.4A=0.6A；电源的电压U=U1=U2=I2×R2=0.6A×10Ω=6V．②电阻R1的阻值为R1=③滑动变阻器工作时消耗的最小功率为P2=．第二部分：不同电表指针偏转问题【例3】（在图10所示的电路中，电源电压为18伏且保持不变，电阻R1的阻值为25欧，滑动变阻器R2上标有“50W 2A”字样。
2014年人教版物理中考最新压轴试题(三)
2014年人教版中考物理压轴试题（三）一、单项选择题（每小题2分，共24分．每小题只有一个选项是正确的，请把正确选项的字母填写在题后的括号内）1．图是甲、乙两辆同时同地同方向运动小车的s —t 图像，由图像可知 （ ）A ．甲、乙两车在整个过程中都做匀速直线运动。
B ．经过5秒钟，甲车通过的路程比乙车长。
C ．经过10秒钟，甲、乙两车通过的路程相等。
D ．经过30秒钟，甲、乙两车通过的路程相等。
1题图1题图 2题图2．如图所示，用铅笔芯做成一个滑动变阻器接入电路，电源电压不变，闭合电键，移动右端的铜环电路正常工作。
过了一会儿，小灯泡熄灭，电压表有示数，故障只发生在灯或铅笔芯上，则该电路中出现的故障是 （ ）A ．可能是铅笔芯断路。
B ．可能是铅笔芯短路。
C ．可能是灯断路。
D ．一定是灯短路。
3．如图所示的小电器中，没有应用电流磁效应原理工作的是 （ ）4．如图所示，小葱“套圈”出手后，从a点到c 点的过程中(不计空气阻力)，下列说法正确的是（ ）A ．“套圈”由a 到b 过程中，动能逐渐增大B ．“套圈”在b 点的机械能大于a 点的机械能C ．“套圈”由b 到c 过程中，机械能逐渐变小D ．“套圈”由a 到b 再到c 过程中重力势能先变大后变小5．在图所示的电路中，电源电压保持不变，当电键S 由闭合到断开，使得通过R 1的电流减小0.1安，则电路总电阻的变化量ΔR 总和总电流的变化量ΔI 总分别 （ ） A ．电动剃须刀 B 非蓄电手压电筒 C ．电脑小音箱 D ．电铃9题图 甲 10题图 乙A ΔR 总＜R 2，ΔI 总＝0.1安B ΔR 总＜R 2，ΔI 总＜0.1安C ΔR 总＝R 2，ΔI 总＞0.1安D ΔR 总＞R 2，ΔI 总＝0.1安5题图7题图6．甲、乙两个实心正方体的密度之比ρ A ∶ρ B ＝4∶1，质量之比m A ∶m B ＝1∶2，若按（甲）、（乙）两种不同的方式，分别将它们叠放在水平地面上（如图所示），则地面受到的压力之比和压强之比分别是 （ ）A F 甲∶F 乙＝1∶1， p 甲∶p 乙＝1∶4B F 甲∶F 乙＝1∶1， p 甲∶p 乙＝1∶2C F 甲∶F 乙＝1∶2， p 甲∶p 乙＝4∶1D F 甲∶F 乙＝1∶3， p 甲∶p 乙＝1∶87．如图所示电路中电键S 闭合后，只有一个电表指针发生偏转，故障可能出现在电 阻R 、灯L 上，则下列判断中正确的是 （ ）A ．若L 不发光，则L 一定无故障B ．若L 不发光，则L 一定有故障C ．若L 发光，则R 一定无故障D ．若L 发光，则R 一定有故障8．如图1所示的四种情景中，属于光的直线传播的是 ( )9．某课外小组制作了一个简易的“酒驾检测仪”，如图所示。
中考物理压轴题大揭秘专题专题15变化及取值范围类电学综合计算含解析
专题15变化及取值范围类电学综合计算考点01：极值类电学综合计算题：此考点通常是题目中给出了若干已知电学物理量，同时对某些物理量进行了限定，如要求灯泡两端电压不超过额定电压或给出电流表或电压表的量程，或者给出了变阻器的规格，要求在保证电路安全的这些限定条件下，求某个物理量的最大值或最小值.【易错警示】此考点应注意：无论求哪个物理量的最大值或最小值均必须保证电路安全,即不能损坏电表，也不能损坏灯泡及滑动变阻器，然后才能利用题中给出的已知条件去求解某个物理量的极值；另外应注意在题中给出多个条件时,必须注意分析隐藏的条件，避免“顾此失彼”如电路中给出了电流表的量程、变阻器的规格,在串联电路中当从最大电流入手去求解某个物理量时还要考虑所求电流是否超过了灯泡的额定电流；如果给了多个用电器的额定电压，若并联应注意通常以额定电压较小的电压值为电源电压。
例1:（2020唐山路北区一模）如图所示的电路中，电源电压为18V且保持不变,电阻R1的阻值为10Ω，滑动变阻器R2上标有“200Ω、1A"字样，电压表有“0—3V和0-15”两个量程,电流表有“0—0。
6A和0-3A”两个量程。
（1）闭合开关将滑片移到某一位置时，电流的大小为0.5A,求R1的功率和电压表的示数。
（2)若用电阻R3来替换R1选择适当的电表量程，调节滑动变阻器滑片,使电压表的示数变化最大,在保证安全的情况下，则满足要求的R3的最大值和最小值各多大。
【答案】（1)13V（2）40Ω，18Ω。
【解析】由电路图可知，两个电阻串联，电压表测R2两端电压，R1的功率P1=I12R1=(0.5A)2×10Ω=2。
5W；此时U1=I1R1=0。
5A×10Ω=5V，所以U2=U—U1=18V—5V=13V。
(2)用电阻R3来替换R1，要使电压表示数变化最大，电压表应选0—15V量程,当电流表量程为0-0。
6A时，最大电流为0。
6A,滑动变阻器阻值为0，R3的最小值R3小=U/I=18V/0。
中考物理压轴题(含答案)2014年成都市中考第35题
3.考点延伸
（1）用多用电表的电流档测量a、b间可能会造成短路。
（2）采用描点法作图，由图可知，图象与纵坐标的交点为电动 势；图象与横坐标的交点利用闭合电路欧姆定律可求得内电阻。 电压表测量为电源的输出电压，电压表示数没有误差，但电 流表测量的却是外电路中一部分电路中的电流，故可知误差来自 于电压表的分流。
归纳· 总结
机械功率P 定义 物理意义 基本公式
单位时间 内所做的功 反映力做功的 快慢
电功率P
电流单位时间内 所做的功 反应电流做功 的快慢
P=W/t
P=W/t；P=UI
单位
W、KW
W、 kW、MW
┃典例分析┃
例1 小华用如图所示的电路测小灯泡的功率。电路中电 源电压恒为4.5 V，电压表的量程为0～3 V，电流表的量程为 0～0.6 A，滑动变阻器的规格为“20Ω 1A”，灯泡标有 “2.5 V 1.25 W”字样。若闭合开关，两电表的示数均不超 过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝 电阻的变化，则下列说法正确的是( C ) A．电流表示数的变化范围是0～0.5 A B．滑动变阻器的电阻允许调节的范围
2014年成都市中考第35题
1.电学暗箱
2.电路安全
3.考点延伸
1.电学暗箱
返回
2.电路安全
1．串联电路：如图甲、乙所示，由于L1、L2(滑
动变阻器)是串联连接的，且都有各自的允许最大电
流，故应取小电流为电路中的串联电流，再进行相
应计算。
甲
乙
2．并联电路：如图甲所示，由于L1、L2是并联的， 且有各自的最大电压，故应取小电压进行相应计算； 乙图中由于干路中电流表有最大电流限制，因此在考
2014年中考物理压轴题练习6 电路
2014年中考物理压轴题练习六电路一、选择题（每小题有且只有1个选项符合题意，每小题4分，共40分）1．请用学过的电学知识判断下列说法正确的是( )A．电工穿绝缘衣比穿金属衣安全B．制作汽油桶的材料用金属比用塑料好C．小鸟停在高压输电线上会被电死D．打雷时，待在汽车里比待在木屋里要危险2．用金属箔做成一个不带电的圆环，放在干燥的绝缘桌面上。
小明同学用绝缘材料做的笔套与头发摩擦后，将笔套自上而下慢慢靠近圆环，当距离约为0. 5cm时圆环被吸引到笔套上，如图所示。
对上述现象的判断与分析，下列说法错误的是( )A．摩擦使笔套带电B．笔套靠近圆环时，圆环上、下部感应出异号电荷C．圆环被吸引到笔套上的过程中，圆环所受静电力的合力大于圆环的重力D．笔套碰到圆环后，笔套所带的电荷立刻被全部中和3．与火车相比，汽车车厢外表面更容易堆积灰尘。
对于导致这种现象的原因分析，你认为下列说法中最可能的是( )A．火车车厢的外表面比汽车车厢的外表面光滑，更不容易堆积灰尘B．火车行驶的速度比汽车的大，产生的风更大，更容易把灰尘吹掉C．火车行驶的速度比汽车的大，车厢外侧空气流动的速度比汽车的大，车厢外侧气压比汽车的小，车厢的内外压强差比汽车的大，更不容易堆积灰尘D．在车辆行驶过程中，车厢外表面由于和空气摩擦而带电，因为汽车的轮胎是绝缘的橡胶，和铁轮的火车相比更不容易把电荷导入地下，因而更容易吸附灰尘4．图中四个灯泡的连接方式是( )A．四灯串联B．四灯并联C．L2、L3、L4并联，再与L1串联D．L1、L2、L3并联，再与L4串联5．某同学连接的电路实物图如图所示。
闭合开关后，灯泡L1、L2都不亮，他用电压表进行电路故障检测，测试结果如左下表所示，则可以判定电路中的故障是（设电路只有一处故障）( )A．灯泡L1短路B．灯泡L2短路C．cd段断路D．df断路6．AB、BC、AC、AD、BD、CD是六根阻值均为R的电阻线，连接如图所示，则A、D 之间的等效电阻为( )A ．2RB ．RC ．23RD ．3R7．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光。
2014中考物理压轴题力和电训练
2014年初中物理中考压轴题训练一力学综合题1）如图所示，一个质量为60 kg ，底面积为0.1m 2的物体，通过滑轮组在25N 拉力作用下做匀速直线运动，已知物体受到的滑动摩擦力为物重的0.1倍求： （1）在图上作出物体对水平地面的压力的示意图 （2）物体所受的重力是多少？（3）物体静止时对水平地面的压强是多少？ （4）该滑轮组的机械效率是多少？2.）底面积为0.4m 2的大木箱原放在水平地面上，现某人用小车将它从斜面底端匀速推上斜面顶端，整个过程用时10s ，已知木箱重400N ，人重600N ，人对木箱的推力为75N ，斜面长为4m ，斜面高为0.5m ，求：（1）木箱对水平地面的压力 （2）木箱沿斜面向上的速度 （3）人对木箱做的有用功 （4）这种情况下的机械效率4.）有一个弹簧测力计挂着一个实心圆柱体，当圆柱体逐渐浸入装有水的圆柱形烧杯过程中（如图所示），观察弹簧测力计的示数变化如下表所示试根据表中所给条件求：（1）当圆柱体浸入深度为0.3m 时其底部所受的压强 （2）圆柱体的质量 （3）圆柱体的密度5.）汽车是我们熟悉的交通工具，一些单位为了降低运营成本肆意超载，造成路面损坏。
某种型号运输车的部分参数如下表，求：（1）若该车车厢内装有12m 3的沙子，请你通过计算回答，汽车是否超载？此时汽车对水平路面的压强多大？（ρ沙 =2.5×1.03kg/m 3） （2）已知沙场到建筑工地的距离为180km ，当该车满载时，以140kw 的功率正常行驶，能否在2h 内从沙场到建筑工地？（车受到的阻力为车重的0.02倍）圆柱体浸入深度h(cm) 0 0.6 1.2 1.8 2.4 3.0 3.6 4.2 4.8 6 测力计示数F （N ） 3 2.85 2.70 2.55 2.4 2.4 2.4 2.4 2.4 2.4 自重 15t 载重20t 汽车轮个数10 每个轮胎与地面的接触面积 0.05m 2电学综合题6．）某同学利用图甲电路对额定电压已经模糊、额定功率为1w的小灯泡进行了如下研究，按如甲连接电路后，闭合开关S，测得通过小灯泡的电流与小灯泡两端的电压关系如图乙。
2014年中考物理压轴题
2014年中考物理压轴题一．选择题（共5小题）1．有些居民楼的楼道灯电路中含有有两个开关，一个是利用“光敏”材料制成的“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；一个是利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无． C D ．2．（2011•杭州）如右图所示，一船在某水域作业时，将装满金属工具的大铁箱用绳子悬放入水．第一次放，因水太深，铁箱没触碰到水底，此时船的吃水线在A 处．换个地方第二次再放，铁箱才接触到水底．下列说法正确的是（ ） A ． 铁箱在船上时，船的吃水线在A 处下方B ． 铁箱接触到水底时，船的吃水线仍在A 处C ． 铁箱接触到水底时，船的吃水线在A 处之下D ． 铁箱接触到水底时，船的吃水线在A 处之上3．（2012•雨花台区二模）取一片金属箔做成中空的小船，它可以漂浮在水面．如果将此金属箔揉成一团，它会沉入水底．比较上述两种情况，则下列说法中正确的是 （ ）A ． 金属箔小船漂浮时受到的重力比金属箔小团沉底时受到的重力小B ． 金属箔小船漂浮时受到的浮力比金属箔小团沉底时受到的浮力小C ． 金属箔小团沉底时排开水的体积比金属箔小船漂浮时排开水的体积小D ． 金属箔小团沉底时受到的重力等于桶底对它支持力4．（2013•白云区一模）下列交通运输工具的说法正确的是（ ）A ． 高速行驶的汽车具有稳定性，静止时不具有惯性B ． 飞机机翼应用了液体压强与流速的关系C ．舰艇由长江驶入大海后，它受到的浮力增大D ．起重机将货物举得越高，机械效率越高线圈的电阻是1Ω，工作时，通过电动机的电流是5A ，那么电动车工作时电机消耗的电功率为 _________ W ，1min 产生的热量是 _________ J ．7．（2013•贵港一模）将一袋大米放在匀速向右运动的输送带上，开始米袋与输送带间有一段距离的相对滑动，然后米袋随输送带一起匀速运动．当输送带突然制动时，米袋会继续向前滑动一段距离后停下．试回答下列小题，请选填以下合适的字母标号：A ．受到方向向右的摩擦力B ．受到方向向左的摩擦力C ．不受力（1）当米袋随输送带一起匀速运动时，米袋在水平方向上受力情况为 _________ ；（2）当将输送带突然制动时，米袋在水平方向上受力情况为 _________ ．8．如图所示，向右运动的小车上竖立着一木块，当小车遇到障碍物突然停下来时，木块的底部由于受 _________ 而随即停止运动，上部由于 _________仍要保持原来的运动状态，因此木块向前倾倒．9．（2013•德城区二模）电热饮水机有加热和保温两种工作状态（由机内温控开关S 0自动控制〕，从说明书上收集到如下数据及如图所示的电路原理图，当温控开关S 0断开时，饮水机处于R 1的阻值为 _________ Ω．S 0自动控制），从说明书上收集到如下图．当温控开关S 0断开时，饮水机处于 _________ 工数据及如图所示的电路原理作状态；电热饮水机在加热状态下的工作电流为_________ A ．11．（2013•许昌二模）如图所示为某家庭电热水器的原理示意图，发热体分别由R 1和R 2组成，通过通、断开关可以使热水器处于“加热”或“保温”状态．电热水器处于“加热”状态时，电路中消耗的功率大；电热水器处于“保温”状态时，电路中消耗的功率小．则：（1）当开关S 1闭合、S 2断开时，电热水器处于 _________ 状态；（2）当开关S 1、S 2均闭合时，电热水器处于 _________ 状态．三．解答题（共14小题）12．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座13．（2013•思明区一模）如图1是带烘干功能的滚桶洗衣机，工作电压为220V ．并联在电源上的电动机和电热丝是洗衣机中两个重要的能量转换部件，受电脑芯片的控制，它们在洗涤、脱水、烘干环节的电功率是不同的，其具体的工作情况如图2所示，其中电热丝只在烘干环节工作．问：（1）烘干时电热丝的电阻是多大？（2）这次洗衣过程中，洗衣机的最大工作电流是多少？（3）这次洗衣共消耗多少度电？（不计其他部件耗电）14．如图所示为某型号电水壶的电路示意图及铭牌，R 与R 0产生的热能均能被水吸收，保温状态水温保持在80℃以上．回答下列问题：（1）保温状态下，开关S 0、S 分别处于什么状态？（2）求电阻R 0和R 的阻值．（3）一满壶80℃的水，自然冷却到室温（20℃），水释放的热量为多少？[水的比热容c 水=4.2×103J/（kg •℃）]．15．李佳同学家里的电热饮水机有加热和保温两种状态，这两种状态轮流工作，完全由温控开关S 0自动控制：当胆内水的温度被加热到90℃时，加热状态就停止而进入保温状态；当胆内水的温度降到60℃时，加热状态就启动．李佳同学通过观察还发现：当胆内装有1kg 的水时，饮水机的加热状态每次只启动5min 就停止．问：（1）请画出电热饮水机的工作原理图，R 1=1210Ω，R 2=100Ω．（2）温控开关S 0在什么状态（断开或闭合）时，饮水机处于保温状态？这时饮水机的电功率是多少？（3）在加热状态中，饮水机把电能转化为水的内能的效率是多少？（已知水的比热容是C 水=4.2×103J/（kg •℃）（4）李佳觉得这种电热饮水机总是处于加热和保温两种状态轮流工作很浪费电能，请你就此现象提出节能措施．16．如图为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S 1自动断开，处于保温状态；当水温降至一定温度时，S 1又闭合重新加热． 已知电源电压保持220V 不变，电阻R 1的阻值为1210Ω，电阻R 2的阻值为121Ω．求：（1）饮水机处于保温状态时的电功率．（2）饮水机处于加热状态时电路的总功率．（3）饮水机处于保温状态10分钟消耗的电能．17．（2010•淮安模拟）电热饮水机的铭牌信息和电路原理图，如图17所示．其加热和保温两种工作状态，由机内温控开关S 2自动控制．（1）饮水机处于加热状态时，开关S 1、S 2工作状态是： _________ ；饮水机处于保温状态时，开关S 1、S 2工作状态是： _________ ．（2）推算饮水机的电阻元件R 1的阻值．（3）利用原有电路元器件，重新设计电路，实现饮水机的加热和保温两种功能，且由机内温控开关S 2自动控制．将电路图画在虚线框内．18．某种电热饮水机有加热和保温两种工作状态（由机内温控开关S 0自动控制），从它的说明书上收集到如下数据及如图所示的简化电路原理图． （1）当S 闭合，S 0断开时，饮水机处于 _________ （填“加热”或“保温”）状态．（2）将一满热水箱的水从20℃加热到80℃需要吸收多少热量？若加热效率为90%，需要加热多长时间？[c 水=4.2×103J/（kg •℃），ρ水=1.0×103kg/m3]．19．电热饮水机有加热和保温两种工作状态（由机内温控开关S 0自动控制），从说明书上收集到如下表的参数和如图所示的电路原理图．求：（1）当S 闭合、S 0断开时，饮水机处于 _________ 状态（选填“加热”或“保温”）．（2）求电R 1，R 2的阻值．（3）若将水箱内装满20℃的水，需要工作25min 才能加热到75℃．求加热过程中水吸收的热量和该电热饮水机的加热效率．【c 水=4.2×103J/（kg •℃）】20．（2013•扬州模拟）如图所示是家庭、宾馆常用的电热水壶及其电路原理图．电热水壶最多能装1L 的水，有加热和保温两个档，定值电阻R 1的阻值为2156Ω，电热丝R 2的阻值为44Ω．（1）开关S 1、S 2分别处于什么状态时，电热水壶处于加热状态？此时电热水壶的电功率是多少？（2）在1标准大气压下将一壶30℃的水烧开需要5分钟．则烧开这壶水消耗的电能是多少？在这次烧水中，电能转化为热的效率是多少？21．（2003•盐城）饮水机是一种常见的家用电器，其工作原理可简化为如图所示的电路，其中S 是一个温控开关，R 1为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S 自动切换到另﹣挡，饮水机便处于保温状态．（1）试确定温控开关S 接a 或b 时，饮水机分别对应的工作状态．（2）若饮水机加热时发热板的功率为550W ，而保温时发热板的功率为88W ，求电阻R 2的阻值．（不考虑温度对阻值的影响）22．（2013•南通）如图所示是家用饮水机的工作原理电路，其中S 是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R 0=55Ω，R=2365Ω．（1）当开关S 处于“2”挡时，通过电阻R 和R 0的电流强度各为多大？（2）当开关S 分别处于“1”挡和“2”档时，饮水机的总功率各是多少？（3）请判断当开关S 处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由．23．（2013•太原一模）某电热饮水机有加热和保温两种工作状态，由机内温控开关S 0自动控制，从说明书上收集到如下表的参数和如图所示的电路原理图．若该电热饮水机的加热效率为70%，现将水箱内装满20℃的水，加热到75℃，请你解答下列问题 （1）当开关S 闭合，S 0断开时，饮水机处于 _________ 状态（选填“加热”或“保温”） （2）电阻R 2的阻值（3）本次电热饮水机的加热时间．24．某同学设计了一个电加热器，有加热状态和保温状态，如图所示．发热体AB 是一根阻值为500Ω的电阻丝，C 、D 是电阻丝AB 上的两点，S 1是温控开关．当开关S 1断开时，加热器处于保温状态．当开关S 1闭合，S 接a 或接b 时，加热器分别处于两个不同的加热状态．已知电加热器在三个状态中，每分钟放出的热量之比是20：10：3，在保温状态中，电阻丝CD 两端的电压是33V ，（电源电压不变，电阻丝电阻不随温度变化）求：（1）电源电压．（2）电加热器处于保温状态中每分钟放出的热量．25．某种电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从它的说明书上收集到如下数据（1）当S闭合，S0断开时，饮水机处于_________（填“加热”或“保温”）状态．（2）求：①保温时的电流；②电阻R1．（3）将一满热水箱的水从20℃加热到80℃需要吸收多少热量？若加热效率为90%，需要加热多长时间？[1L=1×10﹣3m3，c=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]．水2014年3月1738877的初中物理组卷参考答案与试题解析一．选择题（共5小题）1．有些居民楼的楼道灯电路中含有有两个开关，一个是利用“光敏”材料制成的“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；一个是利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无． C D ．2．（2011•杭州）如右图所示，一船在某水域作业时，将装满金属工具的大铁箱用绳子悬放入水．第一次放，因水太深，铁箱没触碰到水底，此时船的吃水线在A 处．换个地方第二次再放，铁箱才接触到水底．下列说法正确的是（ ）3．（2012•雨花台区二模）取一片金属箔做成中空的小船，它可以漂浮在水面．如果将此金属箔揉成一团，它会沉．舰艇由长江驶入大海后，它受到的浮力增大．P=可知，所用时间少的功二．填空题（共6小题）6．电动自行车是一种绿色环保型助力车，电动车的电源是电压36V的铅蓄电池，电动机线圈的电阻是1Ω，工作时，通过电动机的电流是5A，那么电动车工作时电机消耗的电功率为180W，1min产生的热量是1500J．7．（2013•贵港一模）将一袋大米放在匀速向右运动的输送带上，开始米袋与输送带间有一段距离的相对滑动，然后米袋随输送带一起匀速运动．当输送带突然制动时，米袋会继续向前滑动一段距离后停下．试回答下列小题，请选填以下合适的字母标号：A．受到方向向右的摩擦力B．受到方向向左的摩擦力C．不受力（1）当米袋随输送带一起匀速运动时，米袋在水平方向上受力情况为C；（2）当将输送带突然制动时，米袋在水平方向上受力情况为B．8．如图所示，向右运动的小车上竖立着一木块，当小车遇到障碍物突然停下来时，木块的底部由于受阻力而随即停止运动，上部由于惯性仍要保持原来的运动状态，因此木块向前倾倒．9．（2013•德城区二模）电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制〕，从说明书上收集到如下数据及如图所示的电路原理图，当温控开关S0断开时，饮水机处于保温（保温/加热）工作状态；电阻P=P=P==10．（2012•玉林）电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到如下数据及如图所示的电路原理图．当温控开关S0断开时，饮水机处于保温工作状态；电热饮水机在加热状态下的工作电流为2A．分析电路功率大小可知饮P==2A11．（2013•许昌二模）如图所示为某家庭电热水器的原理示意图，发热体分别由R1和R2组成，通过通、断开关可以使热水器处于“加热”或“保温”状态．电热水器处于“加热”状态时，电路中消耗的功率大；电热水器处于“保温”状态时，电路中消耗的功率小．则：（1）当开关S1闭合、S2断开时，电热水器处于保温状态；（2）当开关S1、S2均闭合时，电热水器处于加热状态．P=P=三．解答题（共14小题）12．（2011•杭锦旗）居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座．13．（2013•思明区一模）如图1是带烘干功能的滚桶洗衣机，工作电压为220V．并联在电源上的电动机和电热丝是洗衣机中两个重要的能量转换部件，受电脑芯片的控制，它们在洗涤、脱水、烘干环节的电功率是不同的，其具体的工作情况如图2所示，其中电热丝只在烘干环节工作．问：（1）烘干时电热丝的电阻是多大？（2）这次洗衣过程中，洗衣机的最大工作电流是多少？（3）这次洗衣共消耗多少度电？（不计其他部件耗电）求出电热丝的电阻；==≈=14．如图所示为某型号电水壶的电路示意图及铭牌，R与R0产生的热能均能被水吸收，保温状态水温保持在80℃（1）保温状态下，开关S0、S分别处于什么状态？（2）求电阻R0和R的阻值．（3）一满壶80℃的水，自然冷却到室温（20℃），水释放的热量为多少？[水的比热容c水=4.2×103J/（kg•℃）]．分析，当电路中的电阻最大时，处于保温状态；和串联电路的电阻特点求可知，此时电路中的电阻最大，==15．李佳同学家里的电热饮水机有加热和保温两种状态，这两种状态轮流工作，完全由温控开关S0自动控制：当胆内水的温度被加热到90℃时，加热状态就停止而进入保温状态；当胆内水的温度降到60℃时，加热状态就启动．李佳同学通过观察还发现：当胆内装有1kg的水时，饮水机的加热状态每次只启动5min就停止．问：（1）请画出电热饮水机的工作原理图，R1=1210Ω，R2=100Ω．（2）温控开关S0在什么状态（断开或闭合）时，饮水机处于保温状态？这时饮水机的电功率是多少？（3）在加热状态中，饮水机把电能转化为水的内能的效率是多少？（已知水的比热容是C水=4.2×103J/（kg•℃）（4）李佳觉得这种电热饮水机总是处于加热和保温两种状态轮流工作很浪费电能，请你就此现象提出节能措施．可知，在电压=+（16．如图为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度时，S1又闭合重新加热．已知电源电压保持220V不变，电阻R1的阻值为1210Ω，电阻R2的阻值为121Ω．求：（1）饮水机处于保温状态时的电功率．（2）饮水机处于加热状态时电路的总功率．（3）饮水机处于保温状态10分钟消耗的电能．求出保温状态时的电功率；=可得，两支路的电流分别为：====A+17．（2010•淮安模拟）电热饮水机的铭牌信息和电路原理图，如图17所示．其加热和保温两种工作状态，由机内温控开关S2自动控制．（1）饮水机处于加热状态时，开关S1、S2工作状态是：S1、S2均闭合；饮水机处于保温状态时，开关S1、S2工作状态是：S1闭合S2断开．（2）推算饮水机的电阻元件R1的阻值．（3）利用原有电路元器件，重新设计电路，实现饮水机的加热和保温两种功能，且由机内温控开关S2自动控制．将电路图画在虚线框内．，再利用=即可=880==88代入=，18．某种电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从它的说明书上收集到如下数据（1）当S闭合，S0断开时，饮水机处于保温（填“加热”或“保温”）状态．（2）将一满热水箱的水从20℃加热到80℃需要吸收多少热量？若加热效率为90%，需要加热多长时间？[c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]．P=计算出消耗的电能，又知道加t=计算出加热时间．W==t==19．电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到如下表的参数和如（1）当S闭合、S0断开时，饮水机处于保温状态（选填“加热”或“保温”）．（2）求电R1，R2的阻值．（3）若将水箱内装满20℃的水，需要工作25min才能加热到75℃．求加热过程中水吸收的热量和该电热饮水机的加热效率．【c水=4.2×103J/（kg•℃）】R=求出R=求出==×100%=20．（2013•扬州模拟）如图所示是家庭、宾馆常用的电热水壶及其电路原理图．电热水壶最多能装1L的水，有加热和保温两个档，定值电阻R1的阻值为2156Ω，电热丝R2的阻值为44Ω．（1）开关S1、S2分别处于什么状态时，电热水壶处于加热状态？此时电热水壶的电功率是多少？（2）在1标准大气压下将一壶30℃的水烧开需要5分钟．则烧开这壶水消耗的电能是多少？在这次烧水中，电能转化为热的效率是多少？P=求出电热水壶加热状态的电功率．==21．（2003•盐城）饮水机是一种常见的家用电器，其工作原理可简化为如图所示的电路，其中S是一个温控开关，R1为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另﹣挡，饮水机便处于保温状态．（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态．（2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻R2的阻值．（不考虑温度对阻值的影响）P=可求===1A22．（2013•南通）如图所示是家用饮水机的工作原理电路，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=55Ω，R=2365Ω．（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？（2）当开关S分别处于“1”挡和“2”档时，饮水机的总功率各是多少？（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由．可以求出电路功率．==20W=23．（2013•太原一模）某电热饮水机有加热和保温两种工作状态，由机内温控开关S0自动控制，从说明书上收集到如下表的参数和如图所示的电路原理图．若该电热饮水机的加热效率为70%，现将水箱内装满20℃的水，加热到（1）当开关S闭合，S0断开时，饮水机处于保温状态（选填“加热”或“保温”）（2）电阻R2的阻值（3）本次电热饮水机的加热时间．分析电路功率大小可知饮水机处于哪种工作状态；P=P=得：=1210==24．某同学设计了一个电加热器，有加热状态和保温状态，如图所示．发热体AB是一根阻值为500Ω的电阻丝，C、D是电阻丝AB上的两点，S1是温控开关．当开关S1断开时，加热器处于保温状态．当开关S1闭合，S接a或接b 时，加热器分别处于两个不同的加热状态．已知电加热器在三个状态中，每分钟放出的热量之比是20：10：3，在保温状态中，电阻丝CD两端的电压是33V，（电源电压不变，电阻丝电阻不随温度变化）求：（1）电源电压．（2）电加热器处于保温状态中每分钟放出的热量．Rt=Q=Q=Rt=Q=t t t t===，==，R可得：，即==t=×25．某种电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从它的说明书上收集到如下数据（1）当S闭合，S0断开时，饮水机处于保温（填“加热”或“保温”）状态．（2）求：①保温时的电流；②电阻R1．（3）将一满热水箱的水从20℃加热到80℃需要吸收多少热量？若加热效率为90%，需要加热多长时间？[1L=1×10﹣3m3，c=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]．水分析电路功率大小可知饮可求电热饮水机在保温状态下的工作电流；计算出消耗的电能，又知道加热时的功率，可利用时t=P==P==P==48.4由并联电路特点知：=+=+，W==t==。
2014届中考物理压轴题试题及答案
中考物理选择题压轴试题及解析1.如图所示，容器内盛有部分水，气球下面悬挂一石块，它们恰好悬浮在水中，若大气压增大，则石块将 ( )A.上浮B.下沉C. 静止D.先上浮后下沉2.两只灯泡L 1L 2规格分别为“110V 40W”及“110V 100W”接入220V 电路中，使两灯能正常发光，电路消耗的总功率又最小，应选用（ ）3.人们在观看“日出”或“日落”现象时，考虑到大气对传播的影响，太阳的真实位置S 与人们看到的太阳的位置Q 相比 ( )A.“日出”时S 在Q 的下方，“日落”时S 在Q 的上方B. “日出”时S 在Q 的上方，“日落”时S 在Q 的下方C. “日出”或“日落”时S 均在Q 的上方D. “日出”或“日落”时S 均在Q 的下方4.如图11-2所示，OO'为凸透镜的主光轴，将点光源放在A 点时，像在B 点；将点光源放在B 点时，像在C 点。
当将点光源放在C 点时，则 （ ） A ．一定在B 点成一个实像B ．一定在A 点的左侧成一个虚像C ．可能在B 、C 之间成一个实像D ．可能在C 点的右侧成一个虚像5.两平面镜0,90AM AN 之间的夹角为，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O,A 点恰好是凸透镜的焦点，光源S 位于主光轴上，通过该系统，光源S 所成的像为 ( )A.四个虚像，三个实像；B. 四个虚像，一个实像C. 三个虚像，一个实像D.三个虚像，两个实像6.某灯泡直接连在电压不变的电源两端，灯泡的电功率为16瓦，现通过长导线将该灯泡连接到原来的电源上，灯泡的电功率为9瓦，若灯泡的电阻不变，则长导线消耗的电功率为 ( ) A.7瓦 B.5瓦 C.3瓦 D.1瓦7.在如图所示的电路中，电源电压保持不变，电阻10.6R 欧，移动滑动变阻器的滑片，当电流表的示数为2安时，滑动变阻器的电功率为3.6瓦，当电流表的示数为3安时，滑动变阻器的电功率为 ( ) A.1.2瓦 B.2.4瓦 C.3.6瓦 D.4.8瓦8.在图()a 所示的电路中，电源电压保持不变，12R R 、为定值电阻，R 为滑动变阻器，闭合电键S ，将滑动变阻器的滑片P 从右端滑到左端的过程中，电压表12V V 、的示数随电流表A 示数变化的完整图线如图()b 中○1、○2图线所示，在图()c 中能正确反映该过程的电压表3V 随电流表A 示数变化的完整图线是 ( )9.阻值相等的三个电阻R 和123,,R R R 组成如图所示的电路，且123==R R R ，若电阻1R 两端的电压为20伏，电阻3R 两端的电压为4伏，则电阻2R 两端的电压为 ( )A.6伏B.8伏C.10伏D.12伏10.如图3所示，海北中学有一个跑道为400 m 的操场，在操场的主席台和观众席上方一字形排列着A, B, C 三个相同的音箱。
