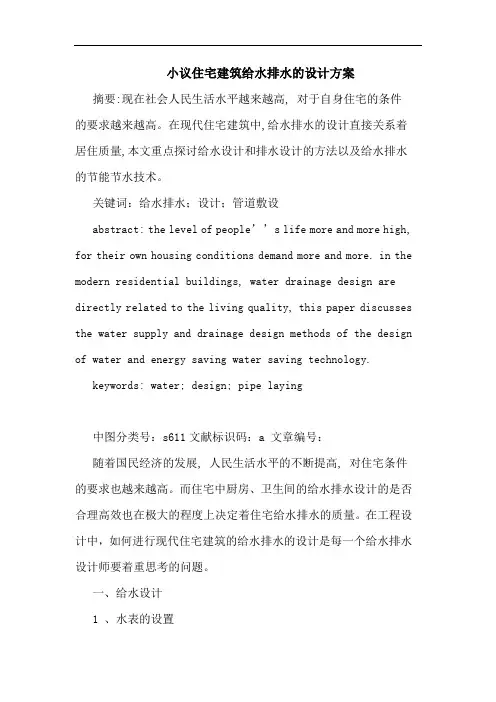

小议住宅建筑给水排水的设计方案摘要:现在社会人民生活水平越来越高, 对于自身住宅的条件的要求越来越高。
在现代住宅建筑中,给水排水的设计直接关系着居住质量,本文重点探讨给水设计和排水设计的方法以及给水排水的节能节水技术。
关键词：给水排水；设计；管道敷设abstract: the level of people’’s life more and more high, for their own housing conditions demand more and more. in the modern residential buildings, water drainage design are directly related to the living quality, this paper discusses the water supply and drainage design methods of the design of water and energy saving water saving technology.keywords: water; design; pipe laying中图分类号：s611文献标识码：a 文章编号：随着国民经济的发展, 人民生活水平的不断提高, 对住宅条件的要求也越来越高。
而住宅中厨房、卫生间的给水排水设计的是否合理高效也在极大的程度上决定着住宅给水排水的质量。
在工程设计中，如何进行现代住宅建筑的给水排水的设计是每一个给水排水设计师要着重思考的问题。
一、给水设计1 、水表的设置水表便于计量。
住宅建筑水表适宜设置在户外,如水表设置在户内宜采用ic卡水表等智能水表,方便住户自己操控,也节约了大量的人工成本。
在多层单元式住宅中,相应的水表常常集中在外墙水表箱, 这种水表设置方式在南方比较普遍。
但对高层以及超高层住宅中, 给水水表常设置在楼梯间以及走道外。
住宅建筑室内给水排水设计说明
住宅建筑室内给水排水设计说明一、工程概况1、建设地点：2、建筑功能：地上，地下3、总建筑面积：m2，其中地上m2，地下m24、居住总套数：套，其中：一室一厅套，二室一厅套，三室两厅套，四室两厅套；5、建筑层数及栋数：六层住宅栋，十八层住宅栋，三十层住宅栋6、建筑总高度： m7、高层建筑防火分类：类8、建筑耐火等级：级9、抗震设防烈度：七度。
10、人防设施：人防设施位于地下层11、人防类别：常6级、核6级、甲类平战结合人防地下室。
二、设计依据1、已批准的初步设计文件（详见建施总说明）；2、建设单位提供的有关资料和设计任务书（详见建施总说明）；3、本专业设计所采用的主要标准：《建筑给水排水设计规范》GB50015-2003（2009年版）《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999（2003年版）《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95(2005年版)《汽车库、修车库、停车场设计防火规范》GB50067-97《自动喷水灭火系统设计规范》 GB50084-2001(2005年版)《气体灭火系统设计规范》GB50370-2005《建筑灭火器配置设计规范》G50140-2005《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《武汉城市圈低能耗居住建筑设计标准》DB42∕T559-20094、业主提供的市政给排水管网资料；（1）路敷设有DN供水干管，可以提供一个DN接管，最不利供水压力为MPa。
（2）市政排水为污水、雨水分流制；路敷设有DN水干管，编号的可供接口的污水检查井标高为m，接管管径为DN；路敷设有DN雨水干管，编号的可供接口的雨水检查井标高为m，接管管径为DN。
三、设计范围1、包括红线以内的室内生活给排水、生活热水、内排雨水、消防给水系统、气体灭火系统及建筑灭火器配置设计。
居住小区给水排水设计规范
居住社区给水排水设计规范CECS57∶94主编单位：南京建筑工程学院批准部门：中国工程建设标准化协会批准日期：1994 年6 月1 日目录1 总则2 术语、符号2.1 术语2.2 符号3 给水3.1 水量、水质和水压3.2 水源3.3 给水系统3.4 给水管道的布置与敷设3.5 设计流量和管道水力计算3.6 给水管道材料及附件3.7 水泵房、水池和水塔4 排水4.1 排水体制4.2 排水量4.3 排水管道的布置与敷设4.4 排水管道水力计算4.5 排水管材、检查井、雨水口4.6 排水泵房4.7 污水解决附录A 地下管线(构筑物)间最小净距附录B 本规范用词说明附加说明前言随着改革开放政策的执行, 人民生活水平不断提高, 居住社区建筑在全国大量兴起。
为了规范居住社区给水排水设计, 我协会建筑给水排水委员会组织南京建筑工程学院主编, 同济大学, 江苏省建筑设计院、杭州市建筑设计院, 南京市政工程设计院等单位参与, 共同制订《居住社区给水排水设计规范》。
规范组通过三年的工作, 广泛征求有关单位和专家的意见, 最后由建筑给水排水委员会审查定稿。
现批准《居住社区给水排水设计规范》, 编号为CECS57∶94, 并推荐给各工程建设设计, 施工单位使用。
在使用过程中, 请将意见及有关资料寄中国工程建设标准化协会建筑给水排水委员会（上海广东路17 号, 邮编202302）。
中国工程建设标准化协会1994 年6 月1 日1 总则1.0.1 为使居住社区给水排水工程设计符合国家经济、技术政策法令, 做到安全合用、经济合理, 特制订本规范。
1.0.2 本规范合用于新建、扩建和改建的居住社区的室外给水排水工程设计。
1.0.3 居住社区给水排水工程设计, 应以城乡给水排水总体规划和居住区, 居住社区的建筑、道路具体规划为重要依据, 综合考虑社区地形、各专业管道布置和建筑物管道的接点等诸因素, 做到设计合理、施工方便。
1.0.4 在地震、湿陷性黄土、膨胀土以及其它地质特殊地区设计居住社区给水排水工程时, 尚应按现行的有关标准、规范的规定执行。
住宅设计要求与标准(给排水)
给排水(一) 说明1.本设计要求适用于住宅项目，按照给水系统、排水系统、消防系统、设备要求等方面制定。
2.本设计要求中安装高度均指到建筑完成面的距离。
3.除特别注明外，标高以m计，其余均以mm计。
4.当地若有特殊要求或习惯性做法时，按当地要求执行；否则，按本设计要求执行。
(二) 给水系统1管材选型1.1室外部分（1）市政给水管DN≥100采用水泥砂浆衬里球墨铸铁管，DN＜100采用衬塑钢管。
（2）加压给水管埋地部分采用衬塑钢管，DN≤100丝扣连接，DN＞100沟槽式卡箍连接，应视具体情况考虑防腐。
1.2室内部分户内水表前采用衬塑钢管，表后冷水采用冷水PP-R管，热水采用专用热水PP-R管，管材必须经过8760h热稳定性试验。
1.3水池、水泵房管材水泵吸水管（自与吸水总管连接处或水泵吸水管的阀门至伸入水池部分）、水池补水管（伸入水池部分）、水池溢流排水管及放空排污管采用薄壁不锈钢管，其他采用衬塑钢管或厂家配套的不锈钢管。
1.4绿化、喷灌管材采用PVC－U给水管，管道阀门DN≤50采用铸铁截止阀,DN>50采用铸铁闸阀。
1.5水景管材水泵出水管、埋地部分及水池补水管均采用PVC－U给水管。
2技术要求2.1室内管道布置原则（1）给水管道大于DN25（外径dn32）时，应考虑表后设置多条给水管（总流量与表前总管流量相当）入户。
（2）当给水管道布置在找平层内时，客（餐）厅冷（热）水管距墙边100mm布置，冷热水管中心间距100mm；卫生间内管道原则上布置在墙体内，如遇结构柱或剪力墙时可布置在沉箱内。
管道不应布置在卧室内。
2.2水表、洗衣机、热水器的设置要求2.2.1水表及水表井：住宅在每层楼梯间或前室设独立水表井间，给水立管及水表均布置在水表井内，自首层起每五层在水表井内设DN15清洁水龙头一个，每层水表井均设置排水地漏。
水表井尺寸按最小要求设置。
2.2.2洗衣机：生活阳台或卫生间设置洗衣机龙头，洗衣机龙头安装高度为1.20m。
住宅建筑给排水设计(1)
关于住宅建筑给排水设计的探讨摘要：本文针对人民生活水平的不断提高，为满足居民对较高的生活品质需求，对给排水设计中的一些问题进行分析探讨，从多方面优化给排水的设计和施工，使居民在住宅的使用过程中，达到安全，舒适，环保，节能的和谐统一的效果。
关键词：自动排气阀，延时自闭阀，存水弯，蝶阀，地漏，管卡abstract: in this paper the continuous improvement of people’s living standard, to meet residents to higher quality of life needs, some of the problems of water supply and drainage design is discussed, from various aspects of water supply and drainage optimization design and construction, make the residents of the residence in use process to achieve safe, comfortable, environmental protection, the energy saving of the harmonious and unified effect.keywords: automatic vent valve, time-lapse self-closing valve, carry water curved, butterfly, floor drain, the card中图分类号：tl353+.2文献标识码：a文章编号：引言在世纪之交，要求住宅的设计和施工具有更多的适应性、灵活性，要求赋予住宅更高的科技含量和文化内涵。
现在，住宅建设的核心已从单纯满足人们温饱型的居住生存条件转变为提供全方位以人为本、小康型的生活空间这一方面上来。

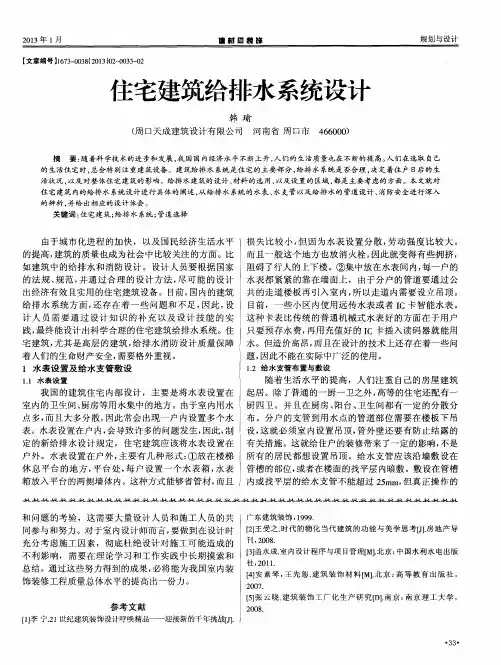

住宅建筑给排水系统设计
