理正岩土计算5.6版 破解版结果
理正与FLAC3D计算结果
计算说明1、计算方法1）内力计算采用弹性支点法；2）土的水平抗力系数按M法确定；3）主动土压力与被动土压力采用矩形分布模式；4)采用力法分析环形内支撑内力；5）采用"理正深基坑支护结构软件FSPW 5.2"计算，计算采用单元计算与协同计算相结合，并采用FLAC-3D进行验证；6）土层参数选取2、单元计算1）基坑分为4个区，安全等级为一级，基坑重要性系数为1.1；2）荷载：施工荷载：10kPa；地面超载：4区活动荷载为25kPa，1区、2区和3区超载按10kPa考虑；水压力；基坑外侧为常水位，内侧坑底以下0.5m。
3）基坑开挖深度：根据现场地形确定，按开挖12.50m确定；4）支撑水平刚度系数：2aTsEAKL sα=式中α取0.8，E取28000MPa，L取7.0m，sa取1.20m，s取7.0m，经计算，kT 大于800 MN/m，本计算中，取800MN/m。
5）计算过程详见附件1，其中1区选用钻孔ZK1，2区选用钻孔ZK4，3区选用钻孔ZK16，4区选用钻孔ZK5。
各区计算结果汇总如下：表2 计算结果汇总表3、协同计算1）计算方法简介协同计算采用考虑支护结构、内支撑结构及土空间整体协同作用有限元的计算方法。
有限元方程如下：（[K n]+[Kz]+[Kt]）{W)}={F}式中：[K n]－内支撑结构的刚度矩阵；[K z]－支护结构的刚度矩阵；[Kt]－开挖面以下桩侧土抗力的刚度矩阵；{W}－位移矩阵；{F}－荷载矩阵。
计算时采用如下简化计算方法：（1）将基坑周边分成几个计算区域，同一计算区域的支护信息相同，地质条件相同。
（2）将每一个桩或每单位长度的墙看成是一个超级的子结构，这一子结构包括桩墙，土，主动和被动土压力。
（3）将第三道锚索等效为弹性支承点，作为支承系统的一部份进行计算。
（4）单独求解（2)中的子结构，可采用单桩内力计算的一套方法，将刚度和荷载凝聚到与支锚的公共节点上，这是一个一维梁计算问题。
理正勘察.软件使用总结

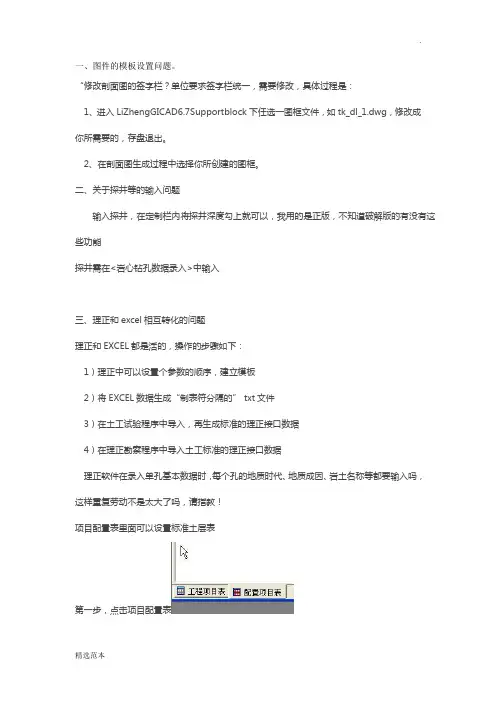

一、图件的模板设置问题。
“修改剖面图的签字栏？单位要求签字栏统一，需要修改，具体过程是：1、进入LiZhengGICAD6.7Supportblock下任选一图框文件，如tk_dl_1.dwg，修改成你所需要的，存盘退出。
2、在剖面图生成过程中选择你所创建的图框。
二、关于探井等的输入问题输入探井，在定制栏内将探井深度勾上就可以，我用的是正版，不知道破解版的有没有这些功能探井需在<岩心钻孔数据录入>中输入三、理正和excel相互转化的问题理正和EXCEL都是活的，操作的步骤如下：1）理正中可以设置个参数的顺序，建立模板2）将EXCEL数据生成“制表符分隔的” txt文件3）在土工试验程序中导入，再生成标准的理正接口数据4）在理正勘察程序中导入土工标准的理正接口数据理正软件在录入单孔基本数据时，每个孔的地质时代、地质成因、岩土名称等都要输入吗，这样重复劳动不是太大了吗，请指教！项目配置表里面可以设置标准土层表第一步，点击项目配置表第二步，点击标准土层第三步，进入标准土层表，进行设置自己的标准土层第四步，在输入钻孔基本数据时，点击标准层边的箭头选择标准层，自己更改深度就可以了先把一个钻孔的描述内容复制，到下一个孔直接粘贴追加就可以了，挺快的以上两种方法都挺实用的，还可以通过复制层比较齐全的那个钻孔的数据到目的孔，只需要更改一下深度就好了！钻孔数据也可以几个人分工录入，通过导入备份库数据就可以合并到一块来的，钻孔录入工作量较大时可采用这个办法！勘察点数据表录入：可先在软件中录入孔号及孔类型（可同一类的一块输，可避免每次选择孔类型，这后按F5刷新，孔号自动按升序排列）→导出数据*.txt文件→在EXCEL中打开进行编辑（因为EXCEL中可对数据进行编辑较为方便，如计算、拖动等）→后还保存成“制表符分隔的文本文件” →在勘探点表中“导入”数据即可。
四、理正使用过程中的其他问题理正勘察软件地质成因为h+al时，在柱状图中不能显示在上标中，需打开一个一个柱状图去修改，有没有更好的方法，请指教！在其前加@ ，在其后加!即输入“@h+al!”即可实现上标；若为下标，可加$下标内容!，“!”后若有括号时，则“!”可省还有一种就是1 输入一个钻孔数据2 在顶栏的辅助中找"复制勘探孔数据"然后把你已经输入数据的钻孔数据复制到目标钻孔中3 按每个钻孔的实际情况更改深度和层数本人的经验:1、耕土下无填充图例，可将岩性对照表中“耕土”一行删除后，重新在菜单“辅助”下的二级菜单中“输入岩性对照信息”进行设置，填充图例可直接采用素填土或杂填土的填充图例。
理正岩土5.6学习

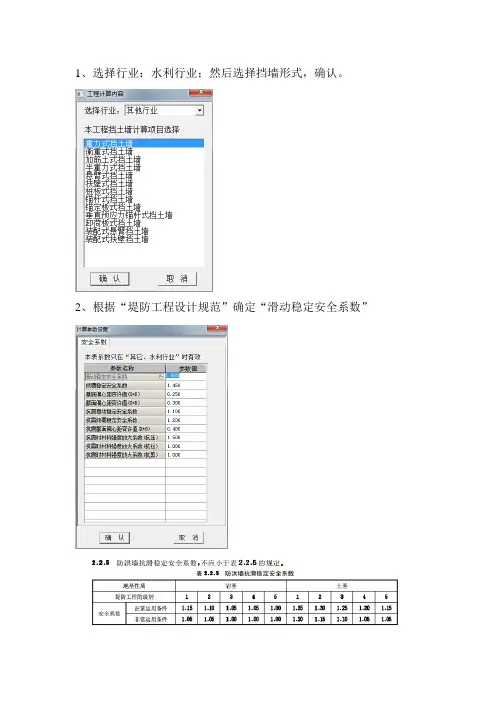

1、选择行业：水利行业；然后选择挡墙形式，确认。
2、根据“堤防工程设计规范”确定“滑动稳定安全系数”
目前最新版（GB 50286-2013）规定5级堤防安全系数取值和4级相同。
3、根据堤防高度，选最不利工况堤防高程（最高堤防），做出堤防。
4、在“坡线土柱”中，坡面线段数一般选择2段，坡面起始不低于墙顶，地面横坡角度一般选30°~45°（开挖线的开挖角度），墙顶标高为“0”，挡墙背侧常年水位标高为“负安全加高”，挡墙面侧常年水位标高为“设计洪水位”，
竖向投影长为“0”
墙前土高度为冲刷深度，也就是基础埋置深度，
在物理参数中，先选择挡土墙类型，再选择填土类型，。
挡土墙计算软件(破解)(二)2024
挡土墙计算软件(破解)（二）引言概述：本文旨在介绍一个名为「挡土墙计算软件（破解）」的软件，该软件具备破解功能，可以提供用户免费使用。
本文将围绕该软件的功能特点、使用方法、系统要求、安装步骤和常见问题等方面进行详细阐述，并最终总结该软件的优势和适用性。
正文内容：一、功能特点1. 提供挡土墙计算所需的各项参数和计算公式。
2. 能够自动化进行挡土墙的设计和优化，节省设计师的工作时间和精力。
3. 具备强大的计算能力，可以同时处理多个挡土墙项目，并给出相应的计算结果。
4. 支持多种挡土墙类型，如重力式挡土墙、钢筋混凝土挡土墙等，满足不同项目的设计需求。
5. 提供可视化的计算结果展示，能够直观地展示挡土墙的受力和变形情况。
二、使用方法1. 下载并安装「挡土墙计算软件（破解）」。
2. 打开软件并导入需要计算的挡土墙项目。
3. 输入相关参数，如土壤的物理力学特性、挡土墙的几何形状等。
4. 运行计算并等待结果生成。
5. 查看计算结果，并根据需要进行调整和优化。
三、系统要求1. 操作系统：Windows 7及以上版本。
2. 处理器：1GHz或更高。
3. 内存：2GB或更多。
4. 存储空间：至少200MB的可用空间。
四、安装步骤1. 下载「挡土墙计算软件（破解）」安装包。
2. 双击安装包并按照提示完成软件的安装。
3. 启动软件并按照注册步骤完成软件的注册。
4. 配置软件的相关设置，如语言、单位等。
5. 完成安装并开始使用「挡土墙计算软件（破解）」。
五、常见问题1. 无法启动软件：请检查操作系统和硬件是否满足系统要求，并重新安装软件。
2. 计算结果不准确：请核实输入的参数是否正确，并检查计算过程中是否存在任何错误或疏漏。
3. 无法导入项目：请确保项目文件的格式正确，并尝试重新导入。
4. 软件运行缓慢：请优化计算机性能或减少同时处理的项目数量。
5. 其他问题：请参阅软件的帮助文档或联系软件开发商获取支持。
总结：「挡土墙计算软件（破解）」是一款功能强大的免费软件，具备自动化设计和优化能力，支持多种挡土墙类型。
亲测 福利啊win8 64位PKPM2005破解版 (绝对可行)

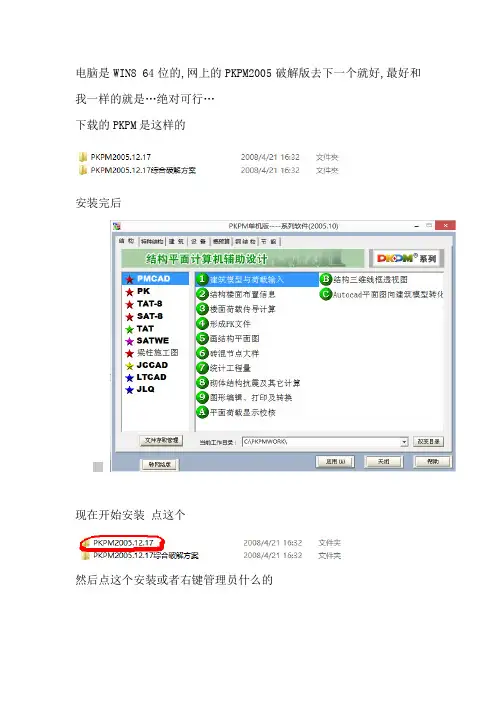

电脑是WIN8 64位的,网上的PKPM2005破解版去下一个就好,最好和我一样的就是…绝对可行…
下载的PKPM是这样的
安装完后
现在开始安装点这个
然后点这个安装或者右键管理员什么的
最好不要安装在C盘,其他都可以.中间出现选择的选单机,然后就都是下一步,地区是全国的,最后会说什么错误,不理它,,,不要重启…
关键的来了,装好后发现只能打开主界面,这时只要点开这些
将这个”WinSCard.DLL”文件复制到PKPM安装目录中的每个文件夹下
最重要的一步来了
把这里面的
复制到C盘根目录下(注意不要复制错!!!)
然后就大功了!!!
开心吧!!!!第一次发东东,请谅解!!。
理正岩土6.5 使用讲解
理正岩土6.5使用讲解一、软件安装与启动1.下载理正岩土6.5软件安装包，解压后按照提示进行安装。
2.安装完成后，启动软件，输入用户名和密码，进入软件主界面。
二、界面介绍与操作1.软件主界面包括菜单栏、工具栏、绘图区、属性栏等部分。
2.菜单栏包括文件、编辑、绘图、参数、分析等选项，用于实现各项操作。
3.工具栏包括常用工具按钮，方便用户快速执行常用操作。
4.绘图区用于显示和分析岩土工程数据。
5.属性栏用于显示和编辑当前选中图形的属性信息。
三、土性参数输入与编辑1.在软件中打开土性参数输入界面，输入土性参数，包括土名、密度、含水量、液限、塑限等。
2.可以对输入的参数进行编辑和修改，确保数据的准确性和完整性。
四、岩土分析计算1.在软件中选择合适的分析方法，如强度分析、变形分析等。
2.输入相关参数，如应力条件、边界条件等。
3.点击计算按钮，软件将自动进行岩土分析计算，并生成相应的计算结果。
五、报告生成与导出1.在软件中选择报告类型，如岩土工程勘察报告、设计报告等。
2.根据需要调整报告格式和内容，包括表格、图表等。
3.点击生成按钮，软件将自动生成报告文件。
4.可以将报告文件导出为PDF或Word格式，方便用户查看和使用。
六、工程实例演示1.在软件中打开工程实例演示模块，选择合适的工程实例。
2.可以查看工程实例的详细信息和数据，并进行相应的分析和计算。
3.通过工程实例演示，用户可以更好地了解软件的功能和应用范围。
七、问题解答与技巧分享1.在使用过程中遇到问题或疑问，可以通过软件的帮助文档或在线论坛寻求帮助和解答。
2.此外，还可以通过技巧分享区学习其他用户的经验和技巧，提高使用效率和质量。
理正岩土系列软件使用常见问题
理正岩土系列软件使用问题解答1、浸水地区挡墙设计中，浮力系数如何输入？答：该参数只在公路行业《公路路基设计手册》（第二版）中有定义表格p739,其他行业可直接取1.0.(以下表格序号为规范中序号)常见问题边坡1．边坡软件中，如何考虑锚杆作用？答：软件要求输入锚杆抗拉力、锚杆总长、锚固段长度、锚固段周长、粘结强度等参数，当锚杆穿过圆弧滑动面时，则锚杆的有效作用力=min{锚杆抗拔力、锚杆抗拉力}锚杆抗拔力=圆弧滑动面外锚杆锚固段长度*锚固段周长*粘结强度锚杆抗拉力=锚杆抗拉力2．土工布或锚杆的抗拉力和水平间距的关系是什么？答：软件是先用交互的抗拉力除以水平间距，得出单位宽度的抗拉力，以单位宽度的抗拉力带入计算。
如果土工布时满铺的，水平间距要输入1，抗拉力输入单位宽度土工布的抗拉力。
3．软件是否考虑锚杆力法向分力产生的抗滑力？答：软件可以考虑锚杆力法向分力产生的抗滑力，但要注意在“加筋”表中有个参数“法向力发挥系数”，该值输0则表示不考虑法向分力产生的抗滑力。
4．通常情况下认为：“简化Bishop法不适用于折线滑动法”，软件为何采用？答：传统意义上经典简化Bishop法确实只能应用在圆弧滑面上，但是在岩土力学杂志的论文中有学者提出了扩展简化Bishop法，可以用于非圆弧滑面安全系数的求解，理正软件正是参考了这种算法。
5．软件如何设置，才能用传递系数法计算安全系数？答：计算目标设置成“剩余下滑力计算”，剩余下滑力计算目标设置成“计算安全系数”。
安全系数使用方法设为“扩大自重下滑力”时，使用的是传递系数法中的KT模型；安全系数使用方法设为“降低抗剪强度”时，使用的是传递系数法中的R/K模型。
6．软件中用的传递系数法和《公路路基设计规范》JTG D30-2004中63页所用的方法是否是相同的？答：和安全系数使用方法设为“扩大自重下滑力”时是相同的，都是传递系数法中的KT模型。
7．计算结果中，筋带力输出的“材料抗拉力”和加筋界面上输入的抗拉力不相等，为什么？答：出现这种情况，是因为锚杆的水平间距不为1，软件计算时用输入的抗拉力除以锚杆的水平间距，换算成每延米的筋带力带入计算，因此输出的计算书中的筋带力表上的材料抗拉力=抗拉力/锚杆的水平间距，锚固抗拔力同理。
