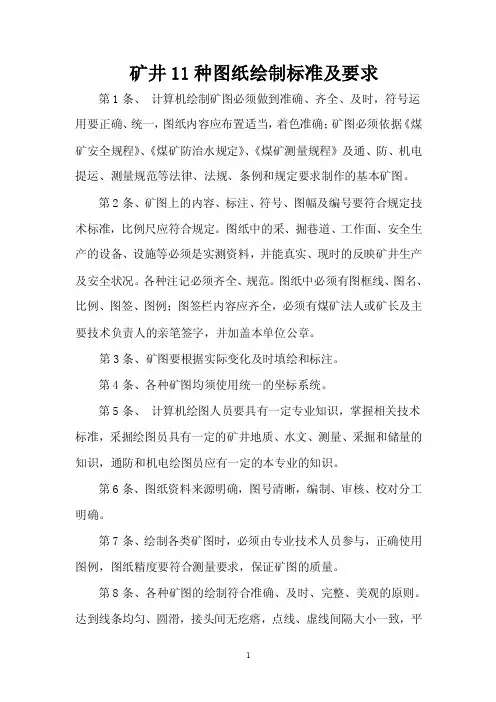

矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿最新图纸绘制标准及要求（2019年07月印发）
煤矿最新图纸绘制标准及要求（2019年07月印发）附件矿井11种图纸绘制标准及要求1、范围本要求规定了公司所属矿井主要矿图绘制的基本要求。
本要求适用于公司所属矿主要矿图的绘制。
2、规范性引用文件下列文件对于本要求的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 50593-2010 《煤炭矿井制图标准》GB/T 18135-2008 《电气工程CAD制图规则》GB 6988-2008 《电气制图标准》GB 4728-2005 《电气图形符号国家标准》；GB/T 50518-2010 《矿井通风安全装备标准》；GB/T 50581-2010 《煤炭工业矿井监测监控系统装备配置标准》；GB 50471-2008 《煤矿瓦斯抽采工程设计规范》；GB/T 14479-1993 《传感器图用图形符号》GB 50451-2008 《煤矿井下排水站及排水管路设计规范》GB/T 50106-2010 《煤矿机械技术文件图形符号》GB 50029-2014 《空气压缩机站设计规范》GB/T 50106-2010 《给排水制图标准》AQ 6201-2006 《煤矿安全监控系统通用技术要求》AQ 1048-2007 《煤矿井下作业人员管理系统使用与管理规范》AQ 6210-2007 《煤矿井下作业人员管理系统通用技术条件》DB 51/T1412-2011 《煤矿井下人员定位系统安全技术规范》MT/T 570-1996 《煤矿电气图专用图形符号》《煤矿地质测量图例》煤炭工业出版社《采矿工程设计手册》煤炭工业出版社《煤矿安全规程》2016版3、基本要求第1条、绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、通防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
煤矿11种图纸绘制标准及要求内容

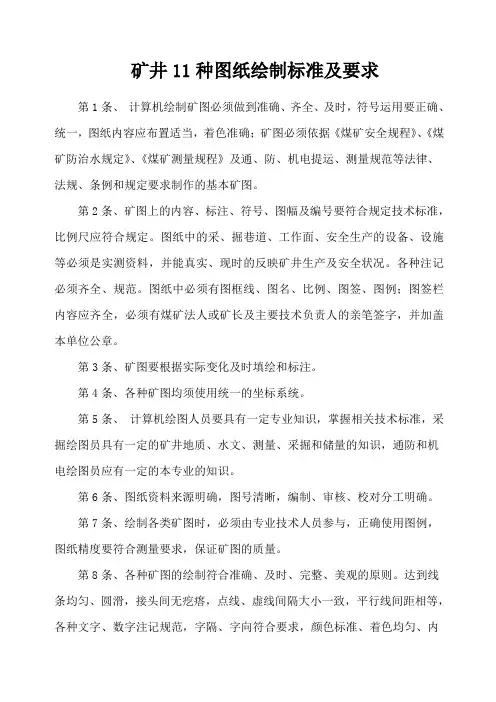

煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规。
图纸中必须有图框线、图名、比例、图签、图例；图签栏容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规，字隔、字向符合要求，颜色标准、着色均匀、容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿11种图纸绘制标准及要求
煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
新版煤矿制图标准

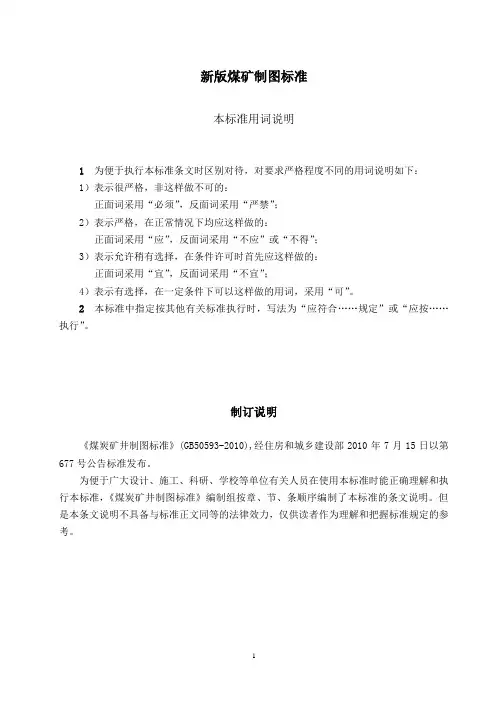

新版煤矿制图标准本标准用词说明1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的用词，采用“可”。
2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。
制订说明《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。
为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。
但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。
目录1 总则 (3)2 基本规定 (3)2.1 图纸幅面 (3)2.2 图框格式 (4)2.3 标题栏 (5)2.4 会签栏 (6)2.5 比例 (6)2.6 量的符号与计量单位 (7)2.7 图线 (8)2.8 字体 (9)2.9 其他要求 (17)3 图例 (17)3.1 一般规定 (18)3.2 边界线 (18)3.3 地质图例 (18)3.4 剖切线 (20)3.5 井筒 (20)3.6 巷道 (21)3.7 采、掘、运机械设备 (22)3.8 井下通风、排水机械设备 (25)3.10 井下轨道、运输调度及其他 (27)4 视图画法 (29)4.1 图线画法 (30)4.2 剖面（或断面）符号 (30)4.3 尺寸标注 (31)4.4 直角坐标、高程及井筒方位角的标注 (33)4.5 立体系统图 (38)4.6 编号、代号及文字说明标注 (39)1 总则1.0.1为规范煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿井建设需要，制定本标准。
矿井11种图纸绘制标准及要求解读
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿11种图纸绘制标准及要求
煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿11种图纸绘制标准及要求
煤矿11种图纸绘制标准及要求1. 胶印布样图绘制标准•胶印布样图是煤矿设计中常用的图纸类型，用于展示煤矿的整体布置。
•胶印布样图应采用正式的绘图板，并按煤矿设计标准绘制。
•绘制胶印布样图时，应注意比例尺的选择，确保图纸在纵横比上与实际煤矿布置保持一致。
2. 平面布置图绘制标准•平面布置图用于展示煤矿的平面布置情况，包括道路、建筑物、设备等的位置和布置。
•绘制平面布置图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个元素的位置和布置。
•平面布置图应包括煤矿区域的整体布局以及各个部分的详细布置，以便工程师和相关人员理解和操作。
3. 岩层图绘制标准•岩层图用于展示煤矿地质情况，包括煤层、矿井、岩层等地质要素的位置和分布。
•绘制岩层图时，应按照煤矿地质勘探的结果，采用适当的比例尺，清晰地绘制各个地质要素的位置和分布。
•岩层图应包括详细的地质信息，以便工程师和矿工在开采过程中了解地质条件并采取相应的措施。
4. 矿井平面图绘制标准•矿井平面图用于展示煤矿地下开采的平面布置情况，包括矿井、巷道、采场等的位置和布置。
•绘制矿井平面图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个元素的位置和布置。
•矿井平面图应包括详细的地下开采布置信息，以便工程师和矿工在开采过程中了解矿井的结构和布局。
5. 矿井剖面图绘制标准•矿井剖面图用于展示煤矿地下开采的剖面情况，即不同高度的地质层次和开采工作面的位置。
•绘制矿井剖面图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个层次和工作面的位置。
•矿井剖面图应包括详细的地下剖面信息，以便工程师和矿工在开采过程中了解不同地质层次的分布和工作面的位置。
6. 巷道布置图绘制标准•巷道布置图用于展示煤矿地下巷道的位置和布置情况，包括水平巷道、斜巷道、竖井等。
•绘制巷道布置图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个巷道的位置和布置。
•巷道布置图应包括详细的巷道信息，以便工程师和矿工在开采过程中了解巷道的位置和连接关系。
最新矿山采矿制图标准、测量工作细则和素描图、剖面图作图步骤
最新采矿制图标准(GB 50564-2010)目次1 总则 (1)2 基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定2.1 一般规定2.1.1 图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。
2.1.2 工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。
2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。
图2.1.3图2.1.3 图纸目录幅面格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。
煤矿制图标准及要求
二.通风系统图
(7)局部通风机： 图例：深红色，直径6mm。 填图：直径3mm，F为仿宋。 (8)风筒： 图例：深红色，宽12mm，高3mm。 填图：风筒每节长3mm，高1mm。 (9)抽排风机(除尘风机)： 图例：深红色，宽6mm，高6mm， 填图： 宽6mm，高6mm。
二.通风系统图
(12)变电所： 图例：深红色，径6mm。 填图：直径3毫米，N仿宋体。 (13)绞车房： 图例：深红色，径6mm。 填图：直径3毫米，W仿宋体。 (14)瓦斯抽放泵站： 图例：深红色，径6mm。 填图：直径3毫米，CH4仿宋体。
二.通风系统图
(15)主通风机(轴流式)： 图例：深红色，宽12mm，高6mm。 填图：宽12mm，高6mm。 (16)栅栏 图例：深红色，宽2mm，高6mm。 填图：宽2mm，高3mm。 (17)防火门 图例：深红色，宽12mm，高6mm。 填图：宽12mm，高6mm。
三.绘制要求及主要内容 14.标明下列主要设施： (1)防爆门 (2)风门、风窗： (3)风桥： (4)防火门： (5)防火密闭墙 (6)煤层自然发火区与发火点、 (7)瓦斯突出或喷出地点： (8)煤层底板等高线
一.采掘工程平面图
三.绘制要求及主要内容 15.断层的标记： (1)落差大于平均煤厚二分之一的断层，采用
三.绘制要求及主要内容 12.标明回采工作面相关要素： (4)年度回采色框：采空区边界按年
度沿工作面回采巷道内侧圈定，按 年度注回采色框；年度尾数为1、6，
煤矿图纸绘制标准及要求内容
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据?煤矿平安规程?、?煤矿防治水规定?、?煤矿测量规程?及通、防、机电提运、测量规X等法律、法规、条例和规定要求制作的根本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、平安生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及平安状况。
各种注记必须齐全、规X。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原那么。
到达线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规X，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度方案图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章根本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据?煤矿测量规程?、?煤矿地质测量图例?、?地形图图式?的要求，结合公司的具体情况制定的。
最新露天煤矿绘图标准规范
最新露天煤矿绘图标准规范露天煤矿的绘图是确保煤矿安全、高效开采的重要环节。
以下是最新露天煤矿绘图标准规范的主要内容：1. 总则- 所有绘图应遵循国家及行业相关标准，确保图纸的准确性、清晰性和可读性。
- 图纸应包含必要的地质、地形、水文等信息，以支持煤矿的开采设计和施工。
2. 绘图比例- 根据露天煤矿的规模和地形复杂度，选择合适的绘图比例，一般推荐比例为1:500至1:2000。
3. 地形图绘制- 地形图应包括矿区的高程、坡度、水系等地形特征。
- 地形图应使用等高线表示，等高线间距应根据地形变化合理设置。
4. 地质图绘制- 地质图应详细表示矿区的岩层、断层、褶皱等地质结构。
- 应标注矿层的厚度、倾角、倾向等信息。
5. 矿体图绘制- 矿体图应展示矿体的分布、形态和矿石类型。
- 应标明矿体的边界线、开采深度和开采范围。
6. 工程图绘制- 工程图应包括矿区的基础设施、运输系统、排水系统等工程设施。
- 应标注关键工程点的坐标和高程。
7. 安全设施图绘制- 安全设施图应展示矿区的安全通道、避难所、消防设施等。
- 应明确标示安全设施的位置和功能。
8. 环境保护图绘制- 环境保护图应展示矿区的植被恢复、水土保持等环境保护措施。
- 应标注环境保护区域的范围和措施。
9. 符号和图例- 图中使用的符号应符合国家和行业标准，图例应清晰、准确。
10. 图纸审核- 所有图纸在发布前应经过严格的审核流程，确保信息的准确性和完整性。
11. 电子图纸和纸质图纸- 应同时提供电子图纸和纸质图纸，以满足不同使用场景的需求。
12. 更新和维护- 随着矿区开采的进展，图纸应及时更新，以反映最新的开采情况。
结束语本规范旨在指导露天煤矿的绘图工作，确保图纸能够为煤矿的规划、设计和施工提供准确的参考。
所有参与绘图的人员应严格遵守本规范，以提高煤矿开采的安全性和效率。
最新煤矿制图标准
最新煤矿制图标准新版煤矿制图标准目录1 总则...................................................................... (2)2 基本规定...................................................................... (2)2.1 图纸幅面 ..................................................................... . (2)2.2 图框格式 ..................................................................... . (3)2.3 标题栏 ..................................................................... . (4)2.4 会签栏 ..................................................................... . (5)2.5 比例 ..................................................................... . (5)2.6 量的符号与计量单位 ..................................................................... ..................................... 6 2.7 图线 ..................................................................... . (7)2.8 字体 ..................................................................... . (8)2.9 其他要求 ..................................................................... . (9)3 图例...................................................................... (9)3.1 一般规定 ..................................................................... . (9)3.2 边界线 ..................................................................... (10)3.3 地质图例...................................................................... . (10)3.4 剖切线 ..................................................................... (12)3.5 井筒 ..................................................................... ......................................................12 3.6 巷道 ..................................................................... ......................................................13 3.7 采、掘、运机械设备 ..................................................................... ....................................13 3.8 井下通风、排水机械设备 ..................................................................... ...............................17 3.10 井下轨道、运输调度及其他 ..................................................................... ........................19 4 视图画法...................................................................... .. (21)4.1 图线画法 ..................................................................... ......................................................21 4.2 剖面(或断面)符号 ..................................................................... ....................................22 4.3 尺寸标注 ..................................................................... ......................................................23 4.4 直角坐标、高程及井筒方位角的标注 ..................................................................... ............25 4.5 立体系统图 ..................................................................... ..................................................30 4.6 编号、代号及文字说明标注 ..................................................................... .. (31)11 总则1.0.1 为规范煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿井建设需要，制定本标准。
煤矿制图标准
煤矿制图标准Company number：【0089WT-8898YT-W8CCB-BUUT-202108】新版煤矿制图标准本标准用词说明1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的用词，采用“可”。
2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。
制订说明《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。
为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。
但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。
目录1 总则为规范煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿井建设需要，制定本标准。
本标准适用于煤矿矿井各阶段采矿专业工程制图。
煤矿矿井采矿专业工程制图，除应符合本标准外，尚应符合国家现行有关标准的规定。
2 基本规定图纸幅面表图纸基本幅面尺寸图图纸幅面注：1、粗实线所示为基本幅面；2、细实线、细虚线所示为加长幅面图框格式（a) X型（b) Y型(图中1应为5)图图框格式1—纸边界线；2—图框线；3—周边；4—会签栏；5--标题栏表基本幅面图框尺寸加长幅面的图框尺寸，宜按所选用的基本幅面大一号的图框尺寸确定。
标题栏1更改区宜由更改标记、数量、修改和批准者签名和日期等组成。
2签字区宜由设计、审核、审定签名和年月等组成。
煤矿图纸绘制标准及要求
矿井11 种图纸绘制标准及要求第 1 条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第 2 条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第 3 条、矿图要根据实际变化及时填绘和标注。
第 4 条、各种矿图均须使用统一的坐标系统。
第 5 条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第 6 条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7 条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8 条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9 条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1 条. 绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿制图标准及要求
7.《煤矿安全规程》；
8.《煤矿防治水分区管理》（晋煤行发〔2017〕128号）。
一.采掘工程平面图
二.基本要求 1.原则上以自然井口(采区) 划分图幅，图幅的长度 一般不得超过2.0m。 2.开采多层煤，按自然分层分 煤层绘制。
3.比例尺： 1：2000。
4.坐标格网：100 mm×100 mm 的坐标格网（十字线不对），
三.绘制要求及主要内容 14.标明下列主要设施： (1)防爆门 (2)风门、风窗： (3)风桥： (4)防火门：
(5)防火密闭墙
(6)煤层自然发火区与发火点、 (7)瓦斯突出或喷出地点：
(8)煤层底板等高线
一.采掘工程平面图
三.绘制要求及主要内容
15.断层的标记： (1)落差大于平均煤厚二分之一的断层，采用
煤矿制图标准及要求
2019.4
ቤተ መጻሕፍቲ ባይዱ 绘图工作的主要任务
1.将生产、建设的进度和变化情况及时填绘在图上， 反映生产建设的真实面貌，为煤矿设计、建设、生产、 安全等部门提供资料。 2.绘图工作必须在总工程师领导下进行。按质量标准 化要求，配齐绘图人员,设置通风、采光良好的绘图室， 以保证绘图质量和绘图员的身体健康。
格网线粗0.10mm。
5.坐标：注记在内外图廓之间 的上、下、左、右，采用黑体，字高2. 5mm。
一.采掘工程平面图
二.基本要求 6.图廓： 最外为1.0mm粗的黑线， 中间隔1.5mm画一条 0.15mm粗的黑线，
再隔15mm宽画0.15mm粗
的黑线作为内图廓线。
一.采掘工程平面图
(依据《煤矿防治水细则》附录六第八项“相邻矿（井） 人为边界防隔水煤柱的留设，水文地质类型简单、中等 矿井，总宽度不得小于40m”； (4)其它边界，如河流、水源地保护边界标注批准单位名 称及批准文号，黑色仿宋体，字高3mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新版煤矿制图标准本标准用词说明1为便于执行本标准条文时区别对待，对要求格程度不同的用词说明如下：1）表示很格，非这样做不可的：正面词采用“必须”，反面词采用“禁”；2）表示格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；3）表示允稍有选择，在条件可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的用词，采用“可”。
2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。
制订说明《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。
为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。
但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。
目录1 总则 (3)2 基本规定 (3)2.1 图纸幅面 (3)2.2 图框格式 (4)2.3 标题栏 (5)2.4 会签栏 (6)2.5 比例 (6)2.6 量的符号与计量单位 (7)2.7 图线 (8)2.8 字体 (9)2.9 其他要求 (17)3 图例 (17)3.1 一般规定 (18)3.2 边界线 (18)3.3 地质图例 (18)3.4 剖切线 (20)3.5 井筒 (20)3.6 巷道 (21)3.7 采、掘、运机械设备 (22)3.8 井下通风、排水机械设备 (25)3.10 井下轨道、运输调度及其他 (27)4 视图画法 (29)4.1 图线画法 (30)4.2 剖面（或断面）符号 (30)4.3 尺寸标注 (31)4.4 直角坐标、高程及井筒位角的标注 (33)4.5 立体系统图 (38)4.6 编号、代号及文字说明标注 (39)1 总则1.0.1为规煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿井建设需要，制定本标准。
1.0.2本标准适用于煤矿矿井各阶段采矿专业工程制图。
1.0.3煤矿矿井采矿专业工程制图，除应符合本标准外，尚应符合现行有关标准的规定。
2 基本规定2.1 图纸幅面2.1.1图纸基本幅面尺寸宜采用表2.1.1所规定的基本幅面。
2.1.2必要时，可按图2.1.2选用加长幅面。
也可在基本幅面的基础上，按A4幅面的短边或者长边成整数倍加长。
表2.1.1 图纸基本幅面尺寸图2.1.2 图纸幅面注：1、粗实线所示为基本幅面；2、细实线、细虚线所示为加长幅面2.2 图框格式2.2.1在图纸上应用粗实线画出图框，并应采用留有装订边的图框格式（图2.2.1），装订边宜位于图框左侧。
基本幅面图框尺寸应符合表2.2.1规定。
（a) X型（b) Y型(图中1应为5)图2.2.1 图框格式1—纸边界线；2—图框线；3—边；4—会签栏；5--标题栏表2.2.1 基本幅面图框尺寸2.2.2加长幅面的图框尺寸，宜按所选用的基本幅面大一号的图框尺寸确定。
2.3 标题栏2.3.1图纸应设置标题栏（图2.3.1）。
标题栏宜由更改区、签字区、名称区、代号及其他区组成。
也可按实际需要增加或减少，并应符合下列规定：1更改区宜由更改标记、数量、修改和批准者签名和日期等组成。
2签字区宜由设计、审核、审定签名和年月等组成。
3名称区宜由项目隶属单位及工程名称或文件名称、单位工程名称和图纸名称等组成。
4代号及其他区宜由图纸代号、共页第页、质量、比例及设计编制单位名称等组成。
2.3.2标题栏的位置应位于图纸的右下角。
2.3.3标题栏格式宜符合图2.3.1的规定。
图2.3.1 标题栏格式2.3.4 必要时，可在图纸左上侧设置图号栏。
2.3.5 复制的地质图应采用本标准规定的标题栏。
2.4 会签栏2.4.1会签栏应设于首图中，会签栏的位置应位于标题栏的左侧。
2.4.2会签栏格式宜符合图2.4.2的规定，会签栏行数可由参加会签的专业多少确定。
图2.4.2 会签栏格式2.5 比例2.5.1 采矿制图常用比例宜符合表2.5.1的规定。
表2.5.1 采矿制图常用比例续表2.5.12.5.2当采矿制图常用比例没有合适的比例可选，需采用一般制图比例时，应按1：1×10n、1：2×10n、1：5×10n的比例系列选取适当的比例。
注：n为正整数。
2.5.3比例标注应符合下列规定：1在同一幅图中，主要视图宜采用相同的比例绘制，并应将比例标注在标题栏中的比例栏。
当主要视图的比例不一致时，应分别在各视图图名标注线下居中标注比例，同时应在比例栏注明“见图”字样。
2在同一视图中图样的纵横比差过大，而又要求详细标注尺寸时，纵向和横向可采用不同比例绘制，并应在视图名称下或右侧标注比例。
3必要时，视图的比例可采用比例尺的形式，即在视图的铅垂或水平向加画比例尺。
2.5.4不能按比例绘制的视图，可不按比例绘制，但应注明“ｘｘｘ示意图”的字样，并应防止重失真。
2.6 量的符号与计量单位2.6.1 在图纸上和技术文件中，量的符号应符合表2.6.1规定。
表2.6.1 量的符号2.6.2各种图纸及与图纸有关的设计文件，同一个量所用的符号应一致。
2.6.3 各种图纸及有关设计文件中使用的计量单位，应符合有关法定计量单位及现行有关标准的规定。
2.7 图线2.7.1图线的宽度应根据图纸的类别、比例和复杂程度选用。
基本线宽b宜采用0.3mm 或0.4mm。
2.7.2采矿制图常用的各种线型宜符合表2.7.2 的规定。
表2.7.2 线型2.8 字体2.8.1书写字体应字型、大小一致，笔画清楚，间隔均匀，排列整齐。
2.8.2书写字体高度宜符合字体高度的公称尺寸系列1.8、2.5、3.5、5、7、10、14、20mm。
2.8.3汉字应写成长仿宋体字，并应采用简化字。
汉字的高度不应小于3.5mm。
2.8.4书写字母和数字，宜根据需要写成A型字体或B型字体。
2.8.5书写字母和数字时，其书写格式、基本比例和尺寸宜符合表2.8.5-1或表2.8.5-2的规定。
表2.8.5-1 A型字体表2.8.5-2 B型字体书写格式基本比例尺寸（mm）大写字母高度h （10/10）h 1.8 2.5 3.5 5 7 10 14 20 小写字母高度c1 （7/10）h 1.26 1.75 2.5 3.5 5 7 10 14 字母间间距 a （2/10）h 0.36 0.5 0.7 1 1.4 2 2.8 4 词间距 e （6/10）h 1.08 1.5 2.1 3 4.2 6 8.4 12 基准线最小间距（大写字母）b3 （13/10）h 2.34 3.25 4.55 6.5 9.1 13 18.2 26 2.8.6在同一幅图纸上，宜选用一种型式的字体。
2.9 其他要求2.9.1单斜构造缓倾斜煤层或倾斜煤层矿井开拓式平面图、开拓巷道工程图和采区布置及机械配备图等，宜将煤层底板等高线图的煤层浅部放在图纸上，煤层深部放在图纸下。
近水平煤层矿井的此类图纸不作要求。
2.9.2主要剖面图的向应与主要地质剖面向一致，同一矿井各阶段设计主要剖面图向应一致。
2.9.3除特殊要求外，图纸宜选用X型图框格式。
3 图例3.1 一般规定3.1.1复制地质图时，应采用原地质图图例；当需要在复制图中增添采矿专业设计容时，应按本标准规定的图例绘制。
3.1.2同一幅图纸应采用统一的图例，图例的大小应与视图的比例相适应。
3.1.3当绘制1：50～1：500比例的平面图时，平面图中的巷道，应采用巷道的图例，并应按设计视图的比例进行绘制。
3.1.4当绘制1：500～1：5000比例的剖面图时，剖面图中的井巷应按剖切情况进行处理，并应符合下列规定：1剖切到的井巷应用单实线表示；2没有剖切到的井巷，当井巷位于剖切线的前，应用虚线绘制；当井巷位于剖切线的后，应用双点划线绘制。
3.2 边界线3.2.1矿井各种边界线图例宜符合表3.2.1的规定。
表3.2.1 边界线图例3.3 地质图例3.3.1采矿专业图纸中采用的地质图例宜符合表3.3.1的规定。
表3.3.1 地质图例续表3.3.13.4 剖切线3.4.1剖切线的图例宜符合表3.4.1的规定。
表3.4.1 剖切线图例3.5 井筒3.5.1 各类井筒图例宜符合表3.5.1的规定。
表3.5.1 井筒图例续表3.5.13.6 巷道3.6.1 矿井各类巷道图例宜符合表3.6.1的规定。
表3.6.1 巷道图例注：投影巷道用中粗虚线表示3.7 采、掘、运机械设备3.7.1采煤工作面支护机械设备图例宜符合表3.7.1的规定。
表3.7.1 采煤工作面支护机械设备图例续表3.7.13.7.2采掘机械设备图例宜符合表3.7.2的规定。
表3.7.2 采掘机械设备图例续表3.7.23.7.3井下运输机械设备图例宜符合表3.7.3的规定。
表3.7.3 井下运输机械设备图例续表3.7.33.8 井下通风、排水机械设备3.8.1井下通风、排水机械设备图例宜符合表3.8.1的规定。
表3.8.1 井下通风、排水机械设备图例3.9 通风及井下安全设施3.9.1 通风及井下安全设施图例宜符合表3.9.1的规定。
表3.9.1 井下通风及安全设施图例续表3.9.13.10 井下轨道、运输调度及其他3.10.1井下轨道、运输调度及其他图例宜符合表3.10.1的规定。
表3.10.1 井下轨道、运输调度及其他图例续表3.10.1续表3.10.14 视图画法4.1 图线画法4.1.1同一幅图纸中，各视图比例相同时，同类图线的宽度应保持一致。
虚线、点划线及双点划线的线段长度和间隔应各自大致相等。
4.1.2 以虚线或点划线作为物体的中心线时，应超出物体轮廓界线之外4mm～5mm。
4.1.3剖切面的起迄处和转折处应用剖切线表示，并不得与视图的轮廓线相交。
当剖切线多于一个时，宜采用罗马数字Ⅰ、Ⅱ、Ⅲ……对剖切线进行编号。
剖切线两端平行线端所指向表示剖视向，宜用5mm～10mm长的粗实线绘制。
4.2 剖面（或断面）符号4.2.1在剖视和剖面图中，宜采用表4.2.1中所规定的剖面（或断面）符号。
表4.2.1 剖面（或断面）符号注：1、金属的断面较小时，也可用涂色代替剖面符号；2、非金属材料已规定剖面符号者，不按此规定。
4.2.2在同一金属零件图中，剖视图、剖面图的剖面线，应画成间隔相等、向相同且与水平成45°的平行线。
当图形中的主要轮廓线与水平成45°时，该图形的剖面线应画成30°或60°的平行线，其倾斜的向应与其他图形的剖面线一致。
4.3 尺寸标注4.3.1尺寸标注应符合下列规定：1视图上标注的尺寸数据应与比例尺度量相符；2视图中的尺寸，以毫米或米为单位时，可不标注计量单位的名称或符号。
