工艺标准图名称 塑料管电熔对接连接工艺标准 编号 JWA-JPS-002
工艺流程:上夹具—清洁—铣端口—调直—加压加热—加压对接—冷却定型

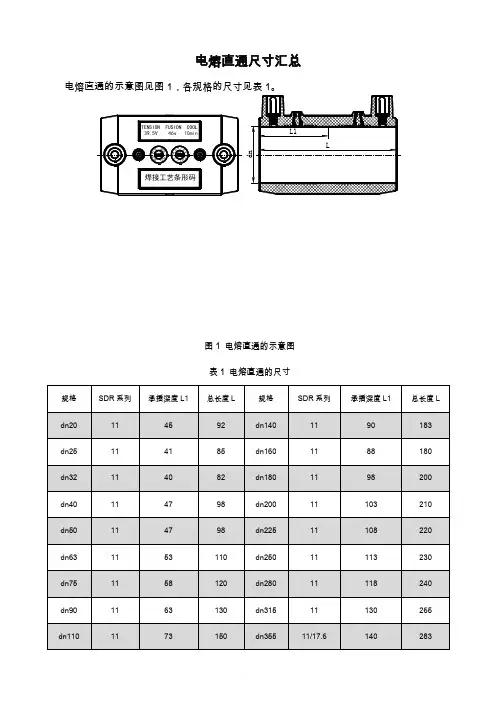

标准参考图
标准要求
①用熔焊机的夹具夹紧两管,并
清洁管端;
② 用铣刀切平端口,并调整两管中心轴线在一条直线上;
③将熔焊机的加热工具放在两端面之间,施热加压; 冷却 拿走加热工具,冷却一定时间,然后卸压。
①
②
③
④拿走加热工具,加压对接一段时间,待其冷却定型后泄压。
⑤冷却定型,焊口形成一圈均匀光滑的焊圈,熔接圈高度宜为1mm-4mm ,宽度宜为4mm-8mm 。

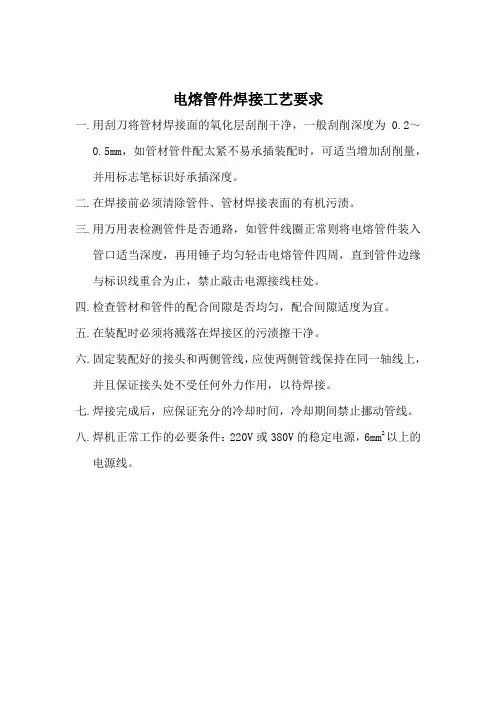

其它要求:
公称壁厚(mm )
对接工艺
第一步:预热
第二步:熔融 第三步:切换
第四步:对接 预热压力:0.15Mpa 预热温度210+10℃ 压力:0.01Mpa 预热温度210+10℃ 焊接压力:0.15Mpa
预热时卷边高度(mm )
加热时间(s )
允许最大切换时间(s )
冷却时间(min )
2~3.9 0.5 30~40 4 4~5 4.3~6.9 0.5 40~70 5 6~10 7~11.4 1.0 70~120 6 10~16 12.2~18.2 1.0 120~170 8 17~24 20.1~25.6
1.5
170~210
10
25~32
④
⑤
