HS型手拉葫芦的构造与工作原理
手拉葫芦的结构解析图
手拉葫芦：日本进口手拉葫芦，其设计先进，制造工艺合理，性能优异，为国内外市场高档起重葫芦产品之一。
具有外形美观，体积小，使用安全可靠，整机强度优；传动效率高，手拉轻巧，手拉链手感好，大大减轻操作者的劳动强度等优点。
特点：本产品主要机件选用优质钢材制造，在设计与使用性能上具有以下特点：安全可靠，经久耐用性能好、维修简便体积小、重量轻、携带方便手扳力小、效率高结构先进、外观美观HS 系列手拉葫芦用途：HS 系列手拉葫芦是一种使用简易、携带方便的手动起重机械，适用于工厂、矿山、建筑工地、农业生产以及码头、船坞、仓库等用作安装机器、起吊货物和装卸车辆，尤其对于露天及无电源作业，更有其重要之功用。
HS 系列手拉葫芦可与各种手动单轨行车配套使用组成手动起重运输小车，适用于单轨架空运输，手动单梁桥式起重机和悬臂式起重机上。
手拉葫芦是一种使用简易、携带方便的手动起重机械，适用于工厂、矿山、建筑工地、农业生产以及码头、船坞、仓库等用作安装机器、起吊货物和装卸车辆，尤其对于露天及无电源作业，更有其重要之功用。
手拉葫芦可与各种手动单轨行车配套使用组成手动起重运输小车，适用于单轨架空运输，手动单梁桥式起重机和悬臂式起重机上。
特点：HS 系列手拉葫芦在结构设计与使用性能上具有五大特点：使用安全可靠，维护简单。
机械效率高，收链拉力小。
自重较轻，便于携带。
外形美观，尺寸较小。
经久耐用。
结构：HS 系列手拉葫芦采用对称排列二级正齿轮传动结构。
使用规则：严禁超载使用。
严禁用人力以外的其他动力操作。
在使用前须确认机件完好无损，传动部分及起重链条润滑良好，空转情况正常。
起吊前检查上下吊钩是否挂牢。
严禁重物吊在尖端等错误操作。
起重链条应垂直悬挂，不得有错扭的链环，双行链的下吊钩架不得翻转。
操作者应站在与手链轮同一平面内拽动手链条，使手链轮沿顺时针方向旋转，即可使重物上升；反向拽动手链条，中午即可缓缓下降。
在起吊重物时，严禁人员在重物下做任何工作或行走，以免发生人身事故。
hsz手拉葫芦课程设计
hsz手拉葫芦课程设计一、课程目标知识目标：1. 让学生了解手拉葫芦的基本结构、工作原理及其在工程中的应用；2. 掌握手拉葫芦的操作步骤、使用注意事项及维护保养方法；3. 理解手拉葫芦相关力学知识，如力的大小、方向、作用点等。
技能目标：1. 培养学生动手操作手拉葫芦的能力，能独立完成简单的吊装任务；2. 培养学生运用手拉葫芦进行物理实验的能力，提高实验操作技巧；3. 提高学生分析问题、解决问题的能力，能针对不同场景选择合适的手拉葫芦。
情感态度价值观目标：1. 培养学生对手拉葫芦及物理实验的兴趣，激发学习热情；2. 培养学生的安全意识，遵守实验操作规程，养成良好的实验习惯；3. 增强学生的团队合作意识，学会在团队中分工与协作，共同完成吊装任务。
本课程针对学生特点，结合手拉葫芦的实用性和物理学知识，设计了一系列具有实践性的教学活动。
课程旨在帮助学生掌握手拉葫芦相关知识，提高操作技能，培养安全意识和团队合作精神，为今后的学习和工作打下坚实基础。
二、教学内容1. 手拉葫芦的结构与原理- 手拉葫芦的组成部分及其功能- 工作原理及力学原理介绍2. 手拉葫芦的操作与使用- 操作步骤及注意事项- 使用场景及选择合适的手拉葫芦- 维护保养方法3. 手拉葫芦在实际应用中的力学分析- 力的大小、方向、作用点- 简单吊装任务中的力学计算- 实际案例分析与讨论4. 实践操作与实验- 简单吊装操作实践- 手拉葫芦物理实验：力的合成与分解、杠杆原理等- 团队合作完成吊装任务5. 安全教育与团队合作- 实验操作安全规程- 团队合作的重要性及分工协作方法- 案例分享与讨论教学内容依据课程目标进行科学性和系统性地组织，涵盖手拉葫芦的结构、原理、操作、力学分析、实践操作及安全教育等方面。
教学大纲明确各部分内容的教学安排和进度，结合教材相关章节，确保教学内容与课本紧密关联，满足教学实际需求。
三、教学方法本课程采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：- 对于手拉葫芦的基本结构、工作原理等理论知识，采用讲授法进行系统讲解，结合教材内容，让学生掌握基本概念和原理；- 讲授过程中注重与学生的互动，引导学生思考问题，及时解答学生的疑问。
手拉葫芦使用知识
HSZ系列手拉葫芦使用说明一、工作原理HSZ系列手拉葫芦采用对称排列二级正齿轮传动结构，其主要工作原理：曳动手链、手链轮转动，将摩擦卡、棘轮、制动器座压成一体共同旋转，五齿长轴便转动片齿轮、四齿短轴和仡键孔齿轮，这样，装置在花键孔齿轮上的超重链轮带动起重链条，即能平稳的提升重物。
本机采用棘轮摩擦片式单向制动器，在载荷下能自行制动，棘爪在弹簧的作用下与棘轮啮合，保证制动器的安全工作。
二、装配图及主要零部件名称HSZ系列手拉葫芦装配图HSZ系列手拉葫芦主要零部件名称：三、性能参数表四、使用规则1、禁止用两台及两台以上葫芦同时吊一重物。
2、不得吊挂超过规定起重量的重物。
3、严禁重物吊在吊钩的尖端和用起重链条困扎重物。
4、重物升、降不得超过上下行程的极限。
5、不可斜拉重物和横向牵引。
6、起重链条环间应加油脂，确保润滑，链条扭结时禁止使用。
7、发现手拉力大于正常拉力时，应立即停止使用进行检查，不可猛拉，更不能增人硬拉。
8、严禁2t、3t、5t带双行起重链条产品的下钩架在两行链条中翻转。
9、严禁人员在起吊的重物下工作或行走。
五、维护方法1、使用完毕后应将葫芦清理干净并涂上防锈油脂，存放在干燥的地方。
2、维护和检修应由熟悉葫芦机构者进行，防止不动本机性能原理者随意拆装。
3、齿轮的安装应使两只片制成的“O”字标记安装在同一直线上。
4、安装制动装置部分时，注意棘轮槽与棘爪爪部啮合良好，弹簧和棘爪应灵活可靠。
顺时针旋转手链轮，应将棘轮，摩擦片压紧在制动器座位上，逆时针旋转手链轮，棘轮与摩擦片间应留有空隙。
5、葫芦经过清洗检修，应进行空载和重载试验，确认工作正常，制动可靠时，才能交付使用。
6、制动器的摩擦表面必须保持干净，制动器部分应当经常检查，防止制动失灵，发生重物自坠现象。

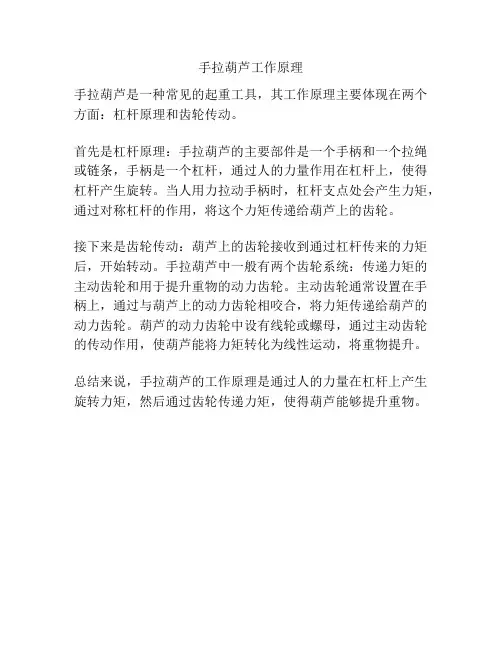

手拉葫芦工作原理
手拉葫芦工作原理
手拉葫芦是一种常见的起重工具，其工作原理主要体现在两个方面：杠杆原理和齿轮传动。
首先是杠杆原理：手拉葫芦的主要部件是一个手柄和一个拉绳或链条，手柄是一个杠杆，通过人的力量作用在杠杆上，使得杠杆产生旋转。
当人用力拉动手柄时，杠杆支点处会产生力矩，通过对称杠杆的作用，将这个力矩传递给葫芦上的齿轮。
接下来是齿轮传动：葫芦上的齿轮接收到通过杠杆传来的力矩后，开始转动。
手拉葫芦中一般有两个齿轮系统：传递力矩的主动齿轮和用于提升重物的动力齿轮。
主动齿轮通常设置在手柄上，通过与葫芦上的动力齿轮相咬合，将力矩传递给葫芦的动力齿轮。
葫芦的动力齿轮中设有线轮或螺母，通过主动齿轮的传动作用，使葫芦能将力矩转化为线性运动，将重物提升。
总结来说，手拉葫芦的工作原理是通过人的力量在杠杆上产生旋转力矩，然后通过齿轮传递力矩，使得葫芦能够提升重物。
详解HS-VT环链手拉葫芦
详解HS-VT环链手拉葫芦
结构：
HS 系列手拉葫芦采用对称排列二级正齿轮传动结构。
使用规则：
严禁超载使用。
严禁用人力以外的其他动力操作。
在使用前须确认机件完好无损，传动部分及起重链条润滑良好，空转情况正常。
起吊前检查上下吊钩是否挂牢。
严禁重物吊在尖端等错误操作。
起重链条应垂直悬挂，不得有错扭的链环，双行链的下吊钩架不得翻转。
操作者应站在与手链轮同一平面内拽动手链条，使手链轮沿顺时针方向旋转，即可使重物上升；反向拽动手链条，中午即可缓缓下降。
在起吊重物时，严禁人员在重物下做任何工作或行走，以免发生人身事故。
在起吊过程中，无论重物上升或下降，拽动手链条时，用力应均匀和缓，不要用力过猛，以免手链条跳动或卡环。
操作者如发现手拉力大于正常拉力时，应立即停止使用。
参数表：。
手动葫芦吊机原理
手动葫芦吊机原理手拉葫芦是一种使用简单，携带方便的手动起重机械，也称倒链，链条葫芦等名字，它适用于小型设备物品的短距离吊装，起重量一般在10吨，起吊高度一般在6米，而且还非常的省力，价格便宜，广泛适用于工厂，矿工，建筑等领域用作安装机械，吊装设备，特别是在无电源，空间狭窄的地方作业具有明显的优势。
手拉葫芦分类手拉葫芦被细分成了很多种类，常见的按材质被分为合金钢，不锈钢，防爆，铝合金手拉葫芦。
按外形被分为圆形，三角型，方形，迷你型手拉葫芦。
手拉葫芦结构手拉葫芦虽然看起来体型小巧，但它是由70多个部件组成，主要是由链轮，手拉链，传动齿轮，起重链条以及上下吊钩等几个大部件组成，传动方式一般为齿轮式传动，这也是现在最广泛的传动方式，由起重链轮传动，与下吊钩相连接的是起重链条，传递人力拽引动力的是手链条，下吊钩用于吊挂货物。
手拉葫芦工作原理手拉葫芦就是升级版的滑轮，完全继承了滑轮的优点，手拉葫芦省力就是利用力学原理，通过人力驱动手拉链条从而产生牵引力，利用齿轮传动方式，小齿轮带动大齿轮，将放大的力矩传递出来，以便带动起重链条完成对重物的起吊提升。
手拉葫芦向上提升货物时，向下拉动手链使手链轮作顺时针方向转动，手链轮转动，将摩擦片棘轮，制动器压成一体共同旋转，于是手链轮带动各传动齿轮传动，使起重链轮带动链条让货物平稳的提升，采用棘轮摩擦片式单向制动器，在载荷下能自动制动，棘爪在弹簧的作用下与齿轮咬合，保证货物停留在空中任何位置不会自行下坠。
下降时，向下拉动另一根手链条，使手链轮作逆时针转动，这时齿爪放开棘轮，在下吊钩等自重的作用下，可平稳的下降，在手链条停止拉动时，制动器立即恢复制动功能，使货物能在任意位置停住。
手拉葫芦铁链的制造手拉葫芦的主要部件是用合金钢材料制造，起重链条是手拉葫芦最重要和关键部件之一，材料采用合金钢，根据吨位不同，链条的规格也不同，1吨的链条直径为6毫米，3吨的链条直径为8毫米，了解一下链条是怎么制造出来的。
手拉葫芦原理
手拉葫芦原理
手拉葫芦是一种简单而又常用的起重工具。
它的原理基于杠杆原理和摩擦力的作用。
手拉葫芦主要由一个手柄、一个绳索和一个齿轮机构组成。
在使用时，将绳索绕在物体上，手柄上的齿轮通过一根轴与绳索相连。
当我们用力拉动手柄时，齿轮开始旋转，同时绳索也被卷起。
由于齿轮的齿数较多，所以绳索每拉一圈，齿轮旋转的角度较小，但力量却会得到放大。
这是因为杠杆原理的作用。
手柄与轴之间的距离较短，而绳索与轴的距离较长。
根据杠杆原理，当我们用力拉动手柄时，较小的力矩会转化为较大的力矩，从而使齿轮旋转。
另外，手拉葫芦的原理还涉及到摩擦力的作用。
在齿轮机构中，齿轮与绳索之间通过摩擦力互相作用，阻止了绳索的滑动。
这使得绳索能够通过齿轮的旋转产生拉力，从而起到起重的作用。
总的来说，手拉葫芦的原理基于杠杆原理和摩擦力的作用。
通过手柄的拉动，通过齿轮机构使绳索卷起，从而实现起重的目的。
它的简单、实用和高效性使得手拉葫芦成为了许多工地和仓库中不可或缺的工具。
手拉葫芦工作原理
手拉葫芦工作原理
手拉葫芦是一种常用的起重工具，其工作原理可以简单描述为利用人力或机械力来改变绳索方向，从而实现提升或下降重物的功能。
手拉葫芦主要由两个重要组成部分组成：主体和绳索。
主体部分包括齿轮箱、手柄、钢丝绳收放装置等。
绳索是连接主体和重物的关键部分。
当需要提升重物时，操作者会通过手柄使齿轮箱内的齿轮传动转动。
通过转动，齿轮会带动槽轮（也称为小齿轮）转动，而槽轮上有一条螺纹槽。
钢丝绳通过螺纹槽，在槽轮的作用下，被逐渐收紧和拉平。
当钢丝绳被拉紧后，重物将开始向上移动。
此时，操作者继续转动手柄，齿轮箱内的齿轮传动也会继续转动。
绳索随之再次通过齿轮箱内的齿轮传动，使槽轮继续转动，钢丝绳继续收紧，提升重物高度也随之增加。
当需要下降重物时，操作者则需要将手柄反向转动，并逐渐松开绳索。
这样一来，钢丝绳的张力会减小，重物也会受到重力作用而逐渐下降。
总结起来，手拉葫芦的工作原理基于转动齿轮箱内的齿轮，通过改变绳索的张紧程度来实现重物的提升和下降。
这一简单但有效的机械原理使得手拉葫芦成为了应用广泛的起重工具。
手拉葫芦的机械原理
手拉葫芦的机械原理手拉葫芦是一种常见的升降装置，它通过人力操作来实现物体的上升或下降。
那么，手拉葫芦的机械原理是什么呢？手拉葫芦的核心部件是手柄和绳索组成的传动机构。
当我们拉动手柄时，通过传动机构将力量传递给绳索，从而实现物体的升降。
下面我将详细介绍手拉葫芦的机械原理。
让我们从手柄开始说起。
手柄是我们操作手拉葫芦的部分，它通常呈把状，容易握持。
手柄的设计考虑到了人体工程学，使得操作者可以轻松地施加力量。
手柄与传动机构连接，传递力量给绳索。
传动机构通常由齿轮、链条或滑轮组成。
在手拉葫芦中，常见的传动机构是滑轮传动。
滑轮传动通过改变绳索的方向，使得施加在手柄上的力量可以有效地转化为上升或下降的力。
滑轮传动由滑轮和绳索组成。
滑轮是一个圆形的轮子，通常由金属或塑料制成，表面光滑。
绳索则通过滑轮的槽道穿过，形成一个闭合的传动回路。
在手拉葫芦的滑轮传动中，通常会有两个滑轮，一个称为驱动滑轮，另一个称为从动滑轮。
驱动滑轮与手柄相连，当我们拉动手柄时，驱动滑轮也会转动。
从动滑轮则与物体相连，当我们拉动手柄时，从动滑轮会通过绳索将力量传递给物体。
当我们拉动手柄时，驱动滑轮会转动，绳索也会跟着转动。
由于滑轮的槽道，绳索的长度在驱动滑轮和从动滑轮之间发生变化。
根据力的传递原理，当我们施加力量时，力量会在滑轮系统中传递，并且根据滑轮的数量和方向改变。
在手拉葫芦中，滑轮的数量通常为两个，且方向相同。
这样，当我们施加力量时，力量的大小不发生改变，但是可以改变力的方向。
通过改变绳索的方向，手拉葫芦可以实现物体的升降。
除了滑轮传动，手拉葫芦还常常配备制动装置。
制动装置用于控制物体的下降速度和停止物体的运动。
它通常由制动齿轮和制动螺钉组成。
当我们需要停止物体的运动时，可以通过旋转制动螺钉来使制动齿轮与滑轮接触，从而实现制动的效果。
总结起来，手拉葫芦的机械原理是通过手柄和传动机构将力量传递给绳索，从而实现物体的升降。
传动机构通常采用滑轮传动，通过改变绳索的方向，使得施加在手柄上的力量可以有效地转化为上升或下降的力。
手拉葫芦说明书
产品合格证明书1.产品名称: HS型手拉葫芦2.额定起重量: 吨3.起重高度: 米4.出厂编号:5.试验载荷: 额定起重量的0.5—3t 150% ； 5t—20t 125%本产品经检查合格准予出厂检验人员检验日期年月结构HS系列手拉葫芦采用对称排列二级正齿轮传动结构(参阅机件结构图),其主要零件有手链条、手链轮、制动器、5齿长轴、片齿轮、4齿短轴、花键孔齿轮、起重链轮和起重链条。
曳动手链条(15)、手链轮(9)转动、将摩擦片(11)、棘轮(14)、制动器座(10)压成一体共同旋转,5齿长轴(5)便转动片齿轮(8)、4齿短轴(7)和花键孔齿轮(6),这样,装置在花键孔齿轮上的起重链轮(4)带动起重链条(1),即能平稳地提升重物。
本机采用棘轮摩擦片式单向制动器,在载荷下自行制动,棘爪(17)在弹簧(16)的作用下与棘轮啮合,保证制动器安全工作。
使用规则1.在起吊重物前应估计一下重量是否超出了手拉葫芦的额定载荷,切勿超载使用。
2.在使用前,须对机件(如吊钩、起重链条、制动器等)以及润滑情况进行仔细检查,认为完好无损后方可使用。
3.起重前检查上下吊钩是否挂牢。
吊钩不得有歪斜及重物吊在吊钩尖端等不良现象。
起重链条应垂直悬挂,不得有错扭的链环,以免起吊时链条卡住,影响机件的正常工作。
4.操作者应站在与手链轮同一平面内曳动手链条(15),使手链轮(9)沿顺时针旋转,即可使重物上升;反向曳动手链条,手链轮退出制动器座(10),同时放松棘轮(14),棘爪(17)不起制动作用,重物即可缓缓下降。
5.在起吊重物时,严禁人员在重物下做任何工作或行走,以免发生人身事故。
6.在起吊过程中,无论重物上升或下降,曳动手链条时,用力应均匀和缓,不要用力过猛,以免手链条跳动或卡环。
7.操作者如发现拉不动时不可猛拉,更不能增加人员,应立即停止使用。
进行检查;(1)重物是否与其它物件牵连。
(2)葫芦机件有无损坏。
(3)重物是否超出了葫芦的额定载荷。
手拉葫芦的构造及种类
倒链的结构和种类链式起重机是一种使用简便，携带方便的手动起重机械，俗称倒链，手拉葫芦，以下统称倒链。
它适用于小型设备和重物的短距吊装，临时挂置，及吊装大型组件时的调整等。
起重量一般在5～200kN范围内。
倒链具有结构紧凑，手拉力小，使用稳当，较其他起重机械容易掌握。
一、倒链的构造和种类倒链由链轮、手拉链、传动机械、起重链及上下吊钩等几部分组成。
其中，机械传动部分又可分为蜗轮式传动和齿轮式传动两种。
由于蜗轮式传动的机械效率很低，零件易磨损，所以现在也很少使用。
齿轮传动的倒链也有几种型号，其中SH型是制造单位较多，颇受欢迎的一种倒链，W A型是在SH型基础上改进的新产品，SBL是采用新型机构传动，它的机械率高，但自重略比SH型重一些。
齿轮传动的倒链有片状倒链，其起重量小，一般为2.5～10kN，起重时提升速度从2.24～0.65m／s；另一种类型是行星齿轮倒链，最大起重量可达200kN。
二、倒链的工作原理当提升重物时，手拉链使键轮按顺时针方向转动，链轮沿着圆盘套筒上的螺纹向里移动。
而将棘轮和摩擦片都压紧在链轮轴上（链轮轴与圆盘牢固形成一体），棘轮圈只能顺时针方向转动，棘爪在棘轮圈上跳动发出嘻嘻之声，链轮右端的齿轮带动齿轮（也称行星齿轮）与固定圈相啮合，使齿轮沿着链轮轴为中心顺时针方向转动，同时带动驱动机构和起重链轮转动，使起重链子上升，当不拉手拉链之后，重物是靠自重产生的自锁现象和棘爪阻止棘轮圈逆时针方向转动而停止在空中。
反之，当松下重物时，手拉链使链轮按逆时针方向转动，链条沿着圆盘套筒上的螺纹向外移动，而将棘圈摩擦片和圆盘套筒分离，则链轮轴右端的齿轮、带动齿轮与固定齿轮相啮合，使齿轮沿链轴为中心逆时针方向转动，同时带动驱动机构和起重链轮转动，使起重链子下降，当不拉手拉链之后，因链轮停止转动时，起重链轮传动机构同样沿着逆时针方向继续转动，使圆盘摩擦片及棘圈相互之间互相压紧而产生摩擦力，棘轮圈受棘爪阻止不能向逆时针方向转动，于是摩擦力作用在螺纹上产生自锁，使重物停止在空中。
HSZ型手拉葫芦的拆装与原理简介(建筑助手)
HSZ型手拉葫芦的拆装与原理简介下面就为你介绍：结构：主要是由手链条、手链轮、制动器、五齿长轴、片齿轮、四齿短轴、花键孔齿轮、起重链轮和起重链组成。
其工作原理为：（参见明细图）拉动手链条（１５），手链轮（９）转动，将摩擦片（１１）、棘轮（１４）、制动器座（1０）压成一体，带动５齿长轴（５）旋转，５齿长轴与片齿轮（８）啮合，片齿轮与四齿短轴（７）压成一体，４齿短轴与花键孔齿轮（６）啮合，花键孔齿轮与起重链轮（４）以花键联接，带动起重链条（１），提升重物。
首先介绍一下手拉葫芦的零件明细（本图出自网络）下面为你实拍组装过程：零件介绍：零件上的编号为自编号，是便于向你介绍，跟明细图上的编号无关1、侧板2、手链轮 3 、起重链轮4、摩擦片(两片）5、外壳6、四齿短轴（跟平齿轮连在一起）7、棘轮8、轴承外套9、摩擦片座10、花键孔齿轮11、轴承滚珠12、外侧板13、固定钩14、五齿长轴（新的是坏的，旧的是好的）15 起重链靠轮16、手拉链17、起重链18、起重吊钩19、固定轴（连接两侧板）这就是起重轴，中间是镶入起重链的，左侧为花键轴,与花键孔齿轮配合涂抹锂基脂润滑脂是为了便于固定滚珠，当然，还起润滑的作用排好滚珠的样子四齿短轴轴套，图上标注误写“此”将套插入侧板孔内插好后的样子将组装好轴承的起重轴插入侧板安装上花键孔齿轮装好花键孔齿轮的样子这是五齿长轴，虽然是新买的，但看上去比旧的还旧左端螺纹是多头螺纹插入起重轮中心孔内安装弹簧卡外侧板，固定四齿短轴齿轮用的齿轮端已经组装好了反过来，组装另一端这是起重链靠轮，插到下端孔内依次装入固定钩、起重链将另一侧板对准、装入这是摩擦片座在装摩擦片座和摩擦片、棘轮之前，将棘轮钩扳到远离棘轮位置，以方便安装依次装上摩擦片座、摩擦片、棘轮、摩擦片装好后放下棘轮钩这是手链轮，有大面的一端装在靠摩擦片处这是另一端，拧到底后拧上螺丝，加装止退开口销拧紧螺丝后，看看侧面吧固定好起重链的一端将手拉链放入手拉链轮内盖好端盖拧紧螺丝将另一端盖盖上、固定至此完全组装好了，看看全貌吧还要看一下铭牌，这是个1吨的手拉葫芦最后看一下损坏的五齿长轴，齿形已经变成刀形了。
手拉葫芦说明书
产品合格证明书1.产品名称:HS型手拉葫芦2.额定起重量 :吨3.起重高度:米4.出厂编号:5.试验载荷:额定起重量的0.5 — 3t 150% ； 5t —20t 125%本产品经检查合格准予出厂检验人员检验日期年月结构HS 系列手拉葫芦采用对称排列二级正齿轮传动结构( 参阅机件结构图), 其主要零件有手链条、手链轮、制动器、 5 齿长轴、片齿轮、 4 齿短轴、花键孔齿轮、起重链轮和起重链条。
曳动手链条 (15) 、手链轮 (9) 转动、将摩擦片(11) 、棘轮 (14) 、制动器座 (10) 压成一体共同旋转 ,5齿长轴(5)便转动片齿轮(8) 、 4 齿短轴 (7) 和花键孔齿轮(6),这样,装置在花键孔齿轮上的起重链轮(4) 带动起重链条(1),即能平稳地提升重物。
本机采用棘轮摩擦片式单向制动器, 在载荷下自行制动, 棘爪 (17) 在弹簧 (16) 的作用下与棘轮啮合 , 保证制动器安全工作。
使用规则1. 在起吊重物前应估计一下重量是否超出了手拉葫芦的额定载荷, 切勿超载使用。
2.在使用前 , 须对机件 ( 如吊钩、起重链条、制动器等 ) 以及润滑情况进行仔细检查 , 认为完好无损后方可使用。
3.起重前检查上下吊钩是否挂牢。
吊钩不得有歪斜及重物吊在吊钩尖端等不良现象。
起重链条应垂直悬挂 , 不得有错扭的链环 , 以免起吊时链条卡住 , 影响机件的正常工作。
4. 操作者应站在与手链轮同一平面内曳动手链条(15), 使手链轮 (9) 沿顺时针旋转, 即可使重物上升 ; 反向曳动手链条 , 手链轮退出制动器座 (10), 同时放松棘轮 (14), 棘爪 (17) 不起制动作用 , 重物即可缓缓下降。
5.在起吊重物时 , 严禁人员在重物下做任何工作或行走, 以免发生人身事故。
6.在起吊过程中 , 无论重物上升或下降 , 曳动手链条时 , 用力应均匀和缓 , 不要用力过猛 ,以免手链条跳动或卡环。
手拉葫芦用途
手拉葫芦用途一、引言手拉葫芦是一种常见的物流工具，广泛应用于仓库、工厂、码头等物流场所。
它的作用是将重物从一个地方移动到另一个地方，提高工作效率，减轻劳动强度。
本文将详细介绍手拉葫芦的用途。
二、手拉葫芦的结构和原理手拉葫芦由手柄、齿轮箱、链条、吊钩等部分组成。
手柄通过齿轮箱与链条相连，当手柄转动时，齿轮箱会带动链条转动，从而使吊钩上下移动。
其原理类似于自行车的变速器。
三、仓库物流1.货物装卸在仓库中，货物需要频繁装卸。
使用手拉葫芦可以快速将货物从货架上取下或放回，并保证安全性。
2.货物搬运当需要将货物从一个区域移到另一个区域时，使用手拉葫芦可以省去人力搬运的过程，并且可以保证货物不受损坏。
3.堆垛机补充在仓库中，堆垛机只能够处理特定类型或规格的货物。
当需要补充其他类型或规格的货物时，使用手拉葫芦可以快速将货物补充到堆垛机的工作区域。
四、工厂生产1.生产线装配在工厂中，生产线需要频繁更换零部件或组装产品。
使用手拉葫芦可以将需要更换或组装的零部件快速移动到工作区域，提高生产效率。
2.原材料搬运在工厂中，原材料需要从仓库或外部运输到生产车间。
使用手拉葫芦可以快速将原材料搬运到车间，并保证安全性。
3.成品包装在工厂中，成品需要进行包装。
使用手拉葫芦可以将成品从生产线上取下并移动到包装区域，提高包装效率。
五、码头物流1.集装箱搬运在码头中，集装箱是最常见的货物形式之一。
使用手拉葫芦可以将集装箱从船上卸下并移动到堆放区域或卡车上。
2.散货搬运除了集装箱外，码头还有大量散货需要搬运。
使用手拉葫芦可以将散货从船上卸下并移动到堆放区域或卡车上。
3.船舶维护在码头中，需要对船舶进行维护和修理。
使用手拉葫芦可以将需要更换或修理的零部件快速移动到工作区域，提高维护效率。
六、总结手拉葫芦是一种非常实用的物流工具，广泛应用于仓库、工厂、码头等物流场所。
它可以提高工作效率，减轻劳动强度，并保证货物的安全性。
在不同的场所和任务中，手拉葫芦都有着不同的用途和重要性。
手拉葫芦原理
手拉葫芦原理手拉葫芦是一种简单而有效的机械装置，它利用一根绳索和滑轮系统来实现提升重物的功能。
在日常生活和工作中，我们经常会用到手拉葫芦来搬运重物，但是你是否了解手拉葫芦的工作原理呢？本文将为你详细介绍手拉葫芦的原理及其工作过程。
手拉葫芦的原理主要是利用滑轮和绳索的组合来增加提升重物的力量。
在手拉葫芦中，通常会有两个滑轮，一个固定在支架上，另一个则固定在提升重物的吊钩上。
绳索从支架上的滑轮开始，经过提升重物的滑轮后再回到手拉葫芦的手柄上。
当我们用力拉动手柄时，绳索会在滑轮系统中不断转动，从而实现提升重物的功能。
手拉葫芦的原理可以用简单的物理公式来解释。
根据牛顿第二定律，力的大小等于物体的质量乘以加速度。
在手拉葫芦中，我们施加的拉力会通过滑轮系统转化为提升重物的力量。
由于滑轮系统的设计，我们可以通过施加较小的力来提升较大质量的物体，这就是手拉葫芦能够实现提升重物的原理。
除了提升重物，手拉葫芦还可以通过改变滑轮的数量和布局来改变提升的速度和力量。
例如，如果我们增加滑轮的数量，就可以减小所需的拉力，但是提升的距离会相应增加。
这种原理也被应用在其他机械装置中，例如吊车和起重机等。
手拉葫芦的原理虽然简单，但是在实际使用中需要注意一些安全事项。
首先，要确保手拉葫芦及其组件没有损坏，特别是绳索和滑轮部分。
其次，在使用过程中要避免超载，以免造成意外伤害。
最后，在操作手拉葫芦时要注意力的均匀施加，避免突然用力或者突然放开手柄，以免造成意外事故。
综上所述，手拉葫芦是一种利用滑轮和绳索系统来实现提升重物的机械装置。
通过简单的物理原理，我们可以利用较小的力量来提升较大质量的物体，这为我们的生活和工作提供了极大的便利。
然而，在使用手拉葫芦时，我们也要注意安全问题，确保设备完好并且正确操作，以免发生意外事故。
希望本文能够帮助大家更好地理解手拉葫芦的原理和工作过程。
HSH-A619系列手扳葫芦原理特点
HSH-A619系列手扳葫芦
HSH-A619系列手扳葫芦工作原理
手扳葫芦是通过人力扳动手柄借助杠杆原理获得与负载相匹配的直线牵引力，轮换地作用于机芯内负载的一个钳体，带动负载运行。
它具有结构紧凑、重量轻、外形尺寸小、携带方便省力、zmjt054安全可靠、使用寿命长、手扳力小、对钢丝绳磨损小等优点。
它可以进行提升、牵引、下降、校准等作业。
若配置特殊装置，不但可以作非直线牵引作业，且可以很方便的选择合适的操作位置，或以较小吨位的机具成倍地扩大其负载能力，中煤集团对于较大吨位负载可以采用数个机具并列作业。
HSH-A619系列手扳葫芦产品简介
HSH-A619系列手扳葫芦是以一种轻小型，多用途手动起重、牵引机械，广泛应誓于电厂，矿山，造船，建筑，运输，邮电等部门的设备安装，物品起吊，机件牵引，散件捆绑，线路拉紧及焊接对位等场合，尤其在狭小的工作场所，野外高空作业和各种不同角度的牵拉更显其优越性。
手扳葫芦具有体积小、重量轻，外形美观、手扳力小、安全可靠，使用寿命长等显著优点。
HSH-A619系列手扳葫芦产品特点
安全可靠，经久耐用。
性能好，维修简便。
体积小，重量轻，携带方便。
手扳力小，效率高。
结构先进，外形美观.。
