第一节 金属固态相变的主要类型
一、固态相变的分类 3.按相变过程中原子迁移情况分类 ⑵非扩散型:旧相原子有规则地、协调一致地通过切 变转移到新相中;相界面共格、原子间的相邻关系不变; 化学成分不变。也称协同型转变。 (如马氏体转变,Fe,C都不扩散。) ⑶半扩散型:既有切变,又有扩散。 (如贝氏体转变,Fe切变,C扩散。)
09:39:01
《热处理原理及工艺》
第二节 金属固态相变的主要特点
一、新相和母相间存在不同的界面(相界面特殊) 1.共格界面
09:39:01
《热处理原理及工艺》
第二节 金属固态相变的主要特点
一、新相和母相间存在不同的界面(相界面特殊) 2.半共格界面
09:39:01
《热处理原理及工艺》
09:39:01
《热处理原理及工艺》
第一节 金属固态相变的主要类型
一、固态相变的分类 2.按平衡状态图分类 ⑹调幅分解——某些在高温下具有均匀单相固溶体组 织的合金,冷却到某一温度范围内时,可分解为两种结 构与原固溶体相同但成分有明显差别的微区的转变称为 调幅分解。 ⑺有序化转变——固溶体中,各组元原子的相对位置 由无序到有序的转变过程称为有序化转变。
《热处理原理及工艺》
第二节 金属固态相变的主要特点
五、易出现过渡相(过渡相(中间亚稳相)的形成) 固态相变阻力大,直接转变困难 协调性中间产物 (过渡相) +Fe3C M +Fe3C +(3Fe+C)


09:39:01
《热处理原理及工艺》
第三节 固态相变的形核
一、均匀形核(能量条件) 1.形核时的能量变化 相变驱动力 ⑴化学自由能(Δ Gv) Δ Gv~T曲线 随成分变化

金属固态相变原理

金属固态相变原理

金属固态相变原理
金属固态相变原理是指金属在一定条件下从一种晶体结构转变为另一种晶体结构的现象。

金属固态相变是金属材料性质变化的根本原因,对于金属材料的微结构和力学性能具有重要影响。

金属固态相变通常发生在固态下的高温和高压条件下。

当金属的温度或压力发生变化,原子间的相互作用力也会发生变化,从而引起晶体结构的转变。

金属固态相变的过程中,原子重新排列形成新的晶体结构,相应地,金属材料的物理性质和力学性能也会发生改变。

金属固态相变的原理是基于金属的晶体结构和原子间的排列方式。

金属材料的晶体结构可以分为多种不同的形态,包括体心立方结构、面心立方结构、六方最密堆积结构等。

不同的晶体结构具有不同的密堆积方式和原子排列方式,决定了金属材料的力学性能和物理性质。

金属固态相变的原理还涉及到金属的晶格畸变和原子扩散。

晶格畸变是指金属晶体结构在相变过程中的形变和畸变现象,它可以影响金属材料的晶体结构稳定性和力学性能。

原子扩散是指金属内部原子的迁移和重新排列的过程,是金属固态相变发生的基础。

总之,金属固态相变原理是基于金属材料的晶体结构和原子间的相互作用力,通过改变材料的温度、压力和其他外界条件,使金属发生晶体结构的转变,进而影响金属材料的物理性质和
力学性能。

这一原理对于金属材料的研究和应用具有重要的意义。

14第一章 金属固态相变基础

14第一章 金属固态相变基础

2 2 V V V V V V 等压膨胀系数 TP V P P TT V T P
一级相变
二级相变
一级、二级相变时,两相的自由能、熵及体积的变化
S T P
第一章 金属固态相变基础
§1 金属固态相变概论
1 相和相平衡
相:相是系统中均匀的(成分和性质相同或者 连续变化)、与其他部分有界面分开的部分。
描述相的稳定性——Gibbs自由能
G H TS
相平衡的条件:
GP,T minGP,T
非稳定态:不存在这种能垒, 则体系处于非稳定态,它一定 会转变为平衡态或亚稳态。
(2) 平衡脱溶转变
定义:高温过饱和固溶体缓慢 冷却过程中析出第二相的过程 表达式: α→ α′+θ 特点: (a) 新相的成分和结构始终 与母相的不同; (b) 母相不会消失。 钢中?
可发生脱溶转变的合金
例:钢冷却时A中析出Fe3CⅡ或F中析出Fe3CⅢ的过程
(3)共析转变
定义:合金冷却时,由一个固相同时析出两个 不同晶体结构固相的过程称为共析转变。 表达式: γ →α+β 钢中? 例:钢中的珠光体转变
亚稳态相:相的自由能并不处 于最低,但是与最低自由能态 之间有能垒相分隔;
平衡相:相的自由能最 低时——该相稳定 相平衡关系的描述—相图
两相平衡时——各元素在两相中的化学位相等 B元素在相 中的化学位
P E
A元素在相 中的化学位
G
G
A元素在相 中的化学位
B元素在相 中的化学位
x
2.4.2 不平衡转变
(1) 伪共析转变 定义:接近共析点成分的合 金,过冷到共析点以下发生 共析转变的过程。

第1章 金属固态相变基础

第1章 金属固态相变基础

41
d. 调幅分解 :由一种高温固 溶体,冷至某一温度范围, 分解为两种与原固溶体结 构相同,而成分不同的微 区的转变称为调幅分解 α→ α1 + α2 特点 : (a) 新形成的微区之间无明 显的界面和成分的突变; (b) 通过上坡扩散,最终使 均匀固溶体变为不均匀固 溶体。
42
e. 有序化转变: 固溶体中,各组元的相对位置
部(固溶体)原子的扩散,使铸锭(或铸件)晶
内化学成分均匀,组织达到或接近平衡状态,改 善复相合金中第二相的形状和分布,提高合金塑 性,改善加工性能和最终使用性能。
19
b. 基于回复、再结晶的退火 金属冷变形后组织处于亚稳状态,内能高、
强度硬度增加、组织发生变化,有时还出现织
构。若加热到一定温度,会发生回复、再结晶, 变形织构也会发生变化,从而在一定程度上消 除了由冷变形造成的亚稳定状态,使金属材料 获得所需组织、结构和性能。这种热处理还包
31
在实际应用中,无论哪一种具体的热处理工艺过程都 可归诸于上述某种热处理类型,或上述几种热处理类型 的结合。但必须指出,实际应用的热处理工艺多种多样, 而且迄今为止,我国尚无统一的热处理分类标准,在生 产中有些热处理也不一定按上述类别的名称命名。 各种形式的热处理在生产中不总是单独分开的,往往 在一次热处理过程中,同一种金属材料内部就发生了多 种形式热处理的复杂过程,即在金属材料内部进行着多 种固态转变,因此,在遇到实际问题时,必须从具体情 况出发,进行全面、综合分析。
16
基本热处理的主要类型
a. 均匀化退火(扩散退火) ① 退火 b. 基于回复、再结晶的退火 c. ② 淬火 ③ 时效或回火 基于固态相变退火
17
淬火
退火 温 度 时效/回火

1 金属固态相变基础

1 金属固态相变基础

非稳定相:若不存在这种能垒,则体系处 于非稳定态,这种状态是不稳定的,它一 定会转变为平衡态或亚稳态。
相变:在均匀一相或几个混合相内,出现
具有不同成分或不同结构(包括原子、离 子或电子的位臵或位向)或不同组织形态 或不同性质的相,称为相变。 固态相变:固态材料在温度和压力改变时 发生的相变。
1.1.2 金属固态相变的主要分类 1、按热力学分类:一级相变和二级相变
举例:
马氏体总是在奥氏体{111} 晶面上形成, 则{111}A为惯习面. 密排面{110} 与奥氏体密排面{111}A相平行 密排方向<111>与奥氏体密排方向<110>A相平行 则取向关系为:{110}||{111}A;<111>||<110>A
取向关系与相界面的关系:
当新相与母相间为共格或半共格界面时, 两相间必然存在一定的晶体学取向关系; 若两相间无一定取向关系,则其界面必 定为非共格界面; 但有时两相间虽然存在一定的晶体学取 向关系,也未必都具有共格或半共格界面, 生长时共格或半共格界面破坏。
五、晶体缺陷的作用
与液态金属不同,固态金属存在各种晶体 缺陷,如空位、位错、晶界等。在缺陷周围有 点阵畸变,储存畸变能,在固态相变时,释放 出来作为相变的驱动力,对固态相变起促进作 用。 具体作用: (1) 新相往往在缺陷处形核,提高形核率。 (2) 促进扩散过程,促进晶核生长。
六、 原子的扩散
(三) 非共格界面: 两相在界面上由于错配度大,无匹配关系。 特点:界面能高,应变能低。
二、两相间的晶体学关系(位向关系 与惯习面)
固态相变时新相与母相往往存在一定的晶体学关系。 惯习面:新相往往在母相一定的晶面族上形成,这种 晶面称为惯习面。 特征:(1) 惯习面上新相和母相的原子排列很相近, 能较好地匹配,有助于减少两相间界面能。 (2) 惯习面往往为新相主平面所平行的母相晶 面。 位向关系:新相、母相某些低指数晶面和晶向的对应 平行关系。

固态相变知识点整理 辽宁科技大学

固态相变知识点整理  辽宁科技大学

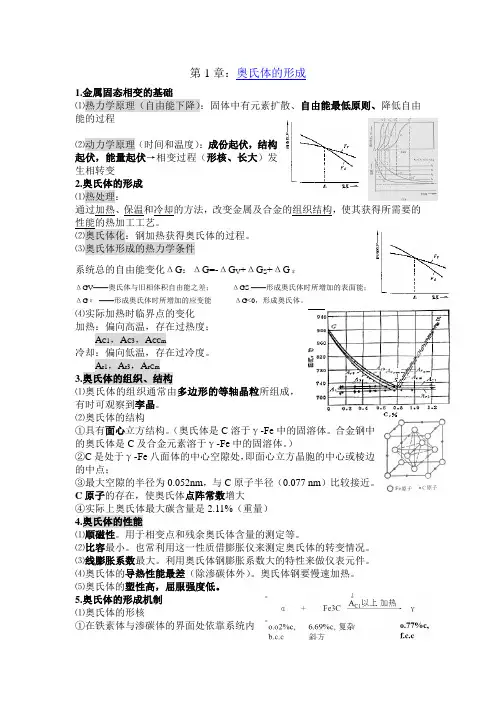

第1章:奥氏体的形成1.金属固态相变的基础⑴热力学原理(自由能下降):固体中有元素扩散、自由能最低原则、降低自由能的过程⑵动力学原理(时间和温度):成份起伏,结构起伏,能量起伏→相变过程(形核、长大)发生相转变2.奥氏体的形成⑴热处理:通过加热、保温和冷却的方法,改变金属及合金的组织结构,使其获得所需要的性能的热加工工艺。
