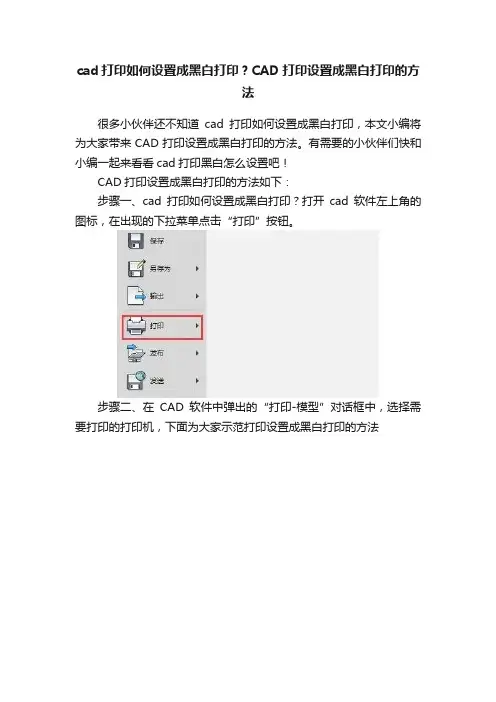

CAD黑白打印的设置方法!管用!

CAD打印设置

在模型空间绘制图纸，不同的图形线有各自的颜色、线型、线宽、图层等等属性。图形绘制完毕，单击绘图窗口下方的"布局1"标签，（在默认情况下，新建一个图纸文件后，AutoCAD2004自动建立一个布局，名称为"布局1"），进入默认的布局1，进行要在图纸空间中打印的一系列设置。

单击"布局1"标签，(或在"布局1"上选择右键菜单："页面设置")，弹出对话框。相关选项介绍如下,单击"打印设备"选项卡，如图1 。

1）打印机配置——选择系统打印机，可以是本地打印机，也可以网络打印机。

2）打印样式表（笔指定）——主要针对使用绘图仪的用户，在这里能够编辑适合自己的绘图参数指定，例如某一号的笔为何颜色，输出的图形线宽，线型等等，在此不再赘述。

单击“布局设置”选项卡：对话框如图2。

1）图纸尺寸和图纸单位——选择纸张大小，一般在打印设备确定后，该打印设备可支持的纸张类型就会在下拉列表中出现。

选择图纸单位——一般选择毫米。

2）图形方向——根据实际情况选择横向或者纵向。

3）打印区域

这里的相关概念初学者很容易混淆，故有必要解释一下。

概念解释：

布局：打印所创建布局中的图形。

范围：所打印图形为绘图界限（Limits命令）设定的范围。

显示：打印当前屏幕显示的图形。即使只显示局部（例如用放缩工具放大时），也只打印屏幕显示的部分。

窗口：返回到绘图窗口进行选择，将矩形选择框内的图形打印。

以上打印范围可根据情况灵活使用，但要注意它们的不同之处，还要理解模型空间和图纸空间的区别。

4）打印比例——缩小的比例从1：1到1：100，放大的比例从2：1到100：1，可以根据需要选择。

指定单位对应：1mm相当于模型空间中的N绘图单位。

缩放线宽——图形一般要按比例绘制，根据相关绘图标准，各种图线要设定不同线宽。

比如可见轮廓线为0.4mm，在打印时如果改变比例，此选项将决定线的宽度是否随之按比例改变。

5）打印偏移——在此设定图形在纸张上X,Y方向的偏移量，一般采用默认数值即可。

6）着色视口选项——选择要图纸的打印质量。

7）打印选项——一般采用默认选项即可。

上述选项选择好之后，接下来就要创建视口，安排图纸。

视口是一个很重要的概念，这里简单的说明一下。

概念解释：

视口，好比是观察图形的不同窗口。透过窗口可以看到图纸，所有在视口内的图形都能够打印。视口的另一好处是，一个布局内可以设置多个视口，如视图形中的俯视图，主视图，侧视图，局部放大等视图可以安排在同一布局的不同视口中打印输出。

视口可以是不同形状，比如圆形，多边形，多个视口内能够设置图纸的不同部分，并可设置不同的比例输出。

这样，在一个布局内，灵活搭配视口，可以创建丰富的图纸输出，使其更加有说服力和可读性。

而上述这一切都是“图纸空间”的专利，在模型空间内是做不到的。到此，你也许对图纸空间有了进一步的了解。

简要看一下视口的相关工具栏：如图3。

1）显示视口——对话框如图4。在这里可以方便的设置内定的视口。

2）单个视口——在新建的布局中创建矩形的区域作为单个视口。

3）多边形视口——在布局内绘制一个规则或者不规则的多边形区域作为视口。

4）将对象转为视口——将用绘图工具绘制的封闭图形转换为视口。

5）裁剪现有视口——将现有的视口裁剪为多边形形状。

6）按图纸空间缩放——其实是设置布局里视口中图形的打印比例，如图5。注意它和在模型空间里绘图比例有所不同，比如你可以在模型空间里1：1绘图，但是可在布局内按

2：1或其他比例打印输出。

在调整视口时先要激活它，然后调整视口内的图形。这一切其实很容易，在视口内双击可激活它，这样就可以象在模型空间中一样编辑更改图形。

注意激活视口后，它的边框线变粗，此时可以用平移（Pan）放缩（Zoom）命令，进行粗调，比如图形在图纸和视口中尽量居中，图形的大小不要超出视口和打印范围。在视口工具栏上选择合适的输出比例，比如2：1。

一切调整好了，在视口外双击即可取消激活，此时只能平移和缩放查看图形而不能编辑它。

调整完毕，下面要进行打印前的预览。在"布局1"右键菜单上选择"打印"，进入"打印"对话框。如图6。它和进入布局时的设置非常类似，但是注意，在"打印范围"下，打印范围

有了改变：

当前选项卡——只将目前布局（包含所有视口）中的图形打印，

所有选项卡——可输出整个CAD文件中的所有图纸。

单击"完全预览"，预览时可以用缩放和平移工具查看，如图7。如有不适，可重新调整布局和视口。

（图7图片较大，请拉动滚动条观看）

打印预览没有问题，返回后单击"打印"就可输出图纸了。

关于布局的总结

视口是在布局的基础上建立的。布局的一大好处是，大型和多张图纸，能够将不同的图纸指定在多个布局中，每个布局中又能灵活设置比例和不同的视口，如果全部设置正确无误，只需选择"打印全部布局"就可大功告成。

1）关于布局视口中的图形，超出视口部分将不能打印。一个打印布局中可设置多个不同大小和形状的视口，如图8，还可以指定某一个视口打印与否。

2）在打印预览中，各个范围界限的意义如图9。

3）在AutoCAD2004中，如果在图纸空间（布局）中打印，打印设置将随图形文件的保存在布局中。

4）布局样板也可以从AutoCAD2004的*.DWG和*.DWT文件输入，还可以利用现有样板创建新的布局，这样，新的图形布局将使用样板中的图纸空间及页面设置，在图纸空间中显

示的是布局几何图形和视口对象。这也算是打印布局模板的理论解释。

5）打印区域请选择"布局"。注意打印布局只有在图纸空间使用。

6）要充分利用AutoCAD2004的打印功能，最好按以下步骤进行：在模型空间中绘制图形，在页面设置中设施打印设备及相关设定，切换到布局选项卡，安排打印用的视口和视图，打印预览，打印图形。

(转自“园林学习网”/thread-5384-1-1.html)

/

/

/
