基尔霍夫定律练习题
基尔霍夫定律练习题基尔霍夫定律练习题基尔霍夫定律是电路分析中的重要原理，它可以帮助我们解决复杂的电路问题。
在这篇文章中，我将为大家提供一些基尔霍夫定律的练习题，帮助大家更好地理解和应用这个定律。
练习题一：简单电路假设有一个简单的电路，由一个电源和两个电阻组成。
电源的电压为12伏特，电阻1的阻值为4欧姆，电阻2的阻值为6欧姆。
我们需要求解电路中的电流。
解答：根据基尔霍夫定律，我们可以得到以下方程：12 = I1 * 4 + I2 * 6其中，I1和I2分别代表电流通过电阻1和电阻2的大小。
通过解这个方程组，我们可以得到I1和I2的值。
练习题二：复杂电路现在考虑一个稍微复杂一些的电路，由一个电源和三个电阻组成。
电源的电压为24伏特，电阻1的阻值为8欧姆，电阻2的阻值为12欧姆，电阻3的阻值为16欧姆。
我们需要求解电路中的电流。
解答：同样根据基尔霍夫定律，我们可以得到以下方程：24 = I1 * 8 + I2 * 12 + I3 * 16其中，I1、I2和I3分别代表电流通过电阻1、电阻2和电阻3的大小。
通过解这个方程组，我们可以得到I1、I2和I3的值。
练习题三：并联电路考虑一个并联电路，由一个电源和两个并联的电阻组成。
电源的电压为20伏特，电阻1的阻值为10欧姆，电阻2的阻值为15欧姆。
我们需要求解电路中的电流。
解答：在并联电路中，电流会分流，通过每个电阻的电流之和等于总电流。
根据基尔霍夫定律，我们可以得到以下方程：I = I1 + I2其中，I代表总电流，I1和I2分别代表通过电阻1和电阻2的电流。
另外，根据欧姆定律，我们还可以得到以下方程：20 = I1 * 1020 = I2 * 15通过解这个方程组，我们可以得到I1和I2的值，从而求解出总电流I。
通过以上的练习题，我们可以看到基尔霍夫定律在解决电路问题中的重要性。
无论是简单的电路还是复杂的电路，基尔霍夫定律都能够帮助我们找到解决问题的方法。
基尔霍夫电流定律例题详解
基尔霍夫电流定律例题详解好嘞，今天咱们聊聊基尔霍夫电流定律，顺便举个例子，搞懂它。
大家知道电流就像河水一样，流来流去，咕噜咕噜的。
基尔霍夫这个老兄的定律就像是对电流的一种“交通规则”，让大家明白，流向哪里、汇合在哪里，都是有讲究的。
想象一下，你在一条小河边，河水从不同的地方汇聚到一起。
这就是基尔霍夫电流定律的精髓。
简单来说，任何一个节点，也就是电流汇合的地方，流进这个节点的电流总和，得等于流出这个节点的电流总和。
也就是说，河水流进来的总量，和流出去的总量必须相等。
这样一来，水不会无缘无故地消失，听起来是不是很有道理？咱们来举个例子，假设有一条电路，上面有三个电流，分别是I1、I2和I3。
I1是从电池流出来的电流，I2是流入某个设备的电流，I3则是从设备流出的电流。
根据基尔霍夫的定律，咱们就能列出一个公式：I1 = I2 + I3。
这就像是你在聚会上，喝饮料的朋友和吃零食的朋友，他们的饮料总得和你一开始倒的饮料相等，才不会出现饮料消失的情况。
说到这里，大家可能会问，这个电流到底是怎么计算的呢？其实很简单，电流的单位是安培，代表着每秒钟通过某个点的电荷量。
如果有些电流是从某个电源流出，其他电流又从设备里流出，那就得好好算算，确保每个电流都不会缺斤短两。
就像咱们买东西一样，要确保每一分钱都花得明明白白，才能不被宰。
还有一点非常有意思，基尔霍夫的定律不仅在电路中适用，在其他领域也能找到影子。
比如，交通规则中，不同的车流量也是要和谐共处的。
如果每辆车都往某个地方开，结果堵得水泄不通，那就得考虑怎么引导流量，避免交通事故。
电流的世界和咱们的生活其实是相通的，搞清楚电流的流向，就像理解人生的起起伏伏，处处有道理。
不过，了解这些可不止停留在表面，咱们得动手试试。
可以拿一个简单的电路板，连接几个电源和灯泡，实际测量一下电流的变化。
眼看着灯泡亮起，心里那个激动啊，真是美滋滋的。
就像看着家里的花开了一样，心里别提多高兴。
基尔霍夫定律课件-讲课PPT课件
9
也可以表述为：
在电路中任一时刻，流入任一节点 的支路电流与流出该节点的支路电流的 代数和为零
I 0
I1 I5
A
I2
I4
I3
编辑版pppt
10
例 1：求电路中的电
流I1和I2
3A
注意：应用基尔霍夫电流定律时
必须首先假设电流的参考方向，若
10A I2
A
5A B
10A
2A I1
求出电流为负值，则说明该电流实
际方向与假设的参考方向相反。
编辑版pppt
11
2.列节点电流方程的步骤
1 找出节点 2 假设电流方向 3 根据基尔霍夫电流定律，列出节点电流约束方程 4 说明正负号代表的意义
编辑版pppt
12
3.知识推广
判断电路中电流之间的关系
E1
从由电节路点右A端可可知得 I1+I2 =I3 A
结论
E2
I1
R1
请同学试用KCL定律解释“单线带电操作的安全性”
三、预习下节课的内容：
基尔霍夫电压定律
编辑版pppt
15
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
17
I2
R2
I3
基尔霍夫电流定律可以推广 应用于任意假定的封闭面
R5 R3
R4
编辑版pppt
13
课堂小结
1. 四个基本概念：
支路、节点、回路、网孔
2. 基尔霍夫电流定律： I 0
3. 基尔霍夫电流定律的知识推广
编辑版pppt
14
课后作业
一、巩固性作业（必做题）：
23页 6和7题
基尔霍夫定律练习题
基尔霍夫定律练习题一、选择题1. 基尔霍夫电流定律（KCL）描述的是：A. 节点处电流的总和B. 电路中电压的总和C. 电路中电阻的总和D. 电路中功率的总和2. 基尔霍夫电压定律（KVL）适用于：A. 串联电路B. 并联电路C. 任意闭合电路D. 只有电源的电路3. 根据KCL，一个节点处流入的电流与流出的电流之和等于：A. 0B. 1C. 电流的绝对值D. 电流的两倍4. 基尔霍夫定律不适用于以下哪种电路：A. 直流电路B. 交流电路C. 脉冲电路D. 以上都不适用5. 在应用KVL时，如果一个闭合回路中包含多个电源，那么这个回路的总电压等于：A. 所有电源电压之和B. 所有电源电压之差C. 所有电源电压的绝对值之和D. 所有电源电压的平方和的平方根二、计算题6. 假设有一个电路，其中包含三个节点A、B和C，节点A与节点B之间的电流为I1，节点B与节点C之间的电流为I2，节点C与节点A之间的电流为I3。
如果I1=5A，I2=-3A，I3=8A，请根据KCL计算节点A的电流。
7. 考虑一个简单的串联电路，其中包含一个电源和一个电阻。
电源电压为12V，电阻为4Ω。
使用KVL计算通过电阻的电流。
8. 一个电路由两个串联的电阻R1和R2组成，R1=100Ω，R2=200Ω，电源电压为24V。
请计算通过R1和R2的电流，并验证KVL是否成立。
9. 一个电路包含一个10V的电源和两个并联的电阻，R1=5Ω，R2=10Ω。
计算通过每个电阻的电流，并使用KCL验证节点处的电流。
10. 一个闭合电路由两个并联的电源组成，电源1的电压为15V，电源2的电压为-5V。
电路中还包含一个10Ω的电阻。
使用KVL计算通过电阻的电流。
三、简答题11. 解释基尔霍夫电流定律的物理意义，并给出一个实际电路的例子。
12. 描述基尔霍夫电压定律的工作原理，并解释为什么它适用于闭合电路。
13. 基尔霍夫定律在分析复杂电路时有哪些优势？14. 如果在一个电路中，应用KCL后发现某个节点的电流不为零，这意味着什么？15. 举例说明在哪些情况下，KVL可能不适用，以及如何通过其他方法解决这些问题。
基尔霍夫定律-讲义

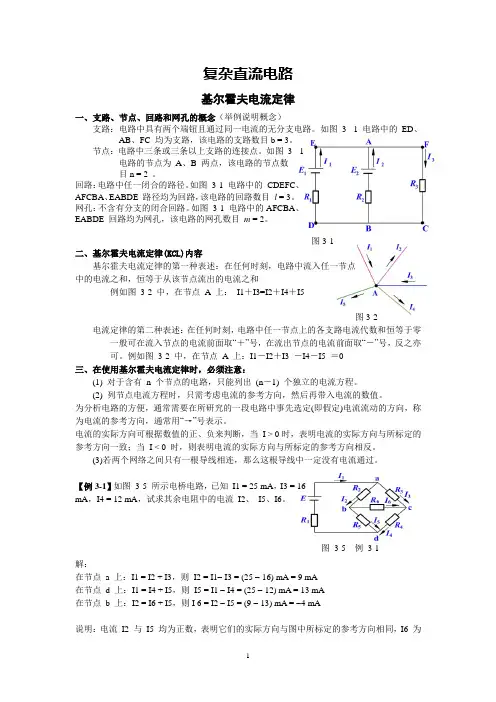

复杂直流电路基尔霍夫电流定律一、支路、节点、回路和网孔的概念（举例说明概念）支路：电路中具有两个端钮且通过同一电流的无分支电路。
如图 3 - 1 电路中的ED、AB、FC 均为支路，该电路的支路数目b = 3。
节点：电路中三条或三条以上支路的连接点。
如图3 - 1电路的节点为A、B 两点，该电路的节点数目n = 2 。
回路：电路中任一闭合的路径。
如图3-1 电路中的CDEFC、AFCBA、EABDE 路径均为回路，该电路的回路数目l = 3。
网孔：不含有分支的闭合回路。
如图3-1 电路中的AFCBA、EABDE 回路均为网孔，该电路的网孔数目m = 2。
图3-1二、基尔霍夫电流定律(KCL)内容基尔霍夫电流定律的第一种表述：在任何时刻，电路中流入任一节点中的电流之和，恒等于从该节点流出的电流之和例如图3-2 中，在节点A 上：I1＋I3=I2＋I4＋I5图3-2 电流定律的第二种表述：在任何时刻，电路中任一节点上的各支路电流代数和恒等于零一般可在流入节点的电流前面取“＋”号，在流出节点的电流前面取“－”号，反之亦可。
例如图3-2 中，在节点A 上：I1－I2＋I3 －I4－I5 ＝0三、在使用基尔霍夫电流定律时，必须注意：(1) 对于含有n 个节点的电路，只能列出(n－1) 个独立的电流方程。
(2) 列节点电流方程时，只需考虑电流的参考方向，然后再带入电流的数值。
为分析电路的方便，通常需要在所研究的一段电路中事先选定(即假定)电流流动的方向，称为电流的参考方向，通常用“→”号表示。
电流的实际方向可根据数值的正、负来判断，当I > 0时，表明电流的实际方向与所标定的参考方向一致；当I < 0 时，则表明电流的实际方向与所标定的参考方向相反。
(3)若两个网络之间只有一根导线相连，那么这根导线中一定没有电流通过。
【例3-1】如图3-5 所示电桥电路，已知I1 = 25 mA，I3 = 16mA，I4 = 12 mA，试求其余电阻中的电流I2、I5、I6。
基尔霍夫定律经典例题与解析
基尔霍夫定律经典例题与解析基尔霍夫定律，听起来有点复杂，但其实它就像生活中的一些规则，简单明了。
想象一下，你在家里做饭，水开了之后，要把火调小点，不然锅里的水就会溢出来。
这个过程跟基尔霍夫的定律有点像，主要分成两个部分，电流法则和电压法则。
先说说电流法则。
它的意思是，在一个节点上流入的电流总和等于流出的电流总和。
就像是朋友们聚会，大家进来喝饮料，喝完了就得出去找更多的。
假如你家里有个大大的沙发，沙发上坐满了人，但进进出出的人数总是相等，绝不会多一个或者少一个。
这个法则在电路里同样适用，电流不会凭空产生，也不会凭空消失，它只是不断地在节点间流动。
大家在聚会上聊得热火朝天，但一旦有人要离开，总有新朋友进来补位，不然沙发上就会空出位置，这样就不热闹了。
接着我们来聊聊电压法则。
这个法则就像是你去买东西，要么省钱，要么花钱。
它说的是在一个闭合电路中，所有电压的升高和降低相加的结果等于零。
换句话说，就像你买东西花了多少钱，最后得出的总账是个平衡的状态，不能是亏本也不能是赚钱。
如果你在商店里买了一些东西，花了一些钱，但你同时用优惠券省了些钱，最终的钱数得平衡过来，不能一头热，花了很多却没买到东西。
好，咱们来个例子，帮助大家更好地理解这两条定律。
想象一下，你在朋友的生日派对上，大家一起来庆祝。
有的朋友带了蛋糕，有的朋友带了饮料。
这里就像是电流，有的人带来，有的人带走。
派对上，大家开开心心，饮料和蛋糕都在流动。
有人吃蛋糕，有人喝饮料，但最终，带来的食物和饮料都得有个平衡，不然就会出现“吃光光”的尴尬局面。
再来看电压法则。
假如这个派对的预算是100元，你的朋友们分摊了这些费用。
有的人花了30元，有的人花了50元，还有人只带了自己就算了。
如果把这些费用加在一起，发现正好是100元，那这个派对就圆满了。
但如果一开始预算是100元，结果花了150元，那就要开会了，得找出到底是哪个朋友在这方面大手大脚，或是没有认真分摊费用。
基尔霍夫定律习题
授课时间：教案序号：
教学课题基尔霍夫电流定律
教学地点
教学目标1.掌握基尔霍夫电流定律的内容2．能正确应用基尔霍夫电流定律
教学重难点基尔霍夫电流定律的内容及应用基尔霍夫电流定律的应用
课型
习题课教
法
启发诱导、实验观
察、分析推理、练
习巩固
教
具
教学过程及内容师生活动活动目的
（基尔霍夫电流定律的应用）
例1：写出下图的电流
方程
学生答：
图1：I
1+I
3
=I
2
+ I
4
+ I
5
图2：I
1=I
2
+I
3
教师板书
掌握定律的内容
例2：求下图中的电流I（已知电流的方向求电流的大小）
解解：根据基尔霍夫电流定律可得：I+5=10+2
I=7A
例3：求I（求电流的方向和电流的大小）
解：设I的方向为流出A点，如图：
根据基尔霍夫电流定律可得：
5=I+10+2
I= -7A
归纳总结：
在使用电流定律时，必须注意，为分析电路的方便，通
常需要在所研究的一段电路
中事先选定(即假定)电流的
方向，叫做电流的参考方向，
通常用“→”号表示。
电流的实际方向可根据数值
的正、负来判断，当I > 0
师：以上是已知电流方向的情况，但实际上往往事先并不知道电流方向
师：跟上题比较这题要求的I不知道方向，那么我们可以先假设它的方向
（老师提问：“-”号表示什么意思呢）
（让学生比较例2、例3找
答案）
结论：“-”并不表示大小，
仅表示实际方向与假设的
方向—参考方向相反。
正确的掌握定律。
最新基尔霍夫定律典型练习题(经典)
基尔霍夫定律课堂练习
1．叫支路。
2．叫节点。
3．叫回路。
4．叫网孔。
5．基尔霍夫电流定律又叫节点定律，它指出：。
6．基尔霍夫电压定律又叫回路定律，它指出：。
7．如图所示的电路中有个节点，条支路，个回路，个网孔。
第7题第8题第9题
8．如图所示的电路中有个节点，条支路，个回路，个网孔。
9．如图所示电路中，已知E=12V，内阻不计，电阻R1，R2两端的电压为2V和6V，极性如图，那么电阻R3，R4，R5两端的电压分别为，和。
并在图上标出电阻两端的实际电压极性。
10．如图所示为一网络的一部分，则I1= ，I2= 。
11．如图所示，电流I= 。
12．电路如图所示，电压U= 。
第10题第11题第12题
14．电路如图所示，电流I的值为。
U S的值为。
第14题第15题
15．电路如图所示，U AB为。
16．电路如图所示，电流表读数为0.2A,E1=12V,内阻不计，R1=R3=10Ω，R2=R4=5Ω，用基尔霍夫电压定律求E2的大小（内阻不计）。
18．下图电路中，I等于多少？
19．如图电路中，已知I1=0.8mA,I2=1.2mA,R=50KΩ,则电压U是多少？
20．如图所示的电桥电路中已知电阻R1，R2和R3中的电流分别为25mA,15mA和10mA,方向如图中所示，那么电阻R4，R5和R6中的电流分别为多少？并且在图上标出电流方向。
21．如图是某电路中的一部分，其中安培表读数为10A，求电压U。
基尔霍夫定律练习题教学文案
基尔霍夫定律练习题基尔霍夫定律一.填空题1. 能应用—电路和_电路的规律进行分析和计算的电路，叫简单电路.这种电路可用定律进行分析和计算.不能应用—电路和________ 电路的规律进行分析和计算的电路叫复杂电路，适用此电路重要定律是2. 三个或三个以上电流的汇聚点叫 _ .两个—节点间的任一电流所经过的路径叫—.电路中从某一节点出发，任意绕行回到原出发点的闭合路径叫—.最简单的回路叫_任何一个独立的回路中，必须至少包含一条其它 _中没有用过的新.3. 基尔霍夫第一定律也叫_____ 定律，可用字母—表示.其数学表达式工.1=0含义是:进某一—的全部电流之和恒等于零；数学表达式刃入=习出的含义是：进入某一节点的全部电流之际—恒等于流出该节点的全部电流之—.4. 基尔霍夫第二定律也叫_____ 定律，可用字母—表示.其数学表达式.刃=0含义是:沿回路绕行一周，沿途各部分—的—恒等于零;数学表达式工E=R R的含义：沿回路绕行一周，沿途各电动势的—恒等于沿途各—两端电压的—.5. 应用基尔霍夫定律列节点电流方程时，若电路中有n个节点，就可以列出—个的节点电流方程若电路中有m条支路，应该列出—个—的回路电压方程.6. 如果某复杂电路有3个节点,3个子网孔,5条支路，要采用支路电流法求解各支路电流共应列出其—个方程.其中，节点电流方程—个，回路电压方程—个.7. 基尔霍定律是进行电路—和—的—的最___________ 的定律.它适合于电路.8. 如图.有—个节点，其中独立的节点—个,有—条支路;有—个回路，有—网孔.9. 如图，应用支路电流法求解的五个方程应是.(1) _ (2) _ (3).选择题 1. 如图电路属于(2 .如图.为某一电路中的一个节点，则I4是(3 .如图，E i =10V,E 2=25V,R I = 5Q,R 2 = 10Q ,l=3A,则 I i 与丨2 分别是() A.1A,2AB.2A,1AC.3A,0A D .0A, 3A4.如图，E 1=12V,E 2=9V,R 1=R 6=1 Q ,R 2=0.5Q ,R 3=5Q ,R 4=6Q ,R 5=3 Q,则 A,B 两点电位()A.V A >V B ,B,V A <V B .C.V A =V B D.V A —V B =0相反6. 如图，两个网络A,B 之间用一根导线a 相连.则导线a 中的电流强度i()10•电路中各点的电位都是 ，参考点而言的•如果事先没有A 直流电路E 交流电路C 简单电路D. 复杂电路E.线性电路F.非线性电路R3 —E1AJO Gi A BR6 ■E2二 I5.当电1 路开路时A 电源的电动势与电 R2~1 I kAaRI1 E 1IABA. 匚小相等!方向相反一.同一物理量C 大小相等，方向相反 ，谈电路中某点电位就毫无意义了.在计算电路中某点电考点的R2位时, "rC i的R 电二(J D.大小不等，方向A. —定为零B 一定不为零C不一定为零也可能为零，要视具体情况而定7. KCL定律适用于:（）A.电路中的节点B.电路中任一假定圭寸闭面C.电路中的网孔，回路D电路中的任一假想回路8. 有一电流表Rg=1000Q,lg=100uA,现要改装成量程为了1A的安培表，可用（）方法,若要改装成量程为了1V的伏特表,可用（）的方法A.并联,10Q电阻B串联,0.1 Q电阻C并联,0.1 Q电阻D.串联,9K Q电阻9. 下列说法中，正确的说法有:（）A. 基尔霍夫电流定律可推广应用于电路中任意一个假想封闭面B. 2=0,正负号与事先标定的各支路，电流的正负号是一致的C. 基尔霍夫电压定律应用于电路中任一闭合路径，且这一路径可以是开路的.10. 进行电路分析的最基本定律是（）A.叠加原理B戴维南定理C.欧姆定律D,基尔霍夫定律11. 在使用基尔霍夫定律工E=R R时,（）A.应首先设定电流表正方向B.沿回路绕行方向可以作选C.E的方向与绕行方向一致时,E取正值D.I的方向与绕向一致时,IR取正值12. 如图，节点数和支路数分别为（）A.2B.3C.4D.5三计算题1.如图.已知 R i =2Q ,R 2=3Q .R 3=5Q ,R 4=4Q .E I =36V,E 2=16V,E 3=12V,各电源的内阻d均忽略不计，令e 点为参考点,求(1)各点的电位和ad 两点间的电压Uad.(2)若改f 点为参考点，求其它各点的电位及ad 两点间的电压yUad.b2. 如图.已知l=20mA,l 2=8mA,l 4=15mA,求其余各电阻中的电流3. 如图，已知 11=5mA 」2=16mA,I 3=8mA,I 4=6mA,R 1=3K Q ,R 2=2K Q ,R 3=5K Q ,R 4=10KQ ,E 2=6V,求(1)E 1 为多少,(2)求 Uab.4. 如图，已知 R 1=R 2=R 3=R 4=10Q ,E 1=12V,E 2=9V,E 3=18V,E 4=3V,求用基尔霍夫定律 求回路中的电流及E,A 两端的电压？R3RE 1R3R4E1E2 R2c R1R2R1R2 E3±F-r E3E1R45. 如图，利用基尔霍夫电压定律列方程6. 如图，电流的参考方向如图，已知l i=4A,l2=7A,l4=10A,l5=25A,求|3,|67. 如图，已知E I=20V,E2=4V,R I=10Q,R2=2Q,R4=3Q,电压表的读数为了6V,试求电阻R38. 如图.当开关S断开和闭合时,a点电位各为多少？E2R19I1R2R3R4I4□~I I~心12 A----- I3B —16尿6R5-M5仅供学习与交流，如有侵权请联系网站删除谢谢6+ 12 vd o12Qi b5QR2R 49. 如图，已知,U i=12V,U 2=-6V,R I =R2=20K Q,R3=10K Q,求a点的电位及各电阻中的电流•。
基尔霍夫定律练习题
基尔霍夫定律练习题基尔霍夫定律是电路分析中的基本原理，它描述了在电路中电流和电压之间的关系。
为了更好地理解和运用基尔霍夫定律，下面将给出一系列基尔霍夫定律练习题，帮助读者巩固对该定律的理解。
练习题一：简单串联电路在一个串联电路中，有三个电阻器连接在一起，分别为R1 = 10欧姆，R2 = 20欧姆和R3 = 30欧姆。
电流的总电压为V = 12伏特。
根据基尔霍夫定律，计算电路中每个电阻器上的电压。
解答：根据基尔霍夫定律，我们可以得到以下方程：V = V1 +V2 +V3V1 = I × R1V2 = I × R2V3 = I × R3将V = 12伏特代入上述方程，可以得到：12 = I × 10 + I × 20 +I × 30整理方程，得到：12 = I × (10 + 20 + 30)解方程可以得到：I = 12 / 60 = 0.2安培代入I的值，可以计算出每个电阻器上的电压：V1 = 0.2 × 10 = 2伏特V2 = 0.2 × 20 = 4伏特V3 = 0.2 × 30 = 6伏特因此，在该串联电路中，R1上的电压为2伏特，R2上的电压为4伏特，R3上的电压为6伏特。
练习题二：并联电路在一个并联电路中，有三个电阻器连接在一起，分别为R1 = 10欧姆，R2 = 20欧姆和R3 = 30欧姆。
电流的总电压为V = 12伏特。
根据基尔霍夫定律，计算电路中总电流和每个电阻器上的电流。
解答：根据基尔霍夫定律，我们可以得到以下方程：I = I1 + I2 + I3I1 = V / R1I2 = V / R2I3 = V / R3将V = 12伏特代入上述方程，可以得到：I = 12 / 10 + 12 / 20 + 12 / 30整理方程，得到：I = 12 × (1/10 + 1/20 + 1/30)计算得到I ≈ 1.8安培。
基尔霍夫定律实验讲稿
基尔霍夫定律实验讲稿下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!基尔霍夫定律，也称基尔霍夫电流定律，是电流分析中最基本、最重要的定律之一。
(完整版)基尔霍夫定律典型练习题(经典)
基尔霍夫定律讲堂练习
1．叫支路。
2．叫节点。
3．叫回路。
4．叫网孔。
5．基尔霍夫电流定律又叫节点定律，它指出：。
6．基尔霍夫电压定律又叫回路定律，它指出：。
7．如下图的电路中有个节点，条支路，个回路，个网孔。
第7题第8题第9题
8．如下图的电路中有个节点，条支路，个回路，个网孔。
9．如下图电路中，已知E=12V ，内阻不计，电阻R1， R2 两头的电压为2V 和 6V ，极性如图，那么电阻R3，R4， R5 两头的电压分别为，和。
并在图上标出电阻两头的实质电压极性。
10．如下图为一网络的一部分，则I1=，I2=。
11．如下图，电流I=。
12．电路如下图，电压U=。
第10题第11题第12题
14．电路如下图，电流I 的值为。
U S的值为。
第 14题第15题
15．电路如下图，U AB为。
16．电路如下图，电流表读数为 0.2A,E1=12V ,内阻不计， R1=R3=10 Ω， R2=R4=5 Ω，用基尔霍夫电压定律求 E2 的大小（内阻不计）。
18．下列图电路中，I 等于多少？
19．如图电路中，已知I1=0.8mA,I2=1.2mA,R=50KΩ ,则电压U是多少？
20．如下图的电桥电路中已知电阻 R1，R2 和 R3 中的电流分别为 25mA,15mA 和 10mA, 方向如图中所示，那么电阻 R4，R5 和 R6 中的电流分别为多少？而且在图上标出电流方向。
21．如图是某电路中的一部分，此中安培表读数为10A ，求电压U 。
基尔霍夫电流定律例题详解
19世纪40年代，由于电气技术发展的十分迅速，电路变得愈来愈复杂。
某些电路呈现出网络形状，并且网络中还存在一些由3条或3条以上支路形成的交点（节点）。
这种复杂电路不是串、并联电路的公式所能解决的。
1845年，刚从德国哥尼斯堡大学毕业、年仅21岁的基尔霍夫在他的第一篇论文中提出了适用于网络状电路计算的两个定律，即著名的基尔霍夫定律。
这两个定律分为基尔霍夫第一定律和基尔霍夫第二定律，其中基尔霍夫第一定律称为基尔霍夫电流定律，简称KCL；基尔霍夫第二定律即为基尔霍夫电压定律，简称KVL。
这组定律能够迅速地求解任何复杂电路，从而成功地解决了这个阻碍电气技术发展的难题。
下面，从基尔霍夫第一定律和基尔霍夫第二定律展开深入探讨，加以例题详解，希望读者朋友们能对基尔霍夫定律有一个更深入的理解。
一、基尔霍夫电流定律（KCL）例题在集总电路中，在任一时刻，流入任一节点的电流等于由该节点流出的电流。
或者说，在任一瞬间，一个节点上各支路电流的代数和恒为 0。
即：∑Ι＝0基尔霍夫电流定律的依据：电流的连续性（电荷守恒）。
基尔霍夫电流定律的扩展：基尔霍夫电流定律还可以扩展到电路的任意封闭面。
明确：（1） KCL是电荷守恒和电流连续性原理在电路中任意结点处的反映；（2） KCL是对支路电流加的约束，与支路上接的是什么元件无关，与电路是线性还是非线性无关；（3）KCL方程是按电流参考方向列写，与电流实际方向无关。
思考：二、基尔霍夫电压定律（KVL）例题在集总参数电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
即：电压源的参考方向与回路绕行方向关联，取正；反之取负。
电阻电流的参考方向与回路绕向相同时，IR为正，反之取负。
电阻压降电源压升KVL方程常用该式表示。
（1）US的参考方向与回路绕向非关联时，放在等号右边取正，反之取负。
（2）电阻电流的参考方向与回路绕向相同时，IR 为正，反之取负。
基尔霍夫电压定律（KVL）的扩展：基尔霍夫电压定律也适合开口回路。
基尔霍夫定律试讲稿
各位考官大家好，我是X号考生，下面我可以开始了吗？上课！同学们好，请坐！一、导入今天我们采取竞技的方式开展教学，下面将同学们分为四个小组，ABCD。
竞技获得胜利的小组能够积分，最终的积分将计入我们的期末平时成绩。
下面大家准备好了吗？来看先看大屏幕！大家看到了什么呢？第一小组同学优先抢到了抢答权，请A组同学说一下。
恩A 组同学说的非常好，A组同学说：他看到了四通八达的道路和川流不息的车辆，那我再追问A组同学一下：你发现这些汽车有什么特点呢？哦，A组同学说：进入路口的车辆数总是等于驶离路口的车辆数。
好，下面我们来看一下仿真软件，这个仿真软件跟这个十字路口有什么关联性呢？B组同学已经抢到了抢答权，我们请B组同学说一下。
B组同学说：这仿真软件上的每一条线路都是刚才视频中的道路吧？而线路中的电子都是汽车，而且这些电子和汽车一样，进入的数量和离开的数量是一样的，那么我们把这种现象就叫做基尔霍夫定律。
下面我们来一起先学习基尔霍夫电流定律。
黑板：写基尔霍夫电流定律的含义，画电路图。
下面我们先来介绍一下几个名词：支路：由一个或几个元件首尾相接构成的无分支电路。
如图节点：三条或三条以上支路汇聚的点。
如图A点回路：电路中任意闭合回路。
如图网孔：内部不含支路的电路。
如图刚刚我们发现A组和B组同学回答的非常好，遥遥领先，我希望其他三组继续加油！二、新授：导出基尔霍夫定律的公式好，我们现在开始第二轮竞技活动，导出基尔霍夫电流定律相关公式。
同学们根据我刚才讲的基尔霍夫电流定律和相关的电路图，你们是否可以尝试着导出基尔霍夫电流定律呢？拿起手中的笔完成你的导出过程，并将你的导出过程上传到学习平台。
好四个小组已经完成了上传任务，我们来看一下系统给出的四个小组的评分，我们发现A小组获得了最高分。
为什呢？原来第一小组它的导出的公式结果和我们系统给的公式是完全一致的，我们来看一下公式是什么？黑板上：写公式A组同学依旧遥遥领先，我们希望其他三个组继续努力。
