《神州数码_无线控制器AC6028有线功能操作手册》流量监控操作
《神州数码_无线控制器AC6028有线功能操作手册》MPLS操作

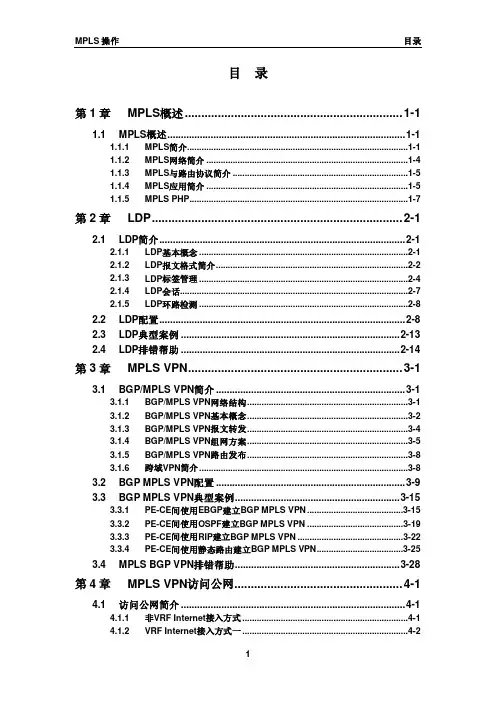

FEC 的划分方式非常灵活，可以是源地址、目的地址、源端口、目的端口、协议类型、 VPN 等的任意组合。例如，在传统的采用最长匹配算法的 IP 转发中，到同一个目的地址的 所有报文就是一个 FEC。 标签 MPLS 网络中， 在边缘 LSR 处每一特定 FEC 都被编码为一个短而定长的值， 称为标签， 标记加在分组前成为标签分组， 再转发到下一跳。 标签中， 除了表示 FEC 的标记， 还可以(但 不是必须)包含 COS 字段。此时，标签就成为代表 FEC、优先级和服务类型的综合体。LSR 可以将到达不同端口的分组分配到不同的 FEC，这就形成了建立 VPN 的基础。当 LSR 创 建一个新的 FEC，LSR 就创建一个对应的标签，并把标签分发给其所有 peer。LSR 维护输 入和输出两个方向的标签。假如要进行负载分担，对应一个 FEC 可能会有多个标签，但是 一个标签只能代表一个 FEC。 标签由报文的头部所携带，不包含拓扑信息，只具有局部意义。标签的长度为 4 个字 节，封装结构如图 1-1 所示： 1-1
2.1.1 2.1.2 2.1.3 2.1.4 2.1.5
2.2 2.3 2.4
LDP配置 ........................................................................................... 2-8 LDP典型案例 ................................................................................. 2-13 LDP排错帮助 ................................................................................. 2-14
《神州数码_无线控制器AC6028有线功能命令手册》DHCP及相关命令

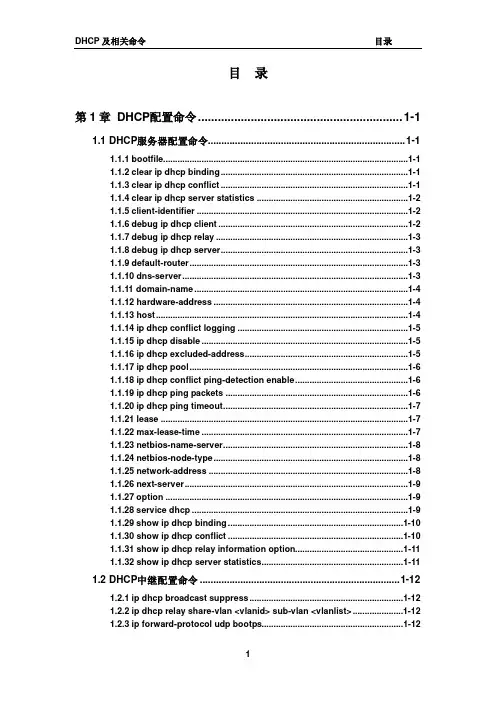

目录第1章DHCP配置命令.............................................................. 1-11.1 DHCP服务器配置命令......................................................................... 1-11.1.1 bootfile......................................................................................................1-11.1.2 clear ip dhcp binding..............................................................................1-11.1.3 clear ip dhcp conflict..............................................................................1-11.1.4 clear ip dhcp server statistics ...............................................................1-21.1.5 client-identifier ........................................................................................1-21.1.6 debug ip dhcp client ...............................................................................1-21.1.7 debug ip dhcp relay ................................................................................1-31.1.8 debug ip dhcp server..............................................................................1-31.1.9 default-router...........................................................................................1-31.1.10 dns-server..............................................................................................1-31.1.11 domain-name.........................................................................................1-41.1.12 hardware-address .................................................................................1-41.1.13 host.........................................................................................................1-41.1.14 ip dhcp conflict logging .......................................................................1-51.1.15 ip dhcp disable......................................................................................1-51.1.16 ip dhcp excluded-address....................................................................1-51.1.17 ip dhcp pool...........................................................................................1-61.1.18 ip dhcp conflict ping-detection enable...............................................1-61.1.19 ip dhcp ping packets ............................................................................1-61.1.20 ip dhcp ping timeout.............................................................................1-71.1.21 lease .......................................................................................................1-71.1.22 max-lease-time ......................................................................................1-71.1.23 netbios-name-server.............................................................................1-81.1.24 netbios-node-type.................................................................................1-81.1.25 network-address ...................................................................................1-81.1.26 next-server.............................................................................................1-91.1.27 option .....................................................................................................1-91.1.28 service dhcp ..........................................................................................1-91.1.29 show ip dhcp binding.........................................................................1-101.1.30 show ip dhcp conflict .........................................................................1-101.1.31 show ip dhcp relay information option............................................. 1-111.1.32 show ip dhcp server statistics........................................................... 1-111.2 DHCP中继配置命令 .......................................................................... 1-121.2.1 ip dhcp broadcast suppress................................................................1-121.2.2 ip dhcp relay share-vlan <vlanid> sub-vlan <vlanlist> .....................1-121.2.3 ip forward-protocol udp bootps...........................................................1-121.2.4 ip helper-address ..................................................................................1-131.2.5 show ip forward-protocol.....................................................................1-131.2.6 show ip helper-address........................................................................1-13第2章DHCPV6配置命令......................................................... 2-12.1 clear ipv6 dhcp binding.................................................................... 2-12.2 clear ipv6 dhcp conflict.................................................................... 2-12.3 clear ipv6 dhcp statistics ................................................................. 2-12.4 debug ipv6 dhcp client packet ........................................................ 2-22.5 debug ipv6 dhcp detail..................................................................... 2-22.6 debug ipv6 dhcp relay packet ......................................................... 2-22.7 debug ipv6 dhcp server.................................................................... 2-22.8 dns-server .......................................................................................... 2-32.9 domain-name..................................................................................... 2-32.10 excluded-address............................................................................ 2-32.11 ipv6 address..................................................................................... 2-42.12 ipv6 dhcp client pd.......................................................................... 2-42.13 ipv6 dhcp client pd hint.................................................................. 2-52.14 ipv6 dhcp pool................................................................................. 2-52.15 ipv6 dhcp relay destination ........................................................... 2-52.16 ipv6 dhcp server.............................................................................. 2-62.17 ipv6 general-prefix .......................................................................... 2-62.18 ipv6 local pool ................................................................................. 2-72.19 lifetime.............................................................................................. 2-72.20 network-address ............................................................................. 2-72.21 prefix-delegation ............................................................................. 2-82.22 prefix-delegation pool .................................................................... 2-82.23 service dhcpv6 ................................................................................ 2-92.24 show ipv6 dhcp ............................................................................... 2-92.25 show ipv6 dhcp binding............................................................... 2-102.26 show ipv6 dhcp conflict............................................................... 2-102.27 show ipv6 dhcp interface............................................................. 2-102.28 show ipv6 dhcp pool .................................................................... 2-112.29 show ipv6 dhcp statistics ............................................................ 2-112.30 show ipv6 general-prefix.............................................................. 2-132.31 show ipv6 local pool..................................................................... 2-13第3章DHCP OPTION 82配置命令.......................................... 3-13.1 debug ip dhcp relay packet.............................................................. 3-13.2 ip dhcp relay information option..................................................... 3-13.3 ip dhcp relay information option remote-id................................... 3-13.4 ip dhcp relay information option remote-id format...................... 3-23.5 ip dhcp relay information option subscriber-id............................ 3-23.6 ip dhcp relay information option subscriber-id format................ 3-33.7 ip dhcp relay information policy ..................................................... 3-33.8 ip dhcp server relay information enable........................................ 3-43.9 show ip dhcp relay information option.......................................... 3-4第4章DHCP SNOOPING 配置命令 ........................................ 4-14.1 debug ip dhcp snooping packet interface..................................... 4-14.2 debug ip dhcp snooping packet...................................................... 4-14.3 debug ip dhcp snooping update..................................................... 4-14.4 debug ip dhcp snooping event ....................................................... 4-14.5 debug ip dhcp snooping binding.................................................... 4-24.6 enable trustview key......................................................................... 4-24.7 ip dhcp snooping .............................................................................. 4-24.8 ip dhcp snooping binding................................................................ 4-24.9 ip dhcp snooping binding user....................................................... 4-34.10 ip dhcp snooping binding arp....................................................... 4-34.11 ip dhcp snooping binding dot1x................................................... 4-44.12 ip dhcp snooping binding user-control ....................................... 4-44.13 ip dhcp snooping binding user-control max-user...................... 4-54.14 ip dhcp snooping trust................................................................... 4-54.15 ip dhcp snooping action ................................................................ 4-54.16 ip dhcp snooping action MaxNum................................................ 4-64.17 ip dhcp snooping limit-rate............................................................ 4-64.18 ip dhcp snooping information enable.......................................... 4-74.19 ip dhcp snooping information option allow-untrusted.............. 4-74.20 ip dhcp snooping information option remote-id......................... 4-74.21 ip dhcp snooping information option subscriber-id.................. 4-84.22 ip dhcp snooping information option subscriber-id format ..... 4-84.23 ip user private packet version two................................................ 4-94.24 ip user helper-address ................................................................... 4-94.25 show trustview status................................................................... 4-104.26 show ip dhcp snooping................................................................ 4-114.27 show ip dhcp snooping binding all ............................................ 4-13第5章DHCPV6 SNOOPING配置命令...................................... 5-15.1 clear ipv6 dhcp snooping binding.................................................. 5-15.2 debug ipv6 dhcp snooping binding................................................ 5-15.3 debug ipv6 dhcp snooping event ................................................... 5-25.4 debug ipv6 dhcp snooping packet ................................................. 5-25.5 ipv6 dhcp snooping action .............................................................. 5-35.6 ipv6 dhcp snooping action MaxNum.............................................. 5-45.7 ipv6 dhcp snooping binding enable............................................... 5-45.8 ipv6 dhcp snooping binding nd ...................................................... 5-45.9 ipv6 dhcp snooping binding user................................................... 5-55.10 ipv6 dhcp snooping binding user-control................................... 5-55.11 ipv6 dhcp snooping binding-limit................................................. 5-65.12 ipv6 dhcp snooping enable ........................................................... 5-65.13 ipv6 dhcp snooping trust............................................................... 5-65.14 show ipv6 dhcp snooping binding ............................................... 5-75.15 show ipv6 dhcp snooping interface............................................. 5-7第1章DHCP配置命令1.1 DHCP服务器配置命令1.1.1 bootfile命令：bootfile <filename>no bootfile功能：配置DHCP客户机启动时的导入文件名；本命令的no操作删除配置的导入文件。
神州数码AC快速配置手册v2.0
网络创造价值
神州数码网络（北京）有限公司
版权所有 © 神州数码网络（北京）有限公司，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档的部分或全部内容，不得以任 何形式传播。
商标声明
和其他神州数码商标均为神州数码网络（北京）有限公司的商标。 本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
网络创造价值
神州数码网络(北京)有限公司
AC 快速配置手册
神州数码网络(北京)有限公司 Digital China Networks（BeiJing）LTD All Rights Reserved.
文档版本 发布日期
02 2014-2-10
文档版本 02 (2014-2-10)
版权所有 © 神州数码网络（北京）有限公司
目
录
概述 ...................................................................................................................................................... 3 产品版本 .............................................................................................................................................. 3 读者对象 .............................................................................................................................................. 3 修改记录 .............................................................................................................................................. 3 1 无线地址选取、无线功能开关 ................................................................................................. 9 1.1 1.2 1.3 2 3 动态无线 IP 地址选取： ........................................................................................................ 9 静态无线 IP 地址选取： ........................................................................................................ 9 AC 上无线功能开关： ............................................................................................................ 9
《神州数码_无线控制器AC6028有线功能命令手册》VLAN和MAC地址命令

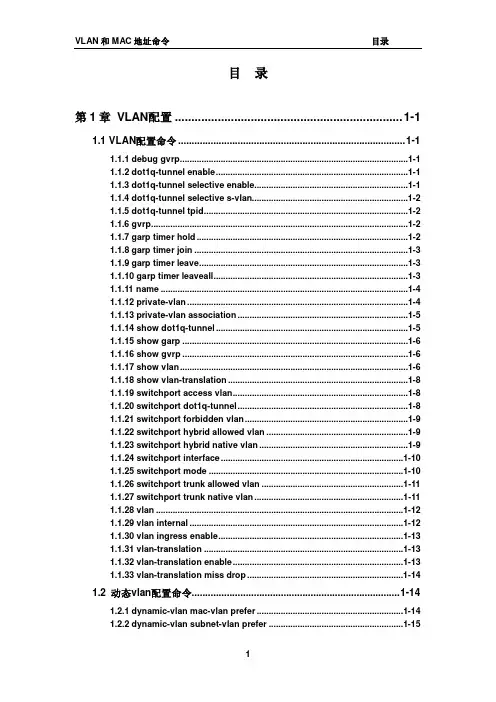

目录第1章VLAN配置 ..................................................................... 1-11.1 VLAN配置命令 .................................................................................... 1-11.1.1 debug gvrp...............................................................................................1-11.1.2 dot1q-tunnel enable................................................................................1-11.1.3 dot1q-tunnel selective enable................................................................1-11.1.4 dot1q-tunnel selective s-vlan.................................................................1-21.1.5 dot1q-tunnel tpid.....................................................................................1-21.1.6 gvrp...........................................................................................................1-21.1.7 garp timer hold........................................................................................1-21.1.8 garp timer join .........................................................................................1-31.1.9 garp timer leave.......................................................................................1-31.1.10 garp timer leaveall.................................................................................1-31.1.11 name .......................................................................................................1-41.1.12 private-vlan............................................................................................1-41.1.13 private-vlan association.......................................................................1-51.1.14 show dot1q-tunnel ................................................................................1-51.1.15 show garp ..............................................................................................1-61.1.16 show gvrp ..............................................................................................1-61.1.17 show vlan...............................................................................................1-61.1.18 show vlan-translation...........................................................................1-81.1.19 switchport access vlan.........................................................................1-81.1.20 switchport dot1q-tunnel.......................................................................1-81.1.21 switchport forbidden vlan....................................................................1-91.1.22 switchport hybrid allowed vlan ...........................................................1-91.1.23 switchport hybrid native vlan..............................................................1-91.1.24 switchport interface............................................................................1-101.1.25 switchport mode .................................................................................1-101.1.26 switchport trunk allowed vlan ........................................................... 1-111.1.27 switchport trunk native vlan .............................................................. 1-111.1.28 vlan .......................................................................................................1-121.1.29 vlan internal.........................................................................................1-121.1.30 vlan ingress enable.............................................................................1-131.1.31 vlan-translation ...................................................................................1-131.1.32 vlan-translation enable.......................................................................1-131.1.33 vlan-translation miss drop.................................................................1-141.2 动态vlan配置命令............................................................................. 1-141.2.1 dynamic-vlan mac-vlan prefer.............................................................1-141.2.2 dynamic-vlan subnet-vlan prefer ........................................................1-151.2.3 mac-vlan.................................................................................................1-151.2.4 mac-vlan vlan ........................................................................................1-151.2.5 protocol-vlan .........................................................................................1-161.2.6 show dynamic-vlan prefer....................................................................1-161.2.7 show mac-vlan ......................................................................................1-171.2.8 show mac-vlan interface ......................................................................1-171.2.9 show protocol-vlan ...............................................................................1-171.2.10 show subnet-vlan................................................................................1-181.2.11 show subnet-vlan interface................................................................1-181.2.12 subnet-vlan..........................................................................................1-181.2.13 switchport mac-vlan enable...............................................................1-191.2.14 switchport subnet-vlan enable..........................................................1-191.3 Voice VLAN配置命令........................................................................ 1-201.3.1 show voice-vlan ....................................................................................1-201.3.2 switchport voice-vlan enable...............................................................1-201.3.3 voice-vlan...............................................................................................1-201.3.4 voice-vlan vlan ......................................................................................1-21第2章MAC地址表配置命令 ..................................................... 2-12.1 MAC地址表配置命令........................................................................... 2-12.1.1 clear mac-address-table dynamic .........................................................2-12.1.2 mac-address-learning cpu-control........................................................2-12.1.3 mac-address-table aging-time...............................................................2-12.1.4 mac-address-table static | static-multicast | blackhole ......................2-22.1.5 show mac-address-table ........................................................................2-22.2 MAC地址绑定配置命令....................................................................... 2-32.2.1 clear port-security dynamic...................................................................2-32.2.2 mac-address-table periodic-monitor-time............................................2-32.2.3 mac-address-table trap enable..............................................................2-42.2.4 mac-address-table synchronizing enable ............................................2-42.2.5 show port-security..................................................................................2-42.2.6 show port-security address...................................................................2-42.2.7 show port-security interface..................................................................2-52.2.8 station-movement check........................................................................2-62.2.9 switchport port-security.........................................................................2-62.2.10 switchport port-security convert.........................................................2-62.2.11 switchport port-security lock...............................................................2-62.2.12 switchport port-security mac-address ...............................................2-72.2.13 switchport port-security maximum.....................................................2-72.2.14 switchport port-security timeout.........................................................2-82.2.15 switchport port-security violation.......................................................2-8第1章VLAN配置1.1 VLAN配置命令1.1.1 debug gvrp命令：debug gvrpno debug gvrp功能：打开交换机的gvrp的调试开关；本命令的no操作为关闭该调试开关。
神州交换机、路由器、AC和AP基本配置

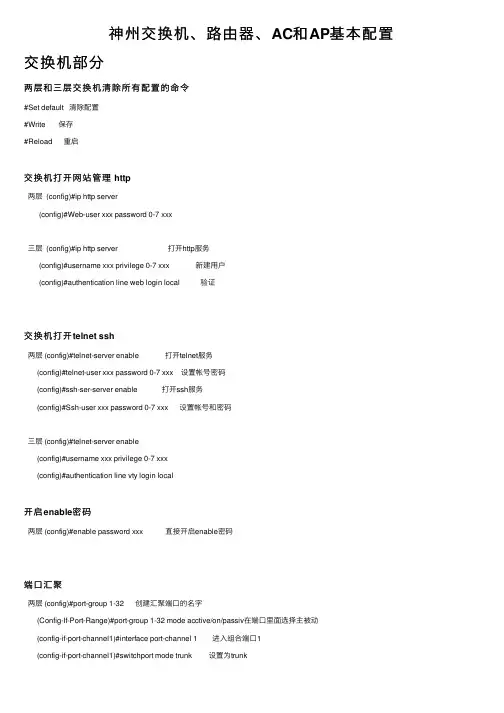

神州交换机、路由器、AC和AP基本配置交换机部分两层和三层交换机清除所有配置的命令#Set default 清除配置#Write 保存#Reload 重启交换机打开⽹站管理 http两层 (config)#ip http server(config)#Web-user xxx password 0-7 xxx三层 (config)#ip http server 打开http服务(config)#username xxx privilege 0-7 xxx 新建⽤户(config)#authentication line web login local 验证交换机打开telnet ssh两层 (config)#telnet-server enable 打开telnet服务(config)#telnet-user xxx password 0-7 xxx 设置帐号密码(config)#ssh-ser-server enable 打开ssh服务(config)#Ssh-user xxx password 0-7 xxx 设置帐号和密码三层 (config)#telnet-server enable(config)#username xxx privilege 0-7 xxx(config)#authentication line vty login local开启enable密码两层 (config)#enable password xxx 直接开启enable密码端⼝汇聚两层 (config)#port-group 1-32 创建汇聚端⼝的名字(Config-If-Port-Range)#port-group 1-32 mode acctive/on/passiv在端⼝⾥⾯选择主被动(config-if-port-channel1)#interface port-channel 1 进⼊组合端⼝1(config-if-port-channel1)#switchport mode trunk 设置为trunk负载分担两层(config)#port-group 1-32 load-balance dst-ip/mac/src-ip/ 选择⽅式三层(config)#load-balance dst-src-ip 分开配置端⼝限速两层(Config-If-Ethernet1/22)#bandwith control (xxx)K端⼝镜像两层config)#monitor session 1-4 destination/source interface ethernet x/x选择被镜像的端⼝和接受的端⼝Vlan之间的访问控制私有vlan之间的区别Primary vlan 能被⼈访问也能访问别⼈，前提是必须绑定需要访问或者被访问的vlanIsolate vlan 互相之间不能访问，能访问别⼈，也能被访问Community vlan 能访问，能互相访问但是不能被访问(config)#vlan x(config-vlanx)#private-vlan primary/isolate/connunity 绑定私有vlan(config-vlanx)#private-vlan association (VLAN) 只有primary需要团体也就是associationMstp的设置另外⼀个交换机在设置mstp时优先级相反，汇集层交换机需要⽣成树，但是不需要绑定优先级(config)#spanning-tree 打开⽣成树(config)#spanning-tree mst configurtaion 进⼊mstp⽣成树配置(config-mstp-region)#name xxxx 命名(config-mstp-region)#instance 0 vlan xx;xx 绑定vlan(config-mstp-region)#instance 1 vlan xx;xx(config-mstp-region)#exit(config)#spanning-tree mst 0 priority 4096 设置这个vlan在交换机的主根(config)#spanning-tree mst 1 priority 8192 设置这组vlan在交换机的备份根Vrrp协议的设置这就是两条路，⼀条断了⾛另外⼀条，所以⼀条要设置成⼀个vlan的优先路，当优先的断了，还有⼀条可以⾛，下⾯是优先的设置，优先级改动priority(config)#vlan 10 创建vlan(config-vlan10)#switchport interface ethernet 1/1 加⼊端⼝(config-if-vlan10)#ip address 192.168.10.2 255.255.255.0 设置ip(config-if-vlan10)#exit(config)#vlan 20(config-vlan20)#interface vlan 20Config(-if-vlan20)#ip address 192.168.20.2 255.255.255.0(config)#router vrrp 10 进⼊虚拟标识(config-router)#virtual-ip 192.168.10.254 设置虚拟ip(config-router)#interface vlan 10 进⼊vlan10(config-router)#priority 120 设置优先级(config-router)#enable 开启(config)#router vrrp 20(config-router)#virtual-ip 192.168.20.254(config-router)#interface vlan 20(config-router)#priority 120(config-router)#enableDhcp服务器switch(config)#vlan 10switch(config-Vlan10)#ip address 10.1.1.1 255.255.255.0 vlan的地址switch(config-Vlan10)#exitswitch(config)#vlan 20switch(config-Vlan20)#ip address 192.168.20.1 255.255.255.0 vlan的地址switch(config-Vlan20)#exitswitch(config)#service dhcp 开启dhcpswitch(config)#ip dhcp pool xxx 建⽴⼀个地址池switch(dhcp-xxx-config)#network 10.1.1.1 24 定义地址池内的地址switch(dhcp-xxx-config)#default-router 10.1.1.1 对应⽹关switch(dhcp-xxx-config)#exitswitch(config)#ip dhcp pool lllswitch(dhcp-lll-config)#network 192.168.20.1 24switch(dhcp-lll-config)#default-router 192.168.20.1switch(dhcp-lll-config)#exit(config)#ip dhcp excluded-address 10.1.1.1 10.1.1.10 保留ipDhcp中继服务器(config)#service dhcp 开启dhcp(config)#ip forward-protocol udp bootps 开启中继服务(config)#vlan 10 设置vlan10(config-if-vlan10)#ip address 10.1.1.2 255.255.255.0 设置vlan10 ip 和 dhcp服务器⽹段相同(config)#interface vlan 20 进⼊vlan20(config-if-vlan20)#ip address 10.1.2.1 255.255.255.0 定义ip 但是必须和dhcp定义的ip在同⼀⽹段(config-if-vlan20)#ip helper-address 10.1.1.1Dhcp侦听，防⽌⼲扰(config)#ip dhcp snooping enable 开启snooping(config)#interface ethernet 1/24(Config-Ethernet1/24)#ip dhcp snooping trust 添加与dhcp服务器相连的端⼝为信任端⼝绑定snmp服务(config)#snmp-server community ro public 只读字符串为pubilc(config)#snmp-server community rw private 读写字符串为private(config)#snmp-server securityip enable 开启安全ip模式(config)#snmp-server securityip xx.xx.xx.xx 设置安全ippim-dm⽅式开启组播(config)#ip pim multicast-routing 开启pim转发(config)#ip pim rp-candidate vlan xx 定义组播服务器所在的vlan(config)#ip pim bsr-candidate vlan xx 候选⾃举路由器(config)#interface vlan xx 进⼊vlan中(config-if-vlanxx)#ip pim sparse-mode 开启组播(config-if-vlanyy)#ip pim sparse-mode(config-if-vlanzz)#ip pim sparse-mode登录标题(config)#banner motd biaoti 直接就可以定义标题超时时间(config)#exec-timeout 10 直接定义10分钟Arp的防范(config)#interface ethernet 0/1/1(config-if-ethernet0/1/1)#arp-guard ip 192.168.10.1 绑定⽹关(config)#anti-arpscan enable 防ip扫描开启(config)#anti-arpscan recovery time 3600 设置⾃动恢复之间，防⽌pc发送⼤量报⽂(config-if-ethernet1/0/24)#anti-arpscan trust supertrust-port 设置超级信任端⼝Mac地址控制，防⽌⼀个主机访问另外⼀个主机(config)#firewall enable 开启防⽕墙(config)#mac-access-list extended xx 设置mac地址访问表(config-mac-ext-nacl-mac)#deny host-source-mac 00-FF-51-FD-AE-15 host-destination-mac E0-94-67-05-5D-84 拒绝主机到另外⼀个主机(config-mac-ext-nacl-mac)#permit any-source-mac any-destination-mac 允许所有(config)#int ethernet 0/0/4(config-if-ethernet0/0/4)#mac access-group xx in 绑定访问表xx(config)#int ethernet 0/0/10config-if-ethernet0/0/10)#switchport port-security 端⼝安全开启(config-if-ethernet0/0/10)#switchport port-security mac-address 44-37-E6-7B-69-AC 绑定安全macAcl控制列表控制端⼝(config)#firewall enable 打开防⽕墙(config)#ip access-list extended xx 创建访问控制列表xx(config-ip-ext-nacl-xx)#deny tcp 0.0.0.0 255.255.255.255 s-p range 6881 6890 host-destination 10.1.1.1 禁⽌所有⽹段的端⼝6881-6890 通过10.1.1.1(config-ip-ext-nacl-dk)#exit(config)#interface ethernet 1/0/4(config-if-ethernet1/0/4)#ip access-group xx in 绑定xx到端⼝上⽣成树SW B的配置(config)#spanning-tree 开启⽣成树(config)#spanning-tree mode stp ⽣成树(config)#spanning-tree priority 4096 优先级SW B的配置#配置STP(config)#spanning-tree(config)#spanning-tree mode stp(config)#spanning-tree priority 8192SW C的配置#配置STP(config)#spanning-tree(config)#spanning-tree mode stp设置端⼝为portfast(config-if-ethernet1/0/1)#spanning-tree portfast路由器部分端⼝描述#description xxx 端⼝描述配置回环接⼝S1_config# interface Loopback0S1_config_l0# ip address 101.0.0.1 255.255.255.255S1_config_l0# exit被动端⼝config_f0/0#ip ospf passive单臂路由交换机⽅⾯将vlan划分好，将连接路由器的端⼝设置为trunk，然后pc⽹关为路由器的虚拟⽹关。
《神州数码_无线控制器AC6028有线功能命令手册》QOS、PBR及基于流的重定向命令
目录第1章QOS和IPV4/IPV6 PBR命令........................................... 1-11.1 accounting ......................................................................................... 1-11.2 class.................................................................................................... 1-11.3 class-map........................................................................................... 1-21.4 clear mls qos statistics..................................................................... 1-21.5 drop..................................................................................................... 1-21.6 match .................................................................................................. 1-31.7 mls qos aggregate-policy................................................................. 1-31.8 mls qos cos........................................................................................ 1-31.9 mls qos internal-priority................................................................... 1-41.10 mls qos map .................................................................................... 1-41.11 mls qos queue algorithm ............................................................... 1-51.12 mls qos queue drop-algorithm...................................................... 1-51.13 mls qos queue wrr weight.............................................................. 1-51.14 mls qos queue wred ....................................................................... 1-61.15 mls qos queue wdrr weight ........................................................... 1-61.16 mls qos queue bandwidth.............................................................. 1-61.17 mls qos trust.................................................................................... 1-71.18 pass-through-cos............................................................................ 1-71.19 pass-through-dscp.......................................................................... 1-71.20 policy ................................................................................................ 1-71.21 policy aggregate.............................................................................. 1-91.22 policy-map........................................................................................ 1-91.23 service-policy input ...................................................................... 1-101.24 service-policy input vlan.............................................................. 1-101.25 set.................................................................................................... 1-101.26 show class-map ............................................................................ 1-111.27 show policy-map........................................................................... 1-111.28 show mls qos interface................................................................ 1-121.29 show mls qos interface wred ...................................................... 1-151.30 show mls qos maps...................................................................... 1-151.31 show mls qos vlan ........................................................................ 1-161.32 show mls qos aggregate-policy.................................................. 1-161.33 transmit .......................................................................................... 1-16第2章基于流的重定向命令 ...................................................... 2-12.1 access-group redirect to interface ethernet.................................. 2-12.2 show flow-based-redirect................................................................. 2-1第1章QoS和IPv4/IPv6 PBR命令1.1 accounting命令：accountingno accounting功能：为分类后的流量设置统计功能。
神州数码路由器的基本配置
