电缆测温的必要性
电缆开关柜在线测温的原理
电缆开关柜在线测温的原理
电缆开关柜是电力系统中的重要设备，其正常运行对于电力系统的稳定性和安全性至关重要。
然而，由于电缆开关柜内部的电气设备长期运行，会产生大量的热量，如果不能及时发现和处理，就会导致设备过热、短路、火灾等安全事故的发生。
因此，对电缆开关柜进行在线测温是非常必要的。
电缆开关柜在线测温的原理是利用红外线测温技术，通过测量电缆开关柜表面的红外辐射能量来推算出设备内部的温度。
红外线测温技术是一种非接触式的测温方法，可以在不接触被测物体的情况下，快速、准确地测量其表面温度。
具体来说，红外线测温仪通过感应被测物体表面的红外辐射能量，将其转换为电信号，并通过内部的算法计算出被测物体表面的温度。
在电缆开关柜的应用中，红外线测温仪通常安装在电缆开关柜的外部，通过测量电缆开关柜表面的温度来推算出设备内部的温度。
电缆开关柜在线测温的优点是可以实现实时监测，及时发现设备的异常情况，避免设备过热、短路、火灾等安全事故的发生。
同时，红外线测温技术具有非接触式、快速、准确等优点，可以在不影响设备正常运行的情况下进行测量，提高了设备的可靠性和安全性。
电缆开关柜在线测温是一项非常重要的技术，可以有效地保障电力系统的稳定性和安全性。
随着红外线测温技术的不断发展和应用，
相信电缆开关柜在线测温技术将会得到更广泛的应用和推广。
在电气运维中加强电气设备温度监测的意义及改进措施
在电气运维中加强电气设备温度监测的意义及改进措施摘要：在电力系统中，许多重大事故都是由于电气设备过热激化造成，如能正确判断、及时发现电气设备过热隐患，及时采取维护或检修措施，排除故障隐患，可大大减少供电系统的运行事故，提高供电的可靠性。
关键词：电气设备、过热部位、分析判断、设备巡视。
在电力系统中，许多重大事故都是由于电气设备过热激化造成，如能正确判断、及时发现电气设备过热隐患，及时采取维护或检修措施，排除故障隐患，可大大减少供电系统的运行事故，提高供电的可靠性。
因此，如何做到电气设备过热部位的及时发现、正确分析判断是非常重要的。
各种电气设备不管是静止的还是旋转的，只要接入电力系统，就要承受一定的电压，通过一定的电流，就会产生一定的热量，温度就会升高。
不同的电气设备，由于结构不同，工作原理不同，处于系统中的位置不同，其高温过热部位是不相同的。
电气设备的高温过热与多种因素有关，其中材料性能、结构特点、绝缘等级、负荷大小起着决定因素。
一、正确使用仪器检测设备：目前，在电力系统广泛采用远红外线测温仪器对设备进行测温。
红外测温仪器主要有三种类型：红外热像仪、红外热电视、红外测温仪(点温仪)。
我们应根据各种电气设备的特点，有目的地检测某些部位，以使检测速度加快，检测效率提高。
下面针对各种电气设备的运行特点，分析说明在实际测量中应着重测量的部位。
1、隔离开关、低压刀闸以及电力熔断器等设备它们的高温点一般发生在触头接触部位。
因为这些部位经常进行操作，容易引起接触压力降低、接触电阻增大，损耗增加。
另外锈蚀和氧化膜也会引起接触电阻增加，温度升高。
所以，对这一类电气设备进行温度测量时，应着重检测触头部位的温度，使其不超过最高允许温度。
2、断路器、电磁接触器等设备它们主要发热部位在触头和接线端子上。
由于触头浸在油里或被外壳所覆盖，不能直接从外面测量，只能通过测量外壳和接线端子的温度进行推断。
如某相接线端子温度较高，而外壳也有明显的温度升高，则该相触头或接头发热的可能性大。

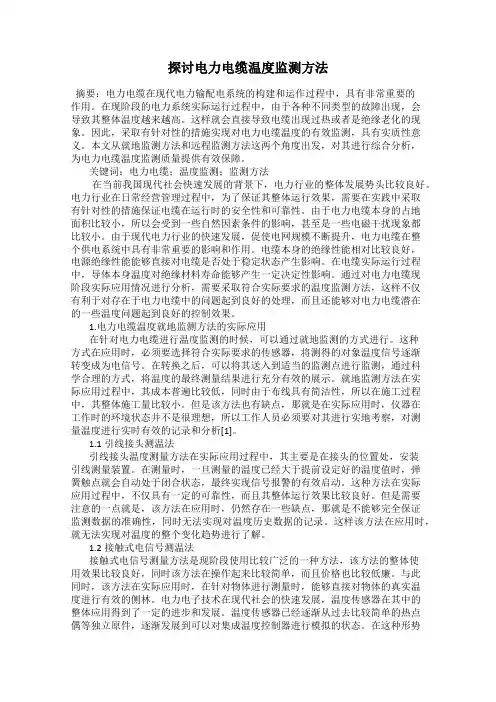

探讨电力电缆温度监测方法
在当前我国现有的电力电缆温度监测方法，不仅有一定的优势特点，同时各个方法也有不同的缺点。因此，在实际应用过程中，要结合实际情况，对这些不同类型的方法进行科学合理的选择和利用，这样不仅能够保证温度监测的最终质量，而且还能够保证监测数据具有真实性和有效性。只有将这些监测数据科学合理的利用，才能够实现对电力电缆的正常运行和维修保护。
2.2分布式光纤测温法
光纤温度测量这种方法最初是在二十世纪七十年代发展起来，该技术近年来各个工业领域中得到了广泛应用。现阶段，光纤温度测量技术在应用时，如果只是单纯按照其工作原理对其进行分类，那么可以包括拉曼散射、光纤光栅这两种类型。拉曼散射这种原理在实际应用过程中，可以分为两种不同的形式，其一是在光时域的基础上，其二则是在光频域基础上实现的分布式光纤温度传感技术。
热敏电阻本身就是一种温度测量的元件，热敏电阻的优势特点以及不足基本上是以一种并存的状态存在。电阻本身的体积比较小，其灵敏性比较高，这种方法在使用时，其输出信号比较大，温度值也可以直接显示出来等，这些都是热敏电阻在实际应用过程中的优势特点。与此同时，热敏电阻的这些优势在一些信号远距离传输过程中，能够得到充分体现，同时热敏电阻本身作为一种温度测量元件，在航空领域中得到了广泛应用，同时其整体应用效果普遍比较良好。但是需要注意的一点就是热敏电阻在应用时，其本身并不具备互换性特征，同时每一个热敏电阻在应用时，都需要有独立的接线、布线等，整个过程具有一定的复杂性，同时还会在无形当中增加损耗。
1.1引线接头测温法
引线接头温度测量方法在实际应用过程中，其主要是在接头的位置处，安装引线测量装置。在测量时，一旦测量的温度已经大于提前设定好的温度值时，弹簧触点就会自动处于闭合状态，最终实现信号报警的有效启动。这种方法在实际应用过程中，不仅具有一定的可靠性，而且其整体运行效果比较良好。但是需要注意的一点就是，该方法在应用时，仍然存在一些缺点，那就是不能够完全保证监测数据的准确性，同时无法实现对温度历史数据的记录。这样该方法在应用时，就无法实现对温度的整个变化趋势进行了解。
大容量电气线路结点测温记录
大容量电气线路结点测温记录在电气线路中，结点（或称为接线盒）是起到连接电缆的作用，并且通常由于工作电流的流过而会产生一定的热量。
因此，对于大容量电气线路结点的温度进行测量是非常重要的，这样可以及时发现并解决潜在的故障风险。
本文将探讨大容量电气线路结点测温记录的重要性，以及实施此项措施的方法和好处。
首先，大容量电气线路结点测温记录是为了确保电力系统的安全运行。
正常运行时，结点的温度应该在安全范围内，超出一定的范围就可能会引发故障或者损坏电缆。
通过定期测温记录，可以实时监测结点温度的变化情况，如果出现异常温度升高的现象，说明可能存在潜在的故障隐患，及时采取措施进行修理或者更换。
其次，大容量电气线路结点测温记录可以预防电线过载的情况。
过载是指电流超过电线的额定负荷，这样会导致电线发热，温度升高，如果长时间处于这种状态下，就会造成电线的老化和损坏。
通过测温记录，可以对结点的温度进行监测，一旦温度超过额定值，就可以及时通过升级电线或者增加电线数量的方式来减少过载现象。
再次，大容量电气线路结点测温记录有助于提高电能利用率。
结点的温度与电线的损耗有密切的关系，当温度升高时，电线的电阻会增加，从而导致更多功率损耗。
通过测温记录，可以对结点温度的变化进行追踪，确保电线的正常工作温度，从而提高电线的导电效率，降低功率损耗，提高电能利用率。
最后，大容量电气线路结点测温记录还可以为电力系统的维护提供重要的依据。
通过对结点温度的定期测量，可以形成一份历史数据，及时发现温度升高的趋势，以及异常变化的现象。
这样可以预防电线的老化和损坏，提前进行维护和修理，避免因为电缆故障而引发更大的事故。
为实施大容量电气线路结点测温记录措施，可以使用各种温度测量设备，如红外热像仪、热电偶或者热敏电阻等。
这些设备可以对结点温度进行准确的测量，并且记录和储存数据。
可以根据实际情况制定测量频率和测量位置，以及记录和分析方法。
综上所述，大容量电气线路结点测温记录对于电力系统的安全运行、预防过载、提高电能利用率以及提供维护依据都具有重要的意义。
光纤测温系统在电缆输电线路中的运用
光纤测温系统在电缆输电线路中的运用随着高压电缆运用越来越来越广泛，电缆线路的日常维护检修的任务对于输电运行部门也越来越大，各种电缆线路的监测装置也应运而生。
电缆光纤测温系统能实现电缆温度的实时监测，记录电缆线路在不同荷载下的发热状态，收集详细数据；通过光纤测温系统反馈信息，可及时发现电缆线路存在故障，调整电缆运行状态，延长电缆线路的运行寿命；也能大大降低运行部门的工作强度，对保障电缆线路可靠运行具有重大现实意义。
一、光纤测温系统的功能电力系统中，线路分为电缆和架空线路。
电缆线路一般敷设于地面以下，运行检修困难。
电缆会因为过载或外部原因，导致电缆局部运行温度过高。
电缆温度过高，将大大缩短电缆的使用寿命。
经相关厂家试验论证，电缆持续运行在70℃以上时，电缆运行寿命缩短三分之一。
因此，有必要对电缆进行在线、实时监测，能将故障信息迅速发送至运行人员，运行人员及时处理故障，保障电力的供应。
光纤测温系统可以通过对电缆的运行状态进行实时监测，监测电缆在不同荷载下的运行温度，并对突发事件及时发送至运行人员手机中，提高运行部门管理水平；系统能对电缆沟、隧道内的火灾进行监测与报警，提前发现电缆故障并预警，预防事故的发生；可以优化电缆线路的运行状态，根据传输的负荷确定电缆温度变化的规律，在考虑电缆运行寿命的情况下，可选择传输最大的线路容量，提高线路的利用效率。
综上所述，光纤测温分析系统具体应具有以下主要功能：电缆运行温度监测功能，能实时监测记录电缆的不间断运行温度；温度异常报警功能，并且在该状态下电缆的实际运行载流量；系统能通过自主计算，在设定过载电流和最高允许温度计算出过载时间；设定运行电流和运行时间可以计算出电缆的运行温度；设定过载时间和最大允许温度可计算出最大允许过载电流；电缆动态载流量分析功能（日负荷）；自动生成运行报告功能，可方便地为项目调试和文件归档列出详细的报告。
二、测量原理光纤测温系统是基于光纤的拉曼散射效应，激光器发出的光脉冲与光纤SiO2分子相互作用，发生散射，其中拉曼散射与光纤SiO2分子的热振动能相互作用，对温度的变化敏感。
电力电缆温度监测方法的分析
电力电缆温度监测方法的分析摘要：电力电缆在供电系统的实际应用过程中具有非常重要的作用，其具有安全性和可靠性，不仅能够保证供电的稳定，而且还能够避免受到其他一些外界因素的干扰影响。
但是由于电力电缆在使用时，会出现各种不同类型的故障，这些故障会导致温度的上升，进而影响电力电缆的使用质量和寿命。
因此，本文对温度监测方法的合理利用进行分析，为电力电缆的正常安全稳定使用提供有效保障。
关键词：电力电缆；温度监测；监测方法电力电缆由于其占地面积小，而且受自然条件或者是电磁干扰的影响也比较小。
同时，电力电缆在实际应用过程中，具有安全性和可靠性特征。
在当前电网规模不断扩大的背景下，电力电缆在日常供电过程中，具有非常重要的作用。
电缆在使用时，其绝缘性能的好坏，将会直接影响到电缆稳定运行的效果。
与此同时，电缆在运行过程中的导体温度，又会对电缆绝缘材料的使用寿命产生直接性的影响。
所以为了保证电力电缆在实际应用过程中的寿命和质量，需要结合实际提出有针对性的监测方法。
近年来，比较常见的监测方法就是温度监测，其可以分为就地和远程两种监测类型，对电力电缆的运行状态能够起到良好的监测效果。
1电力电缆温度就地监测方法的合理利用1.1接触式电信号监测方法热电偶和热电阻是当前为止应用最广泛的两种元件，而接触式电信号就地监测方法在实际应用过程中，其就是在这两种元件的基础上进行。
这种监测方法在操作过程中，具有简便性的特征，同时需要投入的成本也比较少，而且在实际监测过程中，可以直接实现对物体真实温度的有效监测。
在当前电力行业、电子技术不断进步和快速发展的背景下，温度传感器其中也取得了一定的发展，其已经逐渐从简单的热电偶等一系列独立元件，发展成为具有模拟集成特征的温度控制器。
与此同时，还涉及到内含温度传感器集成电路的发展以及合理利用，无论是在精度或者是抗干扰度等方面，都有明显的提升。
热敏电阻温度监测方法在应用时，其主要是通过导体或者是半导体的电阻值进行合理的利用，电阻值在随着温度变化的时候，其能够展示出一定的特性，而通过这一特性可以对温度进行监测。
电气设备缆线测温制度
常规检测的频率应该根据实际情况来确定，一般建议每天检测一次。
定期检测制度
定期检测
定期检测是在常规检测的基础上，对电气设备缆线的温度进 行定期的检测，以便及时发现和解决潜在的安全隐患。
定期检测频率
定期检测的频率应该根据实际情况来确定，一般建议每周检 测一次。
不定期检测制度
不定期检测
不定期检测是在常规检测和定期检测的基础上，对电气设备缆线的温度进行 不定期的抽查，以便及时发现和解决潜在的安全隐患。
建立缆线测温档案，记录每根缆线的规格型号、长度、 截面积、绝缘等级等参数。
设定不同缆线的报警阈值和预警阈值，并制定相应的处 理措施。
电气设备缆线测温制度应用范围广泛，适用于电力、冶 金、化工、交通等各个行业的电气设备。
02
电气设备缆线测温技术
缆线测温的基本原理
温度的定义
温度是表示物体冷热程度的物理量，是分子热运动的程度的量度。
在现代化生产中，电气设备的应用越来越广泛，而缆线作为 传输电能、信号的媒介，其安全性对整个设备的运行至关重 要。因此，实施电气设备缆线测温制度，具有重要意义。
缆线测温的重要性
由于缆线长期处于高温、磁场等复杂环境中，容易发生过 热、老化等问题，导致设备故障和事故。因此，对缆线进 行实时监测和预警，能够及时发现并处理潜在的安全隐患 。
工程实例二：配电设备的缆线测温
总结词
配电设备在电力系统中扮演着重要角色，其缆线的温度变化直接关系到电力系统的稳定性和安全性。
详细描述
在配电设备中，缆线的温度监测对于预防设备故障和保障电力系统的稳定性至关重要。利用红外测温技术对配 电设备的缆线进行测温，可以实现温度异常的及时发现和准确定位，有效避免高温故障的发生。同时，根据温 度变化趋势，可以判断配电设备的运行状况，为电力系统的维护和检修提供重要依据。
在电气运维中加强电气设备温度监测的意义及改进措施
在电气运维中加强电气设备温度监测的意义及改进措施第一篇：在电气运维中加强电气设备温度监测的意义及改进措施在电气运维中加强电气设备温度监测的意义及改进措施摘要：在电力系统中，许多重大事故都是由于电气设备过热激化造成，如能正确判断、及时发现电气设备过热隐患，及时采取维护或检修措施，排除故障隐患，可大大减少供电系统的运行事故，提高供电的可靠性。
关键词：电气设备、过热部位、分析判断、设备巡视。
在电力系统中，许多重大事故都是由于电气设备过热激化造成，如能正确判断、及时发现电气设备过热隐患，及时采取维护或检修措施，排除故障隐患，可大大减少供电系统的运行事故，提高供电的可靠性。
因此，如何做到电气设备过热部位的及时发现、正确分析判断是非常重要的。
各种电气设备不管是静止的还是旋转的，只要接入电力系统，就要承受一定的电压，通过一定的电流，就会产生一定的热量，温度就会升高。
不同的电气设备，由于结构不同，工作原理不同，处于系统中的位置不同，其高温过热部位是不相同的。
电气设备的高温过热与多种因素有关，其中材料性能、结构特点、绝缘等级、负荷大小起着决定因素。
一、正确使用仪器检测设备：目前，在电力系统广泛采用远红外线测温仪器对设备进行测温。
红外测温仪器主要有三种类型：红外热像仪、红外热电视、红外测温仪(点温仪)。
我们应根据各种电气设备的特点，有目的地检测某些部位，以使检测速度加快，检测效率提高。
下面针对各种电气设备的运行特点，分析说明在实际测量中应着重测量的部位。
1、隔离开关、低压刀闸以及电力熔断器等设备它们的高温点一般发生在触头接触部位。
因为这些部位经常进行操作，容易引起接触压力降低、接触电阻增大，损耗增加。
另外锈蚀和氧化膜也会引起接触电阻增加，温度升高。
所以，对这一类电气设备进行温度测量时，应着重检测触头部位的温度，使其不超过最高允许温度。
2、断路器、电磁接触器等设备它们主要发热部位在触头和接线端子上。
由于触头浸在油里或被外壳所覆盖，不能直接从外面测量，只能通过测量外壳和接线端子的温度进行推断。
电缆测温种类及优缺点分析
电缆测温种类及优缺点分析目前市场上常用的电缆测温方式有以下三种：光纤测温、单总线数字式测温、无线测温。
一、分布式光纤测温分析：1、原理：分布式光纤测温系统可实现温度测量和空间定位功能，其中温度测量利用光纤自发拉曼（Raman）散射效应，空间定位利用光时域反射（OTDR）技术。
光纤既是传输介质，又是传感器。
高速驱动电路驱动激光器发出一窄脉宽激光脉冲，激光脉冲经波分复用器后沿传感光纤向前传输，激光脉冲与光纤分子相互作用，产生多种微弱的背向散射，包括瑞利（Rayleigh）散射、布里渊（Brillouin）散射和拉曼（Raman）散射等，其中拉曼散射是由于光纤分子的热振动，产生温度不敏感的斯托克斯（Stokes）光和温度敏感的反斯托克斯（Anti-Stokes）光，两者的波长不一样，经波分复用器分离后由高灵敏的探测器所探测。
光纤中的Anti-Stokes光强受外界温度调制，Anti-Stokes与Stokes的光强比值准确反映了温度信息；不同位置的拉曼散射信号返回探测器的时间是不一样的，通过测量该回波时间即可确定散射信号所对应的光纤位置；结合高速信号采集与数据处理技术，可准确、快速地获得整根传感光纤上任一点的温度分布信息。
2、分布式光纤测温优缺点：A、测量距离长，测量信息丰富。
B、测量精度高，响应速度快。
C、可靠性高，误报率低。
D、探测光缆既是信号传输载体，又是感温元件，安装方便；探测光缆采用耐久性设计，工作寿命长，后期维护成本低。
i光信号测量，本质安全，抗电磁干扰，适合易燃易爆等恶劣环境下长期工作。
ii 造价高，不适合短距离电缆沟/道测量、不适合点位测量。
二、单总线数字型电缆测温分析：1、单总线数字型电缆测温原理：温度传感器采用美国DALLAS 公司推出的一种可组网数字式温度传感器，它体积小，电压适用范围宽（3～5V），只有一个数据输入/输出口，属于单总线专用芯片之一。
被测温度值直接以“单总线”的数字方式传输，大大提高了系统的抗干扰能力。
电缆测温管理制度
电缆测温管理制度一、前言随着电力行业的不断发展，电缆作为输送电力的重要设备之一，其安全运行显得尤为重要。
电缆在运行过程中容易受到外界环境的影响，尤其是温度变化对电缆的影响尤为显著。
因此，建立电缆测温管理制度，对于确保电缆的安全运行至关重要。
二、目的本制度的目的在于规范电缆测温工作，做好电缆测温管理工作，提高电缆运行的安全性和可靠性，延长电缆的使用寿命。
三、适用范围本制度适用于电力行业的电缆测温管理工作。
四、测温仪器和设备1.测温仪器和设备的准备（1）电力检修公司应购置专业的电缆测温仪器和设备，并定期进行维护（2）确保测温仪器的准确性和稳定性（3）对于新购置的测温仪器和设备，应进行验证和校准，在确定其准确性可靠性后方可投入使用2.测温仪器的使用（1）在进行测温前，应检查测温仪器的工作状态，确保其正常工作（2）在进行测温时，应选择合适的测温仪器和设备，根据不同情况选择合适的测温模式和范围（3）对于高温区域的测温，应采用专业的防护措施和测温设备（4）对于测温仪器和设备的精度和灵敏度，应进行周期性的验证和校准五、测温工作流程1.组织测温（1）电力检修公司应根据实际情况，合理安排测温工作的时间和频次（2）测温工作应在合适的气候条件下进行，并注意防止风、雨等外界因素对测温结果的影响（3）测温前应做好充分的准备工作，对测温仪器和设备进行检查，做好相关安全防护工作2.测温操作（1）在测温过程中，测温人员应遵守相关操作规程，确保测温的准确性和可靠性（2）对于不同类型的电缆，应选择合适的测温方式和位置，以保证测温结果的真实性和可靠性（3）在进行测温时，应注意保护测温仪器和设备，防止其受到外界环境的影响3.测温记录（1）测温人员应对测温结果进行记录，包括电缆的位置、测温数值、测温时间等信息（2）测温记录应保存到电缆档案中，以备日后查询和分析六、测温数据管理1.测温数据的整理和分析（1）电力检修公司应对电缆的测温数据进行汇总整理，形成电缆测温档案，并建立电缆测温数据库（2）对于测温数据进行周期性的分析，发现电缆运行中存在的温度异常情况，及时作出相应的处理2.温度预警处理（1）在分析测温数据时，发现电缆温度超过设定的预警阈值时，应及时采取相应的措施，避免温度异常对电缆造成的不良影响（2）对于温度异常情况的处理，应及时向相关部门上报，制定相应的处理方案，确保电缆的安全运行七、培训和管理1.培训（1）电力检修公司应对测温人员进行相关的培训和考核，确保其具备良好的测温技能和仪器操作能力（2）对于新进岗位的测温人员，应进行新员工培训，并进行相关的技能考核2.管理（1）电力检修公司应建立健全的电缆测温管理制度，明确工作职责和工作流程（2）定期对测温工作进行检查和评估，发现问题及时纠正（3）对于测温人员的表现进行考核，奖惩分明，激励其积极开展测温工作八、附则1.对于本制度的解释权归电力检修公司所有2.本制度自颁布之日起生效3.本制度如有修改，应经公司相关部门审批4.本制度如还有未尽事宜，由公司相关部门进行补充以上是电缆测温管理制度的详细内容，仅供参考。
测温必要性及意义
开关柜在线测温的必要性及意义1.高压开关柜在线测温的必要性：高压开关柜作为电力系统中非常重要的电气设备。
现代电力系统对电能质量的要求越来越高，相应地对高压开关柜的可靠性也提出了更高的要求。
随着电网的发展和设备技术的提高，10KV，35kV 系统开关柜在电网中已大量使用。
而开关柜的内部过热现象已成为开关柜使用中的常见问题，由于开关柜体的密闭性，在一些负荷较重的地区，存在开关柜的温升超标问题。
开关柜的温升超标，直接影响设备的安全稳定运行，而且，过热问题是一个不断发展的过程，如果不加以控制，过热程度会不断加剧，并对绝缘件的性能及设备寿命产生很大的影响。
目前，对电力系统内部使用的开关柜，严格遵守设备采购程序及技术政策，确保入网的开关柜都通过型式试验，尤其对温升的要求比较严格。
运行中，负荷通常都不会达到开关柜的设计满容量，开关柜的温升问题应该不会很突出，但是实际情况并不尽然。
开关柜内部实际温升情况，尤其是母排连接等部位，通常总是比型式试验测出的数据高。
2.高压开关柜温度过高的几点原因：(1)试验测得数据通常在试验室完成，持续时间不长，一般不超过8h，不具备温升累积效应，不能等同于长期运行并持续发热的设备。
(2)不同金属的膨胀效应不同。
钢制螺栓的金属膨胀系数要比铜质、铝质母线小得多，尤其是螺栓型设备接头，在运行中随着负荷电流及温度的变化，其铝或铜与铁的膨胀和收缩程度将有差异而产生蠕变，也就是金属在应力的作用下缓慢的塑性变形，蠕变的过程还与接头处的温度有很大的关系。
实践证明，当接头处的运行工作温度超过80℃时，接头金属将因过热而膨胀，使接触表面位置错开，形成微小空隙而氧化。
当负荷电流减小温度降低回到原来接触位置时，由于接触面氧化膜的覆盖，不可能是原安装时金属间的直接接触。
每次温度变化的循环所增加的接触电阻，将会使下一次循环的热量增加，所增加的温度又使接头的工作状况进一步变坏，因而形成恶性循环。
（3）连接部位紧固螺栓压力不当。
电缆红外测温
电缆红外测温
电缆红外测温是一种高效、精准的温度测量方法，可以广泛应用
于电力、化工、冶金、航空等领域中的温度监测工作。
电缆红外测温的原理是利用红外辐射能量来测量物体的表面温度，这种方法能够实现非接触式的温度测量，不会对被测体造成损伤，可
以在高温或难以接近的工作环境下使用。
使用电缆红外测温仪器需要注意以下几点：
1. 测量前应清洁被测体表面，以免杂物影响测量精度；
2. 测量时应保持一定的距离和角度，以确保测量的准确性；
3. 测量过程中，应注意测量环境的变化，以避免环境因素对测量
结果的影响。
在使用电缆红外测温的过程中，为了保证测量的准确性和稳定性，需要经常检修和校准仪器，确保仪器的性能和精度。
总之，电缆红外测温是一种非常有效的温度测量方法，可以帮助
人们在各种不同的工作环境下准确地监测温度变化，特别是在电力、
化工等高风险领域里，具有重要的意义和应用价值。
只有掌握了正确
的测量方法和技巧，并在实际操作中注意细节，才能更好地发挥电缆
红外测温的作用。
测温电缆作用安全操作及保养规程
测温电缆作用安全操作及保养规程测温电缆是一种测量温度的装置，常用于化工、石油、电力等行业。
在使用测温电缆时，需要注意安全操作，避免发生事故。
同时，还需要进行定期保养，确保测温电缆的准确性和稳定性。
本文将就测温电缆的作用、安全操作及保养规程进行介绍。
测温电缆的作用测温电缆是一种电热转换装置，通过测量传感器的电阻值和电流来计算温度值，通常应用于测量高温、低温或特殊环境下的温度。
具体应用场景包括：•钢铁、冶金行业中的钢水温度测量•矿山、石油、化工行业中的高温流体温度测量•电力行业中的高温传感器温度测量测温电缆的安全操作规程为了确保测温电缆的安全使用，需要注意以下安全操作规程：1. 操作前的准备在进行测温电缆的操作之前，需要认真阅读测温电缆的说明书，了解其安装和操作方式，并确认相关配件的完整性。
安装测温电缆时，应根据测量点的特殊环境确定安装深度和位置，并进行固定和防水处理。
同时，还需要保证安装不会影响原有设备的工作。
3. 操作在使用测温电缆时，需要注意以下事项：•确认测量点稳定并停止振动后，再进行测量。
•在进行高温测量时，应在温度高峰前进行测量，以避免测量仪器受到损坏。
•在进行低温测量时，应将测量点空气散热后，方可进行测量。
4. 停止使用在停止使用测温电缆时，需要根据使用条件进行恰当的处理。
例如，在高温环境下使用的测温电缆需要冷却后再进行拆卸。
测温电缆的保养规程为了保障测温电缆的准确性和稳定性，需要进行定期的保养。
保养规程包括以下几点：1. 清洁定期清洁测温电缆，尤其要注意保持测量点的清洁和干燥。
清洁时，可以使用软布或刷子轻柔清洁，以避免对测温电缆造成损坏。
根据使用记录，定期对测温电缆进行校准，确保温度测量值的准确性。
校准周期可以根据使用情况确定。
3. 润滑润滑测温电缆的插头和连接处，能够保护其防水性能，同时也有利于保护电缆和插头的使用寿命。
4. 存储在不使用测温电缆时，应将其存储在防尘、防潮、避光的环境中。
浅析电力电缆无线测温
的系数值有所 “ 贡献 ”， 而在 不 同单元 中的其余节 点就不会有 所 “ 贡 献 ”， 这是总体合成 的关键 。对ｎ 个节 点温度都求 偏导， 并使之等于零， 就 可以得 到ｎ 个代数方程， 写成或者简写成 ：［］ Ｔ ＝ Ｐ Ｋ ［］ ［］ 其 中， ［］ Ｋ 为温度 刚度矩 阵； ［］ 未知温度值 的列向量； ［］ Ｔ为 Ｐ 为 等式右端 项组成 的列向量。 １ 电缆缆 芯温度与表面温度间的 关系 最后， 用变 带宽一维 压缩存储 的高斯消去法 求解上面 的线性方程 从 无线 测温系统的测试终端 是对 电缆表面温度进行采 集和无线传输 组， 而得到各节点的温度值。 的设 备 。由于 电缆表 面温度 并不能完全 显示 电缆运行 的全部状态 ， １４ 电力电缆温度 场和载流量的数值 算法。 因 ． 此准确 掌握电缆运行状态 的关键是找 出电力电缆 内部导体温度 和表面 对 给定的传热 问题。 首先是要 写出它的控 制方程和定解条件， 了 有 温度 之间的相互关系 。 电力 电缆 内部 导体 温度和表面温度 的基本关系 才 借助 于计算机 ， 得到反 映传热过 为： 电流使 内部导体 温度 变化， 而表面 温度 由于导体热 能经过能量传递 这 个前提， 能利用 正确 的数值 方法， 程 内涵 的数值 结果， 获得几何参 数、初始状 态、工 质的物性 、流动状 而随之产生变化 ， 两者间存在着因果关系 分析如下 ： 况和 边界条件 等对系 统内的温度 分布及其变 化规律 ， 界处 的热流或 边 １ １力电缆 缆芯温度与表面温度 间对应 关系的数 学模型 。 ． 热换 系数 等的影 响关系。 由于 电缆均 为圆柱形体 ， 电缆热场计 算中故采 用柱面坐 标 。为 在 １４ １导 热微分 方程 式的确立。 ．． 便于分析， 以单芯电缆进 行计算 。 先 在某 一时刻， 物体 内所有各 点的温度分布 的总称 ， 称为该物体在此 １ ２建立导 热散 热物理模 型的基本假设。 ． 时刻 的温度场 。一般， 温度 场是空间坐标和时 间的函数， 在直角坐标系 本系 统采 用温度场有 限单元法 。这种方法将研 究对 象从宏观转为 中可表示为 ｔｆ Ｘ ｙ Ｚ Ｔ —— （） ＝ （ ，， ） ， ４ 式 中， 、Ｙ 为 空间直角坐标 ： 表示时 间， ｔ ｘ 、ｚ 为 时 （、Ｙ ） ｘ 、ｚ 微观， 由总体转到局部单元 ， 求得每一个微 点的温度和温升 。模 型中所 点的温度 。 采用 的电缆敷 设小于 电缆 的长度 ， ．． 因此取一 个截面来研 究 。设 １４ ２确定单值性条件 。 ．． 定传热 的各个平壁 间紧密接触， 电缆可看成是一种发热 热源 。 对 于一个具体 的导热 问题 ， 其完整 的数学描述 应包括相应 的导热 １ ２ ２ 任 意相邻 的两 根 电缆之 间的温度分布 中 间截面 对称， ．． 因此 中间 截 面是 一 个 绝热 面 没 有 热流 流 量 。可 以认 为 热 流密 度 为０ 即ｑ 微分方程 式和单值 性条件 。单值性条件一般 包括以下几项。 ， ＝ ０。 （ ）几何条件 ：导热体的几何形状 、尺 寸大小及 相对 位置等。 １ ２ １ ２ ３ 电缆敷设 的周 围媒质 是固体， ．． 彼此接触紧密， 认为 是通 过导热来 （ ）物理条 件：所研 究导热体 的物理特性 。如物体 的物性参数 的数 是 ， 传递 热量 的。固体和 空气接触层 表面应 该看成对 流换热， 那么边 界的 值及其特 点（ 否随温度变化） 内热源 的大 小及 分布情 况等。 （ ）时间条件：通常说 明导热过程初始时刻导热体 的温度 分布规律， ３ 条件采用第三类边 界条件。 又称为初始条件 。 根据 以上假 设， 可完成 电缆散热物理模型 的建立 。 （ ）边界条 件：说 明导热物体边 界上 的热 状态 以及 与周 围环境 相互 ４ １ ３传热过程数 学模型 。 ． 作用 的情况 ， 用的边 界条件有三类 。 常 电力 电缆 的稳态温度场 属于二 维稳态导 热稳态 。有热源 区域 （ 如 １ ５有 限元 法求解地 下电缆温度 场。 ． 电缆 导体 、金属屏蔽层和铠 装层） 和无热 源区域， 它们 的温度 控制方程 在地 下 电缆温度 场整体 区域变分求解 遇到 困难 的情况下 ， 采用 网 如式 （） １和式 （） 示 ２所 格剖分技 术， 使变分计算在每一个 局部的网格单 元中进 行， 最后再合成 为整 体的线性代数方程 组进 行求解 。此方法将研 究对象从宏观转为微 ＋ｄ ： 入 一 一 ㈨ 观， 由总体转 为局部 单元， 以求 得每个单 元的温度， 可 从而确定整 个求 解 区域的温度分布 。地 下电缆 温度 场导热微分方程 的确 立具有 内热源 ＋ ： ２ｉ 的固体导热偏微 分方程 如式 （ 。 ５ ） ｄｘ ｆＹ ｝ｉ
电缆测温的必要性
电缆测温高压电缆的安全对于发电厂、变电站来说，是非常重要的。
在长期运行过程中,高压电缆的外部热故障主要指各节点由于接头接触不良等原因，在大电流作用下，接头温度升高，接触电阻增大，恶性循环造成安全隐患。
近年来，在发电厂和变电站已发生过多起电缆过热，造成火灾和大面积的停电事故。
而解决电缆过热问题是预防此类事故发生的关键。
目前国内各行业对电缆防火工作都给予了高度重视，《国家电网公司十八项电网重大反事故措施》也做了重要指示。
但总结起来则多是在火情初期或已成为后期的情况下才查知和发挥作用的。
从众多电厂电缆火灾的教训分析，电缆中间头制作不良、接头老化造成爆裂，引发火灾是重要原因之一。
从整个过程分析，若能在火灾潜伏期的温度缓慢或异常升高时期就及时发现，并采取补救措施，当是最佳的防范时机。
高压电缆温度在线监测系统是在早期预警系统的础上，针对发电厂和变电站高压电缆的电缆端头、中间头因绝缘老或接触不良等故障的早期预测而设计,能有效防止电缆火灾的发生。
方案一，OES-2300高压电缆测温系统系统结构图OES-2300电缆测温系统特点：1.采用新型集成式温度传感器，具有大容量实时在线信号采集处理和自检功能.2. 采用一总线式测温，简化了布线。
一台采集器可带128个测温点。
3. 监控计算机用户画面可生动地显示传感器运行状况。
4.系统可以综合各种安全监控参数，进行分析，有利于及时发现事故苗头，及时安全控制，实现生产和安全的双重监控功能。
5. 具有功能强、可靠性高，组网灵活，而且兼有耗能低，体积小、价格低的优点。
方案二，分布式光纤测温本系统结构由测温光纤光分析仪组成。
利用拉曼散射和光时域反射。
拉曼散射技术实现温度测量，光时域反射实现温度定位。
当想光纤中注入光脉冲，会发生拉曼散射，一部分是背向散射，一部分前向散射光。
光纤上都会有不用的散射点。
根据背向散射信号的时间和强度可以分析出具体的温度和温度位置。
分布式光纤系统特点：1. 本系统产品使用的光纤或光缆感温，具有在高电压、强腐蚀、核辐射和强电磁干扰等恶劣环境下工作，传感光缆坚固耐用，易于组网等优点。
为什么要测量电缆的负荷电流和外皮温度？
为什么要测量电缆的负荷电流和外皮温
度？
为了防止电缆绝缘过早老化并确保电缆安全运行，电缆线路应不超过规定的长期允许载流量运行。
过负荷对电缆线路的安全运行有较大的危害性，所以运行部门必须经常测量和监视电缆的负荷，以便当系统发生故障或异常情况时紧急调荷、减荷，确保电缆按规定的载流量运行。
电缆的温度与负荷有密切关系，但仅仅检查负荷并不能保证电缆不过热，这是因为：计算电缆容许载流量时所采用的热阻系数和并列校正系数，与实际情况可能有些差别；设计人员在选择电缆确定导体截面积时，对实际运行情况考虑不够全面；新建的电力电缆和热力管道对运行中电缆的影响。
因此运行部门除了经常测量负荷外，还必须检查电缆外皮的实际温度，以确定电缆有无过热现象。
一般应选择在负荷较大时和在散热条件较差的线段（一般不少于10米）进行检查。
北京电缆测温方案
北京电缆测温方案引言随着电力行业的发展和对电力设备安全的要求越来越高，电缆温度监测变得越来越重要。
尤其是在大城市如北京，电力设备的密度很高，电缆的温度状态直接影响设备的安全运行。
因此，我们需要制定一套可靠的电缆测温方案，以提高电力设备的安全性和可靠性。
背景电缆温度过高会导致绝缘材料老化，甚至引发火灾事故。
因此，对电缆的温度进行实时监测是必要的。
目前，常用的电缆温度监测方法包括红外测温和光纤测温两种。
红外测温红外测温是一种非接触式测温方法，它通过检测电缆表面的红外辐射来推断电缆的温度。
该方法适用于单根或几根电缆的测温，但对于大规模的电缆系统，使用红外测温较为困难。
光纤测温光纤测温是一种通过光纤传感器来测量电缆温度的方法。
该方法的原理是利用光纤中的光信号受温度变化的影响而发生变化，通过监测这种变化可以得出电缆的温度。
光纤测温方法可以实现多点同时测温，适用于大规模的电缆系统。
方案基于上述背景和需求，我们提出以下北京电缆测温方案：1.光纤测温系统：选用光纤测温方法进行电缆温度监测。
光纤测温系统由传感器、光纤和数据采集器组成。
2.传感器选择：选用高精度和高稳定性的光纤传感器。
传感器需要具备快速响应和长寿命的特点，以确保测温结果准确可靠。
3.光纤安装：将光纤沿着电缆布置，采用合适的方式固定光纤。
光纤的布置应考虑电缆的特点和走向。
在布置光纤时，需要避免光纤受到外界环境的干扰，以保证测温的准确性。
4.数据采集器：数据采集器负责收集传感器传输的数据，并将数据传输到监控中心。
数据采集器需要有较强的数据处理能力和通信能力，以适应大规模的电缆系统的需求。
5.监控中心：通过监控中心可以实时监测电缆的温度状态，并在温度异常时发出警报。
监控中心还可以记录和分析历史数据，提供数据分析和故障诊断功能。
优势我们的北京电缆测温方案具有以下优势：1.高精度：采用高精度的光纤传感器进行测温，保证测温结果的准确性。
2.多点测温：光纤测温系统可以实现对大规模电缆系统的多点同时测温。
测温工作推荐信
摘要：红外测温技术在电力设备安全运行中发挥着至关重要的作用。
本文通过分析平鲁风电场、电力事业部、国网西咸新区供电公司以及修试管理一处等单位的红外测温工作实践，探讨了红外测温在保障电力设备安全稳定运行中的具体应用和意义。
一、红外测温工作在电力设备安全运行中的重要性1. 及时发现设备隐患：红外测温技术能够对电力设备进行非接触式测温，快速、准确地发现设备表面的异常发热现象，从而及时发现潜在的安全隐患。
2. 提高设备运行效率：通过对电力设备进行红外测温，可以评估设备的运行状态，为设备维护和保养提供依据，提高设备运行效率。
3. 降低设备故障率：红外测温有助于发现设备缺陷，提前进行维护和更换，降低设备故障率，确保电力系统的安全稳定运行。
二、红外测温工作的具体应用1. 平鲁风电场：针对大风恶劣天气，平鲁风电场开展全场电气设备测温工作，重点检查变电站主变、隔离开关、高压开关柜等关键设备，确保升压站安全平稳运行。
2. 电力事业部：在高温天气下，电力事业部输变电车间对变电站开展红外测温工作，重点监测主变接头、导线及引线的线夹处、变压器各侧套管等，确保电网设备稳定运行。
3. 国网西咸新区供电公司：对输电线路开展全面测温工作，加强对主要输电线路和重点负荷线路的巡查监测，实时了解线路运行情况，确保供电可靠。
4. 修试管理一处：对所辖变电站开展秋查红外精确测温工作，为设备做好体检，提前发现设备隐患，确保设备安全稳定运行。
三、红外测温工作的意义1. 提高电力设备运行安全性：红外测温有助于及时发现设备隐患，降低设备故障率，确保电力系统的安全稳定运行。
2. 提升运维管理水平：红外测温为电力设备维护和保养提供依据，有助于提高运维管理水平。
3. 保障供电可靠性：红外测温有助于发现设备缺陷，提前进行维护和更换，确保供电可靠性。
总之，红外测温技术在电力设备安全运行中具有重要作用。
通过加强红外测温工作，可以有效提高电力设备运行安全性，提升运维管理水平，保障供电可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆测温
高压电缆的安全对于发电厂、变电站来说，是非常重要的。
在长期运行过程中,高压电缆的外部热故障主要指各节点由于接头接触不良等原因，在大电流作用下，接头温度升高，接触电阻增大，恶性循环造成安全隐患。
近年来，在发电厂和变电站已发生过多起电缆过热，造成火灾和大面积的停电事故。
而解决电缆过热问题是预防此类事故发生的关键。
目前国内各行业对电缆防火工作都给予了高度重视，《国家电网公司十八项电网重大反事故措施》也做了重要指示。
但总结起来则多是在火情初期或已成为后期的情况下才查知和发挥作用的。
从众多电厂电缆火灾的教训分析，电缆中间头制作不良、接头老化造成爆裂，引发火灾是重要原因之一。
从整个过程分析，若能在火灾潜伏期的温度缓慢或异常升高时期就及时发现，并采取补救措施，当是最佳的防范时机。
高压电缆温度在线监测系统是在早期预警系统的础上，针对发电厂和变电站高压电缆的电缆端头、中间头因绝缘老或接触不良等故障的早期预测而设计,能有效防止电缆火灾的发生。
方案一，OES-2300高压电缆测温系统
系统结构图
OES-2300电缆测温系统特点：
1.采用新型集成式温度传感器，具有大容量实时在线信号采集处理和自检功能.
2. 采用一总线式测温，简化了布线。
一台采集器可带128个测温点。
3. 监控计算机用户画面可生动地显示传感器运行状况。
4.系统可以综合各种安全监控参数，进行分析，有利于及时发现事故苗头，及时安全控制，实现生产和安全的双重监控功能。
5. 具有功能强、可靠性高，组网灵活，而且兼有耗能低，体积小、价格低的优点。
方案二，分布式光纤测温
本系统结构由测温光纤光分析仪组成。
利用拉曼散射和光时域反射。
拉曼散射技术实现温度测量，光时域反射实现温度定位。
当想光纤中注入光脉冲，会发生拉曼散射，一部分是背向散射，一部分前向
散射光。
光纤上都会有不用的散射点。
根据背向散射信号的时间和强度可以分析出具体的温度和温度位置。
分布式光纤系统特点：
1. 本系统产品使用的光纤或光缆感温，具有在高电压、强腐蚀、核辐射和强电磁干扰等恶劣环境下工作，传感光缆坚固耐用，易于组网等优点。
2.一根光纤能够提供上万个测量点的信息，安装快捷简便且成本低廉。
3.光纤具有耐高温（能够承受超过700℃的高温）、抗腐蚀、抗电磁、无静电、无辐射干扰的特质和长寿命的特质，适用于各种复杂恶劣环境。
4.系统提供多分区、实时监测和报警功能。
自动数据和报警传输。
