中央空调安装设计流程

第一步：空调负荷估算

a)空调冷负荷估算（1）冷负荷估算面军

A．空调冷负荷法估算冷指标。

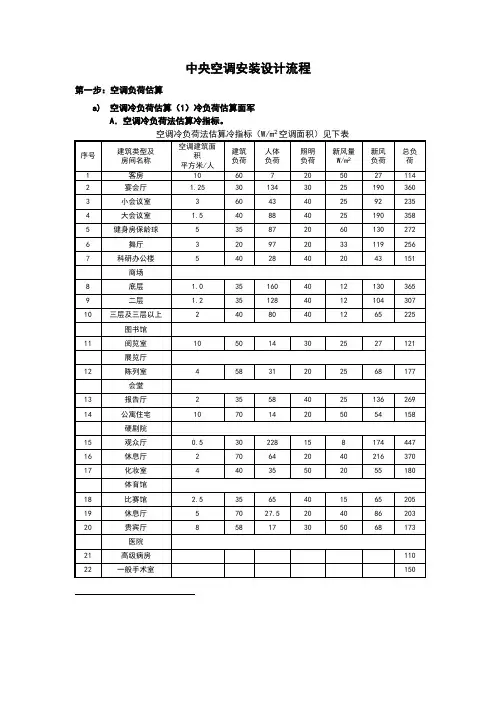

空调冷负荷法估算冷指标（W/m2空调面积）见下表

B：按建筑面积冷指标进行估算

建筑面积冷指标

取上限；大于l0000平米，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。南方地区可按上限采取。

热负荷估算

（l）按建筑面积热指标进行估算

注：总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。

(2）窗墙比公式法：

q=(7a+1.7)W/F(tn-tw)W/m2;

说明：q—建筑物的供热指标，W/m2²。

a —外窗面积与外墙面积（包括窗之比）；

W一外墙总面积（包括窗），m2²

F一总建筑面积， m2

tn一室内供暖设计温度，℃ tw一室外供暖设计温度，℃

（3）冷热负荷说明

A．以上估算的冷热负荷指标，是按 2000年 10月 1日以前执行的《民用建筑节能设计标准》进行估算的。

B．新的《民用建筑节能设计标准》，自2000年10月1实施执行，其冷热负荷指标，应参照有关的标准。

第二步：机组选型

机组选型步骤：

A．估算或计算冷负荷

通过3.2.2节的估算法进行估算总冷负荷，或通过有关的负荷计算法进行计算。

B．估算或计算热负荷

通过3.2.2节的估算法进行估算总热负荷，或通过有关的负荷计算法进行计算。

C．初定机组型号

根据总冷负荷，初次选定机组型号及台数

D、确定机组型号

根据总热负荷，校核初定的机组型号及台数。并确定机组型号。

2.机组选型案例

例：建筑情况：北京市某办公楼建筑面积为11000 m2²，空调面积为 10000 m2其中大会议室面积500 m2，小会议室面积为 1500 m2，办公楼建筑面积为8000 m2含有新风。

A．计算冷负荷。

a．按空调冷负荷法估算：

大会议室500 x 358=179000W=179Kw

小会议室：1500 X 235=352500=352.5kw

办公区：7000X 151＝1057000＝1057kw

合计：358十235＋1208=1588.5KW

选主机时负荷：1588.5X0．70＝1112kw

b．按建筑面积法估算：

11000X98=1212000W＝1078kW

c．由1）、2)计算结果，冷负荷按1112KW计算。

B．计算热负荷

按空调热负荷法计算：

11000 X 60=660000W=660KW

C．初选定机组型号及台数：

1、若方案采用水源热泵

①确定机组型号：总冷负荷为1112kw，两台GSHP580型水源热泵机组机组在水温为

16～18℃，供回水温度7～17℃时制冷量为1152kw。略大于冷负荷，符合要求。

总热负荷为660kw，一台GSHP580型水源热泵机组在水温为16～18℃，供回水温

度55～45℃时制热量为665kw。略大于热负荷，符合要求。

②最后确定为两台GSHP580型水源机组，其中，夏季制冷时，采用两台机组，冬季

制热时，采用一台机组即可（在室外温度较低时采用两台机组进行制热）。

2、.若方案采用风冷热泵中央空调组机

①确定机组型号：

根据以上计算，总冷负荷为1112kw，两台LSBLGRF560M模块热泵系列风冷（热）泵机组供回水温度7～17℃时制冷量为1120kw．略大于冷负荷，符合要求。

总热负荷为660kw，一台LSBLGRF560M型机组，供回水温度55～45℃时制热量为588kw．略小于热负荷，符合要求。

②最后确定为两台LSBLGRF560M型模块热泵系列风冷（热）泵机组，其中，夏季制

冷时，采用两台机组，冬季制热时，采用一台机组即可（在是外温度较低时采用

两台机组进行制热）。

3、若采用水冷中央空调组机

①根据以上计算，总冷负荷为1112kw，两台LSBLG640Z型水冷中央空调机组供回水

温度7～17℃时制冷量为1278kw．略大于冷负荷，符合要求。

②最后确定为两台LSBLG640Z型水冷中央空调机组，其中，夏季制冷时，采用两台

机组。

第三步：辅助设备

1)水泵的选型:

冷负荷Q=1112 kw；空调系统水环路带走的热量在此基础上乘以1.3同时使用系数取0.7则水流量为G

G=（Q×A×1.3）÷（1.163×T）

A: 使用系数

G: 水流量

T: 空调水系统供回水温差

G=（1112×0.7×1.3）÷（1.163×10）=87 m3/h

即：泵的流量为87 m3/h。

2)阻力计算

管径长约300，比摩阻选200Pa/m

则H1=300×200 Pa=6mH2O

局部阻力取0.5则H2=0.5×6=3mH2O

制动控制阀 H3=5mH2O

机组压降 H4=50Kpa=5mH2O

换热器压降 H5=4mH2O

总扬程 h=1.2H=(6+3+5+5+4)=28.8 mH2O

故选择循环泵 G=87 m3/h H=32 mH2O N=17.5Kw n=1450rpm 3)定压泵的选择：

定压点为最高点加5m H2O

H=32+5=37m H2O

建筑物水容量取1.3L /建筑平米

Vc=11000×1.3=14300L=14.3 m3

小时流量取Vc之10%

则G=0.10×14.3=1.43m3/h
