《电机学》2020年度第1学期作业-华工网络教育
华南理工大学网络教育发电厂电气部分随堂练习答案解析
B）40%；
C）50%；
D）60%;
参考答案：C
6.火电厂的热效率低，只有（）左右。
A）32%-40%；
B）40%-50%；
C）50%-60%；
D）60%-65%;
参考答案：A
7.以凝汽式火电厂为例，整个生产过程可分为哪三个系统（）。
A）燃烧系统；
B）汽水系统；
C）电气系统；
D）机械系统;
参考答案：ACD
4.下列属于电力系统的二次设备的是（）
A）测量表计。电压表、电流表、功率表和电能表等，用于测量电路中的电气参数。
B）接通或断开电路的开关电器。如断路器、隔离开关、负荷开关、熔断器、接触器等。
C）直流电源设备。包括直流发电机组、蓄电池组和硅整流装置等，供给控制、保护用的直流电源和厂用直流负荷、事故照明用电等。
D）与火电厂相比，核电厂的建设费用高，但燃料所占费用较为便宜。
参考答案：C
2.目前世界上使用最多的是轻水堆核电厂，该类核电厂又有两类
A）核裂变核电厂；
B）核聚变核电厂；
C）压水堆核电厂；
D）沸水堆核电厂;
参考答案：CD
3.核电系统主要包括
A）电力系统；
B）动力系统；
C）核岛系统；
D）常规岛系统;
参考答案：CD
A）一次能源、二次能源
B）常规能源、新能源
C）可再生能源、非再生能源
D）含能体能源、过程性能源
参考答案：D
6.下面电厂不属于新能源发电厂分为（）
A）水力发电厂
B）风力发电厂
C）太阳能发电厂
D）地热发电厂；
E）潮汐发电厂
参考答案：A
7.下面哪种不属于人类所认识的能量形式：（）

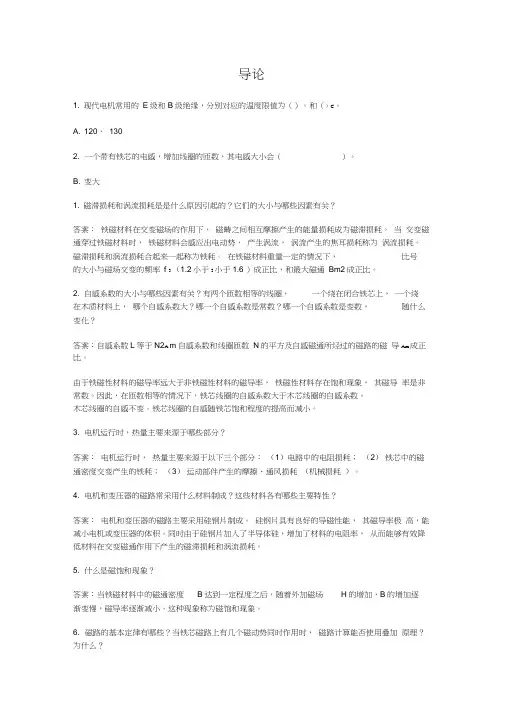

华中科技大学网络教育《电机学》试题答案
导论1. 现代电机常用的E级和B级绝缘，分别对应的温度限值为（）。
和（）C。
A. 120，1302. 一个带有铁芯的电感，增加线圈的匝数，其电感大小会（）。
B. 变大1. 磁滞损耗和涡流损耗是是什么原因引起的？它们的大小与哪些因素有关？答案：铁磁材料在交变磁场的作用下，磁畴之间相互摩擦产生的能量损耗成为磁滞损耗。
当交变磁通穿过铁磁材料时，铁磁材料会感应出电动势，产生涡流，涡流产生的焦耳损耗称为涡流损耗。
磁滞损耗和涡流损耗合起来一起称为铁耗。
在铁磁材料重量一定的情况下，比号的大小与磁场交变的频率 f 3 （1.2小于3小于1.6 ）成正比，和最大磁通Bm2成正比。
2. 自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁芯上，一个绕在木质材料上，哪个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么变化？答案：自感系数L等于N2A m自感系数和线圈匝数N的平方及自感磁通所经过的磁路的磁导Am成正比。
由于铁磁性材料的磁导率远大于非铁磁性材料的磁导率，铁磁性材料存在饱和现象，其磁导率是非常数。
因此，在匝数相等的情况下，铁芯线圈的自感系数大于木芯线圈的自感系数。
木芯线圈的自感不变。
铁芯线圈的自感随铁芯饱和程度的提高而减小。
3. 电机运行时，热量主要来源于哪些部分？答案：电机运行时，热量主要来源于以下三个部分：（1）电路中的电阻损耗；（2）铁芯中的磁通密度交变产生的铁耗；（3）运动部件产生的摩擦、通风损耗（机械损耗）。
4. 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？答案：电机和变压器的磁路主要采用硅钢片制成。
硅钢片具有良好的导磁性能，其磁导率极高，能减小电机或变压器的体积。
同时由于硅钢片加入了半导体硅，增加了材料的电阻率，从而能够有效降低材料在交变磁通作用下产生的磁滞损耗和涡流损耗。
5. 什么是磁饱和现象？答案：当铁磁材料中的磁通密度B达到一定程度之后，随着外加磁场H的增加，B的增加逐渐变慢，磁导率逐渐减小，这种现象称为磁饱和现象。
华工电机学作业
模拟题（共四大题81小题）（2013年9月28日 星期六）一、判断题：60题1 （ √ ）变压器主磁通的大小主要取决于电源电压的大小。
2 （ √ ）变压器主磁通的波形主要取决于电源电压的波形。
3 （ √ ）变压器感应电动势的波形与磁通的相同。
4 （ √ ）变压器感应电动势的相位落后于磁通。
5 （ √ ）变压器感应电动势的有效值正比于绕组的匝数。
6 （ √ ）变压器的励磁电阻是表征铁心损耗的一个等效参数。
7 （ √ ）变压器的励磁电抗是表征铁心磁化性能的一个等效参数。
8 （ √ ）变压器漏抗是表征绕组漏磁效应的一个参数。
9 （ √ ）归算到一次绕组时，应保持二次绕组磁势不变。
10（ √ ）变压器的外特性有可能上翘。
11（ √ ）三相心式变压器的磁路彼此相关。
12（ √ ）三相变压器组的磁路彼此独立。
13（ √ ）变压器绕组的同名端是客观存在的。
14（ √ ）变压器绕组的首末端是主观规定的。
15（ √ ）三相变压器组不能接成Yy 连接法。
16（ × ）三相心式变压器不可以接成Yy 连接法。
17（ × ）钟点数不同的变压器可以并联运行。
18（ × ）铁磁材料不会饱和。
19（ × ）磁场的分布情况与铁心断面电流的分布无关。
20（ × ）排列绕组时，划分相带的顺序是ABCXYZ 。
21（ × ）单层绕组也有层间绝缘。
22（ × ）双层绕组没有层间绝缘。
23（ × ）短距因数可以大于1。
24（ × ）分布因数可以大于1。
25（ × ）绕组因数可以大于1。
26（ × ）取绝对值时，齿谐波的绕组因数与基波的不相等。
27（ × ）可以采用短距的方法来削弱齿谐波。
28（ × ）可以采用分布的方法来削弱齿谐波。
29（ × ）不可以采用斜槽的方法来削弱齿谐波。
四川大学网络教育学院 电机学(1) 模拟试题2
《电机学（1）》模拟试题二一、填空：（30分）1、一台单相变压器额定电压为380V/220V，额定频率为50HZ，如果误将低压侧接到380V上，则此时 , , ,。
（增加，减少或不变）2、三相变压器组不宜采用Y/y联接组，主要是为了避免。
3、并联运行的变压器应满足（1），（2），（3）的要求。
4、三相对称绕组通过三相对称电流，顺时针相序（a-b-c-a）,其中，当I a=10A时，三相基波合成磁势的幅值应位于；当I a=-5A时，其幅值位于。
5、若消除相电势中次谐波，在采用短距方法中，节距= 。
6、一台三相八极感应电动机的电网频率，空载运行时转速为735转/分，此时转差率为，转子电势的频率为。
当转差率为0.04时，转子的转速为，转子的电势频率为。
7、绕线型感应电动机转子串入适当的电阻，会使起动电流，起动转矩。
8、深槽和双笼型感应电动机是利用原理来改善电动机的起动性能的，9、同步发电机并网的条件是：（1）；（2）；（3）。
10、改善并网运行的同步发电机稳定运行的方法：（1）；（2）；（3）。
11、一台同步发电机，当铁心饱和程度增加，其同步电抗，当空气隙减小，同步电抗，增加转子绕组匝数，但铁心饱和程度不变，同步电抗。
12、同步发电机与电网并联，如将发电机励磁电流减为零，若是凸极发电机此时电磁功率为，若是隐发电机此时电磁功率为。
二、问答题：（42分）1、如将铭牌为60Hz的变压器，接到50Hz的电网上运行，试分析对主磁通、激磁电流、铁损、漏抗及电压变化率有何影响？（7.5分）2、变压器的主磁通和漏磁通之间有哪些主要区别？并指出空载和负载时激励各磁通的磁动势？（6分）3、交流发电机定子槽的导体的感应电势的频率、波形、大小与哪些因素有关？这些因素中哪些是由构造决定的，哪些是由运行条件决定的？（6分）4、增大异步电动机转子电阻对起动电流、起动转矩、最大转矩有何影响？若负载转矩保持不变，转速及转差率怎样变化？用图形和文字说明。
华工网络教育电力系统盘分析上随堂练习答案及第一、二次作业答案
第一章电力系统概述1. 发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压比系统的额定电压（ C ）。
A．高10% B．高2.5% C．高5% D．低5%2. 考虑变压器的内部电压损耗，变压器的二次绕组的额定电压规定比系统的额定电压（）。
A．高10% B．高7% C．高5% D．低5%参考答案：A3. 如果变压器的短路电压小于7%或直接与用户连接时，变压器的二次绕组的额定电压规定比系统的额定电压（）。
A．高10% B．高7% C．高5% D．低5%参考答案：C4. 对电力系统运行的首要要求（）。
A．保证安全可靠供电B．电能质量合乎要求C．经济性良好D．减小对生态有害影响参考答案：A5. 停电后可能发生危机人身安全的事故，或长时间扰乱生产秩序的电力负荷属于（）A．三级负荷B．二级负荷C．一级负荷D．特级负荷参考答案：C6. 中断供电后可能造成大量减产，影响城市中大量居民的正常活动的电力负荷属于（）A．三级负荷B．二级负荷C．一级负荷D．特级负荷参考答案：B7. 我国电力系统的频率，正常运行时允许的偏移范围是（）A．±0.7 Hz B．±0.5 Hz C．±0.2 Hz~±0.5 Hz D．±0.1 Hz~±0.7 Hz参考答案：C8. 我国35kV及以上电压等级的电力用户，供电电压正常允许的偏移范围是额定值的（）A．±7% B．±5% C．±5% ~±7% D．±7% ~±10%参考答案：B9. 我国10kV及以上电压等级的电力用户，供电电压正常允许的偏移范围是额定值的（）A．±5% B．±7% C．±5% ~±7% D．±7% ~±10%参考答案：B10. 我国对6~10kV供电电压的波形畸变率限制范围是（）A．≤±5% B．≤5% C．≤±4% D．≤4%参考答案：D11. 我国对0.38kV供电电压的波形畸变率限制范围是（）A．≤±5% B．≤5% C．≤±4% D．≤4%参考答案：B12. 以下哪项不属于无备用接线的网络（）。
华工网络教育电机学随堂练习答案
第一篇直流电机1. 在直流发电机中，电刷顺着电枢旋转方向移动一角度后，负载时，（C ）A 只有直轴电枢反应磁势。
B 只有交轴电枢反应磁势。
C 直轴和交轴电枢反应磁势都有，而且直轴电枢反应为去磁性质。
D 直轴和交轴电枢反应磁势都有，而且直轴电枢反应为助磁性质。
2. 单波绕组的并联支路数应等于（A ）A 2B 极对数pC 极数2pD 换向片数k3. 电磁转矩应等于（B ）A CeΦnB CTΦIaC P2/ΩD CeKfIfIa3. 电磁转矩应等于（B ）A CeΦnB CTΦIaC P2/ΩD CeKfIfIa4. 他励发电机外特性是指转速恒定且（A ）A 励磁电流恒定时，发电机端电压与线路电流之间的关系。
B 发电机端电压恒定时，励磁电流与线路电流之间的关系。
C 发电机线路电流恒定时，发电机端电压与励磁电流之间的关系。
D 发电机端电压恒定时，励磁电压与线路电流之间的关系。
5. 他励发电机的调整特性是（B ）A 下垂B 上翘C 水平D 没准6. 下列说法错误的是（C ）A 直流电动机制动的方法有能耗制动、反接制动和回馈制动。
B 直流电动机起动的方法有直接起动、电枢回路串电阻起动和降压起动。
C 串励电动机允许空载运行。
D 串励电动机的优点是有较大的起动转矩和过载能力。
7. 电磁功率应等于（A）A Ea IaB P1+p0C P2-p0D T2 Ω8. 单叠绕组的并联支路数应等于（C ）A 2B 极对数pC 极数2pD 换向片数k9. 感应电动势应等于（A ）A CeΦnB CTΦIaC P2 /IaD CTKfIfIa10. 对于能耗制动来说，下列说法错误的是（A ）A能量回馈到电网。
B电机内仍有主磁场。
C电机变成他励发电机。
D电磁转矩为制动性转矩。
11. 直流电机的励磁方式有（ABCD ）。
A 他励B 并励C 串励D 复励12. 直流电机的换向片数等于（BC ）。
A 极数B 线圈数C 虚槽数D 实槽数13. 用虚槽数计算的节距有（ABD ）。
电机学习题及答案
第一章 变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有dt d N e 011φ-=, dt d N e 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1,U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。
1-2 试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？答：由dt d N e 011φ-=, dt d N e 022φ-=, 可知 , 2211N e N e =，所以变压器原、副两边每匝感应电动势相等。
又U 1≈ E 1, U 2≈E 2 , 因此，2211N U N U ≈， 当U 1 不变时，若N 1减少, 则每匝电压11N U 增大，所以1122N U N U =将增大。
或者根据m fN E U Φ=≈11144.4，若 N 1 减小，则m Φ增大， 又m fN U Φ=2244.4，故U 2增大。
1-3 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？答：不会。
因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-4 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。
为了铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。
1-5变压器有哪些主要部件，它们的主要作用是什么？答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。
华工电机历年试题
华南理工大学试卷《电机学Ⅰ》试题(电气工程及其自动化01级)班级：学号姓名分数考试时间：2003.7.11 命题教师：说明：本试卷满分为90分,另外10分由实验老师评分。
一、判断题（正确的，请在后面括号里写“是”，错误的，请在后面括号里写“否”。
本题共15分，每题1分）1. 变压器一次侧接额定电压，二次侧从空载到负载时，负载时主磁通比空载时主磁通大。
（）2．如果变压器二次侧绕组与一次侧绕组的匝数比为k=N1/N2，二次绕组归算到一次侧时，电动势和电压要乘以k倍，电流乘以1/k倍，阻抗乘以k2倍。
（）3．考虑磁路的饱和时，如果变压器主磁通为正弦波，则产生主磁通激磁电流也是正弦波。
（）4．三相变压器高压绕组和低压绕组的连接为Y/d时，总共可得到1、3、5、7、9、11六个奇数组号。
（）5．三相单层绕组中，为了使绕组端部尽可能短，每极每相槽数q=2时，采用链式绕组；q=3时，采用交叉式绕组；q=4时，采用同心式绕组。
（）6．对称三相绕组通入对称三相电流时，除产生基波旋转磁动势外，还会产生3次、5次、7次、9次……等一序列的奇数次高次谐波旋转磁动势。
（）7．对称三相绕组通入对称三相电流，当某相电流达到交流的最大值时，基波合成旋转磁动势波的幅值就将与该相绕组的轴线重合。
（）8．只要电源电压不变，感应电动机的铁耗基本不变。
（）9．当感应电机定子接电源而转子短路堵住不转时，电机的电磁功率、输出功率和电磁转矩均为零。
（）10．绕线型感应电动机转子绕组串电阻可以增大起动转矩，笼型感应电动机定子绕组串电阻也可以增大起动转矩。
（）11．感应电动机恒转矩变频调速时基本上要求电源电压随频率正比变化。
（）12．若同步电机定子合成磁场超前于转子主磁场，此时转子输入机械功率，定子绕组向电网或负载输出电功率，电机作发电机运行。
（）13．隐极同步发电机的同步电抗是表征对称稳态运行时电枢反应效应的参数。
（）14．凸极同步电机直轴同步电抗的饱和值等于短路比的倒数，即X d(饱和)=1/k c。
电子科大20春《电机学》在线作业1_1122答案
(单选题)1: Y，d11接线的变压器，二次侧线电压超前一次线电压( )。
A: 330°
B: 45°
C: 60°
D: 30°
正确答案: D
(单选题)2: 一台三相变压器SN=1000KVA， U1N/U2N=35/6.3KV，一次侧额定电流为( ) A: 16.49A
B: 52.90A
C: 91.64A
D: 9.65A
正确答案: C
(单选题)3: 变压器的空载损耗（）。
A: 主要为铜耗
B: 主要为铁耗
C: 全部为铁耗
D: 全部为铜耗
正确答案: B
(单选题)4: 同步电抗是表征同步电机三相对称稳定运行时( )
A: 电枢反应磁场的一个综合参数
B: 气隙合成磁场的一个综合参数
C: 电枢反应磁场和电枢漏磁场的一个综合参数
D: 励磁磁场和励磁漏磁场的一个综合参数
正确答案: A
(单选题)5: 欲使变压器的ΔU=0，那么负载性质应为( )
A: 电阻电感性负载
B: 纯电阻负载
C: 纯感性负载
D: 电阻电容性负载
正确答案: B
(单选题)6: 直流电机电刷处在几何中性线上，当磁路不饱和时的电枢反应是( )
A: 交轴电枢反应
B: 直轴去磁
C: 交磁和直轴去磁
D: 直轴加磁
正确答案: C
(单选题)7: 在无穷大电网运行的同步发电机，当电流滞后于电压一相位角，原动转矩不变，而逐渐减小励磁电流，则电枢电流( )。
2020年《电机学》全真模拟试卷及答案(共三套)
2020年《电机学》全真模拟试卷及答案（共三套）2020年《电机学》全真模拟试卷及答案（一）班级姓名座号得分一、填空题（每空1分，共18分）1、一台三相两极汽轮发电机:Q1=60,y I=5/6τ, 采用60°相带双层叠绕组，该绕组的每极每相槽数,槽距角电角度，线圈节距槽。
2.一台三相变压器的额定电压U1N/U2N=10000/400V,绕组为Y/Δ-11接法，则其变比为。
3．交流电机采用分布绕组目的是和。
4．变压器负载运行时，若负载增大，其铁损为，铜损为。
5．三相异步电动机拖动恒转矩负载从基频向下的变频调速时，为了保持磁通不变，应保持的条件。
6．三相异步电动机运行于转差率s=0.02时，电磁功率为10kw，其转子铜损耗应为 kw，机械功率应为kw。
7．直流电机电枢绕组元件流过的电流是电流，流过正负电刷的电流是电流。
8． 频率为50Hz 的二十四极交流电机，其旋转磁势的同步转速为 r/min ，如果频率降为40Hz ，同步转速为 r/min 。
9．他励直流电动机的三种电气制动的方法分别为 和 和 。
二、选择题（每题2分，共20分）1、电压互感器的副绕组必须牢固接地，副绕组绝对不允许 。
A 、短路；B 、开路；2、8极直流电动机采用单波绕组时，并联支路数为 。
A 、8；B 、4：C 、2。
3、异步电动机等效电路中附加电阻上消耗的功率为 。
A 、轴端输出的机械功率；B 、总机械功率；C 、电磁功率；D 、输入功率。
4、三相异步电动机拖动恒转矩负载从基频向下的变频调速时，保持的条件，是属于（ ）调速。
A 、恒转矩；B 、恒磁通；C 、弱磁；D 、功率5、同步电动机的V 型曲线中，以下哪一种说法是正确的 。
A 、电机处于欠励时，功率因数是超前的；B 、电机处于欠励时，功率因数是滞后的；C 、电机处于过励时，功率因数是滞后的D 、曲线越高，电磁功率越小。
6、以下哪一种起动方法不是三相鼠笼式异步电动机的起动方法 。
电子科技大学20春《电机学》在线作业1答卷答案
20春《电机学》在线作业1试卷总分:100 得分:100一、单选题 (共 20 道试题,共 100 分)1.Y，d11接线的变压器，二次侧线电压超前一次线电压( )。
A.60°B.45°C.330°D.30°答案:D2.一台三相变压器SN=1000KVA， U1N/U2N=35/6.3KV，一次侧额定电流为( )A.52.90AB.9.65AC.91.64AD.16.49A答案:C3.变压器的空载损耗（）。
A.全部为铜耗B.全部为铁耗C.主要为铜耗D.主要为铁耗答案:D4.同步电抗是表征同步电机三相对称稳定运行时( )A.电枢反应磁场的一个综合参数B.电枢反应磁场和电枢漏磁场的一个综合参数C.气隙合成磁场的一个综合参数D.励磁磁场和励磁漏磁场的一个综合参数答案:A5.欲使变压器的ΔU=0，那么负载性质应为( )A.纯电阻负载B.纯感性负载C.电阻电感性负载D.电阻电容性负载答案:A6.直流电机电刷处在几何中性线上，当磁路不饱和时的电枢反应是( )A.直轴去磁B.直轴加磁C.交轴电枢反应D.交磁和直轴去磁答案:D7.在无穷大电网运行的同步发电机，当电流滞后于电压一相位角，原动转矩不变，而逐渐减小励磁电流，则电枢电流( )A.渐小B.渐大C.先增加后减小D.先减小后增大答案:A8.对于三相心式变压器，如右图所示，其空载电流( )A.IouIovIowB.IouIovC.IouIovD.Iou=Iov答案:D9.同步发电机稳态短路电流不是很大的原因是（）。
A.短路电流产生的去磁作用较强B.电枢反应产生增磁作用C.漏阻抗较大D.同步电抗较大答案:C10.大型异步电动机不允许直接起动，其原因是( )A.起动过程太快B.电机温升过高C.机械强度不够D.对电网冲击太大答案:D11.若将变压器一次侧接到电压大小与铭牌相同的直流电源上，变压器的电流比额定电流( )A.小一些B.大几十倍甚至上百倍C.大一些D.不变答案:B12.变压器二次侧感应电动势E2的大小表达式为( )。
电力电子技术1·平时作业2020秋华南理工大学网络教育答案
电力电子技术平时作业（2020年2月2日，合计37题）一、填空题（12题）1、电力变换通常分为四大类，交流变直流、直流变交流，直流变直流、交流变交流。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高，和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为___ __电压型逆变电路__，当直流侧为电流源时，称此电路为__电流型逆变电路___。
5、在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM 波形的方法称__自然采样法__，实际应用中，采用__ 规则采样法__来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。
6、常用的晶闸管有__ 螺栓____式、__ 平板___式两种。
7、单相半控桥整流电路，带大电感性负载，晶闸管在__ 触发 ___时刻换流，二极管则在_ _电源电压过零点____时刻换流。
8、过电压产生的原因_浪涌电压__、__操作过电压__，可采取__阻容吸收、__硒堆___、压敏电阻保护。
9、变频电路所采取的换流方式_ 自然换流_、__ 负载换流__、_ 强迫换流__。
10、门极可关断晶闸管主要参数有_ 最大可关断阳极电流IATO、电流关断增益βoff__、强擎住电流IL__。
11、电力变换通常分为四大类，即__ 交流变直流、_ 直流变交流__、__直流变直流、_交流变交流___。
12、斩波器是在接在恒定直流电源和负载电路之间，用于_ 改变加到负载电路上的直流电压平均值的一种电力电子器件变流装置。
二、简答题(18题)1.使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：使晶闸管导通条件是：当晶闸管承受正向电压时，仅在门极有触发电流情况下晶闸管才导通；维持晶闸管导通的条件是：晶闸管一旦导通，内部形成了强烈的正反反馈，门极失去控制作用，晶闸管都会维持导通;使晶闸管由导通变为关断: 必须去掉阳极所加的正向电压，或给阳极施加反压，或设法使流过晶闸管的电流降低到接近零的某一个数值以下，晶闸管为关断。
华工2020电机学-随堂练习
参考答案：B
问题解析：
6.(单选题) 极距的宽度恰好为（ ）。
A 一个极所占的槽数 B 每极每相所占的槽数 C 一对极所占的槽数 C 每相所占的槽数
答题： A. B. C. D.（已提交）
参考答案：A
问题解析：
7.(单选题) 三相单层交流绕组不包括（ ）。
A 链式 B 波式 C 叠式 D 同心式
答题： 对. 错.（已提交）
参考答案：×
问题解析：
5.(判断题) 从空载到负载，主磁通变化很大。
答题： 对. 错.（已提交）
参考答案：×
问题解析：
6.(判断题) 归算的目的在于导出一体化的等效电路。
答题： 对. 错.（已提交）
参考答案：√
问题解析：
7.(判断题) 变压器的相量图和等效电路都是基于基本方程的。
C 发电机线路电流恒定时，发电机端电压与励磁电流之间的关系。
D 发电机端电压恒定时，励磁电压与线路电流之间的关系。
答题： A. B. C. D.（已提交）
参考答案：A
问题解析：
5.(单选题) 他励发电机的调整特性是（ ）
A 下垂 B 上翘 C 水平 D 不一定
答题： A. B. C. D.（已提交）
答题： A. B. C. D.（已提交）
参考答案：D
问题解析：
第一篇 直流电机 ·第四章 直流电机的运行特性
当前页有10题，你已做10题，已提交10题，其中答对10题。
1.(单选题) 三相交流绕组产生的谐波合成磁动势，其旋转方向（ ）。
A 与基波合成磁动势相同。 B 与基波合成磁动势相反。
C 谐波次数为7或6k+1，与基波相同；谐波次数为5或6k-1，与基波相反；
电机学-平时作业2021华工网络教育答案
《电机学》2020年度第1学期作业-华工网络教育一、简答题1、某三相变压器相序为A-B-C ,试画出Y,d5联接组的电势向量图及绕组的接线图。
2、为什么并励直流电动机直接起动时，起动电流和起动转矩都很大，而普通三相鼠笼式异步电动机直接起动时的起动电流很大但起动转矩并不大，为什么？答：3、对制成的变压器而言，主磁通的大小取决于什么？主磁通的波形取决于什么？答：对制成的变压器而言，主磁通的大小取决于电源电压的大小，主磁通的波形取决于电源电压的波形。
4、同步电机有哪几种运行状态？答：同步电机有三种运行状态：发电机、电动机、补偿机。
5、试写出并励直流电动机电枢回路的电压方程、功率方程和转矩方程，说明电磁转矩对转子起什么作用？6、试写出三相绕组磁动势的基波幅值公式，并指出公式中各量的意义。
答：7、变压器并联运行时，希望满足哪些理想条件？如何达到理想的并联运行？答：理想的并联应能满足下列条件：（1）空载时，并联的变压器之间没有环流。
（2）负载时，能够按照各变压器的容量合理地分担负载；（3）负载时各变压器所分担的电流应为同相。
要达到理想并联运行，各台并联运行的变压器应满足：(1)各变压器的额定电压与电压比应当相等。
(2)各变压器的联结组号应相同；(3)各变压器的短路阻抗的标幺值要相等，阻抗角要相同。
8、试写出隐极同步发电机不计电枢电阻时的功角特性表达式。
答：9、试写出感应电机的基本方程式。
10、试画出双绕组变压器T形等值电路图。
11、试画出变压器相量图。
12、试画出三相感应电动机T形等值电路图。
13、试画出不计饱和时的隐极同步发电机的等值电路图。
14、试画出不计饱和时凸极同步发电机的相量图。
二、计算题 1 题1、一台凸极同步发电机，额定容量为93750KV A ，直轴和交轴同步电抗的标幺值分别为*d 1.0x =，*q0.6x =，电枢电阻略去不计。
该机在额定电压、额定电流、额定功率因数为0.8滞后时运行。
试计算该机发出的电磁功率（不计饱和）。
电力系统自动装置·平时作业2020秋华南理工大学网络教育答案
电力系统自动装置课堂作业1.答：AAT装置由低压起动和自动合闸两部分组成。
低压起动部分的作用是：当母线因各种原因失去电压时，断开工作电源。
自动合闸部分的作用是：在工作电源断路器断开后，将备用电源断路器投入。
2.答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。
暗备用方式是指两个电源平时都作为工作电源各带一部分自用负荷且均保留有一定的备用容量，当一个电源发生故障时，另一个电源承担全部负荷的运行方式。
3.答：重合闸前加速保护是指当线路上发生故障时，靠近电源侧的保护首先无选择性瞬时动作跳闸，而后借助自动重合闸来纠正这种非选择性动作。
自动重合闸后加速是指当线路发生故障时，首先保护有选择性动作切除故障，重合闸进行一次重合。
若重合于瞬时性故障，则线路恢复供电；如果重合于永久性故障上，则保护装置加速动作，瞬时切除故障。
前加速保护的优点：（1）能快速地切除瞬时性故障。
（2）使瞬时性故障不至于发展成永久性故障．从而提高重合闸的成功率。
（3）使用设备少，只需装设一套重合闸装置，简单、经济。
后加速保护的的优点：（1）第一次有选择性的切除故障，不会扩大停电范围。
（2）保证永久性故障能瞬时切除，并仍然是有选择性的。
（3）和前加速保护相比，使用中不受网络结构和负荷条件的限制。
4. 答：在双电源线路上采用自动重合闸装置时，必须考虑两个特殊的问题，即故障点断电时间问题和同步问题。
对于故障点断电时间问题，因为当线路发生故障时，线路两侧的继电保护可能以不同的时限跳开两侧的断路器，这种情况下只有两侧的断路器都跳开后，故障点才完全断电，所以重合闸应加较长的延时,即考虑要故障点断电时间问题。
对于同步时间问题，因为当线路发生故障，两侧断路器跳闸后，线路两侧电源之间电动势夹角摆开，甚至有可能失去同步。
所以，后重合侧重合时应考虑是否允许非同步合闸和进行同步检定的问题。
5. 答：在设计线路重合闸装置时，把单相重合闸和三相重合闸综合在一起考虑，即当发生单相接地故障时，采用单相重合闸方式，而发生相间短路时，采用三相重合闸方式，综合这两种重合闸方式的装置，称为综合重合闸装置。
