压力容器设计工程师培训教材球形储罐

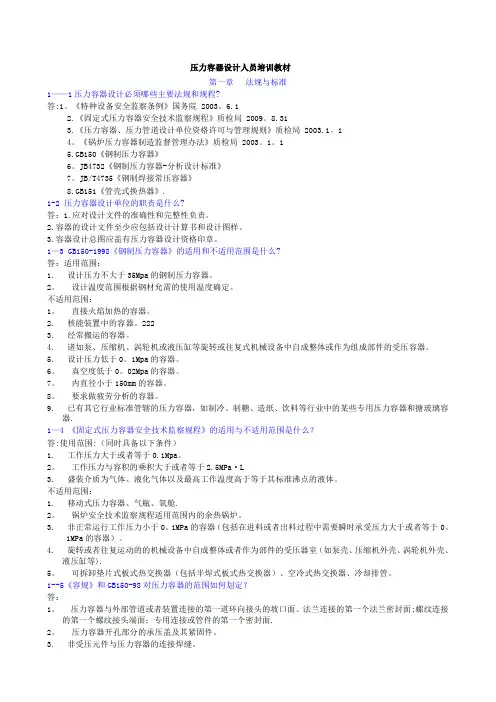

压力容器设计人员培训教材
压力容器设计人员培训教材第一章法规与标准1——1压力容器设计必须哪些主要法规和规程?答:1。
《特种设备安全监察条例》国务院 2003。
6.12.《固定式压力容器安全技术监察规程》质检局 2009。
8.313.《压力容器、压力管道设计单位资格许可与管理规则》质检局 2003.1。
14。
《锅炉压力容器制造监督管理办法》质检局 2003。
1。
15.GB150《钢制压力容器》6。
JB4732《钢制压力容器-分析设计标准》7。
JB/T4735《钢制焊接常压容器》8.GB151《管壳式换热器》.1-2 压力容器设计单位的职责是什么?答：1.应对设计文件的准确性和完整性负责。
2.容器的设计文件至少应包括设计计算书和设计图样。
3.容器设计总图应盖有压力容器设计资格印章。
1—3 GB150-1998《钢制压力容器》的适用和不适用范围是什么?答：适用范围：1.设计压力不大于35Mpa的钢制压力容器。
2。
设计温度范围根据钢材允需的使用温度确定。
不适用范围：1。
直接火焰加热的容器。
2.核能装置中的容器。
2223.经常搬运的容器。
4.诸如泵、压缩机、涡轮机或液压缸等旋转或往复式机械设备中自成整体或作为组成部件的受压容器。
5.设计压力低于0。
1Mpa的容器。
6。
真空度低于0。
02Mpa的容器。
7。
内直径小于150mm的容器。
8。
要求做疲劳分析的容器。
9.已有其它行业标准管辖的压力容器，如制冷、制糖、造纸、饮料等行业中的某些专用压力容器和搪玻璃容器.1—4 《固定式压力容器安全技术监察规程》的适用与不适用范围是什么？答:使用范围:（同时具备以下条件）1.工作压力大于或者等于0.1Mpa。
2。
工作压力与容积的乘积大于或者等于2.5MPa·L3.盛装介质为气体、液化气体以及最高工作温度高于等于其标准沸点的液体。
不适用范围：1.移动式压力容器、气瓶、氧舱.2。
锅炉安全技术监察规程适用范围内的余热锅炉。
3.非正常运行工作压力小于0。
5.3球形储罐 Spherical Storage Tank
足球瓣式
优：材料利用率高，焊缝长度缩短，球壳 板数量减少，极板尺寸较大，易布置人孔， 接管赤道用桔瓣式，可避开支柱搭在球 壳板的焊接接头上。
（1）（3）基本参数是GB/T 17261《钢 制球形储罐型式与基本参数》
（3）拉杆
（3）拉杆 作用：承受载，地震载荷，增加球罐稳定
性。 形式：可调式拉杆，每根拉杆两段间用可
调螺母。(图5-22) 固定式拉杆(图5-23) 优：制作简单，施工方便，但不可调节。
5.3.3人孔和接管Manhole and Nozzle
（1）人孔 Manhole 作用：检验，维修，施工中，通风，组装，搬运，
热处理时，用来调节空气，排烟。 数量位置：二个人孔，上下极板上。 尺寸：DN500 （2）接管 Nozzle 设计：厚壁管或整体锻件凸缘等补强，采用与球
相同（近）的材质，尽量布置在上下极板,以便集 中控制，均需设加强筋。 相应法兰用凹凸面法兰。
5.3.4附件 Accessories
（2）足球瓣式罐体
（2）足球瓣式罐体 （p255, 图5-17） 球壳划分类似足球，可以用尺寸相同或相
似的四边形或六边形球瓣组焊而成。 优：球壳板尺寸相同，下料成型方便，材
料利用率高，焊接检验工作量小。 缺：焊缝布道复杂，施工组装困难。 适用：容积小于120m3球罐，很少采用
（3）混合式罐体
（2）支柱与球壳的连接
（2）支柱与球壳的连接 可采用：直接连接，加托板结构，U形柱
结构，支柱翻边结构(图5-20) 直接连接：适合大型球罐 加托板：解决由于连接部下端夹角小，间
隙窄，难施焊问题。 U形柱：适合低温球罐对材料的要求 翻边结构：解决下端耐焊施，改善该部位
压力容器设计人员培训教材
压力容器设计人员培训教材第一章法规与标准1-—1压力容器设计必须哪些主要法规和规程？答：1。
《特种设备安全监察条例》国务院 2003。
6。
12。
《固定式压力容器安全技术监察规程》质检局 2009.8。
313.《压力容器、压力管道设计单位资格许可与管理规则》质检局 2003。
1.14.《锅炉压力容器制造监督管理办法》质检局 2003.1.15。
GB150《钢制压力容器》6.JB4732《钢制压力容器—分析设计标准》7.JB/T4735《钢制焊接常压容器》8。
GB151《管壳式换热器》。
1-2 压力容器设计单位的职责是什么?答：1。
应对设计文件的准确性和完整性负责。
2.容器的设计文件至少应包括设计计算书和设计图样。
3.容器设计总图应盖有压力容器设计资格印章。
1—3 GB150-1998《钢制压力容器》的适用和不适用范围是什么?答：适用范围：1。
设计压力不大于35Mpa的钢制压力容器.2。
设计温度范围根据钢材允需的使用温度确定。
不适用范围：1.直接火焰加热的容器。
2.核能装置中的容器。
2223.经常搬运的容器。
4。
诸如泵、压缩机、涡轮机或液压缸等旋转或往复式机械设备中自成整体或作为组成部件的受压容器。
5.设计压力低于0.1Mpa的容器.6。
真空度低于0。
02Mpa的容器。
7.内直径小于150mm的容器。
8。
要求做疲劳分析的容器。
9.已有其它行业标准管辖的压力容器，如制冷、制糖、造纸、饮料等行业中的某些专用压力容器和搪玻璃容器.1—4 《固定式压力容器安全技术监察规程》的适用与不适用范围是什么？答:使用范围:（同时具备以下条件)1。
工作压力大于或者等于0.1Mpa。
2。
工作压力与容积的乘积大于或者等于2。
5MPa·L3.盛装介质为气体、液化气体以及最高工作温度高于等于其标准沸点的液体。
不适用范围：1。
移动式压力容器、气瓶、氧舱.2.锅炉安全技术监察规程适用范围内的余热锅炉.3.非正常运行工作压力小于0。
005 球形储罐制作工程
球形储罐制作过程1 制造、检验、验收1.1 下料1.1.1球罐在投产前应核对材料的质量证明书及牌号、炉批号的确认标记。
1.1.2为便于球壳板制造过程中的检验和以后组装的方便，制造厂对每片球壳板分别建立工艺卡，工艺卡必须记录球壳板的钢号、炉批号及球壳板的编号及位置号等，但不得在受压元件上刻画或打材料标记和焊工钢印，以免产生缺口效应。
1.1.3球壳板可采用火焰切割法下料，为保证下料精度应采用二次下料法，最后一次下料后应对坡口切割线周边100mm范围内进行100%超声波探伤检测，按JB4730-94标准Ⅱ级合格，钢板合格后无缺陷方可切割。
1.1.3要精确下料，不准一次下料，是确保球片质量的关键工序，必须注意以下几点：a.下料要经统一计量。
b.采用二次或三次号料法。
c.号料前进行核对钢板质量证明书及编号。
d.号料公差要严格控制，球片尺寸公差进行二次重新分配。
e.号料后作材料标记移植。
f.号料前对周边100mm范围内进行100%超声波检测，Ⅱ级合格。
1.2 压制1.2.1球壳板采用小模具多点冷压制成型工艺，曲率应均匀，成型时缓慢压至规定的曲率，严禁急剧成型加工，成型后的实际厚度不小于名义厚度减去负偏差。
1.2.2球壳板成型应在环境温度0℃以上进行。
1.2.3球壳板成型后用弦长>2m的样板进行检查。
球壳板尺寸精度在保证球壳板曲率和弧长尺寸的基础上，以弧长为验收基准，对球壳板的长度方向的弧长允许偏差为±2.5mm，宽度方向的弧长允许偏差为±2mm，对角线长度允许偏差为±3mm，对角线垂直度距离不小于±5mm，赤道带的球壳板在宽度方向的尺寸累积控制在负偏差范围内。
1.2.4坡口几何尺寸及允许偏差按标准要求，坡口半角度偏差为±2.5º，钝边厚度偏差为±1mm，中心位移偏差为±1mm，表面粗糙度Ra应小于或等于25μm。
1.2.5坡口表面应进行100%磁粉或渗透检测，合格后并在试剂清除干净后立即在坡口50mm范围内涂上可焊性防锈漆。
球形储罐图文简介
二、施工前准备及验收
1、技术准备 施工前首先编制施工方案和质量控制方案，并编制 焊接工艺和铆装工艺。对于未进行过焊接的钢种， 还应在焊接工艺编制完成后，按焊接工艺进行试 板焊接，对试板进行拉伸、弯曲和冲击等力学 性能试验，进行焊接工艺的评定。 球罐施工前对技术人员和施工人员进行技术交底， 对施工人员讲清楚球罐施工的重点和难点以及质 量控制的要点。 所有技术资料应向业主、监理和质量技术监督局报 验，合格后方可进入下道工序。
29
四、焊接
1、焊接前准备 球罐组装完成后经报检合格后开始进行焊 接。首先搭设外侧脚手架，为保证焊接 质量，应球罐外侧搭建整体的防风棚， 并在现场设置湿度计和温度计对施焊环 境进行即时监控。
30
2、焊接材料管理 焊接材料的管理是确保球罐焊接质量的一 个重要因素，焊材库应设专人进行管理，应有 严格的焊材烘干规程和焊材发放、回收制度。 焊材库内应配备温度计和湿度计对室内环境进 行监控，并应配备空气去湿机。焊材库内不准 堆放其它杂物。焊工领取焊条一律用保温筒盛 装并在整个施焊过程中一直存放在保温筒内。 焊条出库后4小时之内未使用完毕应一律退回 进行二次烘干，为确保焊接质量，二次烘干的 焊条不宜用于对接焊缝的焊接，可以在焊接垫 板角焊缝时使用。
三球罐组装1支柱组对对于分段到货的支柱应首先进行支柱下段的现场组装支柱对接口通常为承插口组装时将赤道板平放支柱下段安装就位后从与赤道板焊焊接在一起的支柱上段引一条粉线与支柱上段平行上下调整支柱下段的位置与粉线平行见图1然后测量支柱底座两侧分别到赤道板两下角的距离左右调整下段支柱使两侧的距离相等见图2最后点焊固定然后进行焊接
球罐工程简介
球形压力容器（简称球罐）是储罐的一种， 容器等级为三类，多数用于盛装液态烃等介质。 球罐从结构上可分为橘瓣式和混合式，可分为3带、 4带、5带、7带等几种。以7带球罐为例，从上到 下依次为上极、上寒带、上温带、赤道带、下温 带、下寒带和下极，其它几种相应的减少上下温 带和上下寒带，随着球壳板制造工艺的发展，现 在安装的球罐多为3带和4带的混合式球罐。球罐 焊缝分环焊缝和纵焊缝两种，与地面平行的焊缝 称为环焊缝，其余的焊缝称为纵焊缝。
