51CCS集成开发环境简介

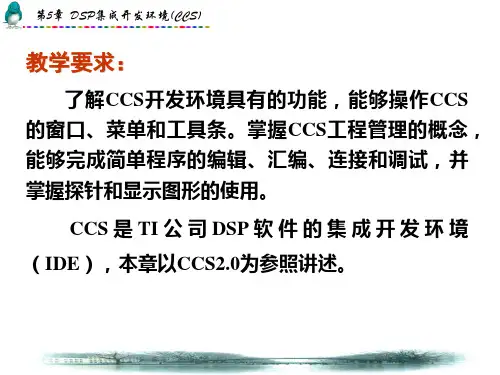

第5章 DSP集成开发环境(CCS) 5.1 CCS集成开发环境简介
Project菜单(工程文件被存盘为*.pjt文件 ) (1) Add Files to Project
被C程序调用。调用时带有一个参数(argument)，执行此程序共需约1000×argument个指令周
期）
(5) 将“C:\ti\c5400\cgtools\lib”下的rts.lib加入到工程文件中。
（该文件是采用C语言开发DSP应用程序的运行支持库函数）
第5章 DSP集成开发环境(CCS) 5.2 CCS 应用举例
RESET中断指向C程序入口c_int00的汇编指令和其他中断的入口指令。如果调试的程序较为 复杂，则可在Vector.asm中定义更多的中断矢量）
(3) 将Volume.cmd添加到工程文件中。（该文件的作用是将段(Sections)分
配到存储器中）
(4) 将load.asm添加到工程文件中。（该文件包含一个简单的汇编循环程序，
第5章 DSP集成开发环境(CCS) 5.1 CCS集成开发环境简介
5.1.4 .调试（续）
（3）程序执行方式（续）
③ 断点运行程序（动画）
• 在执行各个命令前应当预先设置好程序断点，每按一次
按钮，从当前程序位置执行到所有遇到的第一个断点，…。
• 命令：Debug → animate;
•
断点设置：
5.1.4 .调试（续） （4）存储器、寄存器、变量的操作
① 存储器：拷贝数据块/填充数据块/察看/编辑内存 ② 寄存器：显示寄存器/编辑寄存器 ③ 变量：用观察窗口查看变量/编辑变量 （5）数据输入/输出 ① 利用数据读入/写出功能命令：File→Data(Lode /Save) 用途：偶尔的手工读入/写出场合 ② 利用探针功能：适用于自动调入和输出数据场合。
CCS集成开发环境DSP
CCS集成开发环境DSP
• 常用工具条
•(2) 编辑工具条 • 编辑工具条共计10个按钮。
• •
PPT文档演模板
—— 左移制表位按钮。将选定的文本 块左移一个Tab键。
—— 右移制表位按钮。将选定的文本 块右移一个Tab键。
CCS集成开发环境DSP
—— 执行到光标处按钮。在调试过程 中，从当前位置执行程序，直到遇到反汇 编窗口中的光标位置为止。CCS集成开发环境DSP
• 常用工具条 •(4) 调试工具条
• • •
PPT文档演模板
—— 运行程序按钮。从当前PC位置开
始执行程序，直到遇到断点后停止。
—— 暂停程序按钮。用来暂停正在执行
的程—序—。动画执行按钮。在执行前先设置好
PPT文档演模板
CCS集成开发环境DSP
•常用工具条
••(1) 标常准用工的具工条具条共有四类，分别为标准工具条 、 • 编辑启工动具C条CS、后项会目自工动具显条示和标调准试工工具具条条。。也用可户以可通
以 过单选击择工 主具 菜条 单上 “的Vi按ew钮”执中行的相“应St的an操da作rd。Toolbar”
PPT文档演模板
CCS集成开发环境DSP
•图4-2 Code Compuser studio Setup窗口 •返回本节
• CCS的应用界面
•源程序编辑窗口
•图形显示窗口
•主•菜单 —个典型的CCS开发环境界面如图。
•工具条
•工程项目窗口
•内存显示窗口
•反汇编窗口
PPT文档演模板
•寄存器显示窗口
，又可以设置断点、探测点调试程序。
•
DSP集成开发环境CCS
DSP集成开发环境CCS简介DSP集成开发环境（DSP Integrated Development Environment，简称CCS）是一款功能强大的软件开发工具，专门用于数字信号处理（DSP）应用程序的开发。
CCS提供了一整套工具链，包括编译器、调试器、仿真器等，可以帮助开发人员高效地进行DSP应用程序的开发、调试和优化。
功能特点•多种开发套件支持：CCS提供了针对不同型号的DSP处理器的开发套件，覆盖了广泛的DSP芯片系列。
•实时调试功能：CCS具有强大的实时调试功能，可以帮助开发人员分析程序运行过程中的各种数据，实时监控程序运行状态。
•性能优化工具：CCS提供了各种性能优化工具，可以帮助开发人员识别程序中的性能瓶颈，并提供优化建议。
•硬件仿真支持：CCS支持与硬件仿真器的连接，可以实现使用仿真器来执行DSP程序，并实时调试仿真结果。
•工程管理功能：CCS具有完善的工程管理功能，可以帮助开发人员管理项目文件、源代码和编译配置等。
使用步骤1.创建新工程：在CCS中创建一个新的DSP工程，选择目标DSP处理器型号和相关参数。
2.编写代码：编写DSP应用程序的源代码，包括算法实现、数据处理等部分。
3.编译工程：使用CCS提供的编译器对工程进行编译，生成可执行的DSP程序。
4.连接硬件仿真器：将硬件仿真器连接到目标DSP处理器上，并与CCS进行连接。
5.下载程序：将编译生成的DSP程序下载到目标DSP处理器中，可以使用CCS的下载功能进行操作。
6.调试程序：在CCS中使用实时调试功能对程序进行调试，查看程序的执行过程和数据变化。
7.性能优化：根据CCS提供的性能优化工具分析程序性能，优化程序的关键部分。
优势与劣势优势•功能丰富：CCS提供了丰富的功能和工具，满足了DSP应用开发的各种需求。
•易于使用：CCS采用了直观的用户界面设计，使得开发人员可以更快地上手使用。
•良好的兼容性：CCS支持多种型号的DSP处理器，并且与硬件仿真器的兼容性较好。
CCS集成开发环境以及FIR程序流程图
4.1 CCS集成开发环境的介绍CCS(Code Composer Studio)是由TI公司针对开发TMS320系列的DSP芯片而推出的一种集成开发环境，运行于Windows操作系统中，并且使用清晰明了的图形交互界面有助于用户在软件环境下完成对程序的编辑、编译、链接、运行、软件的仿真、调试硬件和数据分析等工作。
通过提供环境配置、程序的调试、源文件的编辑、以及程序运行时的跟踪以及数据处理的分析等工具，能够满足用户完成开发DSP系统所有环节的各种需求，缩短了系统开发所需要的时间，很大程度上给设计者带来了方便。
现阶段，CCS是用于DSP系统开发的典型软件，受到了广泛的应用。
CCS的工作模式有两种：软件仿真和硬件在线编程[2]。
前者的仿真可以不用真实的DSP芯片，仅在个人微型计算机上就可以仿真DSP系统的实际工作流程，作用主要是验证前期处理算法的准确性以及调试编辑好的程序；后者的在线编程则可以在DSP芯片上进行实际的操作运行，结合硬件开发板一块实现对程序的编辑和调试以便实现特定的功能。
图4-1和图4-2分别为CCS集成开发环境运行时的配置窗口和工作窗口：图4-1 CCS的配置窗口图4-2 CCS的工作界面4.1.1 CCS的组成CCS的系统开发一般由以下五个部分组成：●C54x系列芯片的集成代码生成工具；●DSP/BIOS插件和应用程序的接口API；●RTDX插件（用于对数据进行实时的交换）和与之对应的程序接口API；●CCS集成开发环境；●非TI的公司作为第三方所提供的多种应用模块插件。
这五个组成部分用来对C语言、汇编语言或者是二者的混合语言编写的源程序进行编译、链接，最终生成可执行的程序代码，然后将其加载到指定的DSP 芯片中来完成预先设定的数据处理的任务。
4.1.2 CCS的主要功能CCS集成开发环境的功能很强大，集成了对程序的编辑、编译、链接、运行、仿真和实时跟踪等用于系统开发的所有功能，包括对工程的管理以及对软件和硬件的调试等工具，还可以对C/C++与汇编语言进行混合编程，主要的功能有：1、提供GEL工具：通过GEL的扩展语言能够编写适合自己的菜单和控制面板，而且能够对变量和配置参数等进行方便地修改；2、支持RTDX技术：在目标系统运行的过程中不经过中断就可以实现与其他应用程序进行数据交换的目的；3、编辑代码的界面是集成可视化的：用户可以在CCS的工作界面上直接编写源程序和命令文件；4、图形显示工具能够将数据处理后的结果在屏幕上清晰的显示出来：包括信号的时域和频域的波形、星座图和眼图等多种图形，而且能够对这些图形进行自动的刷新；5、具有集成代码的生成工具（包括C语言的编译器、汇编语言的汇编器以及链接器等）：在一个软件中集成了对程序的编辑、编译、链接和运行调试等所有功能；6、提供DSP/BIOS工具：可以对程序代码进行实时分析；7、性能独特的编辑器能够动态的加亮显示程序的动态语法，这样便使得代码的阅读更为方便，语法错误的识别更加的容易快捷；8、可以设置断点的工具：在程序的调试过程当中可以对软硬件设置断点，还可以对条件断点进行设置；9、分析工具：对仿真器、模拟器进行分析，用于对硬件的功能进行监视和模拟、对程序执行的时钟信息进行评价；10、用户可以对程序进行项目管理。
DSP课件第七章CCS集成开发环境
网络调试协议的解析和调试 。
网络调试故障的定位和排除 。
编译过程
CCS支持自动编译，可以快速编译代码并生 成可执行文件。
链接器设置
CCS支持链接器设置，可以链接外部库和资 源文件。
代码调试
断点设置
在CCS中可以设置断点，以便在程序运行时 暂停执行。
变量查看
CCS可以实时查看程序中的变量值和内存地 址。序状态。
要点二
详细描述
在CCS中，可以通过右键点击工程名，然后选择 “Properties”来设置工程的属性。在弹出的对话框中， 用户可以设置工程的编译器选项、链接器选项、调试器选 项等，以便更好地控制工程的编译和调试过程。
04
CCS的代码编辑与调试
代码编辑
代码输入
在CCS中输入代码，可以使用文本编辑器或代码补全功能，提高编程效率。
。
它集成了代码编辑、编译、 调试、仿真等功能，支持TI
的多种DSP芯片。
CCS提供了丰富的库函数和工 具，方便用户快速开发DSP应
用程序。
CCS的主要特点
支持多种DSP芯片
CCS支持TI公司的多种DSP芯片， 如TMS320C2000、 TMS320C5000、TMS320C6000 等系列。
实时仿真
打开工程
总结词
打开已存在的工程
详细描述
在CCS中，可以通过菜单栏的“File”选择“Open”来打开已存在的工程。在弹 出的对话框中，用户可以选择要打开的工程文件，然后点击“Open”按钮即可 打开该工程。
关闭工程
总结词
关闭当前打开的工程
详细描述
在CCS中，如果想要关闭当前打开的工程，可以通过菜单栏的“File”选择“Close Project”来实现。在弹出的 提示框中，用户可以选择是否保存对工程的更改，然后点击“Close”按钮即可关闭该工程。
第6章CCS集成开发环境介绍及安装
第6章CCS集成开发环境介绍及安装在CCS中，我们可以创建一个新的项目或导入一个已存在的项目。
对于新项目，我们可以选择DSP型号、编程语言和开发平台等。
CCS支持多种编程语言，包括C、C++和汇编语言。
在创建项目时，我们可以选择合适的编程语言。
除了基本的开发工具，CCS还提供了一些额外的功能和插件。
例如，CCS提供了RTOS（Real-Time Operating System）插件，可以帮助我们进行实时操作系统的开发。
CCS还支持与其他工具的集成，例如Matlab和Simulink，可以方便地进行模型的生成和代码的生成。
总体而言，CCS是一款功能强大的集成开发环境，适用于德州仪器DSP的软件开发和调试。
它提供了一系列的开发工具，方便我们进行代码的编写、编译、调试和性能分析。
通过CCS，我们可以提高开发效率，加快产品的上市时间。
因此，对于从事基于德州仪器DSP的应用程序开发的开发人员来说，学习和使用CCS是非常必要的。
第4章 集成开发环境CCS的使用
将DSP目标上的物理存储区中的数据（输出数据）传输
到主机PC上以供分析。 设置方法： CCS在源程序窗口中的物理存储区所在行按 成功设立探针后，出现探针图标(兰色图标)。
15
，
DSP应用技术
北京交通大学 国家工科电工电子教学基地
将探针和数据文件关联的方法：
(1) 先将DSP可执行文件下载到DSP目标板中，打开
设置断点使程序暂停，以便于查看有关数据，确定程序
可能出错的位置。
4
北京交通大学 国家工科电工电子教学基地
DSP应用技术
◆探针调试。
用于数据文件的输入和输出。
◆剖析工具(Profiler)。
用于评估代码运行所需要的时钟数，进而确定代码的
运行时间。 ◆数据图形显示工具。 用于绘制变量的时域/频域波形、眼图、星图等，直观 显示数据。
4. 图形观察窗
程序执行过程中，变量观察窗只能观察变量的数值 变化，这种观察不直观，而且在观察多个变量时十分 并可将数据以图形方式显示。
困难。CCS集成信号分析接口，提供全程监视信号数据，
功能：
观察信号的时域图形、频谱、星图以及眼图等。 观察方法： 单击View菜单的Graph，选择Time/Frequency…， 然后选择要观察的图形
的名称Name，数值Value和类型Type。
Watch 1：显示用户要求的局部、全局变量和表达式
DSP应用技术
的名称Name，数值Value，进制Radix和类型Type。
14
北京交通大学 国家工科电工电子教学基地
3. 探针
功能： 探针主要用于在PC和DSP系统之间读写数据。 将主机PC上的文件中数据（输入数据）传输到DSP 目标上物理存储区(存放算法所使用变量所在的)中；
CCS集成开发环境
实验一CCS集成开发环境一、实验目的1.熟悉CCS仿真环境2.掌握CCS环境下工程、文件的建立、编写及调试二、实验内容与步骤1．在D盘或E盘建立一个自己的文件夹, 如e:\05136101,该文件夹用英文或数字命名。
后面所有与实验内容有关的工程与程序都在此文件夹下保存或操作。
2．运行CCS 2(‘C5000)进入CCS集成开发环境。
以下操作如无特殊声明一般都在此环境下操作。
3．新建工程。
点击主菜单Project-New，会出现Project Creation对话框。
按如下顺序进行设置或操作：Location：e:\05136101Project：exe1点击完成按钮即可。
4．新建并保存主程序文件、链接命令文件。
本次实验两个文件的参考名称为：主程序文件exe1.asm、链接命令文件exe1.cmd。
点击菜单File-New-Source File打开文本编辑窗口Untitled1。
用菜单File-Save功能将其保存到e:\05136101\exe1中，其中文件名称为exe1，保存类型为*.asm。
用同样的方法新建并保存文件exe1.cmd。
5．为新建工程添加主程序文件和链接命令文件。
在工程管理器中右键单击exe1.pjt，选择Add Files to Project，在出现的Add Files to Project对话框中查找并选中刚才建立的三个文件exe1.asm，exe1.cmd，点击打开按钮将它们一起添加到该工程中去。
6．编写主程序文件。
单击工程管理器中的工程exe1.pjt左边的+号展开exe1.pjt 工程，再单击文件夹Source左边的+号,找到并双击exe1.asm ，在界面右边出现的exe1.asm文本编辑窗口中输入或复制主程序（注释部分可不输入）。
文件内容如下：.title ”E xe1.asm”.global x,y,z.bss x,1.bss y,1.bss z,1.text.global startstart:MOV #2, *(#y)MOV #1, *(#x)L1:MOV *(#y), AR1ADD *(#x), AR1, AR1MOV AR1, *(#z)B L17．编写链接命令文件。
第6章CCS集成开发环境及其使用
第6章CCS集成开发环境及其使用
集成开发环境（Integrated Development Environment，简称IDE）是指一种可在同一界面中集成多个开发工具的软件程序。
它的主要目标是为开发人员提供一个集中的工作环境，使他们能够更高效地开发、调试和测试软件。
在本章中，我们将介绍CCS集成开发环境及其使用。
S集成开发环境简介
S集成开发环境的安装
S集成开发环境的主要功能
(2)编译器：CCS集成了TI的编译器，可将源代码编译成目标代码。
它支持多种编译选项和优化等级，可以根据需求进行设置。
(3)调试器：CCS提供了多种调试器工具，可用于调试嵌入式系统的代码。
它支持多种调试接口，包括JTAG、BSL等，能够进行单步执行、变量查看、内存监视等操作。
(4)性能分析器：CCS集成了一些性能分析工具，可用于对嵌入式系统的性能进行分析。
它可以获取程序的运行时间、内存使用情况等信息，并提供可视化的图表和报告。
S集成开发环境的使用方法
(1)创建新项目：在CCS中，可以通过向导式界面创建新项目。
需要选择目标处理器和编译选项等，然后导入或编写源代码文件。
(4)调试和测试：通过连接目标系统，并选择相应的调试接口，可以在CCS中进行代码的调试和测试。
可以设置断点、单步执行、查看变量和内存等，以便分析和排查问题。
(5)优化和性能分析：CCS提供了一些工具，用于对代码进行优化和性能分析。
可以通过设置编译选项和优化等级，以及使用性能分析器，对代码进行优化和测试。
第7章DSP集成开发环境CCS
应用模块插件。
DSP原理及应用
7.1.1 CCS的组成
Code Composer Studio
主机
配置工具 .cdb 配置 数据库
Code Composer编辑器 源文件
.c
.h
DSP/BIOS API
cfg.cmd cfg.s54 cfg.h54
③ DSP/BIOS实时内核插件及其应用程 序接口API
主要为实时信号处理应用而设计。包括 DSP/BIOS的配置工具、实时分析工具等。
④ 实时数据交换的RTDX插件和相应的 程序接口API
可对目标系统数据进行实时监视，实现 DSP与其他应用程序的数据交换。
⑤ 由TI公司以外的第三方提供的应用模 块插件
系统配置栏目 清除配置按钮
步骤2：清除以前定义的配置。
点击“清除配置”按钮，弹出确认清除命令对话框， 选择“Yes”，清除以前的配置。
步骤3：选择与目标系统相匹配的配置文件。
单击“加入配置”按钮，将“C54x Fast Sim”作为系 统的配置显示在系统设置窗口中。点击“Close”按钮， 关闭对话框后出现CCS系统设置窗口，在系统配置栏 目中显示系统的配置。
DSP原理及应用
⑥ 断点工具，能在调试程序的过程中， 完成硬件断点、软件断点和条件断点的 设置；
⑦ 探测点工具，可用于算法的仿真， 数据的实时监视等；
⑧ 分析工具，包括模拟器和仿真器分 析，可用于模拟和监视硬件的功能、评 价代码执行的时钟；
⑨ 数据的图形显示工具，可以将运算 结果用图形显示,包括显示时域/频域波形、 眼图、星座图、图像等，并能进行自动 刷新；
7.1 CCS的简介
CCS集成开发环境-DSP
图4-2 Code Compuser studio Setup窗口
返回本节
CCS的应用界面
源程序编辑窗口 图形显示窗口
主菜单 工具条
—个典型的CCS开发环境界面如图。
内存显示窗口 工程项目窗口
反汇编窗口
寄存器显示窗口
CCS的应用界面 整个界面由主菜单、工具条、工程窗口、编辑 工程窗口：用来组织用户的程序，构成一个工程项目。用户 窗口、图形显示窗口、内存单元显示窗口和寄存器 可以从工程列表中选择所需编辑和调试的程序。
常用工具条 (4) 调试工具条
—— 观察存储器按钮。用来打开存储器窗口选 项，显示存储器观察窗口。 —— 观察堆栈按钮。用来打开调用堆栈观察窗口。 —— 观察反汇编按钮。用来打开反汇编窗口。
图4-3 并口调试管理器
图4-4 CCS运行主窗口
4.2.1 菜单
1．File菜单
表4-1 File菜单
常用工具条 (1) 标准工具条
—— 打印文件按钮。用来打印当前窗口源文件。 —— 帮助按钮。为用户提供上下文相关的帮助。
常用工具条 (2) 编辑工具条 编辑工具条共计10个按钮。
—— 设置括号标志按钮。从光标所在处开始， 查找括号对，并标记括号对中的文本。 —— 设置查找下一个开括号按钮。找到后，标 记与之对应的闭括号内的文本。
第4章 CCS集成开发环境
4.1 CCS系统安装与设置
4.2 CCS菜单和工具栏
4.3 CCS中的编译器、汇编器和链接器选项设置
4.4 用CCS开发简单的程序
4.1 CCS系统安装与设置
4.1.1 CCS系统安装
4.1.2 为CCS安装设备驱动程序
返回首页
第5章 集成开发环境(CCS)
文编查 工 件辑看 程
调 性 扩 选 工 / 窗 帮
试 能 展 项 具 BIOS 口 助
分功
核
设置断点、探测点，
析能
完成性单能步菜执单行。、包复括设置 位等时钟和利性用能通断用点扩等展语言
扩选展项功设能置菜。单设置字体、
颜画色速、度工连令DD时键、具接窗SS分盘 内PP菜 、口//析BB属存单端、II窗窗工性映OO。口链口口SS具、射包连接核配管列、动等括接配在置。帮理表D管、置线工包助S。等P脚命等帮具括菜包/B助、单括IO信实。窗S息为口用排户列提、供 核、芯片支持库等
5.2.2 源文件的建立、打开、关闭与编辑
以音频增益处理程序（volume）为例，在 CCS环境下讲述源程序文件的建立和编辑， 工程文件的建立，工程项目的编译、链接， 程序的运行控制、变量观察等CCS的基本使 用方法。
例5-1，建立3个新的文本格式源程序文件
文件内容如下：
（1）C语言源程序volume.c：
int i; for ( i=0;i<count;i++ )
output[i]=input[i]*volume; //将输入数据放大volume倍放到输出缓冲区 return(TRUE); } // 输出处理后的信号 int output_signals(int *output) { // 在此将输出缓冲区out_buffer中的数据发送到输出设备(比如DA) return(TRUE); }
工程项目管理工具可对用户程序实行项目管理。 在生成目标程序和程序库的过程中，建立不同程 序的跟踪信息，通过跟踪信息对不同的程序进行 分类管理
基本调试工具具有装入执行代码、查看寄存器、 存储器、反汇编、变量窗口等功能，并支持C源 代码级调试
第三讲：CCS集成开发环境1
CCS－ CCS－RTDX(2)
包括Host方和Target方 包括Host方和Target方
– Target方编程接口 RTDX target API Target方编程接口 – Host方编程接口 RTDX COM API（组件对象模型 Host方编程接口 API（组件对象模型 COM是windows下一种编程技术） COM是windows下一种编程技术）
算法测试和文件IO（ 算法测试和文件IO（2）图形
CCS支持一维图形，二维图象（标准的数 CCS支持一维图形，二维图象（标准的数
据格式），眼图等显示方式 有放大、缩小等功能 可以方便直观地判断算法执行的效果
算法测试和文件IO（ 算法测试和文件IO（3）GEL
GEL＝General Extension Language GEL＝ 一种类似C的解释型语言，可实现循环等 一种类似C
简单程序开发流程（1 简单程序开发流程（1）建立项目
Project New 选择一个目录位置，生成一个项
目文件test.pjt 目文件test.pjt
简单程序开发流程（2 简单程序开发流程（2）添加文件
Project Add Files to Project…添加文件 Project…
（.c，.lib，.cmd，.sa，.asm…） .c，.lib，.cmd，.sa，.asm…
程序结构 提供基本的程序控制命令，类似以前 emulator提供的命令， emulator提供的命令， GEL_Go(),GEL_Reset()等等 GEL_Go(),GEL_Reset()等等 可以制作菜单（可以加入到CCS主菜单）， 可以制作菜单（可以加入到CCS主菜单）， 对话框，滑动条
学习的文档
经过C优化器的优化，以及其它C 经过C优化器的优化，以及其它C语言优化后， C代码效率可达70－80％ 代码效率可达70－80％ C 6000 C的数据类型： C的数据类型： 标准； long，40bit， long，40bit， 定点DSP仿浮点 定点DSP仿浮点 要求和速度之间平衡
第6章CCS集成开发环境
表6-10 链接器常用选项（在Linker中）
返回本节
6.4 用CCS开发简单的程序
1．创建新的工程文件 工程文件中包含着设计中所有的源代码文件、链
接器命令文件、库函数、头文件等。 （1）在CCS的安装目录的myprojects子目录下创
建一个volume1目录。 （2）启动CCS，在Project菜单中选择New项，在
Project 中 输 入 volume1，CCS 将 创 建 一 个 名 为 volume1.pjt的工程。
返回首页
2.将文件添加到工程中 （1）将文件添加到工程中 （2）察看工程的结构（如图6-15所示）。 （3）查看代码
图6-15 工程视窗
3．生成和运行程序
（1）选择菜单命令Project→Rebuild All，对工程重新编译、 汇编和链接，主窗口下方的信息窗口将显示build进行汇 编、编译和链接的相关信息。
（2）选择菜单命令File→Load Program，在当前目录的 Debug目录下选择volume1.out并打开，将Build生成的 程序加载到DSP中。
（3）选择菜单命令Debug→Run或在Debug工具栏上单击 Run按钮，运行该程序。
4．改变Build选项并修改程序语法错误
选 择 菜 单 命 令 Project→Build Options， 弹 出 Build Options窗口，选择Compiler标签，在类 （ Category） 列 表 中 选 择 预 处 理 （ Preprocessor）， 如 图 6 - 1 6 所 示 。 在 Define Symbols 域 中 键 入 FILEIO， 定 义 符 号 FILEIO。 此时，在命令输入和显示窗口看到-d“FILEIO”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT文档演模板
CCS集成开发环境
•图6-13 生成选项窗口——编译器标签
•表6-9 编译器、汇编器常用选项 （在Compiler中）
7．Option菜单
•表6-7 Option菜单
•图6-6 Memory Map对话框
8．Tools菜单
•表6-8 Tools菜单
•返回本节
6.2.2 工具栏
1．Standard Toolbar n Standard工具栏包括以下常用工具如图6-7所示：
PPT文档演模板
•图6-7 Standard工具栏
1．File菜单
•表6-1 File菜单
2．Edit菜单
•表6-2 Edit菜单
3．View菜单
•表6-3 View菜单
Hale Waihona Puke 4．Project菜单•表6-4 Project菜单
5．Debug菜单
•表6-5 Debug菜单
6．Profiler菜单
•表6-6 Profiler菜单
•图6-5 时钟设置
•图6-8 GEL工具栏
3．Project Toolbar n Project工具栏提供了与工程和断点设置有关的命
令，Project工具栏提供了以下命令如图6-9所示。
•图6-9 Project工具栏
4．Debug Toolbar n Debug工具栏提供以下常用的调试命令如图6-10
所示。
•图6-10 Debug工具栏
PPT文档演模板
CCS集成开发环境
•图6-2 Code Compuser studio Setup窗口 •返回本节
6.2 CCS菜单和工具栏
n 6.2.1 菜单 n 6.2.2 工具栏
PPT文档演模板
CCS集成开发环境•返回首页
•图6-3 并口调试管理器
•图6-4 CCS运行主窗口
6.2.1 菜单
•返回本节
6.3.2 链接器选项
n 在汇编程序生成代码中，链接器的作用如下：
（1）根据链接命令文件（.cmd文件）将一个或多 个COFF目文件链接起来，生成存储器映象文件 （.map）和可执行的输出文件（.out文件）。
（2）将段定位于实际系统的存储器中，给段、符 号指定实际地址。
（3）解决输入文件之间未定义的外部符号引用 （如图6-14、表6-10所示）。
5．Edit Toolbar n Edit工具栏提供了一些常用的编辑命令及书签命
令如图6-11所示。
•图6-11 Edit工具栏
6．Plug-in Toolbars
n Plug-in Toolbars 包 括 Watch Window 和 DSP/BIOS两个窗口，其中Watch Window如图 6-12所示。
CCS集成开发环境
2．GEL Toolbar n GEL工具栏提供了执行GEL函数的一种快捷方法，
如图6-8所示。在工具栏的左侧文本输入框中键入 GEL函数名，再单击右侧的执行按钮即可执行相 应的函数。如果不使用GEL工具栏，也可以使用 Edit菜单下的Edit Command Line命令执行GEL 函数。
CCS集成开发环境
PPT文档演模板
2020/10/30
CCS集成开发环境
6.1 CCS系统安装与设置
n 6.1.1 CCS系统安装 n 6.1.2 为CCS安装设备驱动程序
PPT文档演模板
CCS集成开发环境•返回首页
6.1.1 CCS系统安装
n CCS对PC机的最低要求为Windows 95、32M RAM、100M剩余硬盘空间、奔腾90以上处理器、 SVGA显示器（分辨率800×600以上）。
CCS集成开发环境
•图6-1 “CCS 2（‘C5000）”和“Setup CCS 2 （‘C5000）”快捷图标
•返回本节
6.1.2 为CCS安装设备驱动程序
n 在安装CCS之后、运行CCS软件之前，首先需要 运行CCS设置程序，根据用户所拥有的软、硬件 资源对CCS进行适当的配置。
n 启动Setup CCS 2（’C5000）应用程序，单击 Close按钮关闭Import Configuration对话框， 将显示Code Composer Studio Setup窗口，如 图6-2所示。
PPT文档演模板
CCS集成开发环境
•图6-15 工程视窗
3．生成和运行程序
（1）选择菜单命令Project→Rebuild All，对工程重新编译、 汇编和链接，主窗口下方的信息窗口将显示build进行汇 编、编译和链接的相关信息。
n 进行CCS系统安装时，先将CCS安装盘插入CDROM驱动器中，运行光盘根目录下的setup.exe， 按照安装向导的提示将CCS安装到硬盘中。安装 完成后，安装程序将自动在计算机桌面上创建如 图6-1所示的“CCS 2（’C5000）”，“Setup CCS 2 （‘C5000）”等快捷图标。
PPT文档演模板
PPT文档演模板
CCS集成开发环境
•图6-14 生成选项窗口——链接器标签
•表6-10 链接器常用选项（在Linker中）
•返回本节
6.4 用CCS开发简单的程序
1．创建新的工程文件
n 工程文件中包含着设计中所有的源代码文件、链 接器命令文件、库函数、头文件等。
（1）在CCS的安装目录的myprojects子目录下创 建一个volume1目录。
•图6-12 Watch Window 工具栏
•返回本节
6.3 CCS中的编译器、汇编器和链接器选项设置
n 6.3.1 编译器、汇编器选项 n 6.3.2 链接器选项
PPT文档演模板
CCS集成开发环境•返回首页
6.3.1 编译器、汇编器选项
n 编译器（Compiler）包括分析器、优化器和代码 产生器，它接收C/C++源代码并产生TMS320C54x 汇编语言源代码。
（2）启动CCS，在Project菜单中选择New项，在 Project 中 输 入 volume1 ， CCS 将 创 建 一 个 名 为 volume1.pjt的工程。
PPT文档演模板
CCS集成开发环境•返回首页
2.将文件添加到工程中 （1）将文件添加到工程中 （2）察看工程的结构（如图6-15所示）。 （3）查看代码
