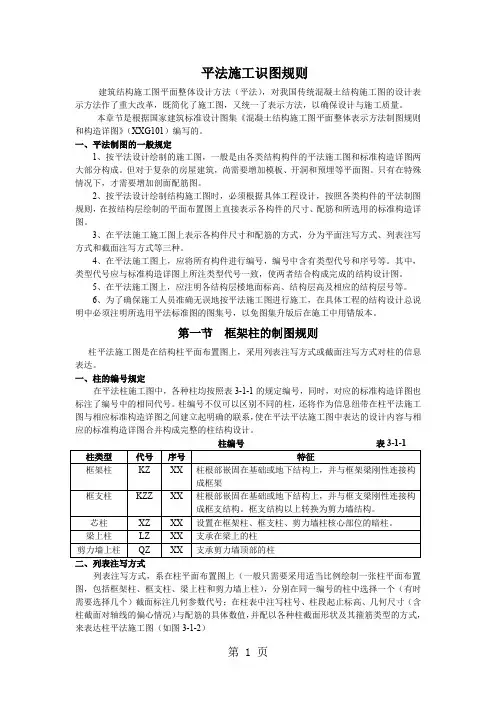

平法施工识图规则建筑结构施工图平面整体设计方法（平法），对我国传统混凝土结构施工图的设计表示方法作了重大改革，既简化了施工图，又统一了表示方法，以确保设计与施工质量。
本章节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（XXG101）编写的。
一、平法制图的一般规定1、按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。
但对于复杂的房屋建筑，尚需要增加模板、开洞和预埋等平面图。
只有在特殊情况下，才需要增加剖面配筋图。
2、按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。
3、在平法施工施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。
4、在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。
其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完成的结构设计图。
5、在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。
6、为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。
第一节框架柱的制图规则柱平法施工图是在结构柱平面布置图上，采用列表注写方式或截面注写方式对柱的信息表达。
一、柱的编号规定在平法柱施工图中，各种柱均按照表3-1-1的规定编号，同时，对应的标准构造详图也标注了编号中的相同代号。
柱编号不仅可以区别不同的柱，还将作为信息纽带在柱平法施工图与相应标准构造详图之间建立起明确的联系，使在平法平法施工图中表达的设计内容与相应的标准构造详图合并构成完整的柱结构设计。
二、列表注写方式列表注写方式，系在柱平面布置图上（一般只需要采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型的方式，来表达柱平法施工图（如图3-1-2）图3-1-2 柱表平法施工图柱表注写内容：1、注写柱编号，柱编号由类型代号和序号组成，应符合表2-1-1的柱编号规定。
平法识图口诀大汇总

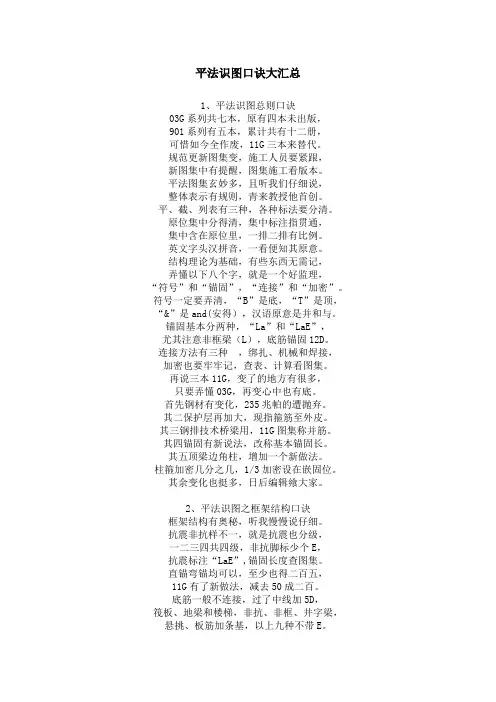

平法识图口诀大汇总1、平法识图总则口诀03G系列共七本，原有四本未出版，901系列有五本，累计共有十二册，可惜如今全作废，11G三本来替代。
规范更新图集变，施工人员要紧跟，新图集中有提醒，图集施工看版本。
平法图集玄妙多，且听我们仔细说，整体表示有规则，青来教授他首创。
平、截、列表有三种，各种标法要分清。
原位集中分得清，集中标注指贯通，集中含在原位里，一排二排有比例。
英文字头汉拼音，一看便知其原意。
结构理论为基础，有些东西无需记，弄懂以下八个字，就是一个好监理，“符号”和“锚固”，“连接”和“加密”。
符号一定要弄清，“B”是底，“T”是顶，“&”是and(安得），汉语原意是并和与。
锚固基本分两种，“La”和“LaE”，尤其注意非框梁（L），底筋锚固12D。
连接方法有三种，绑扎、机械和焊接，加密也要牢牢记，查表、计算看图集。
再说三本11G，变了的地方有很多，只要弄懂03G，再变心中也有底。
首先钢材有变化，235兆帕的遭抛弃。
其二保护层再加大，现指箍筋至外皮。
其三钢排技术桥梁用，11G图集称并筋。
其四锚固有新说法，改称基本锚固长。
其五顶梁边角柱，增加一个新做法。
柱箍加密几分之几，1/3加密设在嵌固位。
其余变化也挺多，日后编辑飨大家。
2、平法识图之框架结构口诀框架结构有奥秘，听我慢慢说仔细。
抗震非抗样不一，就是抗震也分级，一二三四共四级，非抗脚标少个E，抗震标注“LaE”,锚固长度查图集。
直锚弯锚均可以，至少也得二百五，11G有了新做法，减去50成二百。
底筋一般不连接，过了中线加5D，筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。
遇上框架请慎重，楼梯可能要抗震，悬挑是否要抗震，图纸一般会注明。
框架顶梁边角柱，收顶做法样不一，柱插梁、梁插柱，翻看图集三十七（页)，还有图集五十五，以及图集五十六（页），新图集增加新做法，同径柱筋翻上去。
屋面框柱顶收齐，附加三根不忘记，框支梁、框支柱，翻看图集六十七。
建筑结构平法识图口诀
建筑结构平法识图口诀平法识图总则口诀（1）03G系列共七本，原有四本未出版，901系列有五本，累计共有十二册，可惜今年全作废，11G三本来替代。
规范更新图集变，施工人员要紧跟，新图集中有提醒，图集施工看版本。
平法图集玄妙多，且听我们仔细说，整体表示有规则，青来教授他首创。
平、截、列表有三种，各种标法要分清。
原位集中分得清，集中标注指贯通，集中含在原位里，一排二排有比例。
英文字头汉拼音，一看便知其原意。
结构理论为基础，有些东西无需记，弄懂以下八个字，就是一个好监理，“符号”和“锚固”，“连接”和“加密”。
符号一定要弄清，“B”是底，“T”是顶，“&”是and(安得），汉语原意是并和与。
锚固基本分两种，“La”和“LaE”，尤其注意非框梁（L），底筋锚固12D。
连接方法有三种，绑扎、机械和焊接，加密也要牢牢记，查表、计算看图集。
再说三本11G，变了的地方有很多，只要弄懂03G，再变心中也有底。
首先钢材有变化，235兆帕的遭抛弃。
其二保护层再加大，现指箍筋至外皮。
其三钢排技术桥梁用，11G图集称并筋。
其四锚固有新说法，改称基本锚固长。
其五顶梁边角柱，增加一个新做法。
柱箍加密几分之几，1/3加密设在嵌固位。
其余变化也挺多，日后编辑飨大家。
平法识图之框架结构口诀（二）框架结构有奥秘，听我慢慢说仔细。
抗震非抗样不一，就是抗震也分级，一二三四共四级，非抗脚标少个E，抗震标注“LaE”,锚固长度查图集。
直锚弯锚均可以，至少也得二百五，11G有了新做法，减去50成二百。
底筋一般不连接，过了中线加5D，筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。
遇上框架请慎重，楼梯可能要抗震，悬挑是否要抗震，图纸一般会注明。
框架顶梁边角柱，收顶做法样不一，柱插梁、梁插柱，翻看图集三十七（页)，还有图集五十五，以及图集五十六（页），新图集增加新做法，同径柱筋翻上去。
屋面框柱顶收齐，附加三根不忘记，框支梁、框支柱，翻看图集六十七。
钢筋识图——平法
钢筋识图——平法钢筋识图——平法一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
平法识图要点

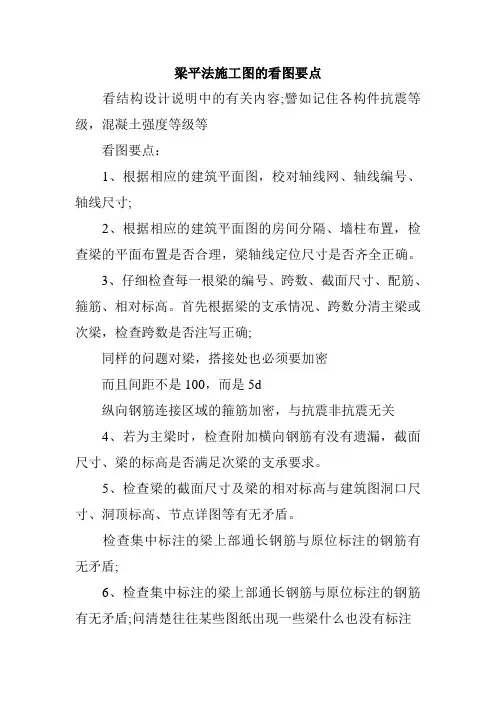

梁平法施工图的看图要点看结构设计说明中的有关内容;譬如记住各构件抗震等级，混凝土强度等级等看图要点：1、根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸;2、根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确。
3、仔细检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高。
首先根据梁的支承情况、跨数分清主梁或次梁，检查跨数是否注写正确;同样的问题对梁，搭接处也必须要加密而且间距不是100，而是5d纵向钢筋连接区域的箍筋加密，与抗震非抗震无关4、若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求。
5、检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾。
检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾;6、检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾;问清楚往往某些图纸出现一些梁什么也没有标注7、检查楼梯间平台梁、平台板是否没有支座这是很普遍的设计通病楼梯间平台梁、平台板没有支座，是很普遍的设计通病因为楼梯梁、平台板一般搁置在后砌填充墙上在施工主题需要人员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有支座的问题发生8、结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等9、非矩形截面梁，还得结合截面详图看图，且应看与建筑图中的详图有没有矛盾非矩形截面梁，如果没有剖面图，就得盯着设计要非矩形截面梁，如果没有剖面图，就得盯着设计要剖面详图——因为非矩形截面梁——平法写不到家——唯有画图，才可以看出那个角角落落有或者没有钢筋这主要是一些装饰线条等非矩形截面类梁构件10、初学者可以通过亲自翻样，画出梁的配筋立面图、剖面图、模板图、甚至画出各个钢筋的形状和尺寸动手画画，看图识图，用图来配合思考11、检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁。
平法施工识图规则.
平法施工识图规则建筑结构施工图平面整体设计方法（平法），对我国传统混凝土结构施工图的设计表示方法作了重大改革，既简化了施工图，又统一了表示方法，以确保设计与施工质量。
本章节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（XXG101）编写的。
一、平法制图的一般规定1、按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。
但对于复杂的房屋建筑，尚需要增加模板、开洞和预埋等平面图。
只有在特殊情况下，才需要增加剖面配筋图。
2、按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。
3、在平法施工施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。
4、在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。
其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完成的结构设计图。
5、在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。
6、为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。
第一节框架柱的制图规则柱平法施工图是在结构柱平面布置图上，采用列表注写方式或截面注写方式对柱的信息表达。
一、柱的编号规定在平法柱施工图中，各种柱均按照表3-1-1的规定编号，同时，对应的标准构造详图也标注了编号中的相同代号。
柱编号不仅可以区别不同的柱，还将作为信息纽带在柱平法施工图与相应标准构造详图之间建立起明确的联系，使在平法平法施工图中表达的设计内容与相应的标准构造详图合并构成完整的柱结构设计。
二、列表注写方式列表注写方式，系在柱平面布置图上（一般只需要采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型的方式，来表达柱平法施工图（如图3-1-2）图3-1-2 柱表平法施工图柱表注写内容：1、注写柱编号，柱编号由类型代号和序号组成，应符合表2-1-1的柱编号规定。
平法钢筋识图
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
2020施工、造价快速记忆口诀大全(详细)
2020施工、造价快速记忆口诀大全（详细）造价记忆顺口溜1. 价款支付有顺序，调价索赔再质保，再扣预付和甲供，索赔甲供不调价，奖励不用扣质保。
2. 偏差计算划横道，已完位置皆相同，计划总值额相等，比较累计不能忘；投资变价进度量，超支拖延果为正。
3. 工程价款变更原则：已有适用按已有，只有类似可参照，如果两类都没有，甲方批准乙方报。
4. 索赔程序28天，事件发生意向书，准备资料写报告，未给答复视默认，持续进行阶段报，事件终了最终报。
5. 不可抗力双方责，不补费用补工期，增加配合台班价，所有费用全计取，窝工索赔要注意，人员乘以窝工天，机械必须是闲置，管理利润不计取，规税保修要计算。
6. 索赔证据有很多，招标合同及附件，施组图纸和规范，变更签证往来函，会议纪要双方签，水电气候看日期，同期记录准备好、日志照片和发票，造价文件要记牢。
7. 接到变更14天，报告价款工期延，甲方14给答复，协商不果同争议。
8. 索赔成立四条件，工费损失实际算，风险原因非承包，按时通知和报告。
9. 时标网络如何划，先标节点后划线，自动形成波形线，无波就是关键线，计算工序总时差，本自再加后总差，左拖延、右提前，实际进度前锋线。
10. 工程单价有两种，清单单价206；如果题给规税率，就是清单综合价，分部分项和措施，注意已含管利润，付款别忘加规税。
如果题给间接费，要按06算顺序，直接工程人材机，再含措施直接费，间接利润按题目，最好形成综合价。
十句话，记住建筑面积规范一、面积计算总结心中有间房，计算不会忘；平顶和坡顶，要点要分清；有顶有围护，面积参照房；有顶无围护，顶盖减半做。
二、具体解析1. 平顶坡顶单层房单层房：外墙勒角上，结构外围水平面；平顶房：2米2及以上计全，以下就折半；坡顶房：净空1米2，颠倒过来2米1折半，以下不算，以上算全。
2. 橱窗门斗和三廊（挑廊、檐廊和走廊）、还有架空走廊（隐含有盖）有围护，按围护，水平面积照房算。
基础平法施工图识图
基础平法施工图识图一、独立基础平法施工图的识读（一）集中标注独立基础的集中标注内容包括基础编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。
1. 独立基础截面竖向尺寸独立基础截面竖向尺寸识读，详见表1-2-1。
表1-2-1 独立基础截面竖向尺寸识读续表2. 独立基础配筋图独立基础配筋图识读，详见表1-2-2。
表1-2-2 独立基础配筋图识读续表（二）原位标注独立基础原位标注的具体内容及识读，详见表1-2-3。
表1-2-3 独立基础原位标注续表（三）多柱独立基础（双柱或四柱）独立基础通常为单柱独立基础，也可为多柱独立基础（双柱或四柱等）。
多柱独立基础的编号、几何尺寸和配筋的标注方法与单柱独立基础相同。
多柱独立基础顶部配筋和基础梁的注写识读，详见表1-2-4。
表1-2-4 多柱独立基础顶部配筋和基础梁的注写识读图1-2-1 为独立基础平面施工图。
图1-2-1 独立基础平法施工图（单位：mm）二、条形基础平法施工图的识读条形基础可以分为梁板式条形基础和板式条形基础。
前者平法施工图表达基础梁和条形基础底板，后者仅表达条形基础底板。
基础梁的平面注写方式如下。
（一）集中标注基础梁的集中标注内容包括基础梁编号、截面尺寸、配筋这三项必注内容，以及基础梁底面标高（与基础底面基准标高不同时）和必要的文字注解这两项选注内容。
条形基础梁集中标注识读，详见表1-2-5。
表1-2-5 条形基础梁集中标注识读（二）条形基础底板的平面注写方式条形基础底板的集中标注内容包括底板编号、截面竖向尺寸、配筋这三项必注内容，以及条形基础底板底面标高（与基础底面基准标高不同时）、必要的文字注解两项选注内容。
条形基础底板底部及顶部配筋图的识读，详见表1-2-6。
表1-2-6 条形基础底板底部及顶部配筋图的识读三、桩基础平法施工图的识读（一）列表注写方式列表注写方式，系在灌注桩平面布置图上，分别标注定位尺寸；在桩表中注写桩编号、桩尺寸、纵筋、螺旋箍筋、桩顶标高、单桩竖向承载力特征值，如图1-2-2 所示。
平法识图规则
平法识图规则建筑结构施工图平面整体设计方法（平法），简化了施工图，统一了表示方法。
根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（XXG101）讲解如下内容。
一、平法制图的一般规定1、按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。
但对于复杂的房屋建筑，尚需要增加模板、开洞和预埋等平面图。
只有在特殊情况下，才需要增加剖面配筋图。
2、按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。
3、在平法施工施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。
4、在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。
其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完成的结构设计图。
5、在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。
6、为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。
第一节框架柱的制图规则柱平法施工图是在结构柱平面布置图上，采用列表注写方式或截面注写方式对柱的信息表达。
一、柱的编号规定在平法柱施工图中，各种柱均按照表3-1-1的规定编号，同时，对应的标准构造详图也标注了编号中的相同代号。
柱编号不仅可以区别不同的柱，还将作为信息纽带在柱平法施工图与相应标准构造详图之间建立起明确的联系，使在平法平法施工图中表达的设计内容与相应的标准构造详图合并构成完整的柱结构设计。
二、列表注写方式列表注写方式，系在柱平面布置图上（一般只需要采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型的方式，来表达柱平法施工图（如图3-1-2）图3-1-2 柱表平法施工图柱表注写内容：1、注写柱编号，柱编号由类型代号和序号组成，应符合表2-1-1的柱编号规定。
G平法识图学习口诀
平法识图总则口诀（1）03G系列共七本，原有四本未出版，901系列有五本，累计共有十二册，可惜今年全作废，11G三本来替代。
规范更新图集变，监理人员要紧跟，新图集中有提醒，图集施工看版本。
平法图集玄妙多，且听我们仔细说，整体表示有规则，青来教授他首创。
平、截、列表有三种，各种标法要分清。
原位集中分得清，集中标注指贯通，集中含在原位里，一排二排有比例。
英文字头汉拼音，一看便知其原意。
结构理论为基础，有些东西无需记，弄懂以下八个字，就是一个好监理，“符号”和“锚固”，“连接”和“加密”。
符号一定要弄清，“B”是底，“T”是顶，“&”是and(安得），汉语原意是并和与。
锚固基本分两种，“La”和“LaE”，尤其注意非框梁（L），底筋锚固12D。
连接方法有三种，绑扎、机械和焊接，加密也要牢牢记，查表、计算看图集。
再说三本11G，变了的地方有很多，只要弄懂03G，再变心中也有底。
首先钢材有变化，235兆帕的遭抛弃。
其二保护层再加大，现指箍筋至外皮。
其三钢排技术桥梁用，11G图集称并筋。
其四锚固有新说法，改称基本锚固长。
其五顶梁边角柱，增加一个新做法。
柱箍加密几分之几，1/3加密设在嵌固位。
其余变化也挺多，日后编辑飨大家。
平法识图之框架结构口诀（二）框架结构有奥秘，听我慢慢说仔细。
抗震非抗样不一，就是抗震也分级，一二三四共四级，非抗脚标少个E，抗震标注“LaE”,锚固长度查图集。
直锚弯锚均可以，至少也得二百五，11G有了新做法，减去50成二百。
底筋一般不连接，过了中线加5D，筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。
遇上框架请慎重，楼梯可能要抗震，悬挑是否要抗震，图纸一般会注明。
框架顶梁边角柱，收顶做法样不一，柱插梁、梁插柱，翻看图集三十七（页)，还有图集五十五，以及图集五十六（页），新图集增加新做法，同径柱筋翻上去。
屋面框柱顶收齐，附加三根不忘记，框支梁、框支柱，翻看图集六十七。
造价口诀大全
造价口诀大全一、造价记忆顺口溜1、价款支付有顺序，调价索赔再质保，再扣预付和甲供，索赔甲供不调价，奖励不用扣质保。
2、偏差计算划横道，已完位置皆相同，计划总值额相等，比较累计不能忘；投资变价进度量，超支拖延果为正。
3、工程价款变更原则：已有适用按已有，只有类似可参照，如果两类都没有，甲方批准乙方报。
4、索赔程序28天，事件发生意向书，准备资料写报告，未给答复视默认，持续进行阶段报，事件终了最终报。
5、不可抗力双方责，不补费用补工期，增加配合台班价，所有费用全计取，窝工索赔要注意，人员乘以窝工天，机械必须是闲置，管理利润不计取，规税保修要计算。
6、索赔证据有很多，招标合同及附件，施组图纸和规范，变更签证往来函，会议纪要双方签，水电气候看日期，同期记录准备好、日志照片和发票，造价文件要记牢。
7、接到变更14天，报告价款工期延，甲方14给答复，协商不果同争议。
8、索赔成立四条件，工费损失实际算，风险原因非承包，按时通知和报告。
9、时标网络如何划，先标节点后划线，自动形成波形线，无波就是关键线，计算工序总时差，本自再加后总差，左拖延、右提前，实际进度前锋线。
10、工程单价有两种，清单单价206；如果题给规税率，就是清单综合价，分部分项和措施，注意已含管利润，付款别忘加规税。
如果题给间接费，要按06算顺序，直接工程人材机，再含措施直接费，间接利润按题目，最好形成综合价。
二、十句话，记住建筑面积规范（一）面积计算总结心中有间房，计算不会忘；平顶和坡顶，要点要分清；有顶有围护，面积参照房；有顶无围护，顶盖减半做。
（二）具体解析1、平顶坡顶单层房单层房：外墙勒角上，结构外围水平面；平顶房：2米2及以上计全，以下就折半；坡顶房：净空1米2，颠倒过来2米1折半，以下不算，以上算全。
2、橱窗门斗和三廊（挑廊、檐廊和走廊）、还有架空走廊（隐含有盖）有围护，按围护，水平面积照房算。
有盖无围护，结构底板水平面折半算。
3、有盖无围护，两棚三站台，顶盖水平投影面折半。
平法识图总则口诀
平法识图总则口诀平法识图总则口诀（一）03G系列共七本，原有四本未出版，901系列有五本，累计共有十二册，可惜今年全作废，11G三本来替代。
规范更新图集变，施工人员要紧跟，新图集中有提醒，图集施工看版本。
平法图集玄妙多，且听我们仔细说，整体表示有规则，青来教授他首创。
平、截、列表有三种，各种标法要分清。
原位集中分得清，集中标注指贯通，集中含在原位里，一排二排有比例。
英文字头汉拼音，一看便知其原意。
结构理论为基础，有些东西无需记，弄懂以下八个字，就是一个好监理，“符号”和“锚固”，“连接”和“加密”。
符号一定要弄清，“B”是底，“T”是顶，“&”是and(安得），汉语原意是并和与。
锚固基本分两种，“La”和“LaE”，尤其注意非框梁（L），底筋锚固12D。
连接方法有三种，绑扎、机械和焊接，加密也要牢牢记，查表、计算看图集。
再说三本11G，变了的地方有很多，只要弄懂03G，再变心中也有底。
首先钢材有变化，235兆帕的遭抛弃。
其二保护层再加大，现指箍筋至外皮。
其三钢排技术桥梁用，11G图集称并筋。
其四锚固有新说法，改称基本锚固长。
其五顶梁边角柱，增加一个新做法。
柱箍加密几分之几，1/3加密设在嵌固位。
其余变化也挺多，日后编辑飨大家。
平法识图之框架结构口诀（二）框架结构有奥秘，听我慢慢说仔细。
抗震非抗样不一，就是抗震也分级，一二三四共四级，非抗脚标少个E，抗震标注“LaE”,锚固长度查图集。
直锚弯锚均可以，至少也得二百五，11G有了新做法，减去50成二百。
底筋一般不连接，过了中线加5D，筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。
遇上框架请慎重，楼梯可能要抗震，悬挑是否要抗震，图纸一般会注明。
框架顶梁边角柱，收顶做法样不一，柱插梁、梁插柱，翻看图集三十七（页)，还有图集五十五，以及图集五十六（页），新图集增加新做法，同径柱筋翻上去。
屋面框柱顶收齐，附加三根不忘记，框支梁、框支柱，翻看图集六十七。
史上最全平法图集顺口溜,过来看看？[优质文档首发]
![史上最全平法图集顺口溜,过来看看？[优质文档首发]](https://img.taocdn.com/s3/m/9e52db0df18583d049645984.png)
史上最全平法图集顺口溜，过来看看？[优质文档首发]很多人反映平法图集看了很多遍都记不住，我们在工作中也碰到同样的问题，后来笔者想了一个办法，把平法图集编制成顺口溜，记住的概率会大大增加。
提醒大家注意，以下内容对于那些对平法图集比较熟悉的朋友是管用的，因为顺口溜只能起到提示的作用，如果对平法图集很陌生，这种顺口溜是起不到作用的。
柱子平法的顺口抗锚为界比基厚：插筋拐头的计算是以抗震锚固长度与基础厚度作比较来判断的。
低拐15高拐6，6d 150取最牛：当基础厚度小于锚固长度的时候是15d，当基础厚度大于锚固长度的时候是6d和150取大。
基为嵌固3分1：基础为嵌固部分时，露出长度为1/3净高。
基非嵌固6分1，61大边取第一：基础为非嵌固时，露出长度为1/6净高，1/6净高还要与柱子大边与500比较取最大值。
首为嵌固3分1：当首层为嵌固端时漏出长度为1/3净高。
首非嵌固6分1，61大边取第一：当首层为非嵌固端时，漏出长度为1/6净高、柱子大边与500取大值。
直锚到顶减保护：当柱支撑的梁截面高度比较高的时候，伸入梁节点内的长度为梁高减去保护层。
弯锚12 90度：当梁高比较低的时候，柱纵筋伸入到梁顶弯折90度，弯折长度为12d。
边角外筋1.5当柱筋为边角柱外侧纵筋或角筋时，柱纵筋伸入梁内总体长度为1.5倍的基本锚固长度。
5d为界判加密：柱子基础箍筋是否加密，是以柱基外侧保护层5d为分界线的。
保护大于5倍d，下起百五（150）上起百（100），间距小于等五百（500）：当保护层大于5d时，下面起步为150，上边起步为100，间距小于等于500。
保护小于等5d，箍筋直径4分d：当外侧保护层小于等于5d时，箍筋直径不能小于插筋最大直径的1/4。
间距10d 100比，两值取小要牢记：箍筋间距为10d与100取小。
层底非连361：层底非连接区为1/3或1/6净高。
节下非连6分1：节点下非连接区为1/6净高（还与柱大边与500取大）。
平法识图基础知识共21页文档
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
平法识图基础知识
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阅读232 2 举报实用才是王道钢筋施工经验三十条2014-11-09 土木吧一，签约不看到图纸，不察看施工场地，不了解工人食宿环境，千万不能盲目签约，无论你的甲方说得怎样天花乱坠，也无论给你的工价有多高，都不可轻信之，务必要亲自实地考察，掌握第一手资料与真实情况，方可做出决定。
不然，轻者赚不到钱，严重者连本上仓。
二，审图本人积30年钢筋施工之经验，用过数个地区的图纸，从中发现，不管是哪儿设计的图纸，在钢筋这一块，或多或少的都有毛病，在干活之前，你必须把这些毛病事先找出来，在图纸会审时与设计师探讨清楚，得到准确的答复后，才好干活，不然的话，你在干活中变来变去，你的麻烦就大了，损失是在所难免的。
三，监理尊重监理是人所共知的常识，服从监理也是合情合理的事，监理大致分为3种，1.年纪偏大人格较高，认真本分不索不要，2.不管你活儿干得怎样，他拐弯抹角的暗示索要，3.严格监管，同时暗示索要。
对于1.对人家必须毕恭毕敬，但是你活必须得干好，要95%以上的符合规范；对于2.处理好关系是当务之急，你甘当铁公鸡，他鸡蛋里就是挑骨头，你把钢筋绣出花儿来，也是埋入混凝土中，得多花多少工时费细摆弄？还不如满足之日子好过，但是切记，太糊弄大劲儿了出现质量事故对谁都不是好事，在不偷工减料的前提下，钢筋直径间距尺寸长短，怎么也得差一不二的才行。
对于3.人之常情吧，恭敬不如从命，从命不如恭敬，关系和质量哪个都不能少。
还有4呢，有的监理是监理公司廉价雇来的，钢筋技术方面太多的不懂，101图集不会看，常常询问钢筋工怎么回事，这时，你一定得虚心告之加耐心恭维，因为他有权管你，哥们处好了，有机会人家也可能提携咱一把。
四，场地场地宽敞当然没的说，一遇场地狭窄，钢筋活儿就没法干，钢筋半成品如同中药铺，得有个地方摆放，没地方放，就得压撂，用时干着急翻不出来，窝工耽误事不说，不能提前制作，绑扎时又人手不够，要白扔银子的。
没有场地的窝工，很有可能把你那点利润吃光，解决办法，事先跟老板说好，允许用脚手架管临时组装“连匡型半成品钢筋存放架”，此问题便迎刃而解。
五.管理如用计时工，作息时间一般是早5点到中午11点半，下午1点到晚7点半，工人每天工作12~~14小时是极其正常的，千万别学让自己的工人干10小时就下班惹得全工地的领导们恼怒，结果还减少自己的收入，经验告诉咱此路不通。
对于批量的手工或机械加工的作业，时间一长使人腻歪，采用计件工资是个好办法，还能制裁那些耍滑的工人，如果你经验丰富，能把半天的工作量估准，最好是用小包工的分工方式，工人完活就下班，工人也乐意干，但要看住质量和工具设备，工人图快，最易忽视质量，加速磨损工具，疲劳使坏机器。
还有一点，班组管理的“人心”也是相当要紧的，对于亲信中的骨干分子，暗中奖励促使他能起带头作用；天热时，给工人们买点冷饮或水果吃，时不时的请工人们上顿饭店，增进感情，完全大有必要。
六.算图说到钢筋翻样，钢筋工的技术水平全部体现在此，这里充满了窍门与绝招。
首先，6册101图集从1到6，必须得熟练精通，否则寸步难行，其次，若想求精，用好电脑必不可少，把常用的钢筋混凝土构件，自己没事时制作好模块，用时往里一套，很快就算出量来，基本上不用液晶计算器，很快拿出施工简图和钢筋配料表单，用于工人生产。
看说得轻巧，冰冻三尺非一日之寒呐。
七.调直钢筋调直机，大家都知道，一般是用3个人干活，一个人把开关，两个人轮换扯着已被调直的钢筋走，一根钢筋可走出30米到60米，越长扯筋的人越挨累，可窍门不在于此，而是只用一个人干活，做一个溜子，如是铁的长度可在25~30米，用槽钢做，如是木头的，长度仅在10~20米，用长条木板边上钉木方，让已调直的钢筋在溜子中自由滑行，到一定长度，操作者便停车剪断，每够10或15根，便打成捆，滑到溜子下边。
下料时成捆拽，怎么样，提高工效3倍，节省2人，如何？八.下料现在没人使用克子和铁锯了，砂轮切割机也很少使用，工地都是以钢筋切断机为主，那么，钢筋切断机你用好了么？常见的做法是，就地摆放钢筋切断机，或者在切断机下面垫上一两层砖或木方木板，在切断机的一侧，钉一条大板，十多米长，下料时当做定尺，你不认为这种古老的方法太落后太笨拙了吗？最大的缺点是隔断了通道，且人干活太猫腰容易疲劳。
现在告诉你窍门：用粗钢管或槽钢加粗钢筋或角钢焊制一个支架，高约30多公分，放在切断机下面，卡住切断机的脚轮，把切断机垫高，使人干活时不猫腰，以减少疲劳强度，另做四至五个铁板凳，体积60多公分见方，凳子面用铁板，四条腿用钢筋焊成，可随便搬动，沿切断机两侧摆放，把要切断的料放在上面，在凳面上划切断线，试试吧，效益可观着呢。
九.成型手工成型的大小扳子，基本下岗了，全被钢筋弯曲机和弯箍机所取代，可是，钢筋弯曲机这玩艺儿你用好了么？各处工地看一看，在钢筋弯曲机一侧钉着老宽一排大板，长度大概有6~7米，上面放着一堆等待成型的钢筋，你不认为这种古老的方法太落后太笨拙了吗？最大的缺点是隔断了通道，拿料费劲不便操作。
现在告诉你窍门：用粗钢筋焊3个铁支架放在弯曲机前后，一个小短支架放在弯曲机左边，都与弯曲机一边高，上面摆放待成型的钢筋，成型时，只要两个人便可操作，一个人在后面把钩，一个人一手找长短一手把开关，比铺大板效率提高N倍，嗯，试试吧。
十.柱子只要塔吊能吊得动，预绑骨架现场安装是最省工的窍门，。
如果人爬柱子绑，费工又危险，实在不可取，复合箍筋的内箍不好套，你可以做成单个的拉钩，绑时用缠扣，也省不少事，101-1图集上也允许。
柱梢的保护层，用直径18或20的短钢筋头绑在箍筋外面控制，可防止在楼层以上出现柱子歪的现象。
这是一个不可告人的绝招，不可外传。
十一.大梁预绑安装是发展方向，都上去现场绑扎，太浪费时间了，也推迟下道工序作业，一般的连续梁，均在柱子中搭接，这就好办，你完全可以预绑成段，但不绑扎扁担筋和腰筋，扁担筋处的箍筋，可用直径6~8钢筋头绑在箍筋外面，使其立直，把梁安装在模板上面，底下垫上木方，等梁安装完后，再穿绑扁担筋连接成整体，最后穿绑腰筋挂拉钩，对于柱子处的加密箍筋，可事先焊成箍筋笼子，注意此箍筋笼的箍筋尺寸要大一两公分，套在柱子上，与梁同时降落，怎么样，又先进一步吧。
十二.楼板绑扎底层主筋冈，不画间距线光凭眼睛看的做法，纯粹是糊弄日本鬼子，本人绝不赞成，经验再多眼睛再好使也代替不了尺子，只能叫作野蛮施工野蛮绑筋。
对于密集的钢筋网可以绑梅花扣，但边上必须得绑两行全扣，窍门在于扣筋，绑好的扣筋必须得不怕有人在上边踩踏，要想做到这一点，就多用十字支撑，本人另有文章专述。
除非老板怕费料那就没辙了，其实根本不费料，用的都是钢筋头焊制的，若想绑扎板的钢筋进度快，如果老板同意，扣筋预绑成片安装是最好不过的法子，长度选在2.5~3米，最好能用电焊多焊几点，防止变形。
浪费一些6毫米分布筋，老板不心疼就能实现。
十三.楼梯楼梯扣筋可以事先做好，但是楼梯跑的主筋是不能事先做好的，任凭你的主筋算得再准，也无法保证和支完模板的尺寸相吻合，都得实际量尺才能下料成型，楼梯梁事先预绑安装是常事，但是别忘了，用25钢筋短头绑在骨架的下边把保护层事先垫好，也是一个绝招，还有，楼梯的扣筋必须得能禁得住走人踩踏，办法是在扣筋下面垫上十字支撑，如果扣筋被踩扁，说明你这钢筋工的手艺不精。
十四.预绑钢筋工离不开预绑，你用什么预绑支架呢，有用案子堂上两根粗钢筋伸出一块当支架；有用3根钢筋头焊一点做成三角支架，这些方法都不太方便吧，告诉你我的窍门，用一根钢筋弯曲成型做成支架，下料长度4.5米，直径18或20或22均可，永久使用，极其方便顺手，一个工地有8个这样的预绑支架就能周转开。
这种支架的样式，上头看像似个7字，下面是个口字，焊不焊都行，用扎丝绑紧就可以用了。
如果焊的话，用钢筋头就可以做成。
十五.切刀切扎丝，有用砂轮切割机切的，用时扎手划手，有用缝纫的剪子剪的，都太笨了吧，去铁匠炉，只拿一个买现成的切纸刀作为样品，让他照样给加工一个便是了，别忘了里边可是有弹簧的哟。
十六.弧圆不是圆弧，弧是弧形钢筋，圆是圆形钢筋，直径14以上批量的成型，以前用手工扳子底盘一点一点的赶着擐，不好玩儿吧，又累又慢又不准，你就没想一想，用钢筋弯曲机一次成活吗，只是在挡铁处插上两个卡桩，外加两个调整套筒，就搞定了。
去废铁收购部买两块铁花一点车床加工费也值啊。
十七.螺旋有谁做过桩钢筋及圆柱钢筋，有内环有外环，内环用直径12钢筋弯圆焊口，用弯曲机成型又快又省劲，外环用直径6或8钢筋连续旋转弯成连环，有人手工做，弄个辘辘头，工人摇啊摇的，不累么，大热的天，真要命啊，两三个人操作，太慢了。
利用钢筋弯曲机，按照转盘的尺寸加工个芯子，上面钻孔，在挡铁上固定两三个导轮，开动弯曲机，加工直径6的螺旋箍筋一次3根，加工8的螺旋箍筋一次2根，初次研制成功，由一人操作，与手工比较，提高工效24倍，真是“窍门可地跑，就看你找不找”。
十八.标签钢筋半成品的种类繁多，做个记号是很必要的，拿什么做记号呢，以前让木工给刨光木板条，截成小块，钻孔来用，现在都承包了，木工可不乐意伺候咱了，窍门当然有啊，去装饰材料商店买灯箱布料头布头，用记号笔写上字，用扎丝扎个眼透过去拴在钢筋上，怎么样，好招吧。
十九.螺旋那位说了，上边有个螺旋了，怎么又转回来了，对了，这回说的是螺旋箍筋，只要你跟甲方跟监理的关系搞好他不按“本本”卡你，在圈梁和较小的简支梁过梁中，使用方型的螺旋箍筋，其效果绝对优于当代的单个箍筋的设计，因为螺旋箍筋连成整体在混凝土中保证不变形不走样，而单个的箍筋当打到混凝土中七歪八斜，说不定成了什么样子了，用螺旋箍筋预绑的骨架，相当结实，稳定性特好，20年的经验告诉我们，还是小平老人家说得对，真理在实践中而不在文件和书本里不在官方的条条框框里。
新工艺新产品往往都是由人们的实践成果申请专利，然后才被官方的条条框框认可。
难道不是么？二十.进料当你在抽筋算料时，就要注意了，凡是遇光圆直条钢筋，在尽可能的情况下，建议甲方都代换成螺纹的，即增加强度减少用量又减少弯钩，甲方又省料，干活又省工，不是皆大欢喜么？二十一.归类遇有设计繁琐的板扣筋，七长八短的，样式有几十上百种之多，干活麻烦死你，甭想赚钱了，工都窝进去了，怎么办呢，首先得搞好与甲方与监理的关系，让他们高抬贵手，然后就是归类，相差5公分归为一类，或者相差10公分归为一类，曾听说有相差30公分归为一类的，哈哈，我可是不敢啊，归类以后减少了型号与品种，你的活儿是不是好干多了。
另一种归类，就是在同样开间与跨度的板中，其设计五花八门，本应当钢筋一个型号，他确设计了诸多型号，好像那个该死的设计师在有意调理有意戏耍钢筋工，故意跟你过不去，气不气死你呀，比如同样是板扣筋，同样的布局开单进深跨度，在这一块直径8间距100，在那一块直径10间距150，在另一块直径12间距200，此类事件太多太多，无处说理，那你就协商甲方与监理给他归类，归类成功了，检查允许了，你的活儿也就好干了，赚RMB也就容易点儿了。
