任务六 土石坝的渗流监测
06第六章 渗流监测
目录第六章渗流监测 (133)第一节监测内容与布置 (133)一、内容 (133)二、监测布置 (133)第二节渗流（压）及其地下水位监测 (134)一、测压管及电测水位计 (134)二、渗压计 (136)第三节渗流量监测 (139)一、观测方法及设施 (139)二、安装埋设 (140)三、观测与计算 (141)第六章渗流监测第一节监测内容与布置一、内容主要为大坝在上、下游水位差作用下产生的渗流场的监测（包括渗压、扬压力、绕坝渗流及渗漏量）；地下洞室渗漏及外水压力监测；边坡工程、渗流及其地下水位监测。
有关饱和粘性土的孔隙水压力监测见第四章。
坝体、坝基渗流（压）观测主要是了解土石坝体和坝基渗透压力；混凝土坝的接缝渗漏和坝基扬压力，通常采用渗压计和测压管观测。
绕坝渗流观测，通常布置在大坝的两岸坝肩及部分山体，以及深入到两岸山体的防渗齿墙或灌浆帷幕前、后等关键部位，以掌握地下水动态，评价其防渗效果。
地下水位的观测，对评价近坝区滑坡体（岸坡）稳定性十分重要，一般采用测压管观测。
地下洞室围岩的渗流状况及其外水压力是隧洞稳定重要因素，一般采用渗压计观测。
二、监测布置（一）坝体、坝基坝基渗流渗压监测一般根据建筑物的类型、规模、坝基地质条件和渗流控制的工程措施等进行设计布置，通常纵向监测断面1～2个，1级、2级坝横向断面至少三个。
对混凝土坝而言，纵向断面宜布置在第一道防渗线上，每个坝段至少布设一个点。
横向断面宜选择在最高坝段、地形或地质条件复杂地段，并尽量与变形、应力应变观测断面相结合。
横断面间距一般为50m～100m，如坝体较长、坝体结构和地质条件大体相同，则可以加大横断面间距。
横断面测点一般不少于3个。
另外，在混凝土坝水平施工缝、土石坝防渗体内及防渗墙幕后，通常根据需要，设置渗流监测。
（二）绕坝渗流绕坝渗流监测主要设置在两岸坝端及部分山体等部分，测点的布置主要根据地形、枢纽布置、渗流控制及绕坝渗流区特性而定。
对土石坝渗流安全监测仪器的几点认识

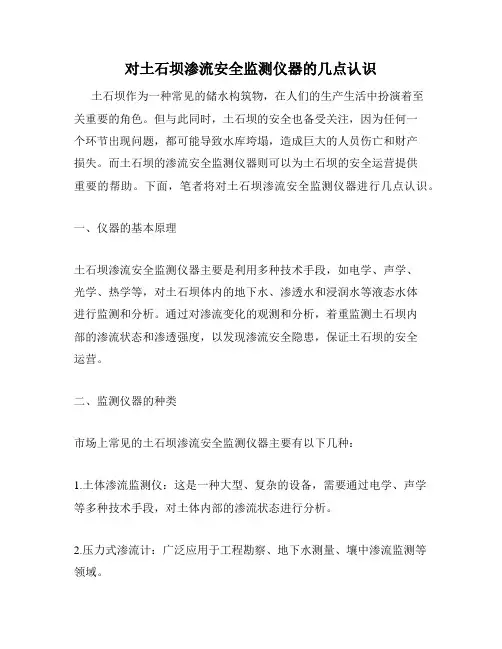

对土石坝渗流安全监测仪器的几点认识土石坝作为一种常见的储水构筑物，在人们的生产生活中扮演着至关重要的角色。
但与此同时，土石坝的安全也备受关注，因为任何一个环节出现问题，都可能导致水库垮塌，造成巨大的人员伤亡和财产损失。
而土石坝的渗流安全监测仪器则可以为土石坝的安全运营提供重要的帮助。
下面，笔者将对土石坝渗流安全监测仪器进行几点认识。
一、仪器的基本原理土石坝渗流安全监测仪器主要是利用多种技术手段，如电学、声学、光学、热学等，对土石坝体内的地下水、渗透水和浸润水等液态水体进行监测和分析。
通过对渗流变化的观测和分析，着重监测土石坝内部的渗流状态和渗透强度，以发现渗流安全隐患，保证土石坝的安全运营。
二、监测仪器的种类市场上常见的土石坝渗流安全监测仪器主要有以下几种：1.土体渗流监测仪：这是一种大型、复杂的设备，需要通过电学、声学等多种技术手段，对土体内部的渗流状态进行分析。
2.压力式渗流计：广泛应用于工程勘察、地下水测量、壤中渗流监测等领域。
3.电子压力计：主要是利用端子式测力传感器和独立放大器，实现对渗透强度的测量和准确分析。
4.渗透仪器：它主要是利用大型的模拟装置，模拟地下水与渗透水之间的渗透情况，从而分析土石坝体内的渗透强度和渗流状态。
5.声纳仪：通过对土石坝体内水流的声波传播速度进行探测和分析，以提供关于渗流状态的精确信息。
三、仪器的使用方法使用土石坝渗流安全监测仪器需要注意以下几点：1.在安装渗流监测仪器时，需要选好监测点，并对渗流观测点进行标记和调整。
2.在使用渗透仪器、压力式渗流计等仪器时，需要对渗透性进行合理的估算。
3.在日常照片处理时，需要根据设备的标准操作手册进行操作。
特别是在安装、调试和测试仪器时，要格外小心，以免造成设备故障和测量误差。
四、仪器的优点和局限性土石坝渗流安全监测仪器具有以下优点：1. 精度高、可靠性强，可以发现渗流安全隐患，提高土石坝的安全运行水平。
2. 操作便捷，方便日常监测和维护。
水库土石坝坝后出现渗漏处理措施
水库土石坝坝后出现渗漏处理措施下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言水库土石坝是人类利用自然资源修建的一种重要水利工程，但由于多种因素的影响，水库土石坝在使用过程中可能出现渗漏问题。
土石坝渗流分析
he L ( H1 t ) L
2 2
k[ H he t ] q 2L
2 1 2
2019/2/12
13
（二）心墙坝的渗流计算 心墙土料的渗透系数很小，比坝壳小10E4倍以上，可不 考虑上游楔形体降落水头的作用。下游坝壳的浸润线也较平 缓，水头主要在心墙部位损失。下游有排水时，可假定浸润 线的出逸点为下游水位与堆石内坡的交点A。 将心墙简化为等厚的矩形，δ ＝（δ 1+δ 2)/2,则可求通 过心墙段的单宽流量q1和心墙下游坝壳的单宽流量q2，联立 求得心墙后浸润线高度h和q
2019/2/12
20
流网的画法： 浸润线和不透水地基的表面都是流线；上下游水下 边坡都是等势线；下游边坡出逸点至下游水位既是等势 线又是流线。出逸段和浸润线上各点压力均为大气压力。 根据经验初拟浸润线位置及出逸点，然后将上、下游落 差等分，等分的水平线与浸润线的交点即为等势线与浸 润线的交点，由交点绘制与等势线，一端垂直浸润线， 一端垂直于地基表面，然后绘制流线，反复修正。
2019/2/12 4
土石坝的渗流为无压渗流，有浸润面，可视为稳定层 流，满足达西定律，简化为平面问题。水位急降时产生不 稳定流，需考虑浸润面随时间变化对坝坡稳定的影响。 达西定律：
H v x k x J k x x 连续条件： vx v y 0 x y
H v y k y J k y y
下游有排水时可假定浸润线的出逸点为下游水位与堆石内坡的交点a2则可求通过心墙段的单宽流量q1和心墙下游坝壳的单宽流量q2联立求得心墙后浸润线高度h和q20204415三斜墙坝的渗流计算将斜墙简化为等厚的矩形则可求通过斜墙的单宽流量q20204416四有限深透水地基土石坝的渗流计算1均质坝的渗流计算均质坝透水地基深度为t渗透系数为k坝体渗透系数为k可将坝体和坝基分开计算
土石坝安全监测与维修养护—土石坝安全监测概念、监测工作步骤与工作要求
1.2 监测工作要求
（1）监测运行中工程性态变化，监视工程运行安全。
（2）根据施工期观测资料，掌握工程与基础的实际性态，据以修改、完善 设计或技术方案。
（3）监测资料反馈于设计，以检验设计的正确性，从而提高工程设计水平。
02
巡视检查的类型和方法
2. 巡视检查的类型
水库大坝巡查分为日常巡视检查、年度巡视检查和特别巡视检查。巡查内 容：坝体、坝基、坝肩、各类泄洪输入设施及其闸门，以及对大坝安全有 重大影响的近坝区岸坡和其他与大坝安全有直接关系的建筑物和设施。
2.1 巡视检查的方法
（1）心到，重点部位或关键设施特别留心和格外小心； （2）眼到，查看大坝、坝脚有无漏水、管涌、变形松动等现象，防浪墙和 坝体有无裂缝，闸门是否漏水； （3）手到，用手来探摸和检查土体松动、崩塌淘空，感觉水温是否异常等； （4）耳到，听有无出现不正常水流声； （5）脚到，用脚检查坝坡、坝脚是否出现土质松软或潮湿甚至渗水； （6）物到，随身携带探水杆、铁锨等，以便及时发现险情。
土石坝安全监测的基本知识
目 录
1 监测概念、监测工作步骤与工作要求 2 巡视检查的类Байду номын сангаас和方法
01
监测概念 监测工作步骤与工作要求
1. 监测概念
监测即检查观测，是指对基础及其上的水工建筑物从施工开始到水库第一 次蓄水整个过程中以及在运行期间所进行的监视量测与分析。
1.1 监测工作步骤
监测项目通常有变形、渗流、应力应变、压力、温度、环境量、振动反应、 以及地震与泄水建筑物水力学监测，其中地震及水力学监测属于专项监测， 不是每个工程都要求进行。
土石坝安全监测技术规范

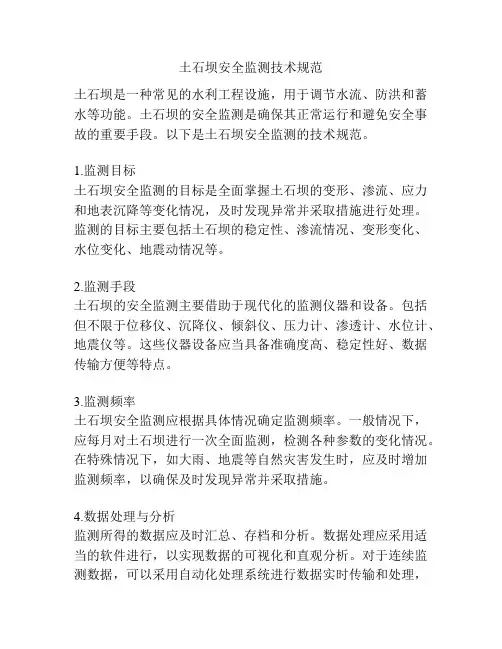

土石坝安全监测技术规范土石坝是一种常见的水利工程设施，用于调节水流、防洪和蓄水等功能。
土石坝的安全监测是确保其正常运行和避免安全事故的重要手段。
以下是土石坝安全监测的技术规范。
1.监测目标土石坝安全监测的目标是全面掌握土石坝的变形、渗流、应力和地表沉降等变化情况，及时发现异常并采取措施进行处理。
监测的目标主要包括土石坝的稳定性、渗流情况、变形变化、水位变化、地震动情况等。
2.监测手段土石坝的安全监测主要借助于现代化的监测仪器和设备。
包括但不限于位移仪、沉降仪、倾斜仪、压力计、渗透计、水位计、地震仪等。
这些仪器设备应当具备准确度高、稳定性好、数据传输方便等特点。
3.监测频率土石坝安全监测应根据具体情况确定监测频率。
一般情况下，应每月对土石坝进行一次全面监测，检测各种参数的变化情况。
在特殊情况下，如大雨、地震等自然灾害发生时，应及时增加监测频率，以确保及时发现异常并采取措施。
4.数据处理与分析监测所得的数据应及时汇总、存档和分析。
数据处理应采用适当的软件进行，以实现数据的可视化和直观分析。
对于连续监测数据，可以采用自动化处理系统进行数据实时传输和处理，提高监测效率。
5.报警机制土石坝监测系统应设有报警机制，一旦出现超过预设范围的异常情况，系统应能够及时报警并通知相关人员。
报警方式可以采取声光报警、短信通知等形式，以便及时采取紧急措施，防止事故发生。
6.监测结果评价监测数据分析后，应进行监测结果评价。
评价结果应包括对土石坝稳定性、渗流性能、变形情况等的综合评价。
评价结果可以采用定性和定量相结合的方法，以准确反映土石坝的安全状态。
7.监测报告土石坝安全监测结果应及时编制监测报告，并报送相关部门。
监测报告中应包括监测结果、异常情况、处理措施和建议等内容。
监测报告的编制应严格按照相关要求进行，确保其准确、完整和可靠。
8.定期检修土石坝应定期进行检修和维护，以保证其正常运行和安全稳定。
检修内容包括坝体巡视、渗流井及降水记录、坝体排水系统清理等。
土石坝安全监测与维修养护—渗流水质与环境量的监测
压力式水位计安装示意图
传感器的底座及安装应牢固，传感器的高程可按水尺零点高程测量的要 求测定。传感器测得的水的高差加上传感器高程即为水位高程。
通气电缆可顺坝面或岸坡引出水面，电缆应加保护管可靠保护，其出口 必须高出最高水位。
通气电缆与普通电缆的连接应采用专用干燥接线盒。
※基本知识※ （D）超声波水位计 超声波水位计是利用声学和电子技术进行测距的水位量测仪器。根据安装方
浮水式水位计示意图
2．水位井结构 水位井可根据监测现场的具体情况进行设计。如果测量断面建筑物有 合适的直立面时，可沿建筑物直立面直接安装水值观测井，如下图所示； 对于斜坡断面，按水位井的结构形式可分为岸式、岛式或岛岸结合式， 如下图所示。
水位井示意图 (a)有垂直面水位井；(b)岛式水位井；(c)岸式水位井
渗流水质与环境量的监测
目 录
2 降水量监测方法与仪器，气温与水温 的监测
02
降水量监测方法与仪器， 气温与水大坝坝区附近至少应设置一个气温观测点。
2、库水温观测，应在靠近上游坝面的库水中布置测温垂线，其位置宜与重 点监测坝段一致。监测混凝土上游坝面温度的测点亦可作为水库水温的测点。
渗流水质与环境量的监测
目 录
1 渗流水透明度监测,渗流水质监测，水 位监测测点布置与方法
01
渗流水透明度监测,渗流水质监测，
水位监测测点布置与方法
1．浮子式水位计结构 浮子式水位计由浮子、重锤、悬索、水位轮、转动部件和水位编码器（或 记录仪）组成，如下图所示。浮子漂浮在水位井内，随着水位的升降而升降。 绕过水位轮的悬索一端固定在浮子上，另一端固定一个平衡锤，平衡锤自动 控制悬索的张紧和位移。悬索带动水位轮旋转，由转动部件将水位轮的旋转 传递给水位编码器（或记录仪）。
土石坝安全监测与维修养护—土石坝渗流压力监测设计布置
5.灵敏度检验
测压管安装、封孔完毕后，应进行灵敏度检验。
在覆盖层中采用注水试验，在坝基岩体中采用压水试验。在覆盖层中试验前先测定管中水
位，然后向管内注水。若进水段周围为壤土料，注水量相当于每米测压管容积的3～5倍；若
为砂砾料则为5～10倍。注入后不断观测孔内水位，直至恢复到或接近注水前的水位。对于粘
防止雨水进入和人为破坏。
测压管的埋设，除必须随坝体填筑时埋设者外，一般应在土石坝竣工后，蓄水前月钻孔埋设。
随坝体填筑施工埋设时，应确保管壁与周围土体结合良好和不因施工遭受破坏。
（二）安装埋设
1.造孔
在坝高或埋深小于10m的壤土层中埋设测压管时，可采用人工取土器钻孔；深度大于10m，或
在混凝土或基岩中钻孔，应采用钻机造孔。
在从造孔至灵敏度检验合
格止的全过程中，应随时记
录和描述有关情况及数据，
竣工时需提交完整的测压管
钻孔柱状图和埋设考证表，
并存档妥善保管。
测压管埋设示意图如右图
所示。
测压管埋设示意图
土石坝渗流监测
目
录
3
土石坝渗流压力监测仪器类型（测压管、
渗压计）、构成、安装及监测方法介绍
03
土石坝渗流压力监测仪器类型（测压管、渗
在岩体比较完整、裂隙不很发育的钻孔孔径，一般为50～70mm即可，在覆盖层或风化较剧烈、
裂隙发育的基岩钻孔，为有足够的空隙填充封孔材料，孔径不宜小于100mm。埋设多管时，应根
据装管数量及直径，自下而上逐级扩径，原则上每增加一根测压管，相应直径至少扩大一级。自
上而下逐级成孔，自下而上逐管埋设。
无论是覆盖层或是基岩钻孔，严禁用泥浆固壁。需要防止塌孔时，可采用套管护壁，如估计难
关于土石坝渗流监测相关问题的探讨
坝 体 浸 润 线 （面 ）按 其 物 理 概 念 是 重 力 水 渗 该 系 统 施 工 单 位 明显 缺 少 施 工 经 验 ，选 用 了 ３．５
流 场的一种 自由 （待定 ）边界，足无 流量进 出和测 ｃｍ 管 径 ，导 致 系 统 投 人 运 行 后 ，在 进 行 人 ＿ｒ测
点 水 头 与 其 位 置 高 程 相 等 ，故 也 称 自南面 或 零 压 量 时 ，必 须 先 把 实 现 自动 测 量 的 渗 压 计 提 测 压
心 存 疑 虑 ，笔 者 认 为 其 原 因在 于 未 能 真 正 理 解 土 脚 排水 棱 体 沟 ，由于 量 水 堰 排 水 沟 设计 不合 理 ，使
石坝 渗 流 工作 机 理 及 规 范 。其 实 ，在 最 新 的 《土石 得 堰 板 挡 水 ，导致 坝 脚 棱 体 沟 常 年 积 水 排 不 出去 ，
坝 安 全 监 测 技 术 规 范 》中 已给 出了 明 确 答 案 ，条 对 坝 体 安 全 运 行 产 生了－一定 影 响 。另外 ，更 为严 重
文 ５．２．３中规 定 “（１）作 用 水头 大 于 ２０米 的坝 、渗 的 是 沙河 水 库 主 坝 量 水 堰 排 水 沟 ，其 与 渠 道 相 通 ，
适 应 ；（２）作 用 水 头 小 于 ２０米 的坝 、渗 透 系 数 大 是 大 坝 安 全 监 测 系统 发 挥 作 用 的 前 提 条 件 ，必 须
于 ｌ０ ｃｍ／ｓ的土 体 、渗 透 压 力变 幅小 的 部 位 、监 引 起 足够 重 视 。
视 防 渗 体 裂缝 等 ，宜 采 用测 压 管或 孑Ｌ隙水 压 力 计 ”。由此 可 见 ，只需 根 据 不 同部 位 渗 流 场 条 件 ，
润 线观测 ”在实际观测 中是 做不 到的，因此，《土 雨 ，地 面 雨水 就 会 进 入 测 压管 内。综 上 所 述 ，在 进
土石坝安全监测与维修养护—土坝及绕坝渗流量监测设计布置、监测方法介绍
目 录
4 土坝及绕坝渗流量监测设计 布置、监测方法介绍
04
土坝及绕坝渗流量监测
设计布置、监测方法介绍
※基本知识※
三、观测方法 渗流量观测根据渗流量的大小和汇集条件，选用如下几种方法： 1. 当流量小于1L/s时采用容积法； 2. 当流量在1～300L/s时采用量水堰法； 3. 当流量大于300L/s或不能设量水堰时，将渗漏水引入排水沟中，采用流 速法或超声波流量计测量，这种方法在实际工程中应用较少。
1. 三角堰。适用于流量在1-70L/s之间，三角形堰缺口为一等腰三角形，底角为直角， 堰上水头约为50～300mm。
2. 梯形堰。适用于流量在10-300L/s之间，常用1:0.25的边坡，底（短）边宽度b应小 于3倍堰口水头H，一般在0.25～1.5m范围。
3. 矩形堰。适用于流量>50L/s，堰口b应为2～5倍堰上水头H，一般在0.25～2.0m范 围内。矩形堰分为无侧向收缩和有侧向收缩两种。
(2)土石坝与刚性建筑物接合部的绕渗观测，应在接触轮廓线的控制处设置观测铅直 线，沿接触面不同高程布设观测点。
(3)在岸坡防渗齿槽和灌浆帷幕的上下游侧各设1观测点。 二、绕坝渗流观测方法
绕坝渗流的观测方法与坝体渗流的观测方法相同，可采用测压管或埋人渗压计等方 法进行观测。测压管深度或渗压计埋人深度应深入死水位或筑坝前的地下水位以下。
矩形量水堰 矩形量水堰计算较为复杂，无侧向收缩矩形量水堰流量Q计算公式为：
Q mb 2gH 3/ 2
式中：m =（0.402+0.054H/P），其余符号见上图。
2. 容积法 直接测定渗漏水的容积和充水时间（一般为1min，且不得小于10s）。 3. 水质分析 水质分析所需水样应在规定的监测孔、排水孔或廊道排水沟内取得。在监测孔中 取样时，也应在水库内同时取水样，以便分析比较。坝体混凝土中或基岩中的析出 物，应取样做分析，检查是否有化学管涌或机械管涌发生。
土石坝安全监测与维修养护—渗流监测的目的、内容与要求
Байду номын сангаас
目 录
2 石坝渗流压力监测设计布置
02
石坝渗流压力监测设计布置
2. 坝体、坝基部位渗流检测布置一般按以下要求进行。
(1)坝基渗流渗压监测一般根据建筑物的类型、规模、坝基地质条件和渗流控制的工程措施等进 行设计布置，通常纵向监测断面1～2个，1级、2级坝横向断面至少三个。
横向断面宜选择在最高坝段、地形或地质条件复杂地段，并尽量与变形、应力应变观测断面相结 合。横断面间距一般为50m～100m，如坝体较长、坝体结构和地质条件大体相同，则可以加大横断 面间距。横断面测点一般不少于3个。
土石坝渗流监测
目 录
1 渗流监测的目的、内容与要求
01
渗流监测的目的、内容与要求
1.1 渗流监测目的和内容
大坝在上下游水位差作用下，会产生渗流场，渗流监测是通过人工或仪器手段观测大坝整体 或局部的渗流场变化情况，用以掌握大坝在水压力、扬压力及温度等环境量的作用下的渗流规 律，了解大坝在施工和运用期间是否稳定和安全，以便采取正确的运行方式或进行必要的处理 和加固，保证工程安全。同时，将观测成果与设计成果进行对比，以检验理论计算结果及提高 将来的设计水平。
(4)需观测上游坝坡内渗压力分布的均质坝、心墙坝，应在上游坡的正常高水位与死 水位之间适当增设观测点。
必要时可根据渗流场理论计算成果进行布设。几种不同坝型的坝体渗流观测布置示 意图下图所示。
均质坝坝体渗流压力监测布置
有排水棱体均质坝坝体渗流压力监测布置
(1)观测横断面的选择，主要取决于地层结构、地质构造情况，断面数一般不少于3个，并 宜顺流线方向布置或与 坝体渗流压力观测断面相重合。
土石坝渗流观测内容主要包括坝体浸润线、渗流压力、绕坝渗流、渗流量及渗流水质等。坝 体、坝基渗流（压）观测主要是了解土石坝体和坝基渗透压力。
关于土石坝渗流监测相关问题的探讨
关于土石坝渗流监测相关问题的探讨摘要：土石坝渗流监测，应以“渗流缓变区”和“渗流急变区”作为选择测压管还是渗压计的依据，测压管适用于“渗流缓变区”的监测，渗压计适用于“渗流急变区”监测，这是大坝监测方式选择的原则性依据。
重视测压管埋设制作的细节，确保渗流项目监测布置的规范性和有效性，加强大坝监测分析管理软件的符规性审查，是保证系统正常运行的重要条件。
提高大坝监测专业技术人员水平，是水库管理单位能力建设的一项重要内容，必须予以充分重视。
关键词：土石坝；渗流监测；相关问题安全监测技术具备基本原则以及检测项目，在实际操作过程中，对水库大坝工程安全运行具有重要影响。
我国现阶段土石坝工程的安全运行已经离不开安全监测系统的发展，所以相关管理人员要对其有所重视。
1渗流监测目的及内容大坝在上下游水位差作用下，会产生渗流场，渗流场是通过人工或仪器手段观测大坝坝体或局部的渗流场变化情况，以掌握大坝在水压力、扬压力及温度等环境量的作用下的渗流规律，了解大坝在施工和运行期间是否稳定和安全，以便采取正确的运行方式或必要的处理和加固措施，保证工程安全；同时，将观测成果与设计成果进行对比，以检验理论计算结果，提高设计水平。
土石坝渗流观测内容主要包括坝体渗流压力、坝基渗流压力、绕坝渗流压力、渗流量等。
2安全监测技术1）安全监测技术的原则。
土石坝渗流安全监测技术是整个工程安全系统的重要组成部分，在较大程度上有利于促进安全监测系统的施工进程，且对安装调试具有重要影响。
土石坝渗流安全监测技术对工程的运行效果具有决定作用，所以在土石坝渗流安全监测技术的过程中具有四项基本原则：①土石坝渗流安全监测技术在设计的过程中，首先设计人员要对工程实际环境有着基本了解；其次，将实际环境所形成的条件作为基础；最后，对周围的环境条件做适当了解，将地质条件与环境条件共同作为土石坝渗流安全监测技术设计的参考对象；②土石坝渗流安全监测技术在设计的过程中，最主要目的是对土石坝工程的渗透安全性进行有效控制。
土石坝渗流热监测技术研究
土石坝渗流热监测技术研究土石坝渗流热监测技术研究随着社会经济和城市化进程的不断推进，水资源的需求与日俱增。
而水利工程建设是保障水资源有效利用的主要手段之一。
而土石坝是目前最常见的水利工程。
为了保障水利工程的安全运行，实时监测土石坝的渗流状况就显得尤为重要。
同时，水利工程的渗流，受水文气象等多因素影响，其运行状态也是多变的，因此需要采取一种科学高效的监测技术手段，以保证水利工程的可靠性和安全性。
土石坝渗流热监测技术是一种基于渗透理论及热传导理论的监测技术方法。
其采用数学模拟与物理探测相结合的方式，对土石坝渗流情况进行采集、分析和处理。
通过此方式可以获得较为详细的水土情形分析和渗透性分析的数据。
土石坝渗流热监测技术的原理是利用热水注入法及非稳态温度场分析的方法，对土壤渗流情况进行监测。
该技术通过给土壤坝的局部位置输入纯净的温水，并利用通过土壤坝内部的传热规律来研究得到土壤坝内的温度场分布和流场分布，推算出存在于土石坝内部的渗流位置及渗流速度。
土石坝渗流热监测技术的优势是可以同时监测多点的渗流情况，精度较高，监测数据准确性较好，所需的人力、财力、材料等方面也比较少。
同时该技术掌握了高性能的数据分析处理技术，可以套用与水文数据分析领域，计算分析相关参数的变化情况，了解土石坝的水流变化。
此外，该技术还能够监测土石坝的结构的稳定性，能够提供有力的数据分析支持，能够实现实时监测，及时预警，有效提高了水利工程的安全性。
土石坝渗流热监测技术的研究要点：一、温度数据采集：温度数据采集是土石坝渗流热监测技术的基本环节之一。
通过温度数据的采集可以记录下土壤初始的温度状态，也可以记录下渗流变化的过程，有力地支持了渗流变化的监测。
二、纯净水注入方法：纯净水注入是用于激发渗流效应及数据分析的方法之一。
渗流效应包括土石坝内部渗透性及水流情况的变化情况，纯净水注入激发渗流效应的目的就是为了检测出土石坝内部的流场分布情况。
三、数据分析及处理：数据分析及处理是土石坝渗流热监测技术的核心，其分析方法及处理工具的选择会直接影响到该技术的稳定性及水平。
土石坝渗流监测的项目.
参建单位: 黄河水利职业技术学院 重庆水利电力职业技术学院
福建水利电力职业技术学院
建筑物的运行状态，保证水库安全运用。
水利工程管理技术
土石坝渗流监测的项目
水工建筑物的渗流观测通常包括以下项目： （1）土坝浸润线观测。 （2）土坝坝基透水压力观测。 （3）绕坝渗流观测。 （4）混凝土和砌石建筑物扬压力观测。 （5）渗流量观测。 （6）渗流水透明度观测及化学分析。
水利工程管理技术
• 主持单位: 安徽水利水电职业技术学院 山东水利职业学院
水利工程管理技术
土石坝渗流监测的项目
• 异常渗流往往会逐渐发展并对建筑物造成 破坏。对于正常渗流，水利工程中是允许 的。但是在一定外界条件下，正常渗流有 可能转化为异常渗流。
水利工程管理技术
• 所以，对水库中的渗流现象，必须要有足
够的重视，并进行认真的检查观测，从渗
流的现象、部位、程度来分析并判断工程
水利工程管理技术 土石坝渗流监测的项目
主 讲 人：胡昱玲 安徽水利水电职业技术学院
2015.04
土石坝渗流监测的项目
水库建成蓄水后，在上下游水பைடு நூலகம்差的 作用下，坝体和坝基会出现渗流。
水利工程管理技术
土石坝渗流监测的项目
• 渗流分正常渗流和异常渗流。对于能引起 土体渗透破坏或渗流量影响到蓄水兴利的， 称之为异常渗流；反之，渗水从原有防渗 排水设施渗出，其逸出坡降不大于允许值， 不会引起土体发生渗透破坏的，则称为正 常渗流。
土石坝渗流安全监测技术及工程应用
土石坝渗流安全监测技术及工程应用摘要：土石坝监测是对土石坝的安全性和稳定性进行实时监测和评估的过程。
它是保障土石坝工程安全的重要环节，能够及时发现和预警潜在的安全隐患，采取相应的措施进行修复和加固，从而避免土石坝发生灾害事故。
针对某电站上库坝在初蓄期的渗流性态进行分析，以总结初蓄期渗流规律。
通过在坝体不同位置布置不同监测仪器对大坝进行监测，以相互验证监测结果的准确性。
渗流监测资料显示该面板坝渗流量小于设计允许渗漏量。
部分部位坝基渗压水位较高基本与库水位同升同降，坝基可能存在裂隙与库内水位相关。
关键词：土石坝；渗流；安全监测技术引言：水库为抽水蓄能电站建设中的关键构成部分，土石坝不但能对土地黏性进行充分利用，也可利用石料的坚固性，且土石坝建筑建设时间短，有良好的结构性能，且成本较低，所以，被广泛的进行着应用。
然而，实际应用中，图时报也在持续受损，所以，想要保证坝堤安全，十分有必要使用一定的安全监测方式。
工程区域内有这十分严重的渗漏问题，这会在一定程度上对结构安全、施工安全、水库的正常运行等形成严重影响。
1土石坝的安全监测技术系统现状土石坝安全监测的过程中最需要进行着重监测的两个物理量就是渗流和变形。
在最早期的时候，对渗流数值的测量是采用量杯和秒表的配合在监测点上直接进行读取。
后来的进一步发展，则开始采用电力测量仪器进行监测，主要有两个方式，第一种就是在排水口处进行单孔测量，这种方法类似于抽样监测，精度不高，应用范围较窄。
第二种就是让水流汇集到量水堰之后，再进行监测。
这种方式是经常采用的方式。
随着90年之后，自动化监测的进一步发展，目前广泛应用的渗透测量仪器主要分为振弦、电感、电阻、差阻等四类。
至于对土石坝变形方面的监测在早期的时候主要采用的水准仪和经纬仪，通过肉眼的观测进行安全监测，同样的误差较大，随着时代的发展已经被淘汰了。
从90年之后，大多数都采用全站仪、电子水准仪等来实现监测的半自动化或者是全自动化。
土石坝安全监测概述
土石坝安全监测概述土石坝安全监测是指利用各种监测手段对土石坝进行定期、长期、动态的、系统的、全面的监测，获取土石坝的稳定性、变形特征和工况状态等信息，为土石坝的安全评价、预警预测、安全管理提供科学依据。
土石坝安全监测是土石坝的“智慧守护者”，对土石坝的安全保障起着至关重要的作用。
土石坝的监测对象包括坝基、坝身、坝顶、坝体渗流、库岸、附属建筑物等，监测内容涵盖了重力坝和填筑坝的各个方面，如水位、温度、流量、压力等。
根据监测手段的不同，土石坝安全监测可以分为以下几类。
1.土石坝形变监测：这是土石坝安全监测的核心内容之一、通过设置位移测量仪器、水平和垂直位移观测点、倾斜仪等，实时监测土石坝的坐标变化、倾斜变形等，分析土石坝的稳定性，提前发现变形异常，及时采取措施保证坝体的安全稳定。
2.土石坝渗流监测：坝体的渗流是土石坝工程中的重要问题。
通过设置渗流压力观测点、渗压管等，监测土石坝的渗流压力、渗流速度等参数，了解渗流情况，及时采取隔离措施，防止渗流对土石坝的不良影响。
3.库岸监测：库岸的变形、滑坡、沉降等问题都会直接影响土石坝的安全。
通过设置库岸位移观测点、摄影测量仪、全站仪等，监测库岸的变形情况，判断变形趋势，评估库岸的稳定性，预测潜在的滑坡和沉降风险。
4.水位监测：水位是评价坝体安全的重要指标之一、通过设置水位观测点、液位计等，监测土石坝所在河流的水位，及时掌握水位变化情况，预测洪水来袭的风险，采取相应的防洪措施。
5.环境监测：土石坝所处的环境条件也会对坝体的安全产生影响。
通过设置环境监测点，测量土石坝周围的气候、风速、降水量、温度等参数，及时了解环境变化，判断对坝体的可能影响。
土石坝的安全监测是一个全过程、全要素、全方位的过程，需要借助现代化的监测设备和技术手段，如全站仪、GNSS定位系统、红外测温仪、遥感技术、信息系统等，进行数据采集与处理，实现监测数据的自动化、数字化和信息化。
监测数据可以及时上传到监测中心，实现远程监控和数据分析，为土石坝的安全管理和运行维护提供科学依据。
土石坝渗流观测及方法
(1.浙江省水利水电河口海岸研究设计院，浙江杭州 310020)在土石坝坝体和坝基适当部位，有计划地设置一些测压管或渗压计，以及在其下游适当部位设置观测渗流量的量水堰，并进行观测，可及时了解水库在运行过程中坝体的浸润线位置和渗流区各点渗透压力的大小，以及通过坝体和坝基渗流量的变化情况，这对大坝的渗流和稳定分析都具有很大的实际意义。
对土石坝各部位的测压管水位和渗流量，选用合理的分析模型进行及时的分析是监测土石坝运行安全的重要内容。
本文从渗流的支配方程入手，建立了土石坝中有压、无压渗流及其渗流量观测资料的分析模型。
经过实际应用表明，它可较好地解决实际工程问题。
1 土石坝渗流的支配方程忽略地下水流动方程中的惯性项，土石坝渗流的支配方程[1,2]为(1)渗流场为均质各向同性时，式（1）变为或(2)式中：k x、k y、k z分别为x、y、z方向上的渗透系数，h为水头，Φ=-kh为渗流速度势。
对稳定渗流而言，它的解实际上可归结为在满足某特定边界条件下，求解上述方程式。
对无压渗流问题，由于浸润面事先为未知边界，故在求解过程中，先假定浸润面边界，然后需通过反复试算，才可以对问题进行求解。
根据АравинВ.И.和НумеровС.Н.的推导结果[1]，对具有自由面的缓变渗流，当坐标轴位于不透水层面时，其不稳定渗流的方程形式为：。
在稳定渗流时，则渗流方程的形式为：。
以上式中：H为水深函数；n e为有效孔隙率；t为时间。
在这种情况下，浸润线位置即是方程中的一个变量，故它无需作为边界条件来考虑。
由于这时地下水流水深函数H的平方项亦满足拉普拉斯方程，故只需以H2为基本变量，就可求解有压渗流一样的方法解决无压渗流问题。
因此人们常将上述方程应用于无压渗流问题中。
2 坝基有压渗流观测资料分析根据上述渗流支配方程的基本特性，当渗流场固定时，各点的位势应不随时间而变。
位势可用下式表示：。
式中：h i为测压管水位，H1、H2分别为上下游水位。
水利工程管理技术——任务六 土石坝的渗流监测
任务六 土石坝渗流观测
坝体渗水压力(浸润线)观测
测点布置
选择有代表性、能反映主要渗流情况以及预计有可能出现异 常渗流的横断面，作为浸润线观测断面。横断面间距一般为 100～200m。对于一般大型和重要的中型水库，浸润线观测断 面不少于3个，一般中型水库应不少于2个。
均质土坝 （有反滤坝趾）测压管布置 1—测压管；2—进水管段；3—浸润线；
任务六 土石坝渗流观测
绕坝渗流观测
渗流水质监测
渗流水的透明度测定 清洁的水是透明的，而当水中含有悬浮物或胶体化合物
时，其透明度便大大降低。水中悬浮物等的含量越大，其透 明度越小。
现场测定
仪器由三部分组成：①长度为150cm的带有刻度的木质或铁 质直杆，杆上刻度的单位为1cm，最大刻度120cm，并以圆盘处为 零点；②用搪瓷板、木板或铁板制成的厚0.5cm、直径30cm的圆 盘；③小铅鱼。直杆顶端系绳索，方便测量时上下提放。
项目一 土石坝的监测与维护
任务六 土石坝渗流观测
任务六 土石坝渗流观测
异常渗流——能引起土体渗透破坏或渗流量影响到蓄水兴利的渗流。 正常渗流——渗水从原有防渗排水设施渗出，其逸出坡降不大于允
许值，不会引起土体发生渗透破坏的渗流。
任务六 土石坝渗流观测
坝渗流监测的一般要求
（1）大坝渗流监测各项目应相应配合，并同时观测大坝上下游水 位、降雨量和大气温度等环境因素。
土石坝的渗流分析.ppt
移项积分（积分区间从0至x）可得：
y 2 （H512-6）2Kq x
14
2024/7/11
无排水设施均质坝
同理，积分区间从EO断面至逸出点CC断面可得:
H1 h0
a0 H2
dy
q
K
H2 1
(a（0 5-H72）)2
2L
y
b
E
A
A'
1:m1
1:m 2 C
M
O △L F
L'
L
上、下游两段，取上游OA断面和B点断面分析，分
别列出两断面之间的平均过水断面积和平均比降，
由达西定律可导出渗流量为：
q
K
H2 1
(a0
（5-132L）
H
2
)2
把下游水面看为地基，取 H H代1 替HH2 1，并注意
h0 a0的 关H2系，由此可直接按褥垫式排水情况的公
式导出:
a0 L2 (H1 H2 )2 L
q
Ke
(H1
T)2
2
(he
T )2
下游坝壳的渗流量，参照均质坝公式，并假定
浸润线在下游水位与排水设备上游面的交点进
入排水体，可导出渗流量表达式：
q
q1
q2
K
h2 e
H2 2
2L
KT
he H 2 nL
T
根据流量连续，联解以上两式可求得 q 和 he
33
2024/7/11
3、设有截水墙的斜墙坝渗流计算
31
2024/7/11
第三节 土石坝的渗流分析
分析时，可分别计算通过心墙和下游坝壳的渗流 量，并根据流量连续性原理求出渗流单宽流量
土石坝渗流热监测技术研究
土石坝渗流热监测技术研究内容摘要：摘要：文章对土石坝渗流热监测技术的基本原理、研究历史和现状进行了介绍，对土石坝的热学特性以及土石坝温度与渗流的关系等关键技术问题进行了讨论，从理论上证明利用分布式光纤量测得到的温度场，通过有限元数值计算可以得到渗流场的渗透系数，从而实现对渗流场的监测。
关键词：土石坝渗流热监测技术温度渗流耦合1渗流热监测技术的基本原理土石坝的土石体介质内非渗流区的温度场分布受单纯的热传导控制，在土石体表层10~15m范围内，温度场受流体(空气、水)的季节性温度变化控制，越靠近表面区域与流体温度越一致。
由于土体具有较低的热传导特性，土体导热率低，温度场分布较均匀，流体温度与土体内部的温度差别随深度而增加。
当土石体内存在大量水流动时，土石体热传导强度将随之发生改变，如渗透系数大于10-6m/s，土石体传导热传递将明显被流体运动所引起的对流热传递所超越。
即使很少的水体流动也会导致土石体温度与渗漏水温度相适应，由此引起温度场的变化。
将具有较高灵敏度的温度传感器埋设在土石坝的土石介质的挡(蓄)水建筑物的基础或内部的不同深度。
如测量点处或附近有渗流水通过(渗透流速一般必须大于10-6m/s)，水流的运动和迁移，土中热量传递的强度发生改变，将打破该测量点处附近温度分布的均匀性及温度分布的一致性。
土体温度随渗水温度变化而变化。
在研究该处正常地温及参考水温后，就可独立地确定测量点处温度异常是否是由渗漏水活动引起的，这一变化可作为渗漏探测的指征，从而实现对土体内集中渗漏点的定位和监测。
2渗流热监测技术的研究历史和现状2.1利用点式热敏温度计测量温度进而监测渗流场早期渗流热监测技术主要是通过在水工建筑物或其基础内埋设大量热敏温度计来进行温度测量的。
美国加利福尼亚Occidental大学地质系的JosephH.Birman等人从开始研究利用这一技术勘探地下水，JosephH.Birman将这一技术用于水坝的漏水探查中，并申请了专利。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水利水电建筑工程
任务六 土石坝渗流观测
坝体渗水压力(浸润线)观测
浸润线观测方法——渗压计法
振弦式渗压计的一般计算公式为：
/
任务六 土石坝渗流观测
坝体渗水压力(浸润线)观测
测压管或渗压计观测
1.断面数一般不少于3个。渗压测点应沿渗流方向布置，每个观测 断面不少于 3个。
很强的吸热效应，必然导致坝体或坝基温度出现异常，特别是在渗
流量发生变化时，这种异常将更加明显。据此，将大量具有较高灵 敏度的温度传感器买入堤坝等土石介质的挡蓄水建筑物基础或内部， 通过温度观测成果来判断渗流通道和渗透途径。
/
水利水电建筑工程
任务六 土石坝渗流观测
实际可能出现的渗压相适应。
/
水利水电建筑工程
任务六 土石坝渗流观测
坝体渗水压力(浸润线)观测
测点布置
选择有代表性、能反映主要渗流情况以及预计有可能出现异 常渗流的横断面，作为浸润线观测断面。横断面间距一般为 100～200m。对于一般大型和重要的中型水库，浸润线观测断
绕坝渗流观测
渗流水质监测
渗流水的透明度测定
清洁的水是透明的，而当水中含有悬浮物或胶体化合物
时，其透明度便大大降低。水中悬浮物等的含量越大，其透 明度越小。
现场测定
仪器由三部分组成：①长度为 150cm 的带有刻度的木质或铁 质直杆，杆上刻度的单位为1cm，最大刻度120cm，并以圆盘处为 零点；②用搪瓷板、木板或铁板制成的厚 0.5cm 、直径30cm的圆 盘；③小铅鱼。直杆顶端系绳索，方便测量时上下提放。
面不少于3个，一般中型水库应不少于2个。
均质土坝 （有反滤坝趾）测压管布置 1—测压管；2—进水管段；3—浸润线； 4—反滤坝趾
均质土坝 （有水平反滤层）测压管布置 1—测压管；2—进水管段；3—浸润线； 4—水平反滤层
/
水利水电建筑工程
任务六 土石坝渗流观测
预定的便于观测
的孔口部位。 单管式测压管
/
任务六 土石坝渗流观测
坝体渗水压力(浸润线)观测
浸润线观测方法——测压管法
测压管水位的观测方法——测深钟法 测压管水位高程 =管口高程 - 管口至水面高度
测深钟示意图 （单位：mm） 1—吊索；2—测深钟
/
/
水利水电建筑工程
任务六 土石坝渗流观测
绕坝渗流观测
渗流量观测（非常重要）
渗流量观测必须与上、下游水位以及其他渗透观测项目配 合进行。 土石坝渗流量观测要与浸润线观测、坝基渗水压力观测同 时进行。混凝土石坝和砌石坝，则应与扬压力观测同时进行。
/
/
水利水电建筑工程
小 结
本任务主要介绍土石坝坝体浸润线、坝基渗水压力、 绕坝渗流、渗流量及渗水透明度的监测方法与要求。 通过本项目的学习，要求同学们掌握异常渗流的概念、 测压管和渗压计的布设、渗压水位的监测仪器、方法和要 求；掌握量水堰法的监测原理和要求；理解钢弦式渗压计 的工作原理。
水利水电建筑工程
任务六 土石坝渗流观测
绕坝渗流观测
渗流量观测（非常重要）
观测方法： 容积法、量水堰法、测流速法
集水沟设置在不受
泄水建筑物泄水影响和 不受坝面及两岸排泄雨 水影响的地方，并应结 合地形尽量使其平直整
土坝渗流量观测设备布置 1—土坝坝体；2—坝顶；3—集水沟； 4—量水堰
齐，便于观测。
/
水利水电建筑工程
/
水利水电建筑工程
任务六 土石坝渗流观测
坝体渗水压力(浸润线)观测
浸润线观测方法——测压管法
测压管水位的观测方法——电测水位计法 由测头、指示器和吊尺组成。 测压管水位高程 =管口高程 - 管口至水面距离-测头入水
引起水面升高值
测头构造示意图 1—电线；2—金属短棒；3—电线头； 4—隔电板Байду номын сангаас5—电极
/
/
水利水电建筑工程
任务六 土石坝渗流观测
绕坝渗流观测
绕坝渗流观测的原理和方法与坝体、坝基渗流观测相同，一般 采用测压管或渗压计进行观测，测压管和渗压计应埋设于死水位或 筑坝前的地下水位之下。绕坝渗流的一般规定如下：
（1）绕坝渗流监测的测点应根据枢纽布置、河谷地形、渗控措施 和坝肩岩土体的渗透特性进行布置。
/
水利水电建筑工程
任务六 土石坝渗流观测
绕坝渗流观测
渗流量观测（非常重要）
量水堰法 适用于渗流量为 1～300L/s范围内的情况
梯形量水堰示意图 适用于渗流量在 10～300L/s的情况
三角堰示意图 适用于渗流量小于 100L/s的情况
矩形堰适用于渗流量大于50L/S的情况
/
水利水电建筑工程
任务六 土石坝渗流观测
坝体渗水压力(浸润线)观测
测压管或渗压计观测
在均匀的沙砾石层中垂直防渗体靠上游 的土坝坝基测压管布置图 1 —测压管； 2 —斜墙； 3 —混凝土防渗 墙；4—沙层；5—滤水坝趾
在均匀的沙砾石层中水平防渗铺盖下面 及截水墙上下游坝基测压管布置图 1—测压管；2—斜墙；3—沙层；4—铺 盖；5—滤水坝趾；6—沙壳
项目一 土石坝的监测与维护
/
任务六 土石坝渗流观测
/
水利水电建筑工程
任务六 土石坝渗流观测
异常渗流——能引起土体渗透破坏或渗流量影响到蓄水兴利的渗流。
正常渗流——渗水从原有防渗排水设施渗出，其逸出坡降不大于允
（2）绕坝监测断面宜沿着渗流方向或渗流较集中的透水层（带） 布置，数量一般 2 ～ 3 个，每个监测断面上布设 3 ～ 4 条观测铅直线 （含渗流出口）。 （3）土工建筑物与刚性建筑物接合部的绕渗观测，应在对渗流起 控制作用的接触轮廓线出设置观测铅直线，沿接触面不同高程布设 观测点。 （4）岸坡防渗齿槽和灌浆帷幕的上下游侧应各设1个观测点。
任务六 土石坝渗流观测
坝渗流监测的一般要求
（3）使用渗压计监测渗流压力时，精度不得低于总量程的 5/1000。
（4）采用压力表量测测压管水头时，应估计管口可能产生的最大
压力值，选用量程合适的精密压力表，保证读数在1/3～ 2/3 量程范围内，同时，精度不能低于0.4级。
（5）渗流量通常采用体积法或量水堰进行监测。当采用水尺法量
/
水利水电建筑工程
任务六 土石坝渗流观测
绕坝渗流观测
渗流量观测（非常重要）
容积法
容积法适用于渗流量小于 1L/s或渗流水无法长期汇集
排泄的地方。观测时需进行计时，当计时开始时，将渗流水 全部引入容器内，计时结束时停止。量出容器内的水量，已
知记取的时间，即可计算渗流量。
/
任务六 土石坝渗流观测
绕坝渗流观测
热渗流监测技术
又称为温度示踪渗流监测技术。
基本原理是：
当坝体和坝基内无渗流水流动时，其温度是连续分布、均匀变
化且具有一定规律性的。当有渗流（特别是集中渗流）流经坝体或
坝基时，一方面由于渗流水与坝体或坝基介质的温度不同，必然改 变坝体或坝基温度状态，温度分布规律性被破坏；另一方面，由于 水是良好的热载体，其热传导流量比土体大几倍乃至几十倍，具有
2.测点一般设在强透水层中。
3.防渗和排水设备的上下游都要安设测点，以了解防渗排水设施 的效果。
4.为掌握渗流出逸坡降及承压水作用情况，需在坝趾下游一定范
围内布置若干测点。 5.已经发生渗流变形的地方应在其四周临时增设测压管进行观测。
坝基渗水压力的观测仪器和观测方法与坝体渗水压力观测
一样。测压管的透水段和回填反滤料的长度宜小于1.0m。
坝体渗水压力(浸润线)观测
测点布置
斜墙坝测压管布置示意图 1—测压管；2—进水管段；3—浸润线； 4—反滤坝趾；5—斜墙
/
水利水电建筑工程
任务六 土石坝渗流观测
坝体渗水压力(浸润线)观测
浸润线观测方法——测压管法
测压管
透水管
导管
进水滤土
与透水管管径相 同，一直引出到
测量水堰的堰顶水头时，精度不得低于1mm；采用量水堰水 位计或水位测针量测堰顶水头时，精度不得低于0.1mm。
/
水利水电建筑工程
任务六 土石坝渗流观测
坝体渗水压力(浸润线)观测
测压管和渗压计的选择
1）上下游水位差小于2O m的坝、渗透系数K≥10-4cm/s的土 中、渗流压力变幅小或防渗体需监视裂缝的部位，宜采用测 压管。 2）上下游水位差大于2O m的坝、渗透系数K＜10-4cm/s的 土中、非稳定渗流的监测以及铺盖或斜墙底部接触面等不适 宜埋设测压管的部位，宜采用渗压计观测，其量程应与测点
坝体渗水压力(浸润线)观测
测点布置
窄心墙坝测压管布置示意图 1—测压管；2—进水管段；3— 浸润线；4—反滤坝趾；5—心墙
宽心墙坝测压管布置示意图 1—测压管；2—进水管段；3—浸 润线；4—反滤坝趾；5—宽心墙
/
水利水电建筑工程
任务六 土石坝渗流观测
/
水利水电建筑工程
任务六 土石坝渗流观测
绕坝渗流观测
渗流水质监测
渗流水的透明度测定
室内测定
透明度测定管，即带有刻度的内径为3cm，长度为35cm、 50cm或100cm的玻璃管，其下放一白瓷片，瓷片上有宽度为
1mm的黑色十字和4个直径为1mm的黑点。
透明度管示意图，单位：cm 1—玻璃管；2—阀门； 3—胶管；4—铅印字体
/
水利水电建筑工程
任务六 土石坝渗流观测
坝体渗水压力(浸润线)观测
测压管或渗压计观测
在均匀的沙砾层中具有水平防渗铺盖 的均质坝坝基测压管布置图 1 —测压管； 2 —坝体； 3 —滤水坝趾； 4—沙层；5—铺盖
在均匀的沙砾层中具有粘土截渗墙 的土坝坝基测压管布置图 1—测压管；2—心墙；3—滤水坝趾； 4—沙层；5—沙壳；6—铺盖
