有源电力滤波器的基本原理和分类有源电力滤波器（Active Power Filter，APF）是一种用于消除电力系统中谐波和电流不平衡问题的装置。
它是一种由电子器件组成的滤波器，能够注入特定频率的电流来抵消电网中的谐波，从而实现电流的纯正输出。
下面将介绍有源电力滤波器的基本原理和分类。
基本原理：有源电力滤波器由三相逆变器（Inverter）和控制系统组成。
首先，控制系统采集电网中的电压和电流信号，并进行处理和分析。
接下来，控制器确定电网的谐波特性并计算相应的注入电流。
最后，逆变器产生特定频率和幅度的电流，并通过与电网连接的线路与谐波电流相消。
这样，通过有源电力滤波器可以实现对电流谐波的消除和电流的纯正输出。
分类：根据滤波器的连接方式和使用场景，有源电力滤波器可以分为三种类型：单台型、平行型和串级型。
1.单台型有源电力滤波器：单台型有源电力滤波器适用于单台负载设备或供电点，用于对单一负载设备引起的谐波进行消除。
这种滤波器的工作方式简单，实施成本低，但只能解决单个设备引起的谐波问题。
2.平行型有源电力滤波器：平行型有源电力滤波器通常由多台滤波器并联连接，在一个供电点上对谐波进行消除。
这种连接方式可以同时处理多个电流不平衡或谐波扰动。
平行型滤波器具有相互独立工作的特点，其中一台滤波器的故障不会影响其他滤波器的工作。
3.串级型有源电力滤波器：串级型有源电力滤波器由多个滤波器串联连接在一个供电点上。
每个滤波器负责处理一定范围内的谐波频率。
串级型滤波器具有较大的容载能力，能够处理大电流负载和更复杂的谐波问题，但它的成本更高，并且在安装和维护过程中需要更多的配置。
总结：有源电力滤波器是一种用于消除电力系统中谐波和电流不平衡问题的装置。
通过逆变器产生特定频率和幅度的电流，有源电力滤波器可以实现对电流谐波的消除和电流的纯正输出。
根据滤波器的连接方式和使用场景，有源电力滤波器可以分为单台型、平行型和串级型三种类型。
有源滤波器技术经验规格手册标手册
低压有源滤波装置技术要求1.概述1.1 设备名称：低压有源滤波装置1.2 数量：1.31.41.52.2.1GB14048.3-93 《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GB/T3859.1-93 《半导体变流器基本要求的规定》GB3983.1-89 《低电压并联电容器》JB7113-1993 《低电压并联电容器装置》GB50052-95 《供配电系统设计规范》GB50054-95 《低压配电设计规范》JGJ/T16-92 《民用建筑电气设计规范》DGJ08-100-2003 《低压用户电气装置规程》IEC 61642 《受谐波影响的工业交流电网、过滤器和并联电容器的应用》IEC 61000-2-4 《电磁兼容(EMC).第2部分：环境—第4分部分：工厂低频传导骚扰兼容水平》IEC 61000-4-7 《电磁兼容(EMC)—第4部分：试验和测量技术—第7分部分：供电系统及所连设备谐波和谐间波和测量和测量仪器导则》GB/T12325-2003 《电能质量供电电压允许偏差》2.22.2.1*2.2.2*2.2.3证书。
*2.2.42.2.51)有源滤波器需要有检测报告认定的滤波效率在95%以上。
2)有源滤波模块要求功率器件采用IGBT，其开关频率为20KHz实现动态补偿，其逆变系统，高可靠性，控制简单，技术达到国际先进水平3)核心控制器件采用国际大品牌器件，如 PWM变流器、电解电容（直流电容）、滤波电容和软磁电抗器、控制器、IGBT、互感器等4)有源滤波器模块要求能快速动态治理谐波，改善电能质量，300us内响应负载变化，全部响应时间小于20ms。
5)MTBF(平均无故障时间)≥10万小时；6)可自动消除系统谐波，并不受系统阻抗影响，本装置功能不受下列因素的影响：6.1）电网阻抗的变化；6.2）要补偿的电流波形形状和电流变化的动态特性；6.3）对称或不对称负荷；在改善电压畸变率，抑制谐波电流主频带，同时保证可靠、安全运行；7)过载能力250%（10ms）。
什么是有源滤波装置
什么是有源滤波装置基本概念顾名思义有源滤波装置需要提供电源，其应用可克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点（传统的只能固定补偿），实现了动态跟踪补偿，而且可以既补谐波又补无功；三相电路瞬时无功功率理论是APF发展的主要基础理论；APF有并联型和串联型两种，前者用的多；并联有源滤波装置主要是治理电流谐波，串联有源滤波装置主要是治理电压谐波等引起的问题。
有源滤波装置同有源滤波装置比较，治理效果好，主要可以同时滤除多次及高次谐波，不会引起谐振。
基本原理：有源滤波装置，是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。
它由指令电流运算电路和补偿电流发生电路两个主要部分组成。
指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波。
技术优势绿色化效率达97.2%，比效率为95%的有源滤波器年节约电能约6, 500kwh效率更高的拓扑增强型控制算法基于精确模型的热设计和结构优化小型化体积仅为同类主流品牌1/6,占用更少空间，活适应不同的工况安装创新，壁挂式或机架式安装使用更少的原材料,保护环境智能化补偿指定次数谐波可调感性、容性无功补偿补偿系统不平衡负载自动检测、抑制系统谐振全功能监控系统模块化N+1冗余，显著提高系统可靠性流水线生产，更出色质量保证减少系统单故障点灵活并联，适应不同工况功能特性同时滤除2~50次谐波，或选择2~50次内任意次数谐波进行补偿响应时间小于300μs采用3DSP+CPLD全数字控制方式和国际知名品牌高速IGBT，闭环控制，精确滤除谐波应用四相线技术，消除中性线电流自动消除谐振，不受电网阻抗和系统阻抗变化影响具有补偿谐波；同时补偿谐波和无功；同时补偿谐波，无功和负载三相电流不平衡三种工作模式电子式过负荷保护逆变器控制具备了机器快速的FPGA，功率数字信号处理功能模块化设计，易于扩展多机并联集中监控功能远程网络监控功能维护方便，在符合要求的工作环境下工作，非机器故障无需维护产品设计及生产遵循的国内，国际标准国际标准EN 50091-3, EN 61000-6-2, EN55011, EN 50178:1997, IEC 62040-3, IEC 50178:1997, AS 62040-3（VFI SS 111）, CISPR11国家标准GB/T14549-93《电能质量：公用电网谐波》GB/T15543-1995 《电能质量：三相电压允许不平衡度》GB/T15945-1995 《电能质量：电力系统频率允许偏差》GB/T12326-2000 《电能质量：电压波动和闪变》GB/T12325-2003 《电能质量：供电电压允许偏差》GB/T18481-2001 《电能质量：暂时过电压和瞬态过电压》GB/T15576-2008 《低压成套无功功率补偿装置》GB7625.11998 《低压电气电子产品发出的谐波电流限值》GB 4208-2008《外壳防护等级(IP代码)》极宽电压输入范围额定工作电压为380V，可承受-40%～+20%的电压波动，频率为50/60Hz, 可承受+/-5%的频率波动，适应各种不同工况的电能质量环境。
有源电力滤波器装置主要应用于什么场合

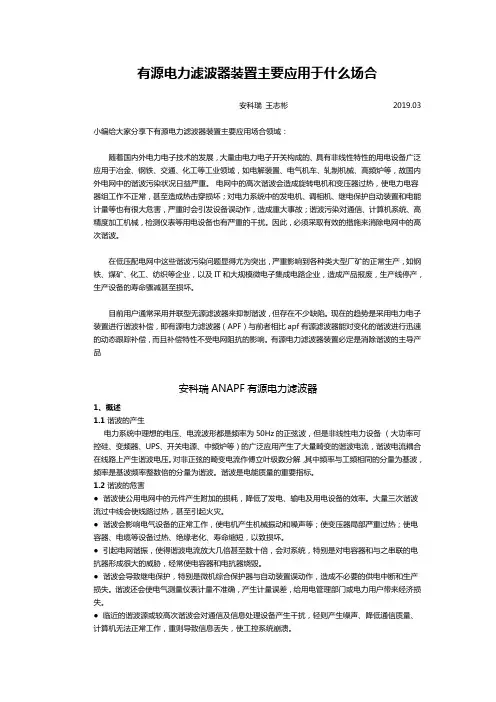

有源电力滤波器装置主要应用于什么场合安科瑞王志彬2019.03小编给大家分享下有源电力滤波器装置主要应用场合领域：随着国内外电力电子技术的发展，大量由电力电子开关构成的、具有非线性特性的用电设备广泛应用于冶金、钢铁、交通、化工等工业领域，如电解装置、电气机车、轧制机械、高频炉等，故国内外电网中的谐波污染状况日益严重。
