化工原理实验报告_管路设计与安装

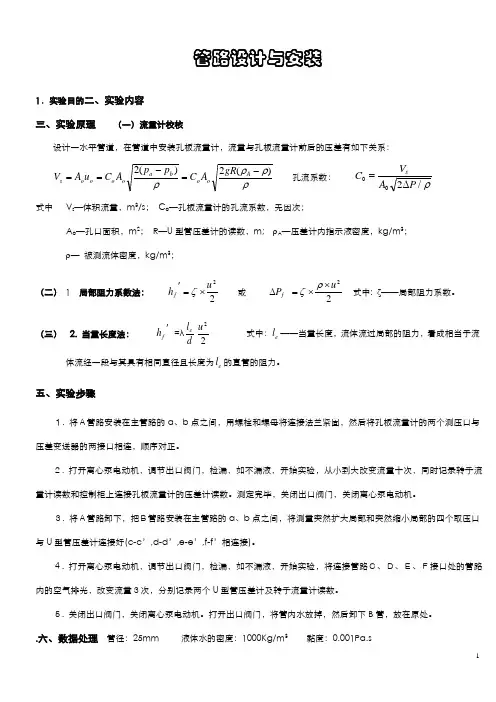

管路设计与安装1．实验目的二、实验内容三、实验原理 （一）流量计校核设计一水平管道，在管道中安装孔板流量计，流量与孔板流量计前后的压差有如下关系： ρρρρ)(2)(2-=-==A oo b a oo o o s gR A C p p A C u A V 孔流系数： ρ/200P A V C s∆=式中 V s —体积流量，m 3/s ； C o —孔板流量计的孔流系数，无因次；A o —孔口面积，m 2； R —U 型管压差计的读数，m; ρA —压差计内指示液密度，kg/m 3； ρ— 被测流体密度，kg/m 3；（二） 1 局部阻力系数法： 22u h f⨯='ζ 或 22u P f ⨯⨯=∆ρζ 式中: ζ——局部阻力系数。
（三） 2. 当量长度法： 'f h =λd l e 22u 式中：e l ——当量长度，流体流过局部的阻力，看成相当于流体流经一段与其具有相同直径且长度为e l 的直管的阻力。
五、实验步骤１. 将Ａ管路安装在主管路的a 、b 点之间，用螺栓和螺母将连接法兰紧固，然后将孔板流量计的两个测压口与压差变送器的两接口相连，顺序对正。
２. 打开离心泵电动机，调节出口阀门，检漏，如不漏液，开始实验，从小到大改变流量十次，同时记录转子流量计读数和控制柜上连接孔板流量计的压差计读数。
测定完毕，关闭出口阀门，关闭离心泵电动机。
３. 将Ａ管路卸下，把Ｂ管路安装在主管路的a 、b 点之间，将测量突然扩大局部和突然缩小局部的四个取压口与U 型管压差计连接好(c-c ’,d-d’,e-e ’,f-f ’相连接)。
４. 打开离心泵电动机，调节出口阀门，检漏，如不漏液，开始实验，将连接管路Ｃ、Ｄ、Ｅ、Ｆ接口处的管路内的空气排光，改变流量３次，分别记录两个U 型管压差计及转子流量计读数。
５. 关闭出口阀门，关闭离心泵电动机。
打开出口阀门，将管内水放掉，然后卸下B 管，放在原处。
.六、数据处理 管径：25mm 液体水的密度：1000Kg/m 3 黏度：0.001Pa.s计算过程如下：以第1组数据为例 管内平均流速 s m d V u h /622.0025.036001.143600422=⨯⨯⨯=⨯⨯⋅=ππ雷诺准数 15562001.0/1000622.0025.0Re =⨯⨯= 则孔流系数 49.01000/1062107.1793600/1.1/23600=⨯⨯⨯⨯=∆=-ρP A V C s实验测定与数据处理结果列于表1中。
化工原理含实验报告(3篇)
第1篇一、实验目的1. 理解并掌握化工原理中的基本概念和原理。
2. 通过实验验证理论知识，提高实验技能。
3. 熟悉化工原理实验装置的操作方法，培养动手能力。
4. 学会运用实验数据进行分析，提高数据处理能力。
二、实验内容本次实验共分为三个部分：流体流动阻力实验、精馏实验和流化床干燥实验。
1. 流体流动阻力实验实验目的：测定流体在圆直等径管内流动时的摩擦系数与雷诺数Re的关系，将测得的~Re曲线与由经验公式描出的曲线比较；测定流体在不同流量流经全开闸阀时的局部阻力系数。
实验原理：流体在管道内流动时，由于摩擦作用，会产生阻力损失。
阻力损失的大小与流体的雷诺数Re、管道的粗糙度、管道直径等因素有关。
实验中通过测量不同流量下的压差，计算出摩擦系数和局部阻力系数。
实验步骤：1. 将水从高位水槽引入光滑管，调节流量，记录压差。
2. 将水从高位水槽引入粗糙管，调节流量，记录压差。
3. 改变流量，重复步骤1和2，得到一系列数据。
4. 根据数据计算摩擦系数和局部阻力系数。
实验结果与分析：通过实验数据绘制~Re曲线和局部阻力系数曲线，与理论公式进行比较，验证了流体流动阻力实验原理的正确性。
2. 精馏实验实验目的：1. 熟悉精馏的工艺流程，掌握精馏实验的操作方法。
2. 了解板式塔的结构，观察塔板上汽-液接触状况。
3. 测定全回流时的全塔效率及单板效率。
4. 测定部分回流时的全塔效率。
5. 测定全塔的浓度分布。
6. 测定塔釜再沸器的沸腾给热系数。
实验原理：精馏是利用混合物中各组分沸点不同，通过加热使混合物汽化，然后冷凝分离各组分的方法。
精馏塔是精馏操作的核心设备，其结构对精馏效率有很大影响。
实验步骤：1. 将混合物加入精馏塔，开启加热器，调节回流比。
2. 记录塔顶、塔釜及各层塔板的液相和气相温度、压力、流量等数据。
3. 根据数据计算理论塔板数、全塔效率、单板效率等指标。
4. 绘制浓度分布曲线。
实验结果与分析：通过实验数据，计算出了理论塔板数、全塔效率、单板效率等指标，并与理论值进行了比较。
化工原理实验实验报告
一、实验目的1. 理解并掌握化工原理的基本概念和原理。
2. 学习化工实验的基本操作技能和数据处理方法。
3. 通过实验，验证化工原理的理论知识，加深对化工工艺过程的理解。
4. 培养严谨的科学态度和良好的实验习惯。
二、实验内容及步骤1. 实验一：流体力学实验实验目的：测定流体在圆直等径管内流动时的摩擦系数与雷诺数Re的关系，测定流体在不同流量流经全开闸阀时的局部阻力系数。
实验步骤：（1）根据实验装置流程图，连接实验装置，包括光滑管、粗糙管、倒U形压差计、1151压差传感器、铂电阻温度传感器、流量计等。
（2）调整进水阀，使水从高位水槽流入光滑管，调节球阀，使水分别流经光滑管和粗糙管。
（3）记录不同流量下的压差值和温度值。
（4）计算摩擦系数和局部阻力系数。
2. 实验二：精馏实验实验目的：熟悉精馏的工艺流程，掌握精馏实验的操作方法，测定全回流时的全塔效率及单板效率。
实验步骤：（1）根据实验装置流程图，连接实验装置，包括精馏塔、回流液收集器、塔顶冷凝器、塔釜加热器等。
（2）调整塔釜加热器，使塔釜温度达到设定值。
（3）调整回流液收集器，使回流液流量达到设定值。
（4）记录塔顶和塔釜的液相折光度，计算液相浓度。
（5）根据数据绘出x-y图，用图解法求出理论塔板数，从而得到全回流时的全塔效率及单板效率。
3. 实验三：流化床干燥实验实验目的：熟悉流化床干燥器的基本流程及操作方法，掌握流化床流化曲线的测定方法，测定物料含水量及床层温度随时间变化的关系曲线。
实验步骤：（1）根据实验装置流程图，连接实验装置，包括流化床干燥器、物料进料装置、温度传感器、流量计等。
（2）将物料放入流化床干燥器中，调整进料量和空气流量。
（3）记录不同时间下的物料含水量和床层温度。
（4）绘制物料含水量和床层温度随时间变化的关系曲线。
三、实验结果与分析1. 流体力学实验：根据实验数据，绘制摩擦系数与雷诺数Re的关系曲线，与理论公式进行比较，分析实验误差产生的原因。
流体输送操作—管路的布置与安装(化工单元操作课件)
1. 压力标准
压力标准分为公称压力（PN）、试验压力（ps）和工作压力3种。
（1）公称压力又称通称压力，用PN+数值的形式表示，数值表示公称压力的大
小，例如，PN2.45MPa表示公称压力是2.45MPa。公称压力一般大于或等于实际工 作的最大压力，其数值通常指管内工作介质的温度在273-393K范围内的最高允许 工作压力。
有焊接连接、法兰连接、螺 纹连接、承插连接等。
本项目通过学习以下知 识点，掌握焊接连接、法兰 连接、螺纹连接、承插连接 的特点。
如何将管子、管件、阀门 及设备连接起来呢？
化工单元操作技术
三、管路的连接
知识点一 焊 接 连 接
化工单元操作技术
焊接是管路连接的主要方式， 焊接连接密封性能好，结构简单， 连接强度高，适用于各种压力和温 度的管路上，属于不可拆连接。
因此，化工管路的安装设计是化工生产中的重要组成部分。
一、管路设计包含的内容：
（1）管子、管件、阀门的选择；
（2）管路的布置设计；
（3）管路的保温设计； （4）管路支架配置。
二、管道的确定
化工单元操作技术
三、管路的连接
管路的连接包括管子与管 子的连接，管子与各种管件、 阀门的连接，设备接口处的 连接。常见的管路连接方法
六、化工管路的标准化
化工单元操作技术
1. 压力标准 （2）试验压力：为了水压强度试验或紧密性试验而规定的压力，用
ps+数值的形式表示， 比如，Ps150表示试验压力为15.0MPa。
（3）工作压力：为了保证管路正常工作而根据被输送介质的工作温度
所规定的最大压力，用p+数值表示，为了表征相应的温度，常在P的右下 角标注介质最高工作温度（℃）除以10后所得的整数。比如，p(45)1.8at 表示在450°C下，工作压力是1.8at。工作压力随着介质工作温度的提高 而降低。
化工原理实验报告_管路设计与安装讲解
管路设计与安装一、实验目的及基本要求1．实验目的(1)综合运用流体力学基本原理与操作技能，设计并安装“流量计校核”与“突然扩大、缩小局部阻力系数的测定”两个实验装置；(2) 掌握常用工具的使用方法，学习管路的组装、试压、冲洗及拆除操作方法；(3) 学习管路系统的运行测试及停车方法。
2．对化工管路装拆的基本要求:(1) 化工管路布置的一般要求：在管路布置及安装时，主要考虑安装、检修、操作的方便及安全，同时尽可能减少基建费用，并根据生产的特点、设备的布置、材料的性质等加以综合考虑。
①化工管路安装时，各种管线应成平行铺设，便于共用管架，要尽量走直线，少拐弯，少交叉，以节约管材，减小阻力，同时力求做到整齐美观；②为便于操作及安装检修，并列管路上的零件与阀门位置应错开安装；③管子安装应横平竖直，水平管其偏差不大于15mm/10m，垂直管其偏差不大于10mm/10m；④管路安装完毕后，应按规定进行强度和严密度试验；⑤管路离地面的高度以便于检修为准,但通过人行道时,最低点离地面不得小于2m。
(2) 常见管件及阀门、流量计的安装要求：①转子流量计是用来测量管系中流体流量的，其安装有严格的要求。
它必须垂直安装在管系中，若有倾斜，会影响测量的准确性，严重时会使转子升不上来。
转子流量计前后各应有相应的直管段，前段应有15～20d 的直管段，后段应有5d 左右的直管段（d 为管子内径），以保证流量的稳定。
②阀门的装拆：截止阀结构简单，易于调节流量，但阻力较大。
安装时，应使流体从阀盘的下部向上流动，目的是减小阻力，开启更省力。
在关闭状态下阀杆、填料函部不与介质接触,以免阀杆等受腐蚀。
闸阀密封性能好，流体阻力小，但不适用输送含有晶体和悬浮溶物的液体管路中。
③活动接头是管系中常见的管件，在闭合管系时，它应是最后安装，拆除管系时，应首先从活动接头动手。
(3) 泵的管路布置总的原则是保证良好的吸入条件与检修方便①为增加泵的允许吸上高度, 吸入管路应尽量短而直,减少阻力, 吸入管路的直径不应小于泵吸入口直径.②在泵的上方不布置管路,有利于泵的检修.3、对指导教师的要求(1) 指导教师对实训重点进行相应的讲解，给学生进行分组；(2) 组织学生观看有关化工管路方面的教学录像，使学生对化工管路有一定感性认识；(3) 每个实训小组根据老师提供的管系图列出设备、管件、仪表等清单，领取相应的材料工具等；(4) 组装管路，各小组根据管系图的要求组装管线；组装时应先定好设备位置，再组装管线，具体来讲，应先定好离心泵、高位槽等,然后进行配管。
化工原理实验报告精选范文
化工原理实验报告化工原理实验报告精选范文化工原理实验报告一、实验目的1 测定流体在圆直等径管内流动时的摩擦系数λ与雷诺数Re的关系，将测得的λ~Re曲线与由经验公式描出的曲线比较；2 测定流体在不同流量流经全开闸阀时的局部阻力系数ξ3 掌握流体流经直管和阀门时阻力损失的测定方法，通过实验了解流体流动中能量损失的变化规律4 学会倒U形差压计 1151差压传感器 Pt温度传感器和转子流量计的使用方法5 观察组成管路的各种管件阀门，并了解其作用。
6 掌握化工原理实验软件库的使用二、实验装置流程示意图及实验流程简述来自高位水槽的.水从进水阀1首先流经光滑管11上游的均压环，均压环分别与光滑管的倒U形压差计和1151压差传感器15的一端相连，光滑管11下游的均压环也分别与倒U形压差计和1151压差传感器的另一端相连。
当球阀3关闭且球阀2开启时，光滑管的水进入粗糙管12，粗糙管上下游的均压环分别同时与粗糙管的倒U形压差计和1151压差传感器的两端相连。
当球阀5关闭时，从粗糙管下来的水流经铂电阻温度传感器18，然后经流量调节阀6及流量计16后，排入地沟。
当球阀2关闭且球阀3打开时，从光滑管来的水就流入装有闸阀4的不锈钢管13，闸阀两端的均压环分别与一倒U形压差计的两端相连，最后水流经流量计，再排入地沟。
三、简述实验操作步骤及安全注意事项1 操作步骤（1）排管路中的气泡。
打开阀1、2、3、6，排除管路中的气泡，直至流量计中的水不含气泡为至，然后关闭阀6。
（2）1151压差传感器排气及调零。
