联轴器的装配方法
万向联轴器如何进行装配
万向联轴器如何进行装配万向联轴器是工业生产中常用的传动部件，可以有效地传递转矩和旋转运动。
在使用万向联轴器时，我们需要进行装配工作，以确保联轴器的正常运行。
本文将介绍万向联轴器的装配方法及注意事项。
准备工作在进行万向联轴器的装配前，我们需要准备以下物品：•万向联轴器主轴•万向联轴器副轴•联轴器卡套•卡套螺钉•底座•输入轴•输出轴•拉簧此外，我们还需要准备好必要的工具：扳手、螺丝刀、锤子、调整钥匙等。
装配步骤第一步：安装主轴和副轴首先，将主轴放置在底座上，并将卡套螺钉固定在主轴上。
然后，将副轴靠近主轴，并将其和主轴相对齐。
接着，用螺丝刀将卡套螺钉旋入副轴中心，将卡套放置在副轴上。
第二步：安装输入轴和输出轴接下来，插入输入轴和输出轴，分别插在主轴和副轴的另一侧。
输入轴和输出轴之间要保持一定的间隙，以确保联轴器的运转效果。
第三步：安装拉簧和卡套然后，将拉簧放置在卡套上，并插入卡套螺钉所在的卡套孔中。
用扳手将卡套螺钉旋紧，并确认拉簧紧密连接在主轴和副轴上。
第四步：调整联轴器在联轴器装配完成后，需要进行联轴器的调整。
首先，将输入轴和输出轴旋转至相同的位置，并用调整钥匙调整万向联轴器的偏差，直到轴与轴之间的距离相等为止。
然后，用钳子调整拉簧的松紧度，使其能够紧密连接主轴和副轴，又能保证联轴器的正常转动。
注意事项在进行万向联轴器的装配时，需要注意以下事项：1.在装配万向联轴器时，需要谨慎操作，避免因随意操作而影响联轴器的正常运行。
2.装配万向联轴器前，清除零部件表面上的灰尘和杂物，以防止对联轴器产生影响。
3.在拧紧卡套螺钉和调整联轴器偏差时要适度，以免不当拧紧和调整对联轴器零部件造成损坏。
4.安装过程中，对联轴器的定位非常重要，如果装配过程中定位错误，不仅会影响联轴器的工作效率，还可能会对联轴器零件造成损坏。
结论万向联轴器在生产中应用广泛，装配过程中，需要仔细按照步骤操作，并在操作时遵循注意事项，以确保联轴器的正常工作。

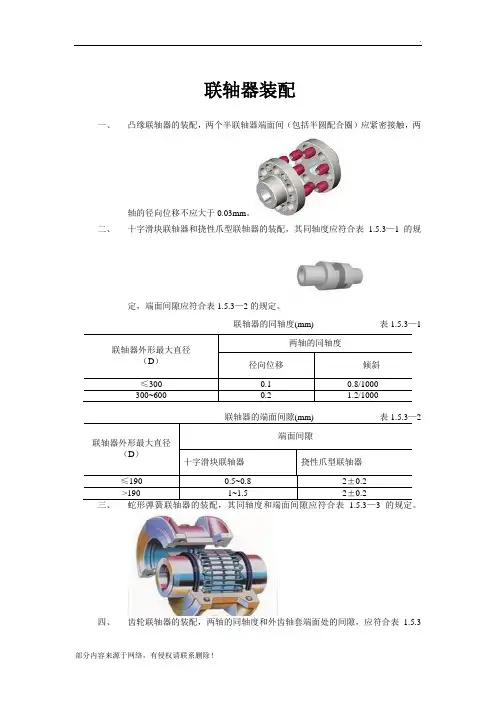

联轴器装配标准
联轴器装配一、凸缘联轴器的装配，两个半联轴器端面间（包括半圆配合圈）应紧密接触，两轴的径向位移不应大于0.03mm。
二、十字滑块联轴器和挠性爪型联轴器的装配，其同轴度应符合表 1.5.3—1的规定，端面间隙应符合表1.5.3—2的规定。
联轴器的同轴度(mm) 表1.5.3—1联轴器外形最大直径（D）两轴的同轴度径向位移倾斜≤300 0.1 0.8/1000300~600 0.2 1.2/1000联轴器的端面间隙(mm) 表1.5.3—2联轴器外形最大直径（D）端面间隙十字滑块联轴器挠性爪型联轴器≤190 0.5~0.8 2±0.2>190 1~1.5 2±0.2三、蛇形弹簧联轴器的装配，其同轴度和端面间隙应符合表 1.5.3—3的规定。
四、齿轮联轴器的装配，两轴的同轴度和外齿轴套端面处的间隙，应符合表1.5.3—4的规定。
联轴器的同轴度和端面间隙(mm) 表1.5.3—3联轴器外形最大直径（D）两轴的同轴度端面间隙径向位移倾斜D≤300 0.11.0/1000 1.0~1.5200<D≤400 0.2 1.5~2.0400<D≤700 0.31.5/10002.0~2.5700<D≤1350 0.5 2.5~3.01350<D≤2500 0.72.0/10003.0~3.5D>2500 1.0 3.5~4.0联轴器的同轴度及外齿轴套端面间隙(mm) 表1.5.3—4联轴器外形最大直径（D）两轴的同轴度外齿轴套端面间隙径向位移倾斜170≤D<300 0.300.5/1000 2.5~5.0 220≤D<290 0.45290≤D<490 0.65 1.0/10005.0~7.5 490≤D<680 0.901.5/1000680≤D<900 1.20 7.5~10.0900≤D<12501.502.0/1000 10.0~15.0D≥1250 15.0~20.0五、弹性圆柱销联轴器的装配，两轴的同轴度应符合表1.5.3—5的规定，两个半联轴器端面间隙，应符合表 1.5.3—6的规定，且不应小于实测的轴向窜动。

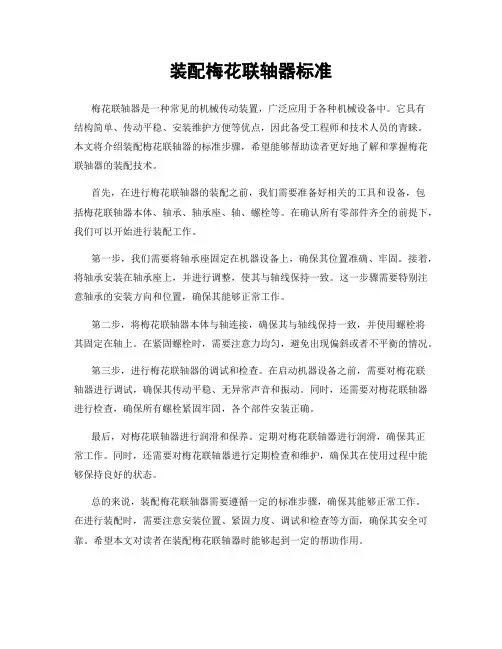

装配梅花联轴器标准
装配梅花联轴器标准
梅花联轴器是一种常见的机械传动装置，广泛应用于各种机械设备中。
它具有
结构简单、传动平稳、安装维护方便等优点，因此备受工程师和技术人员的青睐。
本文将介绍装配梅花联轴器的标准步骤，希望能够帮助读者更好地了解和掌握梅花联轴器的装配技术。
首先，在进行梅花联轴器的装配之前，我们需要准备好相关的工具和设备，包
括梅花联轴器本体、轴承、轴承座、轴、螺栓等。
在确认所有零部件齐全的前提下，我们可以开始进行装配工作。
第一步，我们需要将轴承座固定在机器设备上，确保其位置准确、牢固。
接着，将轴承安装在轴承座上，并进行调整，使其与轴线保持一致。
这一步骤需要特别注意轴承的安装方向和位置，确保其能够正常工作。
第二步，将梅花联轴器本体与轴连接，确保其与轴线保持一致，并使用螺栓将
其固定在轴上。
在紧固螺栓时，需要注意力均匀，避免出现偏斜或者不平衡的情况。
第三步，进行梅花联轴器的调试和检查。
在启动机器设备之前，需要对梅花联
轴器进行调试，确保其传动平稳、无异常声音和振动。
同时，还需要对梅花联轴器进行检查，确保所有螺栓紧固牢固，各个部件安装正确。
最后，对梅花联轴器进行润滑和保养。
定期对梅花联轴器进行润滑，确保其正
常工作。
同时，还需要对梅花联轴器进行定期检查和维护，确保其在使用过程中能够保持良好的状态。
总的来说，装配梅花联轴器需要遵循一定的标准步骤，确保其能够正常工作。
在进行装配时，需要注意安装位置、紧固力度、调试和检查等方面，确保其安全可靠。
希望本文对读者在装配梅花联轴器时能够起到一定的帮助作用。
联轴器的装配和拆卸方法
联轴器的装配和拆卸方法联轴器的装配和拆卸方法联轴器的装配，在机械检修中属于比较简单的检修工艺。
在联轴器装配中关键要掌握轮毂在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。
1）轮毂在轴上的装配方法轮毂在轴上的装配时联轴器安装的关键之一。
轮毂与轴的配合大多为过盈配合，联接分为有键联接和无键联接，轮毂的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。
装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。
（1）静力压入法这种方法是根据轮毂项轴上装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。
由于静力压入法收到压力机械的限制，在过盈较大时，施加很大的力比较困难。
同时，在压入过程中会切去轮毂与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。
因此，这种方法一般应用不多。
（2）动力压入法这种方法是指采用冲击工具或机械来完成轮毂向轴上的装配过程，一般用于轮毂与轴之间的配合使过渡配合或过盈不大的场合。
装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块、铅块或其他软材料作缓冲件，依靠手锤的冲击力，把轮毂敲入。
这种方法对用铸铁、淬过火的钢、铸造合金等脆性材料制造的轮毂，有局部损伤的危险，不宜采用。
这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。
（3）温差装配法用加热的方法是轮毂受热膨胀或用冷却的方法使轴端受冷收缩，从而使轮毂轴孔的内径略大于轴端直径，亦即达到所谓的"容易装配值"，不需要施加很大的力，就能方便地把轮毂套装到轴上。
这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是十分合适的。
温差装配法大多采用加热的方法，冷却的方法用的比较少。
加热的方法有多种，有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤，也有的用烤炉来加热，装配现场多采用油浴加热和焊枪烘烤。
油浴加热能达到的最高温度取决于油的性质，一般在200℃以下。
齿式联轴器安装标准
齿式联轴器安装标准齿式联轴器是一种常见的机械传动装置，广泛应用于各种机械设备中。
正确的安装是保证齿式联轴器正常运转的重要保障，下面将就齿式联轴器的安装标准进行详细介绍。
1. 安装前的准备。
在安装齿式联轴器之前，首先要做好安装前的准备工作。
检查齿式联轴器的各个零部件是否完好，无损坏和变形，确认齿轮、轴承等零部件是否干净，并清除表面的杂质和油污。
另外，还需准备好安装所需的工具和设备，以便顺利进行安装。
2. 安装过程。
在安装齿式联轴器时，首先要确保两端轴线的同轴度，以及两端轴的平行度。
然后，根据齿式联轴器的型号和规格，选择合适的安装方法和工具。
在安装齿式联轴器时，要注意正确的装配顺序和方向，确保各个零部件的正确位置和配合。
在连接轴承时，要注意轴承的装配方向和位置，以免造成轴承的损坏。
3. 安装后的检查。
安装完齿式联轴器后，需要进行一系列的检查工作，以确保安装的质量和准确性。
首先要检查齿式联轴器的安装位置和固定方式是否正确，确保齿式联轴器与相邻设备的连接牢固可靠。
其次要检查齿式联轴器的轴线是否与相邻设备的轴线保持一致，以及两端轴的同轴度和平行度是否符合要求。
最后要进行试运转，检查齿式联轴器的运转是否平稳，是否有异常噪音和振动。
4. 安装注意事项。
在安装齿式联轴器时，还需要注意一些细节和注意事项。
首先要注意安装时的环境和条件，确保安装的场地干净、整洁，避免灰尘和杂质的污染。
其次要注意安装时的安全措施，确保安装人员的人身安全。
另外，还要注意齿式联轴器的润滑和保养，确保齿式联轴器在使用过程中能够保持良好的工作状态。
总结。
正确的安装是保证齿式联轴器正常运转的重要保障，只有严格按照安装标准进行安装，才能确保齿式联轴器的正常运转和长期使用。
希望本文介绍的齿式联轴器安装标准能够对大家有所帮助，谢谢阅读！。
联轴器装配标准.doc
联轴器装配一、凸缘联轴器的装配，两个半联轴器端面间（包括半圆配合圈）应紧密接触，两轴的径向位移不应大于0.03mm。
二、十字滑块联轴器和挠性爪型联轴器的装配，其同轴度应符合表 1.5.3 — 1 的规定，端面间隙应符合表— 2 的规定。
联轴器的同轴度 (mm) 表 1.5.3 — 1 联轴器外形最大直径两轴的同轴度（D）径向位移倾斜≤300 1000300~600 1000联轴器的端面间隙 (mm) 表 1.5.3 — 2端面间隙联轴器外形最大直径（ D）十字滑块联轴器挠性爪型联轴器≤ 190 ~ 2±>190 1~ 2±三、蛇形弹簧联轴器的装配，其同轴度和端面间隙应符合表 1.5.3 — 3 的规定。
四、齿轮联轴器的装配，两轴的同轴度和外齿轴套端面处的间隙，应符合表 1.5.3— 4 的规定。
联轴器的同轴度和端面间隙(mm) 表 1.5.3 — 3联轴器外形最大直径两轴的同轴度端面间隙（D）径向位移倾斜D≤3001000 ~200<D≤ 400 ~ 400<D≤ 7001000~ 700<D≤ 1350 ~1350<D≤ 25001000 ~D>2500 ~联轴器的同轴度及外齿轴套端面间隙(mm) 表 1.5.3 — 4 联轴器外形最大直径两轴的同轴度外齿轴套（ D）径向位移倾斜端面间隙170≤ D<3001000 ~ 220≤ D<290290≤ D<490 1000~ 490≤ D<6801000680≤ D<900 ~900≤ D<1250~ D ≥ 12501000~五、弹性圆柱销联轴器的装配，两轴的同轴度应符合表 1.5.3 —5 的规定，两个半联轴器端面间隙，应符合表—6 的规定，且不应小于实测的轴向窜动。
联轴器的同轴度 (mm)表1.5.3 — 5联轴器外形最大直径两轴的同轴度（ D ） 径向位移倾斜105~2601000290~500六、尼龙柱销联轴器的装配，应符合下列要求：1． 两个半联轴器连接后，端面间的间隙应符合表 1.5.3 —7 的规定，且不应不小于实测的轴向窜动。
联轴器的装配方法【技巧】
联轴器的主要用途是把两根轴沿长度连接为一体，以传递扭矩。
联轴器按用途不同可分为联轴节和离合器两大类。
常用的有：凸缘联轴节、十字滑块联轴节、蛇形弹簧联轴节、和齿轮联轴节。
在加工生产中，联轴器是如何进行装配的呢?1、凸缘联轴节缘联轴器是把两个带有凸缘的半联轴器用普通平键分别与两轴连接，然后用螺栓把两个半联轴器连成一体，以传递运动和转矩。
这种联轴器有两种主要的结构形式：(1)靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩;(2)靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。
连接两个半联轴器的螺栓可以采用A级和B 级的普通螺栓，转矩靠两个半联轴器结合面的摩擦力矩来传递。
2、十字滑块联轴器用45钢其面需要进行热处理，以提高其硬度;要求较低时也可用Q275钢，不进行热处理。
为了减少摩擦及磨损，使用时应从中间盘的油孔中注油进行润滑。
十字滑块联轴器又名金属滑块联轴器，其滑块呈圆环形，用钢或转速较低，传递转矩较大的传动。
十字滑块联轴器由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。
因凸牙可在凹槽中滑动，故可补偿安装及运转时两轴间的相对位移。
因为半联轴器与中间盘组成移动副，不能发生相对转动，故主动轴与从动轴的角速度应相等。
但在两轴间有相对位移的情况下工作时，中间盘就会产生很大的离心力，从而增大动载荷及磨损。
因此选用时应注意其工作转速不得大于规定值。
这种联轴器一般用于转速n<250r/min，轴的刚度较大，且无剧烈冲击处。
传递的扭矩也小，一般使用在小机组上。
3、蛇形弹簧联轴节利用蛇形弹簧嵌在两半联轴器凸缘上的齿间内，以实现两半联轴器弹性联接的联轴器。
工作时扭矩由一根轴(半联轴节)经过弹簧传到另一根轴上，因此，这种联轴节具有吸收振动和冲击的作用。
4、齿轮联轴节这种联轴节允许两轴有轴向、径向位移以及轴向偏斜，因此，可以加快安装进度，节省安装费用。
它是由两半带半齿的轴套和两半带内齿的外壳组成的。
联轴器的装配方法
联轴器的装配方法联轴器的装配方法在联轴器装配中关键要掌握联轴器在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。
一、找正的方法联轴器找正时，主要测量同轴度（径向位移或径向间隙）和平行度（角向位移或轴向间隙），根据测量时所用工具不同有四种方法。
1. 利用直角尺测量联轴器的同轴度（径向位移），利用平面规和楔形间隙规来测量联轴器的平行度（角向位移），这种方法简单，应用比较广泛，但精度不高，一般用于低速或中速等要求不太高的运行设备上。
如图示：用直尺及塞尺测量联轴器经向位移用平面规各楔型规测量联轴器的角位移（2）直接用百分表、塞尺、中心卡测量联轴器的同轴度和平行度。
调整的方法：通常是在垂直方向加减主动机（电机）支脚下面的垫片或在水平方向移动主动机位置的方法来实现。
二、联轴器在轴上的装配方法联轴器在轴上的装配是联轴器安装的关键之一。
联轴器与轴的配合大多为过盈配合，联接分为有键联接和无键联接，联轴器的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。
装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。
（1）静力压入法:这种方法是根据装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。
由于静力压入法受到压力机械的限制，在过盈较大时，施加很大的力比较困难。
同时，在压入过程中会切去联轴器与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。
因此，这种方法一般应用不多。
（2）动力压入法:这种方法是指采用冲击工具或机械来完成装配过程，一般用于联轴器与轴之间的配合是过渡配合或过盈不大的场合。
装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块或其他软材料作缓冲件，依靠手锤的冲击力，把联轴器敲入。
这种方法对用铸铁、淬火的钢、铸造合金等脆性材料制造的联轴器有局部损伤的危险，不宜采用。
这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。
（3）温差装配法:用加热的方法使联轴器受热膨胀或用冷却的方法使轴端受冷收缩，从而能方便地把轮联轴器装到轴上。
联轴器装配技术要求
联轴器装配技术要求《联轴器装配那些事儿》嘿，朋友们！今天咱来聊聊联轴器装配这档子事儿。
你可别小瞧了这联轴器，它就像是机器里的“关节”，把不同的部分连接起来，让它们能协调工作。
那装配联轴器就像是给机器做一次精细的“手术”。
首先呢，得把零件都准备好，就像做菜得先把食材备齐了。
每个零件都得干干净净的，不能有一点灰尘或者油污，不然就像菜里掉进了沙子，那可不行。
然后就是安装啦。
这可得小心谨慎，不能马虎。
就好比穿针引线，得对准了眼儿，不能歪了斜了。
螺丝要拧得恰到好处，太紧了不行，太松了也不行，得找到那个刚刚好的感觉。
在装配过程中，还得注意各种细节。
比如说，联轴器的同心度就特别重要。
要是不同心，那机器运转起来就会像人走路一瘸一拐似的，能顺畅吗？肯定不行呀！所以得反复调整，直到一切都完美无缺。
我记得有一次，我在装配联轴器的时候，就因为一个小细节没注意到，结果机器运转起来就不太对劲。
后来一检查，哎呀，原来是我有个螺丝没拧紧。
这就像是做饭忘了放盐，味道就差了那么一点儿。
还有啊，装配的时候要轻拿轻放，可不能毛手毛脚的。
这联轴器也挺“娇气”的呢，你要是不小心磕了碰了，它可能就闹脾气啦。
总之呢，联轴器装配可不是一件容易的事儿，需要我们有耐心、细心和责任心。
就像照顾一个小婴儿一样，得时刻关注着它，让它能健康成长。
咱可不能小看了这小小的联轴器装配，它关系到整个机器的运行呢。
只有把每一个环节都做好了，机器才能高效、稳定地工作。
所以呀，大家在装配联轴器的时候，一定要认真对待，可别马虎哦！这就是我对联轴器装配技术要求的看法，希望对大家有所帮助呀！。
联轴器的装配
315～400 475
600
4～6 5～7
5～7
≤0.08 ≤0.08
≤0.1
≤0.2/1000 ≤0.2/1000
≤0.2/1000
SH/T 3541-2007石油化工泵组施工及验收规范 叠片挠性联轴器对中允许偏差
联轴器外径-叠片孔数 90-4、114-6 100-4、136-6、153-6、202-8、340-10 120-4、174-6、196-6、235-8、 252-8、364-10、395-10、428-10、478-10 130-4、146-4、226-6、230-6、250-6、2928、532-10、592-10 176-4、276-6、296-6、340-8、 364-8、 196-4、326-6、395-8、428-8 366-6、478-8、 532-8、592-8 轴向倾斜×1000 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45 径向位移 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45
GB/T50231机械设备安装工程施工及验收通用规范 弹性膜片联轴器端面间隙及对中偏差
联轴器外径 JMⅠ型（沉孔单型） ≤170 径向偏移 0.3 轴倾斜 1/1000
210～280 300～800
0.5 0.6
1/1000 0.5/1000
GB/T50231机械设备安装工程施工及验收通用规范 弹性膜片联轴器端面间隙及对中偏差
联轴器的装配 1. 每套联轴器在拆装过程中，必须与原装配 组合一致。 2. 刚性联轴器的装配，两轴线的径向位移应 小于0.03mm。 3. 挠性、轮胎、齿式、链条联轴器的装配应 符合下表，单位mm。
一、对中允差
GB/T50231机械设备安装工程施工及验收通用规范 弹性套柱销联轴器端面间隙及对中偏差
联轴器介绍及其装配大全
联轴器介绍及其装配大全1 概述一般机械都是由原动机、传动机和工作机构组成，这三部分必须联接起来才能工作，而联轴器就是把它们联接起来的一种重要装置。
联轴器主要用于两轴之间的联接，它也可用于轴和其它零件（卷筒、齿轮、带轮等）之间的联接。
它的主要任务是传递扭矩。
根据被联接两轴的相对位置关系，联轴器可分为刚性、弹性和液力三种。
刚性联轴器用在两轴能严格对中，并在工作时不发生相对位移的地方；弹性联轴器用在两轴有偏斜或工作中有相对位移的地方；液力联轴器是用液体动能来传递功率，用在需要保护原动机不遭过载损坏而又可空载起动的地方。
各种联轴器的特性比较见表14.6-1。
2一般介绍：（1）刚性联轴器： 套筒、刚性凸缘、立式夹壳式、纵向可拆式、齿轮、浮动（十字滑块）、铰链（万向）联轴器 ，共7种。
a.套筒联轴器： 制造容易，纵向尺寸小。
装拆时需轴向移动。
通常用于传递扭矩小于1000kgf.m ，转速低于250r/min ，轴径小于100mm 。
它分为平键套筒联轴器、圆柱销套筒联轴器、圆锥销联轴器共三种。
如图示：图14.6-1 圆柱销套筒联轴器 图14.6-2 圆锥销套筒联轴器图14.6-3 平键套筒联轴器 图14.6-4 刚性凸缘联轴器1-圆盘（一）2-圆盘（二）3-螺母4-螺栓5-垫圈6-螺钉b. 刚性凸缘联轴器：它是两个带凸缘的半联轴器组成，中间用螺栓将两个半联轴器联成一体。
c. 立式夹壳式联轴器：它是由两个半圆筒形的夹壳以及联接它们的螺栓组成。
拆装方便，不需要作轴向移动。
多用于直径小于200mm的轴。
为可靠，中间加一平键。
图14.6-5 立式夹壳式联轴器d. 纵向可拆式联轴器：基本与c相似。
e. 齿轮联轴器：它是由两个内齿圈1、2和外齿圈3、4组成。
并且内齿圈1、2用螺栓联接，外齿圈用键联接。
它的优点：有较多齿工作，可以传递很大的扭矩，并且允许综合位移，故在重型、高速机械中得到广泛应用。
因此它制造精度高，成本也高。
常用联轴器安装与使用
常用联轴器安装与使用联轴器是一种常用的机械传动装置，广泛应用于各类传动系统中。
本文将介绍联轴器的安装与使用步骤，并总结一些常见问题及解决方法。
联轴器的安装步骤：步骤一：准备工作在安装联轴器之前，需要做好以下准备工作：1.清洁工作区域，确保没有尘土、油污等杂物。
2.确保联轴器和传动设备的尺寸、型号等信息相符，确保联轴器适合该传动系统使用。
3.了解联轴器的特性，并根据实际需求选择合适的联轴器。
步骤二：拆卸原有联轴器（如有）如果是更换联轴器，需要先拆卸原有的联轴器。
拆卸过程中需要注意以下几点：1.确保设备停机，并拔掉电源插头，防止意外启动。
2.用适当的工具和方法拆卸联轴器，避免损坏设备。
3.在拆卸过程中，注意保护设备的各个部位，避免二次伤害和设备损坏。
步骤三：安装新的联轴器1.将新的联轴器放置在设计安装位置，并确保安装位置与设备要求相符。
2.将联轴器与轴连接，确保连接可靠，并注意连接时的顺序和方法。
3.根据联轴器型号和使用要求，安装联轴器的连接螺栓。
4.检查联轴器的装配情况，确保安装正确，各部件位置稳固。
步骤四：调试与测试1.安装完成后，先进行手动旋转测试，确保联轴器随着旋转轴的转动而运转。
2.启动设备进行运行测试，检查联轴器的传输效果和运行情况。
3.如有异常，需要进行调整和检查，确保联轴器安装正确。
联轴器的使用注意事项：1.在使用过程中，需要定期检查联轴器的各个部件，确保无异常磨损或松动。
2.定期润滑联轴器，使用合适的润滑剂，并注意润滑剂的加注量和周期。
3.使用联轴器过程中，要避免过载和冲击负荷，防止联轴器损坏。
4.注意温度变化，避免过高温度对联轴器造成损害。
5.避免使用过大转速，以免联轴器失效。
常见问题及解决方法：1.联轴器传动不稳定或有异响。
解决方法：检查联轴器的装配情况，是否松动或装配不当；检查联轴器是否磨损或受损，需要更换。
2.联轴器传动效率低。
解决方法：检查联轴器的润滑情况，是否需要加注润滑剂；检查联轴器与轴的配合情况，是否需要调整。
联轴器对轮的装配
按照规定的扭矩紧固联轴器和轮
紧固顺序：按照规定的顺序， 依次拧紧螺栓或螺母
注意事项：确保螺栓或螺母的 拧紧程度适中，避免过紧或过
松
扭矩值：根据联轴器和轮的规 格和设计要求，选择合适的扭 矩值
安全操作：在紧固过程中，确 保操作人员佩戴防护用品，并
遵循安全操作规程
检查紧固效果和安全性
确认联轴器和轮的装配精度 符合要求
检查紧固件是否牢固，无松 动现象
检查联轴器和轮的旋转是否 平稳，无异常声响
确保紧固件的使用寿命和可 靠性符合要求
联轴器和轮的润 滑和维护
使用合适的润滑剂进行润滑
联轴器和轮的润 滑剂应选择高粘 度指数、低倾点、 低摩擦系数和良 好的氧化安定性。
联轴器和轮的安 装
安装联轴器到主动轴上
准备工具：安装扳手、螺丝刀等必要的安装工具。
检查联轴器：确保联轴器没有损坏，并且与主动轴的尺寸和规格相匹配。
清洁主动轴：使用清洁剂和布料清洁主动轴，确保其表面干净无杂质。
安装联轴器：将联轴器放置在主动轴上，使用安装扳手将其固定在主动轴上，并确保 牢固可靠。
将轮安装到联轴器上
及时处理异常情况并进行维护保养
定期检查联轴器和 轮的润滑情况，确 保润滑良好，防止 磨损和卡滞
发现异常声音、振 动或温度升高时， 立即停机检查，排 除故障
定期清洗和更换 润滑油，保持润 滑系统清洁
严格按照设备维护 手册进行保养，确 保设备正常运行
联轴器对轮装配 的注意事项
注意安全操作规程，防止意外事故发生
注意保护联轴器和轮的表面，防止刮伤或磕碰
注意保护联轴器和轮的表面，防止刮伤或磕碰 确保联轴器和轮的清洁度，防止杂质和污垢影响装配精度 正确使用装配工具，避免使用不合适的工具导致装配不当或损坏 严格按照装配图纸和工艺要求进行装配，确保装配质量和安全性
联轴器热装配法
联轴器热装配法
随着设备安装施工进入高峰阶段，越来越多的大型设备开始进行联轴器安装，现场应用最多的是热油槽温差法装配，其主要过程及控制要点如下：
1，加热温度选择
公式T=（Y+Δ）/ ad + t
T---加热温度℃
Y---配合对轮公盈值mm
Δ---装配所需最小间隙mm
a---加热件线膨胀系数（1/℃）（碳钢取0.000013）
d---对轮最大直径mm
t---环境温度
注意事项：
1，在保证能顺利装入的前提下，加热温度尽量不要过高，以防造成零件的变形。
碳素钢的最高加热温度不应超过400℃。
2，大型联轴器加热时，加热升温要缓慢，让外部和内部温度同时升高，防止出现温差变形产生裂纹。
3，用热装法装入后，必须用破布包裹于轴上，于上面浇冷水直至联轴器温度降至环境温度，以防烫坏轴上的密封件。
伺服电机和联轴器的安装方法【教程】
简单介绍下伺服电机与联轴器的装配与调试步骤及注意事项
（1）伺服电机安装板安装于电机支座上；
（2）经测量计算轴向安装距离，将联轴器安装于伺服电机的电机轴上；
（3）联轴器另一端与滚珠丝杠轴连接；
（4）电机轴端的定位凸圆台装入伺服电机安装板的止口内；
（5）紧固联轴器、伺服电机的紧固螺钉。
调试注意点
（1）联轴器安装位置要适当，不要与电机支座轴承盖的紧固螺钉产生刮碰；
（2）装配时要确保电机轴端的定位凸圆台装入伺服电机安装板的止口内。
（3）安装伺服电机时千万不要敲击电机后端盖，否则，可能会造成伺服电机的编码器损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
联轴器的装配方法
在联轴器装配中关键要掌握联轴器在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。
一、找正的方法
联轴器找正时，主要测量同轴度（径向位移或径向间隙）和平行度（角向位移或轴向间隙），根据测量时所用工具不同有四种方法。
1.利用直角尺测量联轴器的同轴度（径向位移），利用平面规和楔形间隙规来测量联轴器的平行度
（角向位移），这种方法简单，应用比较广泛，但精度不高，一般用于低速或中速等要求不太高的运行设备上。
如图示：
用直尺及塞尺测量联轴器经向位移用平面规各楔型规测量联轴器的角位移
（2）直接用百分表、塞尺、中心卡测量联轴器的同轴度和平行度。
调整的方法：通常是在垂直方向加减主动机（电机）支脚下面的垫片或在水平方向移动主动机位置的方法来实现。
二、联轴器在轴上的装配方法
联轴器在轴上的装配是联轴器安装的关键之一。
联轴器与轴的配合大多为过盈配合，联接分为有键联接和无键联接，联轴器的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。
装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。
（1）静力压入法:这种方法是根据装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。
由于静力压入法受到压力机械的限制，在过盈较大时，施加很大的力比较困难。
同时，在压入过程中会切去联轴器与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。
因此，这种方法一般应用不多。
（2）动力压入法:这种方法是指采用冲击工具或机械来完成装配过程，一般用于联轴器与轴之间的配合是过渡配合或过盈不大的场合。
装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块或其他软材料作缓冲件，依靠手锤的冲击力，把联轴器敲入。
这种方法对用铸铁、淬火的钢、铸造合金等脆性材料制造的联轴器有局部损伤的危险，不宜采用。
这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。
（3）温差装配法:用加热的方法使联轴器受热膨胀或用冷却的方法使轴端受冷收缩，从而能方便地把轮联轴器装到轴上。
这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是十分合适的。
温差装配法大多采用加热的方法，冷却的方法用的比较少。
加热的方法有多种，有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤，也有的用烤炉来加热，装配现场多采用油
浴加热和焊枪烘烤。
油浴加热能达到的最高温度取决于油的性质，一般在200℃以下。
采用其他方法加热轮毂时，可以使联轴器的温度高于200℃，但从金相及热处理的角度考虑，联轴器的加热温度不能任意提高，钢的再结晶温度为430℃。
如果加热温度超过430℃，会引起钢材内部组织上的变化，因此加热温度的上限必须小于为430℃。
为了保险，所定的加热温度上限应在为400℃以下。
至于联轴器实际所需的加热温度，可根据联轴器与轴配合的过盈值和联轴器加热后向轴上套装时的要求进行计算。
（4）装配后的检查:联轴器在轴上装配完后，应仔细检查联轴器与轴的垂直度和同轴度。
一般是在联轴器的端面和外圆设置两块百分表，盘车使轴转动时，观察联轴器的全跳动（包括端面跳动和径向跳动）的数值，判定联轴器与轴的垂直度和同轴度的情况。
不同转速、不同型式的联轴器对全跳动的要求值不同，联轴器在轴上装配完后，必须使联轴器全跳动的偏差值在设计要求的公差范围内，这是联轴器装配的主要质量要求之一。
造成联轴器全跳动值不符合要求的原因很多，首先可能由于加工造成的误差。
而对于现场装配来说，由于键的装配不当引起联轴器与轴不同轴。
键的正确安装应该使键的两侧面与键槽的壁严密贴合，一般在装配时用涂色法检查，配合不好时可以用锉刀或铲刀修复使其达到要求。
键顶部一般有间隙，约在0.1-0.2mm左右。
高速旋转机械对于联轴器与轴的同轴度要求高，用单键联接不能得到高的同轴度，用双键联接或花键联接能使两者的同轴度得到改善。
三、联轴器的安装
联轴器安装前先把零部件清洗干净，清洗后的零部件，需把沾在上面的油擦干。
在短时间内准备运行的联轴器，擦干后可在零部件表面涂些透平油或机油，防止生锈。
对于需要过较长时间投用的联轴器，应涂以防锈油保养。
对于应用在高速旋转机械上的联轴器，一般在制造厂都做过动平衡试验，动平衡试验合格后画上各部件之间互相配合方位的标记。
在装配时必须按制造厂给定的标记组装，这一点是很重要的。
如果不按标记任意组装，很可能发生由于联轴器的动平衡不好引起机组振动的现象。
另外，这类联轴器法兰盘上的联接螺栓时经过承重的，使每一联轴器上的联接螺栓能做到重量基本一致。
如大型离心式压缩机上用的齿式联轴器，其所用的联接螺栓互相之间的重差一般小于0.05g。
因此，各联轴器之间的螺栓不能任意互换，如果要更换联轴器联接螺栓的某一个，必须使它的重量与原有的联接螺栓重量一致。
此外，在拧紧联轴器的联接螺栓时，应对称、逐步拧紧，使每一联接螺栓上的锁紧力基本一致，不至于因为各螺栓受力不均而使联轴器在装配后产生歪斜现象，有条件的可采用力矩扳手。
对于刚性可移式联轴器，在装配完后应检查联轴器的刚性可移件能否进行少量的移动，有无卡涩的现象。
各种联轴器在装配后，均应盘车，看看转动是否良好。
总之，联轴器的正确安装能改善设备的运行情况，减少设备的振动，延长联轴器的使用寿命。
