人工降地下水的方法有

地基处理之人工降低地下水位法[详细]

注意：1、当H0值超过H时，取H0＝H； 2、计算R时，也应以H0代入。
c、承压完整井
R
承压水位
H M
s
不透水层
h
含水层
不透水层
•Q＝2.73KMS/(lgR－lgX0) （m3/d) （1-41） •M――承压含水层厚度（m）
❖ d、承压非完整井环形井点系统涌水量计算：
Q 2.37k Ms lg R lg r
滞水层潜水层承压水层
❖ （二）降水的目的
❖ 1、防止地下水渗入基坑； ❖ 排除雨季流入基坑的地面水。改善施工
条件。 ❖ 2、防止涌水、 ❖ 流砂，保证在较 ❖ 干燥的状态下施工； ❖ 3、防止滑坡、 ❖ 塌方、坑底隆起； ❖ 4、减少坑壁支护 ❖ 结构的水平荷载。
二、集水井法（明沟排水法）
❖ 1、定义：
流带到基坑内。主要发生在细砂、
Q
粉砂、轻亚粘土、淤泥中。
3、流沙的概念 4、流沙的危害； 5、流沙的防治措施
❖ 三、井点降水
❖ 1、定义 ❖ 2、特点 ❖ 效果明显，使土壁稳定、避免流砂、防止隆起、方
便施工；
❖ 可能引起周围地面和建筑物沉降。 ❖ 3、井点类型及适用范围
井点类型渗透系数降水深度最大井距主要原理
=46.25m
23m
❖ e.按（1-40）可以计算出井点系统出水量Q=1353m3/d
❖ 换算基坑总涌水量：1353x(228.4/2(34.8+48.4))
❖ =1857m3/d（1353为假想一个抽水影响半径R，井点半经 X0的井抽出的水，现在要换算为实际情况）
❖ ②井点管数量与间距计算(公式1-43，1-44,1-45)
❖ Q＝1.366K(2H－S)S / (lgR－lgX0) （m3/d）（1-40）

教案4~5-1.3人工降低地下水位

大于5πd。
2）在总管拐弯处及靠近河流处，井点管宜适当加密。
3）在渗透系数小的土中，考虑到抽水使水位降落的时间比较长，
宜使井距缩小。 4）间距应与总管上的接头间距相配合。
建筑工程施工技术
3.1.3 轻型井点的计算
轻型井点抽水设备选择真空泵型号：W5，总管不大于100m；W6，总管不大于120m
生的压力称为动水压力，其性质通过图1—8所示的试验说明。
由上式可知，动水压GD与水力坡度I成正比，水位差越大，动水
压力越大，而渗透路程越长，动水压力越小。
建筑工程施工技术
二、流砂及其防治
2) 外因：动水压力产生流砂现象主要是由于地下水的水力坡度大，即动水压力大，
而且动水压力的方向(与水流方向一致)与土的重力方向相反，
关键，一般选用干净粗砂。
3）井点填砂后，须用粘土封口，以防漏气。
4）地下基础工程(或构筑物)竣工并进行回填土后，停机拆除井点排水设备。
涌水量计算
无压完整井： Q=1.366K(2H-S)S/(㏒R- ㏒X0) 无压非完整井： Q=1.366K(2H0-S)S/(㏒R- ㏒x0) (公式1-22） (公式1-21）
建筑工程施工技术
3.1.3 轻型井点的计算
建筑工程施工技术
3.1.3 轻型井点的计算
在确定井点管间距时，还应考虑以下几点： 1）井距不能过小，否则彼此干扰大，影响出水量，因此井距必须
建筑工程施工技术
一、集水坑降水法
集水坑设置：间距：20-40m 直径或宽度：一般为0.6m-0.8m 深度：随着挖土深度逐渐加深，应经常低于挖土面0.7m-1.0m
坑底构造：铺设碎石滤水层，以免抽水时将砂土抽出
集水坑底与排水沟底高差必须大于0.5m

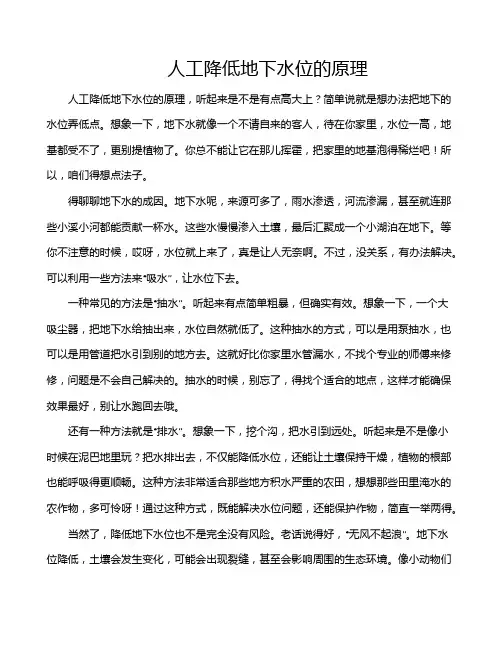

人工降低地下水位的原理

人工降低地下水位的原理人工降低地下水位的原理，听起来是不是有点高大上？简单说就是想办法把地下的水位弄低点。

想象一下，地下水就像一个不请自来的客人，待在你家里，水位一高，地基都受不了，更别提植物了。

你总不能让它在那儿挥霍，把家里的地基泡得稀烂吧！所以，咱们得想点法子。

得聊聊地下水的成因。

地下水呢，来源可多了，雨水渗透，河流渗漏，甚至就连那些小溪小河都能贡献一杯水。

这些水慢慢渗入土壤，最后汇聚成一个小湖泊在地下。

等你不注意的时候，哎呀，水位就上来了，真是让人无奈啊。

不过，没关系，有办法解决。

可以利用一些方法来“吸水”，让水位下去。

一种常见的方法是“抽水”。

听起来有点简单粗暴，但确实有效。

想象一下，一个大吸尘器，把地下水给抽出来，水位自然就低了。

这种抽水的方式，可以是用泵抽水，也可以是用管道把水引到别的地方去。

这就好比你家里水管漏水，不找个专业的师傅来修修，问题是不会自己解决的。

抽水的时候，别忘了，得找个适合的地点，这样才能确保效果最好，别让水跑回去哦。

还有一种方法就是“排水”。

想象一下，挖个沟，把水引到远处。

听起来是不是像小时候在泥巴地里玩？把水排出去，不仅能降低水位，还能让土壤保持干燥，植物的根部也能呼吸得更顺畅。

这种方法非常适合那些地方积水严重的农田，想想那些田里淹水的农作物，多可怜呀！通过这种方式，既能解决水位问题，还能保护作物，简直一举两得。

当然了，降低地下水位也不是完全没有风险。

老话说得好，“无风不起浪”。

地下水位降低，土壤会发生变化，可能会出现裂缝，甚至会影响周围的生态环境。

像小动物们的栖息地，可能会受到影响，这个时候就得好好平衡一下了，不能为了降低水位而破坏了别的东西。

大自然可是不喜欢这种“强迫”的行为，要知道它的脾气可不小。

此外，现代科技也为咱们提供了不少帮助。

比如说，使用地下水监测系统，这样就能实时掌握水位情况，做到心中有数。

还有那些高科技的水处理设施，能有效控制水的流动，真是让人感叹科技的力量。

人工降低地下水位的施工

3 截水帷幕的插入深度应根据坑内潜水降水要求、地基土抗渗流（或抗管涌）稳定性要求确定。
4 基坑预降水期间可根据坑内、外水位
观测结果判断截水帷幕的可靠性。
5 承压水影响基坑稳定性且其含水层顶板埋深较浅时，截水帷幕宜隔断承压含水层。 6 地质条件、环境条件复杂或基坑工程等级较高时，宜采用多种截水措施联合使用的方式，增强截水可靠性。 7 基坑截水帷幕出现渗水时，宜设臵导水管、导水沟等构成明排系统，并应及时封堵。
②吸水管吸水管连接滤水管，起挡土、贮水作用，采用与滤水管同直径的实钢管制成。 ③沉砂管在降水过程中，沉砂管用于沉淀少量进入滤水管的砂粒，一般与滤水管同直径，下端用钢板封底。（2）水泵水泵的选用取决于地下水位降深和排水量，可选用深井潜水泵或深井泵。
水泵出水量应大于设计值的20％～30％。每口井配一台水泵，并带吸水管，同时配上一个控制井内水位的自动开关，井口安装一个阀门以便调节流量。另外，每个基坑井点群应有两台备用泵。深井井点的布臵视基坑面积而定，一般每200～250m2设一个深井井点，布臵时既要避开内支撑，又宜靠近支撑以便挖土时加以固定。井点的排水口应距离坑边一定距离，防止排出水回渗流入坑内。
4.1回灌法
基坑降水后，会对周围土体产生不同程度的影响，由于土的固结，会引起附近建筑物和管道等下沉、开裂，影响半径大约为五倍降水深度。为保护相邻建筑和地下管道，在基坑内降水时，基坑外水位要保持一定高度。目前，在高层建筑基础施工中，大量采用井点回灌技术。即在井点与已有建筑物之间打入回灌井，在降水同时将水注入回灌井中，使靠近建筑物一侧的地下水位减少下降，从而控制相邻建筑物和地下管道的沉降。采取这类措施后，沉降量约可减少三分之二。

深基坑降水工法

深基坑降水工法在城市建设过程中，深基坑的施工成为了一项重要的任务。

然而，由于场地特殊的地下水情况，深基坑的降水工作变得尤为关键。

为了确保施工过程的安全和顺利进行，工程师们经过不断实践和探索，提出了多种深基坑降水工法。

本文将对其中的几种常见的工法进行介绍。

一、排水井法降水工法排水井法是一种常见的深基坑降水工法，它通过在基坑四周或内部设置排水井，并通过井中的排水泵将地下水抽出，从而达到降低地下水位的目的。

这种方法适用于地下水位较高且基坑周围没有建筑物的情况。

在排水井法中，首先需要进行探测和监测地下水位的工作，确定地下水的深度和水质情况。

接下来，根据基坑的大小和地形条件，确定排水井的位置和数量。

在施工过程中，需要根据实际情况调整排水井的深度和设置泵的数量和种类。

同时，要合理设置排水井与基坑之间的距离，保证排水效果的最大化。

二、明渠引流法降水工法明渠引流法是一种将地下水引导到远离基坑的地方排出的降水工法。

该方法适用于基坑周围存在建筑物或排水井无法设置的情况。

明渠引流法的主要思路是通过挖掘排水沟或浅层地下渠道，将地下水引导到远离基坑的地方，再进行排放。

在明渠引流法中，首先需要进行地下水位的探测和测量，确定地下水的流动方向和流量。

然后，在基坑周围挖掘排水沟或建设地下渠道，将地下水引导至合适的排水设施，再进行排放。

在设计和施工过程中，要考虑排水沟或地下渠道的尺寸、稳定性和排水能力等因素，确保排水的顺利进行。

三、人工冻结法降水工法人工冻结法是一种通过降低地下水温度，使地下水凝结成为固体从而达到降水的工法。

这种方法适用于基坑周围存在水源、地下水位较高且周围建筑物密集的情况。

人工冻结法的主要特点是需要较长的施工周期和大量的能源消耗。

在人工冻结法中，首先需要进行地下水位和地质条件的探测和分析，确定降低温度的目标和方式。

然后，在基坑周围和内部设置冻结管，并通过封闭环路循环低温制冷剂进行冷却。

通过冻结管的冷却和凝固作用，使地下水凝结成固体，从而达到降低地下水位的目的。

人工降低地下水控制要点

水可分为明排水法和人工降低地下水位法两种。

法原理：一般采用截、疏、抽的方法排水：现场周围设临时或永久性排水沟、防洪沟或挡水堤，以拦截雨水、潜水流入施工区域；施工范围内设置纵横排水沟，疏通、排干场内地表积水；低洼地段设置集水、排水设施，然后用抽水机抽走。

三种类型：与集水井排水；适用于土质情况较好、地下水量不大的基坑排水。

明沟排水；适用于深度较大、地下水位较高、上部有透水性强的土层的基坑排水。

明沟排水；适用于深度大的大面积地下室、箱基的基坑施工排水。

点降水原理动画演示防止涌水防止塌方防止管涌防止流砂无压完整井无压非完整井承压完整井承压非完整井基坑管井降水施工方案工程概况：本场地内实测水位埋深13.8米，水位年变化幅度为1.5-2米，计算水位埋深10米。

降水方案：根据降水深度、各土层力学特性等相关参数，综合考虑选用以深井管井降水为主（施工前）、集水井明排为辅（施工期间），坑外降水为主、坑内降水相结合的降水方案 >>>全文下载高层住宅基坑轻型井点降水施工方案工程概况：本工程主体结构局部地下室采用平板筏标高为-5.000（-3.280，-7.030）m。

土方开挖至±0地表水已经流出，说明地下水位较高。

降水方案：经过现场考察，因现为枯水季节，考虑素，综合多方意见，为确保基坑和地下室等地下施决定采用轻型井点降水施工方案 >>>全文下载超高层地下降水方案及计算书（井点降水）工程概况：本工程为框筒结构，地上29层，地下2层。

基坑深度现开挖至负10.5米，地下水位为负12.7米……降水方案：依据本场地水文地质条件及基坑开挖深度，结合本公司基坑降水经验，本基坑降水采用井点降水方案。

降水井深度：17m、19m >>>全文下载高层住宅轻型井点降水施工方案工程概况：本工程场地内浅部地下水类型主要为浅层中孔隙潜水，对本工程基础设计有直接影响的为的潜水。

降水方案：人防地下车库开挖深度为4.32m，故本工30#楼及人防地下车库三个单体基础基坑采用轻型井+明沟排水的形式 >>>全文下载工程基坑管井降水施工方案工程概况：本工程基坑开挖深度为地面下6.0~13.40米，而场地内地下水位埋深为11.0~12.0米……降水方案：考虑边坡支护与施工降水的协调一致，我们确定采用管井井点降水系统进行抽降水，必要时在基坑底面设置明（盲）沟排水系统 >>>全文下载基坑轻型井点降水施工方案工程概况：某污水厂位于长江三角洲和漫谈沉积区积30×50m2,基坑深度约5m基坑采用放坡开挖。

地下工程施工降水的方法总结

地下工程施工降水的方法总结摘要地下工程施工降水对地下工程结构物的稳定影响很大,所以对地下工程施工降水技术的研究很重要,本文对常见的几种降水方法进行总结。

关键词管井降水;辐射井降水;轻型井点降水;喷射井点降水;真空管井降水地下工程是指建筑在岩体或土体中的工程建筑物,这些结构物是修建在含水的岩土环境中的。

但由于地下水的渗透和侵蚀的作用,会使工程产生病害,轻者影响使用功能,严重者使整个工程报废,造成巨大的经济损失和严重的社会影响。

所以,水对地下工程会产生严重的严重的影响,就像国际隧道协会发表的一个专题报告所说:Water is the tunneller,s enemy。

总之,杜绝水对地下工程的危害,做好地下结构的防水是地下工程设计、施工以至运营阶段的重要课题。

1 地下工程防水设计原则1.1 铁路隧道防水设计原则《铁路隧道设计规范》(TB10003-2001)规定:隧道排水应采取“防、排、截、堵结合,因地制宜,综合治理”的原则,采取切实可靠的设计施工措施,达到防水可靠、排水通畅、经济合理的目的。

1.2 公路隧道防水设计原则《公路隧道设计规范》(JTJ026-90)规定,隧道防排水应视水文地质条件因地制宜地采取“以排为主,防、排、截、堵相结合”的综合治理原则,达到排水通畅、防水可靠、经济合理、不留后患的目的。

1.3 地铁工程防水设计原则《地铁设计规范》(GB157-2003)规定:地铁工程的防水设计,应根据气候条件、工程地质和水文地质状况、结构特点、施工条件、使用要求等因素进行,以保证结构的安全、耐久性和使用要求;并遵循“以防为主,刚柔结合,多道防线,因地制宜,综合治理”的原则,采取与其相适应的防水措施。

总之,地下工程因其种类、使用功能、所处的区域和环境保护要求等不同,防水设计有所不同。

2 地下工程施工降水技术2.1 管井降水管井井点降水是指沿基坑每隔一定距离设置一个管井,每个管井单独用一台水泵不断抽水来降低水位的方法。

人工降低地下水的方法

人工降低地下水的方法
一、抽取地下水
抽取地下水是最直接和常见的人工降低地下水的方法。

通过在地面钻孔，安装水泵，将地下水抽出，降低地下水位。

这种方法适用于地下水水位较高，含水层较浅的情况。

通过抽取地下水，可以减轻地下水对建筑物的浮力，防止建筑物上浮，同时也可以减少因地下水渗透导致的土壤盐碱化等问题。

二、回灌地下水
回灌地下水是一种更为可持续的人工降低地下水的方法。

通过将处理后的废水或其他水源回灌到地下含水层中，增加地下水的补给量，从而降低地下水位。

回灌地下水不仅可以保持地下水位稳定，还可以增加地下水的储量，改善地下水环境。

回灌地下水需要注意水质和处理方法，避免对地下水造成污染。

三、建造地下水坝
建造地下水坝是一种长期而有效的降低地下水的方法。

通过在地表下建造水库或蓄水池，拦截和储存地下水，控制地下水位的上升。

地下水坝的建造需要充分考虑地质条件、水文气象等因素，确保坝体的稳定性和安全性。

建造地下水坝不仅可以降低地下水位，还可以为当地提供稳定的水资源供应。

总结：
人工降低地下水的方法有多种，每种方法都有其适用范围和优缺点。

在实际应用中，应根据具体情况选择合适的方法，并综合考虑环境、经济和社会因素。

通过合理的人工降低地下水措施，可以有效地改善地下水环境，提供稳定的水资源供应，促进可持续发展。

深基坑降排水方案

深基坑降排水方案
深基坑降排水的方案可以采取以下措施：
1. 明沟加集水井降水：这是一种人工排降法，具有施工方便、用具简单、费用低廉的特点，在施工现场应用的最为普遍。

在高水位地区基坑边坡支护工程中，这种方法往往作为阻挡法或其他降水方法的辅助排降水措施，主要排除地下潜水、施工用水和天降雨水。

在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护时使混凝土喷射难度加大（喷不上），有时加排水管也很难凑效，并且作业面泥泞不堪阻碍施工操作。

因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中，但在低水位地区或土层渗透系数很小及允许放坡的工程中可单独应用。

2. 集水明排的措施：在基坑四周设置适当数量的排水沟及集水坑，用潜水泵将水抽走。

另外，基坑四周的地表也应设置排水措施。

排水采取基坑外排水和基坑内集排水。

例如，在基坑离坡顶处自然地坪处设置300×300的排水沟，每隔30m设一集水井，直径为1000mm，并配置水泵，不让地面水流入基坑内。

在距基坑坡脚1m处设300×300排水沟，每隔30m设一集水井。

这样，自然降水及部分地面积水通过上层排水沟排至集水井，由潜水泵排至城市排水管网，自然雨水及地表渗水可通过基坑内排水沟和集水坑至基坑外排水沟内，由潜水泵排至城市排水管网。

以上方案仅供参考，建议根据实际情况选择合适的降排水方案。

推荐：人工降低地下水位有哪些方法

人工降低地下水位有哪些方法【学员问题】：人工降低地下水位有哪些方法？【解答】：人工降低地下水位的方法有轻型井点、喷射井点、电渗井点、管井井点及深井泵井点等。

⑴轻型井点就是沿基坑四周将许多直径较小的井点管买入蓄水层内，井点管上部与总管连接，通过总管利用抽水设备将地下水从井点管内不断抽出，使原有的地下水位降至坑底以下。

此种方法适用于土壤的渗透系数K=0.1~50m/d的土层中，降水深度为：单级轻型井点3~6m，多级轻型井点6~12m.⑵喷射井点喷射井点，当基坑开挖较深，采用多级轻型井点不经济时，宜采用喷射井点，其降水深度可达8~20m.喷射井点设备由喷射井管、高压水泵及进水、排水管路组成。

喷射井管由内管和外管组成，在内管下端装有喷射扬水器与滤管相连，当高压水经内外管之间的环形空间由喷嘴喷出时，地下水即被吸入而压出地面。

⑶电渗井点电渗井点适用于土壤渗透系数小于0.1m/d，用一般井点不可能降低地下水位的含水层中，尤其宜用于淤泥排水。

电渗井点排水的原理，以井点管作负极，以打入的钢筋或钢管作正极，当通以直流电后，土颗粒即自负极向正极移动，水则自正极向负极移动而被集中排出。

土颗粒的移动称电泳现象，水的移动称电渗现象，故称电渗井点。

⑷管井井点管井井点，就是沿基坑每隔20~50m距离设置一个井管，每个井管单独用一台水泵不断抽水来降低地下水位。

此法适用用于土壤的渗透系数大（K=20~200m/d），地下水量的土层中。

如要求降水深度较大，在管井井点内采用一般离心泵或潜水泵不能满足要求时，可采用特制的深井泵。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

六种常用基坑降水方法

六种常用基坑降水方法基坑降水是保证基础质量的重要步骤，常用的基坑降水方法有多种，如何选用适当的降水方法呢？明沟加集水井降水是一种人工排降法。

它主要排除地下潜水、施工用水和天降雨水。

在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护施工难度加大。

因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中。

轻型井点降水轻型井点降水适用于基坑面积不大，降低水位不深的场合。

该方法降低水位深度一般在3～6米之间，若要求降水深度大于6米，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽。

喷射井点系统能在井点底部产生250毫米水银柱的真空度，其降低水位深度大，一般在8～20米范围。

它适用的土层渗透系数与轻型井点一样，一般为每日0.1～50米。

但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很大，所需费用比其他井点法要高。

电渗井点降水电渗井点适用于渗透系数很小的细颗粒土，如粘土、亚粘土、淤泥和淤泥质粘土等。

这些土的渗透系数小于每日0.1米，它需要与轻型井点或喷射井点结合应用，其降低水位深度决定于轻型井点或喷射井点。

管井井点适用于渗透系数大的地层，地下水丰富的地层，以及轻型井点不易解决的场合。

每口管井出水流量可达到每小时50~100立方米，土的渗透系数在每日20-200米范围内，这种方法一般用于潜水层降水。

深井井点降水深井井点降水是基坑支护中应用较多的降水方法，它的优点是排水量大、降水深度大、降水范围大等。

对于砂砾层等渗透系数很大且透水层厚度大的场合，一般用轻型井点和喷射井点等方法不能凑效，采用此法最为适宜。

人工降低地下水位方法

人工降低地下水位方法在开挖基坑（槽），或沟槽时土的含水层被切断，地下水将不断流入坑内。

易造成边坡失稳、地基承载力下降等不利现象，为了保证施工的正常进行，必须做好降水工作，使基坑（槽）开挖在干燥状态下进行。

降低地下水位的方法有集水井降水法和井点降水法两种。

一、集水井降水法集水井降水法是在基坑开挖过程中，沿坑底周围或中央开挖有一定坡度的排水沟，每隔一定距离设一个集水井，地下水通过排水沟流入集水井中，然后用水泵抽走。

集水井降水法一般用于降水深度较小且土层为粗粒土层或黏性土。

（一）集水井及排水沟的设置坑底四周或中央的排水沟及集水井应设置在基础0.4 m以外、地下水流的上游。

根据基坑涌水量大小、基坑平面形状及水泵的抽水能力，每隔20～40 m设置一个集水井。

集冰井的直径或宽度一般为0.6～0.8 m，集水井的深度随挖土加深而加深，要始终低于挖土晅0.7～1.0 m，井壁用竹、木等材料加固。

当基坑挖至设计标高后，集水井底应低于坑底1～2 m，并铺设0.3 m碎石滤水层，以免在抽水时将泥沙抽出，并防止坑底土被搅动。

（二）流砂的产生及防治开挖深度较大、地下水位较高且土质为细砂或粉砂时，采用集水井降水。

当挖至地下水位以下时，坑底下面的土会形成流动状态，随地下水涌入基坑，这种现象称为“流砂”现象。

发生流砂现象时，土边挖边冒，坑底土完全丧失承载能力，影响边坡的稳定，严重旳会造成边坡塌方及附近建筑物下沉、倾斜甚至倒塌。

流砂的产生与动水压力的大小和方向有关，在基坑开挖时，防治流砂的原则是“治流砂，必治水”。

主要途径有：第一，减小或平衡动水压力；第二，改变动水压力的方向使之向下；第三，截断地下水流。

其具体措施有以下几种：1.枯水期施工此方法主要是降低坑内外的水位差，减小动水压力，防止流砂。

2.水下挖土法此方法为不排水施工，使坑内外水压平衡，防止流砂。

3.采用井点降水法此方法使地下水渗流向下，使动水压力的方向也向下，增大土粒间的压力，有效地防止流砂的形成。

地基处理之人工降低地下水位法(44页,清楚明了)

（2）二层轻型井点降水
（3）喷射井点
（4）电渗井点
< 60V的直流电源井点管ຫໍສະໝຸດ 电极（5）管井井点构造
（5）管井井点
（6）深井井点
四、轻型井点降水
1．井点设备井管：φ 38、φ 51，长5～7m（常用6m），无
缝钢管，丝扣连滤管；
滤管：φ 38、φ 51，长1～1.7m，开孔φ 12,开孔率20～25％，包滤网；
滞水层潜水层承压水层
（二）降水的目的
1、防止地下水渗入基坑；排除雨季流入基坑的地面水。改善施工
条件。 2、防止涌水、流砂，保证在较干燥的状态下施工； 3、防止滑坡、塌方、坑底隆起； 4、减少坑壁支护结构的水平荷载。
二、集水井法（明沟排水法）
1、定义：
注意：1、当H0值超过H时，取H0＝H； 2、计算R时，也应以H0代入。
坑下游侧留一段不封闭。用于基坑面积较大时。
（2）高程布置（上图）
井管埋深计算：H埋≥H1＋h＋iL。 H1――埋设面至坑底距离； h――降水后水位线至坑底最小距离（一般可取0.5～1m）；
i――地下水降落坡度，环状1/10，线状1/5；
L――井管至基坑中心（环状）或另侧（线状）距离。
注意，当H埋>6m时：降低埋设面；采用二级井点；改用其它井点（如管井井点、深井井点等）。
3．计算涌水量Q：（单个井点、环状井点系统）
（1）判断井型（图）
按照滤管与不透水层的关系：完整井――到不透水层非完整井――未到不透水层.
按照是否承压水层：承压井无压井
综合类型：无压完整井，无压非完整井，承压完整井，承压非完整井，如下图：

工程井点降水

工程井点降水一、井点降水安全技术井点降水是人工降低地下水位的一种方法，就是在基坑开挖前，预先在基坑周围或者基坑内设置一定数量的滤水管。

一般该方法用于地下水位比较高的施工环境中，是土方工程、地基与基础工程施工中的一项重要技术措施，能疏干基土中的水分，促使土体固结，提高地基强度，同时可以减少土坡土体侧向位移与沉降，稳定边坡，消除流砂，减少基底土的隆起，使位于天然地下水以下的地基与基础工程施工能避免地下水的影响，提供比较干的施工条件，还可以减少土方量、缩短工期、提高工程质量和保证施工安全。

井点降水设计应具备下列资料：①地质勘察报告和地质剖面图，必要时宜做现场抽水试验确定水文地质参数；②基坑及隧道平、纵断面图；③降水区域内地下构筑物、管线及邻近建筑物的资料。

井点降水应使地下水位保持在基底以下0.5m，停止降水时必须验算涌水量和明挖隧道结构的抗浮稳定性，当不能满足要求时，不得停泵。

降水井点布设应符合下列规定：（1）井点距基坑边缘不应小于1.5m，距暗挖隧道结构不应小于2m；（2）井点应沿墓坑或暗挖隧道布设，井应成封闭形。

当不能封闭时应延长1倍以上的基坑或暗挖隧道横断面宽度；（3）暗挖隧道如地面无条件布设井点时，可在隧道内设置水平井点或采取其他隔水措施；（4）井点间距应根据计算确定。

当基坑较宽而满足不了降水深度需要时，应在基坑内增设井点。

井点施工前，应复测基坑（或暗挖隧道）平面位置并测放井点孔位；清除地面、地下障碍物并将保留的地下管线挖露出来；平整场地并挖设泥浆坑。

井点钻孔应符合下列规定：钻孔的孔口处应设置护筒；孔径应比管径大200～300mm；孔径应垂直、上下一致，孔底比管底深0.5～1.0m；钻进中应取土样并做好记录。

分节组装的井点管直径应一致。

钢管井点管的滤管应采用穿孔钢管，孔隙率不应小于25％，外壁垫筋缠镀锌铅丝后并包上工布滤网。

管井井点管采用无砂混凝土管时，其孔隙率不应小于20％，并外壁应垫筋、缠丝、包土工布滤网。

人工降低地下水位名词解释

人工降低地下水位名词解释
人工降低地下水位是指人为干预地下水系统，采取措施降低地下水位的过程。

这一过程通常发生在需要将地下水位调控到可管理范围内，以满足农业、城市供水、排水、建筑施工等需求时。

人工降低地下水位的方法包括提取地下水（如采用井抽方法）、人工排水（如建设排水沟渠）、利用地下水的冲洗（如利用井泵），以及地下水的跨补给区调节等。

人工降低地下水位可以有计划地控制地下水系统，以防止地下水过度上升或产生其他负面效应，维持地下水位在可持续的水平。

第五节人工降低地下水位

滤管：（图）为进水设备，通常采用长1.0~1.5m、直径38mm或 51mm的无缝钢管，管壁钻有直径为12~19mm的滤孔。骨架管外面包以两层孔径不同的生丝布或塑料布滤网。为使流水畅通，在骨架管与滤网之间用塑料管或梯形铅丝隔开，塑料管沿骨架绕成螺旋形。滤网外面在绕一层粗铁丝保护网、滤管下端为一铸铁塞头。滤管上端与井点管连接。
（ｅ）实际工程中，井点管均为定型的，有一定标准长度。通常根据给定井点管长度验算△h，如△h≥0.5~1ｍ，则可满足。计算公式如下： △h＝ｈ'－０.２－ｈ１－ｉＬ式中：Ｈ’－井点管长度 0.2－井点管露出地面的长度
（ａ）水井的分类： ③总管及井点管数量的计算：
（ｂ）裘布依理论（ｂ）裘布依理论基本假定：基本假定：抽水影响半径内，从含水层的顶面到底部任意点的水力坡度是一个恒值恒值，并等于该点水面处的斜率；恒值抽水前地下水是静止的，即天然水力坡度为零；对于承压水，顶、底板是隔水的；对于潜水适用于井边水力坡度不大于l／4，底板是隔水的，含水层是均质水平的；地下水为稳定流（不随时间变化）。
井点管为直径38mm 和51mm、长5~7m的钢管。井点管的上端用弯联管与总管相连。集水总管为直径100~127mm的无缝钢管，每段长4m，其上端有井点管联结的短接头，间距0.8m或1.2m。抽水设备：抽水设备：真空泵、离心泵、水气分离器。抽水设备是由真空泵、离心泵和水气分离器（又叫集水箱）等组成，其工作原理如图所示。抽水时先开动真空泵10，将水气分离器6内部抽成一定程度的真空，使土中的水分和空气受真空吸力作用而吸出，进入水气分离器6。当进入水气分离器内的水达一定高度，即可开动离心泵13。在水气分离器内水和空气向两个方向流去：水经离心泵排出；空气集中在上部由真空泵排出，少量从空气中带来的水从放水12，9放出。

人工降排地下水位的施工技术

人工降排地下水位的施工技术在软土地区基坑开挖深度超过3m，一般要用井点降水。

当因降水而危及基坑及周边环境安全时，宜采用截水或回灌方法。

注意各种井点的使用范围，由于挖掘部位地下水位的降低，导致其周围地区地下水位随之下降，使土层中因失水而产生压密，因而经常会引起邻近建（构）筑物、管线的不均匀沉降或开裂。

为了防止这一情况的发生，通常采用设置井点回灌的方法。

四、基坑验槽方法验槽的参加单位及人员，施工单位必须会同勘察、设计、建设（监理）等单位共同进行验槽。

1.验槽时必须具备的资料和条件（1）勘察、设计、建设（监理）、施工等单位有关负责及技术人员到场；（2）基础施工图和结构总说明；（3）详勘阶段的岩土工程勘察报告；（4）开挖完毕、槽底无浮土、松土（若分段开挖，则每段条件相同），条件良好的基槽。

2.无法验槽的情况：（1）基槽底面与设计标高相差太大；（2）基槽底面坡度较大，高差悬殊；（3）槽底有明显的机械车辙痕迹，槽底土扰动明显；（4）槽底有明显的机械开挖、未加人工清除的沟槽、铲齿痕迹；（5）现场没有地质勘察报告和基础施工图及结构总说明。

3.推迟验槽的情况（1）设计所使用承载力和持力层与勘察报告所提供不符；（2）场地内有软弱下卧层而设计方未说明相应的原因；（3）场地为不均匀场地，勘察方需要进行地基处理而设计方未进行处理。

4.验槽的主要内容（1）根据设计图纸检查基槽的开挖平面位置、尺寸、槽底深度；检查是否与设计图纸相符，开挖深度是否符合设计要求；（2）仔细观察槽壁、槽底土质类型、均匀程度和有关异常土质是否存在，核对基坑土质及地下水情况是否与勘察报告相符；（3）检查基槽之中是否有旧建筑物基础、古井、古墓、洞穴、地下掩埋物及地下人防工程等；（4）检查基槽边坡外缘与附近建筑物的距离，基坑开挖对建筑物稳定是否有影响；（5）检查核实分析钎探资料，对存在的异常点位进行复核检查。

5.验槽方法验槽方法通常主要采用观察法为主，而对于基底以下的土层不可见部位，要先辅以钎探。
