新手施工员测量放线步骤资料
施工员测量放线的重要步骤—一看就会
施工员测量放线的重要步骤—一看就会一、施工测量前的准备工作1）总平面图如图所示，从总平面图上，可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差，作为测设建筑物总体位置的依据。
2928272614.00教学楼已建未建总平面图3）基础平面图从基础平面图上，可以查取基础边线与定位轴线的平面尺寸，这是测设基础轴线的必要数据。
4）基础详图从基础详图中，可以查取基础立面尺寸和设计标高，这是基础高程测设的依据。
5）建筑物的立面图和剖面图从建筑物的立面图和剖面图中，可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程，这是高程测设的主要依据。
（2）现场踏勘全面了解现场情况，对施工场地上的平面控制点和水准点进行检核。
（3）施工场地整理平整和清理施工场地，以便进行测设工作。
（4）制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设略图，如图所示。
1N轴线控制桩23456教学楼P7EMD宿舍楼653460003000CB1424021370041009000Adcab图2建筑物的定位和放线（5）仪器和工具对测设所使用的仪器和工具进行检核。
二、定位和放线1．建筑物的定位建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩，即上图中的M、N、P和Q）测设在地面上，作为基础放样和细部放样的依据。
由于定位条件不同，定位方法也不同，下面介绍根据已有建筑物测设拟建建筑物的方法。
2（1）如图2所示，用钢尺沿宿舍楼的东、西墙，延长出一小段距离l得a、b两点，作出标志。
（2）在a点安置经纬仪，瞄准b点，并从b沿ab方向量取14.240m （因为教学楼的外墙厚370mm，轴线偏里，离外墙皮240mm），定出c点，作出标志，再继续沿ab方向从c点起量取25.800m，定出d点，作出标志，cd线就是测设教学楼平面位置的建筑基线。
（3）分别在c、d两点安置经纬仪，瞄准a点，顺时针方向测设90，沿此视线方向量取距离l+0.240m，定出M、Q两点，作出标志，再继续量取15.000m，定出N、P两点，作出标志。
施工测量放线的流程及方法步骤和方案
施工测量放线的流程及方法步骤和方案一、流程1.准备阶段：搜集相关图纸和资料，了解设计要求和施工要求，明确测量和放线的目标和标准。
2.确定控制点：根据设计图纸和施工要求，在施工现场确定控制点的位置和数量，确保测量和放线的准确性。
3.测量控制点：使用专业的测量仪器，如全站仪、经纬仪等，对控制点进行测量，记录准确的坐标和高程。
4.绘制图纸：根据测量结果，制作测量图纸，标明控制点的坐标和高程，并绘制出施工线路、位置和尺寸等信息。
5.拍摄照片：拍摄控制点和测量线路的照片，以备施工过程中的参考和证明。
二、方法1.静止法：在测点上固定一个测具，用测具与被测物体的边缘对齐，再通过测具上的标尺读出测量结果。
2.针眼法：利用放线针，在被测点打上针眼，再通过读取针眼与参考线的距离来确定测量结果。
3.三角测量法：利用三角形的性质，通过测量已知边长与角度，计算出待测边长或角度值。
4.三线测量法：利用三根放线杆的位置关系，通过测量与计算，确定待测点的坐标。
三、步骤1.确定测量内容：明确需要测量和放线的位置、线路、尺寸等内容。
2.准备测量工具：准备好全站仪、经纬仪、测量杆、放线针等测量工具。
3.定位控制点：在施工现场确定控制点的位置，使用全站仪或经纬仪进行精确定位。
4.进行测量和放线：根据测量内容，使用工具进行测量和放线，按照设计要求和标准进行操作。
5.检查测量结果：核对测量结果和放线情况，确保准确性和质量。
6.记录和处理数据：将测量数据记录下来，并进行数据处理，比对设计要求和施工要求。
7.编制测量报告：根据测量结果，编制测量报告，明确测量的准确性和可行性。
四、方案1.施工准备：搜集相关图纸和资料，了解设计要求和施工要求，明确测量和放线的目标和标准。
2.测量准备：选择适当的测量工具和仪器，确保仪器的准确性和稳定性。
3.控制点设置：根据设计要求，在施工现场设置足够数量和位置合理的控制点，确保测量和放线的准确性。
4.测量方法：选择合适的测量方法，根据具体情况进行测量和放线。

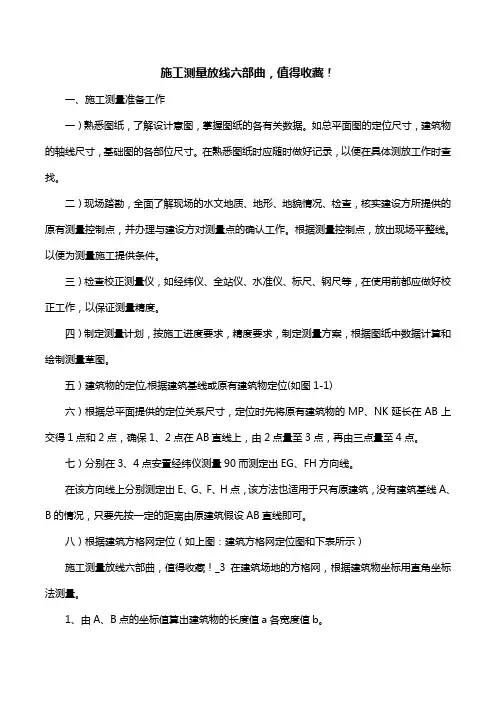

施工测量放线六部曲,值得收藏!
施工测量放线六部曲，值得收藏！一、施工测量准备工作一）熟悉图纸，了解设计意图，掌握图纸的各有关数据。
如总平面图的定位尺寸，建筑物的轴线尺寸，基础图的各部位尺寸。
在熟悉图纸时应随时做好记录，以便在具体测放工作时查找。
二）现场踏勘，全面了解现场的水文地质、地形、地貌情况、检查，核实建设方所提供的原有测量控制点，并办理与建设方对测量点的确认工作。
根据测量控制点，放出现场平整线。
以便为测量施工提供条件。
三）检查校正测量仪，如经纬仪、全站仪、水准仪、标尺、钢尺等，在使用前都应做好校正工作，以保证测量精度。
四）制定测量计划，按施工进度要求，精度要求，制定测量方案，根据图纸中数据计算和绘制测量草图。
五）建筑物的定位,根据建筑基线或原有建筑物定位(如图1-1)六）根据总平面提供的定位关系尺寸，定位时先将原有建筑物的MP、NK延长在AB上交得1点和2点，确保1、2点在AB直线上，由2点量至3点，再由三点量至4点。
七）分别在3、4点安置经纬仪测量90而测定出EG、FH方向线。
在该方向线上分别测定出E、G、F、H点，该方法也适用于只有原建筑，没有建筑基线A、B的情况，只要先按一定的距离由原建筑假设AB直线即可。
八）根据建筑方格网定位（如上图：建筑方格网定位图和下表所示）施工测量放线六部曲，值得收藏！_3在建筑场地的方格网，根据建筑物坐标用直角坐标法测量。
1、由A、B点的坐标值算出建筑物的长度值a各宽度值b。
即a=268.24-226.00=42.2mb=328.24-316.00=12.24m2、在m点安置经纬仪，照准N点在MN直线上测定A',B'，即A'=MA'=226-200=26.00mB'点由A'点再量取建筑物的长度a=42.2m3、分别在A'、B'点安置经纬仪，测90，并在视线上分别量取AA'=316.00-300=16m.得A、B点，再由AB点量取建筑物宽度b=12.24m。
【施工】测量放线
【施工】测量放线1、根据测绘部门测设的定位线，用经纬仪测设主轴线以及各轴交点中心桩，建立现场的平面控制方格网。
2、定位线及竖向轴线投测:依据建设单位及规划部门指定的建筑红线采用经纬仪平行移动法，在建筑物四周,不易碰撞的部位测设各轴线标准控制桩并护牢，基础施工前应在建筑物的主要轴线设置标志桩随后用灰线及木桩标出建筑物基槽开挖边线，作为土方开挖的依据。
3、标高传递:标高控制网由建设单位指定的已知高程点引测，采用水准仪闭合法测量，建立施工现场水准控制网。
标高传递采用在墙体士0.000处测设一条同标高的垂直线，并用红漆做好标志，然后在楼梯间或外墙转角框架柱上直接用钢尺把下层标高传递到上层，在上层框架柱施工完毕，用水准仪在框架柱上测设一条楼层地面以上+50cm的标高线，作为楼层施工掌握标高的依据。
4、沉降观测:作为标高传递和沉降观测的基点，设在视线通透良好、避开较高地段的地上套筒保护，C20混凝土护牢防水，建筑物各面一点，以便对照观测，克服偏差，提高精度，在建筑物四周每10-12米设一沉降观测点并按实测标高分别记录各观测点的初始点的基本标高，在控制网及沉降观测闭合差按士0.4√n控制。
在建筑行业中，测量放线是施工过程中的一个重要环节。
它包括确定建筑物的位置、尺寸和高度等参数，以确保施工的精确度和质量。
测量放线的具体步骤包括：1. 确定控制点：根据设计图纸和现场情况，确定控制点的位置和数量。
2. 设立定位桩：在建筑物的位置确定后，设立定位桩以标记建筑物的位置和方向。
3. 测量标高：使用水准仪等测量设备测量标高，以确保建筑物的水平面和垂直度符合设计要求。
4. 放线：根据设计图纸和定位桩的位置，将建筑物的轮廓和轴线等参数放线到地面上。
5. 校核：对放线的结果进行校核，以确保放线的精度和质量符合要求。
在测量放线过程中，需要使用各种测量仪器和工具，如经纬仪、水准仪、全站仪、龙门板、线绳、线坠子、钢卷尺等。
其中经纬仪是一种常用的测量仪器，它可以用于测量角度、方向和距离等参数。
工程施工中测量放线步骤
工程施工中测量放线步骤工程施工中的测量放线工作是非常重要的一项工作，它直接影响到整个工程的质量和进度。
在工程施工过程中，测量放线工作是必不可少的一项工作，它直接影响到整个工程的质量和进度。
本文将重点介绍工程施工中测量放线的步骤和注意事项，以便工程施工人员能够正确、快速、准确地完成测量放线工作。
一、前期准备1.了解工程图纸：在进行测量放线工作之前，工程施工人员必须对工程图纸有一定的了解，熟悉和掌握图纸的图例、比例尺、坐标体系等内容，以便顺利进行测量放线工作。
2.准备测量工具：进行测量放线工作需要使用一系列的测量工具，包括测量尺、划线墨线、铅锤、放线器、测距仪等工具。
3.确定测量放线起点：在进行测量放线工作之前，必须确定测量放线起点，通常情况下，起点选择在工程的主要控制点上，如转角点、立柱、基桩等处。
二、测量放线的步骤1.确定放线方向：确定放线方向是测量放线工作的第一步，通常情况下，放线方向选择在工程图纸上的主要控制线上，如建筑物的外墙线、主要隔墙线等。
2.确定放线的长度：根据工程图纸上的尺寸和比例尺，确定放线的长度，使用测量尺或测距仪进行测量。
3.放线工具的使用：使用放线器和划线墨线进行放线，首先在起点处确定放线的方向和长度，然后在目标点处用铅锤和划线墨线进行标记。
4.检查放线的准确性：在进行放线工作之后，必须对放线进行检查，确保放线的准确性，包括放线的方向、长度和位置是否符合工程图纸要求。
5.调整放线位置：如果发现放线的位置有偏差，必须及时进行调整，使用放线器和划线墨线重新进行放线工作。
6.做好放线记录：在进行放线工作之后，必须做好放线记录，记录放线的位置、方向、长度等信息，并在工程图纸上进行标注。
7.测量放线的安全注意事项：在进行测量放线工作时，必须注意安全，必须穿戴好安全帽、安全鞋等防护用具，确保自己的安全。
三、测量放线的注意事项1.严格按照工程图纸要求进行测量放线工作，确保放线的准确性。
2.在进行放线工作时，必须严格遵守安全操作规程，保证工作人员的人身安全。
道路工程施工测量放线步骤
道路工程施工测量放线步骤测量放线工作是在地形地貌的基础上，按照设计方案的要求，在实地上对工程进行精确的测量和标定，并在地面上用标杆、丝线、墨线、竹尺等工具进行标定。
道路施工测量放线步骤繁琐复杂，需要专业的技术人员进行操作。
下面就道路工程施工测量放线的具体步骤进行详细介绍。
一、前期准备测量放线工作开始前，需要进行一些前期准备工作。
首先要进行地形地貌的勘察和调查，了解工程用地的地形、地貌；然后根据设计图纸和设计要求，编制测量放线任务书，并确定测量放线组织机构和人员分工；接着要准备测量放线所需的测量仪器和工具，如测距仪、水准仪、经纬仪、铁尺、荣耀桩、标杆、作图仪、土层剖面测设备等测量仪器和工具；最后要组织测量放线人员进行专业培训，熟悉测量放线的操作流程和注意事项。
二、测量放线方案设计在进行测量放线工作之前，首先要根据设计图纸和设计要求，制定测量放线方案。
测量放线方案是根据工程的实际情况和测量放线的要求，确定测量放线的具体方法、测量仪器和工具的使用、放线点的位置等重要内容。
测量放线方案制定完成后，需要经过相关人员的审查和确认，保证测量放线工作的顺利进行。
三、地面控制点的布设地面控制点是进行测量放线工作的基础，是保证测量放线结果准确可靠的重要因素。
地面控制点的布设要根据设计要求和测量放线方案确定，并采用一定的方法和工具进行布设。
地面控制点的布设主要有以下几个步骤：1、确定地面控制点的位置和数量。
根据设计图纸和设计要求确定地面控制点的位置，并根据地理特征和工程要求确定地面控制点的数量。
2、进行地面控制点的布设。
根据设计要求和测量放线方案，使用测量仪器和工具进行地面控制点的布设，采用水准仪、经纬仪、铁尺等工具进行测量，以保证地面控制点的布设准确可靠。
3、进行地面控制点的标定。
在地面控制点的布设完成后，需要进行地面控制点的标定工作，采用标杆、荣耀桩等工具进行标定，保证地面控制点的位置和高程的准确性。
四、放线测量工作地面控制点的布设完成后，就需要进行放线测量工作。
新手施工员测量放线步骤-完整版
实用文档多层民用建筑施工测量民用建筑施工测量的主要任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。
施工员放线手册2012年8月27一、施工测量前的准备工作（1）熟悉设计图纸设计图纸是施工测量的主要依据，在测设前，应熟悉建筑物的设计图纸，了解施工建筑物与相邻地物的相互关系，以及建筑物的尺寸和施工的要求等，并仔细核对各设计图纸的有关尺寸。
测设时必须具备下列图纸资料：1）总平面图 如图所示，从总平面图上，可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差，作为测设建筑物总体位置的依据。
2）建筑平面图 从建筑平面图中，可以查取建筑物的总尺寸，以及内部各定位轴线之间的关系尺寸，这是施工测设的基本资料。
3）基础平面图 从基础平面图上，可以查取基础边线与定位轴线的平面尺寸，这是测设基础轴线的必要数据。
4）基础详图 从基础详图中，可以查取基础立面尺寸和设计标高，这是基础高程测设的依据。
5）建筑物的立面图和剖面图 从建筑物的立面图和剖面图中，可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程，这是高程测设的主要依据。
（2）现场踏勘 全面了解现场情况，对施工场地上的平面控制点和水准点进行检核。
2729282614.00教学楼 已建未建总平面图（3）施工场地整理 平整和清理施工场地，以便进行测设工作。
（4）制定测设方案 根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设略图，如图所示。
（5）仪器和工具 对测设所使用的仪器和工具进行检核。
二、定位和放线1．建筑物的定位建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩，即上图中的M 、N 、P 和Q ）测设在地面上，作为基础放样和细部放样的依据。
由于定位条件不同，定位方法也不同，下面介绍根据已有建筑物测设拟建建筑物的方法。
（1）如图2所示，用钢尺沿宿舍楼的东、西墙，延长出一小段距离l 得a 、b 两点，作出标志。
土建测量放线施工程序(3篇)
第1篇一、准备工作1. 熟悉图纸：测量人员需详细阅读设计图纸，了解建筑物的结构、尺寸、位置等信息。
2. 收集资料：收集与测量放线相关的资料，如地形图、建筑规划定位图、地形测量资料等。
3. 准备工具：准备测量工具，包括全站仪、经纬仪、水准仪、钢卷尺、线绳、线坠子、龙门板等。
4. 确定测量人员：组建专业的测量团队，包括测量员、施工员、监理人员等。
二、建筑物定位（放线）1. 建立控制网：根据建筑规划定位图，在施工现场设置至少4个定位桩，作为后续放线的基准点。
2. 使用全站仪或高级经纬仪进行测量：测量人员利用全站仪或高级经纬仪，测量定位桩之间的距离和角度，确定建筑物位置。
3. 标注建筑物轴线：根据测量结果，在施工现场标注建筑物轴线，确保轴线与设计图纸一致。
三、基础施工放线1. 引测轴线：在建筑物定位桩的基础上，引测轴线至基础施工区域。
2. 设置基础定位桩：根据轴线，设置基础定位桩，确保基础施工的准确性。
3. 放出基础边线：根据基础定位桩，放出基础边线，为后续基础开挖提供依据。
4. 监督复核：监理人员对放线过程进行监督，确保施工放线的准确性。
四、主体施工放线1. 根据基础放线结果，设置主体施工控制网。
2. 放出主体结构轴线：根据主体施工控制网，放出主体结构轴线，为后续主体施工提供依据。
3. 放出主体结构边线：根据主体结构轴线，放出主体结构边线，为后续主体结构施工提供依据。
4. 监督复核：监理人员对放线过程进行监督，确保施工放线的准确性。
五、施工过程中的测量放线1. 定期复测：在施工过程中，定期对放线进行复测，确保施工放线的准确性。
2. 及时调整：如发现放线误差，及时进行调整，确保施工放线的准确性。
3. 记录放线数据：详细记录放线数据，为后续施工提供依据。
六、工程验收1. 施工完成后，对测量放线进行验收，确保施工放线的准确性。
2. 验收合格后，将测量放线成果资料归档。
通过以上施工程序，可以确保土建测量放线的准确性和施工质量，为建筑工程的顺利进行奠定基础。
新手施工员测量放线步骤完整版
新手施工员测量放线步骤完整版步骤一：准备工作首先，要进行的准备工作包括：1.阅读施工图纸：要仔细阅读施工图纸，了解设计要求，理解平面布置、尺寸和标高。
2.提取控制点：根据施工图中的控制点，提取出既能代表设计要求又容易找到的控制点。
3.准备测量工具：准备好所需的测量工具，如钢卷尺、水平仪、经纬仪等。
4.测量基准点：选择放线的基准点，通常是工地附近的建筑物或地面上的固定点。
步骤二：放线前的调整在放线前，需要先进行必要的调整：1.检查仪器仪表：确保测量仪器仪表的准确性，如检查钢卷尺的刻度、经纬仪的刻度等。
2.预测误差：根据实际情况，预测可能存在的误差，并做好相应的补正措施。
3.选择放线方式：根据需求选择合适的放线方式，如单边放线、双边放线或交叉放线。
步骤三：放线操作1.确定放线起始点：根据施工图纸上的尺寸和控制点，确定放线的起始点，并使用标杆标记。
2.连接控制点：使用经纬仪和钢卷尺依次连接各个控制点，并将其标记在地面上。
3.标记控制线：通过在控制点之间拉线或使用牵引线，标记出中心线和控制线。
4.标定放线点：在控制线上标定放线点，以确定各个构件的精确位置和标高。
5.检查放线结果：使用水平仪和经纬仪对放线结果进行检查，确保放线的准确性。
步骤四：记录放线数据在完成放线后，应及时将相关数据记录下来，以备将来查阅和使用。
1.记录控制点坐标和标高：将每个控制点的坐标和标高记录在放线记录表中。
2.记录放线点坐标和标高：将每个放线点的坐标和标高记录在放线记录表中。
3.保留备份数据：在记录完放线数据后，应保留备份，以备将来需要时使用。
总结：。
施工员测量放线资料
民用建筑施工测量、一、施工测量前的准备工作（1）熟悉设计图纸 设计图纸是施工测量的主要依据，在测设前，应熟悉建筑物的设计图纸，了解施工建筑物与相邻地物的相互关系，以及建筑物的尺寸和施工的要求等，并仔细核对各设计图纸的有关尺寸。
测设时必须具备下列图纸资料：1）总平面图 如图所示，从总平面图上，可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差，作为测设建筑物总体位置的依据。
2）建筑平面图 从建筑平面图中，可以查取建筑物的总尺寸，以及内部各定位轴线之间的关系尺寸，这是施工测设的基本资料。
3）基础平面图 从基础平面图上，可以查取基础边线与定位轴线的平面尺寸，这是测设基础轴线的必要数据。
4）基础详图 从基础详图中，可以查取基础立面尺寸和设计标高，这是基础高程测设的依据。
5）建筑物的立面图和剖面图 从建筑物的立面图和剖面图中，可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程，这是高程测设的主要依据。
（2）现场踏勘 全面了解现场情况，对施工场地上的平面控制点和水准点进行检核。
（3）施工场地整理 平整和清理施工场地，以便进行测设工作。
（4）制定测设方案 根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设略图，如图所示。
2729282614.00教学楼已建 未建总平面图（5）仪器和工具 对测设所使用的仪器和工具进行检核。
二、定位和放线1．建筑物的定位建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩，即上图中的M 、N 、P 和Q ）测设在地面上，作为基础放样和细部放样的依据。
由于定位条件不同，定位方法也不同，下面介绍根据已有建筑物测设拟建建筑物的方法。
（1）如图2所示，用钢尺沿宿舍楼的东、西墙，延长出一小段距离l 得a 、b 两点，作出标志。
（2）在a 点安置经纬仪，瞄准b 点，并从b 沿ab 方向量取14.240m （因为教学楼的外墙厚370mm ，轴线偏里，离外墙皮240mm ），定出c 点，作出标志，再继续沿ab 方向从c 点起量取25.800m ，定出d 点，作出标志，cd 线就是测设教学楼平面位置的建筑基线。
施工员测量放线步骤
施工员测量放线步骤施工员是工程现场的核心人员之一，他们负责现场各项工作的统筹和协调。
测量与放线是施工工作中必不可少的一项环节，它能够为工程的成功实施提供基础数据和精确指导，因此施工员在测量与放线工作中有着重要的职责和任务。
本文就为大家介绍一下施工员在测量与放线工作中的具体步骤。
步骤一：测量前的准备工作在进行测量与放线作业之前，施工员需要做好充分的准备工作。
首先需要熟悉工程的设计图纸，明确施工的范围和要求。
其次需要准备好测量工具和设备，确保其品质和准确性。
最后还需要对工程现场进行勘测和标记，确定测量位置和测点。
步骤二：用激光测距仪确定测点激光测距仪是施工过程中常用的一种测量设备，它能够快速精确地确定测点位置。
测量前需要对测量设备进行校准，保证其准确性。
然后将激光照射到所需的测点上，可以根据测距仪上的数据确定测点的水平和高度。
步骤三：利用经纬仪确定测点方位角经纬仪是一种常用的测量设备，用来确定测点的方位角。
在进行该步骤前需要保证经纬仪的准确性，并且需要在测量前设置好起始点和目标点。
将经纬仪指向测点，并记录下当前方位角值。
步骤四：测量水平距离和高差测量水平距离可以使用比较常见的测距工具，如卷尺、钢尺等，但这些设备测量精度较低，适合于较短距离的测量。
对于较长距离的测量，需要使用测距仪等较精密的设备。
在进行测量时需要保证测量工具和设备的准确性，避免误差的出现。
同时需要测量高差，可以采用测高仪等专业测量设备。
步骤五：利用三角定位法计算坐标在完成水平和垂直距离的测量后，可以利用三角定位法计算测点的坐标。
三角定位法是一种基于三角形的几何定位方法，可以根据测量的三边和一个角度来计算出测点的坐标。
步骤六：进行放线当计算出测点坐标后，可以利用放线工具将测点位置在工地上标记出来。
在进行放线前需要确认站位，避免误差的产生。
同时需要在测量完成后对测量工具和设备进行清洁和保养，以确保其精确和长久使用。
以上就是施工员在测量与放线工作中的具体步骤，我们希望这些信息可以帮助大家更好地了解施工员的工作内容，以及测量与放线工作的重要性。
测量放线基本步骤
放线是工程建设中测量的重要环节，用于确定建筑物、道路、管道等的位置和方向。
以下是测量放线的基本步骤：
1.确定测量任务：首先确定需要测量放线的具体任务，包括确定测量的区域、要放线的
点位、线路等。
2.准备测量仪器：根据测量任务，准备好合适的测量仪器，例如全站仪、经纬仪、水平
仪等。
3.确定基准点：在测量区域中确定一个或多个基准点，作为测量的起点和参考点。
通常
选择地面上的固定点或已知的地理坐标点。
4.设置仪器：将测量仪器设置在基准点上，确保仪器水平、稳定，并校准仪器。
5.放线点位：从基准点开始，根据设计要求和测量计划，使用仪器测量和标记放线点位。
这些点位可以是角点、交点、起始点等。
6.测量角度和距离：在每个放线点位上，使用测量仪器测量相邻点位之间的水平角度和
距离。
7.计算坐标：根据测量角度、距离和基准点的坐标，计算出放线点位的坐标。
8.标记点位：使用标记工具（如地钉、彩带等），在地面上标记出放线点位的位置。
9.检查精度：在放线过程中，可以进行一些交叉检查，确保放线点位的准确性和一致性。
10.绘制图纸：根据测量结果，绘制放线图纸，显示放线点位、线路等信息。
11.记录数据：将测量数据、坐标和图纸等记录下来，以备将来使用。
12.实际施工：放线完成后，可以根据放线图纸和坐标进行实际施工工作。
测量放线是一个需要精确操作和仔细计划的过程。
准备良好的测量仪器、准确的测量数据和坐标，以及严格遵循测量计划，都是确保放线工作顺利进行的关键。
工程测量放线的施工技术(3篇)
第1篇一、测量放线前的准备工作1. 熟悉图纸：施工前，测量人员应仔细阅读设计图纸，了解工程的结构、尺寸、标高等信息，为放线工作提供依据。
2. 确定测量基准点：根据设计图纸和现场实际情况，确定测量基准点，如建筑物四角、道路中线等。
3. 准备测量仪器和工具：根据工程需要，准备全站仪、水准仪、经纬仪、钢尺、线锤等测量仪器和工具。
4. 制定测量方案：根据工程特点和测量要求，制定详细的测量方案，包括测量方法、测量路线、测量精度等。
二、测量放线步骤1. 控制点放样：根据设计图纸和现场实际情况，确定控制点位置，使用全站仪进行放样，确保控制点精度。
2. 线路放样：根据控制点，使用全站仪进行线路放样，包括道路中线、建筑物轴线等。
3. 横断面放样：在放样线路的基础上，进行横断面放样，确定路基、边坡、建筑物等横断面尺寸。
4. 高程放样：根据设计图纸，使用水准仪进行高程放样，确保工程标高符合设计要求。
5. 标志设置：在放样过程中，设置明显的标志，如控制点标志、线路标志等，以便后续施工参考。
三、测量放线质量控制1. 测量精度控制：严格按照测量规范进行操作，确保测量精度符合工程要求。
2. 数据校核：在测量过程中，对数据进行实时校核，确保数据准确性。
3. 施工过程中测量控制：在施工过程中，对测量放线进行监控，确保施工符合设计要求。
4. 工程变更处理：如遇工程变更，及时调整测量放线方案，确保工程顺利进行。
四、测量放线技术要点1. 测量仪器选用：根据工程特点和测量要求，选用合适的测量仪器，如全站仪、水准仪等。
2. 测量方法：根据工程特点和测量要求，选择合适的测量方法，如直接测量、间接测量等。
3. 测量数据处理：对测量数据进行整理、分析、计算，确保数据的准确性。
4. 测量放线安全：在测量放线过程中，确保人员安全，避免安全事故发生。
总之，工程测量放线是工程施工的重要环节，其施工技术对工程质量具有重要影响。
在实际操作中，应严格按照测量规范进行，确保测量精度和施工质量。
施工测量放线步骤和注意事项学习资料
建筑工程测量放线施工标准做法图解(施工测量勘察)放线标准做法1、测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2、测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养3、结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位4、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m 线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
施工员测量放线重要步骤—一看就会
施工员测量放线重要步骤—一看就会在建筑施工中，施工员测量放线是必不可少的环节。
测量放线的准确性直接关系到后续施工的质量，因此施工员一定要注意放线的重要步骤。
以下是施工员测量放线的重要步骤，帮助大家更好的理解：第一步：标志基准点首先，需要确定放线的基准点，以此来保证每次测量都是在同一起点开始。
这个基准点要保持固定，以方便下次测量。
一般来说，这个基准点可以是建筑或者地面上的一个特定的标志物。
第二步：准备好放线器材放线器材是施工员进行放线测量的重要工具。
常用的放线器材有：量角器、铅锤、拉线等。
在使用放线器材之前，施工员需要确认放线器材是否齐全，并进行各自的调试和校准，以保证放线的精度。
第三步：确认放线位置确认放线位置是测量放线的关键步骤。
这个位置需要根据具体的设计来确定。
将位置标记出来，对齐固定的基准点后，可以进行下一步的放线测量。
第四步：铅锤确定直线在进行放线测量的过程中，可以使用铅锤来确定直线。
将铅锤悬挂在拉线的末端，略微往左或往右移动，可以发现铅锤的在水平方向上的移动实际上是规律的，这就是直线的表现。
当铅锤在水平方向上不再晃动时，就代表直线被确认。
第五步：量角器测量角度确认直线之后，就可以使用量角器来进行测量角度。
一般来说，墙角和直角角度需要测量，特别是混凝土结构墙面。
取三个固定点角的点，用量角器来测量角度，在这些角度测量值的平均数中寻找平衡。
如果出现角度偏差，需要进行调整。
第六步：粗调细调即使经过前面的步骤，放线的精度也不能完全保证，因为地面有可能存在不平整的情况。
所以在进行具体测量时需要做出一定的调整。
可以先用粗调的方式进行测量，再通过细调来保证放线的准确性。
以上就是施工员测量放线的一些重要步骤。
通过这些步骤的操作明确，可以有效的保证放线测量的准确性和精度。
希望这篇文章能够给大家带来帮助，让大家更加了解施工员放线的方法。
新手施工员测量放线步骤
新手施工员测量放线步骤作为一名新手施工员，测量放线是日常工作中必不可少的环节，它是确保施工等后续工作顺利进行的重要步骤。
本文将介绍测量放线的步骤和注意事项。
1. 确定测量放线位置在进行测量放线之前，需要确定放线的位置。
一般情况下，施工图纸上有明确的测量点和控制点。
在工程实际操作中，需要根据实际情况进行调整。
2. 准备工作在进行测量放线之前，需要准备好必要的工具和设备。
常用的工具有测量尺、水平仪、传感器等，设备包括：激光测距仪、全站仪、GPS等。
3. 测量在使用工具和设备之前，需要对它们进行检查，确保工具和设备的准确度。
开始进行测量之后，需要对每一次测量进行记录，包括时间、位置、数据等，确保实际测量数据与图纸上的数据一致。
4. 放线测量完成后，就可以进行放线了。
在放线之前，需要确定放线的方向和位置，然后使用绳子或者叉车铲板等工具，将材料放置在指定的位置。
5. 验收在放线完成之后，需要进行验收工作。
主要是针对实际测量的数据与图纸数据是否一致、放线是否水平、位置是否正确进行确认，确保放线质量达到规定标准。
6. 注意事项在进行测量放线的过程中，需要注意以下事项： 1. 学习和掌握测量放线的基本知识和技能，了解测量原理。
2. 采用科学的方法进行测量放线，确保数据的准确性。
3. 在进行放线前，需要确认放线点的位置和方向，并进行充分的准备工作。
4. 放线完毕后，需要进行验收，确保放线质量符合规定标准。
测量放线是一项非常重要的工作，它直接影响到后续施工的质量和效果。
在实际操作中，需要认真学习和掌握测量放线的基本知识和技能，采用科学的方法进行测量放线，并注重放线的技巧，确保放线质量达到规定标准。
新手施工员测量放线步骤-完整版之令狐文艳创作
多层民用建筑施工测量令狐文艳民用建筑施工测量的主要任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。
施工员放线手册2012年8月27一、施工测量前的准备工作（1）熟悉设计图纸设计图纸是施工测量的主要依据，在测设前，应熟悉建筑物的设计图纸，了解施工建筑物与相邻地物的相互关系，以及建筑物的尺寸和施工的要求等，并仔细核对各设计图纸的有关尺寸。
测设时必须具备下列图纸资料：1）总平面图如图所示，从总平面图上，可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差，作为测设建筑物总体位置的依据。
2）建筑平面图 从建筑平面图中，可以查取建筑物的总尺寸，以及内部各定位轴线之间的关系尺寸，这是施工测设的基本资料。
3）基础平面图 从基础平面图上，可以查取基础边线与定位轴线的平面尺寸，这是测设基础轴线的必要数据。
4）基础详图 从基础详图中，可以查取基础立面尺寸和设计标高，这是基础高程测设的依据。
5）建筑物的立面图和剖面图 从建筑物的立面图和剖面图中，可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程，这是高程测设的主要依据。
（2）现场踏勘 全面了解现场情况，对施工场地上的平面控制点和水准点进行检核。
（3）施工场地整理 平整和清理施工场地，以便进行测设工作。
（4）制定测设方案 根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数教学楼 已建未建 总平面图据计算和绘制测设略图，如图所示。
（5）仪器和工具对测设所使用的仪器和工具进行检核。
二、定位和放线1．建筑物的定位建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩，即上图中的M、N、P和Q）测设在地面上，作为基础放样和细部放样的依据。
由于定位条件不同，定位方法也不同，下面介绍根据已有建筑物测设拟建建筑物的方法。
（1）如图2所示，用钢尺沿宿舍楼的东、西墙，延长出一小段距离l得a、b两点，作出标志。
[最新版]新手施工员测量放线步骤
![[最新版]新手施工员测量放线步骤](https://img.taocdn.com/s3/m/373f5541f705cc17542709a9.png)
多层民用建筑施工测量民用建筑施工测量的主要任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。
施工员放线手册2020年8月27一、施工测量前的准备工作(1)熟悉设计图纸 设计图纸是施工测量的主要依据,在测设前,应熟悉建筑物的设计图纸,了解施工建筑物与相邻地物的相互关系,以及建筑物的尺寸和施工的要求等,并仔细核对各设计图纸的有关尺寸。
测设时必须具备下列图纸资料:1)总平面图 如图所示,从总平面图上,可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差,作为测设建筑物总体位置的依据。
2)建筑平面图 从建筑平面图中,可以查取建筑物的总尺寸,以及内部各定位轴线之间的关系尺寸,这是施工测设的基本资料。
3)基础平面图 从基础平面图上,可以查取基础边线与定位轴线的平面尺寸,这是测设基础轴线的必要数据。
4)基础详图 从基础详图中,可以查取基础立面尺寸和设计标高,这是基础高程测设的依据。
5)建筑物的立面图和剖面图 从建筑物的立面图和剖面图中,可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程,这是高程测设的主要依据。
(2)现场踏勘 全面了解现场情况,对施工场地上的平面控制点和水准点进行检核。
(3)施工场地整理 平整和清理施工场地,以便进行测设工作。
(4)制定测设方案 根据设计要求、定位条件、现场地形和施工方案等因素,制定测设方案,包括测设方法、测设数据计算和绘制测设略图,如图所示。
已建未建总平面图(5)仪器和工具对测设所使用的仪器和工具进行检核。
二、定位和放线1．建筑物的定位建筑物的定位,就是将建筑物外廓各轴线交点(简称角桩,即上图中的M、N、P和Q)测设在地面上,作为基础放样和细部放样的依据。
由于定位条件不同,定位方法也不同,下面介绍根据已有建筑物测设拟建建筑物的方法。
(1)如图2所示,用钢尺沿宿舍楼的东、西墙,延长出一小段距离l得a、b 两点,作出标志。
(2)在a点安置经纬仪,瞄准b点,并从b沿ab方向量取14.240m(因为教学楼的外墙厚370mm,轴线偏里,离外墙皮240mm),定出c点,作出标志,再继续沿ab 方向从c点起量取25.800m,定出d点,作出标志,cd线就是测设教学楼平面位置的建筑基线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多层民用建筑施工测量民用建筑施工测量的主要任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。
施工员放线手册2012年8月27一、施工测量前的准备工作（1）熟悉设计图纸 设计图纸是施工测量的主要依据，在测设前，应熟悉建筑物的设计图纸，了解施工建筑物与相邻地物的相互关系，以及建筑物的尺寸和施工的要求等，并仔细核对各设计图纸的有关尺寸。
测设时必须具备下列图纸资料：1）总平面图 如图所示，从总平面图上，可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差，作为测设建筑物总体位置的依据。
2）建筑平面图 从建筑平面图中，可以查取建筑物的总尺寸，以及内部各定位轴线之间的关系尺寸，这是施工测设的基本资料。
3）基础平面图 从基础平面图上，可以查取基础边线与定位轴线的平面尺寸，这是测设基础轴线的必要数据。
4）基础详图 从基础详图中，可以查取基础立面尺寸和设计标高，这是基础高程测设的依据。
5）建筑物的立面图和剖面图 从建筑物的立面图和剖面图中，可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程，这是高程测设的主要依据。
（2）现场踏勘 全面了解现场情况，对施工场地上的平面控制点和水准点进行检核。
（3）施工场地整理 平整和清理施工场地，以便进行测设工作。
已建未建总平面图（4）制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设略图，如图所示。
（5）仪器和工具对测设所使用的仪器和工具进行检核。
二、定位和放线1．建筑物的定位建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩，即上图中的M、N、P和Q）测设在地面上，作为基础放样和细部放样的依据。
由于定位条件不同，定位方法也不同，下面介绍根据已有建筑物测设拟建建筑物的方法。
（1）如图2所示，用钢尺沿宿舍楼的东、西墙，延长出一小段距离l得a、b两点，作出标志。
（2）在a点安置经纬仪，瞄准b点，并从b沿ab方向量取14.240m（因为教学楼的外墙厚370mm，轴线偏里，离外墙皮240mm），定出c点，作出标志，再继续沿ab方向从c点起量取25.800m，定出d点，作出标志，cd线就是测设教学楼平面位置的建筑基线。
（3）分别在c、d两点安置经纬仪，瞄准a点，顺时针方向测设90˚，沿此视线方向量取距离l+0.240m，定出M、Q两点，作出标志，再继续量取15.000m，定出N、P两点，作出标志。
M、N、P、Q四点即为教学楼外廓定位轴线的交点。
（4）检查NP的距离是否等于25.800m，∠N和∠P是否等于90˚，其误差应B D E C A图2建筑物的定位和放线在允许范围内。
如施工场地已有建筑方格网或建筑基线时，可直接采用直角坐标法进行定位。
2．建筑物的放线建筑物的放线，是指根据已定位的外墙轴线交点桩（角桩），详细测设出建筑物各轴线的交点桩（或称中心桩），然后，根据交点桩用白灰撒出基槽开挖边界线。
放线方法如下：（1）在外墙轴线周边上测设中心桩位置如图2所示，在M点安置经纬仪，瞄准Q点，用钢尺沿MQ方向量出相邻两轴线间的距离，定出1、2、3、…各点，同理可定出5、6、7各点。
量距精度应达到设计精度要求。
量出各轴线之间距离时，钢尺零点要始终对在同一点上。
（2）恢复轴线位置的方法由于在开挖基槽时，角桩和中心桩要被挖掉，为了便于在施工中，恢复各轴线位置，应把各轴线延长到基槽外安全地点，并做好标志。
其方法有设置轴线控制桩和龙门板两种形式。
1）设置轴线控制桩轴线控制桩设置在基槽外，基础轴线的延长线上，作为开槽后，各施工阶段恢复轴线的依据，如图2所示。
轴线控制桩一般设置在基槽外2～4m处，打下木桩，桩顶钉上小钉，准确标出轴线位置，并用混凝土包裹木桩，如图3所示。
如附近有建筑物，亦可把轴线投测到建筑物上，用红漆作出标志，以代替轴线控制桩。
图3 轴线控制桩2）设置龙门板在小型民用建筑施工中，常将各轴线引测到基槽外的水平木板上。
水平木板称为龙门板，固定龙门板的木桩称为龙门桩，如图4所示。
设置龙门板的步骤如下：龙门桩图4 龙门板在建筑物四角与隔墙两端，基槽开挖边界线以外1.5～2m处，设置龙门桩。
龙门桩要钉得竖直、牢固，龙门桩的外侧面应与基槽平行。
根据施工场地的水准点，用水准仪在每个龙门桩外侧，测设出该建筑物室内地坪设计高程线（即±0标高线），并作出标志。
沿龙门桩上±0标高线钉设龙门板，这样龙门板顶面的高程就同在±0的水平面上。
然后，用水准仪校核龙门板的高程，如有差错应及时纠正，其允许误差为±5mm。
在N点安置经纬仪，瞄准P点，沿视线方向在龙门板上定出一点，用小钉作标志，纵转望远镜在N点的龙门板上也钉一个小钉。
用同样的方法，将各轴线引测到龙门板上，所钉之小钉称为轴线钉。
轴线钉定位误差应小于±5mm。
最后，用钢尺沿龙门板的顶面，检查轴线钉的间距，其误差不超过1：2 000。
检查合格后，以轴线钉为准，将墙边线、基础边线、基础开挖边线等标定在龙门板上。
三、基础工程施工测量1．基槽抄平 建筑施工中的高程测设，又称抄平。
（1）设置水平桩 为了控制基槽的开挖深度，当快挖到槽底设计标高时，应用水准仪根据地面上±0.000m 点，在槽壁上测设一些水平小木桩（称为水平桩），如图5所示，使木桩的上表面离槽底的设计标高为一固定值（如0.500m ）。
为了施工时使用方便，一般在槽壁各拐角处、深度变化处和基槽壁上每隔3～4m 测设一水平桩。
水平桩可作为挖槽深度、修平槽底和打基础垫层的依据。
（2）水平桩的测设方法 如图5所示，槽底设计标高为－1.700m ，欲测设比槽底设计标高高0.500m 的水平桩，测设方法如下：1）在地面适当地方安置水准仪，在±0标高线位置上立水准尺，读取后视读数为1.318m 。
2）计算测设水平桩的应读前视读数b 应：m 518.2)500.0700.1(318.1=+--=-=h a b 应图5 设置水平桩3）在槽内一侧立水准尺，并上下移动，直至水准仪视线读数为2.518m时，沿水准尺尺底在槽壁打入一小木桩。
2．垫层中线的投测基础垫层打好后，根据轴线控制桩或龙门板上的轴线钉，用经纬仪或用拉绳挂锤球的方法，把轴线投测到垫层上，如图6所示，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。
图6 垫层中线的投测1—龙门板2—细线3—垫层4—基础边线5—墙中线由于整个墙身砌筑均以此线为准，这是确定建筑物位置的关键环节，所以要严格校核后方可进行砌筑施工。
3．基础墙标高的控制房屋基础墙是指±0.000m以下的砖墙，它的高度是用基础皮数杆来控制的。
图7 基础墙标高的控制1—防潮层2—皮数杆3—垫层（1）基础皮数杆是一根木制的杆子，如图7所示，在杆上事先按照设计尺寸，将砖、灰缝厚度画出线条，并标明±0.000m和防潮层的标高位置。
（2）立皮数杆时，先在立杆处打一木桩，用水准仪在木桩侧面定出一条高于垫层某一数值（如100mm）的水平线，然后将皮数杆上标高相同的一条线与木桩上的水平线对齐，并用大铁钉把皮数杆与木桩钉在一起，作为基础墙的标高依据。
4．基础面标高的检查基础施工结束后，应检查基础面的标高是否符合设计要求（也可检查防潮层）。
可用水准仪测出基础面上若干点的高程和设计高程比较，允许误差为±10mm。
四、墙体施工测量1．墙体定位（1）利用轴线控制桩或龙门板上的轴线和墙边线标志，用经纬仪或拉细绳挂锤球的方法将轴线投测到基础面上或防潮层上。
（2）用墨线弹出墙中线和墙边线。
（3）检查外墙轴线交角是否等于90˚。
（4）把墙轴线延伸并画在外墙基础上，如图8所示，作为向上投测轴线的依据。
图8 墙体定位1—墙中心线2—外墙基础3—轴线（5）把门、窗和其它洞口的边线，也在外墙基础上标定出来。
2．墙体各部位标高控制在墙体施工中，墙身各部位标高通常也是用皮数杆控制。
（1）在墙身皮数杆上，根据设计尺寸，按砖、灰缝的厚度画出线条，并标明0.000m、门、窗、楼板等的标高位置，如图9所示。
图9 墙体皮数杆的设置（2）墙身皮数杆的设立与基础皮数杆相同，使皮数杆上的0.000m标高与房屋的室内地坪标高相吻合。
在墙的转角处，每隔10～15m设置一根皮数杆。
（3）在墙身砌起1m以后，就在室内墙身上定出+0.500m的标高线，作为该层地面施工和室内装修用。
（4）第二层以上墙体施工中，为了使皮数杆在同一水平面上，要用水准仪测出楼板四角的标高，取平均值作为地坪标高，并以此作为立皮数杆的标志。
框架结构的民用建筑，墙体砌筑是在框架施工后进行的，故可在柱面上画线，代替皮数杆。
五、建筑物的轴线投测在多层建筑墙身砌筑过程中，为了保证建筑物轴线位置正确，可用吊锤球或经纬仪将轴线投测到各层楼板边缘或柱顶上。
1．吊锤球法将较重的锤球悬吊在楼板或柱顶边缘，当锤球尖对准基础墙面上的轴线标志时，线在楼板或柱顶边缘的位置即为楼层轴线端点位置，并画出标志线。
各轴线的端点投测完后，用钢尺检核各轴线的间距，符合要求后，继续施工，并把轴线逐层自下向上传递。
吊锤球法简便易行，不受施工场地限制，一般能保证施工质量。
但当有风或建筑物较高时，投测误差较大，应采用经纬仪投测法。
2．经纬仪投测法在轴线控制桩上安置经纬仪，整平后，瞄准基础墙面上的轴线标志，用盘左、盘右分中投点法，将轴线投测到楼层边缘或柱顶上。
将所有端点投测到楼板上之后，用钢尺检核间距，相对误差不得大于1/2000。
检查合格后，才能在楼板分间弹线，继续施工。
六、建筑物的高程传递在多层建筑施工中，要由下层向上层传递高程，以便楼板、门窗口等的标高符合设计要求。
高程传递的方法有以下几种：1．利用皮数杆传递高程一般建筑物可用墙体皮数杆传递高程。
具体方法参照“墙体各部位标高控制”。
2．利用钢尺直接丈量对于高程传递精度要求较高的建筑物，通常用钢尺直接丈量来传递高程。
对于二层以上的各层，每砌高一层，就从楼梯间用钢尺从下层的“+0.500m”标高线，向上量出层高，测出上一层的“+0.500m”标高线。
这样用钢尺逐层向上引测。
3．吊钢尺法用悬挂钢尺代替水准尺，用水准仪读数，从下向上传递高程。
高层建筑施工测量高层建筑物施工测量中的主要问题是控制垂直度，就是将建筑物的基础轴线准确地向高层引测，并保证各层相应轴线位于同一竖直面内，控制竖向偏差，使轴线向上投测的偏差值不超限。
轴线向上投测时，要求竖向误差在本层内不超过5mm，全楼累计误差值不应超过2H/10 000（H为建筑物总高度），且不应大于：30m＜H≤60m时，10mm；60m＜H≤90m时，15mm；90m＜H 时，20mm。
高层建筑物轴线的竖向投测，主要有外控法和内控法两种，下面分别介绍这两种方法。
