建筑结构——混合结构房屋的墙、柱
砌体结构 复习 知识点
砌体结构：指采用块体与粘结材料砌筑而成的结构。
粘结材料分为：水泥砂浆，混合砂浆以及各种改性砂浆等。
钢筋混凝土构造柱:提高多层砖房抗震能力的有效措施块体材料：砖、砌块、石材强度等级符号为MU单位MPa砖：烧结砖、非烧结硅酸盐砖普通砖尺寸240*115*53烧结普通砖、烧结多孔砖的强度等级分为：MU 30、 MU25、 MU 20、 MU 15、MU 10烧结空心砖强度等级:MU10、MU7.5、MU5、MU3.5、MU2.5混凝土小型空心砌块强度等级:MU20、MU15、MU7.5、MU5、MU3.5 空心砌块尺寸390*190*190 砂浆是由凝胶材料（水泥、石灰）和细骨料（砂）加水搅拌而成的混合料砂浆分为：水泥砂浆，混合砂浆和非水泥砂浆。
砂浆的强度等级分为M15、M10、M7.5 、M5、M 2.5五个等级。
砂浆的质量在很大程度上取决于保水性为使砌体构成一个整体，必须对砌体中的竖向灰缝进行错缝。
对砖砌体通常采用一顺一丁或三顺一丁砌合法。
横向（网状）配筋砌体：在立柱或窗间墙水平灰缝内配置横向钢筋网。
纵向（网状）配筋砌体：用砂浆面层或砂浆填充竖槽砌体抗拉和抗剪强度大大低于其抗压强度，抗压强度取决于块体的强度。
受拉弯剪破坏在砂浆与块体的连接面上，轴心抗拉、抗弯、抗剪强度决定于灰缝强度，亦即决定于灰缝中砂浆和砌块的粘结强度。
毛石砌体总是沿齿缝弯曲破坏的，故无沿通缝弯曲抗拉强度。
各类砌体剪变模量都可以近似取0.4E，E弹性模量。
极限状态：结构物(一部分)超过某一特定状态时就不能满足设计规定的某一功能要求结构的极限状态:承载力极限状态和正常使用极限状态。
结构作用随时间分类:1永久作用2可变作用3偶然作用结构的作用效应:作用对结构产生的效应荷载效应:荷载对结构产生的效应结构抗力R:指结构或结构构件承受荷载和变形的能力延性破坏:结构构件在破坏前有明显的变形或其他预兆脆性破坏:结构构件在破坏前无明显变形或其他预兆结构可靠度：在规定时间、条件内完成预定功能的概率。

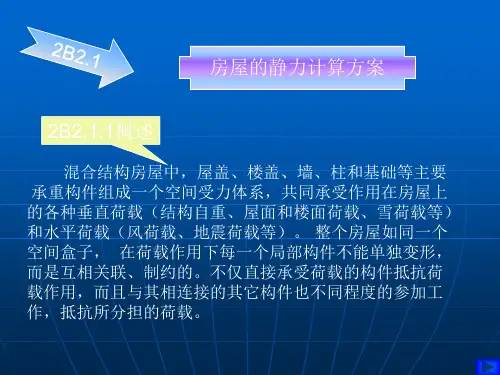

建筑结构——房屋的静力计算方案
（二）弹性方案
当房屋的横墙间距较大、楼盖和屋盖的水平刚度较 差时，房屋的空间刚度较差，在荷载作用下，房屋的 墙、柱顶端的相对位移μS／H较大。此时屋架、大梁 与墙柱为铰接，并按不考虑空间工作的平面排架进行 计算(图15-20b)。按这种方法进行静力计算的房屋属 弹性方案房屋。
图 15—20
（三）刚弹性方案
对横墙的要求
由上面分析可知，房屋墙、柱的静力计算方案 是根据房屋空间刚度的大小确定的，而房屋的空间 刚度则由两个主要因素确定。
一是房屋中屋（楼）盖的类别， 二是房屋横墙间距及其刚度的大小。 因而作为刚性和刚弹性方案房屋的横墙，应符合下列 要求：
（一）横墙的厚度不宜小于180mm。
（二）横墙中开有洞口时，洞口的水平截面面积不超 过横墙水平全截面面积的50%。
房屋的空间刚度介于上述两种方案之间。在荷 载作用下，纵墙顶端的相对水平位移较弹性方案房 屋的要小，但又不可以忽略不计。静力计算时，可 根据房屋空间刚度的大小，将其水平荷载作用下的 反力进行折减，然后按平面排架或框架进行计算。 按照这种方法进行静力计算的房屋属刚弹性方案房 屋(图15-20c)。
2B2.1.3刚性和刚弹性方案房屋
房屋的静力计算方案
屋盖或楼盖类 别
表15-2
刚性方 刚弹性 案 方案
弹性 方案
整体式、装配整体式和 1 装配式无檩体系钢筋混
凝土屋（楼）盖
s<32
装配式有檩体系钢筋混
2
凝土屋盖、轻钢屋盖和 有密铺望板的木屋（楼）
s<20
盖
32≤s ≤72
s >72
20≤s≤ 48
s>48
3
冷摊瓦木屋盖和石棉水 泥瓦轻钢屋盖
建筑结构选型复习资料与试题（有答案）
建筑结构选型复习资料与试题（有答案）建筑结构选型复习资料1、简述简⽀梁和多跨连接梁的受⼒和变形特点？简⽀梁的缺点是内⼒和挠度较⼤，常⽤于中⼩跨度的建筑物。
简⽀梁是静定结构，当两端⽀座有不均匀沉降时，不会引起附加内⼒。
因此，当建筑物的地基较差时采⽤简⽀梁结构较为有利。
简⽀梁也常被⽤来作为沉降缝之间的连接结构。
多跨连续梁为超静定结构，其优点是内⼒⼩，刚度⼤，抗震性能好，安全储备⾼，其缺点是对⽀座变形敏感，当⽀座产⽣不均匀沉降时，会引起附加内⼒。
2、桁架结构的受⼒计算采⽤了哪些基本假定?⼀、组成桁架结构的所有各杆都是直杆，所有各杆的中⼼线都在同⼀平⾯内，这⼀平⾯称为桁架的中⼼平⾯。
⼆、桁架的杆件和杆件的相连接的节点都是铰接节点。
三、所有外⼒都作⽤在桁架的中⼼平⾯内，并集中作⽤于节点上。
3、桁架斜腹杆的布置⽅向对腹杆受⼒的符号（拉或压）有何关系？斜腹杆的布置⽅向对腹杆受⼒符号（拉或压）有直接关系。
对于矩形桁架，斜腹杆外倾受拉，内倾受压，竖腹杆受⼒⽅向与斜腹杆相反。
对于三⾓形桁架，斜腹杆外倾受压，内倾受拉，⽽竖腹杆总是受拉。
4、屋架结构的布置有哪些具体要求？⼀、屋架的跨度：⼀般以3⽶为模数⼆、屋架的间距：宜等间距平⾏排列，与房屋纵向柱列的间距⼀致，屋架直接搁置在柱顶三、屋架的⽀座：当跨度较⼩时，⼀般把屋架直接搁置在墙、跺、柱或圈梁上。
当跨度较⼤时，则应该采取专门的构造措施，以满⾜屋架端部发⽣转动的要求。
5、钢筋混凝⼟刚架在构件转⾓处为避免受⼒过⼤，可采取什么措施？在构件转⾓处，由于弯矩过⼤，且应⼒集中，可采取加腋的形式，也可适当的⽤圆弧过渡。
为了减少材料⽤量，减轻结构⾃重，也可采⽤空腹刚架，其形式有两种：⼀种是把杆件做成空⼼截⾯，另⼀种是在杆件上留洞。
6、刚架结构的⽀撑系统起何作⽤？应怎样布置？为保证结构的整体稳定性，应在纵向柱之间布置连系梁及柱间⽀撑，同时在横梁的顶⾯设置上弦横向⽔平⽀撑。
柱间⽀撑和横梁上弦横向⽔平⽀撑宜设置在同⼀开间内。
常见建筑结构体系及其特点
常见建筑结构体系及其特点一、混合结构体系混合结构房屋一般是指楼盖和屋盖采用钢筋混凝土或钢、木结构，而墙、柱和基础采用砌体结构建造的房屋。
也可认为是指同一房屋结构体系中采用两种或两种以上不同材料组成的承重结构根据承重墙所在的位置划分为横墙承重方案其受力特点是：主要靠横墙支撑楼板,横墙是主要承重墙。
纵墙主要起维护、隔断和维持横墙的整体作用，故纵墙是自承重墙。
该方案的优点是:横墙较密，房屋横向刚度大,整体刚度好，其缺点是：平面布置不灵活.纵墙承重方案其特点是：把荷载传给梁,由梁传给纵墙，纵墙是主要承重墙，横墙只承受小部分荷载，横墙的设置主要为了满足房屋刚度和整体性的需要，它的间距比较大.优点是：房屋的空间可以比较大，平面布置比较灵活，墙面积较小,缺点是:房屋的刚度较差。
纵横墙承重方案根据房屋的开间和进深要求,有时需要纵横墙同时承重，即为纵横墙承重方案。
这种方案的横墙布置随房间的开间需要而定，横墙的间距比纵墙的小，所以房屋的横向刚度比纵墙承重方案有所提高.内框架承重方案房屋有时由于使用上要求，往往要用钢筋混凝土柱代替内承重墙，以取得较大的空间。
其特点是：由于横墙较小，房屋的空间刚度较差.二、框架结构体系框架结构是利用粱、柱组成的横、纵两个方案的框架形成的结构体系。
它同时承受竖向荷载和水平荷载.由梁和柱这两类构件通过刚节点连接而成的结构称为框架,当整个结构单元所有的竖向和水平作用完全由框架承担时,该结构体系成为框架结构体系。
有钢筋混凝土框架、钢框架和混合结构框架三类。
框架结构体系具有可以较灵活地配合建筑平面布置的优点,利于安排需要较大空间的建筑结构。
同时框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期.框架结构体系的缺点为:①框架节点应力集中显著;②框架结构的侧向刚度小,属柔性结构框架，在强烈地震作用下，结构所产生水平位移较大，易造成严重的非结构性破性；③对于钢筋混凝土框架，当高度大、层数相当多时，结构底部各层不但柱的轴力很大，而且梁和柱由水平荷载所产生的弯矩亦显著增加，从而导致截面尺寸和配筋增大，对建筑平面布置和空间处理，就可能带来困难，影响建筑空间的合理使用，在材料消耗和造价方面,也趋于不合理。
混合结构体系
7
内框架承重方案
楼（屋）面板
梁
外纵墙 外纵墙基础 柱 柱基础
地基
8
底部框架承重体系
ห้องสมุดไป่ตู้
第一章 建筑结构体系与选型
3
三、混合结构房屋的墙体布置
按墙体承重体系，其布置大体可分为以下几种方案： 墙体承重体系 其布置大体可分为以下几种方案： 1. 横墙承重方案 2. 纵墙承重方案 3. 纵横墙承重方案 4. 内框架承重方案 5. 底部框架承重体系
4
横墙承重方案
与纵墙承重方案相比，横墙承重方案房屋的横向刚度大、整体性好， 与纵墙承重方案相比，横墙承重方案房屋的横向刚度大、整体性好， 对抵抗风荷载、地震作用和调整地基不均匀沉降更为有利。 对抵抗风荷载、地震作用和调整地基不均匀沉降更为有利。
5
纵墙承重方案
纵墙承重方案楼面荷载（竖向）传递路线为： 纵墙承重方案楼面荷载（竖向）传递路线为：
板 梁（或屋梁) 纵墙 基础 地基
6
纵横墙承重方案
房屋的平面布置比横墙承重时灵活，房屋的整体性和空间刚度比纵 房屋的平面布置比横墙承重时灵活，纵墙 梁 基础 地基 楼（屋）面板 墙承重时更好。 墙承重时更好。 横墙
1
混合结构体系
一、定义及组成
混合结构体系又称砖混结构，是指房屋的墙、 柱和基础等竖向承重构件采用砌体结构，而屋 盖、楼盖等水平承重构件则采用钢筋混凝土结 构（或钢结构、木结构）所组成的房屋承重结 构体系。墙体是混合结构房屋中的主要竖向承 重结构，也是围护结构。
2
二、混合结构的优点
(1)主要承重结构（墙体）是用砖砌，取材方便。 (2)造价低廉、施工简单，有很好的经济指标。 (3)保温隔热效果较好。
建筑物的结构
①、钢结构
②、பைடு நூலகம்、钢筋混凝土结构
③、钢筋混凝土结构
④、混合结构
⑤、砖木结构
⑥、其它结构
（1） 钢结构：承重的主要结构是用钢材料建造的，包括悬索结构。如钢铁厂房、大型体育场等。
（2） 钢、钢筋混凝土结构：承重的主要结构是用钢、钢筋混凝土建造。如一幢房屋一部分梁柱采用钢制构架，一部分梁柱采用钢筋混凝土构架建造。
（3） 钢筋混凝土结构：承重的主要结构是用钢筋混凝土建造，包括簿壳结构，大模板现浇结构及使用滑模升板等先进施工方法施工的钢筋混凝土建造的。
（4） 混合结构：承重的主要结构是用钢筋混凝土和砖木建造。如一幢房屋的梁是钢筋混凝土制成，以砖墙为承重墙，或者梁是木材制造，柱是钢筋混凝土建造的。用预制钢筋混凝土小梁薄板搂混合二等，其他的为混合一等。
建筑物的结构
1.砖混结构：混合结构是指承重的主要构件是用钢筋混凝土和砖木建造的。如一幢房屋的梁是用钢筋混凝土制成，以砖墙为承重墙，或者梁是用木材建造，柱是用钢筋混凝土建造。
2.框架结构：以梁、柱、板为承重结构的建筑物.
3.钢筋混凝土结构：是指承重的主要构件是用钢筋混凝土建造的。包括薄壳结构、大模板现浇结构及使用滑模、升板等建造的钢筋混凝土结构的建筑物。
砖混结构可建五层及以下，承受一般荷载，最高抗八度地震。混凝土结构及钢结构最坚固，承受荷载及抗震烈度最高是永久性建筑，例如世纪坛、鸟巢、毛主席纪念堂等。框架结构仅次于混凝土结构，比砖混结构坚固得多。建筑物越坚固，施工设计工作量越大，投资也越高。
房子结构分为建筑结构和户型结构：
1、房屋建筑结构是指根据房屋的梁、柱、墙等主要承重构件的建筑材料划分类别。
熊丹安-建筑结构10-混合结构房屋
10.1 房屋的结构布置和静力计算方案
▲由于纵墙承受主要荷载，故一般纵墙上荷载比较 大，当纵墙开设洞口时，洞口的位置大小都受到一 定限制。 ▲横墙数量少，房屋横向刚度较差。 ▲与横墙承重方案比较，屋盖楼盖构件所用材料较 多而墙体材料 用量较少。 因此，纵墙承 重方案多用于 办公楼、教学 楼。
第10章混合结构房屋 9
10.1 房屋的结构布置和静力计算方案
2.楼盖布置 砌体结构房屋一般采用钢筋混凝土楼盖。 （1）现浇楼盖 整体性、耐久性、抗震性均好，且灵活性大， 能适应不同的平面形式。 （2）装配式楼盖 施工进度快，造价低，质量稳定，有利于于建 筑工业化。
第10章混合结构房屋
12
10.1 房屋的结构布置和静力计算方案
第10章混合结构房屋 13
10.1 房屋的结构布置和静力计算方案
所以在水平荷载作用下，横墙要产生水平位移△1， 如图b，楼（屋）盖就犹如以横墙为支点的水平梁一 样，也将产生水平挠度f，如图a，则楼（屋）盖在 横向水平总位移为△， △= △1 +f，如图c。房屋 的水平位移与横墙的刚度、横墙的间距及楼（屋） 盖的刚度有关。而房屋的水平位移反映着房屋的空 间刚度大小。
第10章混合结构房屋 17
10.2 墙、柱高厚比验算
1. 墙、柱高厚比验算基本公式 为了保证墙、柱本身具有足够的稳定性，提高房 屋的空间刚度和整体工作性能，墙、柱的高厚比不能 太大，应按下式验算
H0 β= ≤ μ1μ 2 [ β ] h 式中H 0 ——墙柱的计算高度, 按下表采用；
第10章混合结构房屋 18
第10章混合结构房屋 15
10.1 房屋的结构布置和静力计算方案
混合结构房屋墙、柱的内力计算与房屋的静力计 算方案有很大关系，房屋的空间刚度不同，其静力计 算方案也不同。而房屋的空间刚度取决横墙的刚度和 间距，同时也与屋盖、楼盖的水平刚度有关。房屋的 静力计算方案按表确定。
砌体结构第三版 思考题答案
砌体结构思考题中国建筑工业出版社第三版1.1你认为今后砌体发展的特点和趋向是什么？加强轻质、高强砌体材料的研发；采用空心砖代替粘土实心砖；制作高性能墙板（住宅产业化）；新的施工技术、机械化、工业化；提高墙体的抗震性能。
2.1目前我国建筑工程中采用的块体材料有哪几类？A:砖烧结砖（烧结普通砖烧结多孔砖烧结空心砖）非烧结硅酸盐砖（承压灰砂砖蒸压粉煤灰砖）；砌块普通混凝土小型空心砌块轻集料混凝土空心砌块；石材料石毛石。
2.2 目前我国建筑工程中常用的砂浆有哪几类？它们的优缺点如何？对砂浆性能有何要求？A:水泥砂浆：强度高、耐水性好，但和易性差、水泥用量大，适用于砌筑对强度要求高的砌体；混合砂浆：和易性和保水性好，便于施工，强度和耐久性较好，适用于砌筑一般的砌体；无水泥砂浆：强度较低、耐久性较差，只适用于砌筑简单或临时性建筑的砌体；砂浆的要求：砂浆应符合砌体强度及建筑物耐久性的要求；具有可塑性，应在砌筑时容易且均匀地铺开；应具有足够的保水性，保证砂浆硬化所需要的水分。
2.3何谓砌体？目前我国建筑工程中常用的砌体有哪几类？砌体是由不同尺寸和形状的砖石或块材用砂浆砌成的整体，主要有砖砌体、石砌体、配筋砌体、砌块砌体和墙板。
2.4砖砌体轴心受压过程如何？其破坏特征如何？分为三个阶段，第一阶段：荷载不增加，裂缝也不会继续扩展，裂缝仅仅是单砖裂缝第二阶段：若不继续加载裂缝也会缓慢发展第三阶段：荷载增多不多，裂缝也会迅速发展（分裂成若干独立小柱，导致整体破坏）第一阶段：单块砖中出现细小裂缝第二阶段：多块砖中出现连续裂缝第三阶段：分割成若干独立小柱，最终他们被压碎或失稳破坏。
2.5砖在砌体中的受力状态如何？为什么砖砌体的抗压强度比单块砖的抗压强度低？（1）由于灰缝厚度和密实性不均匀，单块砖在砌体内并非均匀受压，因而砖内将产生弯、剪应力；砌体横向变形时砖和砂浆的交互作用，将使砖内出现附加拉应力；单行地基梁的作用，地基弹性模量越小，砖弯曲变形越大，砖内发生的弯剪应力也越高；竖向灰缝上的应力集中，降低砌体整体性，使竖向灰缝的砖内发生横向拉应力和剪应力集中。
建筑结构——刚性方案房屋墙、柱的计算
（１）洞口水平截面面积不超过全截面面积的２／３；
（２）层高和总高不超过表中所规定的数值； （３）屋面自重不小于0.8KN/m2
刚性方案房屋外墙不考虑风荷载影响时最大高度 表15-10
基本风压 （KN/m2）
根据荷载规范，在一般混合结构单层房屋中，采用下列三种荷载 组合。
１．恒荷载+风荷载 ２．恒荷载+活荷载（风荷载除外） ３．恒荷载+0.85活荷载+0.85风荷载 当考虑风荷载时，还应分左风和右风分别组合。 在进行内力组合时，应按上述三种荷载组合选择。
控制截面的最不利内力。对承重墙（柱）通常考虑以下三种内力 组合。
31a) ； 对 于 屋 面 梁 ， Nl 的 作 用 点 距 墙 体 内 边 缘
0.33a0(图15-31b)（a0为梁端有效支承长度）此时
e
h 2
0.33（a0h为墙厚）。
图15-31 屋面荷载作用点
２．风荷载
作用于计算单元范围内屋面上（包括 女儿墙）的风荷载，可简化为作用于 纵墙（柱）顶面的集中力Ｗ和作用于 迎（背）风墙面的沿高度均匀分布的 线荷载q1(q2)(图15-30)。集中力Ｗ直 接通过屋盖传至横墙，再传给基础和 地基，在纵墙内不产生内力。
时,
M max
9 qH 128
2
（15-6） (15-7)
（五）控制截面与内力组合
在验算承重纵墙截面的承载力时，一般选择 内力相对较大，截面尺寸相对较小，的可能先 发生破坏的所谓危险截面为控制截面。
对于无吊车的单层房屋计算截面位置，一 般选择墙（柱）顶I-I和墙（柱）底截面Ⅱ-Ⅱ 和在水平荷载作用下的最大弯矩截面Ⅲ-Ⅲ图 15-30所示。对于有吊车的单层房屋除I-I、 Ⅱ-Ⅱ、Ⅲ-Ⅲ，之外，尚应增加牛腿平面处的 截面Ⅳ-Ⅳ。对截面I-I既要验算偏心受压承载 力，同时，还要验算梁下砌体的局部受压承载 力。截面Ⅱ-Ⅱ、Ⅲ-Ⅲ、Ⅳ-Ⅳ按偏心受压承 截力验算。
混合结构房屋的结构布置和静力计算方案
当横墙不能同时符合上述要求时，如单边外廊 式多层民用房屋，其跨度较小，横墙长度往往小于
H/2，应对横墙刚度进行验算，如其最大水平位移
umax ≤H/4000（H为横墙总高度）时，仍可视为刚性
或刚弹性方案房屋的横墙。
建筑结构概论
1．纵墙承重方案
▪ 屋面荷载（竖向）传递路线为： 板→梁（或屋架）→纵墙→ 基础→地基。 纵墙承重方案的特点是：
（1）主要承重墙为纵墙，横墙间距可根据需求确定，不受 限制，因此满足需要有较大空间的房屋，建筑平面布置比 较灵活。
（2）纵墙为主要承重墙，设置在纵墙上的门窗洞口大小和 位置受到一定限制。
1.1混合结构房屋的结构布置方案
混合结构房屋的结构布置是指墙体、柱（含构造柱）、梁、楼梯、雨蓬、圈梁、 过梁等结构构件的平面布置。
结构布置是在建筑平、立、剖面基础上进行的，与建筑设计紧密相关，混合结 构房屋的结构布置方案大致有以下四种：
1．纵墙承重方案 2. 横墙承重方案 3．纵横墙承重方案 4．内框架承重方案
（3）横墙数量少，所以房屋的横向刚度小，整体性差，一 般适用于单层厂房、仓库、酒店、食堂等建筑。
2.横墙承重方案
▪ 荷载主要传递路线为： 楼（屋）面板→横墙→基础→地基。 ▪ 横墙承重方案的特点是： （1）横墙是主要承重墙。纵墙主
要起围护、隔断作用，因此其 上开设门窗洞口所受限制较少。 （2）横墙数量多、间距小，又有纵墙拉结，因此房屋的横向 空间刚度大，整体性好，有良好的抗风、抗震性能及调整地 基不均匀沉降的能力。 （3）横墙承重方案结构较简单、施工方便，但墙体材料用量 较多。 （4）房间大小较固定，因而一般适用于宿舍、住宅、寓所类 建筑。
影响房屋空间受力性能的因素不仅有房屋刚度和横墙间距，还有屋架的跨度、 排架的刚度、荷载的类型及多层房屋层与层之间的相互作用等。但《砌体结构 设计规范》为简化计算，忽略其它因素影响，仅按屋（楼）盖刚度和横墙间距 两个主要因素，将混合结构房屋静力计算方案分为三种（见表8.6）。
砌体结构混合结构房屋墙、柱设计
5.1.2 墙体承重体系 1. 横墙承重体系 当房屋开间不大(一般为3～4.5m)，横墙间距较小，将楼
(或屋面)板直接搁置在横墙上的结构布置称为横墙承重方 案：房间的楼板支承在横墙上，纵墙仅承受本身自重。
横墙承重方案的荷载主要传递路线为： 楼（屋）面板→横墙→基础→地基。
纵墙门窗开洞受限较少、横向刚度大、抗震性能好。 适用于多层宿舍等居住建筑以及由小开间组成的办公楼。
第五章 混合结构房屋墙、柱设计
本章重点： 房屋的静力计算方案 墙柱高厚比验算 多层房屋墙体计算
5.1 混合结构房屋的结构布置 5.1.1 概述
砌体结构房屋的组成： 房屋中墙、柱等竖向承重构件用块体和砂浆砌筑而 成的砌体材料，屋盖、楼盖等水平承重构件用钢筋混 凝土、轻钢或其他材料建造的房屋称为砌体结构，也 可称为混合结构。
横墙承重体系
2. 纵墙承重体系 对于要求有较大空间的房屋(如厂房、仓库)或隔墙位置 可能变化的房屋，通常无内横墙或横墙间距很大，因而由纵 墙直接承受楼面、屋面荷载的结构布置方案即为纵墙承重方 案：其屋盖为预制屋面大梁或屋架和屋面板。 这类房屋的屋面荷载(竖向)传递路线为： 板→梁(或屋架)→纵墙→基础→地基。 纵墙门窗开洞受限、整体性差。 适用于单层厂房、仓库、食堂。
底层框架承重体系
5.1.3 变形缝设置和承重墙体布置的一般原则 1. 变形缝 伸缩缝：防止墙体产生过大的温度应力和收缩应力而产生
竖向裂缝。设置在平面转折和体形变化处，房屋中部以及错层 处。
沉降缝：消除地基过大的不均匀沉降而造成的危害。设置 在建筑平面转折处；地基压缩性有显著差异处；房屋高度或荷 载差异较大处；分期建造房屋的交界处；建筑结构、地基或基 础类型不同的交界处。沉降缝将建筑物从屋盖到基础全部断开。
建筑结构 混合结构房屋 建筑结构 钢结构设计 建筑精品课程
2.5H u 2.0H u 1.0H l 1.5H 1.2H 1.25H 1.1H
刚性方案
1.0H 1.0H 1.0H 0.4s 0.2H 0.6s 39
受压构件的计算高度 H0
房屋类别
单跨
无吊
车的
单层
和多 层房
多跨
屋
弹性方案 刚弹性方案 弹性方案 刚弹性方案
柱
排架 方向
垂直排 架方向
1.5H 1.0H
48
包角水平裂缝
纵向水平裂缝
49
顶层两端受力最大
50
51
屋面找平层一直铺到女儿墙根部，未留空隙
52
B. 由于房屋过长、室内外温度差异过大，有可能使 外纵墙在门窗洞口附近或楼梯间的薄弱部位发生 竖向贯通墙体全高的裂缝。
53
C. 由于房屋楼盖错层、钢筋混凝土圈梁未封闭等原因， 有可能使钢筋混凝土构件不连续处的墙体产生局部竖 向裂缝。
空间刚度：与空间工作对应的房屋整体刚度称为空间刚度。
山（横）墙间距及平面刚度
与
有关
屋（楼）盖类型及平面刚度
20
两边无山墙的单层房屋 21
通常用空间性能影响系数 来反映房屋空间刚度的大小。
即： us （0~1）
uP
物理意义：以单层房屋为例， 是指所取单元在水平荷载
作用下，考虑空间作用求得的位移
注：i取1～n，n为房屋的层数。
32
静力计算方案的确定方法： 根据 屋盖或楼盖类别
横墙间距
33
房屋的静力计算方案
屋盖或楼盖类别
刚性方案
刚弹性方案
整体式、装配整体式和装配 1 式无檩体系钢筋混凝土屋盖
或钢筋混凝土楼盖
[建筑]砌体结构第四章混合结构房屋墙体设计
![[建筑]砌体结构第四章混合结构房屋墙体设计](https://img.taocdn.com/s3/m/143370128e9951e79b8927a1.png)
4.2 房屋的静力计算方案
房屋各层的空间性能影响系数ηi
屋盖或
横 墙 间 距 s (m)
楼盖类 别 16 20 24 28 32 36 40 44 48 52 56 60 64 68 72
1
— — — — 0.33 0.39 0.45 0.50 0.55 0.60 0.64 0.68 0.71 0.74 0.77
4.2 房屋的静力计算方案
4.2.1 混合结构房屋的空间工作
情况一：单层房屋，外纵墙承重，两端没有设置山墙，
屋盖为装配式钢筋混凝土楼盖。
竖向荷载的传递路线：屋盖荷载 水平荷载的传递路线：
屋面大梁 纵墙
基础
基础 地基
地基
风荷载 纵墙
确定计算单元
屋盖结构 另一面纵墙 基础 地基
计算单元
计算单元
4.2 房屋的静力计算方案
4.3 墙柱高厚比验算
墙柱的高厚比过大,虽然强度计算满足要求,但可 能在施工砌筑阶段因过度的偏差倾斜鼓肚等现象以及 施工和使用过程中出现的偶然撞击、振动等因素造成 丧失稳定。同时还考虑到使用阶段在荷载作用下墙柱 应具有的刚度，不应发生影响正常使用的过大变形。
验算墙、柱高厚比是保证墙、柱在使用阶段和施 工阶段的稳定性必须采取的一项构造措施。
砌体结构
Masonry Structure
4.1 混合结构房屋的组成及结构布置方案
4.1.1 混合结构房屋的组成
❖ 混合结构房屋的优点：
混合结构房屋的墙体既是承重结构又是围护结构； 混合结构房屋的墙体材料具有地方性，造价较低。
❖ 对混合结构房屋的要求：
混合结构房屋应具有足够的承载力、刚度、稳定性和整体性； 混合结构房屋在地震区还应有良好的抗震性； 混合结构房屋还应有良好的抵抗收缩变形、温度和不均匀沉降的能力。
混合结构房屋PPT课件
❖ 砖砌过梁 钢筋砖过梁（跨度不应超过1.5m） 砖砌平拱 （跨度不应超过1.2m）
•22
砖砌过梁的构造要求 砖砌过梁截面计算高度内的砂浆不宜低于M5； ❖ 砖砌平拱用竖砖砌筑部分的高度不应小于240mm； 钢筋砖过梁底面砂浆层处的钢筋，其直径不应小于5mm，间距不宜
大于120mm，钢筋伸入支座砌体内的长度不宜小于240mm，砂浆层 的厚度不宜小于30mm。
屋（楼）面荷载——横向梁——纵墙——基础——地基
图10-1 纵墙承重方案
•2
2、横墙承重方案 横墙直接承受楼、屋面荷载——横墙为主要承重墙
荷载主要传递途径 屋（楼）面荷载——横墙——基础——地基
图10-2 横墙承重方案
•3
3、纵横墙混合承重方案 纵横墙直接承受楼、屋面荷载——纵墙、横墙为主要承重墙
混合结构房屋的组成 墙、柱、基础等竖向构件——砌体材料 楼盖、屋盖等水平构件——钢筋混凝土材料（或轻型钢结构、木材）
适用范围 低层、多层民用建筑
•1
第一节 房屋结构布置和静力计算方案
一、房屋的结构布置方案（根据承重墙体和柱的位置分类） 1、纵墙承重方案
由纵墙直接承受楼面、屋面荷载（无内横墙或横墙间距很大） 荷载传递途径
5、当房屋刚度较大时，可在窗台下或窗台角处墙体内设置竖向控制缝。
在墙体高度或厚度突然变化处也宜设置竖向控制缝或采取其他可靠的
防裂措施。竖向控制缝的构造和嵌缝材料应能满足墙体平面外传力和
防护的要求。
•20
第三节 过梁、圈梁、墙梁、悬挑构件
1、过梁 过梁的分类及应用范围 钢筋混凝土过梁（有较大振动荷载或可能产生不均匀沉降的房屋）
圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。
建筑结构按承重类型分类以及特点
建筑结构按承重类型分类以及特点建筑结构按承重类型分类方式是什么？有哪些特点？请看下文介绍。
1.混合结构混合结构房屋是指房屋的墙、柱、基础等竖向承重构件采用砌体筑成而屋盖、楼盖等水平方向的承重结构构件采用钢筋混凝土结构。
一般用于八层以下的民用房屋和中小型厂房。
2.框架结构框架结构由梁、板、柱组成，具有平面布置灵活、造型活泼、易于形成大空间和满足多功能要求。
框架结构延性较好，抗侧移刚度小，其侧向位移会随房屋高度增加而急剧增大，这使框架结构的建筑高度受到限制。
钢筋混凝土框架多用于十多层以下的房屋，如教学楼、医院、办公室、住宅、商场等。
3.剪力墙结构剪力墙结构的墙体同时承受竖向和水平荷载，剪力墙是结构墙，又称抗震墙。
因为它的抗侧移刚度大，抵抗水平方向的地震作用和风荷载的能力强。
剪力墙的侧向位移很小，适于建造较高的房屋，但剪力墙的间距不太大因而平面布置不太灵活，多用于建筑12层～30层的住宅、旅馆等开间小的房屋。
4.框架-剪力墙结构框架-剪力墙结构是在框架结构的纵横两个方向的部分柱间设置剪力墙。
这种结构充分发挥了框架和剪力墙结构各自的优点，在高层建筑中得到广泛应用，多用于10层～20层的房屋。
5.筒体结构将剪力墙卷成竖向的空筒，就形成实腹筒；由密柱深梁框架围成的筒体称为框筒；筒体周围由竖杆、斜杆形成的桁架围成的称为桁架筒；后两者为空腹筒。
若上述筒体单元内外相套则称筒中筒（或多重筒）；若上述筒体单元紧密并立连成一体则称成束筒。
一般筒体结构由实腹的内筒和空腹的外筒组成。
由于筒体实际上是纵横两个方向的剪力墙构成封闭的空间结构，比剪力墙结构具有更大的抗侧移刚度因而可以做得很高，筒体结构多用于30层以上的高层和超高层建筑中。
6.大跨度结构大跨度结构多用于大型体育馆、展览馆、飞机场等公共建筑。
竖向承重结构多采用钢或钢筋混凝土柱或拱，屋盖采用钢网架、壳体、斜拉、悬索、薄膜等结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（3）特点
a．横墙是主要的承重墙。外纵墙的立面处理比 较灵活。
b．横墙间距较小，刚度大，整体性好。
c．在横墙上放置预制楼板，结构简单，施工方
便，楼盖材料用量较少，但墙体用料较。
（4）适用
宿舍、住宅、旅馆等居住建筑和由小房间组成的 办公楼等，较高层的房屋。
4．纵横墙承重方案
（1）定义 由纵墙、横墙混合承受屋盖、楼盖竖向荷载的结构布置方案(图15-3)。
（2）抗震区
多层砖房楼（屋）盖的连接应符合下列要求：
a．当圈梁未设在预制板的同一标高时，板端伸进外墙的长度不应小于 120mm，伸进内墙的长度不宜小于100mm，且不应小于80mm，在梁 上不应小于80mm； b．当板的跨度大于4.8m，并与外墙平行时，靠外墙的预制板侧边与 墙或圈梁拉结，板缝用C20细石混凝土填实。 c．房屋端部大房间的楼盖，8度时房屋的屋盖和9度时房屋的楼、屋 盖，当圈梁设在板底时，预制板应相互拉结，并应与梁、墙或圈梁拉
结（图15-11）。图15-11中(b)、（d）、（f）的构造用于7、8度区； 图15-11（c）、（e）、（g）用于9度区。
1B2.1.2. 装配式楼盖布置 1.概述
进行楼盖结构布置和预制构件的选型，处理好预制构件 间的连接以及预制构件和墙、柱的连接。
（1）装配式楼盖
主要有铺板式、密肋式和无梁式等，
（2）铺板式楼盖设计步骤
a.根据建筑平面图、墙、柱位置，确定楼盖结构布置方 案，排列预制板、梁。
b.选择预制板、梁的型号，并对个别非标准构件进行设 计或局部采用现浇处理。
c.绘制施工图，处理好楼盖构件的连接构造。
2.预制板的型式
有空心板，正（倒）槽形板，平板和夹心板等。 （1）实心平板 （2）空心板 （3）槽形板
3.预制梁的型式
截面型式如图15-5 。多为矩形，当梁较高时，做成花 篮梁（十字梁），如图15-5（b），（c）；可以做成 叠合梁，图15-5（g）所示。还设计成Ｔ形梁和倒Ｔ形 梁。图15-5（d），（e）所示。
图15-7 半砖隔墙下的构造钢筋
图15-8 承重墙
6.连接 包括板与板间、板与墙（梁）间以及梁与墙的连接。
（1）非抗震区 a.板与板
采用不低于C20的细石混凝或不低于M15的水泥砂浆灌缝，图15-9(a)。
b.板与支承墙或支承梁 支承处坐浆和一定的支承长度来保证。见图15-9(d)。
图15-9 板与板及板与墙、梁的连接
1B2.1 混合结构房屋的墙、柱
1B2.1.1 结构布置方案 1.概述 (1) 混合结构 (2) 墙体 (3)组成 (4)分类
2．纵墙承重方案
（1）定义 指由纵墙直接承受屋盖、楼盖等竖向荷载的结构布置方
案。 a.楼板搁置在纵向承重墙上（图15-1a）； b.楼板沿纵向铺设在大梁上，而大梁搁置在纵向承重墙上
（图15-b）。
图15—1纵墙承重方案
(2)竖向荷载的主要传递路线
屋（楼）面荷载 屋（楼）面板 面大梁（或屋架）
纵墙 纵墙基础 地基
屋（楼）
(3)特点
a．纵墙是主要的承重墙。房屋的划分比较灵活。
b．在纵墙上设门、窗洞口的大小及位置都受到一 定的限制。
c．房屋的空间刚度不如横墙承重体系。 d．与横墙承重体系相比，楼盖材料用量相对较多，
图15—3 横墙承重方案
（2）荷载的主要传递路线 屋（楼）面荷载 屋（楼）面板 （3）特点 a.墙体与屋（楼）盖布置较灵活，房间可以有较大
的空间。 b.空间刚度较好,兼有上述两种承重体系的优点。 (4)适用 在多层房屋中实际上多采用这种承重方案。 在抗震区，选用以上承重体系时，必须严格执行 建筑抗震设计规范》中关于房屋总高度和总层数 等方面规定。
❖ 5．内框架承重方案
❖ （1）定义 ❖ 由内框架和外承重纵墙共同承担竖向荷载的承重
方案。图15-4为某仓库结构平面布置。
图15—4 横墙承重方案
❖ （2）荷载的主要传递路线 ❖ （3）特点 ❖ a．墙和柱都是主要承重构件。房屋获较大空间，
平面布置较灵活，易满足使用要求。 ❖ b．四周用砖墙承重，与框架结构比,节约钢材、水
图15-6 铺板式楼盖的局部处理
（3）楼板穿管处理 a. 当有较大直径竖管穿越楼面时； b. 当楼盖水平面内需敷设较粗的动力、照明管
道时；
（4）隔墙处理 当荷载较小或板跨也较小时，可将隔墙直接搁在楼
板上，如垂直于板跨方向的普通半砖隔墙，墙下 宜加设构造钢筋（图15-7）； 当荷载较大或板跨也较大时，可在隔墙下设承墙梁 或采取其它的有效措施。承墙梁多为予制的（图 15-8），也可作成整浇或整浇板带。
c.板与非支承墙
采用细石混凝土灌缝，当预制板的跨度大于4将灌缝部分与圈梁连成 整体（图15-10c）。
图15-10 板底为圈梁时预制板侧边联结
d.梁与墙
梁的支承长度满足锚固和支承下砌体局部受压承载力的要
求。局压不足，应置梁垫。预制梁的支承处应坐浆，必要时应 在梁端设拉结筋。
泥和木材。 ❖ c．空间刚度较差，在抗震区一定要满足《建筑抗
震设计规范》中的有关规定。 ❖ (4)适用 ❖ 层数不多、楼面荷载不大的多层工业厂房、仓库和
商店等要求空间较大的房屋。
❖ 四种方案，应根据不同的使用要求、地质情况、抗 震设计要求、材料和施工技术等条件，按安全、适 用、经济合理的原则进行综合比较，选择比较合理 的结构承重方案。
墙体材料用量较少。
(4)适用
较大空间的房屋及常见的单层及多层空旷混合结 构房屋等。
3．横墙承重方案
（1）定义 指横墙直接承受屋盖、楼盖、竖向荷载的结构布置方案。图15-2
为某学生宿舍楼标准层结构平面布置图。
图15—2横墙承重方案
（2）竖向荷载传递路线
楼（屋）面荷载 横墙基础 地基
楼（屋）面板
横墙
图15-5梁的截面形式
4．结构布置
荷载确立后，根据图集选择预制构件。在确立 布置方案时，用较宽的板，型号不宜过多，一 般每层板型不宜超过四种。
5．铺板布置中常见问题
（1）预制板的尺寸 a：板厚 b：板宽 c：标志长度
（2）板缝的处理 排板时应尽量避免将板边嵌入墙内，如图15-6(a)；
排板后的剩余宽度 小于120mm时，可采用沿墙挑砖的方法处理， 如图15-6(b)；若剩余宽度较大，则可做成现 浇板带，如图15-6(c)。
