51单片机汇编语言教程:25课单片机键盘接口程序设计

51单片机汇编语言教程:25课单片机键盘接口程序设计

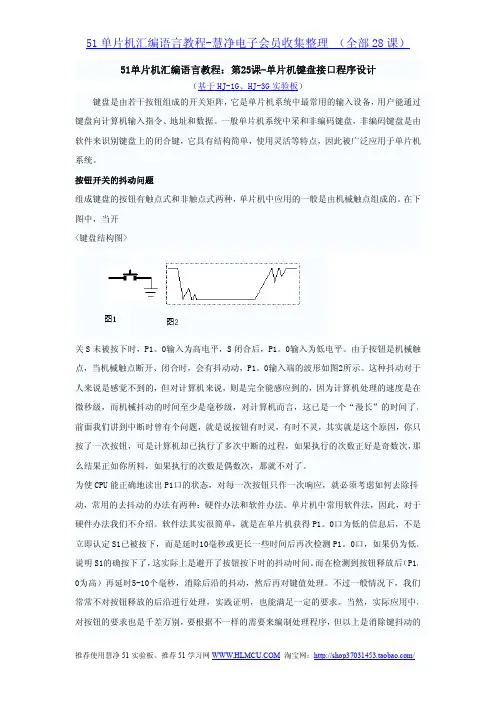

51单片机汇编语言教程:第25课-单片机键盘接口程序设计关S未被按下时,P1。

0输入为高电平,S闭合后,P1。

0输入为低电平。

由于按钮是机械触点,当机械触点断开、闭合时,会有抖动动,P1。

0输入端的波形如图2所示。

这种抖动对于人来说是感觉不到的,但对计算机来说,则是完全能感应到的,因为计算机处理的速度是在微秒级,而机械抖动的时间至少是毫秒级,对计算机而言,这已是一个“漫长”的时间了。

前面我们讲到中断时曾有个问题,就是说按钮有时灵,有时不灵,其实就是这个原因,你只按了一次按钮,可是计算机却已执行了多次中断的过程,如果执行的次数正好是奇数次,那么结果正如你所料,如果执行的次数是偶数次,那就不对了。

为使CPU能正确地读出P1口的状态,对每一次按钮只作一次响应,就必须考虑如何去除抖动,常用的去抖动的办法有两种:硬件办法和软件办法。

单片机中常用软件法,因此,对于硬件办法我们不介绍。

软件法其实很简单,就是在单片机获得P1。

0口为低的信息后,不是立即认定S1已被按下,而是延时10毫秒或更长一些时间后再次检测P1。

0口,如果仍为低,说明S1的确按下了,这实际上是避开了按钮按下时的抖动时间。

而在检测到按钮释放后(P1。

0为高)再延时5-10个毫秒,消除后沿的抖动,然后再对键值处理。

不过一般情况下,我们常常不对按钮释放的后沿进行处理,实践证明,也能满足一定的要求。

当然,实际应用中,对按钮的要求也是千差万别,要根据不一样的需要来编制处理程序,但以上是消除键抖动的原则。

键盘与单片机的连接<键盘连接>图3<单片机与键盘接口图>图41、通过1/0口连接。

将每个按钮的一端接到单片机的I/O 口,另一端接地,这是最简单的办法,如图3所示是实验板上按钮的接法,四个按钮分别接到P3.2、P3.3、P3.4和P3.5。

对于这种键各程序能采用持续查询的办法,功能就是:检测是否有键闭合,如有键闭合,则去除键抖动,判断键号并转入对应的键处理。

51单片机 PS2口电脑键盘输入液晶显示

51单片机 PS2口电脑键盘输入液晶显示

#include <reg52.h>sbit LCM_RS= P2^0;//定义LCD引脚sbit LCM_RW= P2^1;sbit LCM_E= P2^2;sbit Key_Data = P3^4; //定义Keyboard引脚sbit Key_CLK = P3^3;#define LCM_Data P0#define Busy 0x80 //用于检测LCM状态字中的Busy标识unsigned char code UnShifted[59][2] = {0x1C, 'a',0x32, 'b',0x21, 'c',0x23, 'd',0x24, 'e',0x2B, 'f',0x34, 'g',0x33, 'h',0x43, 'i',0x3B, 'j',0x42, 'k',0x4B, 'l',0x3A, 'm',0x31, 'n',0x44, 'o',0x4D, 'p',0x15, 'q',0x2D, 'r',0x1B, 's',0x2C, 't',0x3C, 'u',0x2A, 'v',0x1D, 'w',0x22, 'x',0x35, 'y',0x1A, 'z',0x45, '0',0x16, '1',0x1E, '2',0x26, '3',0x25, '4',0x2E, '5',0x36, '6',0x3D, '7',0x46, '9',0x0E, '`',0x4E, '-',0x55, '=',0x5D, '\\',0x29, ' ',0x54, '[',0x5B, ']',0x4C, ';',0x52, '\'',0x41, ',',0x49, '.',0x4A, '/',0x71, '.',0x70, '0',0x69, '1',0x72, '2',0x7A, '3',0x6B, '4',0x73, '5',0x74, '6',0x6C, '7',0x75, '8',0x7D, '9',};unsigned char code Shifted[59][2] = { 0x1C, 'A',0x32, 'B',0x21, 'C',0x23, 'D',0x24, 'E',0x2B, 'F',0x34, 'G',0x33, 'H',0x43, 'I',0x3B, 'J',0x42, 'K',0x4B, 'L',0x3A, 'M',0x31, 'N',0x44, 'O',0x4D, 'P',0x15, 'Q',0x1B, 'S',0x2C, 'T',0x3C, 'U',0x2A, 'V',0x1D, 'W',0x22, 'X',0x35, 'Y',0x1A, 'Z',0x45, '0',0x16, '1',0x1E, '2',0x26, '3',0x25, '4',0x2E, '5',0x36, '6',0x3D, '7',0x3E, '8',0x46, '9',0x0E, '~',0x4E, '_',0x55, '+',0x5D, '|',0x29, ' ',0x54, '{',0x5B, '}',0x4C, ':',0x52, '"',0x41, '<',0x49, '>',0x4A, '?',0x71, '.',0x70, '0',0x69, '1',0x72, '2',0x7A, '3',0x6B, '4',0x73, '5',0x74, '6',0x6C, '7',0x75, '8',0x7D, '9',};/*void Delay5Ms(void);void LCMInit(void);void DisplayOneChar(unsigned char X,unsigned char Y,unsigned char DData);void DisplayListChar(unsigned char X,unsigned char Y,unsigned char code *DData);void Decode(unsigned char ScanCode);void WriteDataLCM(unsigned char WDLCM);void WriteCommandLCM(unsigned char WCLCM,BuysC);unsigned char ReadDataLCM(void);unsigned char ReadStatusLCM(void);*/unsigned char code cdle_net[] = {"1602LCD PS2 TEST"};unsigned char code email[] = {"fjbysj@"};unsigned char code Cls[] = {" "};static unsigned char IntNum = 0; //中断次数计数static unsigned char KeyV; //键值static unsigned char DisNum = 0; //显示用指针static unsigned char Key_UP=0, Shift = 0;//Key_UP是键松开标识,Shift是Shift键按下标识static unsigned char BF = 0; //标识是否有字符被收到//5ms延时void Delay5Ms(void){unsigned int TempCyc = 5552;while(TempCyc--);}//400ms延时void Delay400Ms(void){unsigned char TempCycA = 5;unsigned int TempCycB;while(TempCycA--) {TempCycB=7269;while(TempCycB--); }}//读状态unsigned char ReadStatusLCM(void){ LCM_Data = 0xFF;LCM_RS = 0;LCM_RW = 1;LCM_E = 0;LCM_E = 1;while(LCM_Data & Busy); //检测忙信号return(LCM_Data);}//写数据{ReadStatusLCM(); //检测忙LCM_Data = WDLCM;LCM_RS = 1;LCM_RW = 0;LCM_E = 0; //若晶振速度太高可以在这后加小的延时LCM_E = 0; //延时LCM_E = 1;}//写指令void WriteCommandLCM(unsigned char WCLCM,BuysC) //BuysC为0时忽略忙检测{ if(BuysC) ReadStatusLCM(); //根据需要检测忙LCM_Data = WCLCM;LCM_RS = 0;LCM_RW = 0;LCM_E = 0;LCM_E = 0;LCM_E = 1;}/*//读数据unsigned char ReadDataLCM(void){ LCM_RS = 1;LCM_RW = 1;LCM_E = 0;LCM_E = 1;return(LCM_Data);}*/void LCMInit(void) //LCM初始化{ LCM_Data = 0;WriteCommandLCM(0x38,0); //三次显示模式设置,不检测忙信号Delay5Ms();Delay5Ms();WriteCommandLCM(0x38,0);Delay5Ms();Delay5Ms();WriteCommandLCM(0x38,0);Delay5Ms();Delay5Ms();WriteCommandLCM(0x38,1); //显示模式设置,开始要求每次检测忙信号WriteCommandLCM(0x08,1); //关闭显示WriteCommandLCM(0x01,1); //显示清屏WriteCommandLCM(0x06,1); // 显示光标移动设置WriteCommandLCM(0x0F,1); // 显示开及光标设置}//按指定位置显示一个字符void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData){Y &= 0x1;X &= 0xF; //限制X不能大于15,Y不能大于1if(Y)X |= 0x40; //当要显示第二行时地址码+0x40;X |= 0x80; //算出指令码WriteCommandLCM(X, 1); //发命令字WriteDataLCM(DData); //发数据}//按指定位置显示一串字符void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code *DData){unsigned char ListLength;ListLength = 0;Y &= 0x1;X &= 0xF; //限制X不能大于15,Y不能大于1while (DData[ListLength]>0x19) {//若到达字串尾则退出if(X <= 0xF) {//X坐标应小于0xFDisplayOneChar(X, Y, DData[ListLength]); //显示单个字符ListLength++;X++;}}}void Keyboard_out(void) interrupt 2{if((IntNum > 0) && (IntNum < 9)) {KeyV >>= 1; //因键盘数据是低>>高,结合上一句所以右移一位if(Key_Data) {KeyV |= 0x80; //当键盘数据线为1时为1到最高位}}IntNum++;while(!Key_CLK); //等待PS/2CLK拉高if(IntNum > 10) {IntNum = 0; //当中断10次后表示一帧数据收完,清变量准备下一次接收BF = 1; //标识有字符输入完了EA = 0; //关中断等显示完后再开中断(注:如这里不用BF和关中断直接调Decode()则所Decode中所调用的所有函数要声明为再入函数)}}void Decode(unsigned char ScanCode) //注意:如SHIFT+G为12H 34H F0H 34H F0H 12H,也就是说shift的通码+G的通码+shift的断码+G的断码{unsigned char TempCyc;if(!Key_UP) { //当键盘松开时switch(ScanCode) {case 0xF0 : //当收到0xF0,Key_UP置1表示断码开始Key_UP = 1;break;case 0x12: // 左SHIFTShift = 1;break;case 0x59: // 右SHIFTShift = 1;break;default:if(DisNum > 15) {DisplayListChar(0,1,Cls); //清LCD第二行DisNum = 0;}if(Shift == 1) { //如果按下SHIFTfor(TempCyc = 0;(Shifted[TempCyc][0]!=ScanCode)&&(TempCyc<59); TempCyc++); //查表显示if(Shifted[TempCyc][0] == ScanCode) {DisplayOneChar(DisNum,1,Shifted[TempCyc][1]);}DisNum++;}else { //没有按下SHIFTfor(TempCyc = 0; (UnShifted[TempCyc][0]!=ScanCode)&&(TempCyc<59);TempCyc++); //查表显示if(UnShifted[TempCyc][0] == ScanCode) {DisplayOneChar(DisNum,1,UnShifted[TempCyc][1]);}DisNum++;}break;}}Key_UP = 0;switch(ScanCode) { //当键松开时不处理判码,如G 34H F0H 34H 那么第二个34H不会被处理case 0x12: // 左SHIFTShift = 0;break;case 0x59: // 右SHIFTShift = 0;break;default:break;}}BF = 0; //标识字符处理完了}void KeyScan(void)/* 键盘扫描*/{unsigned char i,j,kv0,kv1,kv2,kv3,kv4,kvn,kvc,kvo,CLEAR;i = 0;j = 0;P1 = 0xEF;kv0=P1; /* 读入键值*/P1 = 0xDF;kv1=P1;P1 = 0xBF;kv2=P1;P1 = 0x7F;kv3=P1;P1 = 0xFF;kv4=P1;kvn = 0;for(i=0; i<4; i++) { /* 键值分析*/if((kv0&0x01)==0) {kvn = i*4 + 1;j++;}if((kv1&0x01)==0) {kvn = i*4 + 2;j++;}if((kv2&0x01)==0) {kvn = i*4 + 3;}if((kv3&0x01)==0) {kvn = i*4 + 4;j++;}if((kv4&0x01)==0) {kvn = 17 + i;j++;}kv0 /= 2;kv1 /= 2;kv2 /= 2;kv3 /= 2;kv4 /= 2;}if(j>1) {kvn = 0; /* 同时按下多键则键值无效*/}if(kvn==0) {kvc = 0;kvo = 0;}else { /* 若键值有效*/if(kvn==kvo) { /* 若键值与上次键值相同*/if(kvc<253)kvc++; /* 同键值计数延时*/if(kvc>2)kvn=0; /* 以前键值已有效,则本次无效*/ if(kvo == CLEAR) {if(kvc==20)kvn = 0x55; /* 连按清零键达120*10ms 则置全清*/ }}else { /* 若键值与上次键值不同*/ kvo = kvn; /* 记下键值*/kvc = 1;kvn = 0; /* 本次键值无效*/}}if(kvc==0) {kvn=0;}}void main(void){ unsigned char TempCyc;Delay400Ms(); //启动等待,等LCM讲入工作状态LCMInit(); //LCM初始化//Delay5Ms(); //延时片刻(可不要)DisplayListChar(0, 0, cdle_net);DisplayListChar(0, 1, email);//ReadDataLCM();//测试用句无意义for(TempCyc=0; TempCyc<10; TempCyc++) {Delay400Ms(); //延时}DisplayListChar(0, 1, Cls);IT1 = 0; //设外部中断1为低电平触发EX1 = 1; //开中断EA = 1;while(1) { KeyScan();if(BF)Decode(KeyV);else {EA = 1; //开中断}}}。

基于C51单片机的键盘及LCD显示

基于C51单片机的键盘及LCD显示
}
}
}
}
1.实验报告格式:
一.实验名称
二.实验目的
三.实验内容
四.设计思想
五.硬件设计
六.程序代码
七.参考文献
2.硬件电路原理图用PROTEL等软件画出。
附录:程序源代码:
附录1
#include "reg51.h"
#include "intrins.h"
#define THCO 0xee
#define TLCO 0x0
i_data&=0xf0;
for(i=0;i<8;i++)
{
SID=(bit)(i_data&0x80);
SCLK=0;
SCLK=1;
i_data=i_data<<1;
}
CS=0;
}
void InitLCD() //液晶初始化
{
send_command(0x30); //功能设置:一次送8位数据,基本指令集
2)ST7920控制器系列中文图形液晶模块资料手册
三、设计指标
利用实验板上提供的键盘电路,LCD显示电路,设计一人机界面,能实现以下功能:
1.LCD上显示“重庆科技学院”
2.按键至少包括0-9的数字键
3.LCD显示按键值
4.电子钟显示:时,分,秒(选作)
四、实验要求
1.以单片机为核心,设计4*4非编码键盘及LCD的硬件电路,画出电路原理图。
{
unsigned char hi=0;//汉字显示
if(x==0) send_command(0x80+y);//
else if(x==1) send_command(0x90+y);

51单片机键盘数码管显示(带程序)

51单片机键盘数码管显示(带程序)

期中大作业学院:物理与电子信息工程学院课题:【利用8255和51单片机实现数码管显示按键数值的程序】要求:【4*4矩阵键盘,按0到15,数码管上分别显示0~9,A~F】芯片资料:8255:8255是Intel公司生产的可编程并行I/O接口芯片,有3个8位并行I/O口。

具有3个通道3种工作方式的可编程并行接口芯片(40引脚)。

其各口功能可由软件选择,使用灵活,通用性强。

8255可作为单片机与多种外设连接时的中间接口电路。

8255作为主机与外设的连接芯片,必须提供与主机相连的3个总线接口,即数据线、地址线、控制线接口。

同时必须具有与外设连接的接口A、B、C口。

由于8255可编程,所以必须具有逻辑控制部分,因而8255内部结构分为3个部分:与CPU连接部分、与外设连接部分、控制部分。

8255特性:1.一个并行输入/输出的LSI芯片,多功能的I/O器件,可作为CPU总线与外围的接口。

2.具有24个可编程设置的I/O口,即3组8位的I/O口,分别为PA口、PB口和PC 口。

它们又可分为两组12位的I/O口:A组包括A口及C口(高4位,PC4~PC7),B组包括B口及C口(低4位,PC0~PC3)。

A组可设置为基本的I/O口,闪控(STROBE)的I/O闪控式,双向I/O三种模式;B组只能设置为基本I/O或闪控式I/O两种模式,而这些操作模式完全由控制寄存器的控制字决定.引脚说明RESET:复位输入线,当该输入端处于高电平时,所有内部寄存器(包括控制寄存器)均被清除,所有I/O口均被置成输入方式。

CS:芯片选择信号线,当这个输入引脚为低电平时,即CS=0时,表示芯片被选中,允许8255与CPU进行通讯;CS=1时,8255无法与CPU做数据传输。

RD:读信号线,当这个输入引脚为低电平时,即CS=0且RD=0时,允许8255通过数据总线向CPU发送数据或状态信息,即CPU从8255读取信息或数据。

WR:写入信号,当这个输入引脚为低电平时,即CS=0且WR=0时,允许CPU将数据或控制字写入8255。

51单片机使用状态机的键盘程序

51单片机使用状态机的键盘程序
break;
}
default://其它
{
step = _Key1_up;//单键抬起消抖
#define Key_Down 0x3D //下箭头
#define Key_Add 0x3B //加
#define Key_Sub 0x37 //减
#define Key_Enter 0x2F //回车
传入参数:无
返回参数:无
设 计:莫汉伟 amo73@
修改日期:2007-10-12
备 注:详细功能和处理算法请参照本文件相关的流程图和文档
**************************************************************************/
#define KeyBuffLen 8 //定义键值环形缓冲区长度为8(缓冲区大小可自由定义,只要大于0即可)
//定义一个键盘缓冲区结构体
struct Struct_KeyBoardBuff
{
u8 buff[KeyBuffLen];//键值环形缓冲区
u8 in; //写键值指示(定时器中断写)
u8 Read_Key(void)
{
u8 Value;
if(Key.out != Key.in)
{
Value=Key.buff[Key.out++];//"读"还没有追上"写",缓冲区有键值,读之
if(Key.out >= KeyBuffLen) //如果"读"跑到了队列尾部,则重新跳回原点
u8 out; //读键值指示(用户读)

用Protues学习51键盘

用Protues学习51键盘

用Proteus学习51单片机之键盘键盘说开了,其实就是很多的按钮。

如果键盘数比较小的话,直接使用IO 口连接按钮就可以了,比如我要实现一个功能,按键使数字加1或减1,这样的话,只需要两个按键就可以了。

单个键盘的检测并不困难,先把IO口电平置为高电平,然后直接IO连按钮,再把按钮接地,当按下按钮时,检测到IO口电平为低即表示按下了按钮。

当然这是理论情况下,实际的情况是,按下按钮后,电平还会上下的跳变几次,所以如果只是单纯的检测电平的变化,是不准确的。

所以比较简单的方法是,检测到电平变化后,延时一段时间(比如10ms),再去检测电平,如果电平和先前检测到的一致,说明确实是按下去了。

下面是单独按钮的实验,简单起见,直接用LED灯来显示当前值的二进制(不考虑溢出等情况)当需要的的按键比较少的时候,可以直接把IO口和按钮直接相连,不过当需要的按钮很多的时候,则不能这样连接了。

像一般的电脑键盘100多个按键,难道直接和系统IO相连?这显然是不现实的。

矩阵键盘就是一种能够以较少的IO口,检测较多按键的键盘。

矩阵键盘的原理就不写了,网上很容易就找到,简单而言,就是检测按下的按键,是第几行,第几列。

具体检测的方法也很简单,首先给相连的所有IO口加高电平,然后把某一行的线置低电平,如果有按键按下的话,则对应的列连接的IO口也会变成低电平,这样,行和列就都知道了。

原理图如下,按下1-9时在数码管上显示数字,其他按键直接显示“-”号。

检测代码如下:charcheck(){uchar row=0,col=0;//定义行和列uchartmp = 0,tmp2 = 0;for(row=0;row<4;row++)//P2.0到P2.3表示是第几行,依次置低电位tmp = (0xFF & (~(1<<row)));//表示第一行是低电平P2 = tmp;tmp2 = tmp;//因为要逐个的检测列,tmp的值会改变,所以加了一个tmp2来记录行的值//P2.4到P2.7表示是第几列,依次检测是否低电平for(col=0;col<4;col++){tmp = tmp2 & (~(1<<(col+4))); //表示对应的行和列,表示到P2时,应该显示的值if(P2 == tmp){delay(); //去抖动if(P2 == tmp) //确认是第几行,第几列了,则返回对应的值{if(row==3 && col==1) //0在第四行,第二列return0;if(rowreturn(2-row)*3 + col + 1;return10;//表示按的键不在0到9之间}}}return-1;//表示没有按键}。

51单片机讲稿第九章键盘使用

51单片机讲稿第九章键盘使用

;0号键功能程序
;0号键功能程序执行完返回 ;0号键功能程序
JMP START
……………………… PROM7: ……………………… JMP START …
;1号键功能程序执行完返回
;7号键功能程序 ;7号键功能程序执行完返回
键盘的使用
7.2.4 行列式键盘
行列式键盘又叫矩阵式键盘。用I/O口线组成行、列结构, 按键设置在行列的交点上。例如4×4的行列结构可组成16个键 的键盘。因此,在按键数量较多时,可以节省I/O口线。 1.行列式键盘的接口 行列式键盘的接口方法有许多,例如直接接口于单片机的 I/O口上;利用扩展的并行I/O接口;用串行口扩展并行I/O口接 口;利用一种可编程的键盘、显示接口芯片8279进行接口等。 其中,利用扩展的并行I/O接口方法方便灵活,在单片机应用系
统中比较常用。
键盘的使用
图7.2.6 8255扩展I/O口组成的行列式键盘
键盘的使用 2.键盘工作原理 按键设置在行、列线的交点上,行、列线分别连接到按键 开关的两端。行线通过上拉电阻接+5 V,被箝位在高电平状态。 对键盘的工作过程可分两步:第一步是CPU首先检测键盘 上是否有键按下;第二步是再识别是哪一个键按下。 检测键盘上有无键按下可采用查询工作方式、定时扫描工 作方式和中断工作方式。
键盘的使用
7.2.2 键盘接口和键输入软件中应解决的几个问题
1.消除键抖动
键按下
键稳定
前沿抖动 前沿抖动
图7.2.2 键合断时的电压抖动
键盘的使用
图7.2.3 消除键抖动电路
键盘的使用 2.键编码及键值
(1) 用键盘连接的I/O线的二进制组合表示键码。例如用4行、
4列线构成的16个键的键盘,可使用一个8位I/O口线的高、低4 位口线的二进制数的组合表示16个键的编码,如图5.4(a)所示。 各键相应的键值为88H、84H、82H、81H、48H、44H、42H、 41H、28H、24H、22H、21H、18H、14H、12H、11H。这种键 值编码软件较为简单直观,但离散性大,不便安排散转程序的 入口地址。

例说51单片机8-学习使用键盘

例说51单片机8-学习使用键盘

pzq@/csh@sparkcn8. 学习使用键盘前面章节我们主要了LED 、点阵、数码管等,这些我们都称之为输出设备,这一章我们就一起来看嵌入式中最常用的输入设备—按键和键盘。

8.1 简介说到按键大家都很熟悉,这个东西随处可见,其原理也比较简单,就是平时处于断路状态,一按下,就是短路状态了,达到一个状态切换的目的。

如下图8-1所示图 8-1在嵌入式中常见的键盘有三种1 独立键盘所谓独立按键就是每个按键单独连接在CPU 的一个I/O 口上,每个按键之间是独立的。

如图8-2的连接方式pzq@/csh@sparkcn图 8-2这种连接方式,每增加一个按键就要多使用一个I/O 口,所以在按键比较多的情况下,就不适合使用这种按键连接方式。

否则整个CPU 都被按键给占用。

这种按键的操作方式也比较简单,学完本章后面的内容,代码留给大家做动手题。

2 矩阵键盘当使用的键盘比较多时,使用这种方式连接可以节约很多IO 口,因为在原图图上排列成矩形,所以一般叫矩阵键盘,有时也叫行列键盘。

上图图 8-3这种方式方式使用n 行n 列可以扩展出n*n 个键盘,比使用独立按键大大减pzq@/csh@sparkcn少IO 口的使用。

适合于按键比较多的情况,这个也是这章主要负责消灭的问题。

3使用专用芯片来管理键盘,当单片机的I/O 口已经不够添加需要的按键数或单片机的程序本身很繁忙,没有功夫应付按键的计算时,就得考虑使用专用芯片了。

如周立功的zlg7289(请童鞋们自己上网搜索这个芯片的使用手册并了解其使用方法)。

抖动注意了,这里的抖动可不是说你按键时手的抖动。

这里的抖动指的是因为按键机械特性,固有的抖动。

当我们按下按键时,我们认为他的状态就是由开路直接变为短路了,从CPU 端看到就是0变1,或1变0了。

这是我们想的理想情况,实际情况并没有这么干脆利索,如果你手头有示波器的话,可以自己动手测量一下按下时的波形,这样印象会更深刻,如果没有,就看看前人的经验吧,也是一样的,看下图8-4。

51单片机键盘设置

51单片机键盘设置

\\\§8.3 键盘接口技术一、键盘输入应解决的问题键盘是一组按键的集合,它是最常用的单片机输入设备.操作人员可以通过键盘输入数据或命令,实现简单的人机通讯。

键是一种常开型按钮开关,平时(常态)键的二个触点处于断开状态,按下键时它们才闭合(短路)。

键盘分编码键盘和非编码键盘。

键盘上闭合键的识别由专用的硬件译码器实现并产生编号或键值的称为编码键盘,如:ASCⅡ码键盘、BCD码键盘等;靠软件识别的称为非编码键盘。

在单片机组成的测控系统及智能化仪器中用得最多的是非编码键盘。

本节着重讨论非编码键盘的原理、接口技术和程序设计。

键盘中每个按键都是—个常开关电路,如图所示。

1.按键的确认:P1.7=1 无按键;P1.7=0 有按键;2.去抖动去抖动的方法:①硬件去抖动采用RS触发器:优点: 速度快,实时,缺点: 增加了硬件成本②软件去抖动采用延时方法延时5—10ms 延时5—10ms P1.7=0 确认P1.7=0 P1.7=1 (去前沿抖动) (去后沿抖动)二、独立式键盘每个I/O口连接一个按,S1 P1.0S2 P1.1……………………….S8 P1.7软件:START:MOV P1,#0FFH ;置P1口为高电平JNB P1.0, RS1 ; S1按下,程序去执行RS1JNB P1.1, RS2 ; S2按下,程序去执行RS2JNB P1.2, RS3 ; S3按下,程序去执行RS3JNB P1.3, RS4 ; S4按下,程序去执行RS4JNB P1.4, RS5 ; S5按下,程序去执行RS5JNB P1.5, RS6 ; S6按下,程序去执行RS6JNB P1.6, RS7 ; S7按下,程序去执行RS7JNB P1.7, RS8 ; S8按下,程序去执行RS8AJMP START ; 继续扫描按键………….RS1: AJMP PK1 ;RS2: AJMP PK2 ;RS3: AJMP PK3 ;RS4: AJMP PK4 ;RS5: AJMP PK5 ;RS6: AJMP PK6 ;RS7: AJMP PK7 ;RS8: AJMP PK8 ;AJMP START ; 无键按下,继续扫描…………………PK1: ……….. ;按键S1功能处理程序AJMP START ;处理S1按键后, 继续扫描PK2: ……….. ;按键S2功能处理程序AJMP START………………….PK8: ………………;按键S8功能处理程序AJMP START ; 处理S8按键后, 继续扫描优点: 连线简单,程序容易.缺点: 太浪费资源适用于按键较少、I/O口空闲的场合。

用51单片机制作ps2接口的工业小键盘

用51单片机制作ps2接口的工业小键盘

用51单片机制作ps2接口的工业小键盘经过我的验证,是完全可行的。

#include <reg52.h>#include <intrins.h>#define uchar unsigned char#define SEM_FULL 1#define SEM_EMPTY 0uchar bdata ps2char;uchar bdata keystatus;uchar bdata parity_buf;uchar bdata s_buf,r_buf;uchar data last_s;sbit date=P3^0;sbit clock=P3^2;sbit key0=P2^0;sbit key1=P2^1;sbit key2=P2^2;sbit key3=P2^3;sbit key4=P2^4;sbit key5=P2^5;sbit key6=P2^6;sbit key7=P2^7;sbit s_buf0=s_buf^0;sbit r_buf7=r_buf^7;sbit parity_buf0=parity_buf^0;bit ps2_tx_sem=SEM_EMPTY;bit ps2_sendbyte(uchar c);void delayus(uchar us){while(--us);}void delayms(uchar ms){uchar i;while(ms--){for(i=0;i<120;i++);}}bit parity(){bit PARITY=1;uchar i;for(i=0;i<8;i++){PARITY^=parity_buf0;parity_buf=parity_buf>>1;}return PARITY;}void ps2_tx_sem_take(){ps2_tx_sem0:EA=0;if(ps2_tx_sem==SEM_FULL){EA=1;delayus(30);delayus(30);goto ps2_tx_sem0;}ps2_tx_sem=SEM_FULL;EA=1;return;}void ps2_tx_sem_give(){EA=0;ps2_tx_sem=SEM_EMPTY;EA=1;return;}void ps2_clk_check(){ps_tx_sem:EA=0;if(clock==0) // if PS2_CLK low, wait for 50us {EA=1;delayus(30);goto ps_tx_sem;}EA=1;return;}void ps2_send(uchar dat){ps2_tx_sem_take();ps2_clk_check();if(date==1)ps2_sendbyte(dat);ps2_tx_sem_give();}uchar ps2_recbyte() // Return receice data,Error return 0{uchar i;bit PARITY;r_buf=0;while(!clock); // Wait KBCLK Highdelayus(10);if(date) // KBDA TA shoud be low,mean received start bit{ps2_send(0xfe); // if KBDATA is High, return and send error status date(0xfe)return 0;}delayus(30);clock=0; // Device control the KBCLK signalfor(i=0;i<8;i++) // Rising edge of KBCLK, write data into r_buf7{delayus(30);clock=1;delayus(10);if(!clock) return 0; // if KBCLK pull down, mean Host cancelled this sendingr_buf7=date;if(i!=7)r_buf=r_buf>>1;delayus(10);clock=0;}delayus(30);clock=1;delayus(10);if(!clock) return 0; // if KBCLK pull down, mean Host cancelled this sendingPARITY=date; // Receive odd parity bitdelayus(10);clock=0;delayus(30);clock=1;delayus(10); // Receive Stop bit, should be highif(!date) // Otherwise,send error status date(0xfe){ps2_send(0xfe);return 0;}date=0; // Send ACK bit, mean have receive data done delayus(10);clock=0;delayus(30);clock=1; // Set KBCLK and KBDATA highdelayus(10);date=1;delayus(10);parity_buf=r_buf;if(PARITY==parity()) // Check Odd parity{return r_buf;}else{ps2_send(0xfe);return 0;}delayus(30);}bit ps2_sendbyte(uchar c) // Success return 1,Fail return 0{uchar i;bit PARITY;clock=1;if(!clock) // Host prevent Keyboard sending datareturn 0;parity_buf=c;PARITY=parity(); // Calculate value about sending data odd paritylast_s=c; // Save last sending datas_buf=c;if(!clock) // Host prevent Keyboard sending datareturn 0;if(!date) // Host prepared sending command data to keyboard return 0;date=0; // Falling edge of KBCLK send data, start bit 0 delayus(10);clock=0;for(i=0;i<8;i++) // First send LSB{delayus(10);clock=1;delayus(10);if(!clock) // if KBCLK is low,mean Hos prevent Keyboard sending datareturn 0;date=s_buf0;s_buf=s_buf>>1;delayus(10);clock=0;}delayus(10);clock=1;delayus(10);if(!clock) // if KBCLK is low,mean Hos prevent Keyboard sending datareturn 0;date=PARITY; // Sending odd parity bitdelayus(10);clock=0;delayus(10);clock=1;delayus(10);date=1; // Sending stop bitdelayus(10);clock=0;delayus(30);clock=1;delayus(30);delayus(10);return 1;}bit bat(){if(P2!=0xff)return 1;elsereturn 0;}void re_send ( ){ps2_send(last_s);}void reset(){date=1;while(!clock||!date); // Wait KBCLK and KBDATA highif(bat())ps2_send(0xfc); // Self-Check failedelseps2_send(0xaa); // Self-Check successed}bit Check_command ( ) // Keyboard receive host command,return 1 { clock=1;date=1;if(!clock&!date)return 1;elsereturn 0;}void receive_process(){uchar command;if(!Check_command()) return;command=ps2_recbyte();if(!command) return;switch(command){case 0xff: // reset commandps2_send(0xfa);reset();break;case 0xfe: // re-send commandps2_send(0xfa);re_send();break;case 0xf3: // Set Typematic Rate/Delayps2_send (0xfa);break;case 0xf2: // Read IDps2_send(0xfa);ps2_send(0xAB);ps2_send(0x83);break;case 0xee: // respond commandps2_send(0xee);case 0x00:ps2_send(0xfe);default:ps2_send(0xfa); // other command, just send a response of 0xFA break;}}void main(){P2=0xff;if(bat())ps2_send(0xfc);elseps2_send(0xaa);while(1){ if(Check_command())receive_process();key4=0;while(!key4){if(!key0){delayms(5);if(!key0){ps2_sendbyte(0x1C);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X1C);while(!key0);}}else if(!key1){delayms(5);if(!key1){ps2_sendbyte(0x32);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X32);while(!key1);}}else if(!key2){delayms(5);if(!key2){ps2_sendbyte(0x21);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X21);while(!key2);}}else if(!key3){delayms(5);if(!key3){ps2_sendbyte(0x23);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X23);while(!key3);}}else key4=1;}key5=0;while(!key5){if(!key0){delayms(5);if(!key0){ps2_sendbyte(0x24);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X24);while(!key0);}}else if(!key1){delayms(5);if(!key1){ps2_sendbyte(0x2B);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X2B);while(!key1);}}else if(!key2){delayms(5);if(!key2){ps2_sendbyte(0x34);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X34);while(!key2);}}else if(!key3){delayms(5);if(!key3){ps2_sendbyte(0x33);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X33);while(!key3);}}else key5=1;}key6=0;while(!key6){if(!key0){delayms(5);if(!key0){ps2_sendbyte(0x43);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X43);while(!key0);}}else if(!key1){delayms(5);if(!key1){ps2_sendbyte(0x3B);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X3B);while(!key1);}}else if(!key2){delayms(5);if(!key2){ps2_sendbyte(0x42);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X42);while(!key2);}}else if(!key3){delayms(5);if(!key3){ps2_sendbyte(0x4B);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X4B);while(!key3);}}else key6=1;}key7=0;while(!key7){if(!key0){delayms(5);if(!key0){ps2_sendbyte(0x3A);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X3A);while(!key0);}}else if(!key1){delayms(5);if(!key1){ps2_sendbyte(0x31);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X31);while(!key1);}}else if(!key2){delayms(5);if(!key2){ps2_sendbyte(0x44);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X44);while(!key2);}}else if(!key3){delayms(5);if(!key3){ps2_sendbyte(0x4D);delayms(5);ps2_sendbyte(0xF0);delayms(1);ps2_sendbyte(0X4D);while(!key3);}}else key7=1;}}}。

51单片机-独立按键

51单片机-独立按键
单片机对按键动作的识别有两种方式:
查询方式
单片机不断的扫描键盘判断按键是否动作 特点:硬件简单,但需要单片出中断请求,单片机响应中断请求后转按键 识别程序
特点:硬件复杂,需要中断电路,但不占用CPU资源
单片机处理按键的流程
单片机处理按键动作需要以下步骤:
按键识别
单片机在识别按键时,IO口工作在输入状态:
按键弹起,IO口电平5V
Vcc
按键按下,IO口电平0V
单片机读取IO口的状态
即可知按键的状态
单片机
按键抖动
实际的按键在被按下或抬起时,由于机械 触点的弹性作用,在闭合或断开的瞬间均伴随有 一连串的抖动现象。
理想波形
实际波形
按下抖动
稳定闭合
释放抖动
完整的按键过程包括: 1. 释放状态 2. 按下抖动阶段 3. 完全按下状态 4. 释放抖动阶段 5. 释放状态
按键防抖
防抖措施:
硬件防抖
在按键输出端加RS或施密特触发器 去抖效果好、电路复杂、成本高
软件防抖
利用软件进行延时(10ms) 电路简单、成本低、但占用CPU时间
键盘的工作方式
判断按键是否按下 按键按下时的防抖 识别哪个按键按下,判断键值 判断按键是否放开 送出键值,处理按键动作
练习:单片机按键查询操作,8个按键对应8个LED灯, K1对应D1,K2对应D2,K3对应D3,……,查询按键, 按下某一个按键后对应的LED亮起,再按一次关闭。

在51单片机上使用PC机ps2键盘

在51单片机上使用PC机ps2键盘

在51单片机上使用PC机ps/2键盘(附源码)本人弄了几天,终于在今天晚上,也就是刚才实验成功,心情特佳,特写出来以享大家。

单片机上应用非编码键盘,各书上均有介绍。

作为实验用,我想到了用PC机的ps/2键盘。

PC机键盘内部有单片机电路来完成编码和去抖动,它按照ps/2协议来发送扫描码。

因此在应用中,我们需要做的只是将扫描码与字符对应起来,大部分事情都由键盘自己完成了。

首先介绍一下键盘的接口,典型的几种接口如下图:其中第一种用于老式键盘(我原来的键盘就是),第二种便是现在的PS/2键盘,第三个不用去管它。

我的实验是按照最常用的PS/2(即第二种)来做的。

再略微介绍一下PS/2协议的相关内容。

PS/2的一个数据帧为11位,时序如下:PS/2帧的第一位是起始位,为0,然后是8位数据位,发送键盘扫描码的一个字节(扫描码为1-4个字节),然后是奇偶校验位,最后是停止位,为1。

这些是在数据线(即1号引脚线)上发送的。

无键按下时,数据线和始终线都保持为1。

当有键按下时,时钟线CLOCK 送出脉冲,同时数据线送出数据。

主机(此处是89c51 MCU)在始终脉冲的下降沿对数据线采样获得数据。

键盘扫描码包括通码和断码,当键按下时发送通码,抬起时发送断码。

更详细的内容可参考所附的《PS/2技术参考》。

根据上述原理,我这样设计了实验:将键盘的脉冲线接至89c51的外部中断输入口(INT0或INT1),当键按下和抬起时有脉冲产生,此脉冲引发MCU中断。

将键盘的DATA线连至89c51的输入口(如P1.0)。

在中断处理程序中,从输入口读入数据,然后通过循环移位对读进的数据位进行处理,1(起始位)、10(奇偶校验)、11(停止位)可抛弃,如不嫌麻烦也可将奇偶校验位加以应用。

当一个数据帧收完后,将处理后剩下的2-9位(即扫描码)通过串口发至PC机,通过PC机的串口监视软件(如“串口调试助手”)来查看。

硬件连线和源码如下:源码:ORG 0000HAJMP MAIN;转入主程序ORG 0003H ;外部中断P3.2脚INT0入口地址AJMP INT ;转入外部中断服务子程序;以下为主程序进行CPU中断方式设置MAIN:MOV SCON,#50H;设置成串口1方式MOV TMOD,#20H;波特率发生器T1工作在模式2上MOV PCON,#80H;波特率翻倍为2400x2=4800BPSMOV TH1,#0F3H;预置初值(按照波特率2400BPS预置初值)MOV TL1,#0F3H;预置初值(按照波特率2400BPS预置初值)SETB EA ;打开CPU总中断请求SETB IT0 ;设定INT0的触发方式为脉冲负边沿触发SETB EX0 ;打开INT0中断请求SJMP $INT: CLR EA ;暂时关闭CPU的所有中断请求CJNE R0,#0,L1L3: INC R0SJMP L5L1: CJNE R0,#9,L2SJMP L3L2: CJNE R0,#10,L4SETB TR1;启动定时器T1MOV SBUF,AMOV R0,#0L5: SETB EA ;允许中断RETI ;退出子程序L4: MOV C,P1.0RRC ASJMP L3END搞定后,当按下和释放键时,会在PC机上显示其扫描码。

51单片机控制ps2键盘设计说明

51单片机控制ps2键盘设计说明

51接PS2键盘2008-09-20 16:02在这个周末,终于有时间做做试验了。

昨晚用AVR和MC9S12DG128驱动1602成功,今天突然想到PS2键盘的驱动,当时觉得PS2键盘与MCU接口很神秘,做了之后才觉得其实不然哈。

再传张键盘的扫描码的波形。

(协议规定:数据低位在前,采用奇校验数据格式(PS->MCU):1起始位为0,8数据位,1奇校验位,1停止位为1)'A'键(0x1C)的make code:代码:PS_2_KB.H//************write by zhouyong********* //************qq:510559254************** //************2008-9-20*****************#ifndef _PS_2_KB_H#define _PS_2_KB_H#include <AT89X51.H>#define KB_CLK P3_3#define KB_DATA P3_4uchar Get_Key(void);uchar Key_Scan(void);uchar Key_Scan(void){uchar i,key_temp;KB_CLK=1; //输入KB_DATA=1;key_temp=0;while(KB_CLK); //第一次为0for(i=0;i<8;i++){key_temp>>=1;while(!KB_CLK); //下沿,第一位while(KB_CLK);_nop_();if(KB_DATA){key_temp|=0x80; //低位在前}}while(!KB_CLK); //校验位while(KB_CLK);while(!KB_CLK); //停止位while(KB_CLK);while(!KB_CLK);return key_temp;}//由于make_code和第二个break_code一样,就取break_code第二个作为键码uchar Get_Key(void){uchar Key_Code;Key_Code=Key_Scan(); //make_codeKey_Code=Key_Scan(); //break_code 1Key_Code=Key_Scan(); //break_code 2switch(Key_Code){case 0x1c: return 'A';break;case 0x32: return 'B';break;case 0x21: return 'C';break;case 0x23: return 'D';break;case 0x24: return 'E';break;case 0x2b: return 'F';break;case 0x34: return 'G';break;case 0x33: return 'H';break;case 0x43: return 'I';break;case 0x3b: return 'J';break;case 0x42: return 'K';break;case 0x4b: return 'L';break;case 0x3a: return 'M';break;case 0x31: return 'N';break;case 0x44: return 'O';break;case 0x4d: return 'P';break;case 0x15: return 'Q';break;case 0x2d: return 'R';break;case 0x1b: return 'S';break;case 0x2c: return 'T';break;case 0x3c: return 'U';break;case 0x2a: return 'V';break;case 0x1d: return 'W';break;case 0x22: return 'X';break;case 0x35: return 'Y';break;case 0x1a: return 'Z';break;case 0x45: return '0';break;case 0x16: return '1';break;case 0x1e: return '2';break;case 0x26: return '3';break;case 0x25: return '4';break;case 0x2e: return '5';break;case 0x36: return '6';break;case 0x3d: return '7';break;case 0x3e: return '8';break;case 0x46: return '9';break;default: return 0xff; break;}}#endifLCD1602.H://************write by zhouyong*********//************qq:510559254**************//************2008-9-14*****************#ifndef _LCD1602_#define _LCD1602_#include <AT89X51.H>#include <string.h>#include <intrins.h>//--------------------------------------------------------------------#define E_1602 P3_7 //on falling edge enable data or command #define RW_1602 P3_6 //read or write control#define RS_1602 P3_5 //cmd or data register select#define DATA_1602 P2 //data port#define DATA 1 //select DATA register#define CMD 0 //select CMD register#define READ 1#define WRITE 0//--------------------------------------------------------------- void Delay_us(uchar t);void Delay_ms(uchar t);void Init_1602(void);void Write_Char_1602(uchar Data,bit CMD_DATA,bit Check);void Check_Busy_1602(void);void Write_String_1602(uchar *P);void Set_R_C(uchar R,uchar C);//void Clear_LCD_1602(void);//---------------------------------------------------------------- /*void Clear_LCD_1602(void){Write_Char_1602(0x01,CMD,1);//clear screen}*/void Delay_us_1602(uchar t){while(--t);}void Delay_ms_1602(uchar t){while(t--){Delay_us_1602(225);Delay_us_1602(227);}}void Init_1602(void){Delay_ms_1602(15);Write_Char_1602(0x38,CMD,0); //don't check busyDelay_ms_1602(5);Write_Char_1602(0x38,CMD,0);Delay_ms_1602(5);Write_Char_1602(0x38,CMD,0);Write_Char_1602(0x38,CMD,1);//8 wire,2 line display,5x10 charWrite_Char_1602(0x08,CMD,1);//close display,no cursor,don't blink Write_Char_1602(0x01,CMD,1);//clear screenWrite_Char_1602(0x06,CMD,1);//the cursor move from left to right,the text don't moveWrite_Char_1602(0x0c,CMD,1);//open display}void Write_Char_1602(uchar Data,bit CMD_DATA,bit Check){if(Check)Check_Busy_1602();RS_1602=CMD_DATA;RW_1602=WRITE;DATA_1602=Data;E_1602=1;_nop_();E_1602=0;}void Write_String_1602(uchar *P) //only can write from start to end {uchar i,len;len=strlen(P);Set_R_C(0,0);if(len>16){for(i=0;i<16;i++){Write_Char_1602(P[i],DATA,1);}Set_R_C(1,0);for(i=16;i<len;i++){Write_Char_1602(P[i],DATA,1);}}else{for(i=0;i<len;i++){Write_Char_1602(P[i],DATA,1);}}}void Set_R_C(uchar R,uchar C) //set row and column R=0/1;C=0~F {R&=0x01;C&=0x0f;if(R)Write_Char_1602(0x80+0x40+C,CMD,1);elseWrite_Char_1602(0x80+C,CMD,1);}void Check_Busy_1602(void){DATA_1602=0xff; //set as input portRS_1602=CMD;RW_1602=READ;E_1602=1;while(DATA_1602 & 0x80){E_1602=0; //这两句protues仿真必须加E_1602=1; //}E_1602=0;}#endifmain.c:#include <AT89X51.H>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#include "PS_2_KB.h"#include "LCD1602.h"void main(void){ucharBuffer[]="";uchar Key_Code,Key_Count,i;Init_1602();Set_R_C(0,0);for(;;){Key_Code=Get_Key();if(Key_Code!=0xff) // 为0xff时视为无效键{Buffer[Key_Count]=Key_Code;Write_String_1602(Buffer);Key_Code=0;Key_Count++; //第n次按键,显示在第n位if(Key_Count==32){for(i=0;i<32;i++){Buffer[i]=' ';}Key_Count=0;}P1=~P1; //P1口接有LED,用于指示按键 }}}。

51单片机教程:按键输入、矩阵按键(按键巧用)proteus仿真+keil

51单片机教程:按键输入、矩阵按键(按键巧用)proteus仿真+keil

51单⽚机教程:按键输⼊、矩阵按键(按键巧⽤)proteus仿真+keil⽂章⽬录IO⼝原理(P1⼝最简单,所以这⾥只介绍P1,其他IO⼝原理类似)P1⼝原理可以看到的是P1⼝的⼯作原理⽐较简单,⾸先⽤P1⼝做输⼊输出较为好理解。

1、内部总线:就是内部P1.X位寄存器的值,⽐如说内部总线P1.0上电压为0V,那么对应P1.0=0;内部总线P1.0上电压为5V,那么对应P1.0=1;2、P1.X引脚:对应单⽚机引脚接⼝3、读锁存器:读锁存器为1,允许读锁存器。

为0,不允许读锁存器。

4、读引脚:为0不允许读引脚,为1允许读引脚5、写锁存器:提供⼀个上升沿锁存数据(写数据到单⽚机IO⼝上时⾃动提供⼀个脉冲)⼏个核⼼问题:1、读锁存器与读引脚区别是什么?读锁存器:读锁存器Q的电平读引脚:读P1.X引脚的电平2、读锁存器与读引脚能不能同时读?不能,两个输⼊缓冲器只能同时打开⼀个,所以只能同时读取⼀个电平。

3、什么时候读锁存器,什么时候读引脚?凡属于读-修改-写⽅式的指令,从锁存器读⼊信号,其它指令则从端⼝引脚线上读⼊信号。

也就是说遇到读指令时,相应的输⼊缓冲器才会打开,⼀般是出于关闭状态4、如果P1.0⼝⼀开始置⼀,然后⽤按键拉低,松开按键后P1.0⼝会是低电平吗?不会,锁存器锁1,没有写⼊0之前⼀直输出1,按下按键只不过P1.0引脚变低了,松开后依然是⾼电平(有了以上知识,我们就可以轻松解决很多问题了)按键输⼊按键由于是机械结构,按下的时候难免产⽣抖动,⼀般抖动会在按下的时候与松开的时候产⽣,抖动时间⼤概是10ms⼆、打开proteus仿真,绘制电路功能:利⽤⼀个按键对⼀个发光⼆极管进⾏控制。

这个可以说是最简单的按键输⼊实验了!由于是51单⽚机,内部有上拉电阻,我们就不要浪费材料在按键上接上拉了三、打开keil,编写如下代码sbit key=P1^0;//定义key为P1.0sbit led=P2^0;//定义LED为P2.0void delay10(void)//延时10ms{int n=1000;while(n--);}void main(void){while(1){if(key==0)//读P1.0引脚,如果引脚为低电平,则进⼊if{delay10();//延时10ms消抖if(key==0)//再次判断按键是否按下,防⽌⼲扰,增强稳定{led =!led;//led状态改变while(key==0);//等待按键松开,防⽌往下执⾏}}}}博主有个疑问也很不解,当"key"换成"P2^0"后程序就不能正常运⾏了,知道的⼩伙伴能不能给我解解惑。

51单片机综合学习系统之矩阵键盘篇

51单片机综合学习系统之矩阵键盘篇

10-5 软件流程图 51 单片机综合学习系统资源丰富,可做实验有:8 位 LED 数码管、32 路 LED、4x4 矩阵键盘、4 个直控 键盘、蜂鸣器喇叭、继电器试验、I2C 总线接口、SPI 总线接口、160X 液晶、128X64 液晶、红外接收头接 口、支持 PS/2 接口的 104 键标准键盘、步进电机驱动接口、ADC0832 模/数转换接口、PC817 光电耦合器、 串行时钟芯片 DS1302、温度传感器 DS18B20 接口、RS232 串口通讯、外扩展接口以便外接更多的实验资源。 软件代码 /***************************************************************************/ /*杭州晶控电子有限公司*/ /**/
图 1 矩阵键盘布局图
图 2 矩阵键盘内部电路图 当无按键闭合时,P10~P13 与 P14~P17 之间开路。当有键闭合时,与闭合键相连的两条 I/O 口线之间 短路。判断有无按键按下的方法是:第一步,置列线 P14~P17 为输入状态,从行线 P10~P13 输出低电平, 读入列线数据, 若某一列线为低电平, 则该列线上有键闭合。 第二步, 行线轮流输出低电平, 从列线 P14~P17 读入数据,若有某一列为低电平,则对应行线上有键按下。综合一二两步的结果,可确定按键编号。但是 键闭合一次只能进行一次键功能操作,因此须等到按键释放后,再进行键功能操作,否则按一次键,有可 能会连续多次进行同样的键操作。 矩阵键盘软硬件设计实例 本期以 51 单片机综合学习系统为硬件平台,介绍矩阵式键盘的编程方法。实验通过按下相应键后在一 位数码管上显示出键值。0 到 16 个键分别对应显示 0 到 F。
switch(n) { case(0xe0):display(7);break; case(0xd0):display(6);break; case(0xb0):display(5);break; case(0x70):display(4);break; } } } //扫描第三行 P1=0xfb; n=P1; n&=0xf0; if(n!=0xf0) { delay(); P1=0xfb; n=P1; n&=0xf0; if(n!=0xf0) { switch(n) { case(0xe0):display(11);break;
