斗笠刀库使用说明

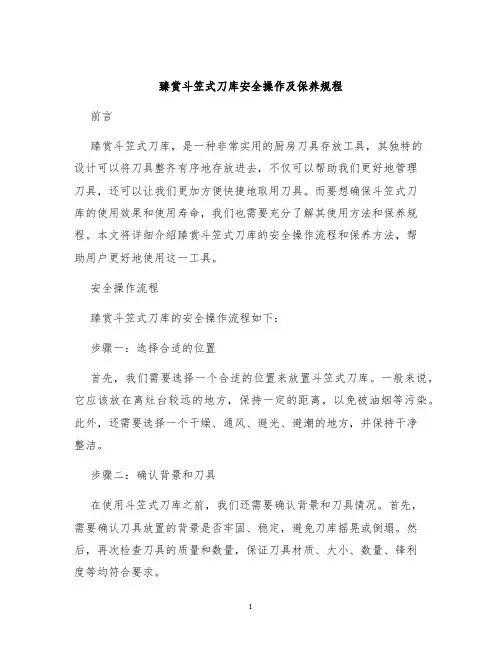

臻赏斗笠式刀库安全操作及保养规程
臻赏斗笠式刀库安全操作及保养规程前言臻赏斗笠式刀库，是一种非常实用的厨房刀具存放工具，其独特的设计可以将刀具整齐有序地存放进去，不仅可以帮助我们更好地管理刀具，还可以让我们更加方便快捷地取用刀具。
而要想确保斗笠式刀库的使用效果和使用寿命，我们也需要充分了解其使用方法和保养规程。
本文将详细介绍臻赏斗笠式刀库的安全操作流程和保养方法，帮助用户更好地使用这一工具。
安全操作流程臻赏斗笠式刀库的安全操作流程如下：步骤一：选择合适的位置首先，我们需要选择一个合适的位置来放置斗笠式刀库。
一般来说，它应该放在离灶台较远的地方，保持一定的距离，以免被油烟等污染。
此外，还需要选择一个干燥、通风、避光、避潮的地方，并保持干净整洁。
步骤二：确认背景和刀具在使用斗笠式刀库之前，我们还需要确认背景和刀具情况。
首先，需要确认刀具放置的背景是否牢固、稳定，避免刀库摇晃或倒塌。
然后，再次检查刀具的质量和数量，保证刀具材质、大小、数量、锋利度等均符合要求。
步骤三：选择合适的刀槽斗笠式刀库的每个刀槽都有一个特定的规格，我们需要根据刀具的大小和形状选择一个合适的刀槽。
在将刀具放入刀槽之前，我们需要确保刀槽内没有灰尘、污垢等。
如果有，需要先清洁干净再放置刀具。
在将刀具放入刀槽时，需要轻轻放置，以免损坏刀具。
步骤四：保持整洁在使用斗笠式刀库的过程中，我们需要时刻保持其整洁。
在使用结束后，需要及时清理斗笠式刀库内部的灰尘、杂物等。
并且需要定期使用清洁剂进行彻底的清洁，避免污垢积累影响使用效果。
保养规程臻赏斗笠式刀库的保养规程如下：规程一：避免碰撞当我们使用斗笠式刀库时，应该注意避免碰撞，以免损坏刀具和刀槽。
在刀具放置时，需要轻轻放置，以免弄痛或划伤手部。
规程二：定期清洁斗笠式刀库在使用一段时间后，会积累些许灰尘、污垢等。
因此，我们需要定期使用清洁剂进行彻底的清洁，以保证内部的干净整洁。
规程三：利用干燥剂保持干爽在斗笠式刀库的存放位置，可以放置一些干燥剂，以保持内部干爽。
828d斗笠式刀库操作手册
斗笠式刀库操作说明本操作说明分为调试操作说明、维修操作说明、用户操作说明三部分；有需要可直接翻看某一部分。
目录1 调试操作说明 (2)1.1 设置机床参数 (2)1.2 刀库表初始化 (3)1.3 编写并激活、调用PLC (4)1.3.1 编写PLC (4)1.3.2 编译下载PLC (6)1.3.3 PLC激活 (6)1.4 刀具表操作 (6)1.4.1 新建刀具 (6)1.4.2 装载刀具 (7)1.4.3 卸载刀具 (8)1.4.4 刀具移位 (8)1.4.5 大小刀建立 (9)1.4.6 新刀沿建立 (9)1.5 动作调试 (9)1.5.1 激活刀库调试模式： (9)1.5.2 刀库信号测试： (9)1.5.3 换刀点调整： (10)1.5.4 关闭刀库调试模式 (10)1.5.5 测试连续动作 (10)2 维修操作说明 (10)2.1 换刀中故障，中止 (11)2.2 换刀时，断电、急停或复位 (11)3 用户操作说明 (12)3.1 刀具表操作 (12)3.1.1 新建刀具 (12)3.1.2 装载刀具 (12)3.1.3 卸载刀具 (13)3.1.4 刀具移位 (13)3.1.5 大小刀建立 (14)3.1.6 新刀沿建立 (14)3.2 换刀操作 (15)1 调试操作说明1.1 设置机床参数 快捷操作按钮示意图：点击“菜单键”——“调试”——进入参数设置界面：按照下表设置参数，可使用右边栏“搜索”软按键在各区域直接查找参数编号，如： 在“通用机床数据”界面，点击“搜索”输入“14510”，即可直接搜索到对应参数菜单程序管理加工 程序 参数诊断注：使用刀具名称编程时（如T=“MILL8”），不要设置MD52270_bit7；1.2刀库表初始化参数设置完成后，即可“执行”样例包中“刀库调试”——“换刀子程序”中的“MAG_CONF.SPF”，初始化刀具表（可以在U盘中直接点击“执行”键外部执行；也可拷贝文件至“程序”界面下，执行）U盘中直接点击“执行”拷贝文件至“程序”界面下，执行点击“参数”可进入“刀具清单”界面，系统默认为20把刀位带机械手的刀库；刀具表刷新前（默认）状态刀具表刷新后1.3 编写并激活、调用PLC1.3.1 编写PLC在PLC 主程序OB1模块，网络17，斗笠式刀库子程序TM_DSK_CHANGE(SBR35)模块调用中，按照对应说明填写对应信号点，如下图所示：（详见《PLC 子程序说明》）详细信号说明如下： 示例中：刀盘带有零位信号，故REF_Type=1；数刀信号为低电平，Counter_Type=0；注：如刀盘无零位信号，REF_Type =0；则零位信号I1.5使用空位DB9063.DBX0.0填补；不允许空位不填；信号说明一览表注：MAG_Sure_K（刀具表确认按键）用于在换刀中断或手动更改刀具后，再次换刀前对刀具表与实际刀库是否一致的确认。

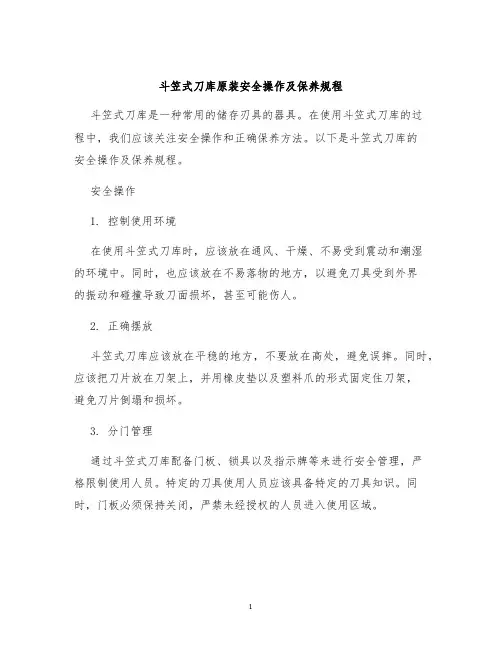

斗笠式刀库原装安全操作及保养规程
斗笠式刀库原装安全操作及保养规程斗笠式刀库是一种常用的储存刃具的器具。
在使用斗笠式刀库的过程中，我们应该关注安全操作和正确保养方法。
以下是斗笠式刀库的安全操作及保养规程。
安全操作1. 控制使用环境在使用斗笠式刀库时，应该放在通风、干燥、不易受到震动和潮湿的环境中。
同时，也应该放在不易落物的地方，以避免刀具受到外界的振动和碰撞导致刀面损坏，甚至可能伤人。
2. 正确摆放斗笠式刀库应该放在平稳的地方，不要放在高处，避免误摔。
同时，应该把刀片放在刀架上，并用橡皮垫以及塑料爪的形式固定住刀架，避免刀片倒塌和损坏。
3. 分门管理通过斗笠式刀库配备门板、锁具以及指示牌等来进行安全管理，严格限制使用人员。
特定的刀具使用人员应该具备特定的刀具知识。
同时，门板必须保持关闭，严禁未经授权的人员进入使用区域。
4. 定期检查刀具使用斗笠式刀库的途中，应该定期将所储存的刀具进行检查，确认刀具是否存在损坏和磨损。
当发现刀具存在异常情况时，应及时更换或修理。
刀具的检修质量要有完善跟踪记录。
5. 注意人员安全使用斗笠式刀库时，检查和使用刀具的人员应该时刻保持警觉和谨慎，避免刀具伤人的事故发生。
同时，斗笠式刀库也要避免和其他人员或机器发生碰撞，避免造成人员伤害。
保养规程1. 定期保养在使用斗笠式刀库的过程中，应该定期对其进行保养。
应该每天对斗笠式刀库进行检查，清除灰尘，并在最晚每个星期进行整体的清洗。
2. 清洁斗笠式刀库需要定期清洗和消毒，以保持其清洁和卫生。
在清洁过程中，应该将所有的刀具拆解，对其进行彻底的清洁、消毒和质量检查。
3. 刀具保养刀具的使用寿命和保养是斗笠式刀库的关键之一。
使用时要遵循操作规程，润滑剂应定期进行加油。
在不使用斗笠式刀库时要用防锈油对刀具进行保养。
定期对刀具进行单独精细的清洗，以保证刀具的寿命和质量。
4. 保持干燥斗笠式刀库需要保持其干燥，因为潮湿和水气只会对刀具造成腐蚀或者损坏。
同时在使用过程中，应该保持干燥，避免出现刀具被泼水或进水的情况。
斗笠倒挂式链式刀库安全操作及保养规程
斗笠倒挂式链式刀库安全操作及保养规程概述斗笠倒挂式链式刀库是一种常用的机床刀具储存设备，广泛应用于模具制造、机械加工、机床维修等行业。
为确保使用过程中的安全性和有效性，制定本规程。
安全操作规程1. 在使用前1.1 确认刀具库的安全装置是否完好，如出现破损或失效情况应及时更换或维修；1.2 检查刀具的品质是否达到要求，如有损坏或磨损情况应予以更换；1.3 及时将使用过的刀具存放入刀具库，以免因未及时存放而导致人身或财产安全问题。
2. 在使用过程中2.1 操作时需正确穿戴劳动保护用品，如安全带、工作手套、面罩等；2.2 遵守刀具库内的通行规则，不得在库内奔跑或嬉戏；2.3 操作前需确认刀具是否被安全锁定，以确保安全性；2.4 操作时应根据实际情况选择合适的刀具，避免使用损坏或过期的刀具，确保操作有效性和安全性；2.5 操作时需保持清醒的头脑，防止因粗心大意或疏忽大意而导致安全事故。
3. 在使用后3.1 使用结束后需将刀具存放回刀具库，以保证刀具的安全性及有效性；3.2 使用结束后应清理现场，维护整洁，避免破损和损坏的工具遗留在工作区；3.3 工作结束后应及时关闭刀具库的电源，并进行安全检查，确保所有刀具已经被安全锁定。
保养规程1. 日常保养1.1 定期检查刀具库的各项功能，确保其正常的使用情况，如有问题应及时联系设备厂家或技术人员进行维修或更换；1.2 定期进行刀具库内部清理、消毒工作，避免因污染而影响刀具的使用效果和安全性；1.3 定期对刀具库的各项机械部件进行润滑和保养工作，保持良好的机械工作状态。
2. 定期保养2.1 定期进行刀具库内的维护保养工作，如清理刀具库内部和外部的尘土、油污和异物等；2.2 定期对刀具库内的各项电器设备进行检查和修理，确保其正常工作；2.3 定期对刀具库内的各项机械设备进行保养和维护工作，确保其正常使用和延长其使用寿命。
结语斗笠倒挂式链式刀库的安全操作及保养规程是日常刀库使用的必要程序，严格执行规程可以提高工作效率，减少事故发生的概率，对于保证工人的生命安全和减少生产成本都有很大地帮助。

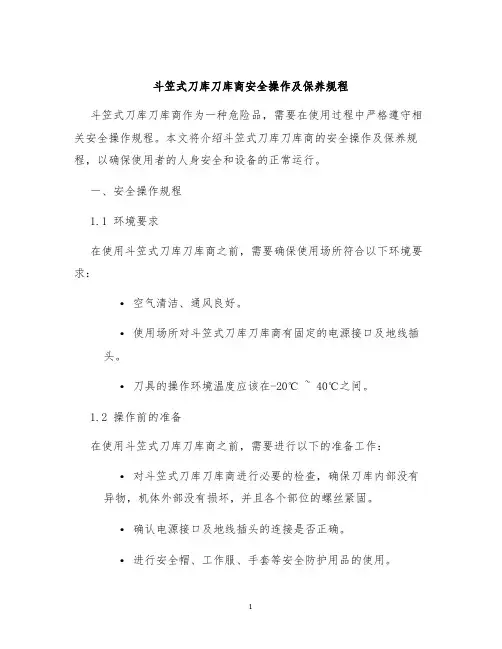

斗笠式刀库刀库商安全操作及保养规程
斗笠式刀库刀库商安全操作及保养规程斗笠式刀库刀库商作为一种危险品，需要在使用过程中严格遵守相关安全操作规程。
本文将介绍斗笠式刀库刀库商的安全操作及保养规程，以确保使用者的人身安全和设备的正常运行。
一、安全操作规程1.1 环境要求在使用斗笠式刀库刀库商之前，需要确保使用场所符合以下环境要求：•空气清洁、通风良好。
•使用场所对斗笠式刀库刀库商有固定的电源接口及地线插头。
•刀具的操作环境温度应该在-20℃ ~ 40℃之间。
1.2 操作前的准备在使用斗笠式刀库刀库商之前，需要进行以下的准备工作：•对斗笠式刀库刀库商进行必要的检查，确保刀库内部没有异物，机体外部没有损坏，并且各个部位的螺丝紧固。
•确认电源接口及地线插头的连接是否正确。
•进行安全帽、工作服、手套等安全防护用品的使用。
•读取使用手册，了解机器的基本操作和一些常见故障及应对方法。
1.3 操作过程中的注意事项在操作斗笠式刀库刀库商时，需要注意以下事项：•操作者禁止使用带有电器设备或带有导电性的物品，如手表、戒指等。
•操作方需要在工作台上穿过道和操作设备之间保持一定距离。
•刀库商在启动之后，必须等待刀具达到正常运转状态后再进行使用。
•刀库商开始工作时，必须确保没有人员在刀具的工作范围内。
•操作方在换刀具之前，必须先让刀具停止运转，并且必须使用合适的工具更换刀具。
•在操作刀具时，需要使用双手抓持手柄，并且保持身体稳定。
•在操作刀具时，需要避免恶意碰撞、摔落等情况。
一旦发生错误操作，应立即停止刀具运转，进行检查、调试后再次开始操作。
1.4 操作后的处理在使用完斗笠式刀库刀库商之后，需要进行以下的处理工作：•关闭电源，拔掉电源插头。
•将刀具及其附属设备进行清洗、保养。
•将斗笠式刀库刀库商存放在干燥、通风良好的场所。
二、保养规程斗笠式刀库刀库商因为经常进行较高强度的工作，所以在使用之前、使用过程中、使用之后需要不断地进行保养维护，以确保刀具的正常运转和使用寿命。
BT40F斗笠式刀库说明书(台湾版)
B T4 0 - 16 F B 斗 笠 式 刀 庫
50
500
120
P向
常州市新墅机床数控设备有限公司 BT40-16FB斗笠式刀库
300
216.4
195.9
115
主 軸換 刀行 程
13
φ538
300
φ628
氣 缸換刀 行 程
241.5
500
377.5
191.5
6-M16-6H-30/25
P向
161.5
P向
11 0 . 5
113.4
115
主軸 換刀行 程
163
275
85
119
45
2 00 氣 缸換刀 行程
2 2 6 .3
410
φ 3 78 . 5
14 3
11
BT4 0-1 2FA 斗笠 式刀 庫
48
453
15 0
95
常州市新墅机床数控设备有限公司 BT40-12FA斗笠式刀库
240
1 13 . 9
17 6. 5
1 15
主 軸換 刀 行 程
12
1 7 .5
2 5 4. 5
φ 43 6
450 27 7
25 0 氣缸換刀行程
1 91
φ 54 1 .4
6- M 12 - 6H - 25 / 20
P向
13 2 .5
7 7. 5
16
3 70
1 15
45
1 80
1 80
4 50
1 85
1 5 5± 0. 2
10
BT40-10F 斗笠式刀庫
10
BT40-12FA 斗笠式刀庫
加工中心斗笠式刀库教材
代入上式
ω1
2α1 90° 90°2φ2
将2α1代入得： k =1/2-1/z
∵ k>0 ∴ 槽轮的槽数 z≥3 可知：当只有一个圆销时，k=1/2-1/z < 0.5 即槽轮的运动时间总是小于其静止时间。
如果想得到k≥0.5的槽轮机构，则可在拨盘上多装几个圆销，设装有n个均匀 分布的圆销，则拨盘转一圈，槽轮被拨动n次。故运动系数是单圆柱销的n倍， 即:
电动刀架工作原理系统发出换刀信号刀架电机正转继电器动作电机正转通过减速机构和升降机构将上刀体上升至一定位置离合盘起作用带动上刀体旋转到所选择刀位发讯盘发出刀位信号刀架电机反转继电器动作电机反转完成初定位后上刀体下降齿牙盘啮合完成精确定位并通过升降机构锁紧刀架
斗笠式刀库刀库的组成及工作原理
• 笠式刀库的组成：
L
φB
A
φ2 O2 -φ2
＝tg 1 sin
ω2
1 cos
分别对时间求一阶导数、和二阶导数，得：
dα/dt =ω1 , dω1 /dt =0
2
d
dt
1
(cos ) 1 2 cos 2
1
2
d 2
dt2
2
1
(2 1) sin (1 2 cos1 2 )2
12
令i21=ω2/ω1 (传动比) ,kα=α2/ω21 得：
• 1.9 • 主轴沿下移到Z轴的第二参考点位置，进行抓刀动作。
• 1.10 • 主轴刀具加紧。加紧传感器（D）发出确认信号。
• 1.11 • 刀库向远离主轴中心位置侧平移，直到PLC接收到传感器A • 发出的反馈确认信号。
• 1.12 • 主轴定位解除，换刀操作完成。刀库仅有以上四个传感器是不够的，为了保
圆盘斗笠卧式刀库安全操作及保养规程
圆盘斗笠卧式刀库安全操作及保养规程前言圆盘斗笠卧式刀库是一种常见的刀具存储设备，它能够将众多刀具整齐有序地储存起来，方便操作，提高工作效率。
然而，由于刀具在切削过程中会产生很高的压力和温度，因此在使用和保养刀库时需要格外注意安全。
本文将介绍圆盘斗笠卧式刀库的安全操作规程和保养方法，帮助使用者安全、高效地进行工作。
安全操作规程1. 使用前检查设备在使用圆盘斗笠卧式刀库之前，必须仔细检查设备是否正常。
检查过程包括但不限于：•刀具是否已正确插入刀柄；•圆盘上的刀具是否已经固定好，是否有松动；•切削油是否充足，润滑是否正常；•抽屉是否顺畅；•所有安全装置是否完好。
只有在确认设备无异常情况后才能使用。
2. 正确安装、拆卸刀具在安装或者拆卸刀具时必须按照设备所配备的工具进行，确保安装和拆卸顺利和安全。
切勿使用工具不当，以及在设备运行时进行安装和拆卸操作。
3. 使用时注意安全在使用圆盘斗笠卧式刀库时，需要注意以下事项：•禁止用手或者其他物品接触运行中的圆盘；•切勿让切削油飞溅到眼睛或其他易受伤的部位；•如果需要加油或其他检修操作，必须先关闭设备，避免误操作导致危险。
4. 设备维护为了保证圆盘斗笠卧式刀库的正常运行，需要定期进行维护，包括但不限于：•清理切削油，防止污染；•维护设备外表面清洁卫生；•定期更换润滑油，保证设备顺畅运行。
保养方法在使用圆盘斗笠卧式刀库时，需要做好以下保养措施，保证设备的寿命和安全性。
1. 定期涂抹润滑油为了确保圆盘斗笠卧式刀库的正常操作，需要在设备操作前定期为刀库涂抹润滑油，这有助于减少器械的摩擦和磨损。
同时使用高质量的润滑油，可以延长设备的使用寿命。
2. 定期清理设备定期清理设备可以保证设备的卫生和良好的工作环境，同时避免切削油等杂质对设备的损害。
在清理时，可以选择合适的清洁剂，同时避免使用过度的清洁剂对圆盘斗笠卧式刀库的损害。
3. 正确安装刀具在安装刀具时，务必选用鞋柜配套的刀柄，并按照使用说明书的要求正确安装。
斗笠刀库使用说明
Y36
MRDY4
M19_EXP
HIGO
LOWO
UO4
UO2
UO1
UO0
S05
S03
S02
S01
M11O
M19
Y0002
插座脚 号
功能定
义
宏输出
主轴换 档
分度头
定向输 出
76543210
松刀输出信号
分度头气动放松输出
4轴驱动准备就绪输出
复合功能：主轴档位，宏输出
主轴定向输出
复合功能：主轴档位，宏输出
XS61:9
XS61:14
XS61:13
XS61:12
XS61:3
XS61:2
XS61:1
*ESP3
H4
HZ
HY
HX
X100
X10
X1
X0004
插座脚 号
功能定
义
76543210
ESP急停
附加操作盒选择4轴 附加操作盒选择Z轴 附加操作盒选择丫轴
X4.7:
X4.6:
X4.5:
X4.4:
附加操作盒选择X轴 手轮脉冲当量 手轮脉冲当量 手轮脉冲当量
X0.3
X0.2
X0.1
X0.0
位号
76543210
X0001
插座脚
号
功能定
义
硬限位
定向输
入
X1.7
X1.6
X1.5
X1.4
X1.3
X1.2
X1.1
X1.0
XS54:15
XS54:16
XS54:17
XS54:18
XS54:19
XS54:20
圣杰斗笠式刀库安全操作及保养规程
圣杰斗笠式刀库安全操作及保养规程1. 前言刀具是生产过程中不可缺少的工具，刀库作为存放大批不同刀具的设备之一，在机械加工行业中起到了不可或缺的作用。
在使用过程中，必须严格遵守操作规程和安全规定，以确保生产、人员安全和刀具使用寿命的延长。
本文档旨在介绍圣杰斗笠式刀库的安全操作和保养规程，帮助用户正确操作刀库，减少事故的发生，延长刀具的使用寿命。
2. 安全操作规程2.1 刀库安装和使用1.刀库应安装在干燥、通风良好、平整坚实的地面上，并确保四个脚垫有垫脚垫或调节垫，以保证刀库水平和稳定。
2.刀库的插电应该先拔插头，唯有完成所有操作之后方可插电操作。
3.切勿在夜间独自进行操作。
2.2 刀具的存储1.将刀具按规格、形状和尺寸分别储存在刀库的不同位置内，并保持分类标识清晰。
2.标识不起或已损坏，应立即更换新标识。
2.3 刀具的更换1.更换刀具前，应确认操作空间周围没有人员，掌握切换工具的正确流程和方法。
2.拆卸、更换刀具前必须检查刀具的状态、尺寸、数量、匹配性和装配方法等。
3.拆卸刀具完毕后，必须彻底清除滑轨上的碎屑、尘土和油污。
4.更换刀具后，要先停止刀库的运转，再将门关闭，开机检测刀具安装和磨损情况。
2.4 刀库的维护1.刀库每天、每班次要清理、检查刀库外观和控制面板状态，避免因灰尘沉积和机械震动影响使用效果。
2.年度维护：每年进行一次大型检修和清洁，清洁装置防止腐蚀和老化。
3. 刀具的保养规程3.1 刃口的保养1.使用高品质套餐，并保持刃口、刀柄表面清洁。
2.应避免刃口、刀柄空转或磨损过早。
3.对于存放时间过长或未使用的刀具，需要进行轻微的抛光处理。
3.2 刀柄的保养1.刀柄和刀柄夹头的松动情况需要经常进行检查。
2.在切插/拧入刀柄夹头时保持轻微，避免损坏刀柄，和刀柄夹头的轴承或弹簧等配件。
3.3 结语刀具是加工行业生产过程中的重要工具，刀库是刀具储存的核心设备，它直接影响生产效率和质量，稍有不慎，就会带来重大的安全隐患和损失。
斗笠式刀库安全操作及保养规程
斗笠式刀库安全操作及保养规程前言刀具是人们日常生活和工作中不可缺少的工具，而刀庫则是存放刀具的重要设备。
在使用刀庫的过程中，安全是关键问题。
为此，本文将介绍斗笠式刀库的安全操作和保养规程，以确保操作者的个人安全和刀库的正常运行。
什么是斗笠式刀库？斗笠式刀库是一种以钢架结构为主体，由斗笠，卡板和滑轨等组成的自动存取式刀库。
通常被广泛应用于数控机床和其他需要频繁更换刀具的设备。
斗笠式刀库的安全操作1. 使用前检查在使用斗笠式刀库前，需要进行以下检查：•确保刀庫旁边没有其他设备或障碍物。
•检查电源插头和线路是否正常。
•确认操作人员是否有足够的知识和技能操作刀库。
•检查刀库的所有组件和部件是否齐全和完好无损。
2. 操作前准备在操作刀库前，需要进行以下准备工作：•佩戴符合安全标准的安全帽和防护手套。
•领取工具和刀具，准备放入刀库。
•根据使用手册上的图示正确选择刀庫的操作按钮。
3. 操作流程•点击刀库的开关按钮，开启刀库门。
•拿出要保养或更换的刀片。
•将刀片的机头放在刀庫的相应盘子里，根据需要进行修整。
•对修整后的刀片进行分类，将相同的类别放置在同一个盘子里。
•关闭刀庫门，确保门完全关闭。
•点击刀库的开关按钮，等待一会，可以打开刀库门，取出放入的刀片。
4. 注意事项在使用斗笠式刀库时，需要注意以下事项：•尽可能让单一用户管理刀库门，以确保刀库门一次只对应一位用户。
•确保刀庫内没有异物，以避免卡板或滑车卡住。
•在操作刀庫时，注意自身安全。
不要将手和手指放在卡板和刀庫门内部，以避免受伤。
斗笠式刀库的保养规程为确保刀庫的正常工作，需要按照以下保养规程进行维护：1. 保持清洁斗笠式刀庫的清洁对刀庫的使用寿命和刀具寿命有着极大的影响。
因此，应定期将刀庫内部进行清理。
在进行清理前，需要做好以下准备：•切断电源•拆下整个斗笠然后进行以下清洁步骤：•清理滑轨上的灰尘和碎屑•清理卡板上的金属屑和碎屑•清理盘子内部和外部•擦拭门内部和外部等2. 接地保护斗笠式刀库中的电气元器件必须实现可靠的接地保护，以消除静电，降低电气隔离故障的发生率。
KMCsEXT斗笠刀库使用说明
了。首先回零，然后可以正常换刀。
3、 当刀库选转到位后，换刀未完成时断电，上电时将D21设置为1，即可开始换刀。 注：如果是单拨叉刀库换刀中断电或执行急停、复位操作，有可能出现刀号混乱，应根据实际情况 进行刀库调整。
T_POSCTR_CONST_D
= D25
。D25
。将计数步数传入D区2字节
T_POSCTR_CONST1_D
= D26
。D26
T_CURNO_D
= D27
。D27
。刀库换刀当前状态值
T_POSCTR_V AL_D
TP_K
=K7.4
。数刀信号电平选择1-常态低电平
0-常态高电平
TSORT_K
=K7.3
。刀架类别，
1-单拨叉，0-双拨叉
TTYPC_K
=K7.2
。选择刀架类型
TTYPB_K
=K7.1
。选择刀架类型
TTYPA_K
=K7.0
。选择刀架类型
1-屏蔽0-不屏蔽
MTCHECK_K
=K8.0
。屏蔽刀架报警检测
六：刀具号的查看
在D27中能查看到当前刀库的实际在位刀号。
在D25中能查看到本次换刀所需换刀步数。
在D24中能查看到当前需要换到的目标刀号。
在D23中能查看到上一次正确换刀后的刀号。 在D22中能查看到当前主轴是否有刀。 在D21中设置是否正常换刀完成。
七：补充说明
1． 重新上电或急停后，必须执行手动回零操作，否则执行程序将出现“进给轴未回零”报警。
三：通过参数可以选择零位信号的有无 当刀库选配无零位信号功能时，设置TO_K=0。
HNCMD系统斗笠式刀库换刀操作说明书V
HNC-08MD系统斗笠式刀库使用说明书V0.51、换刀基本过程对于HNC-08MD系统来说，无论是斗笠式刀库还是机械手刀库，其换刀过程均为通过M6调用9999子程序来执行的，9999为扩展程序，如果系统参数中2号参数为0，则可以通过《程序》--《选择程序》--《扩展程序》载入9999程序入内存，来查看9999程序，也可以在电脑上在..\HNC-08MD\EXT目录下用文本方式打开9999文件，查看里面的内容。
M6调用9999程序之后，再通过调用相应的M扩展代码，对换刀的整个过程进行控制。
换刀的M扩展代码可以在《系统设置》——《辅助功能》里面进行查看。
2、刀库配置表刀库配置表在主界面的《刀库配置》界面下，刀库配置表提供了主轴上和刀库上的所有的刀具信息。
刀库表起始地址：刀库表存储于PLC数据表中，该配置项用以设置刀库表在数据表中的起始地址。
该配置项为参数P0196的引用，与修改参数P0196具有同等效果。
（机床级权限）刀具数量：设置刀库中能存储的刀具数量。
该配置项为参数P0195的引用，与修改参数P0195具有同等效果。
（机床级权限）当前刀具号：设置主轴上夹持刀具的刀具号。
该配置项为数据表D045的引用。
当前刀位号：设置刀库上在换刀位置上的刀位号。
该配置项为数据表D044的引用。
刀具号：设置刀库每个刀位上所装夹刀具的序号。
刀库表的相关地址为：刀库表首地址 = 刀库表起始地址设置值刀库表尾地址 = 刀库表起始地址+刀具数量-1刀位地址 = 刀库表起始地址+刀位号-1数据表中非易失性存储单元地址范围为D000～D255，因此，刀库表尾地址最大不能超过255，否则系统报错。
对于斗笠式刀库来说，刀位号与刀具号一一对应，所以实际的【刀库配置】的刀库配置表内的各个刀位上的刀具号就没有意义，有效的内容只有“当前刀具号”同“当前刀位号”，其二者应该一致。
3、斗笠式换刀3.1、指令格式斗笠式换刀的代码格式：1、“M6TX”或者“TXM6”，X为刀具号；2、“TX。
KMCsEXT斗笠刀库使用说明
K1000M4_Cs_EXT斗笠刀库使用说明·刀库实现的功能一：刀库的旋转1、自动方式：刀库伸出到位，主轴松到位才能实现刀库的旋转。
通过M54指令实现。
2、MDI方式：刀库可以任意位置旋转。
通过M54指令实现。
以上两种方式下，主轴刀号与换刀目标刀号一致时，不会输出刀库旋转。
3、手动方式：能在任意位置和手动方式下旋转刀库。
通过正、反转按钮实现。
二：松拉刀1、自动方式和MDI方式：在主轴未旋转时，能实现任何位置的松刀和紧刀。
通过M50指令实现松刀；通过M51指令实现紧刀。
2、手动方式：由一个按钮实现主轴松拉刀的控制。
按下按钮时，松刀输出；松开按钮时，紧刀输出。
由非手动方式转为手动方式时，不论以前手动方式下，主轴是松刀还是拉刀状态，都会输出拉刀信号。
由手动方式转为其它方式时，会保持手动时状态。
三：通过参数可以选择零位信号的有无当刀库选配无零位信号功能时，设置TO_K=0。
当刀库选配有零位信号功能时，设置TO_K=1。
零位信号的位置要和一号刀的数刀信号位置相重合，否则只能设置为TO_K=0。
四：主轴有无刀的判断在使用前需提前设定一次，以后不用再次设定（包括断电情况）。
D22=0，表示无刀；D22=1，表示有刀。
第一次换完刀后，每次都认为有刀，如果主轴实际出现无刀现象，须将D22=0重新设定。
五：掉电保持功能1、正常开关机：上电后，回机床零点后，可以直接使用，能正常换刀。
且不出现任何报警。
2、非正常断电：换刀中突然断电，再次重新上电，会产生16号报警，报警内容为刀库当前刀号与主轴刀号不一致。
直到两者一致时，报警会解除。
解决办法为，将D27中的数值在MDI方式中，以刀号形式输入运行，即可解除报警。
例：D27=15。
须在MDI方式中输入T15,运行。
报警就解除了。
首先回零，然后可以正常换刀。
3、当刀库选转到位后，换刀未完成时断电，上电时将D21设置为1，即可开始换刀。
注：如果是单拨叉刀库换刀中断电或执行急停、复位操作，有可能出现刀号混乱，应根据实际情况进行刀库调整。
斗笠式刀库圣杰安全操作及保养规程
斗笠式刀库圣杰安全操作及保养规程一、前言为了保障工作人员的人身安全、设备的正常运行和长期使用，特制定本操作规程，对斗笠式刀库圣杰的操作和保养进行规范和说明。
二、安全操作规程1.在进行斗笠式刀库圣杰的操作前，请认真阅读设备的说明书，并根据说明书操作。
2.操作前，请保证设备的电源已接通并无任何损坏，检查刀库是否装载正确，刀具是否磨损，不得使用磨损或损坏的刀具进行工作。
3.操作设备时，请佩戴必要的防护用品，如安全眼镜、安全帽、防护手套等，并保证衣物紧扣。
4.禁止在操作设备时穿带挂有松散的衣物，不得戴饰物，如手链、项链等，以免被拉入刀库或绊倒。
5.操作设备时不得使用饮食和吸烟。
6.在设备运行时，不得进行调整或维护操作，若有任何需要，必须在停止运行后进行。
特殊情况请离开设备，按下紧急停止按钮。
7.长时间连续操作后，应打开密封盖，清理刀库内的积尘和杂物，及时涂抹机油并检查设备各部位是否正常运行。
8.操作设备时，请保持清醒状态并始终保持专注，避免发生误操作。
9.操作设备时，必须遵循设备安全规程及公司政策，切勿进行违章操作。
10.禁止任何人进行未经授权的设备操作，未经检修维护工程师检修和批准，不得擅自开启设备。
三、设备保养规程1.设备应在每天使用前进行外观清洁，并检查设备各部位是否受到损害、设备配件是否缺失或磨损。
2.新设备投入使用前，请先在机床内保持旋转10-15分钟，清理机床内残留物和粉尘。
3.设备应定期进行保养，包含机床切削系统、润滑系统、制冷系统、电气系统、气动系统等。
保养频率根据设备使用情况而定，但一般建议保养一次时间不超过八个小时。
4.机床润滑系统应经常检查，并及时添加润滑油。
5.设备与电源之间的连接线应油污处理，并检查是否有损耗，如有，应及时更换。
6.当设备出现故障时，应立即停机检查并进行维修。
维修过程中应注意安全，并保证维修人员的技能和资质。
7.保养设备时，请使用原厂生产的保养配件，并遵循设备说明书的要求进行操作。
斗笠刀库使用说明
K1000M4_Cs_EXT斗笠刀库使用说明K1000M4_Cs_EXT斗笠刀库接口信号输入信号诊断表位号 7 6 5 4 3 2 1 0X0.7: 模拟主轴手动换档信号X0.5: X轴减速输入信号X0.4: 4轴分度头输入信号X0.3: 松拉刀开关信号X0.2: 复合功能：宏输入，4轴分度头输入信号X0.1: 复合功能：宏输入，4轴分度头输入信号X0.0: 复合功能：宏输入，4轴分度头输入信号位号 7 6 5 4 3 2 1 0X1.7: G31测量输入信号X1.6: 负向硬限位X1.5: Y轴减速输入信号X1.4: 正向硬限位X1.3: 宏输入X1.2: 主轴定位完成输入信号X1.1: 复合功能：宏输入,转台松开输入信号X1.0: 复合功能：宏输入,转台夹紧输入信号位号 7 6 5 4 3 2 1 0X2.7: 主轴报警信号输入X2.5: Z轴减速输入信号X2.4: 急停信号X2.3: 倍率开关输入信号X2.2: 倍率开关输入信号X2.1: 倍率开关输入信号X2.0: 倍率开关输入信号位号 7 6 5 4 3 2 1 0X3.7: 模拟主轴高档位反馈X3.6: 紧刀到位输入信号X3.5: 4轴减速输入信号X3.4：模拟主轴低档位反馈X3.3：ESP 急停X3.2: 暂停X3.1: 启动按钮X3.0: 程序开关位号 7 6 5 4 3 2 1 0X4.7: ESP 急停X4.6: 附加操作盒选择4轴X4.5: 附加操作盒选择Z轴X4.4: 附加操作盒选择Y轴X4.3: 附加操作盒选择X轴X4.2: 手轮脉冲当量X4.1: 手轮脉冲当量X4.0: 手轮脉冲当量位号 7 6 5 4 3 2 1 0X100.7: 模式切换输入信号X100.6: 松刀到位输入信号X100.5: 刀库拉回到位输入信号X100.4: 刀库伸出到位输入信号X100.3: 数刀输入信号X100.2: 刀库零位输入信号X100.1: 刀库手动反转输入信号X100.0: 刀库手动正转输入信号输出信号诊断表位号 7 6 5 4 3 2 1 0Y0.7: 主轴制动输出Y0.6: 报警输出Y0.5: 主轴停止Y0.4: 润滑油开Y0.3: 冷却液开输出Y0.2: 卡盘控制输出Y0.1: 主轴反转Y0.0: 主轴正转位号 7 6 5 4 3 2 1 0Y1.7: 加工完成Y1.6: 模拟主轴输出指示Y1.5: 手动/手轮/单步/回零方式指示信号Y1.4: 润滑油关脉冲输出Y1.3: 冷却液关脉冲输出Y1.2: M11脉冲输出Y1.1: 转台放松输出信号Y1.0: 转台夹紧输出信号位号 7 6 5 4 3 2 1 0Y2.7: 松刀输出信号Y2.6: 分度头气动放松输出Y2.5: 4轴驱动准备就绪输出Y2.4: 复合功能：主轴档位，宏输出Y2.3: 主轴定向输出Y2.2: 复合功能：主轴档位，宏输出Y2.1: 复合功能：主轴档位，宏输出，模拟主轴高档输出Y2.0: 复合功能：主轴档位，宏输出，模拟主轴低档输出位号 7 6 5 4 3 2 1 0Y100.4: 模式切换输出信号Y100.3: 刀库反转输出信号Y100.2: 刀库正转输出信号Y100.1: 刀库拉回输出信号Y100.0: 刀库伸出输出信号K1000M4_Cs_EXT斗笠刀库调试参数说明;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;PLC记忆型控制继电器信号定义;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;SKEY_K = K0.7 ;选择X3.0功能，1-程序开关MST_K = K0.6 ;禁止X3.1为循环启动开关，1-禁止，0-有效MSP_K = K0.5 ;禁止X3.2为暂停开关，1-禁止，0-有效MOT_K = K0.4 ;选择是否检查硬限位1：不检查MESP_K = K0.3 ;禁止急停功能，1-禁止，0-有效MESP3_K = K0.2 ;禁止X4.7为急停开关3，1-禁止，0-有效MESP2_K = K0.1 ;禁止X3.3为急停开关2，1-禁止，0-有效MESP1_K = K0.0 ;禁止X2.4为急停开关1，1-禁止，0-有效KEYI_K =K1.7 ;开机时程序开关状态1：为开0：为关ZDIL_K = K1.6 ;选择主轴制动时是否互锁进给轴TMANL_K = K1.5 ;T代码时手动换刀机能选择；1：有效，0：自动换刀SOLA_K = K1.4 ;松拉刀控制机能；1：有松拉刀控制机能，0：无松拉刀控制机能QJSL_K = K1.3 ;气动夹紧放松旋转分度头机能；1：有效，0：无效AGIN_K =K1.1 ;自动换档时，是否检查档位反馈信号；1：总是检查，0：出现新S时检查AGST_K =K1.0 ;自动换档时，是否需要手动参与；1：需要手工换档并且再次按下启动键MZRN4_K = K2.7 ;选择回零按键方向MZRNZ_K = K2.6 ;选择回零按键方向MZRNY_K = K2.5 ;选择回零按键方向MZRNX_K = K2.4 ;选择回零按键方向ZLOK_K = K2.3 ;选择回零按键自保持RH_AUTO_K = K2.1 ;选择自动润滑机能MNREM_K =K2.0 ;工件计数掉电保持功能1-保持0-不保持MPLS_K = K3.7 ;M代码脉冲输出SUOS_K = K3.6 ;选择宏输出功能1：S1-S8为宏输出，0：MNOUT_K =K3.5 ;选择工件计数到达输出机能TCKI_K =K4.7 ;选择刀位反馈信号检查MSTKY_K =K4.1 ;屏蔽面板按键，0：不屏蔽，1：屏蔽M19S_K =K4.0 ;主轴定向功能1：有效，0：无效MPWE_K =K5.6 ;参数开关屏蔽选择1；参数开关屏蔽0：不屏蔽参数开关TO_K =K5.5 ;选择是否有零位信号1:有零位信号0:无零位信号MT_CHK_K =K5.4 ;屏蔽到位一致检查1:屏蔽EHOF_K =K5.3 ;选择外部手轮时，面板手轮方式是否有效。
poju刀库说明书
poju刀库说明书
poju是台湾原装“圣杰”斗笠式。
1、电源配置
2.I输入电源
系统的主电源为三相50、60Hz交流电源，机床可接受的输入电压为380V
2.1三相电源
三相电源通过电柜.上的主隔离开关/自动开关(QS)进入系统，并向三相电源配线供电，与三线配线相连的有：
2.2三相200V/230V电源
（1）交流主轴及各轴驱动电源
（2）主轴风扇电源
2.3单相200V电源
（1）刀库电机.
（2）刀库电机(向前和退回)
2.4单相220V交流电源
（1）机床照明灯
（2）润滑泵电机
（3）NC单元的电源单元
2.5单相110V交流电源
此路电源通过断路器QF6、QF8，有变压器TC2供给
（1）供主接触器
（2）冷却电机接触器
（3）四轴制动电磁线圈，夹具电磁线圈
（4）换刀装置的电磁线圈和刀具吹风电磁线圈
（5）各轴驱动模块风扇电机
（6）电柜风扇电机
刀库特点：
1.独创滚珠式凸轮机构，分割精度高，运转速度仅次于伺服刀盘。
2.浮动式拉刀，不伤刀盘和主轴。
3.分离式持刀夹同刀盘支撑，长期保持刀杆垂直度、间隙，取刀动作顺畅。
4.空压缸位于滑杆外侧，气缸速度调整、维修便利。
5.刀盘与钣金配合严密，下侧防屑高过90%。
6.进口直线轴承支撑滑动顺畅、平稳。
斗笠刀库行程安全操作及保养规程
斗笠刀库行程安全操作及保养规程斗笠刀库是农村常见的一种传统农具。
其主要用途是收割稻谷等农作物。
在使用过程中，我们需要加强安全意识，并且定期对其进行保养，以确保其安全性和功能性。
行程安全操作1. 保持安全距离斗笠刀库是一种手工具，其使用并不依赖电力或发动机。
因此，长期以来一直被认为是相对安全的。
但是，这并不意味着可以忽视安全距离。
在使用斗笠刀库时，您需要确保自己和他人保持一定的距离，以免发生意外。
2. 注意力集中在使用斗笠刀库时，需要保持注意力集中。
不要在使用时分心或心不在焉，也不要与他人聊天或开玩笑。
因为一旦分心，就很容易打伤自己或他人。
3. 穿戴适当的服装要避免意外的发生，您需要穿戴适当的服装。
比如，穿戴鞋子，避免穿凉鞋或拖鞋，以免摔倒。
同时，在头部、手背和脚上使用部分保护用品也是不错的选择，以避免刀具直接或意外碰撞。
使用斗笠刀库前要检查鞋带、衣服有无松动。
裤腿要卷起到大腿上方，避免斗笠刀库在摆动时缠住裤脚。
4. 正确使用在使用斗笠刀库时，需要正确使用。
要将其排除变形，按照惯用的姿势挥动。
轻轻地挥动并对准着目标，最好是在收割稻谷有助于控制力道。
5. 注意事项在斗笠刀库使用过程中，需要注意以下几点：1.不要盲目追求太高的效率，调整节奏和注意控制动作。
2.运用至下更先进的机化工具时，要逐步缩小使用斗笠刀库，至完全放弃。
3.频繁使用斗笠刀库的人，肩膀、手臂等部位的肌肉会因过度使用而疲劳。
因此，如果感到疲劳，请及时休息。
保养规程在保养斗笠刀库时，应该注意以下几点:1. 清洁保养斗笠刀库的第一步是清洁。
每次使用斗笠刀库后，要将其上面的泥土和残留物全部清除干净，同时，刀刃也要及时清洁，避免刀刃产生生锈现象。
因为生锈后会导致刀片变钝,或产生危险。
2. 上油在刀刃与柄连接的地方和上面涂上一些机油，可以使刀刃落入弯曲的范围内，同时还能保护刀刃，防止出现生锈现象。
3. 存放斗笠刀库存放时，应该放在干燥通风的地方，避免阳光曝晒和潮湿。
828d斗笠式刀库操作手册
斗笠式刀库操作说明本操作说明分为调试操作说明、维修操作说明、用户操作说明三部分；有需要可直接翻看某一部分。
目录1 调试操作说明 (2)1.1 设置机床参数 (2)1.2 刀库表初始化 (3)1.3 编写并激活、调用PLC (4)1.3.1 编写PLC (4)1.3.2 编译下载PLC (6)1.3.3 PLC激活 (6)1.4 刀具表操作 (6)1.4.1 新建刀具 (6)1.4.2 装载刀具 (7)1.4.3 卸载刀具 (8)1.4.4 刀具移位 (8)1.4.5 大小刀建立 (9)1.4.6 新刀沿建立 (9)1.5 动作调试 (9)1.5.1 激活刀库调试模式： (9)1.5.2 刀库信号测试： (9)1.5.3 换刀点调整： (10)1.5.4 关闭刀库调试模式 (10)1.5.5 测试连续动作 (10)2 维修操作说明 (10)2.1 换刀中故障，中止 (11)2.2 换刀时，断电、急停或复位 (11)3 用户操作说明 (12)3.1 刀具表操作 (12)3.1.1 新建刀具 (12)3.1.2 装载刀具 (12)3.1.3 卸载刀具 (13)3.1.4 刀具移位 (13)3.1.5 大小刀建立 (14)3.1.6 新刀沿建立 (14)3.2 换刀操作 (15)1 调试操作说明1.1 设置机床参数 快捷操作按钮示意图：点击“菜单键”——“调试”——进入参数设置界面：按照下表设置参数，可使用右边栏“搜索”软按键在各区域直接查找参数编号，如： 在“通用机床数据”界面，点击“搜索”输入“14510”，即可直接搜索到对应参数菜单程序管理加工 程序 参数诊断注：使用刀具名称编程时（如T=“MILL8”），不要设置MD52270_bit7；1.2刀库表初始化参数设置完成后，即可“执行”样例包中“刀库调试”——“换刀子程序”中的“MAG_CONF.SPF”，初始化刀具表（可以在U盘中直接点击“执行”键外部执行；也可拷贝文件至“程序”界面下，执行）U盘中直接点击“执行”拷贝文件至“程序”界面下，执行点击“参数”可进入“刀具清单”界面，系统默认为20把刀位带机械手的刀库；刀具表刷新前（默认）状态刀具表刷新后1.3 编写并激活、调用PLC1.3.1 编写PLC在PLC 主程序OB1模块，网络17，斗笠式刀库子程序TM_DSK_CHANGE(SBR35)模块调用中，按照对应说明填写对应信号点，如下图所示：（详见《PLC 子程序说明》）详细信号说明如下： 示例中：刀盘带有零位信号，故REF_Type=1；数刀信号为低电平，Counter_Type=0；注：如刀盘无零位信号，REF_Type =0；则零位信号I1.5使用空位DB9063.DBX0.0填补；不允许空位不填；信号说明一览表注：MAG_Sure_K（刀具表确认按键）用于在换刀中断或手动更改刀具后，再次换刀前对刀具表与实际刀库是否一致的确认。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
K1000M4_Cs_EXT斗笠刀库使用说明K1000M4_Cs_EXT斗笠刀库接口信号输入信号诊断表位号 7 6 5 4 3 2 1 0X0.7: 模拟主轴手动换档信号X0.5: X轴减速输入信号X0.4: 4轴分度头输入信号X0.3: 松拉刀开关信号X0.2: 复合功能：宏输入，4轴分度头输入信号X0.1: 复合功能：宏输入，4轴分度头输入信号X0.0: 复合功能：宏输入，4轴分度头输入信号位号 7 6 5 4 3 2 1 0X1.7: G31测量输入信号X1.6: 负向硬限位X1.5: Y轴减速输入信号X1.4: 正向硬限位X1.3: 宏输入X1.2: 主轴定位完成输入信号X1.1: 复合功能：宏输入,转台松开输入信号X1.0: 复合功能：宏输入,转台夹紧输入信号位号 7 6 5 4 3 2 1 0X2.7: 主轴报警信号输入X2.5: Z轴减速输入信号X2.4: 急停信号X2.3: 倍率开关输入信号X2.2: 倍率开关输入信号X2.1: 倍率开关输入信号X2.0: 倍率开关输入信号位号 7 6 5 4 3 2 1 0X3.7: 模拟主轴高档位反馈X3.6: 紧刀到位输入信号X3.5: 4轴减速输入信号X3.4：模拟主轴低档位反馈X3.3：ESP 急停X3.2: 暂停X3.1: 启动按钮X3.0: 程序开关位号 7 6 5 4 3 2 1 0X4.7: ESP 急停X4.6: 附加操作盒选择4轴X4.5: 附加操作盒选择Z轴X4.4: 附加操作盒选择Y轴X4.3: 附加操作盒选择X轴X4.2: 手轮脉冲当量X4.1: 手轮脉冲当量X4.0: 手轮脉冲当量位号 7 6 5 4 3 2 1 0X100.7: 模式切换输入信号X100.6: 松刀到位输入信号X100.5: 刀库拉回到位输入信号X100.4: 刀库伸出到位输入信号X100.3: 数刀输入信号X100.2: 刀库零位输入信号X100.1: 刀库手动反转输入信号X100.0: 刀库手动正转输入信号输出信号诊断表位号 7 6 5 4 3 2 1 0Y0.7: 主轴制动输出Y0.6: 报警输出Y0.5: 主轴停止Y0.4: 润滑油开Y0.3: 冷却液开输出Y0.2: 卡盘控制输出Y0.1: 主轴反转Y0.0: 主轴正转位号 7 6 5 4 3 2 1 0Y1.7: 加工完成Y1.6: 模拟主轴输出指示Y1.5: 手动/手轮/单步/回零方式指示信号Y1.4: 润滑油关脉冲输出Y1.3: 冷却液关脉冲输出Y1.2: M11脉冲输出Y1.1: 转台放松输出信号Y1.0: 转台夹紧输出信号位号 7 6 5 4 3 2 1 0Y2.7: 松刀输出信号Y2.6: 分度头气动放松输出Y2.5: 4轴驱动准备就绪输出Y2.4: 复合功能：主轴档位，宏输出Y2.3: 主轴定向输出Y2.2: 复合功能：主轴档位，宏输出Y2.1: 复合功能：主轴档位，宏输出，模拟主轴高档输出Y2.0: 复合功能：主轴档位，宏输出，模拟主轴低档输出位号 7 6 5 4 3 2 1 0Y100.4: 模式切换输出信号Y100.3: 刀库反转输出信号Y100.2: 刀库正转输出信号Y100.1: 刀库拉回输出信号Y100.0: 刀库伸出输出信号K1000M4_Cs_EXT斗笠刀库调试参数说明;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;PLC记忆型控制继电器信号定义;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;SKEY_K = K0.7 ;选择X3.0功能，1-程序开关MST_K = K0.6 ;禁止X3.1为循环启动开关，1-禁止，0-有效MSP_K = K0.5 ;禁止X3.2为暂停开关，1-禁止，0-有效MOT_K = K0.4 ;选择是否检查硬限位1：不检查MESP_K = K0.3 ;禁止急停功能，1-禁止，0-有效MESP3_K = K0.2 ;禁止X4.7为急停开关3，1-禁止，0-有效MESP2_K = K0.1 ;禁止X3.3为急停开关2，1-禁止，0-有效MESP1_K = K0.0 ;禁止X2.4为急停开关1，1-禁止，0-有效KEYI_K =K1.7 ;开机时程序开关状态1：为开0：为关ZDIL_K = K1.6 ;选择主轴制动时是否互锁进给轴TMANL_K = K1.5 ;T代码时手动换刀机能选择；1：有效，0：自动换刀SOLA_K = K1.4 ;松拉刀控制机能；1：有松拉刀控制机能，0：无松拉刀控制机能QJSL_K = K1.3 ;气动夹紧放松旋转分度头机能；1：有效，0：无效AGIN_K =K1.1 ;自动换档时，是否检查档位反馈信号；1：总是检查，0：出现新S时检查AGST_K =K1.0 ;自动换档时，是否需要手动参与；1：需要手工换档并且再次按下启动键MZRN4_K = K2.7 ;选择回零按键方向MZRNZ_K = K2.6 ;选择回零按键方向MZRNY_K = K2.5 ;选择回零按键方向MZRNX_K = K2.4 ;选择回零按键方向ZLOK_K = K2.3 ;选择回零按键自保持RH_AUTO_K = K2.1 ;选择自动润滑机能MNREM_K =K2.0 ;工件计数掉电保持功能1-保持0-不保持MPLS_K = K3.7 ;M代码脉冲输出SUOS_K = K3.6 ;选择宏输出功能1：S1-S8为宏输出，0：MNOUT_K =K3.5 ;选择工件计数到达输出机能TCKI_K =K4.7 ;选择刀位反馈信号检查MSTKY_K =K4.1 ;屏蔽面板按键，0：不屏蔽，1：屏蔽M19S_K =K4.0 ;主轴定向功能1：有效，0：无效MPWE_K =K5.6 ;参数开关屏蔽选择1；参数开关屏蔽0：不屏蔽参数开关TO_K =K5.5 ;选择是否有零位信号1:有零位信号0:无零位信号MT_CHK_K =K5.4 ;屏蔽到位一致检查1:屏蔽EHOF_K =K5.3 ;选择外部手轮时，面板手轮方式是否有效。
0：无效1：有效HPG_K =K5.2 ;选择外部手轮OVRI_K =K5.1 ;进给倍率信号取反，用于特殊倍率开关OV_EXT_ACT_K = K5.0 ;选择外部倍率开关ENB_K = K6.3 ;M60执行时，第一主轴是否输出使能信号1：输出0：不输出JOGZMV_K =K7.7 ;刀库伸出时，手动方式是否可以移动Z轴，1-可以，0-不可以SCIR_K =K7.6 ;刀库伸出时，是否允许主轴旋转1-允许0-不允许ZRCH_K =K7.5 ;急停、重新上电后是否需要回零1-不需要 0-需要TP_K =K7.4 ;数刀信号电平选择1-常态低电平 0-常态高电平TSORT_K =K7.3 ;刀架类别，1-单拨叉，0-双拨叉MTCHECK_K =K8.0 ;屏蔽刀架报警检测1-屏蔽0-不屏蔽;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;PLC数据表信号定义;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;TOOL_TOL_D = D7 ;总刀具数DIR_FLAG_D = D10.0 ;D10.0 ;第一次使用刀库时，刀库换刀方向标志NOTE_DIR_D = D20.0 ;D20.0 ;记录刀库换刀方向T_NOFINB_D = D21 ;D21T_NOFIN_D = D21.0 ;D21.0 ;刀库旋转到位，但换刀未完成时断电标志TOOL_YORN_D = D22.0 ;D22.0 ;主轴是否有刀1:有刀T_CODE1_D = D23 ;D23 ;保存上次NC的刀号T_CODE_D = D24 ;D24 ;保存当前NC的刀号T_POSCTR_CONST_D = D25 ;D25 ;将计数步数传入D区2BITET_POSCTR_CONST1_D = D26 ;D26T_CURNO_D = D27 ;D27 ;刀库换刀当前状态值T_POSCTR_V AL_D = D28 ;D28 ;刀库旋转计数值（4字节）；；；；；；；；；；；；;SPCNT 参数区域LOWER_SPA_LIMIT_D = D32 ;D32-D35 主轴最小模拟量输出UPER_SPA_LIMIT_D = D36 ;D36-D39 主轴最大模拟量输出，最大设定为4095MAX1_SP_LIMIT_D = D40 ;D40-D43 主轴1档最大速度，每档实际的最大速度受UPER_SPA_LIMIT_D限制MAX2_SP_LIMIT_D = D44 ;D44-D47 主轴2档最大速度，每档实际的最大速度受UPER_SPA_LIMIT_D限制MAX3_SP_LIMIT_D = D48 ;D48-D51 主轴3档最大速度，每档实际的最大速度受UPER_SPA_LIMIT_D限制MAX4_SP_LIMIT_D = D52 ;D52-D55 主轴4档最大速度，每档实际的最大速度受UPER_SPA_LIMIT_D限制SOR_SP_D = D56 ;D56-D59 主轴换档低速MCNO_D = D60 ;D60-D63 加工件计数MCNO_ENT_D = D64 ;D64-D67 加工到达设定值LOWER_SPA_LIMIT1_D = D80 ;D80-D83 主轴最小模拟量输出UPER_SPA_LIMIT1_D = D84 ;D84-D87 主轴最大模拟量输出，最大设定为4095MAX1_SP_LIMIT1_D = D88 ;D88-D91 主轴1档最大速度，每档实际的最大速度受UPER_SPA_LIMIT1_D限制MAX2_SP_LIMIT1_D = D92 ;D92-D95 主轴1档最大速度，每档实际的最大速度受UPER_SPA_LIMIT1_D限制MAX3_SP_LIMIT1_D = D96 ;D96-D99 主轴3档最大速度，每档实际的最大速度受UPER_SPA_LIMIT1_D限制MAX4_SP_LIMIT1_D = D100 ;D100-D103 主轴4档最大速度，每档实际的最大速度受UPER_SPA_LIMIT1_D限制;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;PLC定时器定义;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T_MCODE = T00 ;M代码执行时间定时器T_SCODE = T01 ;S代码执行时间定时器T_TCODE = T02 ;T代码执行时间定时器T_CNG = T03 ;换刀过程定时器T_RHON = T05 ;自动润滑打开时间定时器T_RHOFF = T06 ;自动润滑关闭时间定时器T_SP_T1 = T07 ;互锁开始到主轴停止输出的延时T_SP_T2 = T08 ;主轴停止输出到主轴制动输出的延时T_SP_T3 = T09 ;主轴制动输出到互锁解除的延时T_AGEAR1 = T10 ;主轴换档定时器1T_AGEAR2 = T11 ;主轴换档定时器2T_AGEAR3 =T12 ;主轴换档定时器3T_MPLS = T14 ;M代码脉冲输出宽度T_VOI = T18 ;外部蜂鸣器输出定时器T_QJSLM10 = T19 ;M10延时定时器T_UNCLAMP =T20 ;刀具未松开到位延时报警定时器T_CLAMP =T21 ;刀具未夹紧到位延时报警定时器T_PUSH =T22 ;刀库未伸出到位报警定时器T_PULL =T23 ;刀库未拉回到位报警定时器·刀库实现的功能一：刀库的旋转1、自动方式：刀库伸出到位，主轴松到位才能实现刀库的旋转。
