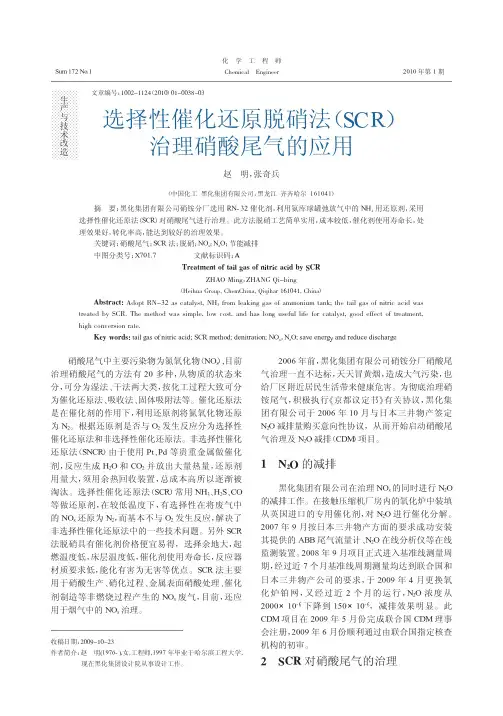

选择性催化还原脱硝法_SCR_治理硝酸尾气的应用
选择性催化还原法（SCR）对硝酸尾气进行治理。此方法脱硝工艺简单实用，成本较低，催化剂使用寿命长，处
理效果好，转化率高，能达到较好的治理效果。
关键词：硝酸尾气；SCR 法；脱硝；NOx；N2O；节能减排
中图分类号：X701.7
文献标识码：A
Treatment of tail gas of nitric acid by SCR
6NO+4NH3→5N2+6H2O 6NO2+8NH3→7N2+12H2O 当达到 250℃以上时，下列副反应发生速度率 较大： 4NH3+3O2→2N2+6H2O 故选择合适的反应温度和催化剂可以降低副 反应速率。黑化集团有限公司选取的反应温度在 210～250℃之间，以减少副反应的发生，提高 NOx 的转化率和处理效益。
Sum 172 No.1
化学工程师 Chemical Engineer
2010 年第 1 期
文章编号：1002-1124（2010）01-0038-03
生
产
与 技
选择性催化还原脱硝法（SCR）
术
改 造
治理硝酸尾气的应用
赵 明，张奇兵
（中国化工 黑化集团有限公司，黑龙江 齐齐哈尔 161041）
摘 要：黑化集团有限公司硝铵分厂选用 RN- 32 催化剂，利用氨库球罐弛放气中的 NH3 用还原剂，采用
（1）颗粒大小：Ф3～5mm （2）堆比重：～0.76g·mL- 1 （3）比表面积：140～160 m2·g -1 （4）孔容：0.40～0.50 mL·g -1 （5）压碎强度：≥60 N·粒 -1 （6）压力：常压～0.95MPa （7）适用温度：200～420℃ （8）NH3／NO（x 分子比）：1.2～14 （9）气体空速：5000～10000/h- 1 （10）NOx 转化率：＞95％ （11）使用寿命：4 年以上
选择性催化还原脱硝技术(SCR)
职业教育环境监测与治理技术专业教学资源库
• 一、SCR脱硝技术原理 • 二、SCR系统组成及工艺流程介绍 • 三、 SCR催化剂的失活及其应对措施 • 四、SCR烟气脱硝装置问题及优化
一、SCR脱硝技术原理
1.1 反应机理
SCR反应原理与SNCR相同，只是由于使用了催化剂使 得反应温度大大降低（300~450℃），从而可以在锅炉的 省煤器与空气预热器之间的烟道喷入的NH3、烃类等还原 剂在烟气中O2的作用下将NOX快速还原成无害的N2和H2O。
谢谢大家！ Thanks!
总体布置 SCR反应器可以安装在锅炉的不同位置，一般分三种情况： 1）位于锅炉省煤器和空气预热器之间的高灰SCR系统； 2）安装在高温电除尘器之后的低灰SCR系统； 3）安装在FGD脱硫塔之后的尾部低温低灰SCR系统。
图2-3 SCR反应器的布置方式 (a) 高灰段布置；
图2-3 SCR反应器的布置方式 (b) 低灰段布置；
• 催化剂的失活主要有化学失活和物理失活，失活的主要影 响因素包括催化剂成分、结构、反应传质速率、反应扩散 速率、烟气温度、烟气成分、灰分等。
3.1 化学失活
• 典型的SCR催化剂化学失活主要是由砷、碱金属、金属氧化物等引起的 催化剂中毒。
• 碱金属吸附在催化剂的毛细孔表面，金属氧化物如MgO、CaO、Na2O、 K2O等使催化剂中毒，在催化剂活性位置与其他物质发生了反应，主要 是由于中和催化剂表面吸附的SO2生成硫化物而造成的。
内部结构 SCR工艺的核心装置是脱硝反应器，反应 器中的催化剂分上下多层（一般为3~4层）有 序放置。 图2-1为典型的SCR反应器内部结构示意图。
图2-2为水平和垂直布置的SCR反应器。
选择性催化还原SCR法烟气脱硝技术(二)

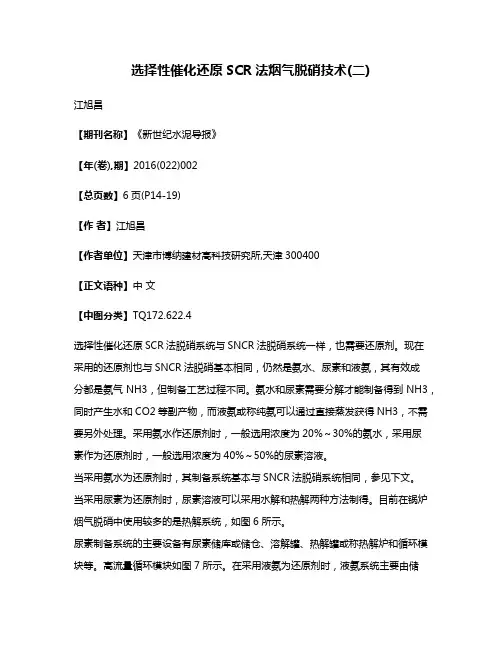

选择性催化还原SCR法烟气脱硝技术(二)江旭昌【期刊名称】《新世纪水泥导报》【年(卷),期】2016(022)002【总页数】6页(P14-19)【作者】江旭昌【作者单位】天津市博纳建材高科技研究所,天津300400【正文语种】中文【中图分类】TQ172.622.4选择性催化还原SCR法脱硝系统与SNCR法脱硝系统一样，也需要还原剂。
现在采用的还原剂也与SNCR法脱硝基本相同，仍然是氨水、尿素和液氨，其有效成分都是氨气NH3，但制备工艺过程不同。
氨水和尿素需要分解才能制备得到NH3，同时产生水和CO2等副产物，而液氨或称纯氨可以通过直接蒸发获得NH3，不需要另外处理。
采用氨水作还原剂时，一般选用浓度为20%～30%的氨水，采用尿素作为还原剂时，一般选用浓度为40%～50%的尿素溶液。
当采用氨水为还原剂时，其制备系统基本与SNCR法脱硝系统相同，参见下文。
当采用尿素为还原剂时，尿素溶液可以采用水解和热解两种方法制得。
目前在锅炉烟气脱硝中使用较多的是热解系统，如图6所示。
尿素制备系统的主要设备有尿素储库或储仓、溶解罐、热解罐或称热解炉和循环模块等。
高流量循环模块如图7所示。
在采用液氨为还原剂时，液氨系统主要由储氨罐（图8）、液氨蒸发器、液氨稀释罐（或称液氨稀释槽）、氨气缓冲罐（或称氨气吸收槽）等主要设备组成，如图9所示。
一般将氨区系统的液氨蒸发器、氨气稀释罐、氨气缓冲罐及其相关输送管路、阀门、仪表和控制系统制成模块，如图10所示。
用于锅炉烟气脱硝，氨气需稀释为5%的浓度，为此还需增设一个辅助系统，即稀释风机（图11）和混合器，其整个SCR系统示于图12。
增设稀释风机和混合器的辅助系统主要目的：一是将氨气稀释后将其浓度降低到5%；二是为氨气扩散增加动力，使氨气在催化剂床层上的分布更加均匀，提高反应效率。
在锅炉烟气SCR法脱硝系统中，氨水、尿素和液氨三种还原剂都有应用。
但在具体选用时应根据企业的具体情况确定，主要考虑因素详见表2。
(完整版)选择性催化还原法(SCR)烟气脱硝技术概述
选择性催化还原法（SCR）烟气脱硝技术概述王清栋（能源与动力工程1302班1306030217）摘要：对选择性催化还原脱硝技术进行概述，分析了其机理，并简要介绍催化剂的种类及钝化与中毒机理.最后，对SCR技术进行总结与展望.关键词:选择性催化还原；烟气脱硝；氮氧化物Overview of Selective catalytic reduction (SCR) flue gas denitrationWang Qingdong(Power and Energy Engineering, class 1302 1306030217) Abstract: selective catalyst reduction flue gas denitration is reviewed. Its mechanism is analysed and catalyst is given a brief introduction. Catalyst passivation and poisoning mechanism is analysed. Finally, the summary and prospect of the technology are given.Keywords: SCR; NO x; flue gas denitration.1.前言氮氧化物是造成酸雨的主要酸性物质之一，是形成区域微细颗粒物污染和灰霾的主要原因，也是形成光化学烟雾的主要污染物，会引起多种呼吸道疾病，是“十二五”期间重点控制的空气污染物之一.2011年初通过的“十二五”规划纲要，要求NO x减少10%，从而使NO x成为我国下一阶段污染减排的重点.烟气脱硝技术与NO的氧化、还原及吸附特性有关.根据反应介质状态的不同，分为干法脱硝和湿法脱硝.目前，已经在火力发电厂采用的烟气脱氮技术主要是选择性催化还原（SCR）和选择性非催化还原（SNCR），其中采用最多的主流工艺是选择性催化还原法.2.SCR反应原理选择性催化还原脱氮是在一定温度和有催化剂存在的情况下，利用还原剂把烟气中的NO x还原为无毒无污染的N2和H2O.这一原理与1957年在美国发现，该工艺最早却在20世纪70年代的日本发展起来的.SCR原理图如图一所示氨气被稀释到空气或者蒸汽中，然后注入到烟气中脱硝，在催化剂表面，氨与NO x 生成氨气和水.SCR过程中的主要反应如下：4NO+4NH3+O24N2+6H2O基于V2O5的催化剂在有氧的条件下还对NO2的减少有催化作用，其反应式为2NO2+4NH3+O23N2+6H2O在缺氧的条件下，NO 的反应式变成6NO+4NH 35N 2+6H2O 在缺氧的条件下，NO2的反应式变成6NO 2+8NH 37N 2+12H 2O在没有催化剂的情况下，上述化学反应只能在很窄的温度范围内（850~1000）进行，℃通过选择合适的催化剂，可以使反应降低，并且使反应温度范围扩大（250~420），便于℃在锅炉尾部烟道的适当位置布置催化反应装置.当反应条件改变时，还可能发生副反应 4NH 3+O 22N 2+6H 2O 2 NH N 2+3H 2 4NH 3+4O 24NO+6H 2O 发生NH 3分解的反应和NH 3氧化为NO 的反应都在350以上才能进行，450反应速℃℃度明显加快.温度在300时仅有NH 3转化为N 2的副反应可能发生.℃实际使用中，催化剂通常制成板状、蜂窝状的催化原件，再将催化原件制成催化剂组件，组件排列在催化剂反应器的框架内构成催化剂层.烟气中的NO X 、NH 3和O 2在流过催化剂层时，经历以下几个过程：① NO X 、NH 3和O 2扩散到催化剂外表面并进一步相催化剂的微孔表面扩散；② NO X 和O 2与吸附在催化剂表面活性位的NH 3反应生成N 2和H 2O ；③N 2和H 2O 从催化剂表面脱附到微孔中；④微孔中的N 2和H 2O 扩散到催化剂外表面，并继续扩散到主流烟气中被带出催化层.其中，过程①-③为控制步骤，因此脱氮装置的性能不但受到化学反应速度的制约，还在很大程度上受反应物扩散速度的影响.3.SCR 催化剂简介3.1 贵金属催化剂贵金属催化剂低温催化活性优良，对NOx 还原及对NH3、CO 氧化均具有很高的催化活性，因此在SCR 过程中会导致还原剂大量消耗而增加系统运行成本。
选择性催化还原法(SCR)
选择性催化还原法(SCR)由于炉内低氮燃烧技术的局限性,使得NOx的排放不能达到令人满意的程度,为了进一步降低NOx的排放,必须对燃烧后的烟气进行脱硝处理。
目前通行的烟气脱硝工艺大致可分为干法、半法和湿法3类。
其中干法包括选择性非催化还原法(SNCR)、选择性催化还原法(SCR)、电子束联合脱硫脱硝法;半干法有活性炭联合脱硫脱硝法;湿法有臭氧氧化吸收法等.煤燃烧过程中生成的氮氧化物主要是ＮＯ和ＮＯ２，另外还有少量的Ｎ２Ｏ（氧化亚氮），统称为ＮＯＸ。
其中ＮＯ占ＮＯＸ的９０％以上，ＮＯ２占５％￣１０％，Ｎ２Ｏ仅为１％左右。
由于存在上述副反应，ＳＣＲ反应器内排出的未反应完全的氨与少量ＳＯ３反应生成硫酸氨和硫酸氢氨可以导致下游设备的阻塞和腐蚀，因此，减少ＳＣＲ反应器下游的未反应完全的氨，即“氨泄露”问题，是非常重要的。
通常氨泄露必须小于５ｐｐｍ，最好低于２ｐｐｍ～３ｐｐｍ，以减少硫酸氨和硫酸氢氨的生成。
对于高硫煤，这一问题尤为重要。
上述反应，在没有催化剂的情况下，只在９８０℃左右很窄的温度范围内进行，但在催化的作用下，反应温度可大大降低，约３００℃～４００℃。
ＳＣＲ具有以下特点：（１）脱ＮＯＸ效率高。
可达到高于８０％的脱硝效率，满足严格的ＮＯＸ排放标准要求，远高于ＳＮＣＲ法２５％～４０％的脱ＮＯＸ效率。
（２）适用范围广。
ＳＣＲ法适用于各种容量的锅炉机组，而ＳＮＣＲ只适用于小型锅炉。
（３）运行可靠、便于维护和检修。
同时，ＳＣＲ技术也存在一些问题：（１）系统占地面积较大，设备投资和运行费用较高。
（２）ＳＣＲ催化剂的工作条件比较恶劣，由固体沉积物使微孔堵塞碱性化合物（特别是钾或重金属）引起中毒、引起中毒、飞灰腐蚀等原因造成了催化剂ＳＯ３中毒失效，必须定期更换。
更换时间依具体情况而定，一般１年￣５年。
（３）氨泄露以及其导致的硫酸氨盐的集聚会导致空气预热器性能下降。
选择合适的催化剂是ＳＣＲ技术能够成功应用的关键所在。
选择性催化还原法
选择性催化还原法SCR法的基本原理选择性催化还原法（Selective Catalytic Reduction，SCR）是指在催化剂的作用下，利用还原剂（如NH3）“有选择性”地与烟气中的NOx反应并生成无毒无污染的N2和H2O。
其原理首先由Engelhard公司发现并于1957年申请专利，后来日本在该国环保政策的驱动下，成功研制出了现今被广泛使用的V2O5/TiO2催化剂，并分别在1977年和1979年在燃油和燃煤锅炉上成功投入商业运用。
SCR 技术对锅炉烟气NOx控制效果十分显著、技术较为成熟，目前已成为世界上应用最多、最有成效的一种烟气脱硝技术。
在SCR脱硝过程中，通过加氨可以把NOx转化为空气中天然含有的氮气(N2)和水(H2O)，其主要的化学反应如下：4NO + 4NH3 + O2→ 4N2 + 6H2O (5-1) 6NO + 4NH3→ 5N2 + 6H2O (5-2) 6NO2 + 8NH3→ 7N2 + 12H2O (5-3) 2NO2 + 4NH3 + O2→ 3N2 + 6H2O (5-4) 在没有催化剂的情况下，上述化学反应只在很窄的温度范围内（850～1100℃）进行，采用催化剂后使反应活化能降低，可在较低温度（300～400℃）条件下进行。
而选择性是指在催化剂的作用和氧气存在的条件下，NH3优先与NOx发生还原反应，而不和烟气中的氧进行氧化反应。
在选择性催化还原系统中，一般由氨的储存系统、氨和空气的混和系统、氨喷入系统、反应器系统及监测控制系统等组成，对火电厂来说，SCR反应器一般安装在锅炉省煤器与空预器之间，因为此区间的烟温刚好适合SCR脱硝还原反应，氨则喷射于省煤器与SCR反应器之间烟道内的适当位置，使其与烟气混合后在反应器内与NOx反应。
催化剂安放在一个像固体反应器的箱体内。
催化剂单元通常垂直布置，烟气由上向下流动。
典型工艺布置和反应原理如图5-1所示。
图5-1 SCR烟气脱硝原理SCR是目前世界上应用最多、最为成熟且最有成效的一种烟气脱硝技术。
选择性催化还原法(SCR)烟气脱硝原理及工艺图谱介绍
在上述七个步骤中，第（1）和第（7）两步称为外扩散过程； 第（2）和第（6）两个步骤称为内扩散过程；第（3）、（4）和第（5） 是在催化剂表面上进行的化学反应过。
2020/5/18
- 17 -
H
O
O
O V O V5+ O
①
+NH3
H
H
N
H
H
O
O
O V O V5+ O
+1/2O ④
-1/2H2O
②
+NO
2020/5/18
- 16 -
SCR反应历程
上图表示了NH3和NOx在催化剂上主要反应过程为： (1) NH3通过气相扩散到催化剂表面； (2) NH3由外表面向催化剂孔内扩散； (3) NH3吸附在活性中心上； (4) NH3与NOX反应生成N2和H2O； (5) 反应生成物在催化剂表面脱附； (6) N2和H2O通过微孔扩散到催化剂表面； (7) N2和H2O扩散到气相主体。
选择性催化还原法烟气脱硝 机理及催化剂介绍
Selective Catalytic Reduction (SCR)
2020/5/18
-1-
※概述 ※SCR法烟气脱硝机理 ※SCR法烟气脱硝催化剂及其性能评价 ※催化剂选择计算 ※瑞基公司催化剂
2020/5/18
-2-
概述
2020/5/18
-3-
• 全球氮氧化物排放形势，中国尤其严重。
成正比；之后表面活性复合物会快速分解释放出 NV=2和O活H2性O；位最的后再在生O，的完作成用催下化实循现环催。化反剂应表完面全与 O2浓度无关，即与O2浓度成零级反应。
2020/5/18
- 19 -
scr 选择性催化还原法
SCR(Selective Catalytic Reduction)是美国Ecgelhard公司发明的,并于1959年申请了专利,而日本率先在20世纪70年代对该方法实现了工业化。
燃煤电站SCR脱硝原理是利用NH3基和催化剂(铁、钒、铬、钴或等碱金属)在温度为300~420℃时将NOx还原为N2。
NH3具有选择性,只与NOx发生反应,基本上不与O2反应,所以称为选择性催化还原脱硝。
SCR法中催化剂的选取是关键。
对催化剂的要求是活性高、寿命长、经济性好和不产生二次污染。
在以氨为还原剂来还原NO时,虽然过程容易进行,铜、铁、铬、锰等非贵金属都可起到有效的催化作用,但因烟气中含有SO2、尘粒和水雾,对催化反应和催化剂均不利,故采用SCR法必须首先进行烟气除尘和脱硫,或者是选用不易受肮脏烟气污染影响的催化剂;同时,要使催化剂具有一定的活性,还必须有较高的烟气温度。
目前以二氧化钛为基体的碱金属催化剂,最佳反应温度为300~420℃。
SCR是国际上应用最多,技术最成熟的一种烟气脱硝技术之一。
该法的优点是:由于使用了催化剂,故反应温度较低;净化率高,可达85%以上;工艺设备
紧凑,运行可靠;还原后的氮气放空,无二次污染。
但也存在一些明显的缺点:烟气成分复杂,某些污染物可使催化剂中毒;高分散的粉尘微粒可覆盖催化剂的表面,使其活性下降;系统中存在一些未反应的NH3和烟
气中的SO2作用,生成易腐蚀和堵塞设备的(NH4)2SO4和NH4HSO4,同时还会降低氮的利用率；系统设计与运行费用较高。
选择性催化还原
选择性催化还原选择性催化还原，是在含有NOx的尾气中喷入氨，尿素或者其它含氮化合物，通过850—1100℃的高温，使其中的NOx还原成N2和水。
来达到尾气无害化处理的方法。
切实注意选择性催化还原（SCR）的完成因素及相关的注意事项等等。
选择性催化还原方法（SCR）是对下游工质的一项处理工艺。
其原理就是在含有NOx的尾气中喷入氨，尿素或者其它含氮化合物，使其中的NOx还原成N2和水。
还原反应在较高的温度范围（850—1100℃）内进行，不需要催化剂，称为选择性非催化还原（SNCR）；还原反应在较低的温度范围（315—400℃）内进行，需要催化剂，称之为选择性催化还原（SCR）。
SCR成功的关键因素有二：一是排气与NH3充分混合；二是按进入反应区的NOx浓度及去除率严格控制NH3的喷入量。
在反应过程中，还原反应并不完全，不参加反应的部分NH3会随排气从烟道逸出。
若逸出量过高时，会出现若干有害的副反应，如在有O2存在的条件下，催化剂会将SO2转化为SO3，SO3和多余的NH3和水反应生成硫酸铵或者硫酸氢铵。
这种固态物质会污染和堵塞下游部件，沉积在锅炉表面或者在烟囱出口处形成蓝色的有害烟雾。
露点腐蚀也被认为与此物有关。
因此不得不设置水洗装置以清除有害的副反应生成物，从而使结构复杂化。
催化剂也会随时间的增加而丧失活性，因此必须定期更换，一般规定一至五年更换一次，需根据用途而定。
但由于催化剂价格昂贵，频繁更换必然会增加运营成本。
常规的SCR技术，有一些值得注意的地方：（1）必须精确控制NH3的喷入量，以便最大限度的去除NOx，而无未反应的NH3通过烟囱逸出。
因为除可能产生有害的副产物以外，NH3本身也是一种大气污染物。
（2）当前使用的大多数催化剂都是有毒的，这种材料的管制和处理仍然是问题。
（3）由于NH3的喷入位置及催化剂位置的影响，余热锅炉的补燃可能会受到限制。
（4）如果SCR组件在余热锅炉中部，因为部分气体不再沿锅炉表面流向烟囱，则余热锅炉的产气量可能很难控制。
选择性催化还原法SCR(汇总)
选择性催化还原法（SCR）一、定义：选择性催化还原法（Selective Catalytic Reduction，SCR）是指在300—420°C下，将还原剂（如NH3、液氨、尿素）与窑炉烟气在烟道内混合，在催化剂的催化作用下，将NOx反应并生成无毒无污染的氮气N2和水H2O。
该工艺脱硝率可达90%以上，NH3逃逸低于5ppm,设备使用效率高，基本上无二次污染，是目前世界上先进的电站烟气脱硝技术，在全球烟气脱硝领域市场占有率高达98%。
ppm:part per million，百万分之几的意思。
是百分数含量的一种表示。
5ppm就是氨的逃逸量是气体总量的百万分之5SCR法的基本化学原理在SCR脱硝过程中，氨可以把NOx转化为空气中天然含有的氮气(N2)和水(H2O)氨水为还原剂时：4NO+4NH3+O2→4N2+6H2O（主要公式：烟气中的氮氧化物90%是NO）6NO+4NH3→5N2+6H2O6NO2+8NH3→7N2+12H2O2NO2+4NH3+O2→3N2+6H2O尿素为还原剂时：（尿素通过热解或电解转化为氨）H2NCONH2+2NO2+1/2O2——2N2+CO2+2H2O二、SCR烟气脱硝技术工艺流程在没有催化剂的情况下，上述化学反应只在很窄的温度范围内（850～1250℃）进行，采用催化剂后使反应活化能降低，可在较低温度（300～400℃）条件下进行。
相当于锅炉省煤器与空气预热器之间的烟气温度，上述反应为放热反应，由于NOx在烟气中的浓度较低，故反应引起催化剂温度的升高可以忽略。
而选择性是指在催化剂的作用和氧气存在的条件下，NH3优先与NOx 发生还原反应，而不和烟气中的氧进行氧化反应。
目前国内外SCR系统多采用高温催化剂，反应温度在315~400℃。
还原剂(氨)用罐装卡车运输，以液体形态储存于氨罐中；液态氨在注入SCR系统烟气之前经由蒸发器蒸发气化；气化的氨和稀释空气混合，通过喷氨格栅喷入SCR反应器上游的烟气中；充分混合后的还原剂和烟气在SCR反应器中催化剂的作用下发生反应，去除NOx。
