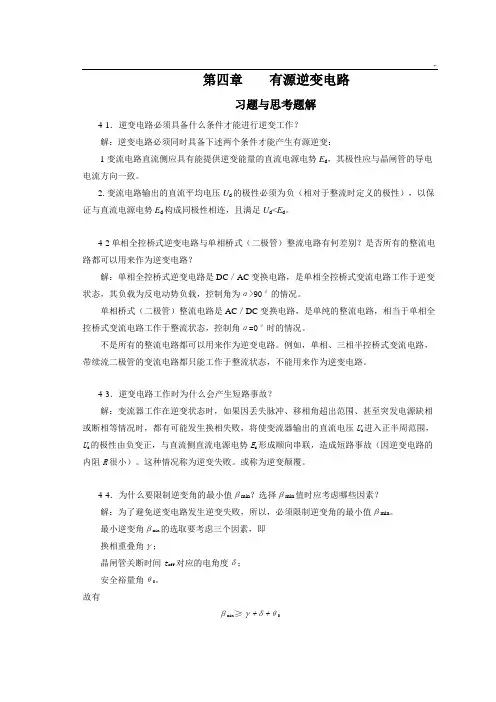

电力电子变流技术课后标准答案第4章
第四章有源逆变电路习题与思考题解4-1．逆变电路必须具备什么条件才能进行逆变工作？解：逆变电路必须同时具备下述两个条件才能产生有源逆变：1 变流电路直流侧应具有能提供逆变能量的直流电源电势E d，其极性应与晶闸管的导电电流方向一致。
2. 变流电路输出的直流平均电压U d的极性必须为负（相对于整流时定义的极性），以保证与直流电源电势E d构成同极性相连，且满足U d<E d。
4-2单相全控桥式逆变电路与单相桥式（二极管）整流电路有何差别？是否所有的整流电路都可以用来作为逆变电路？解：单相全控桥式逆变电路是DC／AC变换电路，是单相全控桥式变流电路工作于逆变状态，其负载为反电动势负载，控制角为α>90°的情况。
单相桥式（二极管）整流电路是AC／DC 变换电路，是单纯的整流电路，相当于单相全控桥式变流电路工作于整流状态，控制角α=0°时的情况。
不是所有的整流电路都可以用来作为逆变电路。
例如，单相、三相半控桥式变流电路，带续流二极管的变流电路都只能工作于整流状态，不能用来作为逆变电路。
4-3．逆变电路工作时为什么会产生短路事故？解：变流器工作在逆变状态时，如果因丢失脉冲、移相角超出范围、甚至突发电源缺相或断相等情况时，都有可能发生换相失败，将使变流器输出的直流电压U d进入正半周范围，U d的极性由负变正，与直流侧直流电源电势E d形成顺向串联，造成短路事故（因逆变电路的内阻R很小）。
这种情况称为逆变失败。
或称为逆变颠覆。
4-4．为什么要限制逆变角的最小值βmin选择βmin值时应考虑哪些因素？解：为了避免逆变电路发生逆变失败，所以，必须限制逆变角的最小值βmin。
最小逆变角βmin的选取要考虑三个因素，即换相重叠角γ；晶闸管关断时间t off对应的电角度δ；安全裕量角θ0。
故有βmin≥γ+δ+θ04-5．在图4-2（c ）中，当α>90°时,为什么必须E d >U d 才能正常逆变工作，E d 与U d 间的差值由何因素决定。
电力电子技术第4章 逆变电路
t
14
4.2.1 单相电压型逆变电路
◆工作原理 ☞设开关器件V1和V2的栅极信 号在一个周期内各有半周正偏，半 周反偏，且二者互补。 ☞输出电压uo为矩形波，其幅 值为Um=Ud/2。 ☞电路带阻感负载，t2时刻给 V1关断信号，给V2开通信号，则 V1关断，但感性负载中的电流io不 能立即改变方向，于是VD2导通续 流，当t3时刻io降零时，VD2截止， V2开通，io开始反向。
1 uNN' (uUN' uVN' uWN' ) 3 1 (uUN uVN uWN ) 3 1 = (uUN' uVN' uWN' ) 3
O
WN'
t
O
UV
t U
d
d) u e) u f)
O
U
NN'
t
d
O
2 U 3
d
6
t
U 3
d
UN
O iU
t
g) i h)
O
t
d
O
27
t
O
wt
7
4.1.2 换流方式分类
◆负载换流 ☞由负载提供换流电压的换流方式。
☞负载电流的相位超前于负载电压的场合，都可实现负 载换流，如电容性负载和同步电动机。
uo io O i O i iVT iVT
1
uo ωt
io
4
iVT
2
iVT
3
ωt ωt
4
O uVT
a) O
u VT
t1
1
uVT b)
ωt
8
a) Um O - Um io O

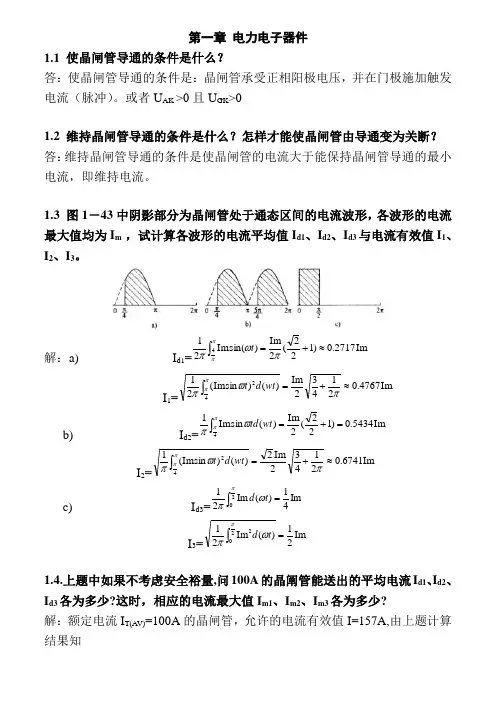

电力电子技术课后习题答案
第一章电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。
或者U AK >0且U GK>01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
解：a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈I A, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I ≈≈ I d2A I m 56.1265434.02≈≈ c) I m3=2I=314I d3=5.78413=m I1.5.GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
电力电子技术第五版课后习题及答案
电力电子技术第五版课后习题及答案第二章电力电子器件2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。
2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。
低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。
2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK>0且uGK>0。
2-3.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Imπ4π4π25π4a)b)c)图1-43图2-27晶闸管导电波形解：a)I d1=π21ππωω4)(sin t td I m=π2m I(122+)≈0.2717I m I1=ππωωπ42)()sin(21t d t I m=2m Iπ2143+≈0.4767I m b)I d2=π1ππωω4)(sin t td I m=πm I(122+)≈0.5434I m I 2=ππωωπ42)()sin(1t d t I m=22m Iπ2143+≈0.6741I m c)I d3=π2120)(πωt d I m=4 1I m I3=202)(21πωπt d I m=21I m2-5上题中如果不考虑安全裕量,问100A的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I =157A，由上题计算结果知a)I m1≈4767.0I≈329.35，I d1≈0.2717I m1≈89.482/16b)I m2≈6741.0I≈232.90,I d2≈0.5434I m2≈126.56c)I m3=2I=314,I d3=41I m3=78.52-6GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答：GTO和普通晶阐管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益a1和a2，由普通晶阐管的分析可得,a1+a2=1是器件临界导通的条件。
电力电子技术第4章 交流-交流变换电路习题和答案K
一、选择题4-1、（ C ）变流电路是把一种形式的交流变换成另一种形式交流电的电路。
A、交流-直流B、直流-交流C、交流-交流D、直流-直流4-2、只改变电压、电流大小或对电路的通断进行控制，而不改变频率的电路称为( A)电路。
A、交流电力控制B、变频C、交流调压电路D、交流调功电路4-3、在单相交-交变频电路中，要改变输出频率，必须改变两组变流器的( A)；要改变输出电压的幅值，就要改变变流电路工作时的( D )。
A、切换频率B、幅值C、电压D、控制角4-4、交-交变频电路是把电网频率的交流电直接变换成(C)频率的交流电的变流电路。
属于(A)变频电路。
A、直接B、间接C、可调D、不可调4-5、电网频率为50Hz时，对6脉波三相桥式电路而言，交-交变频电路的输出上限频率约为( B )。
A、10HzB、20HzC、50HzD、100Hz二、填空题4-1、变频电路有（）变频电路和（）变频电路等形式。
交-交；交-直-交4-2、单相交流调压电路中，由于波形正负半波（），所以不含直流分量和（）谐波。
对称；偶次4-3、交流调功电路和交流调压电路的电路形式( )，控制方式( )。
相同；不同4-4、两组变流电路在工作时采取直流可逆调速系统中的（）工作方式，即一组变流电路工作时，封锁另一组变流电路的触发脉冲。
无环流4-5、三相交-交变频电路的接线方式有公共交流母线进线方式和（）联结方式。
输出星形三、问答题4-1、交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？答：交流调压电路和交流调功电路的电路形式完全相同，二者的区别在于控制方式不同。
交流调压电路是在交流电源的每个周期对输出电压波形进行控制。
而交流调功电路是将负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数与断开周波数的比值来调节负载所消耗的平均功率。
交流调压电路广泛用于灯光控制（如调光台灯和舞台灯光控制）及异步电动机的软起动，也用于异步电动机调速。
电力电子技术第四版三四章课后答案
第3章 直流斩波电路1．简述图3-1a 所示的降压斩波电路工作原理。
答：降压斩波器的原理是：在一个控制周期中，让V 导通一段时间t on ，由电源E 向L 、R 、M 供电，在此期间，u o ＝E 。
然后使V 关断一段时间t off ，此时电感L 通过二极管VD 向R 和M 供电，u o ＝0。
一个周期内的平均电压U o ＝E t t t ⨯+offon on。
输出电压小于电源电压，起到降压的作用。
2．在图3-1a 所示的降压斩波电路中，已知E =200V ，R =10Ω，L 值极大，E M =30V ，T =50μs,t on =20μs,计算输出电压平均值U o ，输出电流平均值I o 。
解：由于L 值极大，故负载电流连续，于是输出电压平均值为U o =E T t on =5020020⨯=80(V) 输出电流平均值为I o =R E U M o -=103080-=5(A)3．在图3-1a 所示的降压斩波电路中，E =100V ， L =1mH ，R =Ω，E M =10V ，采用脉宽调制控制方式，T =20μs ，当t on =5μs 时，计算输出电压平均值U o ，输出电流平均值I o ，计算输出电流的最大和最小值瞬时值并判断负载电流是否连续。
当t on =3μs 时，重新进行上述计算。
解：由题目已知条件可得：m =E E M =10010= τ=RL =5.0001.0=当t on =5μs 时，有ρ=τT = =τont =由于11--ραρe e =1101.00025.0--e e =>m 所以输出电流连续。
此时输出平均电压为U o =E T t on =205100⨯=25(V) 输出平均电流为I o =R E U M o -=5.01025-=30(A) 输出电流的最大和最小值瞬时值分别为I max =R E m e e ⎪⎪⎭⎫ ⎝⎛-----ραρ11=5.01001.01101.00025.0⎪⎪⎭⎫ ⎝⎛-----e e =(A)I min =R E m e e ⎪⎪⎭⎫ ⎝⎛---11ραρ=5.01001.01101.00025.0⎪⎪⎭⎫ ⎝⎛---e e =(A) 当t on =3μs 时，采用同样的方法可以得出： αρ=由于11--ραρe e =1101.0015.0--e e =>m 所以输出电流仍然连续。
电力电子技术第4章-习题答案
第4章直流-交流变换器习题及答案第1部分:填空题1.把直流电变成交流电的电路称为_逆变电路_,当交流侧有电源时称为_有源逆变__,当交流侧无电源时称为_无源逆变__。
2.电流从一个支路向另一个支路转移的过程称为换流,从大的方面,换流可以分为两类,即外部换流和_内部换流__,进一步划分,前者又包括_电网换流__和_负载换流___两种换流方式,后者包括_器件换流_和_强迫换流_两种换流方式。
适用于全控型器件的换流方式是_器件换流_。
3.逆变电路可以根据直流侧电源性质不同分类,当直流侧是电压源时,称此电路为_电压型逆变电路_,当直流侧为电流源时,称此电路为_电流型逆变电路_。
4.半桥逆变电路输出交流电压的幅值Um为__1/2___Ud ,全桥逆变电路输出交流电压的幅值Um为___1.0___Ud 。
5.单相全桥方波型逆变电路,180度导电角的控制方式下,改变输出交流电压的有效值只能通过改变直流电压U d来实现,改变开关切换频率可改变输出交流电频率。
为防止同一桥臂的上下两个开关器件同时导通而引起直流侧电源短路,在开关控制上应采取先断后通的措施。
6.三相电压型逆变电路中,180度导电角的控制方式下,每个桥臂的导电角度为__180O______,各相开始导电的角度依次相差_120O__,在任一时刻,有___3___个桥臂导通。
7.电压型逆变电路一般采用_全控型_器件,换流方式为_器件换流____;电流型逆变电路中,较多采用__半控型__器件,换流方式有的采用 _强迫换流_,有的采用_负载换流__。
8.三相电流型逆变电路的基本工作方式是120度导电方式,按VT1到VT6的顺序每隔__60O_______依次导通,各桥臂之间换流采用 __横向_____换流方式,在任一时刻,有___3_____个桥臂导通。
电力电子变流技术课后答案第4章有源逆变电路
第四章有源逆变电路习题与思考题解4-1．逆变电路必须具备什么条件才能进行逆变工作？解：逆变电路必须同时具备下述两个条件才能产生有源逆变：1 变流电路直流侧应具有能提供逆变能量的直流电源电势E d，其极性应与晶闸管的导电电流方向一致。
2. 变流电路输出的直流平均电压U d的极性必须为负（相对于整流时定义的极性），以保证与直流电源电势E d构成同极性相连，且满足U d<E d。
4-2单相全控桥式逆变电路与单相桥式（二极管）整流电路有何差别？是否所有的整流电路都可以用来作为逆变电路？解：单相全控桥式逆变电路是DC／AC变换电路，是单相全控桥式变流电路工作于逆变状态，其负载为反电动势负载，控制角为α>90°的情况。
单相桥式（二极管）整流电路是AC／DC 变换电路，是单纯的整流电路，相当于单相全控桥式变流电路工作于整流状态，控制角α=0°时的情况。
不是所有的整流电路都可以用来作为逆变电路。
例如，单相、三相半控桥式变流电路，带续流二极管的变流电路都只能工作于整流状态，不能用来作为逆变电路。
4-3．逆变电路工作时为什么会产生短路事故？解：变流器工作在逆变状态时，如果因丢失脉冲、移相角超出范围、甚至突发电源缺相或断相等情况时，都有可能发生换相失败，将使变流器输出的直流电压U d进入正半周范围，U d的极性由负变正，与直流侧直流电源电势E d形成顺向串联，造成短路事故（因逆变电路的内阻R很小）。
这种情况称为逆变失败。
或称为逆变颠覆。
4-4．为什么要限制逆变角的最小值βmin？选择βmin值时应考虑哪些因素？解：为了避免逆变电路发生逆变失败，所以，必须限制逆变角的最小值βmin。
最小逆变角βmin的选取要考虑三个因素，即换相重叠角γ；晶闸管关断时间t off对应的电角度δ；安全裕量角θ0。
故有βmin≥γ+δ+θ04-5．在图4-2（c ）中，当α>90°时,为什么必须E d >U d 才能正常逆变工作，E d 与U d 间的差值由何因素决定。
电力电子学课后答案第四章
答案4.1 逆变器输出波形的谐波系数HF与畸变系数DF有何区别，为什么仅从谐波系数HF还不足以说明逆变器输出波形的本质？答：第n次谐波系数HFn为第n次谐波分量有效值同基波分量有效值之比，即HFn＝Vn/V1,总谐波系数THD 定义为：，畸变系数DF 定义为：，对于第n次谐波的畸变系数DFn 有：谐波系数HF显示了谐波含量，但它并不能反映谐波分量对负载的影响程度。
很显然，逆变电路输出端的谐波通过滤波器时，高次谐波将衰减得更厉害，畸变系数DF可以表征经LC滤波后负载电压波形还存在畸变的程度。
答案4.2 为什么逆变电路中晶闸管SCR不适于作开关器件？答：（1）逆变电路中一般采用SPWM控制方法以减小输出电压波形中的谐波含量，需要开关器件工作在高频状态，SCR是一种低频器件，因此不适合这种工作方式。
（2）SCR不能自关断。
而逆变器的负载一般是电感、电容、电阻等无源元件，除了特殊场合例如利用负载谐振进行换流，一般在电路中需要另加强迫关断回路才能关断SCR，电路较复杂。
因此SCR一般不适合用于逆变器中。
答案4.3 图4.2(a)和4.3(a)中的二极管起什么作用，在一个周期中二极管和晶体管导电时间由什么因素决定，在什么情况下可以不用二极管D，纯感性负载时，负载电流为什么是三角形。
答：图中二极管起续流和箝位作用，在一个周期中二极管和晶体管导电时间由三极管驱动信号和负载电流的方向共同决定，在纯阻性负载时可以不用二极管D。
纯电感负载时，，在期间，对于全桥逆变电路有，对半桥电路，线性上升；在期间，全桥电路，半桥有，线性下降；故电流是三角波。
如果都是300V，半桥和全桥电路断态时开关器件两端最高电压都是，即300V。
答4.4 有哪些方法可以调控逆变器的输出电压。
案答：有单脉波脉宽调制法、正弦脉宽调制法（SPWM）、基波移相控制法等。
单脉波脉宽调制法缺点是谐波含量不能有效控制；SPWM法既可控制输出电压的大小，又可消除低次谐波；移相控制一般用于大功率逆变器。
电力电子技术课后习题答案(第2—5章)
第2章 整流电路2. 2图2-8为具有变压器中心抽头的单相全波可控整流电路,问该变压器还有直流磁化问题吗?试说明:晶闸管承受的最大反向电压为22U 2;当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时一样。
答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化问题。
因为单相全波可控整流电路变压器二次侧绕组中，在正负半周上下绕组中的电流方向相反，波形对称，其一个周期内的平均电流为零，故不存在直流磁化的问题。
以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。
①以晶闸管VT2为例。
当VT1导通时，晶闸管VT2通过VT1与2个变压器二次绕组并联，所以VT2承受的最大电压为22U 2。
②当单相全波整流电路与单相全控桥式整流电路的触发角α一样时，对于电阻负载：(O~α)期间无晶闸管导通，输出电压为0；(α~π)期间,单相全波电路中VT1导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U 2相等；( π~απ+)期间均无晶闸管导通，输出电压为0；(απ+~2π)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出电压等于－U 2。
对于电感负载： ( α~απ+)期间，单相全波电路中VTl 导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U2相等； (απ+~2απ+)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出波形等于-U2。
可见，两者的输出电压一样，加到同样的负载上时，那么输出电流也一样。
2.3.单相桥式全控整流电路，U 2=100V ，负载中R=20Ω，L 值极大，当α=︒30时，要求：①作出U d 、I d 、和I 2的波形；②求整流输出平均电压U d 、电流I d ，变压器二次电流有效值I 2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。
解：①Ud 、Id、和I2的波形如以下图：②输出平均电压Ud 、电流Id、变压器二次电流有效值I2分别为：Ud =0.9U2cosα=0.9×100×cos︒30＝77.97〔V〕Id＝Ud/R=77.97/2=38.99(A)I2=Id=38.99(A)③晶闸管承受的最大反向电压为：2U2=1002=141.4(V) -考虑平安裕量，晶闸管的额定电压为：UN=(2~3)×141.4=283~424(V)详细数值可按晶闸管产品系列参数选取。
电力电子变流技术学习通课后章节答案期末考试题库2023年
电力电子变流技术学习通课后章节答案期末考试题库2023年1.外部换流是借助于外部手段而实现换流的，属于这类换流方式的是（）。
参考答案:负载换流和电网换流2.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形处于连续和断续的临界状态。
参考答案:30°3.在室温下门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流称为（）参考答案:维持电流4.给晶闸管阳极和阴极之间加正向电压它就会导通。
（）参考答案:错5.给晶闸管门极和阴极之间加正向电压它就会导通。
（）参考答案:错6.属于晶闸管常见的派生器件的是（）。
参考答案:快速晶闸管###双向晶闸管7.给晶闸管的阳极和阴极之间加反向电压，已经导通的晶闸管会截止。
（）参考答案:对8.多个晶闸管相并联和串联使用时，必须考虑下列哪些问题（）参考答案:串联均压###并联均流9.给晶闸管的门极和阴极之间加反向电压，已经导通的晶闸管会截止。
（）参考答案:错10.三相桥式不控整流电路中的整流元件构成的桥形结构，有一个共阳极连接点，还有一个共阴极连接点。
（）参考答案:对11.KP30—9表示该晶闸管的额定电压是30V。
（）参考答案:错12.晶闸管可控整流电路中的控制角a减小，则输出的电压平均值会( )参考答案:增大13.KP30—9表示该晶闸管的额定电流是9A。
（）参考答案:错14.a为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形处于连续和断续的临界状态。
参考答案:30°15.KP30—9表示该晶闸管的额定电压是9V。
（）参考答案:错16.KP30—9表示该晶闸管的额定电流是30A。
（）参考答案:对17.交流调压是把不变的交流电压变换成（）可调的交流电压参考答案:有效值18.交—交变频电路输出频率是可以任意调节的，不受限制。
（）参考答案:错19.升压斩波电路的电压输入输出关系是Uo=(T/Toff)E。
（）参考答案:对20.变频调速实际是改变电动机内旋转磁场的速度，达到改变输出转速的目的。
电力电子变流技术课后答案第4章
第四章有源逆变电路习题与思考题解4-1．逆变电路必须具备什么条件才能进行逆变工作？解：逆变电路必须同时具备下述两个条件才能产生有源逆变：1 变流电路直流侧应具有能提供逆变能量的直流电源电势E d，其极性应与晶闸管的导电电流方向一致。
2. 变流电路输出的直流平均电压U d的极性必须为负（相对于整流时定义的极性），以保证与直流电源电势E d构成同极性相连，且满足U d<E d。
4-2单相全控桥式逆变电路与单相桥式（二极管）整流电路有何差别？是否所有的整流电路都可以用来作为逆变电路？解：单相全控桥式逆变电路是DC／AC变换电路，是单相全控桥式变流电路工作于逆变状态，其负载为反电动势负载，控制角为α>90°的情况。
单相桥式（二极管）整流电路是AC／DC 变换电路，是单纯的整流电路，相当于单相全控桥式变流电路工作于整流状态，控制角α=0°时的情况。
不是所有的整流电路都可以用来作为逆变电路。
例如，单相、三相半控桥式变流电路，带续流二极管的变流电路都只能工作于整流状态，不能用来作为逆变电路。
4-3．逆变电路工作时为什么会产生短路事故？解：变流器工作在逆变状态时，如果因丢失脉冲、移相角超出范围、甚至突发电源缺相或断相等情况时，都有可能发生换相失败，将使变流器输出的直流电压U d进入正半周范围，U d的极性由负变正，与直流侧直流电源电势E d形成顺向串联，造成短路事故（因逆变电路的内阻R很小）。
这种情况称为逆变失败。
或称为逆变颠覆。
4-4．为什么要限制逆变角的最小值βmin ？选择βmin 值时应考虑哪些因素？解：为了避免逆变电路发生逆变失败，所以，必须限制逆变角的最小值βmin 。
最小逆变角βmin 的选取要考虑三个因素，即换相重叠角γ；晶闸管关断时间t off 对应的电角度δ；安全裕量角θ0。
故有βmin ≥γ+δ+θ04-5．在图4-2（c ）中，当α>90°时,为什么必须E d >U d 才能正常逆变工作，E d 与U d 间的差值由何因素决定。
(完整)《电力电子技术》第四章习题解答
4—1.根据图4.3(a)所示电路，U s = 120V ，频率60Hz,L = 10mH ，R= 5Ω.计算并绘出随u s 变化电流i 。
解：由图可列微分方程：（1）cos()m u diLRi U wt dtφ+=+……………。
式中u φ为初相角,m U =2s U 其通解为：'''i i i =+ 其中:''ti Aeτ-= LRτ='i 为方程''cos()m u di LRi U wt dtφ+=+的特解。
故设 'm cos()i I wt θ=+， 其中m 2s I I = 代入（1）式有：m m cos()sin()cos()m u I R wt wLI wt U wt θθφ+-+=+…………。
(2）引入tan wLRϕ=,有： 22sin ()wL R wL ϕ=+ 22cos ()R R wL ϕ=+再令22()Z R wL =+，则（2）式可改写为：[]m m cos()sin()cos()sin()R wL I R wt wL wt I Z wt wt Z Z θθθθ⎡⎤+-+=+-+⎢⎥⎣⎦m cos()I Z wt θϕ=++于是得：m cos()I Z wt θϕ++=cos()m u U wt φ+ 因此有：m 22()m mU U I Z R wL ==+ u θφϕ=- 所以,特解'i 为：'cos()mu U i wt Zφϕ=+- 方程的通解为：cos()t mu U i wt Ae Zτφϕ-=+-+代入初始条件,由于(0)(0)0i i +-== 有:0cos()mu U A Zφϕ=-+ 于是：cos()mu U A Zφϕ=-- 故有:cos()cos()t m mu u U U i wt e Z Zτφϕφϕ-=+---波形图如下:4—2。
根据图4。
4（a ）所示电路，U s = 120V,频率60Hz ，L = 10mH ，U d = 150V 。
电力电子技术第2至第8章作业答案
第2至第8章作业第2章电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：U AK >0且U GK >0。
2. 维持晶闸管导通的条件是什么？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
3. 怎样才能使晶闸管由导通变为关断？答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
4. 图1中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
0022244254a)b)c)图1-430图1 晶闸管导电波形7. 晶闸管的触发脉冲需要满足哪些条件？答：（1）触发信号应有足够的功率。
（2）触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
第3章整流电路1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当α＝0°和60°时的负载电流I d，并画出u d与i d波形。
2．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
3．单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，当a=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。
4．单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。
电力电子变流技术全本书课后答案
电力电子变流技术全本书课后答案习题与思考题解1-1．晶闸管导通的条件是什么？如何使晶闸管由导通变为关断？解：晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。
门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。
导通后的晶闸管管压降很小。
使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ下列。
其方法有二：１）减小正向阳极电压至某一最小值下列，或者加反向阳极电压； ２）增加负载回路中的电阻。
1-2．型号为KP100-3的晶闸管，维持电流I H =4mA ，使用在题1-2图中的电路中是否合理？为什么（不考虑电压、电流裕量）？解：根据机械工业部标准JB1144-75规定，ＫＰ型为普通闸管，KP100-3的晶闸管，其中100是指同意流过晶闸管的额定通态平均电流为100A ，3表示额定电压为300V 。
关于图(a)，假若晶闸管V 被触发开通，由于电源为直流电源，则晶闸管流过的最大电流为()mA IV2105001003=⨯=由于I V < I H ，而I H < I L ，I L 为擎住电流，通常I L =(2~4) I H 。
可见，晶闸管流过的最大电流远小于擎住电流，因此，图(a)不合理。
关于图(b)，电源为交流220V ，当α=0°时，最大输出平均电压9922045.045.02=⨯=≈U Ud（Ｖ）平均电流9.91099===R U d VAR I (A) 波形系数57.1≈=VARVfI I K因此， ＩＶ＝K f 。
ＩＶＡＲ＝1.57×9.9＝15.5(A)而KP100-3同意流过的电流有效值为I VE ＝1.57×100＝157(A)， I L < I V <I VE ，因此，电流指标合理。
但电路中晶闸管Ｖ可能承受的最大正反向峰值电压为31122022≈⨯===U U URm Fm(V)>300(V)因此，图(b)不满足电压指标，不合理。
《电力电子技术》习题解答(高职高专第5版) 第4章习题答案
第4章思考题与习题4.1 什么是电压型和电流型逆变电路？各有何特点？答：按照逆变电路直流侧电源性质分类，直流侧为电压源的逆变电路称为电压型逆变电路，直流侧为电流源的逆变电路称为电流型逆变电路。
电压型逆变电路的主要特点是：（1）直流侧为电压源，或并联有大电容，相当于电压源。
直流电压基本无脉动，直流回路呈现低阻抗。
（2）由于直流电压源的钳位作用，交流侧电压波形为矩形波，并且与负载阻抗角无关，而交流侧输出电流波形和相位因负载阻抗情况的不同而不同，其波形接近于三角波或正弦波。
（3）当交流侧为阻感性负载时，需提供无功功率，直流侧电容起缓冲无功能量的作用，为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了二极管。
（4）逆变电路从直流侧向交流侧传送的功率是脉动的，因直流电压无脉动，故功率的脉动是由交流电压来提供。
（5）当用于交—直—交变频器中，负载为电动机时，如果电动机工作在再生制动状态，就必须向交流电源反馈能量。
因直流侧电压方向不能改变，所以只能靠改变直流电流的方向来实现，这就需要给交—直整流桥再反并联一套逆变桥。
电流型逆变电路的主要特点是：（1）直流侧串联有大电感，相当于电流源，直流电流基本无脉动，直流回路呈现高阻抗。
（2）因为各开关器件主要起改变直流电流流通路径的作用，故交流侧电流为矩形波，与负载性质无关，而交流侧电压波形和相位因负载阻抗角的不同而不同。
（3）直流侧电感起缓冲无功能量的作用，因电流不能反向，故可控器件不必反并联二极管。
（4）当用于交—直—交变频器且负载为电动机时，若交—直变换为可控整流，则很方便地实现再生制动。
4.2 电压型逆变电路中的反馈二极管的作用是什么？答：在电压型逆变电路中，当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
当输出交流电压与电流的极性相同时，电流经电路中的可控开关器件流通，而当输出电压与电流极性相反时，由反馈二极管提供电流通道。
电力电子技术_王兆安第五版_第4章
➢ 输出线电压波形和负载性质有关，若有电感，因 电感的作用，每次换相时会产生电压冲击。
（2）串联二极管式晶闸管逆变电路
（串联二极管式晶 闸管逆变电路）
①主要用于中大功率交 流电动机调速系统。 ②电流型三相桥式逆 变电路，输出波形与 全控型器件时一样。
（1）电路结构
①用④阻载② 载来③ 联 确4并电抗个采电限C应谐联压，桥和用压制称振谐波谐臂L负（晶之式振形波、，载呈闸为逆回接在R每换容管容变构路近负桥相性开性电成对正载臂方）通小路并基弦上晶式。时失（联波波产闸，的谐但谐呈。生管要d负最振高的i各/求载d终电阻压t串负）负路抗降联载载，，很一电仍故对小个流略此谐，电略显电波因抗超容路呈此器前性称低负L于T，为，负并准
③各桥臂的晶闸管和 二极管串联使用。
④ 120°导电工作方式
⑤强迫换流方式，电 容C1~C6为换流电容。
重点分析：换流过程（因电容C，强迫换流）
➢电容器充电规律：对共阳极 晶闸管，它与导通晶闸管相 连一端极性为正，另一端为 负，不与导通晶闸管相连的 电容器电压为零
➢等效换流电容概念：分析从 VT1向VT3换流时，C13就是 C3与C5串联后再与C1并联的 等效电容.
※两个重要参数：
触发引前时间 :
t=t+ tb io超前于uo的 时间 :
t = t / 2 + tb
即为功率因数角。
4.3.2 三相电流型逆变电路（桥式）
（1）采用全控型器件GTO
基本工作方式是1200导电方式：每个臂一周期内 导电1200，每时刻上下桥臂组各有一个臂导通， 为横向换流。
三相电流型逆变输出特性（全控型器件）：
电力电子技术第四版课后题答案第四章
7．交交变频电路的主要特点和不足是什么？其主要用途是什么？
答：交交变频电路的主要特点是：
只用一次变流，效率较高；可方便实现四象限工作；低频输出时的特性接近正弦波。
矩阵式交交变频电路的主要缺点是：所用的开关器件为18个，电路结构较复杂，成本较高，控制方法还不算成熟；输出输入最大电压比只有0.866，用于交流电机调速时输出电压偏低。
因为矩阵式变频电路有十分良好的电气性能，使输出电压和输入电流均为正弦波，输入功率因数为1，且能量双向流动，可实现四象限运行；其次，和目前广泛应用的交直交变频电路相比，虽然多用了6个开关器件，却省去直流侧大电容，使体积减少，且容易实现集成化和功率模块化。随着当前器件制造技术的飞速进步和计算机技术的日新月异，矩阵式变频电路将有很好的发展前景。
第4章 交流电力控制电路和
交交变频电路
1. 一调光台灯由单相交流调压电路供电，设该台灯可看作电阻负载，在α=0时输出功率为最大值，试求功率为最大输出功率的80%，50%时的开通角α。
解：α=0时的输出电压最大，为
此时负载电流最大，为
因此最大输出功率为
输出功率为最大输出功率的80%时，有：
8 三相交交变频电路有那两种接线方式？它们有什么区别？
答：三相交交变频电路有公共交流母线进线方式和输出星形联结方式两种接线方式。
两种方式的主要区别在于：
