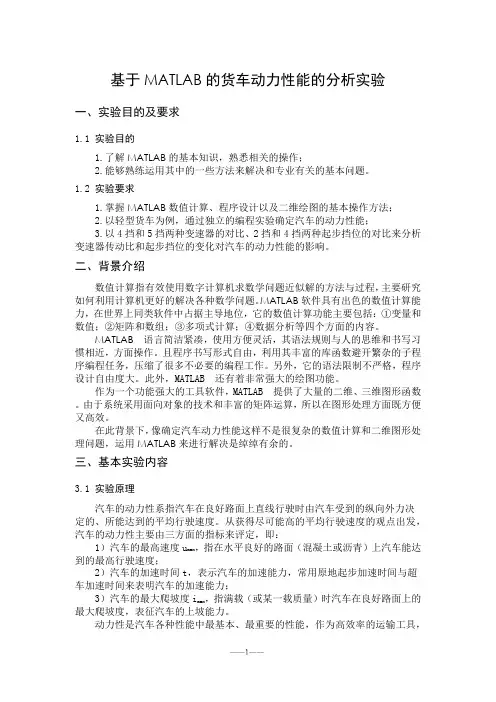

基于MATLAB的货车动力性能的分析实验

基于MATLAB的货车动力性能的分析实验一、实验目的及要求1.1 实验目的1.了解MATLAB的基本知识，熟悉相关的操作；2.能够熟练运用其中的一些方法来解决和专业有关的基本问题。

1.2 实验要求1.掌握MATLAB数值计算、程序设计以及二维绘图的基本操作方法；2.以轻型货车为例，通过独立的编程实验确定汽车的动力性能；3.以4挡和5挡两种变速器的对比、2挡和4挡两种起步挡位的对比来分析变速器传动比和起步挡位的变化对汽车的动力性能的影响。

二、背景介绍数值计算指有效使用数字计算机求数学问题近似解的方法与过程，主要研究如何利用计算机更好的解决各种数学问题。

MATLAB软件具有出色的数值计算能力，在世界上同类软件中占据主导地位，它的数值计算功能主要包括：①变量和数值；②矩阵和数组；③多项式计算；④数据分析等四个方面的内容。

MATLAB语言简洁紧凑，使用方便灵活，其语法规则与人的思维和书写习惯相近，方面操作。

且程序书写形式自由，利用其丰富的库函数避开繁杂的子程序编程任务，压缩了很多不必要的编程工作。

另外，它的语法限制不严格，程序设计自由度大。

此外，MATLAB 还有着非常强大的绘图功能。

作为一个功能强大的工具软件，MATLAB 提供了大量的二维、三维图形函数。

由于系统采用面向对象的技术和丰富的矩阵运算，所以在图形处理方面既方便又高效。

在此背景下，像确定汽车动力性能这样不是很复杂的数值计算和二维图形处理问题，运用MATLAB来进行解决是绰绰有余的。

三、基本实验内容3.1 实验原理汽车的动力性系指汽车在良好路面上直线行驶时由汽车受到的纵向外力决定的、所能达到的平均行驶速度。

从获得尽可能高的平均行驶速度的观点出发，汽车的动力性主要由三方面的指标来评定，即：，指在水平良好的路面（混凝土或沥青）上汽车能达1）汽车的最高速度umax到的最高行驶速度；2）汽车的加速时间t，表示汽车的加速能力，常用原地起步加速时间与超车加速时间来表明汽车的加速能力；，指满载（或某一载质量）时汽车在良好路面上的3）汽车的最大爬坡度imax最大爬坡度，表征汽车的上坡能力。

汽车理论作业-Matlab程序-轻型货车动力性能评价

轻型货车动力学性能评价4209XX班姓名：XX 学号：XXXXXXXX 已知条件该轻型货车相关参数如下：装载质量2000kg整车装备质量1800kg总质量（总重G）3800kg（38062.8 N）车轮半径（r）0.367 m传动系机械效率滚动阻力系数 f =0.013空气阻力系数X 迎风面积主减速器传动比飞轮转动惯量二前轮转动惯量四后轮转动惯量轴距质心至前轴的距离（满载）质心高变速器传动比（数据见下表）挡位1挡2挡3挡4挡5挡传动比 5.56 2.769 1.644 1.00 0.793发动机最低转速为，最高转速为汽车发动机使用外特性的曲线拟合公式为：驱动力与行驶阻力平衡图车速 [km/h]滚动阻力：空气阻力：行驶阻力：[N]驱动力：利用matlab 绘出出每一挡的驱动力与行驶阻力平衡图如下：2040608010012002000400060008000100001200014000X: 99.06Y: 1780ua /（km/h ）F /N汽车驱动力—行驶阻力平衡图Ft5Ft3Ft4Ft2Ft1最高车速点Fw+Ff图 1汽车驱动力与行驶阻力平衡图最高车速和最大爬坡度最高车速点：图 1汽车驱动力与行驶阻力平衡图中五挡驱动力曲线与行驶阻力曲线的交点。

由驱动力行驶阻力平衡方程：可利用matlab求解出求解出最高车速为：●最大爬坡度的计算最大坡度角满足方程：显然一挡的爬坡度最大，，可求解出但过于复杂，可对上式进行分析可知，当驱动力与空气阻力之差最大时，剩余的驱动力全部用来克服道路阻力，此时爬坡度最大。

可利用matlab先找到该车所能克服的道路阻力的最大值为：13125.7359567165 N那么最大动力因数为从而可求得最大坡度角为那么最大爬坡度为●克服最大爬坡度时相应的附着率计算1.计算静态轴荷的法向反作用力25400.85N2.动态分量3.空气升力由于此时车速很小，空气升力可忽略不计4.滚动阻力偶产生的部分也很小，可忽略不计。

汽车理论matlab作业之欧阳文创编

一、确定一轻型货车的动力性能。

1）绘制汽车驱动力与行驶阻力平衡图；2）求汽车最高车速与最大爬坡度；3）绘制汽车行驶加速度倒数曲线；用计算机求汽车用Ⅱ档起步加速行驶至 70km/h 所需的加速时间。

已知数据略。

（参见《汽车理论》习题第一章第3题）解题程序如下:用Matlab语言(1)绘制汽车驱动力与行驶阻力平衡图m1=2000; m2=1800; mz=3880;g=9.81; r=0.367; CdA=2.77; f=0.013; nT=0.85;ig=[5.56 2.769 1.644 1.00 0.793]; i0=5.83;If=0.218; Iw1=1.798; Iw2=3.598;Iw=2*Iw1+4*Iw2;for i=1:69n(i)=(i+11)*50;Ttq(i)=-19.313+295.27*(n(i)/1000)-165.44*(n(i)/1000)^2+40.874*(n(i)/1000)^3-3.8445*(n(i)/1000)^4;endfor j=1:5for i=1:69Ft(i,j)=Ttq(i)*ig(j)*i0*nT/r;ua(i,j)=0.377*r*n(i)/(ig(j)*i0);Fz(i,j)=CdA*ua(i,j)^2/21.15+mz*g*f; endendplot(ua,Ft,ua,Ff,ua,Ff+Fw)title('汽车驱动力与行驶阻力平衡图'); xlabel('ua(km/h)');ylabel('Ft(N)');gtext('Ft1')gtext('Ft2')gtext('Ft3')gtext('Ft4')gtext('Ft5')gtext('Ff+Fw')(2)求最大速度和最大爬坡度for k=1:175n1(k)=3300+k*0.1;Ttq(k)=-19.313+295.27*(n1(k)/1000)-165.44*(n1(k)/1000)^2+40.874*(n1(k)/1000)^33.8445*(n1(k)/1000)^4;Ft(k)=Ttq(k)*ig(5)*i0*nT/r;ua(k)=0.377*r*n1(k)/(ig(5)*i0);Fz(k)=CdA*ua(k)^2/21.15+mz*g*f;E(k)=abs((Ft(k)-Fz(k)));endfor k=1:175if(E(k)==min(E))disp('汽车最高车速=');disp(ua(k));disp('km/h');endendfor p=1:150n2(p)=2000+p*0.5;Ttq(p)=-19.313+295.27*(n2(p)/1000)-165.44*(n2(p)/1000)^2+40.874*(n2(p)/1000)^3-3.8445*(n2(p)/1000)^4;Ft(p)=Ttq(p)*ig(1)*i0*nT/r;ua(p)=0.377*r*n2(p)/(ig(1)*i0);Fz(p)=CdA*ua(p)^2/21.15+mz*g*f;af(p)=asin((Ft(p)-Fz(p))/(mz*g));endfor p=1:150if(af(p)==max(af))i=tan(af(p));disp('汽车最大爬坡度=');disp(i);endend汽车最高车速=99.0679km/h汽车最大爬坡度=0.3518（3）计算2档起步加速到70km/h所需时间for i=1:69n(i)=(i+11)*50;Ttq(i)=-19.313+295.27*(n(i)/1000)-165.44*(n(i)/1000)^2+40.874*(n(i)/1000)^3-3.8445*(n(i)/1000)^4;endfor j=1:5for i=1:69deta=1+Iw/(mz*r^2)+If*ig(j)^2*i0^2*nT/(mz*r^2);ua(i,j)=0.377*r*n(i)/(ig(j)*i0);a(i,j)=(Ttq(i)*ig(j)*i0*nT/r-CdA*ua(i,j)^2/21.15 -mz*g*f)/(deta*mz);if(a(i,j)<=0)a(i,j)=a(i-1,j);endif(a(i,j)>0.05)b1(i,j)=a(i,j);u1(i,j)=ua(i,j);elseb1(i,j)=a(i-1,j);u1(i,j)=ua(i-1,j);endb(i,j)=1/b1(i,j);endendx1=u1(:,1);y1=b(:,1);x2=u1(:,2);y2=b(:,2);x3=u1(:,3);y3=b(:,3);x4=u1(:,4);y4=b(:,4);x5=u1(:,5);y5=b(:,5);plot(x1,y1,x2,y2,x3,y3,x4,y4,x5,y5);title('加速度倒数时间曲线'); axis([0 120 0 30]);xlabel('ua(km/h)');ylabel('1/aj');gtext('1/a1')gtext('1/a2')gtext('1/a3')gtext('1/a4')gtext('1/a5')for i=1:69 A=ua(i,3)-ua(69,2); if (A<1&A>0)j=i;endB=ua(i,4)-ua(69,3);if(B<2&B>0)k=i;endif(ua(i,4)<=70)m=i;endendt=ua(1,2)*b(1,2);for p1=2:69t1(p1)=(ua(p1,2)-ua(p1-1,2))*(b(p1,2)+b(p1-1,2))*0.5;t=t+t1(p1);endfor p2=j:69t2(p2)=(ua(p2,3)-ua(p2-1,3))*(b(p2,3)+b(p2-1,3))*0.5;t=t+t2(p2);endfor p3=k:mt3(p3)=(ua(p3,4)-ua(p3-1,4))*(b(p3,4)+b(p3-1,4))*0.5;t=t+t3(p3);endt=t+(ua(j,3)-ua(69,2))*b(69,2)+(ua(k,4)-ua(69,3))*b(69,3)+(70-ua(m,4))*b(m,4);tz=t/3.6;disp('加速时间=');disp(tz);disp('s');加速时间=29.0585s二、计算与绘制题1 中货车的1）汽车功率平衡图；2）最高档与次高档的等速百公里油耗曲线。

汽车理论matlab作业之欧阳德创编

一、确定一轻型货车的动力性能。

已知数据略。

（参见《汽车理论》习题第一章第3题）解题程序如下:用Matlab语言(1)绘制汽车驱动力与行驶阻力平衡图m1=2000; m2=1800; mz=3880;g=9.81; r=0.367; CdA=2.77; f=0.013; nT=0.85;ig=[5.56 2.769 1.644 1.00 0.793]; i0=5.83;If=0.218; Iw1=1.798; Iw2=3.598;Iw=2*Iw1+4*Iw2;for i=1:69n(i)=(i+11)*50;Ttq(i)=-19.313+295.27*(n(i)/1000)-165.44*(n(i)/1000)^2+40.874*(n(i)/1000)^3-3.8445*(n(i)/1000)^4;endfor j=1:5for i=1:69Ft(i,j)=Ttq(i)*ig(j)*i0*nT/r;ua(i,j)=0.377*r*n(i)/(ig(j)*i0);Fz(i,j)=CdA*ua(i,j)^2/21.15+mz*g*f;endendplot(ua,Ft,ua,Ff,ua,Ff+Fw)title('汽车驱动力与行驶阻力平衡图'); xlabel('ua(km/h)');ylabel('Ft(N)');gtext('Ft1')gtext('Ft2')gtext('Ft3')gtext('Ft4')gtext('Ft5')gtext('Ff+Fw')(2)求最大速度和最大爬坡度for k=1:175n1(k)=3300+k*0.1;Ttq(k)=-19.313+295.27*(n1(k)/1000)-165.44*(n1(k)/1000)^2+40.874*(n1(k)/1000)^33.8445*(n1(k)/1000)^4;Ft(k)=Ttq(k)*ig(5)*i0*nT/r;ua(k)=0.377*r*n1(k)/(ig(5)*i0);Fz(k)=CdA*ua(k)^2/21.15+mz*g*f;E(k)=abs((Ft(k)-Fz(k)));endfor k=1:175if(E(k)==min(E))disp('汽车最高车速=');disp(ua(k));disp('km/h');endendfor p=1:150n2(p)=2000+p*0.5;Ttq(p)=-19.313+295.27*(n2(p)/1000)-165.44*(n2(p)/1000)^2+40.874*(n2(p)/1000) ^3-3.8445*(n2(p)/1000)^4;Ft(p)=Ttq(p)*ig(1)*i0*nT/r;ua(p)=0.377*r*n2(p)/(ig(1)*i0);Fz(p)=CdA*ua(p)^2/21.15+mz*g*f;af(p)=asin((Ft(p)-Fz(p))/(mz*g));endfor p=1:150if(af(p)==max(af))i=tan(af(p));disp('汽车最大爬坡度=');disp(i);endend汽车最高车速=99.0679km/h汽车最大爬坡度=0.3518（3）计算2档起步加速到70km/h所需时间for i=1:69n(i)=(i+11)*50;Ttq(i)=-19.313+295.27*(n(i)/1000)-165.44*(n(i)/1000)^2+40.874*(n(i)/1000)^3-3.8445*(n(i)/1000)^4;endfor j=1:5for i=1:69deta=1+Iw/(mz*r^2)+If*ig(j)^2*i0^2*nT/(mz*r^2); ua(i,j)=0.377*r*n(i)/(ig(j)*i0);a(i,j)=(Ttq(i)*ig(j)*i0*nT/r-CdA*ua(i,j)^2/21.15-mz*g*f)/(deta*mz);if(a(i,j)<=0)a(i,j)=a(i-1,j);endif(a(i,j)>0.05)b1(i,j)=a(i,j);u1(i,j)=ua(i,j);elseb1(i,j)=a(i-1,j);u1(i,j)=ua(i-1,j);endb(i,j)=1/b1(i,j);endendx1=u1(:,1);y1=b(:,1);x2=u1(:,2);y2=b(:,2);x3=u1(:,3);y3=b(:,3);x4=u1(:,4);y4=b(:,4);x5=u1(:,5);y5=b(:,5);plot(x1,y1,x2,y2,x3,y3,x4,y4,x5,y5); title('加速度倒数时间曲线');axis([0 120 0 30]);xlabel('ua(km/h)');ylabel('1/aj');gtext('1/a1')gtext('1/a2')gtext('1/a3')gtext('1/a4')gtext('1/a5')for i=1:69A=ua(i,3)-ua(69,2);if (A<1&A>0)j=i;endB=ua(i,4)-ua(69,3);if(B<2&B>0)k=i;endif(ua(i,4)<=70)m=i;endendt=ua(1,2)*b(1,2);for p1=2:69t1(p1)=(ua(p1,2)-ua(p1-1,2))*(b(p1,2)+b(p1-1,2))*0.5;t=t+t1(p1);endfor p2=j:69t2(p2)=(ua(p2,3)-ua(p2-1,3))*(b(p2,3)+b(p2-1,3))*0.5;t=t+t2(p2);endfor p3=k:mt3(p3)=(ua(p3,4)-ua(p3-1,4))*(b(p3,4)+b(p3-1,4))*0.5;t=t+t3(p3);endt=t+(ua(j,3)-ua(69,2))*b(69,2)+(ua(k,4)-ua(69,3))*b(69,3)+(70-ua(m,4))*b(m,4);tz=t/3.6;disp('加速时间=');disp(tz);disp('s');加速时间=29.0585s二、计算与绘制题1 中货车的1）汽车功率平衡图； 2）最高档与次高档的等速百公里油耗曲线。

汽车理论课后习题MATLAB编程-武汉理工版

汽车理论课后习题MATLAB编程1.3 确定一轻型货车的动力性能（货车可装用4挡或5挡变速器，任选其中的一种进行整车性能计算）：1）绘制汽车驱动力与行驶阻力平衡图。

2）求汽车最高车速，最大爬坡度及克服该坡度时相应的附着率。

3）绘制汽车行驶加速度倒数曲线，用图解积分法求汽车用2档起步加速行驶至70km/h的车速－时间曲线，或者用计算机求汽车用2档起步加速行驶至70km/h的加速时间。
