环境与工程地球物理勘探01绪论共17页
水文、工程与环境物探(绪论)
精选ppt
4
• (2)物探工作具有效率高、成本低的特点；
以往的物探工作为矿产资源的调查、水文地质及 工程地质工作提供了大量的、获得实践检验的重要 资料；尤其是在覆盖地区对研究地质构造、指导勘 探、成井等方面发挥了重要作用，加快了勘探速度， 降低了施工成本，提高了水文地质钻孔的成井率。
在工程勘察方面正确采用物探的方法，不仅可 以减少钻探工作量，而且还能提高勘探精度。
精选ppt
5
• （3）物探工作相对而言能从整体上了解隐伏 的勘探目标的全貌，避免钻孔勘探‘一孔之见’ 的弱点；
物探工作能提供勘探区域内二维、甚至三维 的地下岩溶分布状态，克服钻孔‘一孔之见’的 具限性。跨孔声波、电磁波透视法能了解两孔 之间的岩体的完整性，能从整体上评价岩体的 完整性与基础的稳定性。
精选ppt
3
(2). 地球物理勘探方法的基本特点
• （1）地球物理勘探是一种间接的勘探方法；
用钻机或其它的机械手段从地下取出岩样来认识地质构 造是直接的勘探方法（或称为侵入方法，invasive method)。 物探无须从地下取出岩样，而是通过使用专门的仪器装备 在地面（或钻孔中）观察由地下介质引起的某种物理场的 分布状态，收集和记录某些物理信息随空间或时间的变化， 并对这些信息的分布特征作出解释和推断，从而揭示地球 内部介质物理状态的空间变化和分布规律，以此来了解矿 产资源的分布及赋存状态、查明地质构造；在工程勘察与 检测方面不会对勘探对象造成破坏。
精选ppt
8
2、近似性及概略性：
影响物探资料解释精度的主要原因有：
1. 物探仪器自身的观测精度总是有一定的限度， 其观测数据必然带有一定的误差；
2. 由于受观测系统的影响和限制，观测数据的 空间有限；
环境与工程地球物理勘探01绪论
主讲：甘宏礼
绪
论
地球物理勘探是通过观察和研究各种地球物理 场地的变化来解决地质问题的一种勘查方法。 地球物理场，是指存在于地球内部及其周围的 、具有物理作用的物质空间。 例如，地球内部及其周围具有重力作用的物质 空间，称为重力场； 天然或人工建立的具有电(磁)力作用的物质空间称 为电（磁）场； 质点振动传播的物质空间，称为弹性波场等等。
（3）工程施工或巷道掘进过程中的超前预测。如地铁等地下工 程施工、深基坑挖掘时对沙层、软土层的探查，坝基开挖时软 弱夹层探查，高边坡构造裂隙和卸荷裂隙的探查，隧道掌子面 前方不良地质预报等。 （4）工程施工质量及工程现状的检测。如桩基检测、隧道衬砌 质量检测、混凝土质量检测、锚杆饱和度检测；地下管线探查 ，隧道衬砌状态评估，大坝、水库渗漏探查等。 （5）环境地质方面。包括城市地下水污染、地面沉陷、海水入 侵、放射性污染等问题的调查、预报。 （6）水资源的调查。 （7）考古及文物保护方面的调查。
环境与工程物探目前主要应用于以下方面： （1）区域性地质调查。其目的是为地区（城市） 规划提供第一手资料。其内容包括查明区内主要断 裂构造，主要岩土层展布、基岩风化情况，建筑物 基础的持力层的分布、埋深、厚度和地震小区划等 。 （2）工程地质环境调查。为选址和工程设计提供 基础工程地质资料（包括构造、岩层分布、岩土力 学参数等）；对工程周围可能出现的地质灾害（包 括滑坡、岩溶塌陷、泥石流、地下工程的涌水和塌 方等）进行预测。
环境与工程物探是用于工程地质、水文地质及环境地 质有关问题的一套地球物理勘查方法。 物探方法较早用于水文地质勘探，主要任务是寻找地 下水。随着全世界的人们环境保护意识的加强和环境保护 工作的快速发展，环境地球物理的研究和应用正处在一个 蓬勃兴起的阶段，地球物理方法在环境保护、环境监测和 治理中发挥着重要作用，其应用将越来越广。合理寻找可 用于工农业生产和生活需要的地下水，也是环境地球物理 勘探工作的一项重要任务。 工程物探，也就是在工程中所用的物探方法，由于 现代化建设需要对地质情况进行勘探，物探比钻探等其它 直接的勘察手段更具有快速、经济的优点，有些勘查需无 损，使物探方法在工程建设中大量应用而逐渐形成了一套 地球物理勘探方法。
地质大地球物理勘查课件00绪论
一、应用地球物理学的实质
应用地球物理学（又称应用地球物理勘探、 勘查地球物理、地球物理探矿）—简称物探。
它是以地壳中各种岩、矿石间的物理性质 差异（如密度、磁性、电性、弹性、放射性差 异等）为物质基础的，利用物理学原理，通过 观测和研究因岩、矿石物理性质差异而引起相 应的地球物理场（如重力场、地磁场 、电场等） 在空间上的局部变化（称为地球物理异常）， 就可以推断地下地质构造或岩矿体的赋存状况。 达到地质调查的目的一种应用科学。
●地质体的物性参数（如密度、电阻率、磁 性等）来自 二、物探方法与地质方法之不同点
1、理论基础不同 地质方法：岩石学、构造地质学、矿床学等理
论为基础 物探方法：各种地球物理场的理论为基础
2、工作方法不同 地质方法：对岩矿石露头或岩芯直接进行观测
——直接方法 物探方法：用仪器对地质体引起的异常进行观
测——间接方法
1、简略地说
用专门的地球物理勘探仪器观测物探异常， 研究异常与产生该异常的地质体之间的关系， 就能达到解决地质问题的目的—称为物探。
2、形象地说
在地表(或地表以上)用仪器观测异常，研究 分析异常与异常源的关系，
可以解决以下的问题：
●地质体的形状参数
●地质体的产状参数（如地质体的空间位 置、埋深、走向、倾角等）
❖按物性参数分类 ❖按工作环境分类 ❖按探测对象分类 ❖按场源性质分类
1、按物性参数分类
重力勘探 磁法勘探 电法勘探 地震勘探 放射性勘探 地热勘探
以岩矿石的密度差异为基础 以岩矿石的磁性差异为基础 以岩矿石的电性差异为基础 以岩矿石的弹性差异为基础 以岩矿石的放射性差异为基础 以岩矿石的温度差异为基础
2、地质工作的各个阶段 （1）在小比例尺的地质填图：探测结晶基底起 伏及内部构造；划分大地构造单元（如槽、台 界线）；研究沉积岩构造、追索深大断裂。

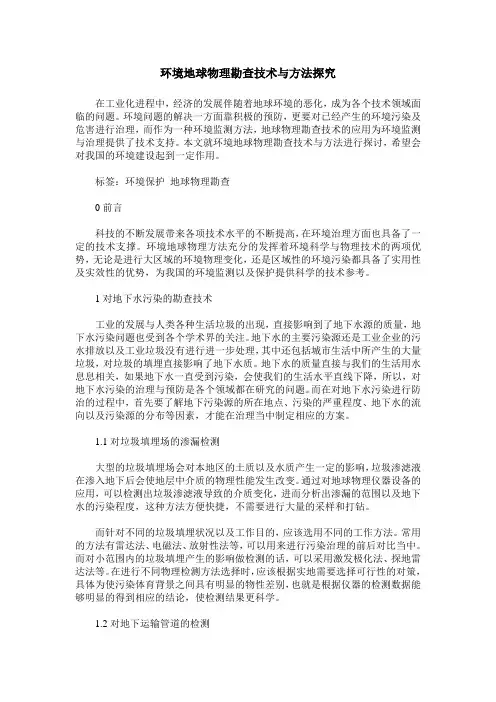

环境地球物理勘查技术与方法探究
环境地球物理勘查技术与方法探究在工业化进程中，经济的发展伴随着地球环境的恶化，成为各个技术领域面临的问题。
环境问题的解决一方面靠积极的预防，更要对已经产生的环境污染及危害进行治理，而作为一种环境监测方法，地球物理勘查技术的应用为环境监测与治理提供了技术支持。
本文就环境地球物理勘查技术与方法进行探讨，希望会对我国的环境建设起到一定作用。
标签：环境保护地球物理勘查0前言科技的不断发展带来各项技术水平的不断提高，在环境治理方面也具备了一定的技术支撑。
环境地球物理方法充分的发挥着环境科学与物理技术的两项优势，无论是进行大区域的环境物理变化，还是区域性的环境污染都具备了实用性及实效性的优势，为我国的环境监测以及保护提供科学的技术参考。
1对地下水污染的勘查技术工业的发展与人类各种生活垃圾的出现，直接影响到了地下水源的质量，地下水污染问题也受到各个学术界的关注。
地下水的主要污染源还是工业企业的污水排放以及工业垃圾没有进行进一步处理，其中还包括城市生活中所产生的大量垃圾，对垃圾的填埋直接影响了地下水质。
地下水的质量直接与我们的生活用水息息相关，如果地下水一直受到污染，会使我们的生活水平直线下降，所以，对地下水污染的治理与预防是各个领域都在研究的问题。
而在对地下水污染进行防治的过程中，首先要了解地下污染源的所在地点、污染的严重程度、地下水的流向以及污染源的分布等因素，才能在治理当中制定相应的方案。
1.1对垃圾填埋场的渗漏检测大型的垃圾填埋场会对本地区的土质以及水质产生一定的影响，垃圾渗滤液在渗入地下后会使地层中介质的物理性能发生改变。
通过对地球物理仪器设备的应用，可以检测出垃圾渗滤液导致的介质变化，进而分析出渗漏的范围以及地下水的污染程度，这种方法方便快捷，不需要进行大量的采样和打钻。
而针对不同的垃圾填埋状况以及工作目的，应该选用不同的工作方法。
常用的方法有雷达法、电磁法、放射性法等，可以用来进行污染治理的前后对比当中。
地球物理勘探讲义
处理的目的：消除因重力测量和对相对测量结果进行校 正时引入的各种偶然误差，或与勘探目标无关的近地表 小型密度不均匀体的干扰；从叠加异常中提取有勘探目 的引起的目标异常。
正常场（纬度）校正
重 力
1、重力观测结果的校正
地形校正 中间层校正
资
高度校正
料 2、异常数据的平滑处理
的 3、区域场分离（区域校正）
任丘古潜山带重力 异常和地震构造图 1-布格重力异常 2-二次微商 3-四次微商 4-地震构造图
• 第一节 重力勘探方法 • 第二节 磁力勘探方法 • 第三节 电法勘探方法 • 第四节 地化勘探方法 • 第五节 综合物探方法
第二节 磁力勘探方法 一、概述 二、磁力勘探的方法原理 三、磁测资料的解释与应用
地球的形状
1－大地水准面；2－地球自然表 面；a－为 三层： 地壳、地幔和地核。重力 异常的分布与构成地壳物质的密 度分布有着密切的关系，即与地 质构造和矿产分布密切相关。为 此，我们是根据重力异常分布特 征来探求引起各类异常的地质原 因，如地质构造和有用矿产； 根 据重力异常特征划分地台、地槽、 沉积盆地、隆起、断层、侵入体、 盐丘等。再对异常作某种数字处 理可以进一步确定含油气面积以 及它们的产状要素。此即重力异 常的解释问题。
1Gal=10-6Gal
如果从某点重力观测值中减去正常重力值，再把地球 表面起伏引起的重力变化校正掉（即布格校正），就 只剩下地下物质不均匀造成的重力变化，称其为布伽 重力异常，简称布伽异常或重力异常。布伽重力异常 图是重力勘探提供解释的基础资料，它与地壳上层的 岩石成分及其成层条件有关。在含油气盆地内布伽重 力异常一般只有正常重力值的百万分之几到百万分之 几十，需要灵敏度很高的重力仪进行测量，一般煤矿 采空区形成微重力异常。
工程测量01绪论
一、测绘学介绍 （一）定义
测绘学是研究地球形状和大小、确定地球表面（包 括空中、地表、地下和海洋）物体的空间位置，以及 对于这些空间位置信息进行处理、储存、管理的科学。
它包括测量和制图两项主要内容。
测绘学按照研究对象及采用技术的不同，又可分为 下列学科：
1、大地测量学 2、摄影测量学 3、工程测量学 4、海洋测量学 5、地图制图学
1:298.3
1940年前苏联
IUGG-75 WGS-84
6378140 6378137
6356755.3 6356752
1:298.257 1:298.257223563
1979年国际大地 测量与地球物理
联合会
1984年美国
第9页/共32页
2024/7/22
9
第二节 地面上点位的确定
图1-2 大地坐标系
第16页/共32页
16
第三节 用水平面代替水准面的限度
二、地球曲率对高程的影响
如图1-7所示，地面点B′在球面和水平面上的投影分别为B和C，并设这两 点的高差为Δh，从图中可以看出，∠CAB=α/2，因该角很小，若以弧度表 示，则有：
放样方法：方向交会法、距离交会法、方向距离交会法、极坐标法、坐 标法、偏角法、偏距法、投点法等。
仪器：光学、电子经纬仪、水准仪、全站仪以及GPS技术等。
第5页/共32页
2024/7/22
5
第一节 概述
（4）建筑物竣工测量
竣工测量：工程建设项目竣工验收时所进行的测量工作。 目的：根据控制网点测定已有建筑物的实际位置以及部分建筑物 的几何形体，以检验施工质量，为工程的验收、决算、维护等工作 提供依据。 竣工测量的成果主要包括：竣工总平面图、分类图、辅助图、断 面图以及道路曲线元素、细部点坐标、高程明细表等。
环境与工程地球物理勘探02第一章 环境与工程物探的物质1
目前地震勘探中主要利用纵波，但横波和 瑞雷面波在工程勘探中研究岩体力学性质是很 重要的。
纵波速度最快，能量高，频率高。爆炸时 主要产生纵波，故地震勘探几乎就是纵波勘探 ，今后如不加特指，地震波皆指纵波。横波速 度低，能量低。来自同一界面的横波总比纵波 到达晚，以续至波形式出现，但它分辨率高。 此外，若能测定横波的速度VS作为补充资料， 就可根据VP和VS计算弹性模量，并可判别孔隙 性岩石的孔隙度与孔隙中流体的性质。横波法 一直在发展过程中。
σ=E·ε
(1-2)
式中E是比例系数，称为弹性模量或杨氏模量。
当杆沿纵向拉伸时，产生轴向应变。与此同时，横向 却发生压缩，产生横向应变为二者之比值为ν：
d
d l l
(1-3)
式中ν称为泊松系数或泊松比。它表示纵向应变为 一单位时的横向应变。对于大多数岩石来说，ν约在 0.25左右。
E与ν只与物体的性质有关，而与其形状无关。它们表征了 物体的弹性性质，是物体的弹性常数。(1-2)式是虎克定律在这 种简单情况下的表达式。
K
P V /V
可得
K
2 3
(1-6)
剪切模量(即刚度) μ等于剪应力与剪应变之比。 总之，拉梅系数λ及μ及常用的四个弹性常数E、ν 、K及μ中，若已知二个，则其余的就已决定。换言之 ，这些常数中只有两个是独立的。表1-1为几种常见介 质的弹性模量。
表1-1 几种介质的弹性模量
参量 材料名称
在弹性限度内，外力既然能引起物体形变，为什 么不能使物体无限制地形变下去呢？外力去掉以后， 物体又为什么能恢复原状呢?
图1-1 (a)体积形变；(b)形状形变
工程地球物理勘探概念
工程地球物理勘探概念1.引言1.1 概述概述工程地球物理勘探是一种通过应用物理原理和方法，在工程建设、环境保护和资源勘查等领域对地下地质情况进行探测和分析的技术手段。
它旨在获取有关地下构造、岩层性质、水文地质特征以及其他相关信息，以提供给工程设计、施工、环境评估等工程决策的依据。
工程地球物理勘探利用地球物理学的原理和技术手段，包括地震勘探、电磁勘探、重力勘探、磁力勘探和测井等方法，对地下的物理性质进行探测和解释。
通过测量地球物理参数的变化和分布，可以对地下的地质构造、岩层结构以及水文地质条件进行反演和解释。
工程地球物理勘探在工程建设中具有广泛的应用。
在地铁、桥梁、隧道等工程项目中，工程地球物理勘探可以提供地下地质情况的详细和准确的信息，帮助设计者预测地下的复杂条件和存在的风险，从而选择合适的建设方案和施工方法。
在水利工程和地下水资源勘查中，工程地球物理勘探可以揭示地下水文地质条件，为地下水资源的合理开发和利用提供科学依据。
在环境保护和污染治理方面，工程地球物理勘探可以通过检测和监测地下污染物的分布和迁移，帮助制定防治策略和提供环境评估的依据。
本文将详细介绍工程地球物理勘探的定义、应用领域以及其重要性和未来发展方向。
通过对工程地球物理勘探的深入了解，可以更好地认识和利用地下的地质资源，实现工程建设和环境保护的可持续发展。
同时，也能为相关领域的科研工作者提供参考和借鉴，推动工程地球物理勘探技术的创新与进步。
1.2 文章结构文章结构是指文章的整体组织框架和内容安排方式，它对于读者的阅读体验和理解文章的逻辑思路非常重要。
本文的结构主要包括引言、正文和结论三个部分。
引言部分主要介绍本文的背景和概述，引发读者对工程地球物理勘探的兴趣。
在引言部分还需要明确本文的目的，即为什么进行工程地球物理勘探的概念阐述，以便读者了解文章的写作动机和预期成果。
正文部分是文章的主体内容，用来详细介绍工程地球物理勘探的概念及其应用领域。
地球物理勘探(绪言)
绪言1．物探及其分类工程与环境物探是地球物理勘探在工程、水文及环境地质工作中的一个应用分支。
地球物理勘探是通过观察和研究各种地球物理场的变化来解决地质问题的一种勘查方法。
所谓地球物理场，是指存在于地球内部及其周围的、具有物理作用的物质空间。
例如，地球内部及其周围具有重力作用的物质空间，称为重力场；天然或人工建立的具有电(磁）力作用的物质空间称为电(磁）场；质点振动传播的物质空间，称为弹性波场等等。
组成地壳的不同岩土介质往往在密度、弹性、电性、磁性、放射性及导热性等方面存在差异，这些差异将会引起相应的地球物理场在空间(或时间)上的局部变化，这种变化称为地球物理异常。
地球物理勘探就是通过专门的仪器，观测这些地球物理异常，取得它们的分布及形态等有关地球物理资料，然后结合已知地质资料进行分析研究，推断地下地质构造，或确定岩土介质的性质，从而达到解决地质问题的目的。
物探方法与地质方法在工作原理上是截然不同的。
地质方法是以岩石学、构造地质学、工程地质学、水文地质学等理论为基础，对岩土露头或岩芯等直接进行观察；物探方法则是以各种地球物理场的理论为基础，凭借仪器对地质构造或岩土介质引起的地球物理异常进行观测，而不是直接观测地质构造或岩土介质本身，因此它是一种间接的方段。
物探方法的主要特点是可以透过覆盖地层寻找隐伏地质构造或了解岩土介质的分布。
因此它比钻探等其它直接的地质勘查手段具有快速、经济的优点，已被各系统各部门广泛采用，并成为一种不可缺少的重要手段。
随着现代科学技术的蓬勃发展，根据其所研究地球物理场的不同，物探方法通常可分为以下几大类：(1)以介质弹性差异为基础，研究波场变化规律的地震勘探和声波探测；(2)以介质电性差异为基础，研究天然或人工电场(或电磁场)的变化规律的电法勘探；(3)以介质密度差异为基础，研究重力场变化规律的重力勘探；（4）以介质磁性差异为基础，研究地磁场变化规律的磁法勘探；(5)以介质中放射性元素种类及含量差异为基础，研究幅射场变化特征的核地球物理勘探；(6)以地下热能分布和介质导热性为基础，研究地温场变化的地热勘探等。
第三章地球物理勘探
地质储量的百分数。
• 综合含水率：指油田日产水量与日产液量之比。
• 容积法：指利用油（气）藏地下资料，以确定油
（气）藏储油（气）体积来计算油（气）地质储
量的方法。
PPT文档演模板
第三章地球物理勘探
石油原始地质储量：
N=100Ao h (1-Swi ) o / Boi A—含油（气）面积：指含油（气）边界线在平
• 地面地形研究：地质勘探、遥感技术。
• 地球物理化学勘探：重力、磁力和地震勘探。
• 钻探井：取岩心、岩屑和测井等，然后进行评价。
• 对有工业开采价值的油藏实施开发。
PPT文档演模板
第三章地球物理勘探
第一节 油气勘探方法
对油气勘探来说，虽然最终目的是寻找油气田，
但是工作一开始却不能直接进行油气田的勘探工
2 地球物理测井法
地球物理测井简称“测井”。它是通过钻井所钻 井孔而进行的各种测井工作。其中包括电阻率测 PPT文档井演模板 、自然电位测井、放射性测井和第三声章地球波物理勘测探 井等。
（三）地球化学勘探法
地球化学勘探法简称“化探”。其中包括气测 法、沥青法、细菌法等。其主要原理是：当地下 有油气藏存在时，油气就会向上扩散，尽管数量 有限，但在漫长的地质历史过程中，总会在地表 土壤或岩石中出现一些烃类气体、微量沥青以及 与烃类有关的细菌、元素和盐类等等。
（2）解决的问题
• 研究岩石和构造等的地质问题；
P•PT文档研演模板 究区域的石油地质条件；
第三章地球物理勘探
• 研究油气藏形成的可能性；
• 对油气资源进行远景评价（资源量=生油量生聚 系数）
2 地下地质研究
（1）研究方法：钻参数井
• 钻井岩屑（录井资料）
环境工程概论教学课件曲向荣第1章绪论
国内外环境保护政策实施效 果比较
对比国内外典型环境保护政策的实施效果，分析其 差异及原因。
环境保护政策优化建议
基于评估结果，提出针对我国环境保护政策 的优化建议，包括完善政策体系、加强法规 执行、推广环保技术等。
04 可持续发展理念与实践
可持续发展理念产生背景及内涵
04
解决环境问题途径与方法
政策法规
制定和完善环境保护法律法规 ，加强环境监管和执法力度。
科技创新
推动环保技术创新和产业升级 ，发展绿色经济和循环经济。
公众参与
加强环境教育和宣传，提高公 众环保意识和参与度。
国际合作
加强国际环保合作，共同应对 全球性环境问题。
03 环境保护政策与法规
国际环境保护政策与法规概述
能量梯级利用原理及应用举例
原理
能量梯级利用原理是指在能量利用过 程中，应按照能量品位的高低顺序进 行利用，提高能源利用效率。
热电联产技术
利用高品位的热能发电，同时将低品 位的热能用于供暖和制冷，实现能量 的梯级利用。
余热回收技术
对工业生产过程中产生的余热进行回 收，用于预热原料、生产蒸汽或发电 等，提高能源利用效率。
特点
综合性强，涉及领域广泛；以防治环 境污染为核心；注重实践性和应用性 。
环境工程发展历程
初级阶段
20世纪50年代以前，以治理污染为主，技术手段较 为单一。
发展阶段
20世纪50年代至70年代，环境工程逐渐发展成为一 门独立的学科，技术手段不断丰富。
成熟阶段
20世纪80年代至今，环境工程进入成熟阶段，形成 了较为完善的理论体系和技术体系。
自然资源枯竭
地球物理勘探-绪论
无人区高精度重力勘探
野外试验
工程实例
某矿区重力异常
重力异常
重力资料 反演结果 109.0地震剖面-234.6km
德州凹陷
宁津凸起
无棣凸起
磁镇洼陷
林樊家洼陷
东营凹陷
（二）磁法勘探 磁法勘探：通过分析岩矿石的磁性
差异，探测和研究天然磁场及人工磁 场的变化（磁异常），探查地质构造 和矿产资源。
地球物理勘探
应用地球物理学课程内容
第一部分、绪论 第二部分、地震勘探 第三部分、电法勘探 第四部分、重磁勘探
第五部分、地球物理测井
第一部分 绪论
1.地球3.物探的分类 4.物探方法解决地质问题的条件 5.物探的发展简史及趋势
1.应用地球物理学定义
⑤ 放射性勘探
本法是以自然界中某些元素具有天然的和
人工激发的核辐射特性为基础, 应用核探测技
术观测；研究核辐射场的分布规律以实现地质
勘查目标的一种物探方法。本法主要用于寻找
具有放射性的铀、钍矿床及其他金属与非金属
矿床,还可用于寻找油气田、煤田、地下水，
以及用于环境监测等。
⑥ 地热测量法
本法是以不同岩、矿石间导热性的差异
随着世界上其他先进工业国家应用地球物 理学的迅速发展，我国的物探事业也紧紧跟上， 各种分支物探方法均逐渐形成与发展起来。当 然，我国的物探工作，在解放〈 1949 年〉前 的基础十分薄弱，仅有少数地球物理学家李善 邦、顾功叙、翁文波等在湖南、云 南、甘肃 等省少数几个矿区进行过零星的重力法、磁法 和电法工作，规模较小，而且有些是属于试验 研究性质的。
(3)按地质目标分类
① ② ③ ④ ⑤ 金属与非金属物探（简称金属物探） 石油与天然气物探（简称石油物探） 水文与工程物探（简称水工物探） 煤田物探 城市与环境物探（简称环境物探）
《地球物理勘探》课件
应用：广泛应用于地质调查、 矿产勘探、工程勘察等领域
优点：分辨率高、探测深度大、 不受地形和地表覆盖物影响
缺点：需要专业的设备和技术 人员，成本较高
电法勘探技术
原理：利用地下岩石和矿物的电性差异进行勘探 应用：广泛应用于地质调查、矿产资源勘探等领域 优点：分辨率高、探测深度大、不受地形限制 技术类型：包括电阻率法、电磁法、电导率法等
地震勘探技术
原理：利用地震波在地下传播时遇到不同介质产生的反射、折射和散射等现象，来探测 地下地质结构
应用：广泛应用于石油、天然气、煤炭等矿产资源的勘探和开发
技术特点：分辨率高、探测深度大、成本低、效率高
发展趋势：随着科技的发展，地震勘探技术也在不断进步，如三维地震勘探、高分辨率 地震勘探等。
矿产资源勘探：通过地球物 理方法寻找金属、非金属等 矿产资源
地下水勘探：通过地球物理 方法寻找地下水资源，为水 资源管理和利用提供依据
工程地质勘探：通过地球物 理方法评估工程地质条件， 为工程建设提供依据
环境地质勘探：通过地球物 理方法评估环境地质条件， 为环境保护和治理提供依据
地球物理勘探在科学研究中 的应用：如地壳构造、地震 预测、火山监测等
THANKS
汇报人：
应用：在地球物理勘探中的应 用，如石油、天然气、矿产等 资源的勘探和开发
Part Five
地球物理勘探案例 分析
石油地球物理勘探案例
案例背景：某油田需要进行地球物理勘探，以确定地下石油储量 勘探方法：采用地震勘探、重力勘探、磁法勘探等方法 勘探结果：发现地下石油储量丰富，具有开采价值 勘探意义：为油田开发提供了科学依据，提高了开采效率和效益
数据处理
数据采集：通过地震、重力、磁力等方法获取原始数据 数据预处理：对原始数据进行滤波、去噪等处理 数据分析：利用各种地球物理模型和算法对数据进行分析 数据解释：根据分析结果，解释地下地质结构和资源分布情况 数据可视化：将分析结果以图表、图像等形式展示出来，便于理解和交流
地球物理勘探(王永刚)01 第一章 绪论
第 1章 绪 论
一、石油勘探的主要方法
1、地质法（Geological）——露头岩石、井孔岩心； 在矿产调查中，地质方法是研究成矿的地质条件、 地质环境和地质作用，实现找矿的一种方法。
第 1章 绪 论
2、地球物理勘探（物探）法（Geophysical Prospecting）——地表或水域覆盖区；连续 测量、间接勘探
第 1章 绪 论
重力勘探是在地表观测由于地下岩矿石存在密度差 异而引起的重力场的变化，通过对观测资料的处理和 解释，达到反求地下构造的一种勘探方法，其地球物 理前提条件是：地下岩矿石存在密度差异。 所依据讨论的物理场是重力场。重力场是一种位场， 即场的变化只与空间变化有关，与时间无关。 主要用于区域勘探。 主要应用领域：能源工业，国防工业，测绘工业。
第 1章 绪 论
华北平原 布格重力 异常图 （单位： mGal）
第 1章 绪 论
重力异常解释的工作步骤
（1）阐明引起异常的地质因素—确定异常是地壳深部 还是浅部地质因素的反映；是矿体还是构造或其他不 均匀体（如侵入体、岩性变化等）引起的。 （2）对异常进行划分—找矿时就是要将地壳浅部的构 造或矿体引起的异常从深部因素引起的区域场中分离 出来；研究地壳深部构造时，则要划分出的异常是反 映地壳深部因素的区域性异常。 （3）计算地质体产状参数—根据重力资料估计产生异 常的地质体的形状、产状和空间位置，并在此基础上 对异常做进一步的定量解释，以确定探测对象的产状 要素及其在地下的赋存形态。
第 1章 绪 论
（2） 研究沉积盖层内部构造 绝大多数的油气藏都在沉积盖层中，多数沉积盖 层构造与基底构造、断裂活动、乃至火成岩活动有 关，因此通过研究结晶基岩可以间接寻找沉积岩构 造。 主要体现：①盖层构造与基底高点具有继承关系； ②根据断层的存在及其性质可以推断与其相关的构 造，如滚动背斜；③沉积盆地后期的岩浆侵入可以 在盖层中造成正构造形态，此时，沉积盖层构造的 核部是火成岩体。
地球物理勘探与工程物探
地球物理勘探与工程物探一、地球物理勘探分类（一）地球物理学地球物理学是运用物理学的原理和方法来研究地球的学问，是一门横跨物理学和地质学的边缘、交叉科学。
地球物理学所研究的对象极为广泛，上达数百公里高空的游离层，下至地球深处，包括重力、电场、地磁、地震和放射性等物性特征，都属于其研究的领域和对象。
（二）地球物理勘探将研究地球的各种物理方法用来寻找地下矿藏，或者用来探测岩体的赋存状况，以满足工程建设的需求，就产生了应用地球物理学，或称为地球物理勘探，简称物探。
地球物理勘探是以地下岩体的物理性质的差异为基础，通过探测地表或地下地球物理场、分析其变化规律，来确定被探测地质体在地下赋存的空间范围(大小、形状、埋深等)和物理性质，达到寻找矿产资源或解决水文、工程、环境问题为目的的一类探测方法。
（三）地球物理勘探分类（1）按探测对象、应用领域的不同，物探可分为：①石油物探②煤田物探③金属非金属物探④放射性物探⑤水文物探⑥工程物探⑦环境物探（2）按工作环境的不同，物探可分为：①地面物探②航空物探③海洋物探④地下物探二、地球物理勘探方法根据所探测对象（如岩溶、构造、矿体等各类目的体以及地层等）的物理性质的不同，可将地球物理勘探分为重力勘探、磁法勘探、电法勘探、放射性勘探、地震勘探、地球物理测井和地热勘探等多种方法。
（一）重力勘探重力勘探是研究由地下岩层与其相邻层之间、各类地质体与围岩之间的密度差而引起的重力场的变化(即“重力异常”)来勘探矿产、划分地层、研究地质构造的一种物探方法。
重力异常是由密度不均匀引起的重力场的变化，并迭加在地球的正常重力场上。
重力观测方法主要有动力法和静力法两种。
⑴动力法是观测物体的运动，直接测定的量是时间。
⑵静力法是观测物体的平衡，直接测定的量是线位移或角位移。
静力法只能用于重力的相对测定，是目前重力勘探中用于重力测定的唯一方法。
（二）磁法勘探磁法勘探是研究由地下岩层与其相邻层之间、各类地质体与围岩之间的磁性差异而引起的地磁场强度的变化(即“磁异常”)来勘探矿产、划分地层、研究地质构造的一种物探方法。
【初中地理】地球物理勘探
【初中地理】地球物理勘探地球物理学用物理学的原理和方法，对地球的各种物理场分布及其变化进行观测，探索地球本体及近地空间的介质结构、物质组成、形成和演化，研究与其相关的各种自然现象及其变化规律。
在此基础上为探测地球内部结构与构造、寻找能源、资源和环境监测提供理论、方法和技术，为灾害预报提供重要依据。
已故著名地球物理学家赵九章先生是这样形容地球物理学的上穷碧落下黄泉、两处茫茫都不见。
地球物理学的研究内容总体上可以分为应用和理论地球物理两大类，属于地球物理学一级学科（代码及名称：0708）。
勘探方法地理物理勘探所给出的是根据物理现象对地质体或地质构造做出解释推断的结果，因此，它是间接的勘探方法。
此外，用地球物理方法研究或勘查地质体或地质构造，是根据测量数据或所观测的地球物理场求解场源体的问题，是地球物理场的反演的问题，而反演的结果一般是多解的，因此，地球物理勘探存在多解性的问题。
为了获得更准确更有效的解释结果，一般尽可能通过多种物探方法配合，进行对比研究，同时，要注重与地质调查和地质理论的研究相结合，进行综合分析判断。
人类居住的地球，表层是由岩石圈组成的地壳，石油和天然气就埋藏于地壳的岩石中，埋藏可深达数千米，眼看不到，手摸不着，所以，要找到油气首先需要搞清地下岩石情况。
怎样才能搞清地下岩石的情况呢？这要从岩石的物理性质谈起。
岩石物理性质是指岩石的导电性、磁性、密度、地震波传播等特性，地下岩石情况不同，岩石的物理性质也随之而变化。
各种物理性质都表现为一种或几种不同的物理现象，如导电性不同的岩石在相同的电压作用下，具有不同的电流分布；磁性不同的岩石，对同一磁铁的作用力不同；密度不同的岩石，可以引起重力的差异；振动波在不同岩石中传播速度不同等。
运用现代技术，完全可以记录到上述物理现象的变化，进而可以了解地下岩石的性质及其分布规律，达到寻找地下油气的目的。
我们把这种以岩石间物理性质差异为基础，以物理方法为手段的油气勘探技术，称为地球物理勘探技术，简称物探技术。
