城域网组网技术交流资料
城域网下的WLAN组网技术探讨

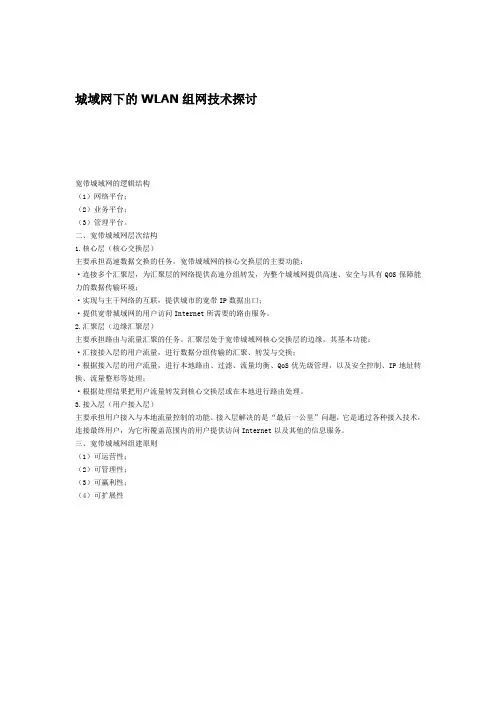

城域网下的WLAN组网技术探讨
宽带城域网的逻辑结构
（1）网络平台；
（2）业务平台；
（3）管理平台。
二、宽带城域网层次结构
1.核心层（核心交换层）
主要承担高速数据交换的任务，宽带城域网的核心交换层的主要功能：
·连接多个汇聚层，为汇聚层的网络提供高速分组转发，为整个城域网提供高速、安全与具有QOS保障能力的数据传输环境；
·实现与主干网络的互联，提供城市的宽带IP数据出口；
·提供宽带城域网的用户访问Internet所需要的路由服务。
2.汇聚层（边缘汇聚层）
主要承担路由与流量汇聚的任务。
汇聚层处于宽带城域网核心交换层的边缘，其基本功能：
·汇接接入层的用户流量，进行数据分组传输的汇聚、转发与交换；
·根据接入层的用户流量，进行本地路由、过滤、流量均衡、QoS优先级管理，以及安全控制、IP地址转换、流量整形等处理；
·根据处理结果把用户流量转发到核心交换层或在本地进行路由处理。
3.接入层（用户接入层）
主要承担用户接入与本地流量控制的功能。
接入层解决的是“最后一公里”问题，它是通过各种接入技术，连接最终用户，为它所覆盖范围内的用户提供访问Internet以及其他的信息服务。
三、宽带城域网组建原则
（1）可运营性；
（2）可管理性；
（3）可赢利性；
（4）可扩展性。
宽带IP城域网技术资料
• 采用 ATM技术组建 IP城域网，能充分利 用ATM技术的优点，灵活组网。 • 传统电信运营商在组建城域网时大多都 采用IP over ATM网络的技术 。
相对IP技术来说， 采用ATM承载IP业务存在的缺点：
• 所有进入 ATM 网络的 IP 包都需要分割成固定长 度的信元，造成开销大、传输效率低； • 无连接的 IP 网络同面向连接的 ATM 存在差异， 要在一个面向连接的网络上承载一个无连接的业 务，需解决呼叫建立时间、连接持续期等问题， 造成协议和网络管理非常复杂； • ATM是以 ATM 地址来寻址的， IP 通信是以 IP地 址来寻址的， IP 地址和 ATM 地址之间的映射是 一个很大的难题； • 基于 ATM 实现的 IP网络的带宽受限于 ATM 网络 技术本身，这对于超大规模的骨干网不太合适。
• 以太网技术具有非常好的扩展性， 可以非常方便地扩展用户的数量， 同时其统计复用功能大大提高了 网络中继带宽的利用率。 • 总之，这种方案效率高，设备简 单、易维护，而且价格低廉。
• 以太城域网而言，最困难的是如何在无连 接 的 IP 网 上 提 供 端 到 端 的 连 接 ， 仿 真 TDM电路。 • 同时，以太网技术用于建设公共电信网， 必须满足对电信网的几个基本要求：①高 可靠性；②可提供服务等级协议（SLA） ；③高可扩展性；④用户管理。 • 从目前情况来看，以太网技术在用户管理 和网络可靠性方面，还不能满足电信网络 的要求。
SDH网+IP业务网系统的优点：
• SDH 功能使其从成本、占用空间、业务供应速 度等各方面均优于一般的 SDH 设备，而它又能 同时支持IP业务，起路由器的作用； • 支持MPLS，并且可以方便地将输出复用到SDH 通道中； • 在 TDM 通道上可以传输 ATM、FR，支持多业 务。 • 缺点为：较适合传统运营商用来发挥其已有的 SDH 网络资源扩展 IP 业务，但是组网不灵活， 这是因为 IP 数据业务和 TDM 时分业务发展极不 平衡，扩容组网只能以 IP 业务发展为主导来考 虑，势必造成设备资源的浪费。
城域网的组网技术及解决方式
城域网的组网技术及解决方式城域网的组网技术及解决方式摘要：IP城域网是在一个城市范围内提供宽带数据及多媒体业务、用于接入用户和发展增值业务的综合数据网络。
随着互联网市场的发展，用户对互联网质量的要求日益提高，而互联网网络结构直接影响到互联网质量，因此，如何对原有网络进行优化，就成为提高互联网质量的关键问题所在，文章介绍了宽带IP城域网组网技术及解决方案。
关键词：带宽;组网;城域网;posIP城域网正逐渐成为宽带舞台的新宠。
宽带运营商的IP城域网建设思路及技术方案对运营商至关重要。
如何建设一个能够提供统一的多业务的网络平台，成为运营商应对当前激烈竞争的重要选择。
1 概念1.1 宽带IP城域网城域网在通信发展过程中扮演着重要的角色，为满足网络接入层带宽大幅度增长的需求而建立的综合业务网。
IP城域网的概念是由计算机网络化而来，指介于广域网和局域网之间，在城市及郊区范围内实现信息传输与交换的一种网络。
这里所说的IP城域网，是指覆盖城市范围、为全市各类用户提供宽带接入的数字通信网络。
对一个城市而言，IP城域网的建设是其信息化基础设施的重要组成部分：从技术和运营模式来看，IP城域网是计算机网络和传统电信网络的融合;从技术发展的趋势来看，IP城域网将会是传统电信体系发展的必然趋势。
1.2 带宽“带宽”有以下两种不同的意义：①指信号具有的频带宽度。
信号的带宽是指该信号所包含的各种不同频率成分所占据的频率范围。
②在计算机网络中，带宽用来表示网络的通信线路所能传送数据的能力，因此，网络带宽表示在单位时间内从网络中的某一点到另一点所能通过的“最高数据率”。
在网络中有两种不同的速率：信号(即电磁波)在传输媒体上的传播速率(m/s或km/s);计算机向网络发送比特的速率(Bit/s)。
2 宽带IP城域网的组网技术目前，宽带IP城域网组网技术主要有：ATM技术、POS、千兆以太网(GE)，还有融合了IP路由和ATM交换特点的MPLS技术。
无线城市城域网组网方式探讨
无 线 城 市 城 域 网 组 网 方 式 探 讨
徐 民 王 镭 杨 春 泽
中国电信股份 有 限公司 南京分公 司
南京
２１ ０ ８ ０ ０
１ 引 言
在 目前 无 线 宽 带 城 市 的 建 设 中 ， 基 于 Ｉ Ｅ ｇ ２ １ 协 议 的 Ｗ ｉＦ 已 成 为 无 线 ＥＥ ０ ． ｌ — ｉ 接 入 的 重 要 手 段 。 目前 ，ｗ ｉ Ｆ 有 Ｆ — ｉ ＡＴ ＡＰ
（ ）集 Ｊ勺网 络 管 理 功 能 ， 集 ＡＰ 数 ３ Ｉ自 据 统 计 、用 户 控 制 为 一 。 体
（ ＡＰ ） 瘦 ）两 种 组 网 方 式 。
在 １ ＥＥＥ ０ Ｉ ８ ２． １协 议 正 式 推 广 应 用
（４ ）提 供 丰 富 的 增 值 业 务 ， 如 无 线
从 ＡＣ 下 载 最 新 的 软 件 版 本 及 配 置 ；
５）ＡＰ开 始 同 ＡＣ 交 互 用 户 的
三层 转 发 。
目 前 ， 由 于 ＡＣ 作 为 认 证 点 在
数 据 报 文 ，开 始 正 常 工 作 。 （ ）Ｄ Ｓ 方 式 ２ Ｎ 当 Ｄ Ｈ 服 务 器 不 支 持 ＣＰ ｏ ｔｏ 的 功 能 或 ＤＨＣＰ服 务 器 ｐ ｉｎ Ｘ
户 的 网 关 ， 无 线 交 换 机 可 以 将 不 同 的 用 户 组 分 配 到 指 定 的 ＶＬＡＮ 。 无 线 交 换 机
２ ４ 丁 Ｌ Ｃｏ
ＵＮ Ｉ ＡＴＩ Ｓ Ｃ ｏ Ｔ ｅ
ｏＬ ＧＹ／ ｏ
囝
电信技 求
将 户 的 数 据 包 进 行 一 层 透 传 。 － ＡＣ 的 三 层 部 署 是 指 将 无 线 交 换 ＪＬ 为 认 征 计 费 点 ， 相 对 于 ０作 ＢＡ Ｓ 设 备 ， 无 线 交 换 机 是 无 线 用 户 的 网 关 。 无 线 交 换 机 在 用 户 通 过 认 证 后 ， 将 户 的 数 据 包 通 过
城域数据网基础知识培训
城域数据网基础知识培训一、城域数据网的定义和组成城域数据网是一种覆盖城市范围的高速数据通信网络，主要用于连接大型企业、政府机构和重要公共设施。
城域数据网通常由光纤、微波通信和其他传输技术构成，具有高速、大容量和可靠性等特点。
城域数据网通常包括以下几个基本组成部分：1.核心网：城域数据网的核心是由高速光纤、微波通信等技术构建的数据传输网络，负责城域数据网内各个地区之间的数据传输和交换。
2.接入网络：城域数据网的接入网络是连接用户终端设备和核心网的部分，通常采用光纤接入、以太网接入等技术，负责连接用户终端设备和城域数据网。
3.用户终端设备：城域数据网连接的各种终端设备，包括计算机、服务器、路由器等，是城域数据网中最基本的组成部分。
二、城域数据网的特点和优势城域数据网相比于局域网和广域网具有以下几个显著的特点和优势：1.覆盖范围广：城域数据网的覆盖范围通常在几十到几百公里之间，可以满足城市范围内不同地区的数据通信需求。
2.数据传输速度快：城域数据网采用了先进的传输技术，具有高速、大容量的数据传输能力，可以满足大规模数据传输的需求。
3.高可靠性：城域数据网采用了多种冗余和备份机制，可以有效保障网络的可靠性和稳定性。
4.灵活扩展：城域数据网可以根据实际需求进行灵活扩展和升级，可以满足不同规模和性能的需求。
三、城域数据网的应用场景城域数据网广泛应用于城市的各个领域，包括政府机构、企业、教育、医疗、金融等。
城域数据网的主要应用场景包括以下几个方面：1.政府机构：城域数据网可以为政府机构提供高速、安全、稳定的数据通信服务，实现政务信息化和数字化办公。
2.企业网络：城域数据网可以为企业提供高速、大容量的数据传输网络，支持企业内部的信息共享和协同办公。
3.教育和医疗：城域数据网可以为学校、医院等机构提供高速、稳定的数据通信网络，支持教育教学和医疗服务的信息化。
4.金融领域：城域数据网可以为银行、证券等金融机构提供安全、可靠的数据传输网络，支持金融业务的高效运行。
全业务城域网组网演进探讨
可 见 ． 去完全 不 同的 固定 和无线 业务 ， 过 如今 由于业 务
收 稿 日期 ： ００ ０ — １ ２ １— ２ １
３ 。。 ４ Ｔ Ｔ ６ ｌ １／ ／ Ｐ ２ ０。
陈 磊； 电信 传 输
全 业 务 城 域 网 组 网 演进 探 讨 Ｔ ｌｃ ｍｍｕ ｉａｉｎ Ｔａ ｓ ｓ ｉｎ ｅ ｏ ｅ ｎｃ ｔ ｒｎ ｍｉ ｏ ｏ ｓ
摘
要：
关键 词 ：
回程网 ； 域网 ； Ｔ Ｐ Ｐ Ｎ； ＯＮ； Ｓ Ｑｏ
中图分类号 ：Ｎ １ Ｔ ９ ５
文献 标 识 码 ： Ａ 文章 编 号 ：０ ７ ３ ４ （ ０ ） ４ ０ ３ — ４ １０ — ０ ３２ １ ０ — ０６ ０ ０
从全业务运营后各种业务对承载网络的需求入 手 ， 针对主要业务 的流 量模 型及特点
ｂ 无 线 网 络 的 覆 盖 能 力 由 基 站 到 达 的 位 置 等 多 ）
种 因素决 定 。 伴随着 支持 的业务 越来越 多 ， 带宽要 求越
来 越 大 ．基 站 需 要 不 断 接 近 用 户 。 近年 来 微 蜂 窝 、
Ｆ ｍｔ ｃｌ站 及 室 内分 布 的飞 速 发 展 已经 说 明 了无 线 ｅ ｏｅ ｌ 网络需要 深度 覆盖 的趋势 ，无线 回程 网需要 支持 无线
方 面 随着 网络 全 Ｉ Ｐ化 的推进 ， ｂｓ口的 Ｉ Ａｉ Ｐ化发 展 必
然 要 求 无 线 回程 网 由 Ｓ Ｈ 方 式 向 Ｉ Ｄ Ｐ方 式 演 进 。 由 此
１全 业务 运 营 对 网络 的 需 求
１１无线 回程 网的要 求 ．
目前 ．移动运 营商 逐步进 行 了除无线 回程 网外 大
ｏ ｊｒ ａｒ ｒｅ ｈ ｏｏ ｉ ． ｆ ｏ ｒｅ ｃ ｎ ｌｇｅ ｍａ ｃ ｉ ｔ ｓ
城域网技术交流
网络可靠性设计
E-LSR
LSR
接入层 分布层 核心层
E-LSR
• 物理线路冗余备份 • 利用动态路由协议实现网络路由冗余 • 利用MPLS TE 线路负载 动态均衡，路由QOS aware • 利用MPLS 使网络性能更高，扩展性更好
VRF1
VPN1 VPN2
VRF2
网络安全性设计
接入层 分布层
–手机+笔记本电脑拨号上网 –WAP手机上网
• IDC(数据中心) • IP电话
–移动IP电话(一次拨号) –IP电话卡 –固定主叫IP电话
• GPRS接入 • PPPoe以太网接入
宽带IP网络业务开展--业务种类
• 增值业务
–WWW服务 –E-MAIL服务 –E-mail转短信、 E-mail转传真、Web Mail、Web转短信、Web转传
城域网覆盖范围
• 地理范围
–远期目标：与电话本地网的覆盖范围相当 –近期目标：
• 新建的用户密集分布的商业及住宅楼宇 • 已建的有综合布线的商业楼宇及住宅楼宇 • 用户密集分布无综合布线已建商业楼宇及住宅楼
宇
• 管理范围：
–与省网的界面：省网汇聚层和接入层 –网络演变：IP本地网
内容提要
• 概述 • 宽带IP业务开展 • 网络结构和组网技术 • 传输方式 • 路由协议 • IP地址规划 • 域名系统 • 高速缓存系统 • MPLS 技术 • PPPOE和DHCP接入 • 网络安全 • 网络管理 • 城域网建设实例
OSPF
E-BGP
核心骨干节点
城域网汇接节点 城区接入节点
• 接入层 CE • 分布、核心运行OSPF 和 IBGP • 核心层与Internet 相连-EBGP • 设计灵活、路由收敛快速
宽带城域网组网研究
宽带城域网组网研究近些年，随着信息技术与网络技术的不断成熟，以及人们生活水平的不断提高，对宽带、局域网以及城域网等提出了更高的要求。
本文就结合宽带城域网的概念、结构以及特征，对宽带城域网组网进行简单介绍与分析。
标签：宽带；信息技术；城域网；局域网；计算机；组网所谓城域网是由计算机网络逐渐演变而来的，具体是指介于局域网以及广域网之间，实现城市与郊区范围内所有信息实时交换与传输的一种网络。
应该说，城域网现在已经成为了构建现代城市的信息基础设施，它是国家信息高速公路与城市广大用户的中间环节。
实施城域网的主要目的就是通过通用、单一，甚至公共网络构架，将相关的数据、语音以及视频等媒体信息高速有效的传输给用户。
1 概述本文所讲的宽带城域网其实是利用SDH、IP以及ATM还有MPLS、GE等高科技技术，将相关的数据、语音以及视频服务融合在一起的多功能、多业务。
超宽带的开放型通信网络。
从本质上讲，它是一个基于IP/TCP协议的分组化数据网络。
从横向来看，宽带城域网的总体网络架构主要是由若干交换节点所组成的主干网，以及由若干交换节点所组成的接入网，还有实现两者连接的传输网组成。
从纵向来看，宽带城域网的总体网络架构可以依据标注划分成为由核心交换设备以及骨干传输设备所组称的核心层；以及由语音接入网关设备、多业务接入设备还有路由器、二/三层交换机等接入节点所组成的接入策划那个；由路由器或者是三层交换机所组成的汇接层，它的作用主要就是在接入层和核心层之间，起到汇集和疏导所有业务，此外也包括用户接入层。
IP全光网络是当前用户接入层以及接入网未来发展的方向。
但在实现光纤到桌面之前，最终用户可以依据实际需求以及具体情况，对XDSL铜线接入以及Ethernet接入、HFC接入、LMDS宽带接入还有ATM PON光纤接入进行灵活选择，从而真正帮助用户实现经济、方便实用的目的。
此外，本文所说的宽带城域网组网并不包含对用户接入层以及接入网的建设。
IP城域网知识交流1
出口带宽
8x2.5G 8x2.5G 4x2.5G 1x155M 4x2.5G 3x2.5G 1xGE 4x2.5G 3x2.5G 1xGE 1*2.5G
上海
中国网通 中国电信
Cernet
广州
中国网通 中国电信 中国联通 中国铁通
CE CMNET （NAP 15G）
节点
上海
互联运营商
UUNet AT&T 台湾中华电信 Sprint
AS号
701 7018 9505 1239
出口带宽
1x155M 2x155M 1x155M 1G 1G
北美POP点 点 北美 广州 香港Pop 香港Pop
Verizon 香港POP 香港POP Sprint HKIX Reach Google HGC Flag Sigtel ANC DT Sprint T-system Pccw NTT 3320 3491 2914 17554 9808 1239 17775 4637 15169 9304 15142 7273 10026 3320
2x2.5G 2x155M 1xGE 1xGE
1x155M 2x155M+1G 1xGE 2x155M 1G 2x155M 1G 3G
CE v6.0
CT1616
CMNET国际、国内出口互连情况 CMNET （国内直连接近100G）
节点 北京
互联运营商 中国网通 中国电信 中国铁通 世纪互联
AS号
4837 4134 9394 9308 4837 4134 4538 4837 4134 9800 9394
GPRS/TD
企业应用服务器
行业应用专用 终端
CE v6.0
城域网下几个集团业务实施流程（无线 城域网下几个集团业务实施流程（无线DDN） ）
城域传输网技术交流
满足需求、立足发展
19
移动城域传输网的现状
割接： ?光缆割接 1.新站光缆割接 2.故障光缆抢修割接
?设备割接 1.新增设备入网割接 2.传输网络优化割接 3.配合性割接
满足需求、立足发展
20
移动城域传输网的现状
先行后列
以字节为单位 (8bit) 的块状帧 帧 频 8000帧 /s ， 帧 周期125us
261×N
满足需求、立足发展
9
中国的SDH基本复用映射结构
×1
×N
×1
STM-N AUG-N
AUG-1
AU-4
VC-4
×3
C-4 139264kbit/s
指针处理
映射 定位 复用
TUG-3
TU-3
×7
×3
Байду номын сангаас18
城域传输网的现状
网络特点： ?SDH核心调度层向MESH网发展，同时叠加OTN+OLP平台保护，调度灵活， 提升网络安全性。
?骨干层依托OTN平台的建设，提升容量，减少纤芯资源。
?汇聚层已具备一定规模，为接入网的建设提供了有利条件。
?接入层逐步优化调整及升级，为满足近期业务的发展打下良好的基础。
A1 B1 C1 D1 A2 B2 C2 D2 A3 B3 C3 D3
满足需求、立足发展
SDH的特点
?PDH→SDH—— 通过指针定位预见低速信号在帧 中位置，使收端可直接下低速信号。
满足需求、立足发展
STM-N的帧结构
1 3 RSOH 4 AU-PTR
5
MSOH
宽带IP城域网的组网技术及建设方案探究
宽带 IP城域网的组网技术及建设方案探究摘要：随着社会的不断发展，城市化建设无论从规模还是数量，均快速增加和扩大，因此对于互联网的实际要求也随之提升，面对巨大的行业需求，应该加强宽带IP城域网组网技术进行技术探讨，从中寻找出最佳构建方案。
本文首先根据宽带IP城域网建设原则进行综合阐述，并且以此作为组网技术的基础原则，总结出宽带IP城域网建设技术要求。
关键词：宽带IP城域网；组网技术；集中控制；扁平化计算机与互联网的兴起，标志了我国已经进入了互联网信息时代，因此人们对于信息的传输以及互联网运行质量提出了更高的要求，因此宽带IP城域网因运而生，而其利用局域网的运转模式，为用户提供了更优质的网络服务。
一、宽带IP城域网建设原则为了有效的满足人们的通信要求，提升网络结构运转的综合质量，宽带IP城域网在实际构建过程中，应该遵守相应的标准和原则。
（一）规范网络建设标准原则在进行网络结构建设中，技术人员应该积极制定网络构建的标准，以及设备运转的相关规定，致使设备和内部结构在宽带IP城域网中，可以稳定的运行设备内部的功能和优势。
同时技术人员在进行相关标准制定时，应该明确了解和知晓网络设备使用的规范要求和相应的管理体系，全面确保投入网络结构中的设备，在日常的使用过程中可以充分的适应网络结构升级以及内容扩展和完善。
（二）遵循集中控制原则想要有效的遵循网络结构建设中，集中控制原则，并且通过网络业务针对内部结构进行集中化管理和控制，比如：建立网络安全认证系统、网络结构计费等功能。
就需要进一步实现网络内部结构的集中控制，以此提升宽带IP城域网的安全性和可靠性[1]。
（三）网络质量差异性原则在网络结构建设中，尤其是相同的宽带IP城域网地址，为了满足不同网络需求、不同使用等级的用户，网络系统应该针对其使用范围和区域进行合理费用收取，以此保证网络结构应用的公正性。
（四）扁平化管理原则随着互联网的大规模普及，人们使用频次和数量随之提高，为了满足现阶段大量的网络需求，技术人员需要不断扩大网络结构的整体覆盖范围，并且随着互联网技术的提高，增加网络内容容量，并且以此作为基础逐步减少核心骨干网络节点数量，尽可能避免采用非主流的网络结构设备以及相关技术，从根本上保证其运转的稳定性[2]。
城域网业务技术交流简介
/*外网接口配置*/
城域网业务技术交流
第7页
正 德 厚 生、臻 于 至 善
城域网专线接入业务实现
数据专线客户端配置方案
第二步： 第二步：配置默认路由指向网关
以思科路由器的配置为例： ip route 0.0.0.0 0.0.0.0 211.136.140.1
华为设备的配置为： ip route-static 0.0.0.0 0.0.0.0 211.136.140.1
城域网业务技术交流
第 18 页
正 德 厚 生、臻 于 至 善
城域网专线接入的维护
客户端网络设备常用的维护手段
3、检查端口状态 、 Cisco检查端口状态的命令为show interface 端口名 华为检查端口状态的命令为display interface 端口名 检查端口状态的命令会输出端口的状态（up/down），端口封装，端 口的IP地址，端口的input和output数据量或数据包的数量，端口的 input和output错误计数等信息。通过这些信息可以判断端口和所连接 的链路是否正常。
城域网业务技术交流
第8页
正 德 厚 生、臻 于 至 善
城域网专线接入业务实现
数据专线客户端配置方案
第三步：配置 第三步：配置NAT
以思科路由器的配置为例： 1、指定可以进行地址转换的内部地址的范围 access-list 2 permit 192.168.1.0 0.0.0.255 2、指定地址转换所使用的外部地址池 ip nat pool GMCC 211.136.140.2 211.136.140.2 netmask 255.255.255.252 3、把可以进行转换的内部地址和外部地址池关联 ip nat inside source list 2 pool GMCC overload 4、指定NAT的内接口和外接口 interface FastEthernet0/0 ip nat inside interface FastEthernet0/1 ip nat outside
IP城域网技术交流课件
否则A、B平面均至少按照承载全部增值业务量来设计；在A、B平面做相同的资源预留，确
保Internet业务导入A平面、增值业务不受冲击，确保增值类业务导入B平面、仍能得到所需
要的网络资源
全网采用IP DiffServ和MPLS DiffServ，采用双平面网络结构，每个平面内部又为星型网
络结构，大大简化了QoS的设计
扁平化网络 － 网络扁平化主要体现在一、减少核心汇聚层的网络设备层面；二、
将BRAS、边缘接入路由器AR下移，降低接入层二层网络规模和级联，保证二层的QoS
业务隔离 － 通过VLAN、ACL、隧道、MPLS VPN、IP电信网等技术，在一张IP网络
上，对不同的用户群、不同的业务类型进行隔离，提供多张虚拟的业务网，并保证业 务的QoS
ADSL
局域网 E-Phone 会议电视
ISP/ICP Intranet /Extranet
PORTAL
语音接入
数据接入
图象接入
多媒体接入
2
二、IP网络的发展趋势
路由型网络 － 由三层交换机平台的设备组成的交换型网络稳定性、可靠性、安全
性和QoS的能力较差，应采用高性能路由器平台的设备建设IP城域网的核心层/汇聚层 ，打造安全可靠和高性能的路由型城域网
F C S
( 6 B )( 6 B ) ( 2 B ) ( 2 B ) ( 2 B ) （ 0 ～ 1 5 0 0 b y t e ） ( 4 B )
D A S A E T Y P E ( 8 1 0 0 ) V L A N 3 的 T A G E T Y P E ( 8 1 0 0 ) 用 户 V L A N T A G E T Y P E D A T A F C S ( 6 B )( 6 B ) ( 2 B ) ( 2 B ) ( 2 B ) ( 2 B ) ( 2 B ) （ 0 ～ 1 5 0 0 b y t e ） ( 4 B )
宽带IP城域网的组网技术分析
宽带IP城域网的组网技术分析摘要：在计算机行业的发展下，人们对于互联网的通信质量提出了更为严格的要求，宽带IP城域网的出现是互联网行业的变革，这一技术可以为用户提供集齐文字、数据与图像的综合平台，满足了用户的需求。
本文主要针对宽带IP城域网的组网技术展开分析。
关键词：宽带IP城域网；组网技术；分析宽带IP城域网是以IP电信技术为基础的，以光纤为媒介的，集数据、音频于一体的在城市范围内进行多业务接入多媒体式通信网络。
随着科技的发展和进步，对宽带IP城域网组网技术的研究也在逐渐深入。
目前，主要研究的宽带IP城域网组网技术有ATM技术、DPT、POS和千兆比以太网等技术。
对这些技术进行深入的研究并关注其最新进展可以更好利用有限的资源及资源配置，进一步推进技术的发展。
本文笔者将从宽带IP城域网组网技术的概括和进展两个方面来分析一下目前宽带IP城域网的组网技术。
一、宽带IP城域网的组网技术（一）通过ATM技术来组建城域网利用ATM技术组建城域网既有一定的优势，也存在一些不足。
其优势是ATM 技术具有灵活组网的特点。
并且ATM提供的服务类别比较多，如CBR、ABR、VBR、UBR等，计费方式也组合了时间、流量、端口、最小流量和平均流量等元素。
同时，此技术也存在一些不足和几个问题有待解决：（1）IP包在进入ATM网络后，必须被分割为长度固定的信息元件，此过程开销过大，并且传输效率也很低。
（2）无连接的IP网络与面向连接的ATM之间存在一定的差异，应该在此基础上再增加一个不面向连接的任务。
还需要解决其他一系列很复杂的问题，如，呼叫建立时间、连接持续期等。
（3）IP和ATM地址之间很难形成映射，并且解决这一问题的难度很大。
（4）IP网络宽带受ATM技术的制约，这并不适合于大规模的主网络系统。
（二）DPTDPT技术结合了光纤环宽带的自愈能力和IP路由宽带效率的业务能力，还可以支持多种业务类型，并且应用的成本较低，其最大优势便体现于此。
数据城域网技术交流-处内PPT演示课件
2019年11月12日
目录
1 数据网络的划分
2 数据城域网网络结构分析
3 数据城域网承载方式的选择
4 自治域划分及路由协议选择
5 IP地址规划与分配
6 数据城域网接入层技术
7 用户接入认证、鉴权
8 城域网设备的选择
研究设计院
2
数据网络的划分
1 数据网络的划分
根据网络业务定位划分 根据网络层次划分 网络扁平化发展趋势
研究设计院
12
目前典型数据城域网结构分析(1)
三层路由技术组网（核心层、汇聚层/业务控制层和接入层） 核心层：由高端路由器构成，将多个汇聚层连接起来，提供高速的 数据业务承载和转发功能，满足路由协议支持、QoS策略部署等方 面的要求。与外部网络互连，提供城域数据出口。 汇聚层/业务控制层：提供数据业务接入的区域汇聚，进行带宽和 业务汇聚、收敛及分发；提供各种接入技术的端口汇聚和终结功能； 提供用户管理和业务控制功能功能；与核心层配合形成可运营、可 管理的IP网络，与接入层配合共同提供用户安全隔离、流量控制和 安全防护，同时要求汇聚设备向下支持大量的VLAN划分及较细化 的带宽管理能力。
接入层：通过各种接入技术和线路资源提供对用户的覆盖，完成用 户数据的接入；保证用户接入的相互隔离性（专线或虚拟专线）、 安全性、保密性、带宽控制和有效的接入层网络管理。
研究设计院
13
目前典型数据Biblioteka 域网结构分析(2)研究设计院
14
数据城域网建设一般原则
基于三层路由技术 网络高可靠性
网络结构可靠 设备可靠 链路可靠等
结论：业务量、流量较大情况下，网络扁平化优势更明显 业务量、流量较小时，通过大城域网方式组网更合适
