民用飞机反推装置气动特性分析与验证
737ng发动机反推系统原理及故障分析
737NG发动机反推系统原理及故障分析一、737NG反推系统的原理现代飞机的机轮刹车是十分有效的，但在潮湿、结冰或覆盖冰雪的跑到上，这种有效性则可能因飞机轮胎和跑到之间的附着力损失而下降。
反推力更多的用于飞机触地后，降低飞机速度，缩短滑跑距离。
燃气流偏转45~60度，产生比前向推力小得多的反向推力。
反推系统分为反推装置系统、反推装置控制系统、反推装置指示系统。
反推装置系统作用是改变风扇空气的排气方向，在着陆或中断起飞过程中帮助飞机减小速度。
反推装置系统分为反推装置1（左发）和反推装置2（右发）。
每个反推装置有一个左半部和右半部。
每个半部都有一个平移套筒，两个平移套筒同时工作但却彼此相互独立。
每个平移套筒由三个液压做动筒控制，三个液压做动筒之间有一条旋转软轴，确保三个液压做动筒以相同的速率伸出和缩入。
737NG反推系统中发生故障较多的是反推控制系统。
反推控制系统可大致分为三条主要线路：预位线路、解锁线路、作动线路。
要有效的排除反推控制系统故障，必须知道和某种故障现象相关联的哪条控制线路，从而根据故障现象和代码较快的找到故障部件。
下文按如下思路讲述：一放出控制的3条主要线路，二、收上控制的3条主要线路，三、故障指示和以上三条控制线路之间的关系，四、高发故障和典型故障分析。
一、放出控制放出反推的控制线路可以分为三个部分：作动液压隔离活门的线路、作动方向控制活门的线路、使同步锁解锁的线路。
满足这三个条件，液压同时进入反推作动筒的放出端和收上端，由于两端压力不同从而可以放出反推。
顺序继电器同时提供一个0.1秒的延时，使同步锁先解锁，反推控制活门中的线圈后接地，从而保证先解锁后做动。
1、液压隔离活门作动路线28V DC——预位线圈——预位电门（放出位）——顺序继电器——三个接地逻辑接地——预位线圈得电作动——液压隔离活门作动——放出液压压力到达方向控制活门。
顺序继电器激励逻辑：同步锁电门到放出位——28V DC到达同步锁继电器的解锁端——同步锁继电器作动——顺序继电器通电激励。

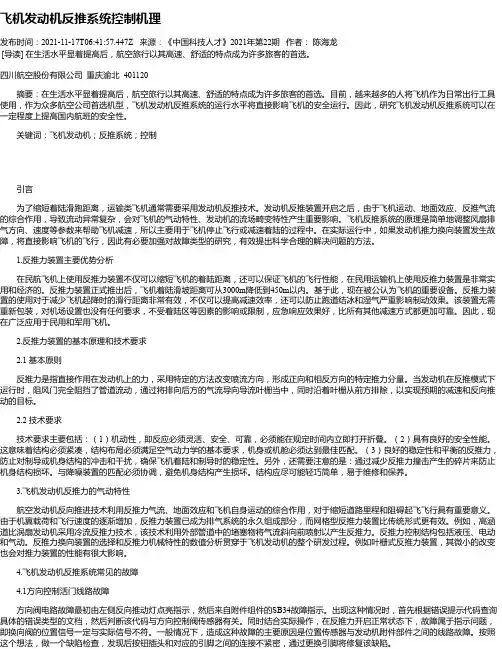

飞机发动机反推系统控制机理
飞机发动机反推系统控制机理发布时间：2021-11-17T06:41:57.447Z 来源：《中国科技人才》2021年第22期作者：陈海龙[导读] 在生活水平显着提高后，航空旅行以其高速、舒适的特点成为许多旅客的首选。
四川航空股份有限公司重庆渝北 401120摘要：在生活水平显着提高后，航空旅行以其高速、舒适的特点成为许多旅客的首选。
目前，越来越多的人将飞机作为日常出行工具使用，作为众多航空公司首选机型，飞机发动机反推系统的运行水平将直接影响飞机的安全运行。
因此，研究飞机发动机反推系统可以在一定程度上提高国内航班的安全性。
关键词：飞机发动机；反推系统；控制引言为了缩短着陆滑跑距离，运输类飞机通常需要采用发动机反推技术。
发动机反推装置开启之后，由于飞机运动、地面效应、反推气流的综合作用，导致流动异常复杂，会对飞机的气动特性、发动机的流场畸变特性产生重要影响。
飞机反推系统的原理是简单地调整风扇排气方向、速度等参数来帮助飞机减速，所以主要用于飞机停止飞行或减速着陆的过程中。
在实际运行中，如果发动机推力换向装置发生故障，将直接影响飞机的飞行，因此有必要加强对故障类型的研究，有效提出科学合理的解决问题的方法。
1.反推力装置主要优势分析在民航飞机上使用反推力装置不仅可以缩短飞机的着陆距离，还可以保证飞机的飞行性能，在民用运输机上使用反推力装置是非常实用和经济的。
反推力装置正式推出后，飞机着陆滑坡距离可从3000m降低到450m以内。
基于此，现在被公认为飞机的重要设备。
反推力装置的使用对于减少飞机起降时的滑行距离非常有效，不仅可以提高减速效率，还可以防止跑道结冰和湿气严重影响制动效果。
该装置无需重新包装，对机场设置也没有任何要求，不受着陆区等因素的影响或限制，应急响应效果好，比所有其他减速方式都更加可靠。
因此，现在广泛应用于民用和军用飞机。
2.反推力装置的基本原理和技术要求2.1 基本原则反推力是指直接作用在发动机上的力，采用特定的方法改变喷流方向，形成正向和相反方向的特定推力分量。
民用飞机发动机反推的空气动力学特性分析
民用飞机发动机反推的空气动力学特性分析摘要：民用飞机发动机的总体性能设计一直以来是民用飞机发动机设计的一大热点问题。
一般地，整个优化设计应该包括从飞机任务需求到发动机总体性能方案设计再到方案这一完整过程，而目前飞机任务需求、发动机总体性能方案设计往往相对独立，未使整个发动机设计体系成为一个有机的整体，影响了发动机设计的效率。
关键词：民用飞机；发动机反推；空气动力学特性为了缩短着陆滑跑距离，运输类飞机通常需要采用发动机反推技术。
发动机反推装置开启之后，由于飞机运动、地面效应、反推气流的综合作用，导致流动异常复杂，会对飞机的气动特性、发动机的流场畸变特性产生重要影响。
数值计算和风洞试验是进行发动机带动力空气动力学特性研究的主要手段。
民用飞机发动机有着可靠性高、寿命长、经济性高、排放低等特点，该公司将民用飞机发动机按照不同的推力需求分为小推力级、中等推力级、大推力级、超大推力级、特大推力级，无论是何种等级，反推空气动力学特性都是在研发中的重点考虑对象。
一、民用飞机发动机的发展由于民用飞机发动机高经济性、高可靠性、高寿命、低排放、低噪音的技术特点，使得民用飞机发动机的研制过程相比于军用发动机更加复杂和困难。
如今，该公司所垄断，根据民用飞机不同的推力需求研制出了五个推力级别近几十个型号的民用涡扇发动机。
小推力级：该推力级的发动机起飞推力在 100k N 以下，主要包括JT3D、JT8D 系列发动机，通用电气公司的 CF34 系列发动机，公司的 TAY 系列发动机。
此推力级的发动机主要装机对象为小型支线客机和公务机，中等推力级：该推力级的发动机起飞推力在 100-150k N，主要公司的PW6000 系列发动机，通用电气公司的 CFM56、LEAP-X 系列发动机，MTU 公司联合开发的 V2500 系列发动机以及中航商用航空发动机公司正在研制的 CJ1000 系列发动机。
此外，空客公司的四发客机 A340 也采用了该推力级的发动机。
