位移时间图像专题练习附答案
匀变速直线运动专题训练——位移时间图像问题- 高一上学期物理人教版(2019)必修第一册
人教版必修一匀变速直线运动——位移时间图像问题1.甲、乙两物体从同一位置沿同一直线运动，它们的图像如图所示（乙的图线为抛物线），下列说法正确的是（）。
A.时刻，两者相距最远B.时间内，乙的速度先减小后增大C.时刻，乙物体追上甲D.乙物体先向负方向运动，时刻以后反向向正方向运动2.某一质点运动的位移-时间图象如图所示，则下列说法正确的是（）。
A.质点一定做直线运动B.质点内的平均速率等C.时刻质点离出发点最远D.质点内的速度先增大再减小3.如图所示，折线表示物体甲从地向地运动的图象，直线表示物体乙从地向地运动的图象，则下列说法正确的是（）。
A.在内，甲做匀速直线运动B.在内，乙做匀速直线运动，其速度大小C.在时，甲、乙两物体的速度大小相等D.从计时开始至甲、乙相遇的过程中，乙的位移大小为4.甲、乙两车在同一平直公路上同向运动，甲做匀加速直线运动，乙做匀速直线运动，甲、乙两车的位置随时间的变化如图所示。
下列说法正确的是（）。
A.在时刻乙车的速度大B.从0到时间内，两车走过的路程相等C.从到时间内，两车的平均速度相等D.在时刻，两车速度相等5.如图所示，为、两质点在同一直线上运动的位移—时间（）图像。
质点的图像为直线，质点的图像为过原点的抛物线，两图像交、坐标如图。
下列说法不正确的是（）。
A.、从不同位置出发，且运动过程中相遇两次B.至时间段内质点的平均速度小于质点匀速运动的速度C.在至时间段内的中间时刻，抛物线切线与直线平行D.的位移等于时，、间的距离正在减小6.在平直公路上行驶的车和车，其位置随时间变化的图像（图像）分别为图中直线和曲线，已知的加速度恒定，时直线和曲相切，则（）。
A.做匀速直线运动，B.时和相遇且此时二者速度相同C.做匀加速直线运动且加速度大小D.时和的距离为7.下图为甲、乙两质点在同一直线上运动的位移-时间图像，由图可知（）。
A.在时刻，甲速度小于乙的速度B.在至时间内，乙在甲的前方C.在至时间内，甲、乙的速度均逐渐增加D.在至时间内，甲、乙的平均速度相等8.如图所示是A、B两质点从同一地点开始运动的图像，下列说法错误的是（）。

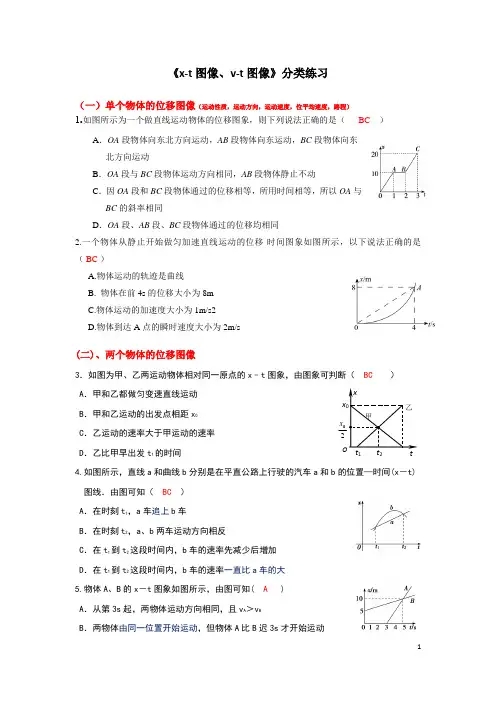

《v-t、x-t两种图像》分类练习 (带答案)
(二)、两个物体的位移图像
3．如图为甲、乙两运动物体相对同一原点的x﹣t图象，由图象可判断（BC）
A．甲和乙都做匀变速直线运动
B．甲和乙运动的出发点相距x0
C．乙运动的速率大于甲运动的速率
D．乙比甲早出发t1的时间
4.如图所示，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位置—时间(x－t)
13.如图所示为一质点做直线运动的速度-时间图像，下列说法中正确的是（D）
A.整个过程中，CE段的加速度为负，加速度最小
B.整个过程中，BC段的加速度最大
C.整个过程中，C点所表示的状态，离出发点最远
D.BC段质点运动的位移是34m
14、如图为一物体沿直线运动的速度图象，由此可知（CD）
A. 2s末物体返回出发点
A.
A. B. C. D.
19．甲、乙两个物体从同一地点沿同一方向做直线运动的v-t图象如图所示，则（AC）
A.t=4s时甲在乙的后面
B.t=2s时两物体相距最远
C.两个物体两次相遇的时刻是2s末和6s末
D.甲物体一直向前运动而乙物体先向前运动2s，随后向后运动4s后停下
20.甲、乙两辆汽车沿平直公路从同一地点同时由静止开始向同
8.下列作直线运动的速度一时间图象(如图所示)中，表示质点作匀速直线运动的是 （A）
9.下列作直线运动的速度—时间图象中，表示质点作匀变速直线运动的是（BC）
10.一辆汽车从静止开始由甲地出发，沿平直公路开往乙地，汽车先做匀加速运动，接着做匀减速运动，开到乙地刚好停止，其速度图象如图所示，那么在0—t0和t0—3t0两段时间内(ABD)
图线．由图可知（BC）
A．在时刻t1，a车追上b车
位移与时间练习题
〔每空？ 分，共？ 分〕1、〔2021年河北省八市联考〕钓鱼岛自古以来就是中国的固有领土。
某日中午12时整，假假设甲舰自钓鱼岛附近海域A 点以16km/h 的速度向正东行驶，乙舰自钓鱼岛附近海域A 点的正北18km 处以24km/h 的速度向正南行驶，假设海域足够宽，那么当日12时30分时甲乙两舰之间的间距对时间的变化率是A ．16km/hB ．-24km/hC ．30km/h2、如下图是甲、乙两物体从同一点出发的运动图像，由图像可以看出在0~4s 内〔 〕〔A 〕甲、乙始终同向运动〔B 〕2s 末前甲的瞬时速度比乙大，2s 末后乙的瞬时速度比甲大〔C 〕甲的平均速度大于乙的平均速度 〔D 〕两个物体相距最远的时刻是2s 末3、 (2021·广州毕业班综合测试)如下图是一物体的x －t 图像，那么该物体在6 s 内的路程是( )A ．0 mB ．2 m一、选择题评卷人得分C．4 m D．12 m4、古老的龟兔赛跑的故事:龟、兔从同一地点出发,发令枪响后龟缓慢地向终点爬去,直至到达终点.兔自恃跑得快,让龟爬了一段时间后才开场跑,当它超过龟后便在路旁睡起觉来,醒来一看,龟已接近终点了,于是便奋力追去,但最终还是让龟先到达了终点,据此,我们可以将龟兔赛跑的运动过程用位移--时间图象来表示,正确的选项是5、甲、乙两小分队进展军事演习，指挥部通过现代通信设备，在屏幕上观察到两小分队的具体行军路线如下图，两小分队同时同地由O点出发，最后同时到达A点，以下说法中正确的选项是〔〕A．小分队行军路程s甲=s乙B．小分队平均速度甲=乙C．y-x图象表示的是速率v-t图象D．y-x图象表示的是位移s-t图象6、A、B、C三物体同时同地出发做直线运动，它们的运动情况如图1－2所示，在20 s时间内，它们的路程关系是( )A．x A＝x B＝x c B．x A>x B＝x cC．x A>x B>x c D．x A＝x B<x c7、在下面的图象中不能表示匀速直线运动的有( )8、物体沿直线以恒定加速度运动, 它的位移与时间的关系是s=24t－6t2 (s单位是m, t单位是s)，那么它的速度为零的时刻是〔〕A．2 s B．4s C．6 s D．24 s9、一个物体从甲地到乙地做匀速直线运动，该物体在乙地停留了一段时间后，又从乙地做匀速直线运动返回甲地。
热点题型2 位移-时间、速度-时间图像的理解及应用
1 / 5热点题型2 位移-时间、速度-时间图像的理解及应用1.如图所示,汽车以10m/s 的速度匀速驶向路口,当行驶至距路口停车线35m 处时,绿灯还有4s 熄灭。
由于有人横向进入路口,该汽车在绿灯熄灭前要停在停车线处,则汽车运动的v-t 图像可能是 ( )答案 C 要使汽车停在停车线处,则v-t 图线与时间轴所围图形的面积应刚好等于35m;B 选项的面积明显小于30m,A 、D 选项的面积为25m,而C 选项的面积介于20m 到40m 之间。
根据排除法,只能选C 。
2.2019年9月13日,美国导弹驱逐舰“迈耶”号擅自闯入我国西沙群岛海域。
我军组织有关海空兵力,依法依规对美舰进行了识别查证,予以警告,成功将其驱离。
如图所示是美国导弹驱逐舰“迈耶”号在海面上被我军驱离前后运动的速度-时间图像,则下列说法正确的是( )A.美舰在0~66s 内从静止出发做加速度增大的加速运动B.美舰在66s 末开始调头逃离C.美舰在96~116s 内做匀减速直线运动D.美舰在66~96s 内运动了225m答案 D 根据v-t 图线的斜率表示加速度可知,美舰在0~66s 内做加速度逐渐减小的加速运动,选项A 错误;美舰在66s 末开始做减速运动,选项B 错误;美舰在96~116s 时间内调头逃离,做初速度为零的匀加速直线运动,选项C错误;根据v-t图线与时间轴所围图形的面积表示位移,可知美舰在66~96s内运动的位移x=12×15×(96-66)m=225m,选项D正确。
3.鱼雷是最好的水下打击武器,现代鱼雷所使用的超空泡技术是利用空腔气泡隔绝水和鱼雷,从而大大降低阻力,获得高速航行的技术。
图是某次军事演习中红方超空泡鱼雷打击蓝方潜艇的x-t图像,则下列说法正确的是( )A.潜艇做匀加速直线运动B.鱼雷一定做曲线运动C.在t2时刻鱼雷与潜艇间的距离达到最大值D.在0~t2时间内鱼雷的平均速度大于潜艇的平均速度答案 D 在x-t图像中,斜率表示物体运动的速度,由于潜艇的x-t图像为倾斜的直线,故速度不变,做匀速直线运动,故A错误。
位移与时间图像专项训练卷
绝密★启用前2013-2014学年度北京师范大学万宁附属中淀粉位移与时间图像专项训练卷考试范围：匀速直线运动；命题人：王占国；审题人：孙炜煜注意事项：1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题）请点击修改第I 卷的文字说明 一、选择题（题型注释）1．如图所示为甲、乙两个物体在同一直线上运动的x-t 图象,下列说法正确的是A ．两物体的速度大小相等，方向相反B ．在t=1s 时，甲、乙两物体相遇C ．在前2s 时间内，甲、乙两物体的位移相同D ．在t=2s 时，乙物体的运动方向发生了变化 【答案】AB 【解析】试题分析：x-t 图象斜率表示速度，甲速度v 甲=5m/s ，乙速度v 乙=-5m/s ，故两物体速度大小相等，方向相反，故选项A 正确；t=1s 时，甲乙位移相同，故相遇，选项B 正确；C 选项中甲乙两物体在前2s 时间内位移大小相同，方向相反，故选项C 正确；t=2s 时，因图象斜率不变，故乙物体运动方向为发生变化，选项D 错误。
考点：x-t 图象2．如图所示是一辆汽车做直线运动的x －t 图象，对相应的线段所表示的运动，下列说法正确的是A ．AB 段表示匀速直线运动B ．BC 段发生的位移大于CD 段发生的位移 C ．CD 段运动方向和BC 段运动方向相反D ．CD 段运动的速度大小小于BC 段运动的速度大小 【答案】C试卷第2页，总43页【解析】试题分析：AB 段表示物体静止；BC 段发生的位移为+8m ，CD 段发生的位移为-12m ，所以BC 段发生的位移小于CD 段发生的位移；BC 段物体的速度为正，大小等于4m/s ，CD 段物体的速度为负，大小等于6m/s ，所以CD 段运动方向和BC 段运动方向相反；且CD 段运动的速度大小大于BC 段运动的速度大小，选项C 正确。
考点：x-t 图线。
3．如图是A 、B 两质点沿同一条直线运动的位移图象，则A ．质点A 前2s 内的位移是1mB ．质点B 第1s 内的位移是2mC ．质点A 、B 在8s 内的位移大小相等D ．质点A 、B 在4s 末相遇 【答案】AD 【解析】试题分析：由图象可以看出，质点A 前2s 内的位移是2m ，A 对；质点B 第1s 内的位移是0，B 错；质点A 在8s 内的位移大小1m ，质点B 在8s 内的位移大小是3m ，C 错；质点A 、B 在4s 末相遇，D 对。
高三物理S-t图象试题
高三物理S-t图象试题1.甲、乙两车某时刻由同一地点，沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移—时间图像，即x-t图像如图所示，甲图像过O点的切线与AB平行，过C点的切线与OA平行，则下列说法中正确的是时刻两车相距最远A．在两车相遇前，t1时间内甲车的瞬时速度始终大于乙车的瞬时速度B．0-t2C．甲车的初速度等于乙车在t时刻的速度3时刻甲车在乙车的前方D．t3【答案】AC【解析】图象的纵坐标表示物体所在的位置；由图可知时刻CA相距最大，即两车的距离最大，故A正确；图象斜率表示速度，由图可知，0-时间C的斜率大于A，之后C的斜率小于A，故B错误； C、图象的斜率表示物体的瞬时速度，而甲图像过O点的切线与AB平行，则甲车的初速度等于乙车在时刻的速度，故C正确；时刻两车的位置相同，两车处在同一位置，故D错误。
故选AC．【考点】本题考查了匀变速直线运动的规律、匀变速直线运动的图像.2. a、b、c三个物体在同一条直线上运动，三个物体的x-t图像如图所示，图像c是一条抛物线，坐标原点是抛物线的顶点，下列说法正确的是A．a、b两物体都做匀速直线运动，两个物体的速度相同B．a、b两物体都做匀变速直线运动，两个物体的加速度大小相等，方向相反C．t=5s时，a、b两个物体相距最近D．物体c一定做变速直线运动【答案】D【解析】在位移-时间图象中，图线的斜率代表物体运动的速度，由图知，a、b的斜率不变，做匀速直线运动，且两物体的速度大小相等，方向相反，A、B错误；t=5s时，a、b两个物体相距最远，C错误；由数学知识知，物体c的位移与时间的关系可以表达为，对比位移公式可知，物体c做匀变速直线运动，属于变速直线运动，D正确。
【考点】本题考查了位移-时间图像的问题3.一遥控玩具汽车在平直路上运动的位移—时间图像如图所示，则（）A．15s内汽车的位移为300mB．前10s内汽车的加速度为3m/s2C．20s末汽车的速度为-1m/sD．前25s内汽车做单方向直线运动【答案】C【解析】由图象可知，15s末汽车的位移为30m，故A错误。
位移时间图像专题练习(附答案)
位移时间图像专题练习(附答案)1、根据图像可知，选项A、B、D均正确，选项C错误。
因为甲、乙两物体的出发点相距x，但并不能确定它们之间的距离是多少，可能是x，也可能是2x、3x等等。
改写：根据图像可知，甲、乙两物体向同方向运动且出发点相距一定距离。
无法确定它们之间的距离是多少。
2、根据图像可知，选项A、B、C均正确，选项D错误。
因为无法确定甲、乙两物体的速率大小，只能确定它们的运动状态不同。
改写：根据图像可知，甲、乙两物体做直线运动，但运动状态不同。
甲、乙的速率大小无法确定。
3、根据图像可知，选项A、B、C均正确，选项D错误。
因为乙物体的运动方向并没有发生变化。
改写：根据图像可知，甲、乙两物体在同一直线上运动，速度大小相等，方向相反。
在前2s时间内，甲、乙两物体的位移相同。
4、根据图像可知，选项A、B、C均正确，选项D错误。
因为无法确定相遇时甲、乙两物体的速度大小关系。
改写：根据图像可知，甲、乙两物体做直线运动，但运动状态不同。
在t1时间内两物体平均速度相等，但无法确定相遇时甲、乙两物体的速度大小关系。
5、根据图像可知，选项A错误，因为故事中的兔子和乌龟并不是在同一地点同时出发的；选项B正确；选项C错误，因为兔子和乌龟只在比赛途中相遇一次；选项D正确。
改写：根据图像可知，故事中的兔子和乌龟不是在同一地点同时出发的。
乌龟做的是匀速直线运动，兔子和乌龟在比赛途中只相遇一次，乌龟先通过预定位移到达终点。
6、根据图像可知，选项B正确，选项C、D错误，因为图中没有给出A物体在运动中停的信息，也无法确定A、B两物体运动8s时在距A的出发点60m处相遇。
改写：根据图像可知，B物体做匀速直线运动，速度大小为5m/s。
无法确定A物体是否在运动中停，也无法确定A、B两物体运动8s时在距A的出发点60m处相遇。
7、文章中没有给出题目和答案。
8、根据图像可知，选项A、B、C均正确，选项D错误。
因为在0-20s末，质点的位移大小为6m，不是9m。
位移时间习题(附答案)
01讲位移时间薄弱点：位移路程计算知识点一、质点1、定义：当物体的大小和形状对所研究的问题影响不大或可以忽略不计时，就可以把物体简化成一个有质量的点——质点。
它是理想化模型。
2、条件：物体的大小，形状对所研究问题的影响可以忽略不计的，可视为质点3、注意：同一物体在研究的问题不同时，它有时可以看作质点，而有的情况则不能看成质点。
1、下列说法中，正确的是()A．质点是一个理想化模型，实际上并不存在，所以，引入这个概念没有多大意义B．因为质点没有大小，所以与几何中的点没有区别C．不论物体的质量多大，只要物体的形状和大小对所研究的问题没有影响或影响可以忽略不计，就可以看成质点D．只有低速运动的物体才可看成质点，高速运动的物体不可看做质点2、下列关于质点的说法正确的是()A．质点就是将物体看做一个几何点B．体积很小的物体可以看成是质点，而体积较大的物体不能看成质点C．只要物体运动不是很快，就可以把物体看成质点D．物体的大小和形状可以忽略时，可以将物体看成质点3、在研究下列运动时，能把研究对象看做质点的是()A．在空中做翻转运动的体操运动员B．自行车车轮的旋转C．一架波音747客机从南京到上海飞行的时间D．研究一列火车通过长江大桥所需的时间4、在研究下列问题时，可以把汽车看做质点的是()A．研究汽车通过某一路标所用的时间B．研究汽车在斜坡上有无翻倒的危险C．研究汽车过桥时，可将汽车看做质点D．计算汽车从天津开往北京所用的时间5、(多选)下列所述的物体中，可以看做质点的是()A．在平直公路上匀速行驶的汽车B．绕太阳运转的地球C．正在经过南京长江大桥的列车D．绕原子核高速旋转的电子经典问题：可以看成质点的：地球的公转、骑自行车回家的运动轨迹、火车从北京到广州的时间不可以看成质点的：地球的自转、骑自行车回家的运动姿势、火车经过一个路标的时间、花样滑冰、跳水运动员的姿势、旋转的乒乓球知识点二、参考系参考系——在描述一个物体的运动时，选来作为标准的另外的物体叫做参考系。
高考物理-专题1.3 位移图像(基础篇)(解析版)
2021年高考物理100考点最新模拟题千题精练第一部分直线运动专题1.3．位移图像（基础篇）一．选择题1.（2020山东模拟2）在平直公路上行驶的a车和b车,其位移—时间图象分别为图中直线a和曲线b,由图可知（）A.b车运动方向始终不变B.在t1时刻a车的位移大于b车C.t1到t2时间内a车的平均速度小于b车D.t1到t2时间内某时刻两车的速度可能相同【参考答案】D【名师解析】因s-t图线的斜率等于物体的速度，则由图线可知，b车的速度先为正后为负，速度方向发生改变，选项A错误；在t1时刻a车的位移等于b车，选项B错误；t1到t2时间内a车的位移等于b车，则a车的平均速度等于b车，选项B错误；t1到t2时间内某时刻，当b的s-t图线的切线的斜率等于a的斜率时两车的速度相同，选项D正确；故选D.2. （2020四川眉山二诊）一物体沿倾角为30°的粗糙斜面从顶端由静止开始下滑，运动的位移x 一时间t 关系图像是一段抛物线，如图所示，g=10m/s 2。
则A. 下滑过程中物体的加速度逐渐变大B. t =0. 5 s 时刻，物体的速度为0. 5 m/sC. 0〜0. 5 s 时间内，物体平均速度为1 m/sD. 物体与斜面间动摩擦因数为3 3【参考答案】D【名师解析】根据题述运动的位移x 一时间t 关系图像是一段抛物线，可知对应的函数关系式为x=12at2，物体做初速度为零的匀变速直线运动，加速度恒定，选项A错误；将t=0.5s，x=0.25m代入x=12at2，可得下滑过程中物体的加速度a=2m/s2，t =0. 5 s 时刻，物体的速度为v=at=1.0 m/s，选项B错误；0〜0. 5 s 时间内，物体平均速度为v=x/t= 0.5 m/s，选项C错误；对物体沿倾角为30°的粗糙斜面从顶端由静止开始下滑过程，由牛顿第二定律，mgsin30°-μmgcos30°=ma，解得物体与斜面间动摩擦因数为μ=33，选项D正确。
位移-时间图象
冯老师辅导资料――全能专题系列
位移-时间图象
1.某同学为研究物体运动情况，绘制了物体运动的x-t图像，如图所示．图中纵坐标表示物体的位移x，横坐标表示时间t，由此可知该物体做( )
A．匀速直线运动 B．变速直线运动
C．匀速曲线运动 D．变速曲线运动
2.如图示，一质点P(x，y)在xoy平面上沿曲线运动，速度大小
不变，其在x轴上的投影点Q(x，O)的运动速度V=V(t)的图象大致
为( )
3.如图示是某物体在t时间内运动的位移时间图象和速度时间图象，从图象上可以判
断和得到( )
A．物体的位移时间图象是抛物线
B．该物体做的是曲线运动
C．该物体运动的时间t为2s
D．该物体运动的加速度为1.5m/s2
4.(2012·上海高考)质点做直线运动，其x-t关系如图所示，
质点在0～20s内的平均速度大小为m/s，质点在时的瞬时速度等于
它在6-20s内的平均速度．
5.如图是A、B两质点在同一平面内运动的x-t图，已知A质
点沿竖直方向向上做匀速直线运动，B图像是开口向下抛物线的一
部分，由图可知( )
A．由图可求出A质点的速度及B质点的初速度
B．质点B做斜上抛运动C．质点B做竖直上抛运动
D．在1s末A质点追上了B质点，在4s末两质点反向运动。
匀变速直线运动的位移与时间的关系(原卷版)+解析版(含答案)
第2.3课匀变速直线运动的位移与时间的关系一、匀速直线运动的位移1.位移公式：x＝.2.位移在v－t图象中的表示：对于匀速直线运动，物体的位移在数值上等于v－t图线与对应的时间轴所包围的矩形的_____.如图1所示，阴影图形的面积就等于物体在t1时间内的_____.二、匀变速直线运动的位移1.位移在v－t图象中的表示：做匀变速直线运动的物体的位移对应着v－t图线与时间轴所包围的_________.如图所示，阴影图形的面积等于物体在t1时间内的_____.2.公式：x＝_________.三、位移—时间图象（x－t图象）1.x－t图象：以______为横坐标，以______为纵坐标，描述位移随时间的变化规律.2.常见的x－t图象：（1）静止：一条______________的直线.（2）匀速直线运动：一条_____的直线.3.x－t图象的斜率等于物体的.考点一 对位移公式的进一步理解（1）反映了位移随时间的变化规律。
（2）因为、、均为矢量，使用公式时应先规定正方向。
一般以的方向为正方向。
若与同向，则取正值；若与反向，则取负值；若位移计算结果为正值，说明这段时间内位移的方向为正；若位移计算结果为负值，说明这段时间内位移的方向为负。
（3）因为位移公式是关于的一元二次函数，故图象是一条抛物线（一部分）。
但它不表明质点运动的轨迹为曲线。
（4）对于初速度为零（）的匀变速直线运动，位移公式为，即位移与时间的二次方成正比。
【注意】（1）是矢量式，应用时、、都要根据选定的正方向带上“+”、“—”号。
（2）此公式只适用于匀变速直线运动，对非匀变速直线运动不适用。
考点二 位移－时间图象一、对位移-时间图像的理解 1.位移-时间图象的物理意义描述物体相对于出发点的位移随时间的变化情况。
2.位移-时间图象的理解（1）能通过图像得出对应时刻物体所在的位置。
（2）图线的倾斜程度反映了运动的快慢。
斜率越大，说明在相同时间内的位移越大，即运动越快，速度越大。
精讲精练之位移时间图像
精讲精练之位移时间图像说明：位移时间图像简称x-t 图或者s-t 图。
姓名： 班级： 分数一、不定项选择题（满分30分，每道题6分）1、甲、乙两物体朝同一方向做匀速直线运动，已知甲的速度大于乙的速度，在t =0时，乙在甲之前一定距离处，则两个物体运动的位移图象应是--（ ）2、如图所示，为一物体运动的位移-时间（x -t ）图像。
由图像可知 A ．物体一直做匀加速直线运动B ．物体一直做匀减速直线运动C ．物体以某一速率做往返运动D ．物体有时做匀加速直线运动，有时做匀减速直线运动3、如图是一辆汽车做直线运动的x-t 图象，对线段OA 、AB 、BC 、CD 所表示的运动，下列说法正确的是（ ）A ．OA 段运动最快B ．AB 段静止C ．CD 段表示的运动方向与初始运动方向相反D ．运动4h 汽车的位移大小为30km4、(2011·合肥模拟)物体A 、B 的x-t 图象如图所示,由图可知( )A.从第3 s 起,两物体运动方向相同,且vA>vBB.两物体由同一位置开始运动,但物体A 比B 迟3 s 才开始运动C.在5 s 内物体的位移相同,5 s 末A 、B 相遇D.5 s 内A 、B 的平均速度相等5、质点1、2、3的x-t 图象如图2-2-11所示,由图可以判断( )A.三个质点均做匀速直线运动B.三个质点在t 时间内位移不相同C.三个质点的出发点不同D.三个质点的运动快慢及运动方向相同二、简答题：（6题每空3分，7，10分。
共计70分 ）xtx tx txA B C D6.图中的I.图象A表示质点初位置为______沿_______（正或负）方向，作_____(匀速或者变速)________（直线或者曲线）运动。
II.图象B表示质点初位置为______沿_______（正或负）方向，作_____(匀速或者变速)________（直线或者曲线）运动。
III.图象C表示质点初位置为______沿_______（正或负）方向，作_____(匀速或者变速)________（直线或者曲线）运动。
物理必修1第二章专题复习1：运动图像有答案
物理必修1第二章专题复习1：运动图像一、选择题。
1. 一质点的位移—时间图像如图所示，则下列说法正确的是（）A.质点的运动轨迹是抛物线B.在t=4s时，质点的速度最大C.质点两次经过x=40m处的时间间隔大于4sD.前一半时间的平均速度等于后一半时间的平均速度2. 如图所示，a、b两图线分别表示两物体从同一地点沿同一方向做直线运动时的速度一时间图像，下列说法中正确的是（）A.前10s内b的位移比a的大B.10s末a、b两物体相遇C.10s末a、b两物体的速度相等D.a的加速度比b的加速度大3. 如图所示为某物体运动的速度—时间图象．若将该物体的运动过程用位移—时间图象表示出来，下列四幅图象中正确的是（）A. B.C. D.4. 某一物体从静止开始做直线运动，其加速度随时间变化的图像如图所示，则该物体（）A.在第1s内加速运动，第2、3s内减速运动，第3s末回到出发点B.第3s末的速度是−4m/sC.前2s内的位移是8mD.前4s内的位移是16m−t图象如图所示，图线与坐标轴5. 一个物体沿直线运动，从t=0时刻开始，物体的xt的交点坐标分别为0.5m/s和−1s，由此可知（）A.物体做匀减速直线运动B.物体做变加速直线运动C.物体的加速度大小为0.5m/s2D.物体的初速度大小为0.5m/s6. 汽车在平直公路上做刹车实验，若从t=0时起汽车在运动过程中的位移与速度的平方之间的关系如图所示，下列说法正确的是（）A.刹车过程经过3s时汽车的位移为7.5mB.刹车过程持续的时间为5sC.t=0时汽车的速度为10m/sD.刹车过程汽车的加速度大小为10m/s27. 质点做直线运动的位移x和时间平方t2的关系图象如图所示，则该质点（）A.加速度大小为1m/s2B.任意相邻1s内的位移差都为2mC.第2s内的位移是2mD.第3s内的平均速度大小为3m/s8. 物体做变加速直线运动，依次经过A、B、C3点，B为AC的中点，物体在AB段加速度恒为a1，在BC段加速度恒为a2，已知A、B、C3点的速度为v A、v B、v C，有v A<v C，且v B=v A+v C2．则加速度a1和a2的大小为（）A.a1<a2B.a1=a2C.a1>a2D.条件不足无法确定9. 某同学欲估算飞机着陆时的速度，他假设飞机在平直跑道上做匀减速运动，飞机在跑道上滑行的距离为x，从着陆到停下来所用的时间为t，实际上，飞机的速度越大，所受的阻力越大，即加速度越大．则飞机着陆时的速度应是（）A.v=xt B.v=2xtC.v>2xtD.xt<v<2xt10. 如图所示是A、B两质点从同一地点开始运动的x−t图象，下列说法正确的是（）A.A质点做匀加速直线运动B.A、B两质点在4s末和8s末的速度大小相等C.B质点在前4s内做减速运动，后4s内做加速运动D.B质点在4s末运动方向发生改变11.两辆汽车a、b在一条平直公路上同向运行，两车运动的v−t图象如图所示．已知a、b 曲线关于它们两交点的连线对称，且在t1时刻两车在同一位置，下列说法中正确的是（）A.在t1∼t2这段时间内，两车的平均速度相同B.在t1∼t2这段时间内的任意时刻，a车与b车的加速度都相同C.在t2时刻，两车再次处于同一位置D.在t1∼t2这段时间内，a车始终在b车前面12.甲同学骑自行车去看望乙同学，得知消息后，乙同学步行去迎接，接到后同车返回，整个过程他们的位置与时间的关系如图所示，据图可知（）A.两同学在t=10min时相遇B.相遇前甲的速度是乙的4倍C.相遇后乙的速度是原来的1.5倍D.整个过程甲的平均速度是乙的2倍13. 一个沿直线运动的物体，其位移x、速度v、加速度a随时间变化的图象如图所示，若该物体在t=0时刻初速度均为零，则四个选项中表示该物体沿单一方向运动的图象是（）A. B.C. D.二、多选题。
考点巩固卷02 图像问题(解析版)
考点巩固卷02 图像问题考点01：x—t图像（5单选+1多选）1．（2023·全国·统考高考真题）一小车沿直线运动，从t= 0开始由静止匀加速至t=t1时刻，此后做匀减速运动，到t=t2时刻速度降为零。
在下列小车位移x与时间t的关系曲线中，可能正确的是（）A．B．C．D．【答案】D【解析】x—t图像的斜率表示速度，小车先做匀加速运动，因此速度变大即0—t1图像斜率变大，t1—t2做匀减速运动则图像的斜率变小，在t2时刻停止图像的斜率变为零。
故选D。
2．（2023·福建·模拟预测）厦门的鼓浪屿（图1）是集观光、度假、旅游、购物、休闲、娱乐为一体的综合性海岛风景文化旅游区。
“鼓浪屿：国际历史社区”于2017年被列入世界遗产名录。
图2为小闽生在游玩鼓浪屿某段时间内的x t 图像。
随后小闽沿半径为R的圆进行取景，在1t内绕行1.5圈。
由图可知（）0t时间内，小闽的行走轨迹为一条曲线0t时间内，小闽的加速度越来越小，行走的平均速度小于．取景过程，小闽绕行的平均速率为．取景过䅣中，为实时监测相机的大致位置，可以将小闽与相机视为一个质点【答案】D0t时间内，小闵一直向着规定的正方向运动，所以其运动轨迹为一条【解析】A．从x-00t时间内，小闵运动的速度越来越小，图像的斜率表示物体运动是速度大小，从图像可得，在0但无法判断其加速度的变化情况；这段时间内，小闵的平均速度A ．10t 时间内，v 增大，N F mg >B ．t 1~t 2时间内，v 减小，N F mg <C ． t 2~t 3时间内，v 增大，N F mg <D ． t 2~t 3时间内，v 减小，N F mg >【答案】D【解析】A ．因s -t 图像的斜率等于速度，可知 10t 时间内，v 增大，加速度向下，失重，则N F mg <选项A 错误；B ．t 1~t 2时间内，v 先增加后减小，加速度先向下后向上，则先失重后超重，则先N F mg <，后N F mg >，选项B 错误；CD ．t 2~t 3时间内，v 减小，加速度向上，超重，则 N F mg >，选项C 错误，D 正确。
位移时间图像专题练习(附答案)
位移时间图像专题练习（附答案）姓名 1、 如图所示为甲、乙两物体相对于同一参考系的A •甲、乙两物体的出发点相距x 0 B •甲、乙两物体都做匀速直线运动 C •甲物体比乙物体早出发的时间为t i s D .甲、乙两物体向同方向运动2、 如图所示，为甲、乙两物体相对于同一坐标的A .甲、乙均做匀变速直线运动B •甲比乙早出发时间t oC •甲、乙运动的出发点相距x oD .甲的速率大于乙的速率3、如图所示为甲、乙两个物体在同一直线上运动的法正确的是（ ） A .两物体的速度大小相等，方向相反B .在t=1s 时，甲、乙两物体相遇C .在前2s 时间内，甲、乙两物体的位移相同D .在t=2s 时，乙物体的运动方向发生了变化 收起4、 如图所示为甲、乙两物体运动的 x-t 图象，则下列说法正确的是（A .甲物体做变速直线运动，乙物体做匀速直线运动B .两物体的初速度都为零C .在t i 时间内两物体平均速度相等D .相遇时，甲的速度大于乙的速度 5、 聪聪同学讲了一个龟兔赛跑的故事， 按照故事情节，明明同学画出了兔子和乌龟的位移图像如图所示。
下列说法错误的是（A .故事中的兔子和乌龟是在同一地点同时出发的B .乌龟做的是匀速直线运动C .兔子和乌龟在比赛途中相遇两次D .乌龟先通过预定位移到达终点6、图示为A B 两运动物体的位移图象.下述说法中正确的是（ ）A. A 、B 两物体开始时相距100m 同时相向运动B. B 物体做匀速直线运动，速度大小为 5m/sC. A 物体在运动中停了 6s班级 列说法正确的是（ ）屮 )ots(6c4f2(D. A、B两物体运动8s时，在距A的出发点60m处相遇7、甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点 得到两车的位移一时间图象如图所示，贝y 下列说法正确的是（ ）A . t i 时刻乙车从后面追上甲车B . t i 时刻两车相距最远C . t i 时刻两车的速度刚好相等D . 0到t i 时间内，两车的平均速度相等&如图为某一质点作直线运动的位移x 随时间变化的规律，图为一条抛物线，则下列说法正确的是（ ）A .在10s 末，质点的速率最大B .在1-10S 内，质点所受合力的方向与速度方向相反C .在8s 末和12s 末，质点的加速度方向相反D .在0-20S 末，质点的位移大小为 9m9、物体A 、B 的x-t 图像如图所示，由图可知[] A •从第3s 起，两物体运动方向相同，且v A >v B B .两物体由同一位置开始运动，但物体A 比B 迟3s 才开始运动C .在5s 内物体的位移相同，5s 末A 、B 相遇D . 5s 内A 、B 的平均速度相等11、如图所示是甲、乙两物体的 X-t 图象，由图可知（ ）A. 甲乙两物体同时出发B. 甲乙两物体的运动方向相同C. 甲乙两物体的出发点相距4mD. 甲乙两物体都做匀速直线运动且 v 甲<v 乙1、ABC2、BC10、 物体甲、乙的x-t 图象如图所示，由图可知（) A .从第10s 起，两物体运动方向相同，且 v 甲〉v 乙 B .两物体由冋一位置开始运动，但乙比甲迟10s 才开始运动 C . 25s 末甲、乙相遇 D . 25s 内甲、乙的平均速度相等1D 20 lb JU 「S3、AB4、ACD5、A6、ABD7、A8、B9、A10、 C。
1.2+位移-时间的图像+练习题-2024-2025学年高一上学期物理人教版(2019)必修第一册
位移-时间图像针对训练1姓名 组别 得分基础精析:位移－时间图像1．位置－时间图像：反映物体在任意时刻的位置的图像．在直角坐标系中选时刻t 为横轴，选位置x 为纵轴，其上的图线就是位置－时间图像．2．位移－时间图像(x －t 图像)：反映物体在不同时间内的位移的图像．将物体运动的初始位置选作位置坐标原点O ，则位置与位移大小相等(x ＝Δx )，位置－时间图像就成为位移－时间图像．3．两点提醒（1）位移-时间图像不能体现出物体做曲线运动。
（不管是位移-时间的图像，还是初中阶段的路程-时间的图像，都不能反映出物体做曲线运动）。
在做题中，即使图像中是曲线图像，也反映出物体做直线运动，是由它的速度改变导致的。
（2）当位移-时间的图像为与时间轴平行的直线时，反映出物体处于静止状态。
位移大小初、末位置的纵坐标差的绝对值 方向未位置与初位置的纵坐标差的正负值，正值表示位移沿正方向，负值表示位移沿负方向。
运动开始位置图线起点纵坐标 运动开始时刻图线起点横坐标 两图线交点的含义表示两物体在同一位置（相遇）习题练习：1．A 、B 、C 三物同时同地同向出发做直线运动，图是它们位移与时间的图像，由图可知它们在t 0时间内（ ）A ．质点A 的位移最大B ．质点A 的路程最小C ．三质点的平均速度相等D ．三质点的平均速率相等2．A 、B 、C 三物同时、同地、同向出发做直线运动，下图是它们位移与时间的图像，由图可知它们在t 0时间内（除t 0时刻外）（ ）A ．平均速度ABC v v v == B ．平均速率A B C v v v >>C ．A 一直在B 、C 的后面D ．A 的速度一直比B 、C 要大3.一辆汽车在平直道路上行驶，以x 表示它相对于出发点的位移．汽车在0-40s 这段时间的x t -图像如图所示，关于汽车在这段时间内的运动情况，下列说法正确的是（ ）A ．汽车最初10s 内的加速度大小为23m/sB ．汽车在第2个10s 内做匀速直线运动C ．汽车在这段时间内的平均速度为25m/sD ．汽车最远位置到出发点的距离为30m4.一辆汽车在教练场上沿平直道路行驶，以x 表示它相对于出发点的位移，汽车在0时刻-30秒末这段时间的x t -图像如图所示．下列说法正确的是（ ）A ．在020s 内，汽车做加速运动B ．在020s 内，汽车的位移大小为30mC ．在20s 30s ~内，汽车做匀速运动D ．在20s 30s ~内，汽车的速度大小为3m /s0t 时间内，对三个物体运动情况5.下图为A、B、C三个物体运动的位移时间图像，关于0的描述正确的是（）A．A物体的运动轨迹为曲线B．B物体做匀加速直线运动C．B物体和C物体的平均速率相同D．A物体的平均速度大于B物体的平均速度6.如图所示，P、Q两质点的位移—时间图像分别为图中的a、b图线，其中a为抛物线，关于两质点的运动描述，下列说法正确的是（）A．两质点两次相遇时的运动方向相同 B．0-t0时间内某时刻，P、Q的速度相同C．t0时刻，质点P的加速度为零 D．t0-2t0时间内质点P、Q平均速度之比为2：17.甲、乙两物体从同一地点出发且在同一条直线上运动，它们的位移－时间（x-t）图像如图所示，由图像可以看出在0-5s内（）A．甲、乙两物体始终同向运动B．4s时甲、乙两物体间的距离最大C．甲物体的平均速度大于乙物体的平均速度D．甲物体的速率始终大于乙物体的速率8.甲、乙两物体从同一地点出发沿同一直线运动，它们的位移一时间图象如图所示，则在（）A．前3s内甲、乙的平均速度相等 B．3s末时甲、乙两物体的速度相等C．前3s内甲、乙的运动方向始终相同D．前3s内甲、乙两物体的最大距离为1m9.如图所示为甲、乙两物体在同一直线上运动，两物体的x-t图像如图所示，下列说法正确的是（）A．甲、乙均做匀变速直线运动 B．乙比甲早出发时间t0C．甲的速率大于乙的速率 D．甲、乙都运动时，二者的速度方向相10.如图所示，A、B、C是三个物体同时同地开始运动的位移—时间图像，在时间t0内，下列说法正确的是（）A．A、C两个物体做的都是曲线运动 B．A物体的路程比B物体的路程短B．C．A、B、C三个物体平均速度相等 D．B物体做匀速运动，C物体做减速运动11.甲、乙、丙三个物体同时、同地出发做直线运动，它们的位移﹣时间图像如图所示，则在此过程中，下列说法中正确的是（）A．甲、乙、丙三个物体通过的路程相同 B．甲、乙、丙三个物体均做匀速直线运动C．甲、乙、丙三个物体平均速度相同 D．甲、乙、丙三个物体的平均速率相同12.已知a、b、c三个物体在0-10s时间内的运动规律如图所示，则下列说法正确的是（）A．在0-10s时间内，a先加速后减速，b做匀速直线运动，c一直做匀加速直线运动B．在0-0s时间内，a的平均速率最大，b的平均速率小于c的平均速率C．在0-10s时间内，a、b、c三个物体都向同一方向运动D．在0-10s时间内，a、b、c三个物体的平均速度相同13.甲、乙、丙三个物体同时同地出发做直线运动，它们的位移—时间图像如图所示。
高考复习微专题—位移时间(x-t)图象习题选编 包含答案
微专题—位移时间（x-t）图象习题选编一、单项选择题1、甲、乙两车在同一条直道上行驶,两车的位置随时间变化的规律如图K4-5所示.已知乙车图线满足二次函数方程,且图线与t轴相切于10 s处,下列说法正确的是（）A.甲车做匀变速直线运动,加速度a甲=4 m/s2B.两车运动方向相反,5 s末两车速度大小相等C.乙车做匀变速直线运动,且初位置在x0=80 m处D.乙车加速度逐渐减小,10 s末加速度恰减为02、甲、乙两人同时同地出发骑自行车做直线运动，前1小时内的位移-时间图像如图3所示。
下列表述正确的是（）A. 0.2-0.5小时内，甲的加速度比乙的大B. 0.2-0.5小时内，甲的速度比乙的大C. 0.6-0.8小时内，甲的位移比乙的小D. 0.8小时内，甲、乙骑行的路程相等3、两物体在同一直线上运动，如图为它运动的位移时间x－t图象，则()A．两物体同时运动，从同一地点出发B．甲开始运动时，乙在甲前x0(m)处C．乙在途中停留了一段时间，甲是一直在运动D．从计时开始，经过t1时间两物体速度相等4、在同一条笔直的公路上行驶的三辆汽车a，b，c，它们的x-t图象如图所示汽车a对应的图象是条抛物线，其顶点坐标为（0，10），下列说法正确的是（）A．b和c两汽车做匀速直线运动，两汽车的速度相同～内，a，b两汽车间的距离均匀增大B．在05sC．汽车c的速度逐渐增大D．汽车a在5s末的速度为4m/s5、物体A、B的s-t图像如图所示，由图可知( )A．5s内A、B的平均速度相等B．两物体由同一位置开始运动，但物体A比B迟3s才开始运动C．在5s内物体的位移相同，5s末A、B相遇D．从第3s起，两物体运动方向相同，且v A>v B6、国产歼-15舰载战斗机在航母甲板上加速起飞过程可看做匀变速直线运动，在某段时间内的x-t图象如图所示，视国产歼-15舰载战斗机为质点,根据图中所给数据判断该机加速起飞过程中，下列选项正确的是( )A．经过图线上M点所对应位置时的速度小于3m/sB．在t=2.5s时的速率等于4m/sC．在2s-2.5s这段时间内位移等于2mD．在2.5s-3s这段时间内位移等于2m7、A、B两质点从同一地点运动的x-t图象如图所示，下列说法中正确的是（）A．A质点做直线运动，B质点做曲线运动B．0-4s内A质点的平均速度小于B质点的平均速度C．前4s内A、B之间距离先增大后减小，4s末两质点相遇D．A、B两质点始终沿同一方向运动8、甲、乙两物体从同一点出发且在同一条直线上运动，它们的位移—时间（x–t）图象如图所示，由图象可以得出在0~4 s内（）A．甲、乙两物体始终同向运动B．4 s时甲、乙两物体间的距离最大C．甲的平均速度等于乙的平均速度D．甲、乙两物体间的最大距离为6 m9、甲、乙两车某时刻由同一地点，沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移—时间图象如图所示，图象中的OC段与AB平行，CB段与OA平行，则下列说法中正确的是( )A．t1到t2时刻两车的距离越来越远B．0～t3时间内甲车的平均速度大于乙车的平均速度C．甲车的初速度等于乙车在t3时刻的速度D．t3时刻甲车在乙车的前方10、如图是一辆汽车做直线运动的x—t图像，对线段OA、AB、BC、CD所表示的运动，下列说法错误的是（）A．汽车在OA段运动得最快B．汽车在AB段静止C．CD段表示汽车的运动方向与初始运动方向相反D．4 h内汽车的位移大小为零11、如图所示，直线a和曲线b分别是在平直公路上行驶的汽车 a和b的位移一时间（x－t）图象.由图可知不正确的是（）A．在时刻t1，b车追上a车B．在时刻t2，a车的加速度小于b车的加速度C．在t1到t2这段时间内，a和b两车的路程相等D．在t1到t2这段时间内，b车的速率先减少后增加12、在平直公路上行驶的a车和b车的位置—时间（x-t）图像分别为图中直线和曲线，已知b车的加速度恒定且等于-2m/s2，t=3s时，直线和曲线刚好相切，则（）A．a车做匀速运动且其速度为83av m/sB．t=3s时a车和b车相遇但此时速度不等C．t=1s时b车的速度为10m/sD．t=0时a车和b车的距离x0=9m二、多项选择题13、如图，直线a 和曲线b 分别是在平直公路上行驶的汽车a 和b 的位置-时间（x-t ）图线。
人教版必修1 第二章匀变速直线运动的研究-位移—时间图像(x-t图像)专题专项训练习试题集
高一物理必修1第二章匀变速直线运动的研究位移—时间图像（x-t图像）专题专项训练习题集【知识点梳理】1．位移-时间图像的意义：纵坐标表示位移x，横坐标表示时间t，它表示物体做直线运动位移随时间变化的运动规律。
2．图线的特点：（1）物体静止的图线是与横轴重合或与横轴平行的直线，如x-t图像中图线C所示。
（2）物体匀速直线运动的图线是倾斜的直线，如x-t图像中图线A和B所示。
（3）物体匀变速直线运动的图线是曲线（抛物线），如x-t图像中图线D所示。
（4）物体变速运动的图线是一般的曲线。
3．图线所能解决的问题：（1）图线上任意一点的横纵坐标表示物体在某一时刻及所处的位置。
（2）图线的纵截距表示开始计时物体相对于参考点的位移，表示物体不是从位移起点出发的；图线的横截距表示物体计时开始没有运动，过了一段时间从位移起点开始运动。
（3）图线的斜率表示物体运动速度大小和方向，图线倾斜程度的大小反映物体运动速度的大小，图线斜率的正负反映速度方向的正负，图线斜率为正表示物体运动速度方向沿正方向运动，图线斜率为负表示物体运动速度方向沿负方向运动。
（4）两条图线的交点表示两物体相遇的时刻及位置。
（5）图线与横轴相交的含义表示物体从参考点（位移起点）一边运动到另一边。
表示位移方向发生改变，运动方向不变。
4．注意事项：（1）x-t图像只能表示直线运动，无法表示物体曲线运动。
（2）x-t图像不是物体运动轨迹。
【典题训练】1．如图所示是一物体的x-t图象，则该物体在6s内的路程是（）A．0m B．2m C．4m D．12m2．如图所示是甲乙两物体在同一直线上做匀速直线运动的x-t图像，由图像可以判断（）A．甲比乙早运动了t1秒B．t=t1时，两物体相距x0米C．t=t2时，两物体相遇D．t=t3时，两物体相距最远3．如图所示是甲、乙两物体在同一直线上运动的（位移）x-t（时间）图象，以甲的出发点为原点，出发时间为计时起点，则（）A．乙比甲先出发B．t3时刻两物体相遇C．甲出发时，乙在甲前边x0处D．甲在途中停了一段时间，而乙一直在运动4．如图所示是一物体的x-t图象，则下列说法正确的是（）A．物体离出发点最大的距离为4mB．物体6S时离出发点最远C．物体在2s时运动方向发生改变D．前2s物体一直向正方向运动5．t=0时甲、乙两物体同时从同一地点出发沿同一直线运动，以出发点为参考点，它们的位移—时间（x-t）图像如图所示，则下列说法正确的是（）A．0-t1的时间内，甲在乙的前方B．甲的速度不变，乙的速度不断增大C．t1时刻它们的位置相同，甲的速度大于乙D．t1时刻它们的位置相同，乙的速度大于甲6．一辆汽车做匀速直线运动从甲地到乙地，在乙地停留了一段时间后，又从乙地匀速返回到甲地。
衔接点03 位移-时间图像 位移和时间的测量(解析版)
衔接点03位移－时间图像位移和时间的测量课程标准初中会用x-t图像描述匀速直线运动，会计算物体运动的速度高中 1.了解x-t图像斜率的含义2.了解两种打点计时器的结构和工作原理，并学会安装和使用.3.会用打点计时器打出的纸带测量位移和时间。
4.会利用x-t图像处理简单的匀速直线运动的追及和相遇问题。
初中物理知识储备1．直线坐标系：会确定物体在直线运动中的位置。
会用直线坐标系描述物体的位置。
2．路程：会计算简单的匀速直线运动的路程问题。
3.掌握刻度尺测量物体长度的方法。
掌握毫米刻度尺的估读方法。
4.x-t图像（1）会用x-t图像描述匀速直线运动和静止状态。
（2）会根据图像计算匀速直线运动的速度大小。
（3）知道不同x-t图像的交点的含义：物体在某处相遇。
高中物理新知识、新模型一、直线运动的位移研究直线运动时，在物体运动的直线上建立x轴，如图所示。
1．物体的位置表示：用位置坐标表示。
如图所示，若物体从A向B运动，则x1表示初位置A，x2表示末位置B。
2．物体的位移表示(1)大小：末位置与初位置的坐标之差，Δx＝x2－x1。
(2)方向：初位置指向末位置。
①Δx＞0，表示位移的方向指向x轴的正方向；②Δx＜0，表示位移的方向指向x轴的负方向。
二、位移－时间图像1．位置－时间图像：反映物体在任意时刻的位置的图像．在直角坐标系中选时刻t为横轴，选位置x为纵轴，其上的图线就是位置－时间图像．2．位移－时间图像(x－t图像)：反映物体在不同时间内的位移的图像．将物体运动的初始位置选作位置坐标原点O，则位置与位移大小相等(x＝Δx)，位置－时间图像就成为位移－时间图像．三、位移和时间的测量1．两种打点计时器(如图所示)(1)电磁打点计时器使用交变电源的计时仪器；工作电压约为8 V，当电源频率是50 Hz时，每隔0.02 s打一次点．(2)电火花计时器使用220 V交变电源，当电源频率是50 Hz时打点周期是0.02 s.2．时间的测量从能够看清的某个点开始(起始点)，往后数出若干个点，数出时间间隔个数n，则这段时间t＝0.02n s．(打点频率为50 Hz)3．位移的测量用刻度尺测量纸带上两个点之间的距离，即为相应时间间隔内物体的位移大小．初、高中物理衔接点1. 用图像描述和表达物理规律是物理研究中常用的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
位移时间图像专题练习（附答案）
姓名班级
1、如图所示为甲、乙两物体相对于同一参考系的x-t图象，下面说法正确的是（）。
A．甲、乙两物体的出发点相距x0
B．甲、乙两物体都做匀速直线运动
C．甲物体比乙物体早出发的时间为t1s
D．甲、乙两物体向同方向运动
2、如图所示，为甲、乙两物体相对于同一坐标的x-t图象，则下列
说法正确的是（）
A．甲、乙均做匀变速直线运动
B．甲比乙早出发时间t0
C．甲、乙运动的出发点相距x0
D．甲的速率大于乙的速率
3、如图所示为甲、乙两个物体在同一直线上运动的x-t图象，下列说法
正确的是（）
A．两物体的速度大小相等，方向相反
B．在t=1s时，甲、乙两物体相遇
C．在前2s时间内，甲、乙两物体的位移相同
D．在t=2s时，乙物体的运动方向发生了变化收起
4、如图所示为甲、乙两物体运动的x-t图象，则下列说法正确的是（）
A．甲物体做变速直线运动，乙物体做匀速直线运动
B．两物体的初速度都为零
C．在t1时间内两物体平均速度相等
D．相遇时，甲的速度大于乙的速度
5、聪聪同学讲了一个龟兔赛跑的故事，按照故事情节，明明同学
画出了兔子和乌龟的位移图像如图所示。
下列说法错误的是
(????)
A．故事中的兔子和乌龟是在同一地点同时出发的
B．乌龟做的是匀速直线运动
C．兔子和乌龟在比赛途中相遇两次
D．乌龟先通过预定位移到达终点
6、图示为A、B两运动物体的位移图象．下述说法中正确的是（）
A.A、B两物体开始时相距100m，同时相向运动
B.B物体做匀速直线运动，速度大小为5m/s
C.A物体在运动中停了6s
D.A、B两物体运动8s时，在距A的出发点60m处相遇
7、甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点得到两车的位移一时间图象如图所示，则下列说法正确的是（）
A．t1时刻乙车从后面追上甲车
B．t1时刻两车相距最远
C．t1时刻两车的速度刚好相等
D．0到t1时间内，两车的平均速度相等
8、如图为某一质点作直线运动的位移x随时间变化的规律，图为一条抛物线，
则下列说法正确的是（）
A．在10s末，质点的速率最大
B．在1-10s内，质点所受合力的方向与速度方向相反
C．在8s末和12s末，质点的加速度方向相反
D．在0-20s末，质点的位移大小为9m
9、物体A、B的x-t图像如图所示，由图可知[]
A．从第3s起，两物体运动方向相同，且v A>v B
B．两物体由同一位置开始运动，但物体A比B迟3s才开始运动
C．在5s内物体的位移相同，5s末A、B相遇
D．5s内A、B的平均速度相等
10、物体甲、乙的x-t图象如图所示，由图可知（）
A．从第10s起，两物体运动方向相同，且v甲＞v乙
B．两物体由同一位置开始运动，但乙比甲迟10s才开始运动
C．25s末甲、乙相遇
D．25s内甲、乙的平均速度相等
11、如图所示是甲、乙两物体的x-t图象，由图可知（）
A.甲乙两物体同时出发
B.甲乙两物体的运动方向相同
C.甲乙两物体的出发点相距4m
D.甲乙两物体都做匀速直线运动且v甲<v乙
1、ABC
2、BC
3、AB
4、ACD
5、A
6、ABD
7、A
8、B
9、A
10、C
11、CD。
