第一章Protel 2004设计入门主要内容一、设计简介二、Protel DXP 2004 SP2软件基本配置三、工程项目文件操作四、PCB制板基础五、Protel 2004基本操作(实训)一、设计简介图1-1所示为一块硬盘印制电路板实物图,从图上可以看到各种元器件、集成电路芯片、PCB走线、接口及焊盘等,这种上面有电阻、电容、二极管、三极管、集成电路芯片、接插件、PCB走线以及焊盘等的板子即为印制电路板。

★学习Protel设计的最终目的就是完成印制电路板的设计。

Protel设计流程主要如下:⑴设计原理图。

利用Protel2004提供的各种原理图设计工具和各种编辑功能,完成原理图的设计工作。

⑵产生网络表。

网络表是联系原理图和PCB之间的纽带,一般在原理图设计完毕要产生网络表文件,它是原理图设计的结束,也是PCB设计的开始。

⑶PCB设计。

通过网络表调用原理图中的元器件,合理地进行布局,并进行PCB布线,实现PCB设计。

Protel是进入我国较早的CAD制图软件之一,目前已成为众多电子设计者的首选入门软件。

Protel 2004是一款基于Windows NT/2000/XP操作系统的完整板级设计软件,下面为由Protel画图后制作出的成品:二、Protel DXP 2004 SP2软件基本配置安装并激活Protel DXP 2004 SP2软件后,就可以进行软件配置。

1.启动Protel DXP 2004 SP2⑴在“开始”菜单中,单击DXP 2004 SP2快捷方式图标,启动Protel DXP 2004 SP2。

⑵执行“开始”→“程序”→“Altium SP2”→“DXP 2004 SP2”,启动Protel DXP 2004 SP2。

2.中英文界面切换Protel 2004默认界面为英文,但SP2版本支持中文菜单方式,可在“Preferences (优先设定)”中切换。

3.Protel DXP 2004 SP2主窗口三、工程项目文件操作Protel 2004的设计通常是先建立PCB 工程项目文件,然后在该项目文件下建立原理图、PCB 等其他文件,建立的项目文件将显示在【Projects 】选项卡中。

protel_dxp_2004入门教程

protel_dxp_2004入门教程
在国内,Protel99Se 作为一个经典版本被广泛应用,随着 Protel DXP2004 的出现已被逐步取代, 尽管 Altium 功能强大,但对计算机的硬件资源要求较高,部分功能相比其他软件并不普及,所以本章 只介绍如何用 Protel DXP 2004 设计原理图和 PCB 图。
5.1.2 系统界面
5.2.4 原理图图纸的设置
在开始绘制电路图之前首先要做的是设置正确的文件选项。从菜单选择【Design】/【Document Options】文件选项对话框打开,弹出图纸设置对话框如图 5-11。
图 5-11 图纸属性设置对话框
(1)设置原理图文档的纸张大小,在 Sheet Options 标签,找到 Standard Styles 栏。点击输入框旁 的箭头将看见一个图纸样式的列表。在此将图纸大小(sheet size)设置为标准 A4 格式,使用滚动栏 滚动到 A4 样式并点击选择。点击 OK 按钮关闭对话框,更新图纸大小。
图 5-3 Protel DXP 的文档组织结构
5.2 Protel DXP 电路原理图的绘制
5.2.1 电路原理图的绘制流程
原理图设计是电路设计的基础,只有在设计好原理图的基础上才可以进行印刷电路板的设计和电 路仿真等。本章详细介绍了如何设计电路原理图、编辑修改原理图。通过本章的学习,掌握原理图设 计的过程和技巧。电路原理图的设计流程如图 5-4 所示,包含 8 个具体的设计步骤:
图 5-6 PCB 项目创建界面
Projects 面板出现新的项目文件,PCB Project1.PrjPCB,与“no documents added”文件夹一起列出。 如图 5-7 所示。
图 5-7 新的工程项目文件
2. 通过选择【File】/【Save Project As】将新项目重命名(扩展名为*.PrjPCB)。指定把这个项目 保存在硬盘上的位置,在文件名栏里键入文件名 zdqPCB.PrjPCB 并点击 Save。

dxp2004详细使用指导教程完整ppt课件

dxp2004详细使用指导教程完整ppt课件

整理ppt
29









右键单击

选择“保存”
整理ppt
修改保存位置和文件名
30
熟悉原理图设计环境
整理ppt
31
工作面板
❖ DXP2004大量使用各种工作面板,用于管理项目文 件(Projects)、文件(Files)、访问元件库( Library)等。
❖ 单击相应的面板标签可打开某个工作面板,也可通 过选择“查看”>“工作区面板”中的子菜单项, 打开或关闭相应的工作面板。
整理ppt
49
原理图绘制---加载元件库
❖ 打开元件库面板 1、单击工作区右侧的“元件库”面板标签 2、或选择“设计”>“浏览元件库”菜单命令。
已加载的常用元件库
需加载新的元件库, 单击“安装”
整理ppt
50
原理图绘制---加载元件库
在“安装”选项卡下单击“安装”按钮,弹出“打 开”对话框。
整理ppt
36
设置图纸参数
整理ppt
37
设置图纸参数
❖ 捕获网格:光标每次在图纸上移动的最小单位。 ❖ 可视网格:图纸上实际显示的网格单元。 ❖ 捕获网格:电气网格用来引导布线。在绘制导线时
,系统会以“网格范围”中设定的值为半径,以光 标所在位置为中心,向四周搜索电气节点,如果在 搜索半径内有电气节点的话,就会自动将光标移动 到该节点上。电气网格的大小应略小于捕获网格, 例如捕获网格为10,电气网格可设为8。
❖ 用于组织与设计印制电路板设计有关的所有 文件。
❖ 仅存储设计文件的链接信息,不存储具体的 设计文件内容。保证了各设计文件的独立。 所以右单击项目文件时,在快捷菜单中有“ 追加已有文件到项目中”的选项。

Protel 2004 PCB设计入门及实训

Protel 2004 PCB设计入门及实训
学习PCB设计的最终目的就是 完成印制电路板的设计。
4
Protel DXP 2004 SP2 印制电路板设计教程
PCB设计流程主要如下。 ⑴设计原理图。利用Protel2004提供的各种 原理图设计工具和各种编辑功能,完成原理图的 设计工作。 ⑵产生网络表。网络表是联系原理图和PCB 之间的纽带,一般在原理图设计完毕要产生网络 表文件,它是原理图设计的结束,也是PCB设计 的开始。 ⑶PCB设计。通过网络表调用原理图中的元 器件,合理地进行布局,并进行PCB布线,实现 PCB设计。
6
Protel DXP 2004 SP2 印制电路板设计教程
PCB样图
7
Protel DXP 2004 SP2 印制电路板设计教程
8
Protel DXP 2004 SP2 印制电路板设计教程
9
Protel DXP 2004 SP2 印制电路板设计教程
10
Protel DXP 20el DXP 2004 SP2软件基本配置
安装并激活Protel DXP 2004 SP2软件后,就可以 进行软件配置。
1.启动Protel DXP 2004 SP2
⑴在“开始”菜单中,单击DXP 2004 SP2快捷方式
图标
,启动Protel DXP 2004 SP2。
⑵执行“开始”→“程序”→“Altium SP2”→“DXP 2004 SP2”,启动Protel DXP 2004 SP2。
11
Protel DXP 2004 SP2 印制电路板设计教程
2.中英文界面切换 Protel 2004默认界面为英文,但SP2版本支持中文菜 单方式,可在“Preferences(优先设定)”中切换。
12

Protel DXP 2004基础实例教程第1章 概述

Protel DXP 2004基础实例教程第1章  概述
第1章 概述
1.1 )PCB方面的更新(三)原理图相关 的更新(四)FPGA方面的更新
1.2 DXP 2004的主窗口
DXP 2004 的主窗口
1.2.1 菜单栏
1.用户配置按钮 2.“文件”菜单3.“查看”菜单4.“收藏”菜单5.“项 目管理”菜单6.“视窗”菜单7.“帮助”菜单
“选择文件进行比较”对话框
1.2.2 工具栏
工具栏中只有4个按钮,分别用于新建文件、打开已存在的文件、打开设备
视图和顾问式帮助。
1.2.3 工作窗口
工作窗口的主页页面
1.2.4 工作面板
1.3 DXP 2004的文件管理系统
1.3.1 项目文件
“Files(文件)”面板
项目文件
1.3.2 课堂练习——创建项目文件
配置菜单
“Customizing PickATask Editor (定制原理图编辑器)”对话框
“优先设定”对话框
“EDA服务器”对话框
“运行进程”对话框和“运行浏览器”对话框
许可证加载状态
“文件”菜单 “工作区面板”命令子菜单
“桌面布局”命令子菜单
“查看”菜单
设备视图窗口
“收藏”菜单
“项目管理”菜单
4.项目文件包括几种?创建方法有何异同?
5.工作窗口的切换方式?
启动DXP 2004,建立名为NEWPRO的文件夹,并在文件夹中建立名为 NEWPRO的项目文件。
1.3.3 自由文件
自由文件是指独立于项目文件之外的文件,DXP 2004通常将这些文件存放 在惟一的“Free Document(空白文件)”文件夹中。自由文件有以下两个来 源。
1.4 课后习题
1.用什么方法可以快速打开最近打开过的文件? 2.简述DXP的启动方法? 3.如何创建项目文件?

Protel 2004_第5章

Protel 2004_第5章
Delete键,即可将它删除。 (3) 改变图形大小与形状:对于某些有大小要求的电路 对象,如子图符号、电路端口和各种图形对象,当它们处于 点中状态时,用鼠标指向其上的控制点,利用拖动的方法可 以改变其大小和尺寸,如直线与导线的长度与角度、子图符 号大小、电路端口的长短、圆的半径、矩形的宽度和高度等。 (4) 取消点中状态:在图纸上的空白处单击鼠标左键, 则该对象周围的虚线方框和控制点消失,这表明该对象已被 释放。
23
第5章 电路原理图编辑技巧
5.2.3 利用菜单命令移动对象
打开主菜单上的“编辑(E)/移动(M)”菜单,可以看到与 移动对象位置有关的各种操作命令,如图5-3所示。
24
第5章 电路原理图编辑技巧
图5-3 移动对象的菜单命令
25
第5章 电路原理图编辑技巧
1.移动单个对象位置并保持原有连接关系
后将同时显示出尺寸或外形的控制点。
2
第5章 电路原理图编辑技巧
2.对点中对象的操作
对于点中的对象,可以进行以下编辑操作。
(1) 激活对象:在点中的对象上单击并按住鼠标左键不
放,该对象将处于激活状态(用鼠标指向一个未被点中的对 象,直接按下左键不放,也可以使之激活)。被激活的对象 将悬浮在十字形工作光标上。
令进行消除。前面讲到了,对于不要的对象,可以先点中,
然后再按键盘上的Delete键删除。在操作过程中还可以利用
以下各种方法删除一个或多个对象。
19
第5章 电路原理图编辑技巧
1.清除或删除选定的对象
首先选定待清除或删除对象,然后利用以下任意一种方
法进行清除或删除。
(1) 执行菜单命令“编辑(E)/删除(D)”。
(3) 按下Esc键或者单击鼠标右键,结束删除命令的执行。

Protel 2004_第2章

Protel 2004_第2章

11
第2章 Protel 2004快速入门
(7) 整体编辑和完善。对初步绘制完成的电路原理图进
行修改、调整,必要时还可以在图纸上绘制一些图形元素,
以增加电路原理图的可读性。
(8) 输出各种报表。依据绘制好的电路图,产生并输出 各种报表,如网络表、电路原理图器材清单、设计工程层次 结构表、元件交叉参考报告、网络比较表等。 (9) 设计结果的保存与输出。电路原理图设计的最后一 步是,将设计结果存盘,必要时还可以将电路图打印输出。
第一次进入PCB设计软件(环境),了解并设置其工作环
境是很重要的。通过设置工作环境,可以将元件布局参数、
布线参数、板层参数、界面等设置成个人习惯(喜爱)和需要 的方式。以后再启动PCB设计软件时,只需要作必要的参数 修改即可。Protel 2004设计软件可以设置成“保存环境参数 作为默认参数”的方式,这样,修改后的环境设置参数在下 次启动时依然有效。
5
第2章 Protel 2004快速入门
“查看(V)”菜单:主要用于对视图的各种管理等操作。
“项目管理(C)”菜单:主要用于设置与项目有关的各 种操作。 “放置(P)”菜单:主要用于放置各种元件及完成各种 电气特性的连接等操作。 “设计(D)”菜单:主要用于添加/删除元件库、生成网 络报表及完成与层次原理图有关的各种操作。
12
第2章 Protel 2004快速入门
2.1.4 印刷电路板设计步骤
1.设计电路原理图 设计电路原理图,是设计印刷电路板的第一步。只有依 据正确的电路原理图,才能设计出正确的PCB(印刷电路板) 图。用电路设计软件进行电路原理图设计的最大优点是修改
方便。现在,电路板设计软件很多,均可使用。当然,用配

protel DXP2004简单教程

protel DXP2004简单教程

1.双击桌面上的DXP2004图标,运行成功后单击File——new——PCB project,新建一个PCB项目(界面可能会与下图有差别,按步骤来就行,以实际为准)2.单击NEW——schematic,新建原理图文件(界面可能会与下图有差别,按步骤来就行,以实际为准)3.在右侧的libraries中选择miscellaneous Devices.IntLib,找到Trans Cupl 单击Place Trans Cupl放置变压器,此时按Tab键设置参数快捷键说明:双击元件:改变属性tab:元件属性(放置元件之前按)空格:元件方向(放置元件之前按)4.完成后,单击OK,然后在工作区空白处单击,放置元件,效果如下图:5.然后按类似的方法,在libraries中选择miscellaneous Devices.IntLib库或者在另一个常用器件库中查找相应的器件,步骤如下列图示:6.连线,单击如图中的place wire,单击器件的连接起点,到器件连接终点后松开鼠标左键,右键一下,完成连线,下图为图标位置,仔细找7.依次查找各个元件,放置好位置后连线,本实例所有的元件均可在基本常用元件库内找到,过程如下列各图所示:C1的参数C2的参数完成后效果图:单击红框内的GND添加到图中的位置8.放置网络标号,网络标号的目的是减少界面的连线,使图像更简洁,标号名称相同既视为两端用联线连接。

如果用不好,可以用连线直接连(此步可省略)。

单击后鼠标变为十字,移动到线的端点处,多了一个如图所示的红色X时单击,完成放置标号,双击标号,在属性中改名。

(或在单击放置之前按TAB键改名)过程如下列各图所示下面过程与上面类似,添加lm337和lm317正负电源部分:只不过作为交流电输入的接头。

画一段线出来再加标号,弄不好标号的话就直接联线吧,一样的。

原理图全部元件添加完后的效果图:此时请保存文件file——》SAVE,保存啊。

9.新建PCB文件,看图来,莫着急,别建错了。

protelDXP2004sp2实用设计教程完整教案

protelDXP2004sp2实用设计教程完整教案
背景
为了使电路图清晰、易读,设计者往往需要在图中增加一些文 字或图形,辅助说明电路的功能、信号流向等。这些文字或图形的 增加,应该对图中的电气特性没有丝毫影响,为此,Protel DXP 2004 SP2提供了很好的绘图功能以及对象的排列和叠放次序等功能。
ProtelDXP 2004 SP2实用设计教程(第二版)
ProtelDXP 2004 SP2实用设计教程(第二版)
12
第12页,共50页。
第 4 章原理图编辑器的其他编辑功能
2.编辑文本框
双击已放置好的文本框,或在放置文本框过程中按“Tab”键, 系统弹出“Text Frame(文本框)”对话框,如图4-1-5所示。
图4-1-5 “Text Frame(文本框)”对话框
•Border Width:边框宽度。与直线的宽度设置相同。 •Border Color:边框颜色。 •Fill Color:填充颜色。 •Text Color:文本颜色。 •Font:文本字体。 •Draw Solid:是否填充在“Fill Color”选项中设置的颜色,选中表示填充。 •Show Border:是否显示边框线,选中表示显示。 •Alignment:文字的对齐方式。 •Word Wrap:确定文本超出边框时是否自动换行。选中为自动换行。 •Clip To Area:如果文字超出了边框,则确定是否显示,选中为不显示。
ProtelDXP 2004 SP2实用设计教程(第二版)
第11页,共50页。
图4-1-3 “Annotation”对话框
11
第 4 章原理图编辑器的其他编辑功能
4.1.3 多行文字标注
1.操作步骤
(1)用鼠标左键单击图4-1-1中的“放置文本框”图标 ,或执行 菜单命令“Place”→“Text Frame”,光标变成十字形,并且在光 标上有一虚线框。 (2)单击鼠标左键确定文本框的左下角。 (3)在预拉框的两个对角位置分别单击鼠标左键,则放置了一个文 本框,并自动进入下一个放置过程。 (4)单击鼠标右键结束放置状态。

protel dxp 2004教程

protel dxp 2004教程

protel dxp 2004教程1,先建立项目(工程):文件-创建-项目-PCB项目,后缀名为PRJPCB,命名后保存到想要保存的位置;然后在此项目下,建立一个原理图:文件-创建-原理图。

2,画原理图:打开元件库,找想要的元件,常用的两个元件库Miscellaneous Devices.Intlib,Miscellaneous connectors.Intlib里面如果没有就点击元件库面板的左上角的“元件库”按钮安装新的元件库。

3,绘制完原理图后,要先进行编译检查:项目管理-项目管理选项-Error report 里有各种错误报告的规则;然后进行检查:项目管理-compile document;; ,然后修改错误。

4,生产网络表:设计-设计项目网络表-protel,就会在项目文件夹下生成一个Generated 的文件夹,含有Netlist Files 文件夹,里面有文件,***.NET,,后缀为NET,双击打开可以查看。

5,元器件自动编号,工具-注释-,,。

6,创建PCB设计文件,方式一,由向导模式,找左侧或右侧的导向栏,找到Files标签栏,再在最下面的-“根据模板新建”里面找到PCB Board Wizard ,,单击即可进入向导,一步步走即可生成后缀为PCBDoc的PCB文件;可保存,以适当的名字和于合适的位置。

7,布线,放置-直线,按下shift+space可以改变布线(的拐角)方式,单独按下空格键时,还可以改变拐角方向。

8,重新定义电路板外形,设计-PCB板外形(形状)-重定义PCB板形状,9,绘制'禁止布线层',将工作层设置到keepout layer 。

一般都是禁止布线的的区域和板的外形相同,所以围绕板四周画一个圈,默认为粉红色的。

10,预制若干个安装孔,可以用焊盘来制作,设置焊盘属性,4mm,X,Y也都是4mm。

11,设置工作层面参数,一,可以设置栅格大小,设计-PCB选项板,可以将网格大小均设为0.1。

Protel DXP 2004 中文教材

Protel DXP 2004 中文教材

第1章概述电路设计自动化( Electronic Design Automation ) EDA 指的就是将电路设计中各种工作交由计算机来协助完成。

如电路图( Schematic )的绘制,印刷电路板( PCB )文件的制作执行电路仿真( Simulation )等设计工作。

随着电子工业的发展,大规模、超大规模集成电路的使用是电路板走线愈加精密和复杂。

电子线路 CAD 软件产生了, Protel 是突出的代表,它操作简单、易学易用、功能强大。

1.1 Protel 的产生及发展1985 年诞生 dos 版 Protel1991 年 Protel for Widows1998 年 Protel98 这个 32 位产品是第一个包含 5 个核心模块的 EDA 工具1999 年 Protel99 既有原理图的逻辑功能验证的混合信号仿真,又有了 PCB 信号完整性分析的板级仿真,构成从电路设计到真实板分析的完整体系。

2000 年 Protel99se 性能进一步提高,可以对设计过程有更大控制力。

2002 年 Protel DXP 集成了更多工具,使用方便,功能更强大。

1.2 Protel DXP 主要特点1 、通过设计档包的方式,将原理图编辑、电路仿真、 PCB 设计及打印这些功能有机地结合在一起,提供了一个集成开发环境。

2 、提供了混合电路仿真功能,为设计实验原理图电路中某些功能模块的正确与否提供了方便。

3 、提供了丰富的原理图组件库和 PCB 封装库,并且为设计新的器件提供了封装向导程序,简化了封装设计过程。

4 、提供了层次原理图设计方法,支持“自上向下”的设计思想,使大型电路设计的工作组开发方式成为可能。

5 、提供了强大的查错功能。

原理图中的 ERC (电气法则检查)工具和 PCB 的 DRC (设计规则检查)工具能帮助设计者更快地查出和改正错误。

6 、全面兼容 Protel 系列以前版本的设计文件,并提供了 OrCAD 格式文件的转换功能。

Protel_DXP2004经典教程(从入门到精通_实例讲解_极容易上手)

Protel_DXP2004经典教程(从入门到精通_实例讲解_极容易上手)
10
项目“PCB_Project1.PrjPCB”的下方�如图 1.2.5 所示。 保存原理图设计文件�执行“文件”�选择“保存”�在弹出的对话框中�
将原理图设计文件保存为“模拟放大器电路图.schdoc”。 保存设计项目�执行“文件”菜单�选择“另存项目为„”�在弹出的
对话框中�将项目保存为“模拟放大器.PrjPCB”。 保存后文件面板中的文件名也同步更新为“模拟放大器电路图.schdoc”。
安装孔
封装
过孔
元 件 安 装 孔
图 1.1.12 单片机小系统电路板
2、元件封装的概念
元件封装指的是实际元器件焊接到电路板上时�在电路板上所显示的 外形和焊点位置。如图 1.1.13 是电阻的插针式封装。
1
2
图 1.1.13 电阻的封装 元件封装只是空间的概念�大小要和实际器件匹配�引脚的排布以及 引脚之间的距离和实际器件一致�这样在实际使用的时候�就能够将器件安 装到电路板上对应的封装位置。如果尺寸不匹配�则无法安装。 不同的元件可以使用同一种封装�比如电阻、电容、二极管都是具有 两个引脚的元件�那么它们可以使用同一种封装�只要封装的两个焊盘间距 离和实际器件匹配就可以。 同一种元件可以使用不同类型的封装�比如普通电阻�因为电阻的功 率不同而导致不同功率的电阻在外形上有差异�有的电阻较大、有的电阻较 小�所以电阻对应的封装也有不同的类型。如 AXIAL-0.3 对应的是焊盘间距
原理图只是表示元件及元件之间连接关系的一种逻辑表示�而电路板 是反映这种逻辑关系的实际器件。
使用 Protel DXP 2004 制作电路板的方便在于�当原理图绘制完成后� 软件能够根据原理图中的逻辑关系自动生成印制电路板�自动布局、自动布 线�如果用户对系统的布局和布线不满意的话�可以进行手工调整。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

图 5-9 添加已有文件到项目中
(2)文件的移除 如果想从项目中去除文件,用右键单击欲删除的文件,弹出如图 5-10 所示的菜单。在菜单中选择 【Remove from Project】选项,并在弹出的确认删除对话框中单击【Yes】按扭,即可将此文件从当前 项目中删除。
图 5-10 从项目中移除文件 5.2.4 原理图图纸的设置
本章通过如图 5-5 所示,一个由多谐振荡器组成的电子彩灯电路原理图的绘制及 PCB 设计为例, 讲授 ProtelDXP 元件的使用。
VCC
JP1
1 2
Header 2
R1
R2
R3
R4
Res2
Res2
Res2
Res2
1K
15K
15K
1K
DS2
DS1 LEDC01
LED0 C2
Cap Pol1 Q1 47uf
XP 概述
Protel 是 80 年代末出现的 EDA 软件,在电子行业的 CAD 软件中,它当之无愧地排在众多 EDA 软件的前面,是电子设计工程师的首选软件。它很早就在国内开始使用,在国内的普及率也最高,有 些高校的电子专业还专门开设了课程来学习它,几乎所有的电子公司都要用到它,许多大公司在招聘 电子设计人才时在其条件栏上常会注明要求学生会使用 PROTEL。
Edited by Foxit Reader Copyright(C) by Foxit Corporation,2005-2010 For Evaluation Only.
新建工程项目
新建原理图文件
设置工作环境
放置元件
原理图布线
原理图的电气检查
是否合格
N
Y
生 成网 表及文档
编绎和修 改
5.2.2 新建工程设计项目
1. 定位元件和加载元件库
数以千计的原理图符号包括在 Protel DXP 中。尽管完成例子所需要的元件已经在默认的安装库中, 但掌握通过库搜索来找到元件还是很重要的。通过以下步骤的操作来定位并添加本教程电路所要用到 的库。
图 5-3 Protel DXP 的文档组织结构
5.2 Protel DXP 电路原理图的绘制
5.2.1 电路原理图的绘制流程
原理图设计是电路设计的基础,只有在设计好原理图的基础上才可以进行印刷电路板的设计和电 路仿真等。本章详细介绍了如何设计电路原理图、编辑修改原理图。通过本章的学习,掌握原理图设 计的过程和技巧。电路原理图的设计流程如图 5-4 所示,包含 8 个具体的设计步骤:
单,工具栏等;Favorites:收藏菜单;Project:项目管理菜单;Windows:窗口布局管理菜单;Help: 帮助文件管理菜单。
2. 工具栏
工具栏是菜单的快捷键,如图 5-2,主要用于快速打开或管理文件.
打 打 FPGA 帮 开 开 芯助 文文 片 档档 选 管项 择 理目 窗 口
图 5-2 工具栏简介
图 5-7 新的工程项目文件
2. 通过选择【File】/【Save Project As】将新项目重命名(扩展名为*.PrjPCB)。指定把这个项目 保存在硬盘上的位置,在文件名栏里键入文件名 zdqPCB.PrjPCB 并点击 Save。
5.2.3 新建原理图文件
为项目创建一个新的原理图图纸按照以下步骤来完成: 1. 在 Files 面板的 New 单元选择【File】/【New】并点击 Schematic Sheet。 如图 5-8 所示,一个名为 Sheet1.SchDoc 的原理图图纸出现在设计窗口中,并且原理图文件自动地 添加(连接)到项目。
图 5-4 原理图设计流程
在 Protel DXP 中,一个项目包括所有文件夹的连接和与设计有关的设置。一个项目文件,例如 xxx.PrjPCB,是一个 ASCII 文本文件,用于列出在项目里有哪些文件以及有关输出的配置,例如打印 和输出 CAM。那些与项目没有关联的文件称作 “自由文件(free documents)”。与原理图纸和目标输 出的连接,例如 PCB、FPGA、VHDL 或封装库,将添加到项目中。一旦项目被编辑,设计验证、同 步和对比就会产生。
在开始绘制电路图之前首先要做的是设置正确的文件选项。从菜单选择【 Design】/【Document Options】文件选项对话框打开,弹出图纸设置对话框如图 5-11。
Edited by Foxit Reader Copyright(C) by Foxit Corporation,2005-2010 For Evaluation Only.
New Blank PCB Project 即可(另外,可以在 Files 面板中的 New 区点击 Blank Project (PCB)。如果这个 面板未显示,选择【File】/【New】,或点击设计管理面板底部的 Files 标签)。
图 5-6 PCB 项目创建界面
Projects 面板出现新的项目文件,PCB Project1.PrjPCB,与“no documents added”文件夹一起列出。 如图 5-7 所示。
系统主界面如图 5-1 所示,包含主菜单、常用工具条、任务选择区、任务管理栏等部分。
常用工具条
主菜单
任务选择区
任务管理栏
图 5-1ProtelDXP 主界面
1. 主菜单
主菜单包含 DXP、File、View、Favorites、Project、Windows 和 Help 等 7 个部分: DXP 菜单:主要实现对系统的设置管理及仿真;File 菜单:实现对文件管理;View:显示管理菜

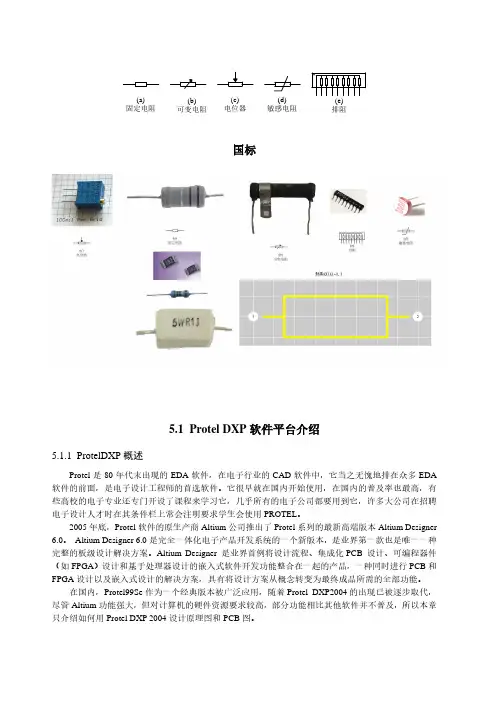

2005 年底,Protel 软件的原生产商 Altium 公司推出了 Protel 系列的最新高端版本 Altium Designer 6.0。 Altium Designer 6.0 是完全一体化电子产品开发系统的一个新版本,是业界第一款也是唯一一种 完整的板级设计解决方案。Altium Designer 是业界首例将设计流程、集成化 PCB 设计、可编程器件 (如 FPGA)设计和基于处理器设计的嵌入式软件开发功能整合在一起的产品,一种同时进行 PCB 和 FPGA 设计以及嵌入式设计的解决方案,具有将设计方案从概念转变为最终成品所需的全部功能。
(4)放置元件。从组件库中选取组件,布置到图纸的合适位置,并对元件的名称、封装进行定义 和设定,根据组件之间的走线等联系对元件在工作平面上的位置进行调整和修改使得原理图美观而且 易懂。
(5)原理图布线。根据实际电路的需要,利用 SCH 提供的各种工具、指令进行布线,将工作平 面上的器件用具有电气意义的导线、符号连接起来,构成一幅完整的电路原理图。
图 5-8 新建原理图文件界面
2. 通过选择【File】/【Save As】将新原理图文件重命名(扩展名为*.SchDoc)。指定把这个原理 图保存在硬盘中的位置,在文件名栏键入 zdq.SchDoc,并点击 Save。
现在可以自定义工作区的许多模样。例如,可以重新放置浮动的工具栏。单击并拖动工具栏的标 题区,然后移动鼠标重新定位工具栏。改变工具栏,可以将其移动到主窗口区的左边、右边、上边或 下边。
3. 项目文件的添加及删除 (1)将原理图图纸添加到项目中 如果要把一个现有的原理图文件 Sheet2.SCHDOC 添加到现有的 zdqPCB_Projiect2 项目文件中,可 在 Projects 项目管理栏中,选中 zdqPCB_Projiect2 项目,点击右键,如图 5-9(a)所示在弹出的对话框中 选 Add Existing to Project。找到 sheet2 所在位置,选中该文件,点 OK,如图 5-9(b)所示,sheet2 就添 加到项目中来了。
3. 任务选择区
任务选择区包含多个图标,点击对应的图标便可启动相应的功能,任务区图标的说明如表 5-1 所 示。
表 5-1 任务选择区图标功能
图标及功能
最近 的项 目和 文件 器件 管理
图标及功能
配置 DXP 软件
打开 参考 例程 打开 帮助 索引
新建 电路 设计 项目 FPGA 项目 创建 打开 嵌入 式软 件 打开 DXP 脚本 器件 库管 理
(6)原理图电气检查。当完成原理图布线后,需要设置项目选项来编译当前项目,利用 Protel DXP 提供的错误检查报告修改原理图。
(7)编译和调整。如果原理图已通过电气检查,可以生成网表,完成原理图的设计了。对于一般 电路设计而言,尤其是较大的项目,通常需要对电路的多次修改才能够通过电气检查。
(8)生成网络表及文件。完成上面的步骤以后,可以看到一张完整的电路原理图了,但是要完成 电路板的设计,就需要生成一个网络表文件。网络表是电路板和电路原理图之间的重要纽带。Protel DXP 提供了利用各种报表工具生成的报表(如网络表、组件清单等),同时可以对设计好的原理图和 各种报表进行存盘和输出打印,为印刷板电路的设计做好准备 。
(1)新建工程项目。新建一个 PCB 工程项目,PCB 设计中的文件都包含在该项目下。save
(2)新建原理图文件。在进人 SCH 设计系统之前,首先要构思好原理图,即必须知道所设计的
项目需要哪些电路来完成,然后用 Protel DXP 来画出电路原理图。 save
(3)设置工作环境。根据实际电路的复杂程度来设置图纸的大小。在电路设计的整个过程中,图 纸的大小都可以不断地调整,设置合适的图纸大小是完成原理图设计的第一步。
(2)在 Grids 标签下设置图纸网格是否可见,Visible 打勾可见网格大小和鼠标步进网格大小设为相等。此处,格大小的单位为英制 mil。
为将文件全部显示在可视区,选择【View】/【 Fit Document】。
5.2.5 放置元件
项目组文档 *.PrjGrp
PCB 项目文档 *.PrjGrp
