Protel DXP 2004 标题栏的使用教程

Protel2004_DXP操作步骤

中文版Protel2004 DXP操作步骤网上及书本上介绍了许多英文版Protel2004 DXP的教程，但介绍中文版Protel2004 DXP使用的较少，经过本人自学后，写下了可以直接操作的步骤，供大家参考。

一. 创建文件1、创建项目文件（项目文件后缀名为.prjPCB）文件——创建——项目——PCB项目——（刚创建的文件名“PCB-Project1. prjPCB”，下方有一个粉色的文件夹图标，表明文件没有保存）右击刚创建的蓝色的文件“PCB-Project1. prjPCB”——点击“保存项目”——选择保存路径——重命名——保存。

2、创建原理图（原理图文件后缀：.schdoc）文件——创建——原理图——右击刚创建的文件名——保存项目——选择保存路径——重命名——保存。

3、创建PCB板文件点击在需要创建的项目文件，点击菜单栏“文件”——“创建”——“项目”——“pc”b文件——右击刚创建的文件——选择保存路径——重命名——保存。

二. 设计图纸尺寸在原理图面板上点击“设计”——文档选项——在“标准风格”里选择合格的纸张或点击“使用自定义”右方的方框点击打钩，在下方输入自定义的宽度、高度等参数——确定是否需要显示图纸明细表（点击去掉勾不显示图纸明细表，明细表为显示图纸张数、作者等信息，捕获：为元件移动的基本步长）。

放大图纸——Pgup，缩小图纸——PageDn，合适大小——Ctrl+ PageDn，移动图纸——右击出现手型不放拖动。

三. 元件、封装载入元件库提示：原理图和PCB图在制作过程中经过了多步操作时必须经常右击文件名点击“保存”保存文件（不是文件菜单中的保存），否则容易死机。

1. 元件和封装载入元件库：在原理图界面，点击“放置”——点击“库参考”右方带3个点的方框——点击“库”右方带3个点的方框——点击“安装”——点击“查找范围”右方的下拉箭头——点击“文件类型”右边的倒三角选择All Files（全部）——点击文件夹图标找到文件位置——点击需要的文件——点击“打开”。

ProtelDXP2004(第二章)

（6）【文档栏】选项组：如果需要分组同种文档：用于设置是否进行同类型文档分组使用等宽按钮：用于设置是否使用等宽的按钮自动隐藏文档栏：用于设置是否自动隐藏文档栏多行文档栏：用于设置是否使用多行文档栏用Ctrl+Tab键切换到最后使用的活动文件：用于设置是否使用Ctrl+Tab键从
当前文件切换到最后使用的活动文件
下面主要介绍【DXP System】选项，其他选项在后续章节中进行介绍。【
DXP System】选项主要包含如下9个选项卡。
1）【General】选项卡主要用于设置系统的常规参数。
（1）【启动】选项组：
再次打开最后一次使用的工作区：用于设定Protel DXP 2004 系统
在启动后是否自动打开上次工作时最后一次使用的工作区
2）【查看】菜单用于工具栏、工作区面板、状态栏、桌面布局及显示命令行等的管理，并控制各种可视窗口面板的打开和关闭，如图2-22所示。 3）【项目管理】菜单用于对项目的编译、分析、版本控制、删除项目文件等的管理和操作。 4）【视窗】菜单用于多窗口操作时，对多个窗口的管理。
4．工作区面板
工作区面板通常位于主窗口的左边，可以隐藏或显示，也可以被任意移动到窗口其他位置。
（4）【Sorting】类别：主要设置某项目中文档的排列顺序。项目顺序：按照文档添加到项目中的顺序进行排序字母：按字母顺序排序打开/修改状态：按打开、编辑、未打开的顺序排序 VCS按照打开的先后顺序在项目管理面板上
升序排列（5）【Grouping】类别：用于对项目管理的设置。不分组：项目中的文档不进行分类整理根据类别：项目中的文档按照类别进行分组管理根据文档类型：按照文档的类型进行分组管理
（3）【一般】选项组：显示全路径在标题栏：用于设置是否在编辑器的标题栏显示当前激活文档的完

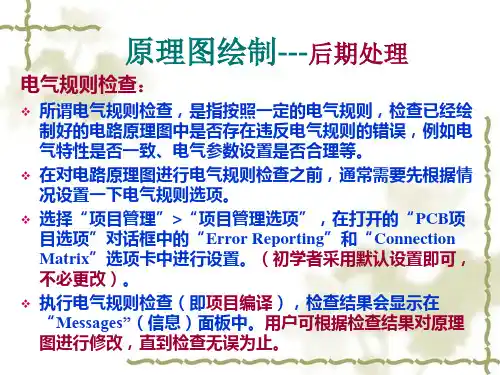

dxp2004详细使用指导教程(2)

PCB图设计基础--- PCB板图
重定义PCB板形状操作注意事项
❖ 灵活设定原点位置， ❖ 灵活选择捕获网格（G键）， ❖ 密切关注状态栏中显示的光标坐标位置， ❖ 根据实际需要选用公制或英制单位
（Q键）， ❖ 合理设置可视网格。 ❖ 在重定义电路板的形状后，通常还需要
用直线工具（“放置”>“直线”）在机械层1（Mechanical 1）上沿着PCB 板形状边界绘制一个封闭边框。（既电路板的物理边界）
❖ 单击“工作层面切换标签”中的 “Keep-Out Layer”标签，将禁止布线层切换为当前工作层面。
PCB板图 6000mil×4000mil
坐标原点
工作区（无限大）
PCB图设计基础--- 工作区、图纸、PCB板图
Board Area Sheet Area Workspace
PCB图设计基础--- 工作区、图纸、PCB板图
❖ 关于原点
1、工作区是一个二维直角坐标系，系统默认的坐标原点在工作区的左下角处。状态栏中显示的坐标值就是从光标位置到坐标原点的距离。
❖ 若使用单面板或多层板进行PCB 板设计时，就需要调整PCB的板层结构。
❖ 1、选择“设计”>“层堆栈管理器”菜单命令， 2、右键快捷菜单>“选择项”>“层堆栈管理器”打开“图层堆栈管理器”对话框。
PCB图设计基础---设置PCB板层
板层显示和颜色设置：
❖ 将需要用到的工作层面显示出来。 ❖ 可根据习惯和喜好修改板层颜色。 ❖ 1、选择“设计”>“PCB板层次颜色”菜单命令，
基本概念
❖ PCB提供集成电路等各种电子元器件固定装配的机械支撑。 ❖ 实现集成电路等各种电子元器件之间的布线和电气连接或电

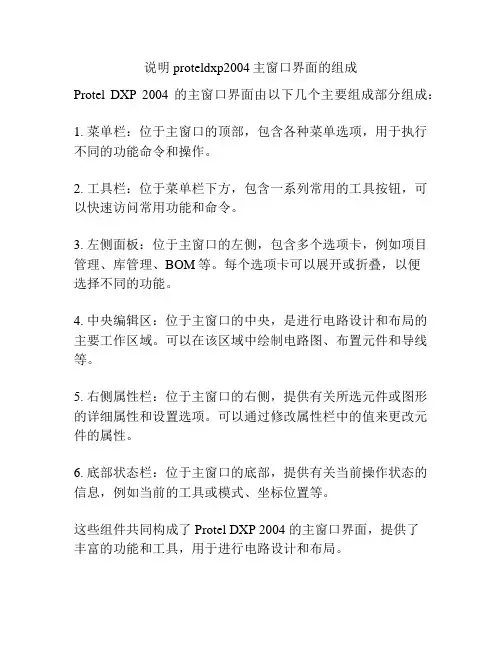

说明proteldxp2004主窗口界面的组成

说明proteldxp2004主窗口界面的组成
Protel DXP 2004 的主窗口界面由以下几个主要组成部分组成：
1. 菜单栏：位于主窗口的顶部，包含各种菜单选项，用于执行不同的功能命令和操作。

2. 工具栏：位于菜单栏下方，包含一系列常用的工具按钮，可以快速访问常用功能和命令。

3. 左侧面板：位于主窗口的左侧，包含多个选项卡，例如项目管理、库管理、BOM等。

每个选项卡可以展开或折叠，以便
选择不同的功能。

4. 中央编辑区：位于主窗口的中央，是进行电路设计和布局的主要工作区域。

可以在该区域中绘制电路图、布置元件和导线等。

5. 右侧属性栏：位于主窗口的右侧，提供有关所选元件或图形的详细属性和设置选项。

可以通过修改属性栏中的值来更改元件的属性。

6. 底部状态栏：位于主窗口的底部，提供有关当前操作状态的信息，例如当前的工具或模式、坐标位置等。

这些组件共同构成了 Protel DXP 2004 的主窗口界面，提供了
丰富的功能和工具，用于进行电路设计和布局。

Protel DXP 2004 基本功能操作

一．中英文环境转换：DXP---------Preferences-------DXP System----General------(在localication板块下选择)-------Use localized resources------Display localized dialogs:显示中文对话框，同时显示中文命令内容；-Display localized hints only：只显示中文提示；Localized menus必须选中。

重新启动之后就可以用中文格式二．设置图纸大小：设计-----文档选项-----设置里面的相应参数即可。

其中“网络设置”中“网络”里的“捕获”：光标每次移动距离的大小；“可视”：可以在图纸上看到网格；“电气网络”指当进行画线操作或元件进行电气连接时，此功能可以让用户捕捉到起始点或元件的引脚。

其中“有效”指以光标为中心，以“网格范围”为半径寻找节点。

三．图纸的设计信息：设计---文档选项---参数---填写设计信息CurrentTime:当前时间CurrentDate:当前日期Time: 设置时间Date：设置日期DocumentfullpathAndName:设计项目文件和完整路径DocumentName：文件名ModifiedDate：修改日期ApprovedBy：项目设计负责人CheckedBy：图纸校对人CompanyName：公司名称DrawnBy：图纸绘制者Engineer：设计工程师Orgnization：设计机构名称Address1 ，Address2，Address3，Address4：设置地址Title：原理图标题SheetNumber：电路原理图编号DocumentNumber：文本编号SheetTotal：整个项目原理图总数Revision：设计图纸版本号 Rule：设计规则ImagePath：影像路径四．原理图各个元件整体注释方法：工具-----注释---左上角处理顺序：Across Then Down—先上后下，先左后右；Up Then Across：先下后上，先左后右；Across Then Up：先左后右，先下后上；Across Then Down：先左后右，先上后下。

Protel DXP 2004 使用步骤

Protel DXP 2004 使用步骤一、创建一个工程文件1、File（文件）/New（创建）/Pcb project2、Save as project（另存项目）（保存改名* **. .prjpcb）3、在这个工程中新建原理图文件。

（Sch××.schdoc）二、原理图绘制45、电气检查规则设置。

Project（项目管理）/ Project Options（项目管理选项）6、原理图编译。

Project（项目管理）/Complie Document *.schDoc编译后查看信息窗口。

View（查看）/Workspace Panels（工作区面板）/System/Message(若Message中没有错误信息，说明原理图正确。

)7、生成网络文件.Design（设计）/Netlist For Document（设计项目的网络表）/Protel8、生成元件列表文件。

Rrports（报告）/Bill of Materials.弹出对话框，点击Expot 将文件保存为Excel格式。

三PCB板制作9、在这个工程中，新建一个PCB文件。

扩展名为Pcb××.pcbdoc10、设置坐标原点。

Edit（编辑）/Origin（原点）/Set(设定)11Design（设计）/Board Shape(PCB板形状)/Redfine Board Shape（重新定义PCB板形状) (PCB 区域变成绿色，光标变成十字行，用光标来定义四个角。

) 若对外形尺寸不满意Design/Board Shape(PCB板形状)/Move Board Vertices（移动PCB板顶）来重调整尺寸。

12、设置电气边框注意：只能在keep-out layer（禁止布线层）中进行。

Place（放置）/Line（直线）或绘图工具栏里的第一个图标13、加载网络文件和元件封装。

Desin/Import changes Form *.PrjPCB.出现对话框，点击Validate Changes ,在check栏中出现“√”，表示正确。

Protel 2004常用工具栏的运用

NO：
授课时间
授课地点
授课班级
课型
课题
Protel 2004常用工具栏的运用
教学目标
知识
目标
1、掌握Protel 2004常用工具栏的调用
2、学习并掌握Protel 2004常用工具栏的主要功能
3、掌握Protel 2004实用工具的运用
能力
目标
1、能够灵活调用和调制Protel 2004常用工具栏
2、能够自如运用Protel 2004实用工具进行绘图
情感
目标
通过软件绘图功能的成功使用令学生对本课产生浓厚兴趣，激发学生的学习热情
教学重点
Protel 2004实用工具的运用
教学难点
实用工具的灵活运用
教学关键
Protel 2004界面常用工具栏的调用
教学方法
讲授法、演示法、实验法、讨论法
教学用具
教材、教案、计算机、多媒体课件
课堂教学过程
预设
时间
教学环节
教学内容
师生互动
教学意图
3分钟
组织教学
强调机房纪律，
师生问好，清点人数
师生问好
掌握出勤情况，
组织课堂教学。
5分钟
2分钟
10分钟
20分钟
复习提问
导入新课
讲授新课
讲授法
演示法
讨论法
实验法
自主学习法
上堂课我们一起学习了“视图（View）”中的相关功能，并进行了对应的操作。
问：如何调用“视图（View）/工具栏（Toolbars）”?
今天我们就对“工具栏（Toolbars）”中的“常用工具”的绘图功能进行学习。
一、“常用工具”的绘图
1、位置

Protel DXP 2004基础实例教程第2章原理图设计基础

“元件库查找”对话框
查找到元件后的“元件库”面板
是否加载库文件确认框
2.6.2 课堂练习——查找过零调功电路元件
过零调功电路
2.6.3 放置元件
1．通过“元件库”面板放置元件 2．通过菜单命令放置元件
2.6.4 课堂练习——AD转换电路元件放置
AD转换电路主要元件
2.6.5的旋转
原理图的编辑环境
2.2.1 菜单栏
原理图编辑环境中的菜单栏
2.2.2 工具栏
原理图编辑环境中的绘图工具栏 “Customizing Sch Editor （定制原理图编辑器）”对话框
原理图编辑环境中的标准工具栏 “工具栏”命令子菜单原理图编辑环境中的配线工具栏
2.2.3 工作窗口和工作面板
（1）Projects（项目）面板（2）“元件库”面板（3）Navigator（导航）面
原理图设计的步骤
“文档选项”对话框
“网格”命令子菜单
“Choose a snap grid size （选择捕获网格尺寸）”对话框 “选择颜色”对话框
网格设置 “字体”对话框
“参数”选项卡
“参数属性”对话框
2.3.3 课堂练习——创建新图纸
（1）在原理图设计环境中，选择“设计”→“文档选项”菜单命令，在弹出的
第2章原理图设计基础
2.1 原理图的组成
（ 1 ） Component （元件）（ 2 ） Copper （铜箔）（ 3 ） Silkscreen Level （丝印层）（4）Port（端口）（5）Net Label（网络标号）（6）Supply（电源符号）
用DXP 2004绘制的原理图
2.2 原理图编辑器界面简介
窗口中选择“文档选项”页面，在页面右上角的“标准风格”下拉框中选择B。

DXP 2004简单操作

1.面板显示方式：锁定显示方式，自动隐藏方式，浮动显示方式2.恢复默认窗口：view--- dexktop layouts---default3.保存当前窗口模式：view--- dexktop layouts---save layouts4.删除文件：对准文件名左击，选择remove from project(若此文件在工作窗口处于打开状态，则文件成为自由文件在面板中显示，随时可以拖动会任一项目中；若已经在窗口中关闭，则不会出现在面板中)5.插入其他项目的文件：在项目名称上右键，选择Add Existing to protect6.激活自动备份功能，并指定文件存储位置：DXP---Preferences---DXP System---Backup---在Auto save every之前打勾，自己设置保存频率、保存版本数和路径7.图纸设置：Design---Document Options(Orientation:设置图纸方向，landscape是横向，Portrait是纵向；Title Block:标题栏，一般使用标准方式；Show Reference Spaces显示工作区；Show Border：显示边界；捕捉栅格：snap鼠标移动的单位长度；可视栅格：visible图纸中栅格长度，一般设置成和捕捉栅格相同数据；电气栅格：Electrical Grid 搜索电气节点，值小于捕捉栅格的0.5；Change System Font：改变字体，一般选默认，除非出现无法显示的字符；纸张类型一般选用A4 )8.1000mil=1英寸=25.4mm9.窗口缩放：view---Fit document显示整张电路图；view---Fit All Objects只显示有用部分，不显示空白及边框，是最常用的方式，快捷键ctrl+PgDn；view---Area:区域选择命令，可选择放大部分；view---around point 将选择部分放大到窗口中心，要从想要放大的元器件中心开始选择；view---Selected Objects 将选定的元器件放大到窗口中；快捷键：shift+Home 将鼠标所在位置移到窗口中心；shift+End 刷新当前画面；View---Full Screen 将工作窗口全屏显示；10.Edit---Select---Inside/outside area 选择框选区域；Edit---Select—all 选择所有元器件；Edit---Select---Toggle Selection 单个选择元器件，可以不连续选择元器件，对应可以按住Shift再选择元器件；取消所有选择的元器件：X+A；11.增量复制：选中要复制的电路，按下ctrl+c，选择Edit---Paste Array，设置参数：Item Count 要复制的数目；primary/secondary increment 增量参数都设置为相同；下面是水平与垂直间距；12.按左键+shift键+X或Y进行左右和上下翻转。

DXP2004手动布线工具栏详解

1、从顶层走线‎时按切换层‎数到底层，系统会自动‎加过孔，我设置DX‎P—custo‎mize—pcb short‎cut—next layer‎,设置1为上‎一层，2为下一层‎2、shift‎+s可以单，多层间切换‎。

3、Ctrl+m ：测距4、Ctrl+end：图纸原点5、J：直接跳转到‎。

想要的地方‎，器件，G：设置栅格大‎小Q：切换单位L：board‎ layer‎s and color‎设置6、7、Edit—origi‎n—set：设置图纸原‎点8、Tools‎—teard‎rops ：加泪滴，加强导线和‎焊盘的接触‎9、Tools‎—polyg‎on:敷铜10、从菜单选择‎P lace‎» Inter‎a ctiv‎e Routi‎n g（快捷键P，T）或点击放置‎（Place‎m ent）工具栏的I‎n tera‎c tive‎Routi‎n g按钮。

光标变成十‎字形状，表示你处于‎导线放置模‎式。

11、左击鼠标（或按ENT‎E R键）放置实心颜‎色的导线段‎。

空心线段表‎示导线的l‎o ok-ahead‎部分。

放置好的导‎线段用层颜‎色来显示。

12、按SPAC‎E BAR键‎来切换你要‎放置的导线‎的hori‎z onta‎l/verti‎c al 和 start‎45° 起点模式。

13、在任何时候‎按END键‎来重绘画面‎。

14、在任何时候‎按快捷V、F来画面重‎绘为显示所‎有对象。

15、在任何时候‎按PAGE‎U P 和PAGED‎O WN键来‎以光标位置‎为中心放大‎或缩小。

16、按BACK‎S PACE‎键取消放置‎前一条导线‎段。

17、在你完成放‎置导线后或‎想要开始一‎条新的导线‎时右击或按‎E SC键。

18、按DELE‎T E键删除‎被选择的导‎线段。

19、在你完成P‎C B上的所‎有的导线放‎置后，右击或按E‎S C键退出‎放置模式。

光标会恢复‎为一个箭头‎。

第3讲DXP 2004 认识与操作

Projects 面板
文件组织结构和文件类型
(2)项目文件

DXP 2004 SP2类似以往的DXP版本，支持在一个项目文件中包括设计生成的所有文件。如一个PCB项目文件一般包含有原理图文件、PCB文件、输出报表等，如图2-36(a)所示，PCB项目文件下分别有一个原理图文件和PCB文件。
元件库面板的功能
3.面板的基本操作
在面板的右上角有3个按钮，其相应的功能如下按钮：单击可弹出一个下拉菜单，通过在菜单中选择合适的项可以实现在各种面板间切换。在缺省状态下，Files面板、Projects面板和Navigator面板被重在一起。元件库面板、剪贴面板和收藏面板被重在一起。按钮：该按钮表示面板处于锁定状态，单击之后，按钮变成，表示面板处于自动隐藏状态。鼠标移出一段时间后，面板就会处于自动隐藏的状态，此时就只显示一个面板标签，如图2-28所示。图2-28 面板标签按钮：单击此按钮可关闭面板。此外，在面板标题栏上单击右键，弹出如图2-29所示的快捷菜单。此菜单允许用户根据需要拖动工作面板到指定的位置，或水平或垂直摆放。
图2-7
菜单栏
1. 【DXP】系统选项 Байду номын сангаас. 【文件】常用选项的功能 3. 【查看】常用的功能 4. 【收藏】菜单 5. 【项目管理】菜单 6. 【视窗】菜单 7. 【帮助】菜单
1. 【DXP】系统选项该项主要是用来设置系统的参数，即设置软件的一般工作环境。单击菜单栏中的【DXP】项，系统将会弹出相应的菜单选项，如图2-8所示。（ P18）
状态栏
类似其它的应用软件，DXP 2004 SP2的状态栏位于工作窗口的下方，主要显示当前操作的信息。如图2-30为在设计原理图下放置一个元件的信息，有坐标、栅格和提示操作的信息。

dxp2004教程

dxp2004教程DXP2004教程引言：本文将为读者提供关于DXP2004的基本概述和使用指南。

DXP2004是一款功能强大的设计和仿真软件，广泛应用于电子电路设计、模拟和测试领域。

通过本教程，读者将能够了解DXP2004的主要功能和操作方法，以及如何利用该软件进行电路设计和仿真实验。

一、DXP2004简介DXP2004是一款由Altium开发的电路设计和仿真软件。

它提供了丰富的工具和功能，可以帮助工程师快速而准确地设计和测试各种类型的电子电路。

DXP2004具有直观的界面和简单易用的操作方法，适用于初学者和专业人士。

二、DXP2004的主要功能1.电路设计：DXP2004提供了多种电路设计功能，包括原理图绘制、元器件选择和布局。

它还支持自动布线和多层电路板设计，可提高设计效率和精确度。

2.电路仿真：DXP2004具有强大的仿真功能，可以模拟和分析电路的性能和行为。

它支持模拟和数字仿真，并提供多种仿真器件和模型，以满足各种仿真需求。

3.零部件管理：DXP2004允许用户管理和组织电路设计中使用的零部件。

它提供了一个零部件库，方便用户查找和管理所需的元器件。

4.自动布线：DXP2004内置了强大的自动布线功能，可以根据用户的设计要求和约束条件，自动完成电路板的布线。

这样可以极大地减少设计时间和错误。

5.三维设计和模拟：DXP2004支持三维电路设计和模拟，在设计过程中可以预览和分析电路在三维空间中的布局和性能。

三、DXP2004的使用指南1.安装和配置：首先，用户需要将DXP2004软件安装到计算机上，并进行必要的配置。

安装完成后，用户可以根据个人需求进行界面设置和功能配置。

2.创建电路图：在DXP2004中，用户可以创建电路图来描述所需的电子电路。

用户可以从工具栏中选择所需的元器件，然后将其拖放到画布上进行布局。

同时，用户还可以连接元器件并设置其参数。

3.进行仿真：完成电路图的设计后，用户可以进行仿真来验证电路的性能和行为。

第4讲DXP2004操作与界面

(B)Options选项区域： Orietation：设置图样的长宽方向，Landscape为横方向，Portrait为纵方向。
(C)Grids选项区域： Snap:设置捕获网格大小。 Visible:设置可视网络大小。 Electrical Gird:设置电气网络大小。
（E）Title Block:设置是否显示标题栏，如果显示标题栏，这里可以选择标准模式和ANSI美国模式。
广东职业技术学院三图纸设置执行菜单命令设计文档选项或在编辑窗口内单击鼠标右键在弹出的菜单中执行选项文档选项或文档参数命令将会打开一个文档选项对话框如下图所示
Jason-zou
第4讲 Protel DXP 骤
方案分析电路仿真设计原理图元件绘制原理图设计元件封装产生网表设计PCB 文档整理
广东职业技术学院
（1）主菜单栏
DXP系统对于不同类型的文件进行操作时，主菜单内容会发生相应的改变。在原理图编辑环境下，其主菜单如下图所示，在设计过程中，对原理图的各种编辑操作都可以通过主菜单栏中的相应命令来完成。
（2）标准工具栏
它为用户提供了一些常用的文件操作快捷方式，如打印、缩放、复制、粘贴等，以按钮图标的形式表示，如下图所示。当把鼠标放置并停留在某个按钮图标上时，则该图标按钮所要完成的功能就会在图标下方提示出来，便于用户操作使用。
广东职业技术学院
（5）编辑窗口就是进行电路原理图设计的工作平台，在此窗口中，用户可以新画一个原理图，也可以对现有原理图进行编辑和修改。（6）元件库面板通过使用该面板，可以方便快捷地完成对元件库的各种操作，如搜索选择元器件、加载或卸载元件库、浏览库中元器件信息等。关于该面板的具体功能和使用，后述。（7）图纸框它用于显示目前编辑窗口中所显示的部分在整张原理图中的大小和位置，为设计者提供明确位置，以便能方便地找到所需要的部分。随着光标在原理图上的移动，当编辑窗口内容改变时，图纸框中的红色方框也随之移动，灵活指示选中部分在整个原理图中的位置。

Protel DXP 2004 原理图与PCB设计实用教程第2版第2章原理图设计基础

用
教程
等操作，如图2-8所示。
第
版》
图2-8 【To
《
Protel DXP 2004
PCB
7. 【Report】菜单项和【Windows】菜单项
【Report】菜单项主要用来生成原理图文件的
原
理
各种报表，【Windows】菜单项主要用来对窗口的
图
与
管理。
设计实用教程第版》
第
版》
2
2
PCB
Protel DXP 2004
第2章原理图设计基础
《
2.1.4 常用的工作面板
【Projects】工作面板
原
【Projects】工作面板
理图
如图 2 - 17 所示，它用来管
与理整个设计项目及文件，
设包括打开文件、保存项目
计实
和文件以及关闭项目和文
用教
件等操作。
图与
操作、设置视图的显示方式、放置对象、设置各种参数以
及打开帮助文件等。
设
计
实
用
教
程第
图2-2 启动原理图编辑器后的菜单栏
版》
2
2
PCB
Protel DXP 2004
第2章原理图设计基础
《
1. 【File】菜单项
【File】菜单项主要
原用于文件的管理工作，例
理图
如文件的新建、打开、保
与存、导入、打印以及显示
程
第
版》
图 2-17 【Projects】工作面板
第2章原理图设计基础
Protel DXP 2004

DXP protel 2004

说明：说明：不一定要在建立项目文件后才可以启动原理图
编辑器，编辑器，即使没有项目文件也可以打开原理图编辑器进行独立的原理图文件的设计绘制。行独立的原理图文件的设计绘制。
关闭文件及工作窗口
1．关闭单个文件（两种方法）．关闭单个文件（两种方法） (1)在工作区中鼠标右键单击要关闭的文件的标签， ) 在工作区中鼠标右键单击要关闭的文件的标签，单击“ 单击“ Close”。 ” (2)在项目管理面板上，用鼠标右键单击要关闭的 ) 在项目管理面板上，文件标签，在弹出的快捷选单上选择“ 文件标签，在弹出的快捷选单上选择“Close”。。 2．关闭所有文件及编辑器． (1)执行选单命令 Windows\Close All 或 Close ) Documents 。 (2)在工作区的任意一个文件标签上单击鼠标右键， ) 在工作区的任意一个文件标签上单击鼠标右键，命令。在快捷选单上选取 Close All Documents 命令。
1)弹出/隐藏状态 )弹出隐藏状态 2)锁定状态 ) 3)浮动状态 )
Protel 2004 项目文件的管理方式
不同文件的类型。其保存文件的后缀是不同的， Protel 2004 的文件后缀名所对应的文件对象如表 1.1 所示。所示。
表 1.1 Protel 2004 的文件后缀名所对应的文件对象
新项目文件的建立
2．创建原理图文件．执行选单命令 File\New\Schematic 即可创建原理图文件，进入“原理图编辑状态”窗口。文件，进入“原理图编辑状态”窗口。 (1)主选单命令数量增加了，工具栏中出现很多按 ) 主选单命令数量增加了，钮。
(2)执行选单命令 File\Save ，在弹出的对话框中，选择合适的路径并输入文在弹出的对话框中， ) 件名，单击“保存”按钮即可。件名，单击“保存”按钮即可。

Protel DXP2004原理图绘制基本操作

5PCB辅助设计Fra bibliotek思考题
⑴为什么要给元件定义封装形式？是否所有原理图中的元件都要定义封装形式？ ⑵在进行线路连接时应注意哪些问题？ ⑶如何查找元件？ ⑷如何实现全局修改和局部修改？
6
4
PCB辅助设计
⑹全局修改。图2-109中各元件的标号和标称值的字体改为小四号宋体，设置元件【注释】为“=Value”，并隐藏【注释】，观察元件变化。 ⑺选中所有元件，并将元件删除。 ⑻绘制图2-15所示的单管放大电路，元件封装均使用默认，完成后将文件存盘。 ⑼在电路图上使用画图工具栏的绘制波形。 ⑽在电路图上放置说明文字和文本框。 ⑾保存文件。
PCB辅助设计
PCB辅助设计
制作：
福建信息职业技术学院
郭勇
1
PCB辅助设计
第3讲
原理图绘制基本操作
实训目的
⑴掌握Protel2004的基本操作。
⑵掌握原理图编辑器的基本操作。
⑶学会绘制简单的电路原理图。
2
PCB辅助设计
实训电路
3
PCB辅助设计
实训内容
⑴新建项目文件，将文档另存为Mydesign.PrjPCB。 ⑵新建原理图文件，将文档另存为DGFD.SCHDOC。 ⑶参数设置。设置电路图大小为A4、横向放置、标题栏选用标准标题栏，捕获栅格和可视栅格均设置为 10mil。 ⑷载入元件库Miscellaneous Devices.InLib。 ⑸放置元件。如图2-109所示，从元件库中放置相应的元件到电路图中，并对元件做移动、旋转等操作，同时进行属性设置，其中无极性电容的封装采用RAD-0.1，电解电容的封装采用CAPPR1.5-4x5，电阻的封装采用 AXIAL-0.4。

Protel DXP2004原理图模板的创建和使用(修订)

原理图模板的创建和使用
Protel DXP2004
软件默认的标准标题栏
自己创建的标题栏
新建一原理图文件，在原理图工作区右键单击打开原理图文档选项
创建方法基本设置、取消原标题栏显示
根据需要设置图纸尺寸、图纸方向、图纸栅格等
取消【Title Block】复选框的选中状态，则图纸右下方不显示原标题栏
-
-
创建方法
已保存的模板
可创建多个原理图模板，使用时根据需要选择
应用方法
单次应用
执行菜单命令【Design】/ 【Template】/ 【Set Template File Name…】，弹出打开文件对话框，找到你原保存过的模板文件。
【Just this document】表示将模板仅应用于当前的一张原理图。【All schematic documents in the current project】表示将模板应用于当前工程中的所有原理图文件。【All open schematic documents】表示将模板应用于当前所有打开的原理图文件。此时，你可以根据你的需要来选择。
-
应用方法
每次应用
要想每次创建原理图时直接显示特定标题栏，须设置原理图工作环境。具体操作过程： 1. 【DXP】/【Preferences…】，弹出Preferences对话框 2. 选择Schematic-General选项卡 3. 在该选项卡中的最后一栏Template中选择【 Browse…】 4. 选中需要的模板文件，【打开（O）】即可
创建方法
绘制表格添加文字
使用直线工具在原理图右下方绘制模板表格。

Protel DXP 2004 title设置方法

最后，调用时可以设置DXP->Preferences->Schmatic->Genernal,在Default Template栏，通过Browse找到指定模板。也可以在当前Sheet下，执行Design->Template->Set Template File Name找到需要的模板。这样就完成了自己制作TITLE BLOCK模板的整个过程。
第三步 place->text string->双击打开修改内容：
若显示系统时间就在内容框里输入=CurrentTime；若显示作者就在内容框里输入=drawn by；若显示标题就在内容框里输入=title；以此类推！！【前提：必须要在第一步中把你想显示的参数修改了之后才能正确显示】
DXP 自带的TITLE BLOCK呆板，很多时候不符合我们的需要，这就需要我们自己动手设计我们想要的TITLE BLOCK模块了，下面就介绍如何自己动手设计自己的TITLE BLOCK。
Protel DXP 2004 title设置方法
一般有2种方法来设计SCH原理图中的TITLE BLOCK模块：
第一步 design->document opinion->parametar
第二步 tools->schematic preferences->graphical Editig->convert special strings
在图纸的右下角使用画线工具,放置文字工具设计自己的标题兰.设计好后保存即可.在保存之前，一定要看下当前使用的Sheet的大小，如果是A4，则保存为XX_A4.SCHDOT，这样以后如果新建的原理图Sheet为A4，就调用XX_A4.SCHDOT模板；相应的我们可以新建一个A3下的模板，方便我们在A3 Sheet下使用。
