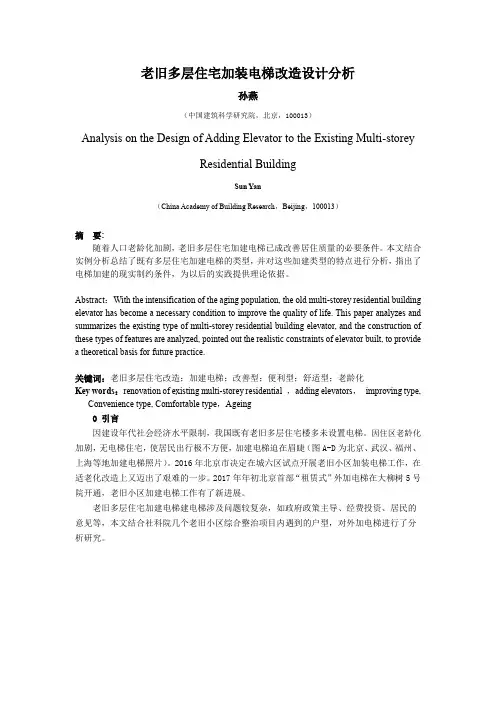

老旧多层住宅加装电梯改造设计分析

孙燕

（中国建筑科学研究院，北京，100013）

Analysis on the Design of Adding Elevator to the Existing Multi-storey

Residential Building

Sun Yan

（China Academy of Building Research，Beijing，100013）

摘要:

随着人口老龄化加剧，老旧多层住宅加建电梯已成改善居住质量的必要条件。本文结合实例分析总结了既有多层住宅加建电梯的类型，并对这些加建类型的特点进行分析，指出了电梯加建的现实制约条件，为以后的实践提供理论依据。

Abstract：With the intensification of the aging population, the old multi-storey residential building elevator has become a necessary condition to improve the quality of life. This paper analyzes and summarizes the existing type of multi-storey residential building elevator, and the construction of these types of features are analyzed, pointed out the realistic constraints of elevator built, to provide a theoretical basis for future practice.

关键词：老旧多层住宅改造；加建电梯；改善型；便利型；舒适型；老龄化

Key words：renovation of existing multi-storey residential ，adding elevators，improving type, Convenience type, Comfortable type，Ageing

0 引言

因建设年代社会经济水平限制，我国既有老旧多层住宅楼多未设置电梯。因住区老龄化加剧，无电梯住宅，使居民出行极不方便，加建电梯迫在眉睫（图A-D为北京、武汉、福州、上海等地加建电梯照片）。2016年北京市决定在城六区试点开展老旧小区加装电梯工作，在适老化改造上又迈出了艰难的一步。2017年年初北京首部“租赁式”外加电梯在大柳树5号院开通，老旧小区加建电梯工作有了新进展。

老旧多层住宅加建电梯建电梯涉及问题较复杂，如政府政策主导、经费投资、居民的意见等，本文结合社科院几个老旧小区综合整治项目内遇到的户型，对外加电梯进行了分析研究。

图A图B 图C图D

图A 北京大柳树5号院加建北京首部租赁式电梯

图B 湖北武汉汉阳鹦鹉花园自筹资金加装电梯

图C 福州鼓楼区河边路电力公司宿舍加建电梯

图D上海怒江苑小区7号楼加建电梯

1.概述

文中的老旧住宅是指科院几个小区的综合整治项目的住宅户型，这些小区的住宅楼基本上是80年代左右建造的，4-6层的砖混结构的楼房。这一时期的住宅主要以一梯两户和一梯三户为主，因此以这两种类型住宅作为待加建电梯的研究对象。依据加建电梯对住户的使用的感受及效果，将加建电梯模式分为改善型（北侧楼梯平台入户式）、便利型（北侧通廊式直接入户）、舒适型（南侧通廊式直接入户）三种方式。这三种加建方式都按照加建无机房电梯考虑，为了减少对老住宅的影响，暂时考虑为载重450千克（6人）的无机房电梯，井道尺寸（参考通力电梯）为2米X2.04米。

2.加建模式概念

2.1改善型加建模式

改善型加建模式是指北侧楼梯平台入户方式，即在单元入口外加建电梯，这种方式不能直接到达住户入口，必须上、下半层楼梯人户，无法完全实现无障碍通行，但能对老年人出行方式进行改善。

图1改善型加建模式平面示意图-一梯两户

图2 改善型加建模式平面示意图-一梯两三户

2.2 便利型加建模式

便利型加建模式是指在北侧加建电梯，每层通过外接通廊通至起居室，实现直接入户，给老年人的出行提供便利。平层直接入户改变了入户方式，不从户门进人，如图3和图4

所示，从厨房或者北侧卧室入户，都对原户型的功能布局有一定影响。

图3便利型加建模式平面示意图-一梯两户

图4便利型加建模式平面示意图-一梯三户

2.2舒适型加建模式

舒适型加建模式是指在原有楼栋的南侧加建进深较大(一般大于1.2米)的玻璃廊，并设侯梯厅的加建模式。也是能实现平层入户，同时给住户增加宽敞的南向外廊，不仅给老年人的出行提供便利更能让生活更舒适。

根据加建电梯的位置，又分为嵌入式和贴建式两种。其中，嵌入式加建部分面积和进深较小，对户内的视线遮挡小；贴建式加建部分面积和进深较大，容易造成视线遮挡。因折两种方式的加建模式形态相近，下面文中都以电梯嵌入式为例进行分析。

图5 舒适型加建模式平面示意图-一梯两户

图6舒适型加建模式平面示意图-一梯三户

3.三种电梯加建模式特点分析

根据国家的有关要求：增设电梯应当经用地权属单位同意后，由本单元业主共同决定；应征得因增设电梯后受到采光、通风和噪声直接影响的本单元业主的同意；同意增设电梯的业主应当达成电梯运行维修费用分担、运行维护保养委托等方案的协议。

3.1 对户型的影响

3.1.1 加建的均好性

从图1-图6可以看出，对于一梯两户的住宅来说，改善型模式、便利型模式以及舒适型模式都是可行的。对于一梯三户来说，改善型和舒适型可行，改善型对三户的改善效果是一致的，便利型对中间户没有提供便利，舒适型对中间户有遮挡和干扰，不能实现均好性，不能保证中间户的利益，在不考虑资金和外在不确定因素的情况下除非邻里关系良好，高龄化的住户改善的需求强烈，否则一般很难实现。

3.1.2 对户内的干扰。

加建电梯后改善型会对其中一户的厨房和卫生间的采光有影响，可以根据场地的情况把电梯厅放在电梯和平台之间，这样对住户都没有影响。

便利型对一梯两户没有影响，但一梯三户不适用。

舒适型新加建的廊和电梯厅会对主卧有遮挡，使得采光和通风都受到了较大的影响，主卧室的视野也发生了较大的变化。侯梯厅可以分隔开且不开窗，这样不会对廊和卧室的私密性有干扰。

3.1.3 人户流线
