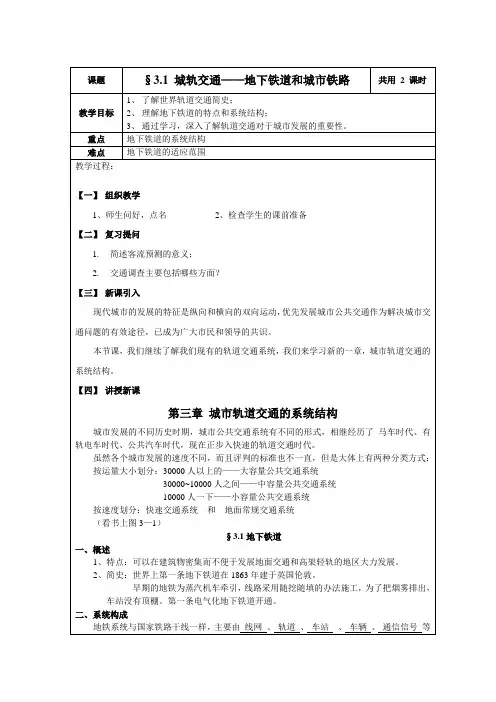

城市轨道交通概论第三章(3.1 地下铁道)中铁出版社
④蛛网式。该路网由多条辐射状线路与环形线路组合，其运送能力很大，可减少旅客的换乘次数，又能避免客流集中堵塞，减轻像多线式存在的市中区换乘的负担。
⑤棋盘式。地铁线路沿城市棋盘式的道路系统建设而成，线路网密度大，客流量分散，但乘客换乘次数增多，增加了车站设备的复杂性。
（二）轨道与线路
地方选择：地铁线路的走向一般选择易于施工和客流相对比较集中的地区。
结构形式：地下车站、地面车站、高架车站
机能：郊外站、室内站、联络站、待避站
车站与轨道的相对位置：岛式站台车站、侧式站台车站
（四）供电系统
地铁供电系统一般包括、和。
（五）通信信号系统
（六）环控系统
（七）车辆
三、适应范围
【六】巩固练习
1、简单说说地下轨道交通的线网结构
2、地铁的优势。
作业
1、填空题：
①地铁供电系统一般包括、和；
②地铁系统与国家铁路干线一样，主要由、、、、等设备构成；
2、简述地铁线路的车站分类。
3、地铁网线的结构类型。
板书
第三章城市轨道交通的系统结构
§3.1地下铁道
一、概述
1、特点：
2、简史：
二、系统构成
地铁线路：①正线：车辆载客运营线路，行车速度高、密度大，要保证行车安全和乘坐舒适，线路标准要求高；
②辅助线：为了保证正线运营而配置的线路，速度要求低，标准也低；
③车长线：是车辆检修作业用的线路；
标准轨距：1435mm
（三）车站
地铁车站分类运营性质：中间站、尽头站、换乘站、折返站
结构形式：地下车站、地面车站、高架车站
（一）地铁线网
①单线式。仅在客运最繁忙的地段重点地修一、二条线路。
②单环式。在客流量集中的道路下面设置地铁线路，并闭合成环，便于车辆运行，减少折返设备。
⑤棋盘式。地铁线路沿城市棋盘式的道路系统建设而成，线路网密度大，客流量分散，但乘客换乘次数增多，增加了车站设备的复杂性。
（二）轨道与线路
地方选择：地铁线路的走向一般选择易于施工和客流相对比较集中的地区。
结构形式：地下车站、地面车站、高架车站
机能：郊外站、室内站、联络站、待避站
车站与轨道的相对位置：岛式站台车站、侧式站台车站
（四）供电系统
地铁供电系统一般包括、和。
（五）通信信号系统
（六）环控系统
（七）车辆
三、适应范围
【六】巩固练习
1、简单说说地下轨道交通的线网结构
2、地铁的优势。
作业
1、填空题：
①地铁供电系统一般包括、和；
②地铁系统与国家铁路干线一样，主要由、、、、等设备构成；
2、简述地铁线路的车站分类。
3、地铁网线的结构类型。
板书
第三章城市轨道交通的系统结构
§3.1地下铁道
一、概述
1、特点：
2、简史：
二、系统构成
地铁线路：①正线：车辆载客运营线路，行车速度高、密度大，要保证行车安全和乘坐舒适，线路标准要求高；
②辅助线：为了保证正线运营而配置的线路，速度要求低，标准也低；
③车长线：是车辆检修作业用的线路；
标准轨距：1435mm
（三）车站
地铁车站分类运营性质：中间站、尽头站、换乘站、折返站
结构形式：地下车站、地面车站、高架车站
（一）地铁线网
①单线式。仅在客运最繁忙的地段重点地修一、二条线路。
②单环式。在客流量集中的道路下面设置地铁线路，并闭合成环，便于车辆运行，减少折返设备。
