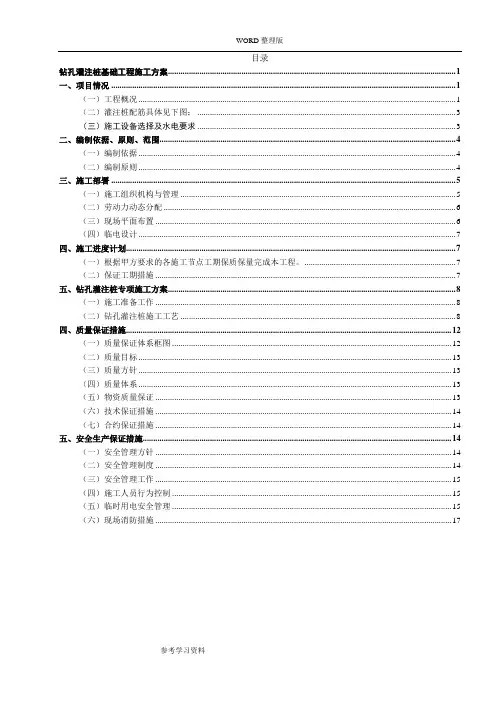

目录钻孔灌注桩基础工程施工方案 (1)一、项目情况 (1)（一）工程概况 (1)（二）灌注桩配筋具体见下图： (3)（三）施工设备选择及水电要求 (3)二、编制依据、原则、范围 (4)（一）编制依据 (4)（二）编制原则 (4)三、施工部署 (5)（一）施工组织机构与管理 (5)（二）劳动力动态分配 (6)（三）现场平面布置 (6)（四）临电设计 (7)四、施工进度计划 (7)（一）根据甲方要求的各施工节点工期保质保量完成本工程。
(7)（二）保证工期措施 (7)五、钻孔灌注桩专项施工方案 (8)（一）施工准备工作 (8)（二）钻孔灌注桩施工工艺 (8)四、质量保证措施 (12)（一）质量保证体系框图 (12)（二）质量目标 (13)（三）质量方针 (13)（四）质量体系 (13)（五）物资质量保证 (13)（六）技术保证措施 (14)（七）合约保证措施 (14)五、安全生产保证措施 (14)（一）安全管理方针 (14)（二）安全管理制度 (14)（三）安全管理工作 (15)（四）施工人员行为控制 (15)（五）临时用电安全管理 (15)（六）现场消防措施 (17)钻孔灌注桩基础工程施工方案一、项目情况（一）工程概况1、工程地点：山西省右玉县17个村，具体建设地点详见下表：2、工程地质情况：本项目施工地点分布区域不集中，场地土层多为卵石、强风化岩或中风化岩，金家园村联村电站、李官屯联村联村电站、马良村联村电站为湿陷性粉土。
详细地质情况见山西晋恒源岩土工程有限公司提供的《岩土工程勘察报告》。
3、设计要求：（1）光伏支架桩基形式为钻孔灌注混凝土桩，桩径220mm，桩长为2000mm~3000mm，桩身混凝土强度等级为C30细石混凝土。
表1-1 桩长控制要求注：施工过程中，如桩端未满足表中入岩（土）深度，但桩身总长已达最大桩长，（2）桩内钢筋笼主筋保护层厚度为35mm（仅允许负偏差），钢筋笼主筋6φ14，布置螺旋箍筋Φ6@200。
光伏电站 钻孔灌注桩施工工艺流程
光伏电站钻孔灌注桩施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光伏电站建设中的钻孔灌注桩施工工艺流程详解在光伏电站的建设过程中，基础工程是至关重要的一步，而其中的钻孔灌注桩施工工艺流程更是基础工程的核心环节。
光伏混凝土钻孔灌桩基础施工方案

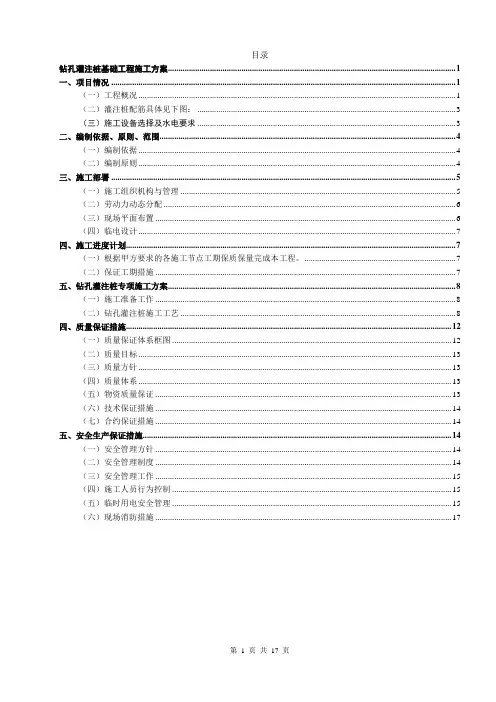

目录钻孔灌注桩基础工程施工方案 (1)一、项目情况 (1)（一）工程概况 (1)（二）灌注桩配筋具体见下图： (3)（三）施工设备选择及水电要求 (3)二、编制依据、原则、范围 (4)（一）编制依据 (4)（二）编制原则 (4)三、施工部署 (5)（一）施工组织机构与管理 (5)（二）劳动力动态分配 (6)（三）现场平面布置 (6)（四）临电设计 (7)四、施工进度计划 (7)（一）根据甲方要求的各施工节点工期保质保量完成本工程。
(7)（二）保证工期措施 (7)五、钻孔灌注桩专项施工方案 (8)（一）施工准备工作 (8)（二）钻孔灌注桩施工工艺 (8)四、质量保证措施 (12)（一）质量保证体系框图 (12)（二）质量目标 (13)（三）质量方针 (13)（四）质量体系 (13)（五）物资质量保证 (13)（六）技术保证措施 (14)（七）合约保证措施 (14)五、安全生产保证措施 (14)（一）安全管理方针 (14)（二）安全管理制度 (14)（三）安全管理工作 (15)（四）施工人员行为控制 (15)（五）临时用电安全管理 (15)（六）现场消防措施 (17)钻孔灌注桩基础工程施工方案一、项目情况（一）工程概况1、工程地点：山西省右玉县17个村，具体建设地点详见下表：2、工程地质情况：本项目施工地点分布区域不集中，场地土层多为卵石、强风化岩或中风化岩，金家园村联村电站、李官屯联村联村电站、马良村联村电站为湿陷性粉土。
详细地质情况见山西晋恒源岩土工程有限公司提供的《岩土工程勘察报告》。
3、设计要求：（1）光伏支架桩基形式为钻孔灌注混凝土桩，桩径220mm，桩长为2000mm~3000mm，桩身混凝土强度等级为C30细石混凝土。
表1-1 桩长控制要求注：施工过程中，如桩端未满足表中入岩（土）深度，但桩身总长已达最大桩长，（2）桩内钢筋笼主筋保护层厚度为35mm（仅允许负偏差），钢筋笼主筋6φ14，布置螺旋箍筋Φ6@200。
光伏发电孔桩基浇筑方案
光伏发电孔桩基浇筑方案一、浇筑桩体1.放线：前后桩距2900mm，相邻桩距3100mm。
桩体标高露出自然地坪面300-700mm。
2.检查桩孔深度不小于1300mm，安放钢筋笼。
3.混凝土浇筑前孔口放置漏斗，以免碎石土落入孔中。
4.专人扶中心与水平线中心点一致时灌入混凝土，浇筑振实至自然地平面下150mm时停止浇灌，放入pvc管再行浇筑。
pvc管内混凝土高出自然地面200mm 时停止浇筑，停止20分钟左右时pvc管上拨与水平线一致，pvc管下部用土封至管身长度1/3时进行三次浇筑。
Pvc管灌完后用振动棒微振或用皮锤轻敲。
5.pvc管高度大于500mm时分两次灌装以免出现胀膜。
二、模具制作1.模具选用pvc管DN250X3.5。
下料尺寸根据现场情况而定（300mm-700mm）切割管口平整垂直，开口纵缝与管口垂直一条线。
2.模具固定钢箍选用φ6盘线，下料长度小于pvc管周长30mm左右，端口用16#铁丝绑扎牢固。
钢箍间距小于300mm。
3.放置模具前漏脱模剂，管体与水平线垂直，中心与水平线一致。
三、地脚螺栓安装1.安装前检查地脚螺栓间距尺寸，有无弯曲、扭歪（中心间距120mm）及校正。
安装时检查水平线前柱与后柱间距2900mm，相邻桩距3100mm。
2.根据水平线提供中心点安装，u形螺栓中心与水平线提供点对齐、方向与水平线平行一致。
高度露出水平线60-80mm。
注意u形螺栓与水平线方向一致。
3.待桩浇筑完成30分钟左右检查地脚螺栓尺寸及调整四、收光待桩体浇筑，地脚螺栓安装完成后初收。
初收完成20-30分钟二次收面至合格。
五、拆模及保养待桩体浇筑完成4小时后拆去pvc管。
桩体出现凹坑、麻点及时修复。
用保鲜模包住桩体并用胶带扎紧，一周后拆除保鲜膜。
光伏混凝土钻孔灌桩基础施工方案
光伏混凝土钻孔灌桩基础施工方案一、施工前准备光伏混凝土钻孔灌桩基础施工前，需进行详细的前期准备工作，包括以下几个方面：1.1 工程勘察在施工前，必须进行充分的地质勘察，了解地基情况、地下水位等关键信息，以便制定合理的施工方案。
1.2 设计方案根据勘察结果，结合光伏场地特点和工程要求，设计合适的钻孔灌注混凝土桩的布置方案和规格。
1.3 材料准备准备所需的材料和工具，确保施工过程中能够顺利进行。
二、施工工艺步骤2.1 钻孔施工根据设计方案，在地面上设置孔位标高，使用钻孔设备进行孔洞的凿挖，直至设计要求的深度。
2.2 清孔清除孔底的碎石和淤泥，确保孔底清洁。
2.3 钢筋安装根据设计要求，在孔内安装钢筋笼，保证钢筋笼的正确位置和连接牢固。
2.4 灌浆将混凝土灌注至孔内，确保充分填满整个孔道，并采取振捣措施，使混凝土密实。
2.5 钢筋向上延伸在灌浆完成后，将钢筋向上延长至设计要求的高度，并进行固定。
三、质量验收施工完成后，应进行质量验收，检查钻孔灌桩的直径、垂直度、强度等技术指标是否符合要求，确保工程质量。
四、施工注意事项4.1 安全第一施工过程中，严格遵守安全操作规程，做好安全防护工作，确保施工人员和设备的安全。
4.2 现场管理严格执行施工方案，做好现场管理和协调工作，确保施工进度和质量。
4.3 施工记录做好施工记录，及时记录施工过程中出现的问题和解决措施，为后续工作提供参考。
光伏混凝土钻孔灌桩基础施工是光伏工程中关键的环节之一，只有合理的施工方案和严格的质量控制，才能保证光伏项目的安全运行和长期稳定。
光伏设备基座灌注桩基础施工工艺
光伏设备基座灌注桩基础施工工艺
1. 简介
光伏设备基座灌注桩基础施工工艺是在光伏设备安装过程中常用的一种施工方法。
通过灌注桩基础，可以提供光伏设备的承重支撑和稳定性，确保设备的正常运行。
2. 工艺流程
光伏设备基座灌注桩基础施工工艺包括以下几个主要步骤：
2.1 地面准备
在施工前，需要对施工地面进行准备。
首先，清理工地上的杂草和垃圾，确保施工区域干净整洁。
然后，进行地基勘测和标定，确定桩基的位置和布置。
2.2 桩基施工
桩基施工是光伏设备基座灌注桩基础的核心环节。
施工过程主要包括以下几个步骤：
- 桩基打孔：使用打孔机或钢管，将桩孔打入地下。
孔的深度和直径要符合设计要求。
- 钢筋安装：根据设计要求，在打好的桩孔中安装钢筋，以增
加桩基的强度和稳定性。
- 混凝土浇筑：在打好的桩孔中倒入混凝土，将桩孔填满。
2.3 光伏设备安装
完成桩基施工后，进行光伏设备的安装。
安装过程包括放置设备、接线和调试等步骤，确保设备的正常运行。
3. 注意事项
在光伏设备基座灌注桩基础施工过程中，需要注意以下几个事项：
- 施工前应仔细研究设计图纸和技术要求，确保施工符合规范
和安全要求。
- 施工过程中应采取必要的安全措施，保证施工人员和设备的
安全。
- 确保桩基施工过程中的钢筋安装和混凝土浇筑质量符合要求，以保证桩基的稳定性和强度。
以上是光伏设备基座灌注桩基础施工工艺的简要介绍，希望对您有所帮助。
如需详细的施工操作步骤和技术要求，请参考相关技术文献或咨询专业人士。
光伏发电站桩基施工方案
致：林州市旭姚新能源科技有限公司现报上东姚镇30MW|集中式光伏电站混凝土灌注地桩施工方案监理项目部审查意见:旭姚30MW光伏电站并网项目光伏组件桩基施工方案编制人：审核人：审批人：编制日期：光伏组件桩基施工方案光伏组件桩基施工方案本项目共有10个光伏方阵，共计9MW V 共有桩基6512根。
每个桩基深1.8m,地上部分1000mm桩基直径260mm采用C30混凝土浇筑而成。
桩基钢筋规格为© 12、© 6两种。
其中© 12为主筋，每根桩内6根，© 6为螺旋箍筋。
桩基总体施工流程为：放线测量-基础中心定位-钻孔-钢筋笼放置-地面模板安装-混凝土浇筑-预埋件放置-模板拆除-混凝土养护。
1. 测量工程施工方案1.1工作依据现有施工蓝图和3个定位桩(W1.W2.W)。
1.2测量人员本工程共分为10个施工段，10个分区。
本工程现场配备现场管理人员10名，测量员10名，后勤人员2名，工人按需配备。
职责如下：(1) 管理人员对测量工作安排部署；(2) 测量员收集整理测量资料，负责具体的测量放线与复核工作。
1.3配备的测量仪器为满足工程施工测量放线的需求，拟配备的主要测量仪器如下：1.4测量仪器检测本工程施工所配备的测量仪器均经专业维修人士检测校核，检测合格后才会投入使用。
投入使用的测量仪器会做好日常的使用与保养工作。
一经发现问题，立即停用并送检专业维修单位维修校正。
1.5测量总体规划：（1）对原始控制网复查及保护，对控制网现场交接后，我们对一级控制网进行了复查，复查所得横纵坐标误差均在20mm以内（可能受温度、大气、棱镜立不稳等原因造成），而后，我们对控制桩做了保护，在桩四周浇筑了混凝土护墩（护墩尺寸大约为300mm*300mm*200j）m作为永久性控制点。
（2）测量放样为了便于施工，我们对整个施工板块采取了3级布控，一级控制网为甲方提供的W1 W2 W3（三个控制点组成）；由于一级控制网各点距施工现场较远，施工不方便，我们从一级控制网导出二级控制网，二级控制网有2个点（即控制点桩，桩上均钉有小钉子作为坐标点，桩身喷有红漆，并有编号），分别为001#、002#、；三级控制网为地块边缘4角桩位（桩身上用黑笔具名各桩号位置及所属地块）。
光伏混凝土钻孔灌桩基础施工方案
光伏混凝土钻孔灌桩基础施工方案一、前期准备工作1.项目立项：确定光伏混凝土钻孔灌桩基础施工的必要性和可行性。
2.方案设计：根据建筑要求和环境条件，设计光伏混凝土钻孔灌桩基础施工方案，包括桩基布置、桩径、桩长、桩间距等参数。
3.勘测设计：根据方案设计确定的桩基布置，进行勘测，确定施工工地的地理环境、土壤条件和地下水位。
4.材料准备：准备施工所需的材料，包括钢筋、混凝土、施工机械等。
二、施工工序1.建筑物定位：根据设计图纸，确定建筑物的位置，并在工地上进行标记。
2.钻孔：使用钢筋钻孔机进行钻孔，根据设计要求，按照一定间距进行钻孔，并保持垂直度。
3.清孔：在钻孔过程中，需要进行清孔，将钻孔中的土壤清理出来，保持孔壁的干燥。
4.钢筋预埋：在钻孔中预先埋入钢筋，根据设计要求和钻孔深度，选择合适的钢筋长度和直径。
5.灌浆：在钢筋预埋后，进行灌浆作业，将混凝土灌入钻孔，保证桩身的稳固。
6.后处理：灌浆完成后，对灌浆口进行处理，密封孔口，防止渗漏。
7.桩顶修整：对灌桩完成后的桩顶进行修整，保证桩顶平整，便于后续的安装工作。
8.桩基验收：对光伏混凝土钻孔灌桩基础进行验收，检查桩基质量和技术指标是否符合要求。
三、安全措施1.施工人员需经过相关培训，熟悉施工工艺步骤和操作规范。
2.施工现场必须配备安全设备，如安全帽、安全鞋、安全绳等。
3.使用钢筋钻孔机时，施工人员需保持身体平衡，避免漫不经心的操作。
4.施工前需检查施工机械设备是否完好，并进行必要的维护和保养。
5.施工过程中需注意桩基周围的环境和土壤情况，防止发生坍塌等事故。
6.桩基验收时，必须按照相关规定进行严格检查，发现问题及时处理或重新施工。
四、环保措施1.施工过程中遵守环境保护相关法规和标准，减少施工对环境的影响。
2.施工现场要保持整洁，将垃圾进行分类处理和及时清理。
3.使用环保材料，减少对环境的污染。
4.确保施工期间不发生渗漏现象，避免对土壤和地下水造成污染。
光伏板支架灌注桩基础施工工艺
光伏板支架灌注桩基础施工工艺1. 概述光伏板支架灌注桩基础施工工艺是在光伏项目中用于支撑光伏板支架的基础结构。
本文档将介绍该工艺的施工流程和注意事项。
2. 工艺流程以下为光伏板支架灌注桩基础施工的一般流程：1. 确定基础布局：根据设计图纸确定光伏板支架的布局，并标记出桩位点。
2. 检测地基条件：对光伏板支架基础施工区域的地质和地基条件进行勘测和测试，确保其承载能力符合要求。
3. 桩位施工准备：清理施工区域，确保桩位点周围没有障碍物，做好安全防护措施。
4. 钻孔：使用钻孔设备在桩位点进行钻孔，根据设计要求确定钻孔深度和直径。
5. 灌注桩混凝土：将混凝土通过泵送设备注入钻孔中，使其充实桩孔，同时使用振动器适当振捣混凝土。
6. 定位测量：在桩混凝土灌注完成后，对灌注桩位置进行精确定位测量，确保桩位偏移在允许范围内。
7. 桩顶处理：对灌注桩顶面进行抹平处理，使其与支架底座对齐。
8. 施工记录：记录施工过程中的关键数据，如桩混凝土浇筑量、浇注时间等，用于质量控制和后期审查。
3. 注意事项在光伏板支架灌注桩基础施工过程中，需要特别注意以下事项：- 施工安全：施工过程中必须严格遵守安全操作规程，做好安全防护工作，确保施工人员的安全。
- 混凝土配合比：根据设计要求，严格控制混凝土的配合比，确保桩的强度达到设计要求。
- 混凝土浇筑：在浇筑混凝土时，应均匀地注入桩孔中，避免出现空洞和裂缝。
- 垂直度控制：对于支架灌注桩的垂直度要求高，施工过程中需严格控制桩的垂直度，确保支架安装的稳定性。
- 桩位偏移检测：在灌注完成后，通过精确定位测量，检测桩位是否偏移，如有偏移需要及时纠正。
4. 结论光伏板支架灌注桩基础施工工艺是光伏项目中至关重要的一环，有效的施工流程和严格的质量控制将为项目的稳定运行提供保障。
施工人员应严格按照本文档所述的流程和注意事项进行操作，确保工艺施工质量和安全。
光伏发电站桩基施工方案
光伏组件桩基施工方案本项目共有53个光伏方阵，共计60MWp，共有桩基93000多根。
每个桩基深1.5m，地上部分300-600mm，桩基直径300mm，采用C30商品混凝土浇筑而成。
桩基钢筋规格为φ10、φ6两种。
其中φ10为主筋，每根桩内4根，φ6为螺旋箍筋。
桩基总体施工流程为：放线测量→基础中心定位→钻孔→钢筋笼放置→地面模板安装→混凝土浇筑→预埋件放置→模板拆除→混凝土养护1. 测量工程施工方案1.1 工作依据现有电子版图纸和3个定位桩（GPS3、GPS4、GPS5）。
1.2 测量人员本工程共分为1个施工段，21个分区。
本工程现场配备技术员1名，测量员1名，工人按需配备。
职责如下：（1）技术员对测量工作安排部署；（2）测量员收集整理测量资料，负责具体的测量放线与复核工作。
1.3 配备的测量仪器为满足工程施工测量放线的需求，拟配备的主要测量仪器如下：序号测量仪器品牌型号数量单位备注1 台1 全站仪拓普康GTS-102N2 单棱镜 2 根3 经纬仪SANDING 3 台4 水准仪新华测绘X85 台5 塔尺 5 把6 7.5m钢卷尺10 把50m钢卷尺 5 把1.4 测量仪器检测本工程施工所配备的测量仪器均经专业维修人士检测校核，检测合格后才会投入使用。
投入使用的测量仪器会做好日常的使用与保养工作。
一经发现问题，立即停用并送检专业维修单位维修校正。
1.5 测量总体规划：（1）对原始控制网复查及保护对控制网现场交接后，我们对一级控制网进行了复查，复查所得横纵坐标误差均在20mm以内（可能受温度、大气、棱镜立不稳等原因造成），而后，我们对控制桩做了保护，在桩四周浇筑了混凝土护墩（护墩尺寸大约为300mm*300mm*200mm），作为永久性控制点。
（2）测量放样为了便于施工，我们对整个施工板块采取了3级布控，一级控制网为甲方提供的GPS3、GPS4、GPS5（三个控制点组成）；由于一级控制网各点距施工现场较远，施工不方便，我们从一级控制网导出二级控制网，二级控制网有5个点（即控制点桩，桩上均钉有小钉子作为坐标点，桩身喷有红漆，并有编号），分别为001#、002#、003#、004#、005#；三级控制网为各地块边缘4角桩位（桩身上用黑笔具名各桩号位置及所属地块）。
光伏发电站桩基施工方案
光伏组件桩基施工方案本项目共有53个光伏方阵，共计60MWp，共有桩基93000多根。
每个桩基深1.5m，地上部分300-600mm，桩基直径300mm，采用C30商品混凝土浇筑而成。
桩基钢筋规格为φ10、φ6两种。
其中φ10为主筋，每根桩内4根，φ6为螺旋箍筋。
桩基总体施工流程为：放线测量→基础中心定位→钻孔→钢筋笼放置→地面模板安装→混凝土浇筑→预埋件放置→模板拆除→混凝土养护1. 测量工程施工方案1.1 工作依据现有电子版图纸和3个定位桩（GPS3、GPS4、GPS5）。
1.2 测量人员本工程共分为1个施工段，21个分区。
本工程现场配备技术员1名，测量员1名，工人按需配备。
职责如下：（1）技术员对测量工作安排部署；（2）测量员收集整理测量资料，负责具体的测量放线与复核工作。
1.3 配备的测量仪器为满足工程施工测量放线的需求，拟配备的主要测量仪器如下：序号测量仪器品牌型号数量单位备注1 台1 全站仪拓普康GTS-102N2 单棱镜 2 根3 经纬仪SANDING 3 台4 水准仪新华测绘X85 台5 塔尺 5 把6 7.5m钢卷尺10 把50m钢卷尺 5 把1.4 测量仪器检测本工程施工所配备的测量仪器均经专业维修人士检测校核，检测合格后才会投入使用。
投入使用的测量仪器会做好日常的使用与保养工作。
一经发现问题，立即停用并送检专业维修单位维修校正。
1.5 测量总体规划：（1）对原始控制网复查及保护对控制网现场交接后，我们对一级控制网进行了复查，复查所得横纵坐标误差均在20mm以内（可能受温度、大气、棱镜立不稳等原因造成），而后，我们对控制桩做了保护，在桩四周浇筑了混凝土护墩（护墩尺寸大约为300mm*300mm*200mm），作为永久性控制点。
（2）测量放样为了便于施工，我们对整个施工板块采取了3级布控，一级控制网为甲方提供的GPS3、GPS4、GPS5（三个控制点组成）；由于一级控制网各点距施工现场较远，施工不方便，我们从一级控制网导出二级控制网，二级控制网有5个点（即控制点桩，桩上均钉有小钉子作为坐标点，桩身喷有红漆，并有编号），分别为001#、002#、003#、004#、005#；三级控制网为各地块边缘4角桩位（桩身上用黑笔具名各桩号位置及所属地块）。
光伏发电站桩基施工方案
旭姚30MWp光伏电站并网项目光伏组件桩基施工方案编制人：审核人：审批人：编制日期：光伏组件桩基施工方案光伏组件桩基施工方案本项目共有10个光伏方阵，共计9MW，共有桩基6512根。
每个桩基深1.8m，地上部分1000mm，桩基直径260mm，采用C30混凝土浇筑而成。
桩基钢筋规格为φ12、φ6两种。
其中φ12为主筋，每根桩内6根，φ6为螺旋箍筋。
桩基总体施工流程为：放线测量→基础中心定位→钻孔→钢筋笼放置→地面模板安装→混凝土浇筑→预埋件放置→模板拆除→混凝土养护。
1. 测量工程施工方案1.1 工作依据现有施工蓝图和3个定位桩（W1.W2.W3）。
1.2 测量人员本工程共分为10个施工段，10个分区。
本工程现场配备现场管理人员10名，测量员10名，后勤人员2名，工人按需配备。
职责如下：（1）管理人员对测量工作安排部署；（2）测量员收集整理测量资料，负责具体的测量放线与复核工作。
1.3 配备的测量仪器为满足工程施工测量放线的需求，拟配备的主要测量仪器如下：1.4 测量仪器检测本工程施工所配备的测量仪器均经专业维修人士检测校核，检测合格后才会投入使用。
投入使用的测量仪器会做好日常的使用与保养工作。
一经发现问题，立即停用并送检专业维修单位维修校正。
1.5 测量总体规划：（1）对原始控制网复查及保护，对控制网现场交接后，我们对一级控制网进行了复查，复查所得横纵坐标误差均在20mm以内（可能受温度、大气、棱镜立不稳等原因造成），而后，我们对控制桩做了保护，在桩四周浇筑了混凝土护墩（护墩尺寸大约为300mm*300mm*200mm），作为永久性控制点。
（2）测量放样为了便于施工，我们对整个施工板块采取了3级布控，一级控制网为甲方提供的W1、W2、W3（三个控制点组成）；由于一级控制网各点距施工现场较远，施工不方便，我们从一级控制网导出二级控制网，二级控制网有2个点（即控制点桩，桩上均钉有小钉子作为坐标点，桩身喷有红漆，并有编号），分别为001#、002#、；三级控制网为地块边缘4角桩位（桩身上用黑笔具名各桩号位置及所属地块）。
光伏发电站桩基施工方案
光伏组件桩基施工方案本项目共有53个光伏方阵，共计60MWp，共有桩基93000多根。
每个桩基深1.5m，地上部分300-600mm，桩基直径300mm，采用C30商品混凝土浇筑而成。
桩基钢筋规格为φ10、φ6两种。
其中φ10为主筋，每根桩内4根，φ6为螺旋箍筋。
桩基总体施工流程为：放线测量→基础中心定位→钻孔→钢筋笼放置→地面模板安装→混凝土浇筑→预埋件放置→模板拆除→混凝土养护1. 测量工程施工方案1.1 工作依据现有电子版图纸和3个定位桩（GPS3、GPS4、GPS5）。
1.2 测量人员本工程共分为1个施工段，21个分区。
本工程现场配备技术员1名，测量员1名，工人按需配备。
职责如下：（1）技术员对测量工作安排部署；（2）测量员收集整理测量资料，负责具体的测量放线与复核工作。
1.3 配备的测量仪器为满足工程施工测量放线的需求，拟配备的主要测量仪器如下：序号测量仪器品牌型号数量单位备注1 台1 全站仪拓普康GTS-102N2 单棱镜 2 根3 经纬仪SANDING 3 台4 水准仪新华测绘X85 台5 塔尺 5 把6 7.5m钢卷尺10 把50m钢卷尺 5 把1.4 测量仪器检测本工程施工所配备的测量仪器均经专业维修人士检测校核，检测合格后才会投入使用。
投入使用的测量仪器会做好日常的使用与保养工作。
一经发现问题，立即停用并送检专业维修单位维修校正。
1.5 测量总体规划：（1）对原始控制网复查及保护对控制网现场交接后，我们对一级控制网进行了复查，复查所得横纵坐标误差均在20mm以内（可能受温度、大气、棱镜立不稳等原因造成），而后，我们对控制桩做了保护，在桩四周浇筑了混凝土护墩（护墩尺寸大约为300mm*300mm*200mm），作为永久性控制点。
（2）测量放样为了便于施工，我们对整个施工板块采取了3级布控，一级控制网为甲方提供的GPS3、GPS4、GPS5（三个控制点组成）；由于一级控制网各点距施工现场较远，施工不方便，我们从一级控制网导出二级控制网，二级控制网有5个点（即控制点桩，桩上均钉有小钉子作为坐标点，桩身喷有红漆，并有编号），分别为001#、002#、003#、004#、005#；三级控制网为各地块边缘4角桩位（桩身上用黑笔具名各桩号位置及所属地块）。
光伏混凝土钻孔灌桩基础施工方案【精选】
目录钻孔灌注桩基础工程施工方案 (1)一、项目情况 (1)（一）工程概况 (1)（二）灌注桩配筋具体见下图： (3)（三）施工设备选择及水电要求 (3)二、编制依据、原则、范围 (4)（一）编制依据 (4)（二）编制原则 (4)三、施工部署 (5)（一）施工组织机构与管理 (5)（二）劳动力动态分配 (6)（三）现场平面布置 (6)（四）临电设计 (7)四、施工进度计划 (7)（一）根据甲方要求的各施工节点工期保质保量完成本工程。
(7)（二）保证工期措施 (7)五、钻孔灌注桩专项施工方案 (8)（一）施工准备工作 (8)（二）钻孔灌注桩施工工艺 (8)四、质量保证措施 (12)（一）质量保证体系框图 (12)（二）质量目标 (13)（三）质量方针 (13)（四）质量体系 (13)（五）物资质量保证 (13)（六）技术保证措施 (14)（七）合约保证措施 (14)五、安全生产保证措施 (14)（一）安全管理方针 (14)（二）安全管理制度 (14)（三）安全管理工作 (15)（四）施工人员行为控制 (15)（五）临时用电安全管理 (15)（六）现场消防措施 (17)钻孔灌注桩基础工程施工方案一、项目情况（一）工程概况1、工程地点：山西省右玉县17个村，具体建设地点详见下表：2、工程地质情况：本项目施工地点分布区域不集中，场地土层多为卵石、强风化岩或中风化岩，金家园村联村电站、李官屯联村联村电站、马良村联村电站为湿陷性粉土。
详细地质情况见山西晋恒源岩土工程有限公司提供的《岩土工程勘察报告》。
3、设计要求：（1）光伏支架桩基形式为钻孔灌注混凝土桩，桩径220mm，桩长为2000mm~3000mm，桩身混凝土强度等级为C30细石混凝土。
表1-1 桩长控制要求注：施工过程中，如桩端未满足表中入岩（土）深度，但桩身总长已达最大桩长，（2）桩内钢筋笼主筋保护层厚度为35mm（仅允许负偏差），钢筋笼主筋6φ14，布置螺旋箍筋Φ6@200。
光伏混凝土钻孔灌桩基础工程施工设计方案
光伏混凝土钻孔灌桩基础工程施工设计方案一、工程概况二、施工原则1.安全第一：施工过程中要确保人员安全和设备安全。
2.质量优先：施工中要严格按照设计要求进行施工，严禁违章施工和破坏环境。
3.合理经济：施工中要合理利用资源，节约成本，确保工程质量的同时控制施工成本。
4.科学管理：施工中要合理安排人员，分工明确，科学管理。
三、施工组织1.施工队伍：确保施工队伍具备相关的技术和经验，并安排专人负责施工现场的管理和协调工作。
2.施工设备：根据工程需要，配备充足的施工设备，包括钻机、挖掘机、水泥搅拌车等。
四、施工工艺1.地质勘察：进行地质勘察，确定地层情况和地质构造，为后续的施工提供必要的参考。
2.施工准备：根据设计要求，制定施工方案和施工计划，安排人员和设备，进行材料的采购和运输等准备工作。
3.钻孔施工：根据设计要求进行钻孔施工，控制钻孔的位置和孔径，并做好记录。
4.灌注混凝土：在钻孔完成后，立即进行混凝土灌注，保证灌桩的质量。
5.规范验收：按照工程验收规程进行验收，并进行必要的质量检查和测试。
6.收尾工作：做好工地的清理和整理工作，及时排除工地垃圾，保持施工现场的整洁。
五、工程质量和安全控制1.严格按照设计要求施工，确保施工质量。
2.加强对施工现场的管理和监督，防止违章施工和事故发生。
3.施工过程中，加强对钻孔机械设备和施工人员的培训，确保设备正常运行和人员安全操作。
4.现场负责人应严格按照相关安全操作规程执行，对违章行为进行及时纠正。
六、施工进度安排本工程计划施工周期为60天，具体施工进度安排如下：第1天-第5天：地质勘察和设计方案制定；第6天-第10天：施工准备工作，材料采购和运输；第11天-第35天：钻孔施工和混凝土灌注；第36天-第40天：施工验收。
第41天-第60天：工地清理和整理。
七、工程造价估算根据工程的具体情况，预计该工程的造价约为100万元，具体费用以实际施工过程中的实际消耗为准。
八、工程竣工验收工程施工完毕后，应按照相关规定进行竣工验收，验收合格后方可投入使用，并出具相关竣工验收报告。
光伏电站施工主要工程施工方案
光伏电站施工主要工程施工方案1.光伏阵列基础施工和安装要求1）光伏阵列基础施工本工程光伏阵列基础采用钻孔灌注桩基础和大开挖独立基础。
孔灌注桩基础施工流程：订轴线，桩位→埋深护筒→钻机就位→成孔→第一次清孔→钢筋笼制作、吊装→安放导浆管→第二次清孔→灌注水下混凝土→成桩→钻机移位。
根据本工程的场地，电量，钻孔灌注桩直径，桩深及工期因素，安排2套GPS-15型钻孔灌注桩机进行施工，混凝土采用水下混凝土C35，钢筋笼采用现场制作。
为了确保质量及进度，合理安排施工顺序，进一步优化施工方案，进行钻孔桩的施工。
大开挖独立基础施工一般采用以下流程：清理→混凝土垫层浇筑→钢筋绑扎→相关专业施工→清理→支模板→清理→混凝土搅拌→混凝土浇筑→混凝土振捣→混凝土找平→混凝土养护→模板拆除2）光伏阵列安装要求光伏阵列支架表面应平整，固定太阳能板的支架面必须调整在同一平面，各组件应对整齐并成一直线，倾角必须符合设计要求，构件连接螺栓必须加防松垫片并拧紧。
光伏组件支架安装工艺如下图9.6-1所示：图9.6-1 光伏组件支架安装工艺将光伏组件支架调整为水平角度进行光伏组件安装。
安装光伏组件前，应根据组件参数对每个太阳光伏组件进行检查测试，其参数值应符合产品出厂指标。
一般测试项目有：开路电压、短路电流等。
应挑选工作参数接近的组件在同一子方阵内，应挑选额定工作电流相等或相接近的组件进行串连。
安装太阳光伏组件时，应轻拿轻放，防止硬物刮伤和撞击表面玻璃。
组件在基架上的安装位置及接线盒排列方式应符合施工设计规定。
组件固定面与基架表面不吻合时，应用铁垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合，固定螺栓应加防松垫片并拧紧。
光伏组件电缆连接按设计的串接方式连接光伏组件电缆，插接要紧固，引出线应预留一定的余量。
组件到达现场后，应妥善保管，且应对其进行仔细检查，看其是否有损伤。
必须在每个太阳电池方阵阵列支架安装结束后，才能在支架上组合安装太阳电池组件，以防止太阳电池组件受损。
光伏电站建设与施工技术：光伏支架现浇混凝土桩基础施工工艺
光伏支架现浇混凝土桩基础施工工艺1.现浇混凝土桩基础施工流程如下：测量定位钻孔钢筋笼放置放置套管浇筑混凝土安装预埋件养护2.工艺流程说明及主要质量控制要点（1）测量定位施工前用GPS测量仪按照桩位布置图进行测量定位，设置标高控制点和轴线控制网，对每一个桩位进行标识。
（2）钻孔钻机就位前，应对机具设备进行检查，钻孔时将钻头的中心对准孔心，要求钻盘中心同定位点在同一铅垂线上。
钻孔过程中要严格控制其垂直度和深度，如发现孔斜或孔偏，应及时进行纠正，对钻出的砂土应远离孔边，避免钻杆提出后周围砂石受震动塌入孔内，造成孔深不够。
对已经钻成的桩孔立即进行清孔操作。
（3）钢筋笼制作与放置钢筋笼制作前应进行钢筋除锈、整直，主筋不能有局部弯曲，所有箍筋与主筋的接触点要点焊以确保钢筋笼的整体性，钢筋笼需经过监理验收后方可使用。
钢筋笼在安装过程中要保持居中。
（4）放置套管待钢筋笼放置合格后放置套管。
（5）浇筑混凝土混凝土应连续灌注，确保桩身的完整性，边灌注混凝土边用混凝土振捣器振捣密实，混凝土的运输能力要符合混凝土的凝结速度和灌注速度的需求，以保证混凝土的均匀性和规定的坍落度。
混凝土灌注温度控制在+5℃以上。
灌注桩施工完毕，应制定合理的施工顺序和技术措施，防止桩的位移和倾斜，检查每根桩的立柱标高在要同一连线上。
（6）安装预埋件单个混凝土浇筑完成后，开始预埋螺栓，每次检验组串埋件中心排距的同时增加对角线检验方式。
（7）养护光伏支架混凝土桩浇筑完毕后，6-18小时开始养护，高温季节根据混凝土凝固程度可提前1-2小时，采用塑料薄膜覆盖混凝土表面，安排专人洒水养护，使混凝土表面经常保持湿润，养护时间不宜少于28天。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录钻孔灌注桩基础工程施工方案 (1)一、项目情况 (1)（一）工程概况 (1)（二）灌注桩配筋具体见下图： (3)（三）施工设备选择及水电要求 (3)二、编制依据、原则、范围 (4)（一）编制依据 (4)（二）编制原则 (4)三、施工部署 (5)（一）施工组织机构与管理 (5)（二）劳动力动态分配 (6)（三）现场平面布置 (6)（四）临电设计 (7)四、施工进度计划 (7)（一）根据甲方要求的各施工节点工期保质保量完成本工程。
(7)（二）保证工期措施 (7)五、钻孔灌注桩专项施工方案 (8)（一）施工准备工作 (8)（二）钻孔灌注桩施工工艺 (8)四、质量保证措施 (12)（一）质量保证体系框图 (12)（二）质量目标 (13)（三）质量方针 (13)（四）质量体系 (13)（五）物资质量保证 (13)（六）技术保证措施 (14)（七）合约保证措施 (14)五、安全生产保证措施 (14)（一）安全管理方针 (14)（二）安全管理制度 (14)（三）安全管理工作 (15)（四）施工人员行为控制 (15)（五）临时用电安全管理 (15)（六）现场消防措施 (17)钻孔灌注桩基础工程施工方案一、项目情况（一）工程概况1、工程地点：山西省右玉县17个村，具体建设地点详见下表：14上柳沟村联村电站丁家窑乡旺家窑村79215金家花板村联村电站丁家窑乡胶泥沟村712.816马堡村联村电站丁家窑乡圣水塘村712.820李官屯村联村电站高家堡乡甘庄村1174.821林家堡村联村电站高家堡乡东窑头村82522马良村联村电站元堡子镇吐儿水村1029.62、工程地质情况：本项目施工地点分布区域不集中，场地土层多为卵石、强风化岩或中风化岩，金家园村联村电站、李官屯联村联村电站、马良村联村电站为湿陷性粉土。
详细地质情况见山西晋恒源岩土工程有限公司提供的《岩土工程勘察报告》。
3、设计要求：（1）光伏支架桩基形式为钻孔灌注混凝土桩，桩径220mm，桩长为2000mm~3000mm，桩身混凝土强度等级为C30细石混凝土。
表1-1 桩长控制要求序号持力层入岩（土）深度（m）最小桩长（m）最大桩长1强风化岩、中风化 1.0 2.0总长度不大于3.0m 2卵石 1.3 2.53粉质黏土 2.0 3.0注：施工过程中，如桩端未满足表中入岩（土）深度，但桩身总长已达最大桩长，（2）桩内钢筋笼主筋保护层厚度为35mm（仅允许负偏差），钢筋笼主筋6φ14，布置螺旋箍筋Φ6@200。
（3）立柱在浇筑混凝土时预埋在钢筋笼内，详细情况如下图所示：（二）灌注桩配筋具体见下图：（三）施工设备选择及水电要求1、施工设备选择根据本工程特点及工期要求，拟进场主要施工设备如下表：2、施工水、电要求根据进场设备及施工需要，施工动力电约50KW/台班；施工混凝土主要使用商砼，运输不便的地方采用自拌混凝土，现场用水主要用于办公及生活用水，用水量就近村落解决。
二、编制依据、原则、范围（一）编制依据1、《建筑结构荷载规范》（GB50009－2012）2、《建筑地基基础设计规范》（GB5007－2011）3、《混凝土结构设计规范》（GB50010－2010）（2015年版）4、《太阳能发电站支架基础技术规范》（GB51101-2016）5、《建筑桩基础技术规范》JGJ94-20086、《建筑地基基础工程施工质量验收规范》（GB50202—2002）7、《混凝土结构工程施工与验收规范》（GB50204-2015）8、《建设工程项目管理规范》GB/T50326-20069、《建筑机械使用安全技术规范》JGJ33-201210、《施工现场临时用电安全技术规范》JGJ46-201211、甲方提供的本工程的地质勘察报告12、甲方提供的本工程的相关图纸13、本公司积累的成熟技术、施工方法以及多年来从事同类工程的施工经验（二）编制原则1、安全第一的原则在施工组织设计编制中始终遵循技术可靠、措施得力、确保安全的原则确定施工方案。
2、优质高效的原则。
加强领导，加强管理。
根据我们在施工组织设计中明确的质量目标。
3、确保工期的原则为保证工期，搞好工序衔接，实施进度监控，确保实现工期目标，满足甲方要求。
4、合理布局、科学配置的原则。
根据工程量、各项管理目标、以及地形地貌的特征，在临时施工准备上，特别是对水、电、道路安排利用，进场材料的存放，生活设施布置。
本着安全、文明、方便、高效的原则，优化配置、合理布局，满足施工需要。
三、施工部署（一）施工组织机构与管理1、我公司作为右玉县28.184MWp村级联村光伏扶贫电站项目工程的承包方，将组建一支具有强大管理能力和同类工程丰富施工经验的项目经理部，进行右玉光伏扶贫电站的施工。
2、项目部将在公司总部的控制和协调下进行本工程的施工管理。
形成以项目经理负责制为中心，以合同管理和成本控制为主要内容，以科学的系统管理和先进技术为手段的管理机制。
34、项目经理部组成框图（二）劳动力动态分配1、按不同工种、不同施工部位来划分作业班组，使专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度。
2、本工程将根据工程各阶段施工配置劳动力，并根据施工生产情况及时调配相应专业劳动力，对劳动力实行动态管理。
（三）现场平面布置1、布置原则场区总平面布置的原则：充分利用有限的施工场地，综合考虑施工条件，本着经济合理、管理方便、安全可靠的原则布置施工现场。
具体布置原则如下；（1）在平面布置中，应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地的优化合理布置。
钢筋加工场地不宜小于长30米，宽15米。
（2）施工材料堆放尽量设在垂直机械覆盖的范围内，以减少发生二次搬运为原则。
（3）中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。
（4）临电电源、电线敷设要避开人员流量大的出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。
（5）本工程应着重加强现场安全管理力度，严格按照我公司的《项目安全管理手册》的要求进行管理。
（6）本工程要重点加强环境保护和文明施工管理力度，使工程现场始终保持整洁、卫生、有序合理的状态。
（7）控制排污、废弃物处理及噪声设施。
2、现场平面管理（1）三通一平管理工程开工前按施工要求编制好施工道路、场地排水、施工用水、施工用电及各项生活设施的平面规划，经监理批准后组织三通一平的施工，施工中要保证现场施工用水、施工用电设施及线路的规范、安全，保证施工道路及排水系统的畅通，保证整个施工现场的整洁、有序、文明。
（2）现场临时设施管理施工平面布局紧凑，根据业主提供的场地设置生活、生产临时设施、堆场及工具房，并经监理工程师批准后兴建，现场临时设施必须做到外观整齐、色调一致、布置合理。
（3）施工机械和现场材料管理施工机械、施工材料等应按工程进度计划及需要进场。
施工机械在指定地方停放，施工材料按指定地点归类整齐堆放，工业垃圾设点存放并及时外运。
电焊机等用电设备在离岗前切断电源，生活用水不可长流。
（四）临电设计1、接地形式本工程各配电箱、电机、机械设备等金属外壳均作可靠接地，接地应与现场配电室的接地系统可靠连接。
2、临时用电管理（1）电箱及开关箱的周围应有两人同时工作的足够空间和通道，不要在箱旁堆放建筑材料和杂草、杂物。
（2）在发生火灾等紧急情况时能保证现场照明不中断，配电箱内的动力开关与照明开关必须分开使用。
（3）开关箱应由分配电箱配电。
注意开关箱内的用电设备不可一闸多用，每台设备应有各自的开关箱，严禁一个开关电器控制两台以上的用电设备（含插座），以保证安全。
（4）开关箱内的开关电器的额定值与动作整定值应与用电设备相匹配，湿场所照明必须使用安全电压。
四、施工进度计划（一）根据甲方要求的各施工节点工期保质保量完成本工程。
1、施工进度具体情况见二级网络施工图。
（二）保证工期措施1、加强组织管理，各部门、各班组质检的密切配合，相互协作；2、安排责任心强、经验丰富的操作工人；3、选择性能良好的设备进场，保证设备在施工工期内全部正常运转；4、组织好机械所需备用件，保证设备一旦损坏能及时进行换修；5、实施灵活作业施工，执行平行施工与流水作业相结合；6、加强施工工程质量、技术工艺意识和内部技术监督，杜绝质量事故，避免因质量事故而耽误工期。
五、钻孔灌注桩专项施工方案（一）施工准备工作1、技术准备（1）认真熟悉图纸，做好图纸会审。
（2）对施工人员进行有针对性施工组织设计、施工方案技术交底。
（3）做好测量放线、定位及控制桩点保护工作。
2、现场准备（1）在三通一平的基础上，接好电源及水源。
（2）平整钢筋、机械停放场地。
（3）搭设好防雨（风）篷，做好夜间施工照明暂设。
3、物资准备（1）根据施工前编制的材料需用量计划及机械设备的进场计划安排施工物资及时进场。
（2）原材料均具备出厂合格证，进场后及时送试验室做原材料复试，为施工提供合格的材料。
4、人员准备（1）管理人员先期进入场地。
（2）施工人员根据工序先后依次入场。
（二）钻孔灌注桩施工工艺1、工艺流程图2、桩基施工总体安排：钻孔机结合破碎锤在柱状位置打孔，施工作业中应保持钻头垂直、位置正确，成孔后缓慢拔出，防止因钻头晃动引起孔径扩大及增多孔底虚土。
成孔后清理因震动脱落到孔口周围的虚土。
当成孔达到设计深度后应保护好空口，施工作业中采用钢管固孔固壁，进而防止孔周围的虚渣落入孔内，具体步骤如下：①施工前用GPS测量仪确定好桩位，并做好标记；②破碎锤钻头打孔；③用空压机吹尘清除灰层；④立柱、钢筋笼制作、安放⑤灌入细石混凝土少许，放入钢筋笼及支架立柱（120mm×80mm×5mm）,最后灌入C30细石混凝土固定；⑥养护。
3、施工准备①测量放线在钻孔机就位之前，首先确定场内所有的红线桩及建筑物的定位桩，以确定定位桩是否产生位移，若有移位应会合建设单位、监理单位研究处理方案及校正。
②钻孔钻机就位前，应对钻孔前的各项准备工作进行检查，包括机具设备的检查和维修。
钻机就位后，应认真调平对中，要求转盘中心同定位点在同一铅垂线上。
在钻进过程中要经常检查，如稍有倾斜或位移，应及时纠正，使成孔后的垂直度不超过1/100。
钻孔深度必须达到设计的要求方能终孔。
③清孔为保证钻孔桩质量和提高支承能力，在灌注桩浇砼之前，对已钻成的桩孔必须进行清孔。
清孔采用正循环为主，当部分地段圆砾含量较多，颗粒较大，正循环清孔有困难时采用反循环或气矩法清孔。
清孔工作要及时，当钻孔终孔后，应立即进行清孔.4、立柱、钢筋笼制作、安放立柱需在加工厂制作完成后运抵现场，钢筋笼制作前，应进行钢筋除锈、整直，主筋不得有局部弯曲。
钢筋骨架分段制作，主筋接头应互相错开；所有箍筋与主筋的接触点要点焊，以确保钢筋笼的整体性；钢筋笼尺寸应符合设计要求并按规范要求的规格、间距固定好保护层垫块。
